Как устанавливать пластиковый подоконник на балконе

С вопросом о том, как поставить пластиковые окна на балкон разобрались. Далее идет монтаж подоконника.

Пошаговая инструкция о том, как установить окно на балкон с подоконником.

Если вы выбрали металлопластиковую конструкцию, то установить алюминиевые окна на балкон своими руками можно, воспользовавшись советами, приведенными выше для пластикового окна.

Как правило, на балконном подоконнике любят выращивать рассаду, цветы, поэтому он должен быть прочным, а сажать для надежности лучше на кронштейны.

Этапы работы:

• Крепим кронштейн к оконной раме или на подставочный профиль, если таковой был поставлен при установке пластикового окна на балкон.
• Такие кронштейны надо поставить каждые 2-3 см, чем больше подоконник, тем меньше пространство между креплениями.
• Сверху кронштейнов крепится водоотталкивающая лента. Она не даст влаге попадать внутрь.
• Вставляем подоконник между рамой и профилем или парапетом.
• К подоконной доске прикручиваем на саморезы кронштейн.

Но есть и еще один вариант установки – монтажная пена и клинья. Это более просто, но менее надежно.

• Подготовленное основание как следует зачищается.
• Если под оконной рамой или по бокам есть зазоры, то они пропениваются.
• На основание подкладываются пластиковые или деревянные брусочки, чтобы выровнять оконную раму. Для точности используйте уровень.
• Далее наносится монтажная пена. Купить ее лучше в профессиональном магазине.
• Пену не обязательно наносить на весь объем. Достаточно хорошо пропенить участки примыкания к раме и к отделке, а также места возле откосов.
• Затем ставятся клинья, соединяющиеся друг с другом зубцами.
• После чего крепится подоконник. Конструкцию нужно прижать. Обычно используют бутыли с водой или гири.
• Через пару часов, когда пена высохнет, нужно промазать герметиком все стыки.

И третий вариант – монтаж на планки или фиксаторы.

• Планки крепятся друг от друга на расстоянии 2 см.
• Затем основание пропенивается, чтобы пена хорошо держалась поверхность нужно очистить от пыли и смочить из пульверизатора водой.
• Затем крепится подоконник и защелкивается в фиксаторы до упора.

Если все сделано верно, то конструкция будет сидеть прочно.

Установить пластиковое окно на балконе с подоконником можно на кронштейны и пену в случае, если подоконник весит немного. Но, как правило, пластиковые варианты нетяжелые. Третий способ подойдет для более тяжелых, деревянных подоконников.

Этап 7. Сборка окна

Сборка окнаУстановка пластиковых окон

После крепления анкеров стеклопакет вставляется обратно.

Шаг 1. Стекло вставляется и фиксируется штапиками (последние должны защелкнуться, для чего можно слегка пристучать их резиновым молотком).

Шаг 2. Створки открываются, проверяется плотность их прилегания. В открытом положении произвольное открывание/закрывание створки не может случиться, если окно установлено ровно.

Шаг 3. По бокам заделывается монтажный шов. Полиуретановая пена обеспечит качественную гидроизоляцию и предотвратит запотевание стекла. До и после заделки швы обрызгиваются водой для улучшения полимеризации.

Шаг 4. Периметр окна проклеивается специальной пароизоляционной лентой, причем снизу используется материал с фольгированной поверхностью.

Этап 8. Монтаж подоконника

Установка подоконника

Шаг 1. Подоконник подрезается таким образом, чтобы он вошел в проем и в то же время уперся в подкладочный профиль. Остается небольшой зазор (порядка 1 см) для температурного расширения. В дальнейшем зазор скрывается пластиковыми откосами.

Шаг 2. Под подоконник укладываются деревянные клинья. Его нужно уложить с небольшим наклоном в сторону комнаты, после чего приложить чем-то тяжелым на время, пока не засохнет пена. Дополнительно подоконник можно зафиксировать анкерными пластинами.

Окно установлено

Рабочие этапы

Рассмотрим все рабочие этапы установки окон ПВХ.

Монтаж фрамуг ПВХ – поэтапный:

1. Сделать замеры.
2. Снять старую конструкцию.
3. Произвести подготовительные работы.
4. Произвести собственноручный монтаж.

Замеры

Чтобы максимально точно замерить, стоит:

• выявить тип проема (прямоугольник, с четвертью, выступом с внешней стороны помещения);
• удалить слой старой штукатурки.

Если монтируется окно с выступом, то:

1. Рассчитать внутреннюю ширину фрамуги по формуле: С = В1 + А + В2. С – расстояние между четвертями, А – длина между выступами, В1 и В2 – длины глубин четвертей.
2. Вычислить высоту (У = Н + В3). Н – расстояние от отлива на участке контактов с рамой до верхней четверти. В3 – длина верхней четверти (сделать щупом 2-3 контрольных замера)

Замеры в нескольких местах производятся с самой зауженной части фрамуги. Находится наименьшее значение, прибавляется 3 см. При наличии ровного проема измеряется ширина за минусом 3 см, высота за минусом 5 см.

Для выявления размера подоконника стоит измерить ширину проема изнутри+10 см (он должен заходить за батарею на 65-70%). Отлив измеряется также, но с внешней стороны дома.

Замерить обычный прямоугольный тип фрамуги проще. Вычисляется:

• ширина проема фрамуги +20 мм на монтажный зазор;
• высота + 25 мм на зазор;
• длина подоконника (ширина + 20 мм);
• длина отлива (ширина проема с внешней стороны комнаты + 100 мм).

По высоте евро окна должны быть одинаковыми, поэтому разумно вычислить самое малое значение. Измерение снаружи производится по узкому месту, причем несколько раз. Затем вычисляется самая маленькая величина +3 см. Если замеры изнутри и снаружи выходят одинаковыми, то измеряется ширина минус 3 см и высота минус 5 см (на зазоры под строительную пену, монтаж).

Демонтаж

Пошаговая инструкция следующая:

1. У старого оконного блока крепления вырываются или распиливаются.
2. Вынимается теплоизоляция, уплотнитель.
3. Откосы очищаются от штукатурки перфоратором, лопаточной насадкой.
4. Изымается подоконник. Счищается цементный слой под ним.
5. Все прилегающие поверхности обрабатываются грунтовкой.

Подготавливается морозоустойчивая строительная пена со стеклопакетом для установки.

Подготовка

Подготовка к монтажу включает следующие этапы:

1. Изъять стеклопакет, откинув поворотную створку (обязательно при закрытом окне), начиная с глухой стороны фрамуги.
2. Снять пластиковые накладки с навесов, поддевая острым предметом.
3. Вытянуть шток из навеса вверху, подцепив плоскогубцами. Придавить руками. Шток должен сойти с прежнего места, выдвинуться нижним краем наружу.
4. Открыть затвор, удерживая створку рукой. Приподнять ее вверх. Изъять с навеса, что в нижней части.
5. Опереться на стену стеклопакет, установив в вертикальное положение под небольшим уклоном, изъять.
6. Вынуть штапики, подцепляя шпателем или ножом. Сначала длинные вертикальные, далее – горизонтальные. Пронумеровать, чтобы при постановке на прежнее место не перепутать их.
7. Изъять стекло (на руки надеть резиновые перчатки, чтобы не порезаться о кромку).

Устанавливаем пластиковые окна: общие моменты

Монтаж пластиковых окон в каркасном доме рекомендуют начинать после завершения обшивки каркаса и перед утеплением стен. Вы можете выполнить все работы своими руками, или же для своего спокойствия и более качественной установки, воспользоваться услугами профессиональных рабочих.

Самостоятельная установка пластиковых окон в каркасном доме потребует наличие следующего инвентаря:

• Сподручные инструменты (молоток, отвертка, ножовка);
• Электрические инструменты (дрель, лобзик);
• Мелкие расходники (болты, саморезы, и пр.);
• Теплоизолятор;
• Отвес;
• Строительный уровень;
• Деревянные подкладки.

Первый этап. Подготовка

Монтирование окон должно начаться следом за окончанием нижеприведенных работ:

1. Установлена каркасная сетка;
2. Установлены стены и перегородки;
3. Установлена кровля;
4. Проложены материалы, защищающие от попадания влаги и ветра.

Необходимо учитывать, что для внутренней и внешней пароизоляции желательно запастись резервом возле оконных проемов. Благодаря ему, создается нахлест изоляции на проем.

Следует знать, что в списке, предоставленном выше, не были отмечены перекрытия, как финишная фаза постройки. Это действительно является таковым, поскольку конечная отделка внутри помещения (включающая установку пола), производится позже.

В случае если вы проводите установку окна в каркасном доме, где пока отсутствуют полы, необходимо учесть наличие на площадке специальных строительных лесов, на которых можно будет с удобством выполнять монтажные работы. Будут полезными также складные стремянки из алюминия и телескопические лестницы, их ассортимент сейчас достаточно существенный. Профессиональные рабочие предпочитают использовать леса и стремянки российского выпуска. Они сочетают в себе бюджетную цену, высокое качество и долговечность.

Прежде чем монтировать оконные блоки, следует их подготовить. На торцевой стороне к ним необходимо приклеить специальные монтажные ленты: влагоизоляционные (на внешней стороне стены) и ветроизоляционная (на внутренней). С помощью этих материалов, оконные проемы будут иметь высокую устойчивость к излишней влаге и порывам ветра.

Основная работа. Монтирование оконных блоков

Прежде чем начинать производить монтаж пластиковых окон в каркасном доме, следует вытащить сам стеклопакет из блока. Необходимо заблаговременно до этого вытянуть штапик-защелку. Используя дрель, требуется высверлить несколько отверстий по периметру блока. Выбирать диаметр сверла следует, основываясь на диаметре самореза. Далее устанавливаются подкладки, обязательно идентичной толщины, по две штуки по всей длине с четырех торцов и одну штуку в каждый угол. Необходимо проследить за тем, чтобы расстояние между блоком и проемом было строго от одного сантиметра.

Следующим этапом необходимо оценить оконный блок на малейшее искривление. Это производится с помощью строительного уровня или обычной нити с грузилом. Если присутствует искривление – обязательно необходимо сделать нулевой угол с помощью наращивания подкладки с нужной стороны. Пропустить данный этап не рекомендуется, поскольку впоследствии в неровно установленной конструкции будет неровно открываться оконный проем, что приведет к полной поломке окна. Если же все ровно – можно устанавливать.

После этого вставляем блок в проем, закрепляем саморезами. Далее крепится стеклопакет и фиксируется штапиками. Образовавшуюся пустоту следует залить монтажной пеной.

Конструкция пластиковых изделий

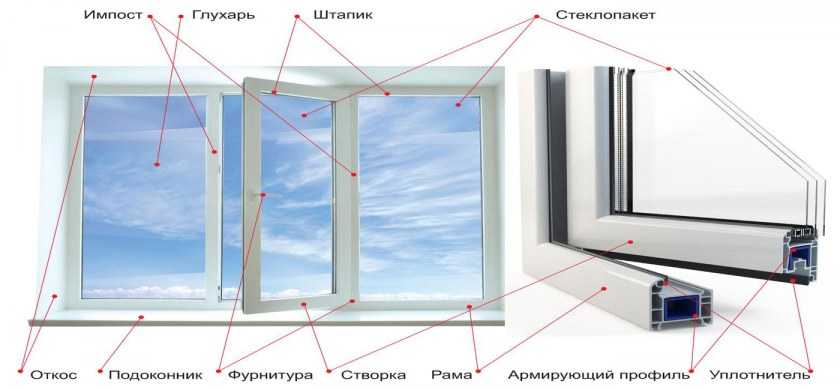

Составляющими металлопластиковых окон являются:

Рама. Это важная часть, несущая главную функцию конструкции—обеспечение жесткости и герметичности. Пластиковый профиль снизу армируется стальным профилем и скрепляется с ним саморезами. Он сваривается на местах стыков в заводских условиях;

Створка. Она обеспечивает доступ воздуха в помещение и его ограничение. Пластик придает ей эстетический внешний вид, а стальной армированный профиль укрепляет ее, делает прочной и долговечной;

Фурнитура. К ней относятся элементы и механизмы, способствующие закрыванию и открыванию створки окна:

Фурнитура наглядно

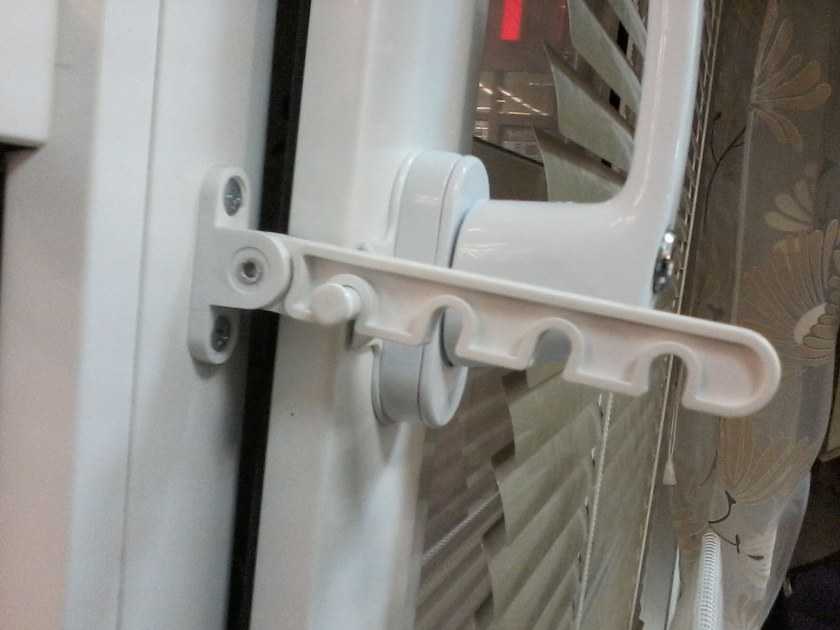

• Фиксатор ручки, который помогает удерживаться открытому окну под углом;

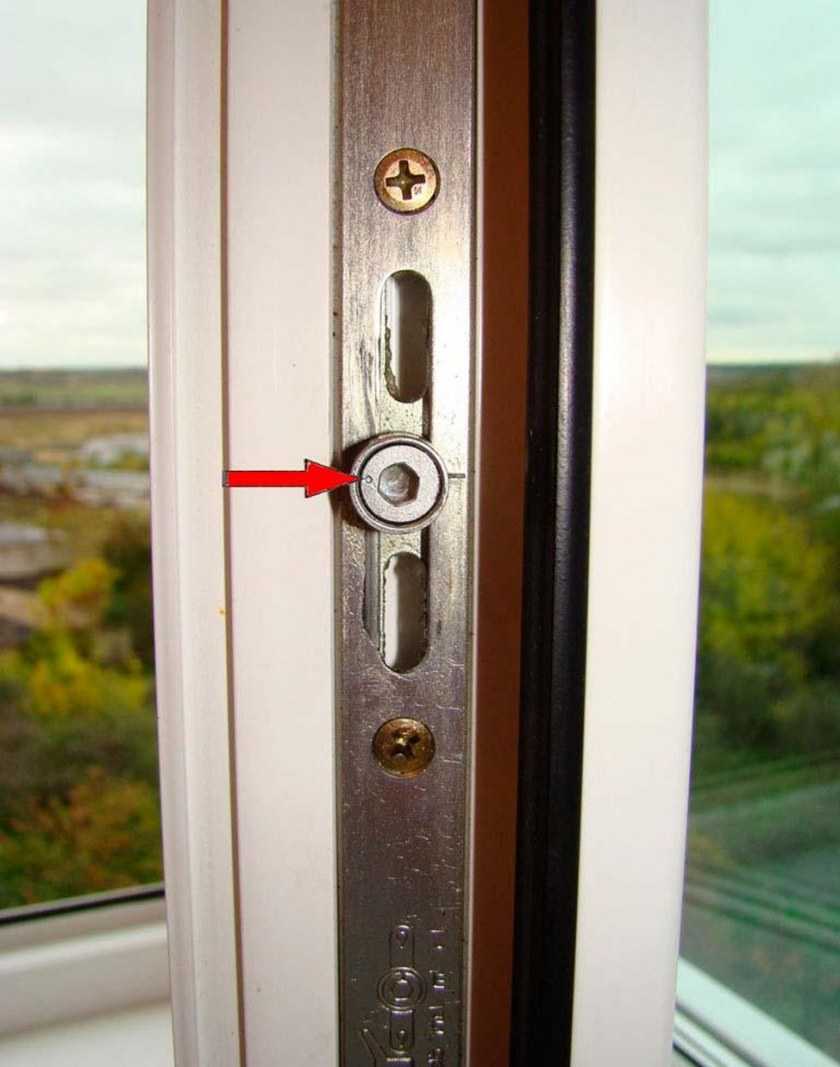

• Запорные ролики. Они прижимают створку к раме;
• Блокиратор непроизвольного закрытия. Он препятствует закрытию створки от сквозняка;
• Поворотно-откидная фурнитура позволяет установить створку в 4 положениях.

Стеклопакет. Он представляет собой часть оконного блока, пропускающего свет. Он включает в себя 2-3 стекла. Камера между двумя стеклами заполняется газом;

Штапики. Ими закреплено стекло на раме;

Резиновые уплотнители. Они необходимы для обеспечения герметичности конструкции;

Импост. Это пластиковый профиль, внутри которого располагается стальная армированная труба. Он служит связующим элементом между частями окна;

Штульп. Он располагается на створке.

Окно в разрезе

Особенности монтажа в деревянном строении

Из-за усадки, характерной для деревянных строений, монтаж металлопластиковых окон в них рекомендуется производить хотя бы через год после строительства, а лучше через два. Если дом возведён из клеёного бруса, время выдержки можно сократить, поскольку данный стройматериал изготавливается из хорошо высушенной древесины и потому усадку даёт очень небольшую.

Окно сначала закрепляют в деревянной раме, сбитой из пропитанных антисептиком брусков, и затем в таком виде устанавливают в проём. Рама служит защитным каркасом, предотвращающим деформацию окна в случае усадки строения. Чтобы минимизировать эффект от данного явления, между деревянной рамой и верхним краем проёма оставляют просвет шириной в 3–7 см (зависит от влажности древесины и, соответственно, ожидаемой величины усадки). Просвет заполняют набивкой из джутового утеплителя.

Крепится деревянная рама к проёму саморезами.

Дверной проём перед монтажом металлопластиковой двери нужно оснастить так называемой окосячкой. Она тоже представляет собой раму из бруса и призвана защитить дверь от воздействия дающей усадку стены. Кроме того, стойки окосячки скрепляют брёвна или брус, связь между которыми после устройства проёма несколько ослабевает.

Окосячка защищщает оконые и дверные блоки от деформаций, возникающих в процессе усадки сруба

Для монтажа окосячки в боковых стенках проёма вырезают фрезером вертикальные пазы сечением 50х50 мм. В эти пазы вставляют стойки. Далее к ним прибивают расположенные параллельно стенкам проёма доски толщиной 50 мм и шириной, равной толщине стены.

Снизу прибивают порог, выполненный из бруса Т-образного профиля толщиной 100 мм, а сверху — горизонтальную перемычку (вершник). Вершник должен распирать стойки, при этом между ним и верхней стенкой проёма следует оставить зазор в 15 см. Зазор заполняется джутовым утеплителем и оклеивается с двух сторон пароизоляционной лентой.

Инструменты и материалы

Инструменты и материалы

Если установку пластиковых окон планируется осуществить собственными силами, то не обойтись без использования следующих инструментов:

• Нож
• Пистолет для монтажной пены
• Дозатор
• Лопатка для остекления
• Струбцина для оправки
• Набор зубил
• Напильник
• Лом
• Ручная пила по дереву
• Набор шпателей
• Нож для уплотнителя
• Рулетка
• Электродрель
• Набор свёрл по металлу и бетону

Для выполнения регулировочных работ после установки окон также могут понадобиться: отвертки, пассатижи и шестигранные ключи.

Инструмент для монтажа окон ПВХ

Кроме этого, перед началом монтажных работ следует приобрести необходимые материалы, среди которых:

• Монтажная пена
• Уплотнительная лента
• Монтажные распоры
• Гидроизоляционная лента
• Диффузная лента
• Силиконовый герметик

Монтажная пена

Также для надёжной фиксации конструкции не обойтись без использования качественных крепёжных изделий. Саморезы, дюбеля и анкерные болты должны быть правильно подобраны по длине и диаметру, только в этом случае можно гарантировать качественное крепление окна.

Все применяемые материалы должны быть надлежащего качества, поэтому после покупки не следует их долго хранить. Кроме этого следует отдать предпочтение продукции известных производителей, которая, несмотря на более высокую стоимость, пользуется большей популярностью у профессиональных строителей.

Инструменты можно приобрести новые или взять напрокат. Второй вариант позволяет значительно сэкономить деньги.

Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Как установить и закрепить в проёме новое ПВХ-окно

Современная конструкция вставляется в подготовленный оконный проём. Допустим, проём с четвертями, тогда рама прилегает к ним довольно плотно через наклеенную ПСУЛ.

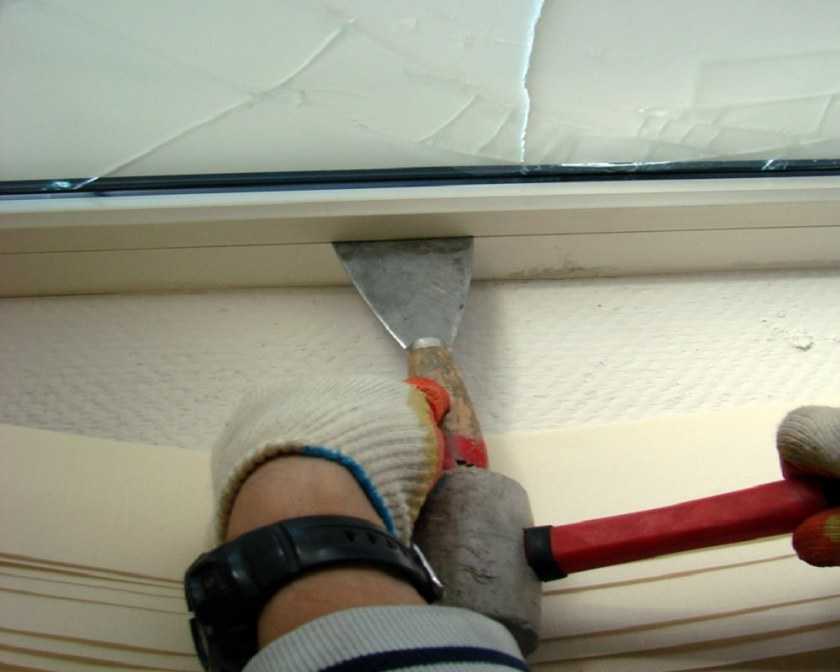

Демонтаж штапика пластикового окна

Сверху, примерно в центральной части, окно принято закреплять на анкерную пластину.

Для выставления уровня используется положение внутренней плоскости нижней перемычки рамы. Поэтому предпочтение отдается инструменту длиной 30 см.

Нужно проверить, нет ли по вертикали завала рамы. Уровень прикладывается к импосту со стороны помещения, а также к боковым стойкам.

Со всех сторон должны присутствовать зазоры, чтобы можно было регулировать правильность расположения рамы с помощью пластиковых (деревянных) клиньев. Этими клиньями окно расклинивается таким образом, чтобы можно было начинать его закрепление в проёме.

Установка монтажных деревянных клиньев под стеклопакет

Если крепеж устанавливается «с распаковкой», профессионалы часто проделывают в стене отверстия непосредственно сквозь каналы, что уже просверлены в рамном профиле. Через раму заводят в отверстие анкер. Чтобы крепежный элемент полностью погрузился, его добивают молотком. Затем закручивают так, чтобы головкой не деформировался ПВХ-профиль.

А при использовании дюбелей-гвоздей, сперва вставляют пластиковый элемент, чтобы после забить распорный гвоздь.

В случае установки ПВХ-окна на анкерные пластины работа заметно упрощается. Пластинам придают требуемый изгиб для более плотного прилегания к поверхности проёма. Через имеющиеся отверстия делаются в стене дыры Ø 6 мм. Дальше эти дыры служат для вбивания в них дюбелей-гвоздей.

Крепление рамы на анкерные пластины

Герметизация щелей и зазоров

Когда окно окажется закрепленным в проёме, можно заняться герметизацией щелей (зазоров), образовавшихся между проёмом и оконной конструкцией.

Запенивание оконного проема

В конструкции монтажного пистолета предусмотрен длинный мундштук. Монтажной пеной заполняют щели от низа до верха. Нужно следить, чтобы не осталось внутренних полостей. Для этого пену следует выпускать равномерно и с определенной плотностью.

Как установить подоконник совместно с отливом

Подоконник укладывают или на монтажную пену, или на специальный клей. Используют самодельные крепления, но есть и специальные кронштейны. Можно применить прямые подвесы, их часто используют совместно с оцинкованными профилями при монтаже гипсокартона.

Монтаж подоконника пластикового окна

Более распространен вариант, когда подоконник устанавливают именно на монтажную пену.

Видео: Установка пластикового окна своими руками:

Этап 5. Установка пластикового окна

Установка пластикового окна

Шаг 1. Вначале по всему периметру ставятся деревянные клинья, на них устанавливается окно (так будет легче выравнивать конструкцию), лишь после этого производится крепление к стене. Подложки можно оставить – они послужат дополнительным крепежом.

Схема установки пластикового окнаПример подсоединения окна снизу к проему

Шаг 2. Отсутствие профиля-подставки можно считать грубым нарушением норм ГОСТа, т. к. он не только нужен для устойчивости, но и дает возможность установить отлив с подоконником. В отсутствие профиля их крепят непосредственно к раме, что нарушает ее герметичность.

Правильное расположение подставочного профиля показано на схеме.

Схема установки окна

Шаг 3. Дальше проверяется ровность окна в трех плоскостях, для чего используется монтажный уровень и отвес. Характерно, что традиционные пузырьковые уровни для этого не подойдут ввиду недостаточной точности измерений, поэтому лучше использовать лазерный.

УплотнителиПроверка уровнемКрепление рамыЗапенивание

Шаг 4. Если окно встало ровно, то его закрепляют анкерами. Для этого перфоратором через заранее приготовленные отверстия в конструкции бурится стена (примерно на 6-10 см). Фиксируются (не окончательно) нижние анкеры, снова проверятся ровность пакета, после чего крепятся оставшиеся точки.

Подготовка к установке оконной конструкции

Первым делом нужно удалить старое окно.
Затем необходимо провести подготовку поверхности: в основном подготовительные
работы заключаются в исправлении геометрии. Подробно о правилах подготовки
оконного проёма к монтажу я расскажу вам чуть ниже.

Подготовительные работы заключаются в
следующем:

1. Собираем все необходимые инструменты.
2. Демонтируем старое окно.
3. Осматриваем проём, при необходимости — укрепляем
   его.
4. Забираем у производителя заказанное пластиковое
   окно.
5. Привозим его домой, оставляем при комнатной
   температуре минимум на сутки.

Подготовка к монтажу пластикового окна в
частном доме своими руками закончена. Теперь рассмотрим подробнее, какие
инструменты нам понадобится для выполнения монтажных работ.

Инструменты для монтажа окон ПВХ

Для проведения монтажных работ обширный
перечень инструментов не понадобится. Практически всё, что потребуется
домашнему мастеру, с большей долей вероятности уже находится в его
распоряжении. По крайней мере, у меня все эти инструменты уже были, и мне
ничего не пришлось докупать.

Для установки окна ПВХ нам понадобится:

1. Дрель или шуруповёрт. Если вы проживаете в
   кирпичном или монолитном доме, то не забудьте взять перфоратор.
2. Ручная пила. Для ускорения процесса можно
   заменить её электро- или бензопилой.
3. Строительный уровень и рулетка.
4. Пистолет для монтажной пены и 2-3 баллона желательно
   профессиональной пены.
5. Распылитель для воды.

Процесс монтажа можно разделить на
следующие этапы:

Замер и заказ окон. Как его правильно провести, я
вам уже рассказал.
Демонтаж старого окна. Если старая конструкция не
понадобится, то с ней можно не церемониться. Однако владельцам загородных
домов даже старое окно может пригодиться — к примеру, на парник.
Подготовка оконного проёма к монтажу

Важно
уделить этому этапу максимум внимания, поскольку от него напрямую зависит
качество монтажных работ.
Монтаж окна ПВХ и отделка. Здесь есть несколько
схем установки, о которых я вам обстоятельно расскажу.

Даже неподготовленный человек все работы
выполнит в течение одного дня. За исключением времени ожидания изготовления
ПВХ-окна — здесь всё индивидуально и напрямую зависит от расторопности фирмы, в
которой вы заказываете окна.

Демонтаж старых окон

Здесь схема проведения демонтажных работ
напрямую зависит от того, планируется ли использовать старые деревянные окошки
в дальнейшем. Как я уже говорил, многие используют старые окна для постройки
парников. Кроме того, если аккуратно вытащить конструкции, то их даже можно
продать на Авито — и на такой товар находится покупатель.

Последовательность демонтажа проста:

1. Аккуратно удаляем крепления внутренних створок окна к раме.
2. Вынимаем створки, стараясь не повредить стёкла.
3. Разбираем и удаляем раму — здесь может потребоваться бензопила.
4. Полностью удаляем весь используемый ранее теплоизоляционный материал.

После того как старые оконные конструкции
будут удалены, остаётся только проинспектировать оконный проём и подготовить
его к дальнейшему монтажу новых пластиковых окошек.

Подготовка проёма

Перед тем как правильно установить
пластиковое окно, обязательно нужно подготовить проём. Чтобы правильно его
подготовить к установке пластиковых окон своими руками, необходимо:

1. Срезать (спилить, срубить или сколоть) все
   значительно выступающие участки.
2. Тщательно заделать все трещины и выбоины.
3. При необходимости нужно укрепить слабые места,
   подверженные деформации, цементом.

Если пластиковые окна планируется
устанавливать в кирпичном, шлакоблочном или другом помещении на основе
монолитных материалов, то рекомендуется дополнительно обработать оконный проём
укрепляющими и проникающими составами — они защитят материал от растрескивания
и сырости. Кроме того, нелишним будет провести обработку поверхности грунтовкой
для лучшей адгезии монтажной пены.

Оконные проёмы в деревянных домах также
рекомендуется обработать антипиренами, а также составами, предохраняющими
дерево от влаги, развития плесени, насекомых. Если после демонтажа старых
окошек вы заметите, что часть деревянных конструкций проёма подверглась
гниению, то обязательно замените этот участок.

Элементы конструкции окна ПВХ

Перед тем, как установить окно пвх своими руками, надо знать его строение. Система несложная и состоит из:

• рамы;
• створок;
• штапика;
• стеклопакетов;
• уплотнителя;
• импоста;
• фурнитуры;
• водоотливов;
• подоконника;
• откосов;
• москитной сетки.

Рама – это составляющая профиля ПВХ. Она разделяется на части импостом (вертикалью), если окно больших размеров. Стеклопакеты плотно прилегают к раме за счёт штапиков. На её внутренней поверхности предусмотрены сливные отверстия для удаления влаги. Для эстетики их прикрывают накладками.

Подвижные створки открываются настежь или на проветривание: этот процесс регламентирует фурнитура поворотная или поворотно-откидная. Также производители могут включать в конструкцию неподвижную створку – «глухарь».
