Разновидности свайных фундаментов, классификация свай

Особенности почвы для свай

На сторону выбора свай может повлиять еще и высокая плотность земли, так как работы по их установке обходятся дешевле, чем, например лент

Факторами влияния на слабый уровень несущей способности грунта могут быть такие как больший слой плодородности, торфяной компонент, большой процент примеси перегноя, высокий уровень влаги. Почва такого вида неспособна создать прочность при строительстве фундамента из лент и монолита, поэтому и устанавливают сваи. Данный элемент конструкции должен погружаться на 2 метра – это легко можно сделать самостоятельно.

На сторону выбора свай может повлиять еще и высокая плотность земли, так как работы по их установке обходятся дешевле, чем, например лент. В случае выбора такого фундамента для слабонесущих грунтов, то лучше установить свайные кусты, которые монтируются под колонны. Выбор моделей ростверков, прежде всего, зависит от таких факторов:

Метод создания строительной детали;
Величина длины и возможный уровень погружения;
Методики их размещений под помещением;
Личные особенности удержания свай в земле различных моделей;
Конструктивные характеристики ростверков.

Буровые сваи

Буровые сваи классифицируются по способу устройства.

буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.

Расчёт свай

Расчёт фундаментных свай-стоек выполняется:

По несущей способности грунта под пятой сваи,
По прочности конструкции сваи,
По имеющимся горизонтальным нагрузкам.

Последовательность подбора, изготовления, заглубления, проверки качества, испытаний свай регламентируется СНиП 2.02.03-85 «Свайные фундаменты».

Назначение

Ж/б сваи применяются для фундаментов промышленных и жилых зданий, складов, ангаров и т.д. На обычных грунтах на таком фундаменте возводят многоэтажные постройки, создающие высокое давление на поверхность. При помощи железобетонных свай для фундамента удается снизить воздействие грунт, обеспечить устойчивость и избежать просадки все время эксплуатации.

Свайные фундаменты подходят для зыбких и влажных почв, например, торфяных или болотистых.

После геологической разведки подбирается сечение и длина опор, которые забиваются до стабильного грунта. Далее заливается бетонный ростверк, на котором возводятся стены здания. Назначение, количество и вид применяемых свай определяется проектировщиками.

Какими бывают сваи

Классификация свай производится по нескольким параметрам:

конструкции – цельные или составные, выполненные из отдельных секций, с острием или тупым нижним концом (открытым, закрытым), с уширениями на разных уровнях или без них;
по размеру – короткие (жесткие) и длинные (гибкие или средней жесткости);
форме сечения – круглые и многоугольные, трапецеидальные, пирамидальные и конические, крестообразные, тавровые и двутавровые, сплошные и пустотелые, ровные и переменного поперечного профиля;
материалу изготовления – деревянные, бетонные или железобетонные, из металла, грунтобетонные, комбинированные;
характеру работы – висячие и опорные (сваи-стойки);
технологии монтажа – забивные, винтовые, набивные (частотрамбованные, буронабивные), вдавливаемые;
способу армирования – с поперечно и продольно установленными ненапрягаемыми или предварительно напряженными стержнями, расположенными в центре, по периметру или углам.

В зависимости от грунтовых условий, конструкции и высоты дома выбирают различные типы свай. К примеру, в качестве свайного фундамента на вечномерзлых грунтах, а также в районах с сейсмичностью, превышающей 6 баллов, не допускается использовать сплошные железобетонные стволы без поперечного армирования. А круглые полые жб сваи великолепно проявляют себя в условиях сейсмичности 7 и более баллов, но использование такого фундамента при строительстве гидротехнических сооружений не допускается.

Назначение и виды свайопределяют вариант их изготовления – в заводских условиях, на площадке или непосредственно в грунте.

Сваи-стойки представляют собой столбы, проходящие сквозь слабые слои и опирающиеся непосредственно на плотные грунтовые пласты. К висячим сваям относятся стволы, передающие нагрузку от сооружения на сжимаемый грунт через свои боковые поверхности.

Для погружения свайного фундамента до необходимой отметки забивным или вдавливаемым способом используют специальное оборудование – молоты, копры или другие установки ударного и вибрационного действия. Они бывают:

гидравлическими;
механическими;
дизельными;
пневматическими и т.д.

Набивные типы свай выполняются с предварительным бурением скважин или забивкой полых труб в грунт, который в процессе углубления удаляется разными способами. Образованное отверстие впоследствии заполняется бетонным раствором. В зависимости от технологии производства работ и характеристик грунта, оболочки вынимают или оставляют в качестве обсадки. Часто конструкция буронабивных свай предусматривает устройство уширенной пяты, увеличивающей несущую способность фундамента. Отверстие в нижней части образуется механическим путем (разбуриванием) или посредством камуфлетного взрыва.

Винтовые сваи изготавливают из железобетона, либо металла. Они состоят из ствола и винтовых лопастей, расположенных на установленном в нижней части башмаке-наконечнике. Столб может быть как пустотелым, так и сплошным или заполненным бетоном, а лопасти – литыми стальными или чугунными, сварными металлическими и даже пластмассовыми.

Одним из видов свайных фундаментов являются шпунтовые стенки, выполненные из дерева, а также стали или железобетона. Сваи устанавливаются вплотную друг к другу, создавая водонепроницаемое ограждение.

Деревянные сваи

Для деревянных свай используют длинномерную древесину ели и сосны. В определенных ситуациях допускается применять дуб, лиственницу или кедр. В качестве материала выбирают прямоствольные бревна, очищенные от коры. При значительном заглублении допускается выполнять наращивание деревянных свай по длине до 3-4 элементов.

Нижнюю часть стволов заостряют, а в случае погружения в каменистые или слишком плотные грунты – на нее надевают защитные металлические башмаки. Сверху на бревна устанавливают бугель, представляющий собой кольцо из металла. Он предохраняет дерево от возможного разрушения ударным молотом.

Железобетонные сваи

Сборные сваи изготавливаются на заводах, а монолитные – непосредственно на площадках в соответствии с проектом. Арматура может быть обычной, либо предварительно напряженной, а для заливки применяют тяжелые бетоны с соответствующими показателями по морозоустойчивости.

Металлические сваи

Для свай используются трубы, сварные конструкции или прокатный профиль. Изделия небольшого диаметра допускается погружать закрытыми снизу коническими наконечниками. В качестве защиты от коррозии поверхность металлических свай обрабатывают:

битумом;
каменноугольными смолами;
др. антикоррозийными составами.

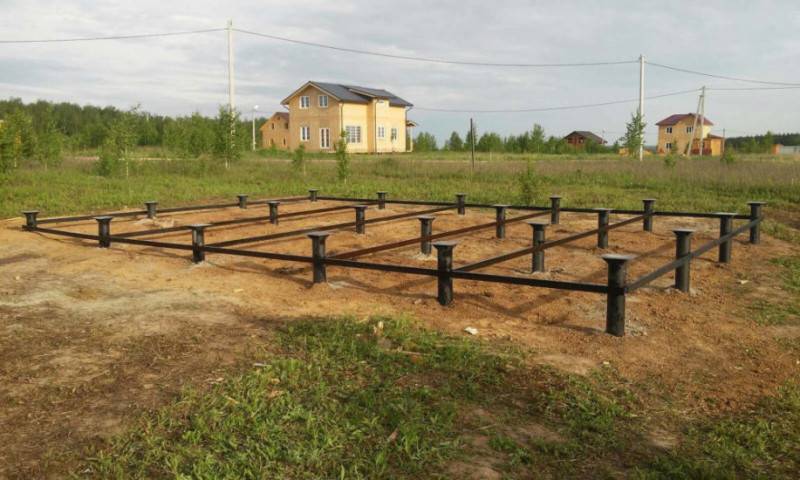

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Ростверки для свайных фундаментов

Применяя различные виды свайных фундаментов и типы ростверков для них, строители стремятся получить оптимальное сочетание низкой стоимости и приемлемой функциональности.

В первую очередь, ростверки делятся на две группы:

ленточные: имеют вид балок, укладываемых по периметру здания и под несущими стенами;
плитные: представляют собой плиту и применяются в тех случаях, когда сваи расположены по всей площади постройки.

Кроме того, различают следующие виды ростверков свайных фундаментов :

1. Сборные.

Представляют собой уложенные поверх свай балки из металлопрофиля (двутавр или швеллер), древесины или железобетона.

2. Сборно-монолитные.

Ростверк набирается из нескольких ж/б элементов, снабженных специальным замком. После сборки конструкция замоноличивается. Для сооружения такого ростверка обязательной является высокая точность установки свай.

3. Монолитный.

Изготавливается непосредственно на стройплощадке путем заливки бетона в заранее подготовленную опалубку с установленным в нее арматурным каркасом.

С точки зрения индивидуального строительства данный метод наиболее удобен, поскольку позволяет обойтись только подручными инструментами.

Видео об устройстве свайных фундаментов.

https://youtube.com/watch?v=EdNgDJtkkNI

Свайный фундамент: особенности, плюсы и минусы, виды свай, этапы монтажа, утепление и отделка

Отправим материал на почту

История применения свайных фундаментов берет свое начало задолго до начала нашей эры. Археологи находили следы их использования в раскопках, проводимых в ряде стран, в слоях почвы, датированных 500-700 гг до н.э. Но настоящий расцвет этой технологии начался с 1828 года, когда русский военный инженер Маслов сконструировал механический копер для забивания свай. Еще через несколько лет – в 1833 году – английский инженер Александр Митчелл запатентовал винтовые сваи.

Изначально такой тип основания использовался только для регионов со сложными климатическими условиями или подвижными грунтами. Однако относительная простота монтажа и цены на свайный фундамент сделали эту технологию популярной в частном загородном строительстве, особенно при возведении каркасных и им подобных легких домов. Свайный фундамент доступнее традиционного ленточного основания, гарантирует такой же показатель прочности и надежности, а в некоторых случаях – даже превосходят его.

Виды фундаментов

В зависимости от того, сколько свай будет задействовано в строительстве, от тяжести объекта, а также от конфигурации самого здания, различают следующие типы свайных фундаментов для строительства:

Одинарные сваи – применяются в тех случаях, когда необходимо передать нагрузку от одного элемента небольшой площади основания, например, при наличии в проекте дома колонн.
Свайные ленточные фундаменты применяют, когда планируется построить протяженное строение или установить опоры по периметру дома.
Свайные «кусты» — в этом случае нагрузку принимают на себя несколько опор, сосредоточенных под одним из элементов объекта, например, под той же колонной.
Свайное «поле» — такой проект подразумевает планомерное расположение опор по всей площади основания объекта. Обычно такое решение используют в тех случаях, когда здание планируется большим и тяжелым.

Перечисленные типы свайных фундаментов и большинство свай, независимо от их классификации, обычно используются в сочетании с ростверком. Он представляет собой монолитную или сборную конструкцию, объединяющую все установленные опоры.

Буровые сваи

Технология устройства буронабивных свай

Буровые сваи классифицируются по способу устройства.

буронабивные, бетонируемые в скважинах, пробуренных в пылевато-глинистых грунтах выше уровня грунтовых вод без крепления стенок скважин,
буронабивные, устраиваемые в скважинах, пробуренных в любых грунтах ниже уровня грунтовых вод — с креплением стенок скважин глинистым раствором или инвентарными обсадными трубами,
буроинъекционные диаметром 150-250 мм, устраиваемые способом нагнетания мелкозернистого бетонного раствора в пробуренные скважины,
буроопускные сваи, устраиваемые путём опускания в скважину железобетонной сваи и заполнения промежутка бетонной смесью.

Виды буронабивных свай отличаются способом устройства и назначением. Собственно, основной вид выполняется прямо по месту расположения методом бурения скважины, заполнения её бетонным раствором и армирования каркасом, заранее заготовленным на всю или частичную глубину скважины из железных стержней и проволоки.

В сложных грунтовых условиях, плывунных, песчаных и грунтах на уровне подземных водоносных слоёв устройство буронабивных свай (БНС) выполняется под защитой извлекаемых инвентарных обсадных труб или под защитой глинистого (бентонитового) раствора. Допустимо оставлять обсадные трубы в грунте, если фильтрация грунтовых вод превышает 200 метров в сутки. Обычно это становиться известным по результатам инженерно-геологических изысканий и для устройства БНС используют более дешёвые оставляемые трубы.

Устройство БНС с обсадными трубами

Диаметр буронабивных свай определяется расчётом несущей способности и может находится в пределах 300-2000 мм, а глубина — ещё и уровнем залегания несущего опорного слоя грунта, и может достигать 76 м. Назначение буронабивных свай — обеспечение прочного фундамента для массивных зданий и сооружений за счёт большого диаметра и глубины погружения, позволяющей достичь малосжимаемых несущих пластов и обеспечения опорной пяты большой площади.

В простых грунтовых условиях применяется менее затратный метод устройства буронабивных свай непрерывным полым шнеком. Суть метода заключается в том, что бетонирование выполняется не с помощью отдельной бетонолитной трубы, а непосредственно через полость бурового шнека. По достижении буром проектной глубины в его полость под давлением подаётся бетон и по мере подъёма скважина заполняется бетоном. На последней стадии происходит погружение армокаркаса. После схватывания и выдержки бетона свая готова.

Устройство свай НПШ для фундамента нефтяного резервуара

Буроинъекционные сваи (БИС) имеют особое применение: укрепление старых, ветхих оснований зданий, а также в случае опасности оседания и подвижек грунта. Бурение диаметром 150-250 мм происходит в непосредственной близости или сквозь массив фундаментной конструкции. Армирование БИС в этих случаях может и не производится.

Буросекущие сваи предназначены для устройства сплошной бетонной стены, способной нести функцию шпунтового ограждения котлована, служить фундаментом и стеной подвальной части здания. Выполняются методом последовательного бурения и бетонирования сначала нечётных скважин, а затем чётных с обеспечением их зацепления.
