Винтовые сваи для фундамента – технические характеристики

Цены на свайно-винтовой фундамент

Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-89 1650 мм	1650 мм	3.5 мм	250 мм	300 ₽	890 ₽	2780 ₽
СВС-89 1800 мм	1800 мм	3.5 мм	250 мм	300 ₽	890 ₽	2840 ₽
СВС-89 2000 мм	2000 мм	3.5 мм	250 мм	300 ₽	890 ₽	3180 ₽
СВС-89 2500 мм	2500 мм	3.5 мм	250 мм	300 ₽	940 ₽	3690 ₽
СВС-89 3000 мм	3000 мм	3.5 мм	250 мм	300 ₽	1090 ₽	3980 ₽
СВС-89 3500 мм	3500 мм	3.5 мм	250 мм	300 ₽	1190 ₽	4480 ₽
СВС-89 4000 мм	4000 мм	3.5 мм	250 мм	300 ₽	1290 ₽	4980 ₽
СВС-89 4500 мм	4500 мм	3.5 мм	250 мм	300 ₽	1390 ₽	5280 ₽
СВС-89 5000 мм	5000 мм	3.5 мм	250 мм	300 ₽	1490 ₽	5780 ₽
СВС-89 5500 мм	5500 мм	3.5 мм	250 мм	300 ₽	1590 ₽	6280 ₽
СВС-89 6000 мм	6000 мм	3.5 мм	250 мм	300 ₽	1690 ₽	6880 ₽
СВС-89 6500 мм	6500 мм	3.5 мм	250 мм	300 ₽	1790 ₽	7580 ₽
СВС-89 7000 мм	7000 мм	3.5 мм	250 мм	300 ₽	1890 ₽	8180 ₽
СВС-89 7500 мм	7500 мм	3.5 мм	250 мм	300 ₽	1990 ₽	8480 ₽
СВС-89 8000 мм	8000 мм	3.5 мм	250 мм	300 ₽	2090 ₽	8980 ₽
СВС-89 8500 мм	8500 мм	3.5 мм	250 мм	300 ₽	2090 ₽	9180 ₽
СВС-89 9000 мм	9000 мм	3.5 мм	250 мм	300 ₽	2190 ₽	9480 ₽

Примерные цены винтовых свай 89 диаметра

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-108 1650 мм	1650 мм	3.5 мм	300 мм	350 ₽	940 ₽	2980 ₽
СВС-108 1800 мм	1800 мм	3.5 мм	300 мм	350 ₽	950 ₽	3050 ₽
СВС-108 2000 мм	2000 мм	3.5 мм	300 мм	350 ₽	950 ₽	3590 ₽
СВС-108 2400 мм	2400 мм	3.5 мм	300 мм	350 ₽	1050 ₽	3990 ₽
СВС-108 3000 мм	3000 мм	3.5 мм	300 мм	350 ₽	1190 ₽	4530 ₽
СВС-108 3500 мм	3500 мм	3.5 мм	300 мм	350 ₽	1350 ₽	4990 ₽
СВС-108 4000 мм	4000 мм	3.5 мм	300 мм	350 ₽	1390 ₽	5730 ₽
СВС-108 4500 мм	4500 мм	3.5 мм	300 мм	350 ₽	1490 ₽	6430 ₽
СВС-108 5000 мм	5000 мм	3.5 мм	300 мм	350 ₽	1590 ₽	6930 ₽
СВС-108 5500 мм	5500 мм	3.5 мм	300 мм	350 ₽	1690 ₽	7530 ₽
СВС-108 6000 мм	6000 мм	3.5 мм	300 мм	350 ₽	1790 ₽	8130 ₽
СВС-108 6500 мм	6500 мм	3.5 мм	300 мм	350 ₽	1890 ₽	8730 ₽
СВС-108 7000 мм	7000 мм	3.5 мм	300 мм	350 ₽	1990 ₽	9330 ₽
СВС-108 7500 мм	7500 мм	3.5 мм	300 мм	350 ₽	2090 ₽	9830 ₽
СВС-108 8000 мм	8000 мм	3.5 мм	300 мм	350 ₽	2190 ₽	9990 ₽
СВС-108 8500 мм	8500 мм	3.5 мм	300 мм	350 ₽	2290 ₽	10230 ₽
СВС-108 9000 мм	9000 мм	3.5 мм	300 мм	350 ₽	2390 ₽	10430 ₽
СВС-108 1650 мм	1650 мм	4 мм	300 мм	350 ₽	850 ₽	3190 ₽
СВС-108 1800 мм	1800 мм	4 мм	300 мм	350 ₽	915 ₽	3315 ₽
СВС-108 2000 мм	2000 мм	4 мм	300 мм	350 ₽	950 ₽	3790 ₽
СВС-108 2400 мм	2400 мм	4 мм	300 мм	350 ₽	1050 ₽	4390 ₽
СВС-108 3000 мм	3000 мм	4 мм	300 мм	350 ₽	1190 ₽	4990 ₽
СВС-108 3500 мм	3500 мм	4 мм	300 мм	350 ₽	1250 ₽	5590 ₽
СВС-108 4000 мм	4000 мм	4 мм	300 мм	350 ₽	1390 ₽	5990 ₽
СВС-108 4500 мм	4500 мм	4 мм	300 мм	350 ₽	1450 ₽	6390 ₽
СВС-108 5000 мм	5000 мм	4 мм	300 мм	350 ₽	1550 ₽	6790 ₽
СВС-108 5500 мм	5500 мм	4 мм	300 мм	350 ₽	1650 ₽	7490 ₽
СВС-108 6000 мм	6000 мм	4 мм	300 мм	350 ₽	1750 ₽	7990 ₽
СВС-108 6500 мм	6500 мм	4 мм	300 мм	350 ₽	1850 ₽	8690 ₽
СВС-108 7000 мм	7000 мм	4 мм	300 мм	350 ₽	1950 ₽	9290 ₽
СВС-108 7500 мм	7500 мм	4 мм	300 мм	350 ₽	2050 ₽	9990 ₽
СВС-108 8000 мм	8000 мм	4 мм	300 мм	350 ₽	1890 ₽	10490 ₽
СВС-108 8500 мм	8500 мм	4 мм	300 мм	350 ₽	2250 ₽	10990 ₽
СВС-108 9000 мм	9000 мм	4 мм	300 мм	350 ₽	2350 ₽	11190 ₽

Примерные цены винтовых свай 108 диаметра

Наименование	Длина сваи	Толщина стенки	Диаметр лопасти	Цена оголовка	Стоимость монтажа	Стоимость«под ключ»
СВС-133 1650 мм	1650 мм	4 мм	350 мм	390 ₽	1150 ₽	4130 ₽
СВС-133 1800 мм	1800 мм	4 мм	350 мм	390 ₽	1190 ₽	4230 ₽
СВС-133 2000 мм	2000 мм	4 мм	350 мм	390 ₽	1250 ₽	4630 ₽
СВС-133 2500 мм	2500 мм	4 мм	350 мм	390 ₽	1290 ₽	5370 ₽
СВС-133 3000 мм	3000 мм	4 мм	350 мм	390 ₽	1350 ₽	6330 ₽
СВС-133 3500 мм	3500 мм	4 мм	350 мм	390 ₽	1390 ₽	6770 ₽
СВС-133 4000 мм	4000 мм	4 мм	350 мм	390 ₽	1490 ₽	7470 ₽
СВС-133 4500 мм	4500 мм	4 мм	350 мм	390 ₽	1590 ₽	8570 ₽
СВС-133 5000 мм	5000 мм	4 мм	350 мм	390 ₽	1740 ₽	9620 ₽
СВС-133 5500 мм	5500 мм	4 мм	350 мм	390 ₽	1790 ₽	10570 ₽
СВС-133 6000 мм	6000 мм	4 мм	350 мм	390 ₽	1940 ₽	11720 ₽
СВС-133 6500 мм	6500 мм	4 мм	350 мм	390 ₽	2050 ₽	12430 ₽
СВС-133 7000 мм	7000 мм	4 мм	350 мм	390 ₽	2150 ₽	12830 ₽
СВС-133 7500 мм	7500 мм	4 мм	350 мм	390 ₽	2250 ₽	13090 ₽
СВС-133 8000 мм	8000 мм	4 мм	350 мм	390 ₽	2310 ₽	13290 ₽
СВС-133 8500 мм	8500 мм	4 мм	350 мм	390 ₽	2350 ₽	13430 ₽
СВС-133 9000 мм	9000 мм	4 мм	350 мм	390 ₽	2540 ₽	13820 ₽

Примерные цены винтовых свай 133 диаметра

Винтовые сваи – что это такое?

Винтовые сваи для фундаментаВинтовые сваи для фундамента – это разновидность свай, заглубление которых в почву осуществляется путем соединения методов завинчивания, в противовес традиционному забиванию. Сваи винтовые отличает наличие лопастей на стволе, что делает возможным их установку, как специальной техникой, так и вручную.

Конструктивное устройство винтовой сваи

Конструктивные элементы винтовых свай

Устройство винтовой сваи не сложное и состоит из нескольких частей:

– труба (ствол). Верхняя часть трубы имеет технологическое отверстие для установки стержня, облегчающего завинчивание сваи;

– оголовок. Представляет собой металлическую площадку, которая закрепляется на верхней части ствола (трубы);

– лопасть. Спиралеобразный плоский элемент, расположенный на нижней части трубы.

Для защиты от коррозии свая имеет антикоррозионное покрытие. Материал подготовлен для сайта www.moydomik.net

Нормативы винтовых свай

Изготовление винтовых свай не регламентируется ГОСТом, однако ключевые нормативные положения содержатся в:

• СП 50-102-2003;
• СНиП 2.02.03-85;
• (ТУ) 5264-006-05773342-2007 «Сваи стальные винтовые».

Отдельные элементы регламентированы:

• качество металла:

  – ГОСТ 8732 – определяет качество конструкционных углеродистых сталей;

  – ГОСТ 19281 – определяет качество низколегированных и легированных сталей;

• качество антикоррозионного покрытия (слой цинка):

  – ГОСТ 9.307-89 – определяет параметры оцинкования для горячего метода нанесения;

  – ГОСТ 9.402-2004 – определяет параметры оцинкования для холодного метода.

качество лопастей:
– ГОСТ 977-88 «Отливки стальные».

качество сварочных швов – соответствующими нормативными положениями.

При этом существует международный стандарт ICC AC358, на который опирается большинство производителей.

Таким образом, производство свай выполняется по ТУ (технические условия), которые разработаны конкретным производителем.

Маркировка винтовых свай

Обозначение должно включать следующую техническую информацию:

• качество стали;
• длина (в м.п.);
• тип сваи (ВСЛ – предназначена для грунтов сезонного промерзания, ВСЛМ – для вечномерзлых грунтов);
• наружный диаметр трубы ствола сваи (в мм.);
• параметры наконечника: диаметр лопастей (в мм.), способ изготовления (литой или сварной), марка стали.

Проектирование фундамента на винтовых сваях осуществляется по СП 24.13330.2011.

Сводная таблица плюсов свайных фундаментов

Свайный	Ленточный	Плитный	Столбчатый
Применима на любого рода почвах и грунтах, даже в самых нестабильных, подверженных вымерзанию и характеризующихся низким уровнем несущей способности.	Подходит к возведению на любого рода грунтах.	Используется в условиях нестабильных грунтов.	Может использоваться в любой местности на разных типах почвы и грунта.
При помощи фундамента этого типа можно осуществить подъем на необходимую высоту.	Невозможно регулировать высоту постройки.	Отсутствует возможность регулировки высоты здания.	Есть возможность регулировки высоты постройки, однако за такая конструкция будет менее надежна в сравнении со свайной разновидностью.
Стоимость материалов и установки приемлема.	При равных площадях и весе сооружения, материала для такого фундамента необходимо гораздо больше, соответственно, стоимость их больше.	Цена за материалы гораздо выше свайной разновидности.	Бюджетный вариант фундамента, в особенности, если использовать древесные столбы в конструкции, однако, они не долговечны.
Процесс сооружения конструкции не занимает много времени. Бригада, имеющая опыт работы с таким фундаментом способна осуществить весть процесс за двое суток.	Сложный и длительный процесс монтажа.	Процесс возведения требует немалых сил и времени, достаточно сложен.	Прост в сооружении и не требует дополнительного оборудования.
Вес конструкции небольшой.	Конструкция достаточно тяжелая при одинаковых площадях возведения со свайной разновидностью.	Имеет существенный вес при одинаковой площади конструкции в отношении свайного типа.	В зависимости от материала выбранных столбов варьирует и вес опорной системы.

Нормативные требования

Производство регламентируется ТУ (техническими условиями), основные моменты которого регулируются по ГОСТ 19804, принятому еще в 1991 г. Срок службы изделий – 90 лет.

Железобетонные изделия, соответствующие указанному ГОСТу, находят применение при одно- и многоэтажном строительстве из различных материалов, возведении транспортных, инженерных, мостовых конструкций, сельскохозяйственных и промышленных объектов, гидротехнических сооружений.

Нормативным документом, регулирующим особенности выпуска забивных железобетонных свай заводского типа, является ГОСТ 19804-2012. Если речь идет об армировании, то применяемая сталь должна отвечать требованиям ГОСТ 6727.80 и 7348.81 (требования к проволоке на основе углеродистой и низкоуглеродистой стали, применяемой в качестве армирования).

Строительство мостовых сооружений предполагает собственные нормативные документы. Используемые опоры должны соответствовать ГОСТ 19804-91. Для их изготовления используется бетон прочностью М350, сама конструкция армируется продольной арматурой. Только такие элементы обеспечат прочность и надежность всей конструкции будущего моста.

Эти же монолитные сваи применяются при строительстве высотных многоэтажных домов, габаритных промышленных объектов. Последовательность подбора, методика заглубления, проверка качества и особенности проведения испытаний забивных свай отражены в СНиП 2.02.03 -85.

Особенности свайно-винтового фундамента

Фундамент на винтовых сваях монтируется из специальных металлических буров, вкручиваемых в грунт при вращении. Для изготовления таких свай используется стальная труба, имеющая внизу радиальную наклонную пластину. Данная пластина – это основной элемент конструкции. Благодаря лопасти, свая погружается в грунт во время монтажа. Это – основная опора, распределяющая вес будущего сооружения и фиксирующая положение сваи на участках, на которых происходят движения почвы и пучение.

Существует несколько типов винтовых свай, которые имеют разные:

• Устройства винтовых наконечников.
• Геометрические параметры.
• Целевое назначение.

Винтовые сваи могут быть:

• Одновинтовыми.
• Двухвинтовыми, обустроенными дополнительной лопастью, находящейся в середине сваи, и придающей ей повышенную несущую способность, а также обеспечивающие устойчивость при воздействии пучения и усадки почвы.

Особенности свайно-винтового фундамента

Отличительных характеристик основание имеет множество, первая – простота обустройства своими руками

Отличительных характеристик основание имеет множество. Первая – простота обустройства своими руками. Благодаря несложным и минимальным земляным работам, а также прочности элементов, их разновидности, свайные конструкции могут быть заглублены в землю усилиями двух людей. При этом никаких сомнений в надежности, долговечности конструкции не возникает.

Что такое винтовая свая? Это труба из металла длиной от 2 метров, оснащенная заостренным наконечником с лопастями спирального типа. Толщина сваи выбирается в зависимости от назначения и характеристик грунта, однако есть требования ГОСТ 10705, где четко указано, какими должны быть сваи для фундамента:

1. Толщина стенки трубы 4-6 мм;
2. Диаметр трубы сваи 50-200 мм;
3. Толщина лопастей 5-10 мм;
4. Диаметр лопастей от 150 мм. Показатель определяется индивидуально, исходя из нужной площади опоры;
5. Длина сваи 2-11 м.

В частном строительстве наиболее популярны винтовые сваи размеры, которых:  2-2,5 метра длины, диаметра 80-108 мм и лопастями 300 мм. Представляя собой вид бура, конструкция легко заглубляется в грунт, как показано на видео. При этом не требуется извлечения грунта из скважины, как при применении других технологий свайного строительства.

Качество металла напрямую влияет на срок эксплуатации конструкции

Качество металла напрямую влияет на срок эксплуатации конструкции. Обычные крашеные элементы уступают оцинкованным по своим прочностным показателям, например, крашеные опоры быстрее ржавеют. После того, как элемент загнан в грунт, он держится достаточно крепко, оказывая одинаковое сопротивление как на вдавливание, так и на выталкивание – нужный показатель в условиях строительства в грунтах с повышенным морозным пучением.

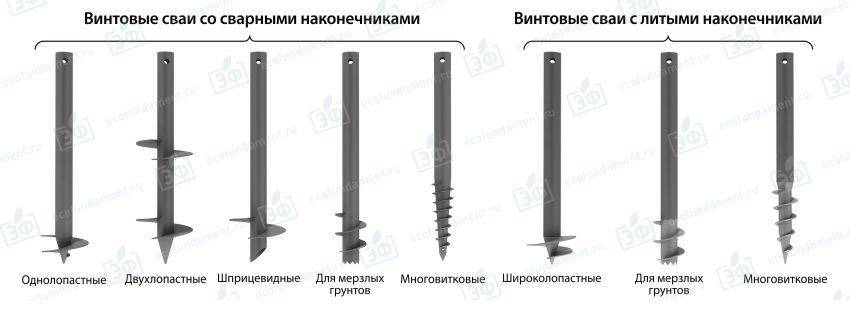

Какие виды винтовых свай бывают

Существует четыре вида винтовых свай, используемых для монтажа фундамента. Они имеют различные конструкции:

1. Одну широкую лопасть, которая находится внизу сваи. Используется при строительстве деревянных и каркасных сооружений.
2. Две лопасти. У них высокая несущая способность. Фундамент монтируется под небольшие каменные и каркасные двухэтажные дома.
3. Узкие лопасти и конический винт. Применяются на участках с каменистой почвой.
4. Прямой зубчатый край. Используются для фундамента зданий, которые строятся в регионах с условиями вечной мерзлоты.

Частные застройщики чаще всего используют однолопастные винтовые сваи.

Что такое винтовая опора

Это труба, чаще стальная. Она с одной стороны оснащается острым наконечником и лопастью в форме спирали.

Это такой большой саморез для грунта. Эта лопасть позволяет значительно снизить давление на грунт, а также позволяет исключить выдергивание сваи в период пучения почвы. Так, шнек или же винтовой наконечник – это основной элемент, которым и определяется надежность таких оснований.

При строительстве малоэтажных частных домов применяют сваи размером 108 мм/300 мм, где первая цифра — это диаметр ствола, а вторая – размер лопасти. Такая металлическая опора может иметь несущую способность от 2 до 9 тонн при условиях подходящего грунта.

Нужно сказать, что фундамент с применением такой технологии отлично удерживается в любом грунте и очень эффективно оберегает постройку от малейших деформаций. Особое расположение и конструкция лопасти позволяет этой опоре очень активно выдерживать различные процессы.

Винтовая опора

Лопасть работает так, что при монтаже почва не рыхлится, а еще более уплотняется. В конце монтажа основания происходит скрепление посредством древесины либо бетона.

Популярность этой технологии оправдана. Уже многие смогли оценить все преимущества такого фундамента. А под разный грунт существует своя опора.

Виды свай

Свая – это конструкция, которая может располагаться в вертикальном или горизонтальном положении, обязательно углубленная в грунт. Ее предназначение – передавать общую нагрузку от здания на саму землю.

Винтовые сваи под фундамент могут изготавливаться из различного материала (железобетонные, деревянные, стальные).

Каждая из них разделяется по принципам. Например, по методу введения в почву. Это:

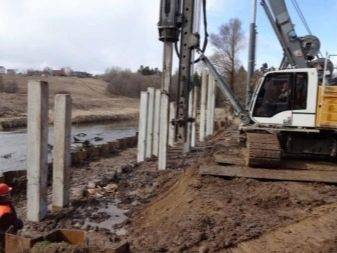

1. Забивные. Их погружение может происходить при помощи молотов, вибропогружателей и вдавливающих устройств.

1. Оболочки. При помощи вибропогружателя происходит углубление железобетонной конструкции. Во время этого процесса вынимается частично грунт, а на его место заливается бетонный раствор.

1. Набивные. В землю укладывается бетонная смесь, которая занимает место вытесненного грунта.

1. Буровые. При помощи специальной техники происходит бурение скважин, в которые заливается бетонный раствор.

1. Винтовые.

По принципу устройства в грунте:

1. Висячие. К этому виду относят сваи, которые опираются на сжимаемые грунты. Они передают нагрузку на основание при помощи боковой поверхности и нижнего конца.

1. Стойки. Это все виды свай, которые упираются в скалы или малосжимаемые почвы.

Кроме того, железобетонные забивные сваи разделяются по:

1. Методу армирования. Это может быть продольная арматура, поперечная, стержневая, проволочная с поперечным армированием.

1. Форме сечения. Тавровые, квадратные, прямоугольные, полые с круглым сечением.

1. По особенностям конструкции (монолитные или составные).

Установка ростверка

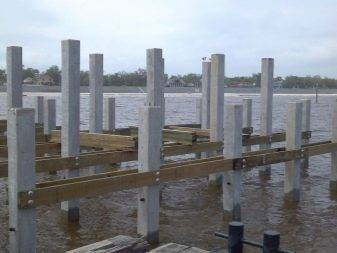

Ни одно сооружение не может располагаться только на сваях. Необходим ростверк, который объединяет сваи в единую конструкцию и создает основание для возведения стен.

Ростверки могут быть сборными и монолитными в виде балок, лежащих на сваях или цельной плиты, накрывающей все сваи.

Ростверк

Если используются сборные ростверки, то точность погружения свай должна быть очень высокой.По горизонтали сваи не должны иметь отклонения больше или меньше 0,05м, а по вертикали 0,01 м.Устройство комбинированных ростверков допускает большие отклонения, поскольку узел свайного фундамента выполняется в монолитном исполнении в съемной опалубке.

По высоте от земли различают высокие ростверки и низкие. При сооружении высокого ростверка создается свободное пространство между поверхностью земли и ростверком, которое впоследствии заделывается при помощи забивки (наружная стенка между сваями). Низкие ростверки могут соприкасаться с грунтом или быть погруженными в него, но этот вариант возможен только при непучинистых грунтах.

Достоинства и недостатки свайных фундаментов

Применение свайных фундаментов имеет свои преимущества:

• свайные фундаменты могут возводиться на грунтах любой сложности;
• снижается объем земляных работ, так как не нужно копать котлованы или рыть траншеи;
• уменьшается расход бетона и арматуры за счет уменьшения всего объема фундамента;
• производить фундаментные работы можно круглый год, не исключая зимний период;
• конструкции, возводимые на свайных фундаментах, отличаются особой стойкостью к паводкам, подвижкам грунта вследствие зимнего вспучивания.

Однако, несмотря на все преимущества свайных фундаментов, возводятся они крайне редко в индивидуальном жилищном строительстве по причине высокой стоимости транспортных расходов на доставку свай и из-за использования сваебойной техники.

Классификация фундаментов происходит по многочисленным признакам, это зависит:

• от вида свай;
• от расположения свай — отдельностоящие сваи, расположенные кустом, ленточное расположение, сплошное поле свай;
• от типа сопряжения сваи со строящимся зданием- с устройством ростверка или без него;
• от вида ростверка – высокий или низкий;
• от конструкции ростверка – монолитный, сборный или комбинированный;
• от вида соединения ростверка со сваями – жесткое, свободное опирание, с устройством сейсмических поясов.

Среди типов свайных фундаментов наиболее часто применяются железобетонные сваи, которые сочетают в себе свойства висячих свай и свай-стоек.

При возведении каркасных многоэтажных зданий применяются свайно — плитные фундаменты.Такое решение конструкторов обусловлено в тех районах, где сейсмическая обстановка неустойчивая и есть риск подвижек грунта при землетрясениях. Суть этого инженерного изобретения заключается в создании необходимой жесткости свай и железобетонной плиты, которые обеспечивают совместную деформацию элементов фундамента при сейсмических нагрузках.

Свайно-плитный фундамент

Сваи устраиваются кустовым методом, после чего делается ростверк с выпуском арматуры для последующего крепления тонкой железобетонной плиты. Между ростверком и бетонной плитой устраивается шов из герметичного материала, который обеспечивает независимость осадки здания, гидроизоляцию конструкции, одновременно реагирует на сейсмические изменения в почве.

Свайный буронабивной фундамент чаще всего применяется при строительстве индивидуальных жилых домов ввиду его экономичности и упрощенной технологии, по сравнению с другими видами свай. Для небольших строений и при неглубоком залегании твердых грунтов скважины под сваи можно бурить даже вручную специальными бурами или выкапывать ямы соответствующей глубины.

В любом случае, объем земляных работ будет меньше, чем при устройстве ленточного фундамента монолитного или сборного.

Для большей прочности буронабивные сваи могут устраиваться с расширением в корне, т. е. делается пятка сваи из бетона.

Если грунт твердый и не осыпается, опалубку можно не выставлять. В противном случае, в скважину вставляют рубероид, полиэтиленовую пленку или картон в виде рулона, в который уже вставляется арматурный каркас и заливается бетон.

Свайный фундамент под колонны, если проектом дома таковые предусмотрены, делается безростверковым. Под колонны используются готовые конструкции в виде железобетонных стаканов, оголовков или насадок.

Свайные технологии

В современном строительстве используется несколько видов свайных технологий, отличающихся друг от друга типом свай и способом их заглубления. Свайные фундаменты используются как в частном малоэтажном строительстве, так и при возведении массивных заводских цехов, жилых многоэтажек или крупных торговых к применению данной технологии служат:

• Недостаточная прочность почвы – болотистые и насыпные грунты.
• Высокий уровень подпочвенных вод, что чревато сезонным пучением грунта.
• Необходимость минимизировать сметные расходы путём сокращения объёмов земельных работ.

Жилой дом на свайных опорах По методу своего заглубления свайные стойки могут быть:

• Забивными, когда углубление в толщу грунта происходит при помощи внешнего воздействия на опору. Это могут быть удары копра, вибрационное воздействие или вдавливание в почву.
• Буронабивными. В данном случае по периметру будущей постройки производится бурение скважин, которые впоследствии заполняются бетонным раствором.
• Винтовыми. Углубление винтовых свай происходит за счёт спиралевидной формы их наконечника, при помощи механического или ручного сваекрута.

Винтовые сваи являются на сегодня наиболее востребованным видом опор для частного строительства благодаря целому ряду преимуществ. Прежде всего, «винтовая» методика предусматривает максимально простую технику заглубления опор. Опускаются в почву они при помощи вращения, работая подобно буру.

Конструкция винтовой опоры Для установки же забивных или буронабивных свай требуется привлечение дорогостоящей техники со специальными приспособлениями. Благодаря простоте монтажа винтовых свай значительно увеличивается и скорость строительства, что является немаловажным плюсом в условиях ограниченного по времени строительного сезона.

Другим преимуществом является простота изготовления винтовых свай – сделать их можно в домашних условиях из обрезков толстостенной трубы (для стойки) и листового металла (для спиралевидных лепестков).

Характеристики винтовых свай – виды, типы, размеры

Ввиду того, что винтовые сваи изготавливаются по ТУ и востребованы для строений разного назначения, на разных типах грунтов, на рынке представлено несколько их разновидностей, а обобщенная классификация приведена в таблице:

№ п/п	Классификационный признак	Детализация
1	Особенность грунта	– грунт сезонного промерзания; – вечномерзлый грунт.
2	Тип наконечника	– литой; – сварной.
3	Число лопастей	– однолопастные; – многолопастные.
4	Размер лопастей	– широколопастные; – узколопастные.
5	Размер трубы (мм)	– длина – 3-12 м. – диаметр – 89-325 мм. – толщина стенки – 8-12 мм.

Технические характеристики каждой из разновидностей

1. По особенности грунта:

грунт сезонного промерзания (ВСЛ). В этом случае применяются обычные сваи, которые завинчиваются в почву без предварительного бурения. Визуально такие сваи отличает классический тип лопасти и герметично заваренный конус сваи. Место установки сваи заполняется цементно-песчаным раствором;

вечномерзлый грунт (ВСЛМ). Завинчивание в почву требует предварительного бурения почвы. Визуально их отличает мелкая нарезка по всей длине ствола. Место установки сваи заполняется песком.

2. По типу наконечника сваи:

Задача наконечника – сделать процесс завинчивания сваи максимально легким.

литые наконечники для винтовых свай. Отличаются значительной стоимостью и оправданы при наличии очень плотных и/или вечномерзлых грунтов. Литой наконечник способен без разрушений ввинтить сваю в самый сложный грунт без деформации;

сварные наконечники для винтовых свай. Более дешевый вариант, однако, имеющий слабое место в виде сварного шва. Этот тип свай востребован застройщиками, которые выполняют завинчивание сваи вручную. Т.к. есть риск деформировать сваю при закручивании машинным способом. Свая в этом случае закручивается до упора (препятствия), а не до расчетной глубины.

3. По числу лопастей:

однолопастные. Сваи с одной лопастью могут использоваться только в плотных грунтах, в том случае, когда наконечник сваи будет упираться в твердое основание;

многолопастные. Количество лопастей может составлять от одного до шести. Чем слабее грунт, тем больше лопастей должно быть у сваи, это обусловлено тем, что многолопастные сваи более устойчивы к вдавливающим/выталкивающим и горизонтальным нагрузкам.

Виды винтовых свай (однолопастные, двулопастные и многолопастные)

4. По размеру лопастей:

широколопастные. Широкими считаются лопасти, диаметр которых превосходит диаметр трубы в полтора и более раз. По отдельным ТУ он может находиться в диапазоне от 200 до 350 мм. Значительный диаметр винтовых свай позволяет им сохранять стабильное положение в слабых грунтах. Отклонение в пределах +/- 9 мм.;

узколопастные. Разработаны для мерзлых и плотных грунтов. Благодаря тому, что диаметр лопасти винтовой сваи незначителен, её проще завинтить в грунт.

Толщина металла для лопастей варьируется в диапазоне от 9,5 до 12,5 мм.

5. По размеру трубы:

Размеры трубы – параметр собирательный, он включает в себя:

• диаметр трубы (ствола) – 159-325 мм. Среди наиболее востребованных – 89, 108 и 133 мм.;
• длина трубы – 3-12 м.п. Отклонение в пределах +/- 50 мм;
• толщина металла – 8-12 мм. Отклонение в пределах +/- 2 мм.

Утолщение стенок в свою очередь повышает стоимость винтовой сваи, однако уменьшение толщины снижает её эксплуатационные характеристики. Международный стандарт ICC AC358 регламентирует толщину стенок ствола сваи в 8 мм. для использования в нейтральном грунте, и 9,5 мм для химически активного грунта.

Примечание. На рынке присутствуют сваи с толщиной стенки 3-4 мм.

Применение типоразмеров винтовых свай в зависимости от назначения строения представлено в таблице:

Какую длину свай выбрать

Отдельно следует отметить, что план фундамента также определяет требования к сваям. Здесь может быть предусмотрено несколько рядов свай, или неравномерное распределение нагрузки – в таких случаях применяются опоры различного размера.

Длина винтовых свай

Винтовые сваи разной длины обладают различными характеристиками и закладываются только после расчета и утверждения архитектором. Нет нужды делать длинные прутья, если это не принципиально для проекта.

Общие рекомендации по выбору длины винтовой сваи:

РегионДлина сваи (Глубина залегания плотного грунта + Глубина промерзания грунта + Высота цоколя + Участок расположения монтажного отверстия)Центральный регион (Москва, Пенза, Санкт-Петербург и т. д.)0,2 + 1,8(твёрдый слой почвы) + 0,5 + 0,1 = 2,6 м (2600 мм)Урало-Поволжье (Екатеринбург, Ижевск, Йошкар-Ола, Казань, Киров, Магнитогорск, Набережные Челны, Нижний Новгород, Нижний Тагил, Оренбург, Пермь, Саратов, Уфа, Челябинск и т.

д.)0,2 + 1,8(твёрдый слой почвы и глубина промерзания) + 0,5 + 0,1 = 2,6 м (2600 мм)Западная Сибирь (Барнаул, Кемерово, Красноярск, Новокузнецк, Омск, Новосибирск, Томск, Тюмень и т. д.)0,2 + 2,3(глубина промерзания) + 0,5 + 0,1 = 3,1 м (3100 мм)Восточная Сибирь (Иркутск и т. д.)0,2 + 2,8(глубина промерзания) + 0,5 + 0,1 = 3,6 м (3600 мм)

Длина сваи зависит от грунтов

Винтовой фундамент служит отличным решением с точки зрения экономии времени и денег, а также по показателям качества итогового результата. Кроме того, монтаж такого типа основания прост и не вызывает затруднений у строителей. В некоторых случаях, застройщик может выполнить установку своими силами (частное домостроение).

Свайный фундамент

Низкая несущая способность или водонасыщенность грунта являются одной из самых главных проблем, возникающих при строительстве любого здания. Слабые почвы не могут выдержать массы постройки, в результате чего оно начинает неизбежно проседать.

Если проседание происходит неравномерно, это неизбежно приводит к деформации и последующему разрушению здания. То же самое может произойти и при выдавливании фундамента силами сезонного пучения. Избежать подобных неприятностей позволяет свайный фундамент, разработанный для возведения построек на просадочных грунтах.
