Устройство водяного теплого пола в деревянном доме

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Виды

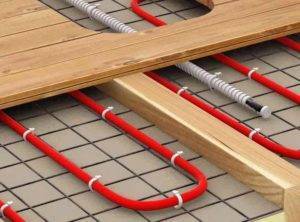

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

  • Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
  • Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

  • Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
  • Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.

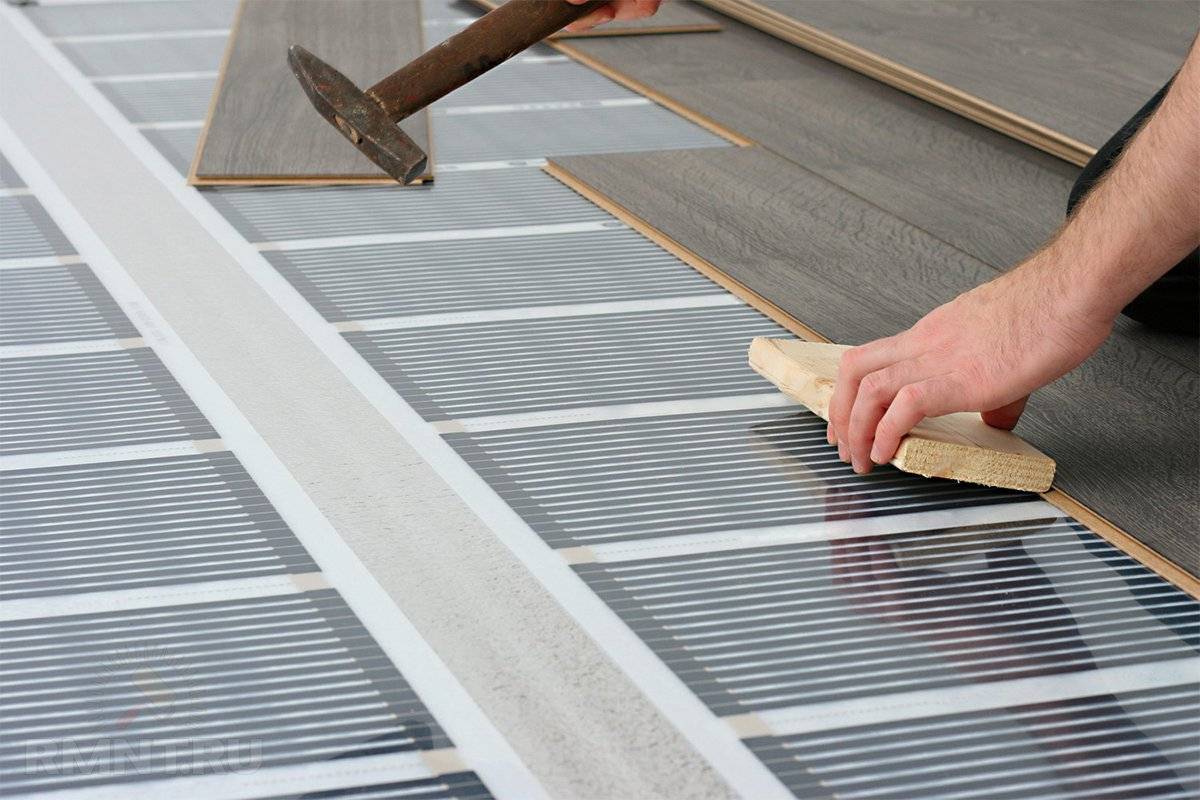

  • Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Пригодные типы напольных покрытий

По правде говоря, качественный тёплый пол — находка для любого продавца напольных покрытий. Помимо того, что стяжкой можно вывести идеально ровную плоскость, мягкий подогрев обеспечивает практически «инкубаторные» условия для эксплуатации отделки пола.

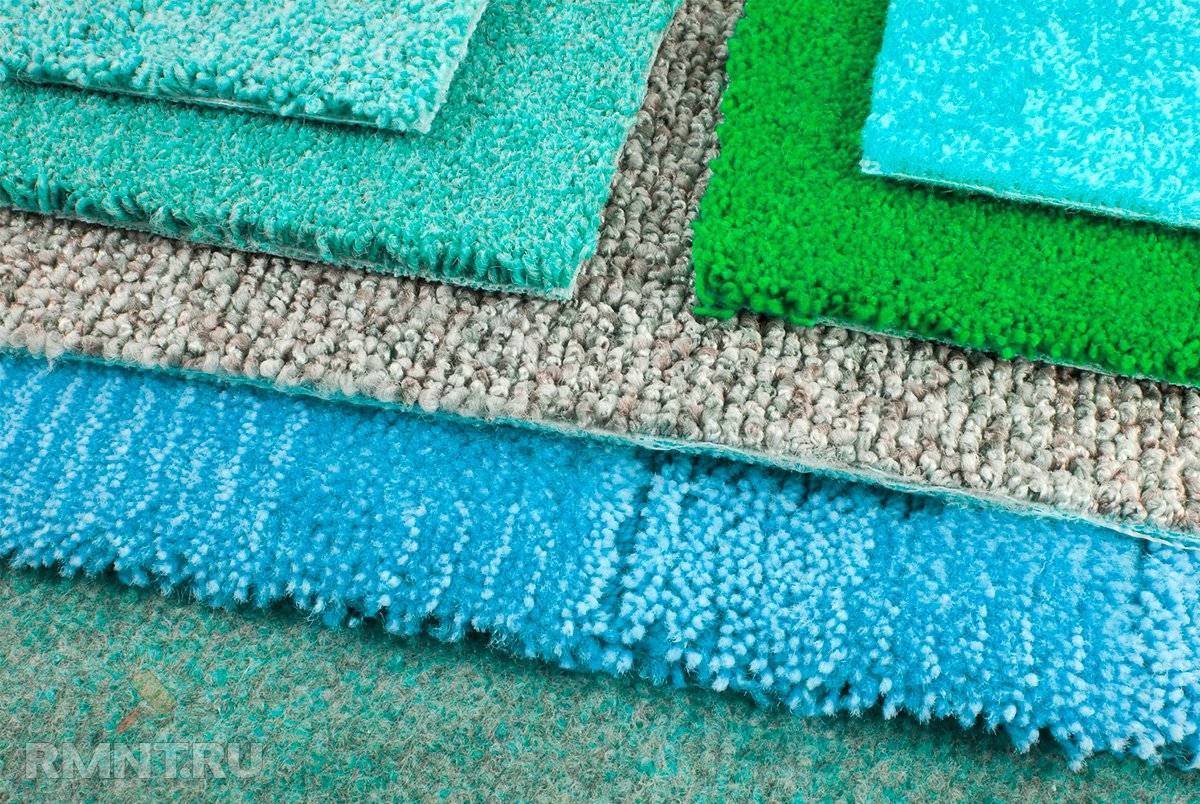

В основном устройство тёплого пола рекомендуется при покрытии ковролином или наличии других моющихся ковровых покрытий. Остаток влаги от моющего пылесоса быстро испаряется, из-за чего даже густой ворс долгое время остаётся почти стерильным.

Перманентный подогрев сказывается наилучшим образом также и на линолеуме, и на ламинате. Температуры тёплого пола недостаточно для пересыхания, при этом линолеум гарантированно не потеряет пластичности в результате переохлаждения, а ламинат не будет иметь и намёка на люфт в замковых соединениях.

рмнт.ру

Виды тёплых полов на деревянное основание и особенности укладки

Смотреть видео: какие теплый полы лучше выбрать

Электрические и водяные теплые полы.

Watch this video on YouTube

Водяной тёплый пол

Контур водяной системы представляет собой конструкцию из труб, по ним движется нагретый теплоноситель. Элементы нагрева фиксируются к основанию, затем присоединяются к центральному узлу отопления или к отдельно оборудованному котлу, оснащенному насосом.

Электрический тёплый пол

Электрический пол — токоведущая часть бывает кабельной, плёночной или в виде термоматов.

  1. Кабельный — продаётся в матках, имеет разные показатели нагрева и объём производимого тепла. По мощности бывает от 120 до 180 Вт/кв.м.
  2. Греющие маты — кабельная разновидность пола, в ней элементы нагрева (кабель) уже уложены на полотно с конкретным шагом.
  3. Инфракрасная плёнка — по её краю размещены контакты, а интервал мощности у разных моделей составляет от 150 до 220 Вт/кв.м.

Электрические системы легче в установке, особенно это относится к плёночному полу. Помимо этого, они имеют меньшие размеры и часто, можно обойтись без демонтажа старого полового покрытия.

У них меньше время нагрева и имеется специальный терморегулятор, с помощью которого возможно установить требуемую температуру в каждом помещении. Электрические виды обладают продолжительным сроком службы — до 50 лет.

Однако, при установке на деревянное основание электрических полов есть минусы:

  • риск возгорания;
  • высокие расходы на электричество.

Кроме того, перед обустройством нужно проверить проводку, на соответствие ей повышенной нагрузки.

Не зависимо от типа тёплого пола, допускается его укладка на деревянную поверхность. Главное, правильно произвести установку и соблюдать правила эксплуатации.

Возможна ли установка подобной системы

Несмотря на то, что говорят некоторые специалисты, установка такого оборудования не только возможна, но и является крайне разумным решением. Для того, чтобы правильно установить теплый пол в частном доме, необходимо разобраться в некоторых особенностях его монтажа и эксплуатационных характеристиках самого дома, построенного из дерева. К примеру, не стоит разогревать рабочую поверхность более чем на 30°C. Это связано с тем, что дерево не приемлет высокие температуры и их воздействие на него приводит к деформации. Со временем такой материал превратится в труху и попросту рассыплется.

Не нужна стяжка

Поэтому использование теплых полов лучше не в сочетании с центральным отоплением, а с отдельным источником тепла. Использование котла подразумевает создание «пирога» теплого пола, который не позволит использовать дополнительный слой стяжки. В этом случае монтаж придется проводить в сухую, то беж непосредственно на балки и это крайне неудобно. В роли напольных покрытий при этом могут выступать абсолютно разные материалы, такие как:

  • паркетная доска;
  • ламинат.

Однако при нагревании таких материалов до 25°C и выше они начинают вырабатывать испарения с содержанием формальдегида.

Некоторые производители понимают необходимость одновременного использования нескольких контуров отопления. При этом речь идет о разной интенсивности прогрева поверхности. Они выпускают серию котлов, которые позволяют проводить подобные подключения теплых полов и радиаторов отопления.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить — узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

  • бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
  • маркировку;
  • сертификат соответствия на продукцию;
  • учитывать коэффициент теплового расширения труб;
  • стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

  • со схемой расположения водяного тёплого пола;
  • с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

  • 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
  • 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

  • Медные;
  • Полипропиленовые;
  • Полиэтиленовые PERT и PEX;
  • Металлопластиковые;
  • Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

         Характеристика

Материал

Радиус

изгиба

ТеплопередачаУпругостьЭлектропроводностьСрок службы*Цена за 1 м.**Комментарии
ПолипропиленØ 8НизкаяВысокаяНет20 лет22 рГнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEXØ 5НизкаяВысокаяНет20/25 лет36/55 рНе выдерживают перегрева.
МеталлопластикØ 8Ниже среднегоНетНет25 лет60 рИзгиб только со спецоборудованием. Не морозостойкие.
МедныеØ3ВысокаяНетЕсть, требует заземления50 лет240 рХорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейкаØ 2,5-3ВысокаяНетЕсть, требует заземления30 лет92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

  • Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
  • Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

  • Шаг – 20 см;
  • Длина трубы в одном контуре не более 120 м;
  • Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Метод укладки

Монтаж этой системы осуществляется методом настила. Трубы с теплоносителем кладутся в специализированные желоба, которые выполнены на черновом полу из досок.

Для надежной аккумуляции и правильного распределения тепла по всей поверхности пола монтируются металлические пластины с уже выполненными углублениями под трубы, в которые они и кладутся.

Данный вид пластин помимо главной своей функции, так же обеспечивает дополнительную жесткость всей конструкции, а это значит, что в принципе можно обойтись без подложки.

Если в качестве финального покрытия используется кафельная плитка или линолеум, то подложку все-таки желательно выполнить. В качестве подложки можно применять листы ГВЛ с минимально возможными показателями теплоизоляционного параметра.

Устройство и принцип работы

Водяной тёплый пол, это система обогрева помещения, в которой теплоноситель циркулирует по контуру, находящемуся под напольным покрытием

Обратите внимание, что не всегда трубы находятся в стяжке. Есть «настильные системы», в которых контур не заливается бетоном

При детальном рассмотрении, пирог водяного тёплого пола состоит из следующих элементов:

  1. Подготовленное основание;
  2. Стяжка (5 см);
  3. Теплоизолятор (5 см);
  4. Трубы (2 см);
  5. Стяжка (4 см);
  6. Напольное покрытие (2 см).

Теплоизолятор толщиной 5 см – стандартное решение. Но если имеется возможность, то лучше увеличить толщину до 10 см. Это на 10-15% повышает эффективность всей системы. Особенно если водяной тёплый пол устраивается на первом этаже. Лучшим материалом для этого слоя является экструдированный пенополистирол.

Трубы в подавляющем большинстве водяных тёплых полов используются диаметром 16 мм.

Второй слой стяжки закрывает всю систему и служит гигантским аккумулятором тепла.

Толщина пирога водяного тёплого пола, варьируется от 18 до 23 см. А масса 1 м2 этой системы достигает четверти тонны! Такие жёсткие условия, существенно ограничивают распространение водяных тёплых полов.

Контур подключают к насосу и котлу, через систему регулировки и контроля.

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Watch this video on YouTube

Что входит в учет плана:

  • план здания (с учетов всех этажей);
  • материал пола, стен, окон и дверей;
  • желаемая температура в обогреваемом помещении;
  • расположение коллекторов и нагревательного котла;
  • детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
  • средняя температура окружающей среды зимой;
  • наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

  • Примерная площадь для 1 контура должна быть более 15 кв. м.
  • В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
  • Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
  • Минимальный радиус загиба трубы равен 5 её диаметрам.
  • Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
  • План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

Watch this video on YouTube

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

Установка кабельной отопительной системы своими руками

Необходимые материалы и инструменты

В процессе монтажа кабельного пола понадобится комплект оборудования и инструментов:

  • Нагревательный кабель.
  • Терморегулятор.
  • Фольга и материал для теплоизоляции.
  • Гофрированная трубка.
  • Монтажная лента.
  • Измерительные приборы (омметр, вольтметр), необходимые для проверки сети.
  • Элементы крепления.
  • Рабочие инструменты: плоскогубцы, отвёртки, ножницы, рулетка.

Руководство по укладке

При установке кабельной конструкции необходимо учитывать ряд нюансов:

  1. Наличие в системе терморегулятора позволяет минимизировать риск возгорания и перегрева напольных покрытий. В деревянных строениях максимальный уровень температуры составляет 40 градусов.
  2. Нагревательные элементы равномерно распределяются по площади комнаты. Исключение — зоны, где расставлены шкафы, диваны и другие тяжёлые предметы. При постоянном воздействии их вес может деформировать кабель.
  3. Высота покрытия, укладываемого поверх электрической обогревательной системы, зависит от породы дерева. Если поверхность состоит из твёрдой древесины (дуб или бук), то предел высоты — 2,4 мм. Для «мягких» сортов этот показатель — 2,2 см.

Главное при укладке кабеля — равномерное распределить его по всей поверхности пола

Технология монтажных работ сводится к следующему:

  1. Перекрытия очищаются от пыли и прочих загрязнений.
  2. Заделываются трещины при помощи затирочных смесей, выпускающихся для обработки древесных поверхностей. Пользоваться монтажной пеной не рекомендуется: средство имеет высокие изоляционные свойства.
  3. Укладываются бруски черновой основы. Крепление к основанию делается с помощью саморезов.
  4. В прослойке между брусками размещается термоизоляционный слой. Чаще всего используется фольга, выполняющая функции изолятора и отражателя тепловых лучей, испускаемых нагревательными устройствами.
  5. Поверх термоизоляционного слоя стелется оцинкованная сетка.
  6. На сетку укладывается нагревательный кабель.
  7. В местах пересечения кабеля с брусками выполняются небольшие пропилы.
  8. Скрепление проводов с брусками осуществляется с помощью монтажной плёнки. Если нужно обеспечить фиксацию кабеля к сетке, можно использовать хомуты.

Порядок монтажных работ

Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.

Выполняются монтажные работы следующим образом:

  • Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.
  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Мокрый способ

  • По половицам по всей площади основания укладывается гидроизоляционный материал. Это может быть даже полиэтиленовая пленка толщиной не меньше 0,2 мм. Гидроизоляция должна подниматься на стены, закрывая их собой на высоту 10-15 см. Если используется многополосная изоляция, полосы укладываются внахлест со смещением в 10 см, а стыки закрываются строительным скотчем.
  • Далее по полу по выбранной вами схеме раскладываются трубы, которые крепятся к деревянному полу специальными дюбелями-хомутами.
  • Не забудьте проложить по всему периметру комнаты по стенам около пола демпферную ленту. Она будет сдерживать давление на стену бетонной стяжки при ее расширении под действием температуры трубопровода теплого пола.
  • Заливается стяжка. Ее толщина варьируется от 5 до 7 см, что зависит от нагрузок, которым будет подвергаться пол.

Сухой способ

Укладка труб

Эта технология связана с использованием при монтаже материалов, в которых полностью отсутствует вода. А это плиты, изготовленные из разных основ. Например, фанера, гипсоволокнистые плиты, ДСП (лучше влагостойкая), плиты ОСБ и так далее.

По сути, конструкция должна выглядеть таким образом:

  • По деревянному основанию с коротким шагом настилаются небольших размеров лаги. Кстати, высота лаги определяется диаметром используемой трубы.
  • Между ними прокладывается трубная конструкция.
  • Затем поверх набиваются плиты чистового пола.

Есть еще два варианта:

  1. По доскам, уложенным на лаги, делаются канавки под трубы по необходимой схеме прокладки. В них и укладывается сам теплый пол. Не забывайте, что в этом случае придется в досках делать конструктивные элементы, повторяющие форму укладки трубы. То есть отводы, повороты и прочее. Этот способ укладки самый сложный, поэтому используется очень редко.
  2. Второй вариант – это новая технология, в которой присутствуют специальные выравнивающие элементы. В них уже в заводских условиях сделаны канавки. Это могут быть и ГВЛ, и ДСП. Сегодня на рынке вы можете приобрести пенополистирольные плиты, только без канавок. Вместо них на поверхности выступают бобышки, с помощью которых производится зажим труб системы отопления «теплый пол».

Возможные ошибки при монтаже

Если вы будете выполнять работу такого рода первый раз, то вам может показаться, что такая стяжка очень легко делается и у вас не появится никаких сложностей.

Но, как правило, новички и допускают серьезные промахи, которые приводят к некорректному функционированию теплого пола.

  • Чтобы с вами такого не случилось, заранее нужно выполнить точный расчет контура, причем как до, так и после установки системы. Дополнительно 2-3 раза нужно подсчитать количество всех необходимых материалом, а также допустимую нагрузку в определенных участках помещения.
  • Грамотно сделанный пол не должен разогреваться выше обычный температуры человека. Допустимый максимум для сухой стяжки 40-45 градусов по Цельсию, если нагрев будет выше, то в скором времени это может спровоцировать другие проблемы.
  • Еще одна наиболее вероятная ошибка – монтаж термодатчиков глубоко в сухой стяжке. Практика показывает, что они стабильно раз в 1-2 года выходят из строя, поэтому их лучше расположить выше для оперативной замены в случае необходимости.

Не стоит торопиться, ведь в этом совершенно нет необходимости. Ведь лучше немного подольше заниматься установкой теплого пола, зато потом он прослужит вам долго и без каких либо нареканий.

Мы рекомендуем вам дать постоять системе несколько дней после завершения монтажа, особенно это важно сделать в том случае, если использовался клей и другие материалы, которые требуют некоторого времени для полного схватывания

Мы будем очень рады, если наша статья кому-нибудь поможет сделать сухой теплый пол в деревянном доме. Желаем вам успехов!

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.. В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного

Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
