Водоснабжение из колодца – надежная схема подачи воды круглый год

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

  • уложить их ниже глубины промерзания грунта;
  • закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Организация системы подачи воды

Как уже говорилось, схема водоснабжения дома из колодца может быть организована автоматически (с помощью насосной станции и контролем всех параметров системы электроникой), так и в ручном режиме – включением насосного оборудования по мере необходимости. Второй вариант подходит для сезонного проживания или редко используемых помещений (бани, отдельно стоящего бассейна или сауны).

Внутри дома разводка от места входа подающей трубы осуществляется последовательным или коллекторным способом. В первом случае тройники на основную трубу монтируются в местах подключения сантехнических приборов и потребляющей воду техники (стиральные и посудомоечные машины). Напор воды по мере удаления от входа уменьшается, одновременная эксплуатация всех приборов затруднена. Коллекторный способ разводки предусматривает подвод трубы питания к каждому «потребителю» отдельно.

При этом напор в системе равномерный, нет сильно «затухания» давления в одном из сантехнических устройств. Более детально схема разводки по коллекторному принципу показана ниже.

Монтажные работы в доме

В здании монтажные работы по устройству водопровода от колодца осуществляются по принципу:

  • краны для общего подключения домовой разводки и слива воды обратно в колодец устанавливаются в нижней точке системы;
  • разводка труб и подключение сантехнических приборов-потребителей идет последовательно, снизу вверх. При этом стыки труб и места подключения приборов герметизируются более тщательно, чем при устройстве водопровода в квартире. Это связано с возможными перепадами давления в системе;
  • система дополнительной фильтрации питьевой воды (при отсутствии фильтра тонкой очистки в начале распределительной системы) монтируется непосредственно на кухне, с присоединением отдельного крана или использованием смесителя с дополнительным изливом.

Насосная станция

  1. Как организовать простое водоснабжение дачи из колодца или умеренно глубокой скважины? Какое оборудование для этого необходимо?

Вот перечень:

ИзображениеОписание

Станция Калибр СВД-1550

Насосная станция (комбинация поверхностного насоса, гидроаккумулятора и реле давления). Ее выходной патрубок подключается непосредственно к вводу водоснабжения в дом.

Армированный шланг для поверхностного насоса

Всасывающий шланг (обязательно армированный) или напорная полиэтиленовая труба с компрессионными фитингами.

Клапаны для насоса

Донный клапан (сетчатый фильтр с обратным клапаном). Он не даст воде выливаться из гидроаккумулятора после выключения насоса и защитит последний от песка и камней.

Глубина всасывания

  1. С какой глубины может поднять воду насосная станция?

Ответ зависит от ее типа.

Большая часть поверхностных насосов не способна всосать воду с глубины свыше 8-9 метров. Секрет прост: перепад давлений в атмосферу поднимает водяной столб на 10 метров, а перепад между рабочей камерой насоса и окружающим воздухом несколько меньше атмосферы.

Разрежение во всасывающей трубе может поднять воду всего на 8 метров

Однако станции с внешним эжектором успешно обходят связанное с атмосферным давлением ограничение. Как? Да очень просто: вместе с всасывающей трубой в скважину опускается напорная, на конце которой монтируется эжектор — направленное во всасывающую трубу открытое сопло.

Принцип работы эжектора

Поток воды из сопла вовлекает в движение окружающие массы. Глубина всасывания такого насоса определяется скоростью потока на выходе из сопла и может достигать 50 метров.

Напор и производительность

  1. Как подобрать насос по характеристикам?

Его производительность должна быть как минимум равна пиковому потреблению воды. Оно рассчитывается как сумма мгновенных расходов через все сантехприборы, которые могут включаться одновременно.  Вот справочные значения расхода для санитарной и бытовой техники:

Нормативные значения расхода для разных видов сантехнического оборудования

К примеру, если вода может одновременно разбираться через мойку, умывальник и набираться в бачок унитаза, суммарный расход составит 0,12+0,12+0,1=0,34 л/с. Такой расход обеспечит насос с производительностью 0,34*3600=1224 л/час.

Необходимый напор складывается из:

  • Высоты расположения верхнего крана над насосом;
  • Гидравлических потерь в трубах (примерно метр напора на 10 метров ввода);
  • Избыточного напора, который обеспечит нормальную работу сантехники.

Факторы, определяющие требования к напору

Место установки

  1. Где установить станцию?

При небольшом расстоянии от источника воды до дачного дома — в доме. Нюанс: в этом случае глубина всасывания уменьшится за счет гидравлических потерь на вводе. Альтернативные места установки — в утепленном домике колодца или в кессоне скважины.

Насос стоит в кессоне скважины

Настройка

  1. Нужно ли настраивать насосное оборудование под свои нужды?

Заводские настройки реле давления (типично 1,5/3 кгс/см2) вполне пригодны для повседневного пользования водопроводом. Если вы хотите их изменить — загляните под крышку реле. Большая гайка регулирует давление выключения, поменьше — дельту давлений между точками включения и выключения насоса.

Схема регулировки реле давления

Единственное, на что стоит обратить пристальное внимание — давление накачки гидроаккумулятора. Оно замеряется через ниппель при выключенном насосе и должно быть чуть ниже давления его включения

При более высоких значениях вы получите перебои в подаче воды в моменты, когда мембранный бачок пустеет.

Мембранный бачок всегда можно накачать до нужного давления насосом или компрессором

Подача воды из емкости

  1. Можно ли использовать насосную станцию с накопительным баком?

Вполне. В этом случае его входной патрубок присоединяется к врезке бака через обратный клапан.

Достоинства такой схемы:

  • Прочность перекрытий больше не ограничивает запас воды: бак можно установить в котельной или подвале;
  • Можно не бояться заморозков: в подвале благодаря близости грунта температура круглый год держится выше нуля;
  • Насос может поднять напор до комфортных значений при любой высоте расположения бака.

Водоснабжение насосной станцией из резервного бака

Обратите внимание на обратный клапан на вводе

Выбор способа подачи воды в дом

Для подъема воды из колодца и подачи в трубопровод можно использовать:

  • насос погружной;
  • насос поверхностный эжекторный;
  • насосную станцию.

Какой насос предпочесть

Характеристики погружных насосов:

  • высота подъема воды — до 80 м;
  • глубина погружения — до 50 м;
  • производительность — до 110 л/мин;
  • мощность — до 1000 Вт.

Недостаток глубинных помп — сложность ремонта и обслуживания.

Поверхностный насос.

Характеристики поверхностных насосов:

  • высота подъема — до 60 м;
  • глубина всасывания — до 9 м со встроенным эжектором, до 30 м с выносным;
  • производительность — до 400 л/мин;
  • мощность — до 2350 Вт.

Недостатки поверхностного насоса — шум в доме. При выборе помпы по мощности надо учесть, что от этого параметра больше зависит расход электроэнергии, а не производительность.

Преимущества насосных станций

Насосная станция — агрегат, объединяющий насос, гидроаккумулятор, манометр, реле давления (иногда и реле сухого хода). В систему придется добавить только фильтры и счетчики.

Достоинства:

  • все необходимое в одном приборе;
  • объем расширительного бака подобран под мощность помпы;
  • быстрый и простой монтаж.

Выбор оборудования

Если вы решили обеспечить водоснабжение дачи из колодца своими руками, важно правильно выбрать перекачивающий агрегат – от его работы будет зависеть эффективность системы. Такие агрегаты имеют ряд преимуществ:

Такие агрегаты имеют ряд преимуществ:

  • низкий (в сравнении с насосной станцией) уровень шума,
  • большая глубина подъема (насосная станция без эжектора не может работать на глубине более 8 метров),
  • меньшая стоимость,
  • за счет нахождения в водяной среде погружной насос эффективно охлаждается естественным способом, что снижает риск его перегрева и связанного с этим выхода из строя оборудования.

При выборе системы с использованием насосной станции колодец оснащается водозаборным оголовком и обратным клапаном на нем. Для предотвращения попадания мусора в систему водоснабжения водозаборное отверстие оснащается сетчатым фильтром.

Перекачивающее устройство и автоматические систему управления и защиты оборудования могут устанавливаться на определенном расстоянии от источника, в отапливаемом помещении, в доме. Там же устанавливается демпферный бак. Если насосная станция имеет функцию плавного пуска, необходимость установки демпферного бака исчезает, хотя он будет полезен в любом случае для резерва определенного количества жидкости.

О выборе шлангов в оплетке для монтажа летних систем было сказано выше. Для зимних систем лучше выбирать трубы из современных полимерных материалов (оптимальный вариант — полиэтилен низкого давления ПНД), долговечных и устойчивых к коррозии.

  • Если вы делаете монтаж водопровода на даче своими руками из колодца, температура воды не будет высокой, поэтому выбор материала труб практически не ограничен. В некоторых случаях рекомендуют выполнять участки магистрали из чугуна, но только в том случае, если коммуникации прокладываются под тротуарами или дорожками с большой нагрузкой.
  • При монтаже трубопровода от колодца до дома следует руководствоваться справедливым для всех инженерных систем правилом – чем меньше количество стыков, тем выше надежность конструкции в целом.
  • Способы соединения труб и фитингов при монтаже магистрали выбираются в зависимости от материала труб. В любом случае все соединения в обязательном порядке должны быть герметичными. Разъемные и неразъемные соединения полимерных труб при помощи нагревающего (частично расплавляющего материал) оборудования и современных компрессионных фитингов не пропускают воду и обеспечивают высокую надежность стыков.

Оборудование и схемы автономного водоснабжения

Главный элемент любого водопровода – насос. Если на участке вырыт шахтный колодец, то качать воду из него можно автоматической поверхностной станцией или погружным вибрационным насосом. Разница между ними заключается в высоте подъема воды. У насосной станции она не превышает 9 метров. Погружной насос может подать воду с глубины до 18 метров. В артезианские источники ставят специальные скважинные насосы, напор которых достигает 100 и более метров.

Схемы водоснабжения из колодца и скважины во многом похожи и отличаются только расположением оборудования.

Основные элементы у них одинаковы:

  •  насос;
  • обратный клапан;
  • трубопровод;
  • гидроаккумулятор;
  • реле давления;
  • реле защиты от сухого хода;
  • греющий кабель (при прокладке труб выше глубины промерзания грунта);
  • фильтры грубой и тонкой очистки;
  • запорные и сливные краны.

Если с назначением насоса и трубопровода все ясно, то функции обратного клапана, реле давления, сухого хода и гидроаккумулятора следует пояснить отдельно.

Обратный клапан пропускает воду только в одну сторону и тем самым не дает ей стекать обратно в колодец при выключенном насосе. Кроме этого, он предохраняет систему от гидроударов.

Сетчатый фильтр с обратным клапаном в сборе с трубой, погружаемой в колодец. Между собой они соединяются специальной муфтой с наружной резьбой.

Реле давления поддерживает напор в заданных пользователем границах. При понижении его ниже установленного значения, оно включает насосную установку, а в момент превышения допустимого уровня отключает ее.

Если в колодец поступает мало воды, то станция может ее выкачать так, что подающая магистраль водопровода окажется пустой. Несмотря на это насос будет работать, перегреется и выйдет из строя. В такой ситуации реле защиты от сухого хода выключит двигатель и предотвратит его поломку.

Гидроаккумулятор защищает двигатель насоса от частых пусков, снижающих его ресурс. Накопив определенный объем воды, он постепенно отдает его в водопровод. Когда давление внутри бака падает ниже установленного предела, реле включает насос.

Тот, кто хочет провести воду в частный дом своими руками должен иметь представление о возможных схемах ее подачи.

На рисунке №1 показан вариант водоснабжения из шахтного колодца с использованием насосной станции.

Рис. №1

Для защиты колодца от замерзания его оголовок (кольцо, которое выходит на поверхность) нужно хорошо утеплить. Тот, кто хочет правильно провести воду, должен помнить о том, чтотраншею под трубы нужно копать ниже глубины промерзания грунта (указывается в строительных справочниках отдельно для каждого региона).

Если вода на участке стоит близко от поверхности земли, то водопровод прокладывают в мелкой траншее. В этом случае на трубах закрепляют греющий кабель, утепляют и герметизируют трассу.

Схема водоснабжения из артезианской скважины отличается от колодца раздельным расположением насоса и гидроаккумулирующего бака (рис №2). В этом случае на выходе водопроводной трубы из скважины к ней через тройник подключают сливной кран. Он понадобится при ремонте водопровода (замене труб, фитингов, фильтров).

Рис. №2

Погружной насос

  1. Как организовать водоснабжение своими руками на даче из глубокой скважины?

Для этого необходимы:

Погружной насос. По своему устройству скважинные водяные насосы делятся на вибрационные, вихревые и многоступенчатые.

Вибрационные дешевы, но обладают небольшим межремонтным ресурсом и способствуют заиливанию скважины, вихревые (с одним рабочим колесом) весьма чувствительны к количеству взвесей. Многоступенчатые насосы способны поднимать воду с умеренным количеством песка на сотни метров благодаря наличию нескольких последовательно соединенных рабочих камер;

Устройство многоступенчатого скважинного насоса

  • Обратный клапан. В этой схеме он монтируется непосредственно на выходном патрубке насоса;
  • Напорная труба (как правило, полиэтиленовая);
  • Мембранный гидроаккумулятор, подключенный к любой точке водопровода (по возможности недалеко от ввода). Он сглаживает скачки давления в моменты включения насоса и позволяет ему простаивать при небольшом расходе воды;
  • Реле давления. Оно может быть механическим и электронным. Электронное реле проще настраивается (без вскрытия, кнопками на лицевой панели) и способно защитить ваш дом от затопления (если насос не может поднять давление до уровня отключения реле, что обычно говорит об утечке).

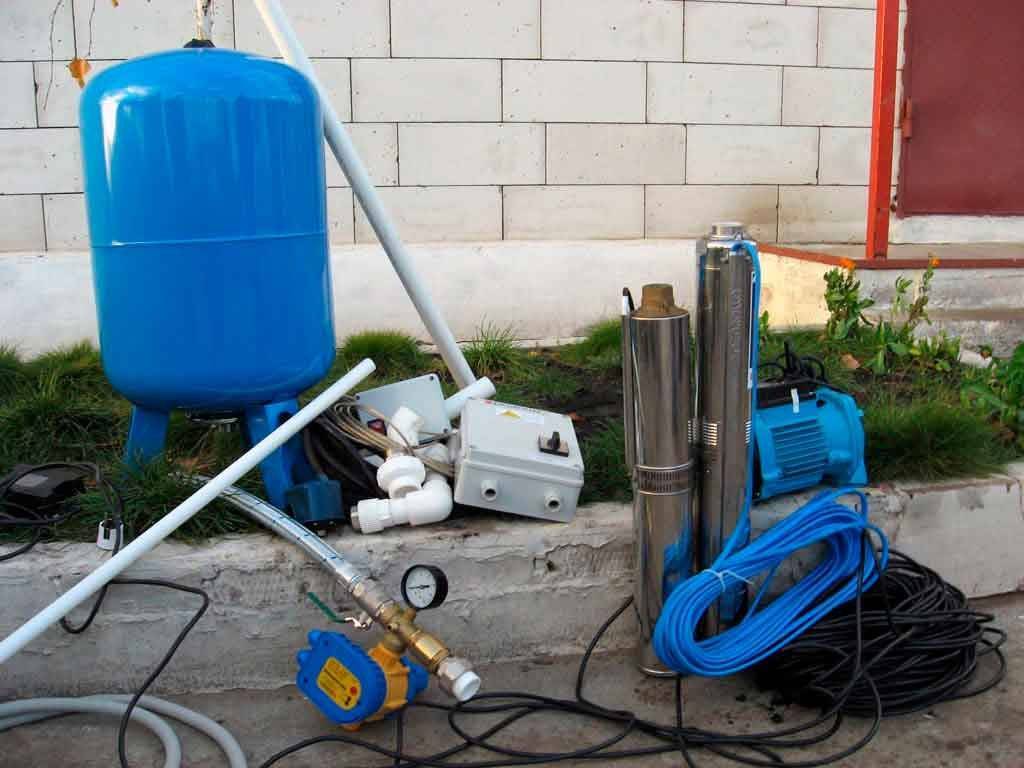

Комплект оборудования для водоснабжения из скважины

Особенности автономного водоснабжения частного дома из скважины

Система автономного водоснабжения дома состоит из трех главных частей:

  • источник воды;
  • насосная станция – состоит из насоса и гидроаккумулятора (накопительного бака);
  • трубопровод – обеспечивает перемещение воды от одного узла гидросистемы к другому вплоть до входа в дом.

При постройке дома система подачи свежей воды и канализация рассматриваются и проектируются вместе из-за сложности их реализации по отдельности. Кроме того, для нормальной работы основные узлы должны дополняться следующими второстепенными:

  • кессон – выполняет защитную функцию скважины и оборудования;
  • очистные фильтры;
  • водонагревательное оборудование;
  • управляющая автоматика.

Проектирование автономного водоснабжения – это начальный и один из главных этапов, так как система имеет сложное строение и множество особенностей функционирования. Для составления проекта чаще всего обращаются в специализированные компании или к частным экспертам. План состоит из множества элементов: необходимой документации, планирования размещения всех узлов, правильного выбора источника воды и расчетов, объединяющих все в единую систему. Также в проект может входить система дальнейшей разводки воды внутри дома. В конечном итоге по нему осуществляется бурение скважины и монтаж всего необходимого оборудования.

Летний домик на даче или частный дом в поселках вполне может получать водоснабжение из скважины. Можно пользоваться малогабаритной конструкцией или может быть применена самодельная модель скважинного типа. Только не забудьте про утепление конструкции, если вы решите провести ее своими руками.

Как сделать водопровод из колодца: зимний вариант водоснабжения

Если на вашем участке размещается глубокий колодец, вы можете лишить себя всех расходов на водоснабжение. В летний период для подачи воды используются гибкие шланги. Зимой нужно применять трубы из металла, пластика или металлопластика

Важно тщательно утеплить систему, чтобы она не была деформирована под воздействием отрицательных температур

Процесс организации зимнего водоснабжения из колодца состоит из нескольких этапов.

Подготовительный этап

Перед началом работ следует выполнить ряд расчетов, по которым будет определяться количество и тип материалов, сопутствующих устройств и комплектующих. На подготовительном этапе нужно сделать следующее:

  1. Рассчитать суточную потребность в воде. Для этого учитывается число потребителей, которые будут одновременно подключаться к системе.
  2. Если в помещении есть газовая колонка, к расчетам добавляют давление для запуска оборудования.
  3. На основе полученных данных производится расчет диаметра и материала труб. Специалисты рекомендуют использовать металлопластиковые конструкции, поскольку они надежно защищены от ржавчины и гниения.
  4. Для поддержания давления используется насосное устройство. Его производительность выбирают с учетом расчетов.

Чтобы обустроить зимний водопровод на даче из колодца, следует обратить внимание на уровень поверхностных вод в засушливую пору года

Важно подготовить проект с учетом геометрических параметров трубопровода. В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа

В него включается длина труб, количество муфт, фитингов и прочих крепежных элементов, которые будут задействованы в процессе монтажа.

Устройство и утепления ввода в дом

Если в фундаменте есть отверстия или подкоп, процесс прокладывания труб от колодца к дому будет упрощен. При этом вам не придется утеплять их.

Другая схема монтажа предусматривает выведение трубопровода на поверхность по периметру стены. В таком случае потребуется организовать монолитную железобетонную плиту, как для смотрового колодца. Для сооружения стенок применяются кирпичи.

Вертикальная труба тщательно изолируется для защиты воды от замерзания в холодную пору. В стену или фундамент монтируют гильзу, диаметр которой превышает поперечный разрез трубы. Через это отверстие в дом вводится трубопровод. При этом нельзя делать это вместе с канализацией. Оптимальное расстояние между этими конструкциями составляет не меньше 15 см.

Установка оборудования

Чтобы проложить водопровод, потребуется приобрести не только насос, но и такие устройства:

  1. Гидроаккумулятор.
  2. Манометры.
  3. Фильтрующие системы для очистки источников загрязнений.

Гидроаккумулятор — это специальный резервуар, который хранит воду. Еще он выполняет автономный запуск и отключение насоса. При понижении давления в этой емкости происходит срабатывание датчика и активация насосного оборудования.

Завершающий этап

Перед закапыванием углубления необходимо провести пусконаладочные работы и выполнить тестовое опробование насосной станции. На данном этапе следует оценить давление в трубах. Если оно соответствует требуемым значениям, можно включить подачу воды и открыть все краны. Запаса давления должно хватить для подачи жидкости ко всем бытовым потребителям.

Закрыв краны, убедитесь, что трубопровод не имеет повреждений и не протекает. Если проблемы отсутствуют, можно приступить к засыпанию трубы. Колодец накрывается крышкой, которая будет изолировать его от листьев, грязи и пыли. Зимой его защищают от холода, чтобы предотвратить повреждение трубы льдом.

Герметизация ввода трубы и прочая гидроизоляция

Все соединения требуют надежной герметизации. Кроме этого, в гидроизоляции нуждается и сам колодец. Это обусловлено несколькими причинами.

Для проведения воды в дом из колодца можно не приобретать мощную насосную станцию

Необходимость гидроизоляции колодца:

  1. Для чистоты воды следует исключить любые возможности попадания загрязнений, которые расположены поблизости. Почвенные воды и верховодка всегда имеют повышенную концентрацию патогенной микрофлоры. Именно поэтому следует исключить все протечки.
  2. В гидроизоляции нуждаются и стенки колодца. Хоть бетон и прочный, но со временем может начать крошиться. Прочность будет нарушена, и в систему могут попасть грунтовые воды.

Главное при гидроизоляции — обеспечить защиту колодца. Именно поэтому обеспечивается герметизация всех стыков и бетонных колец. Для нового колодца гидроизоляция колец проводится еще до монтажа. Так материал становится прочнее, и исключаются любые протечки.

Наружная гидроизоляция проводится с помощью обмазки и дальнейшей наклейки нескольких слоев рубероида. Но работать с такими кольцами неудобно. Лучше взять специальные пропитки или грунтовку. Материал попадает в поры, кристаллизуется и создает защиту. Лучше покрыть кольца двумя слоями пропитки.

Если колодец уже построен, то необходимо несколько колец освободить от грунта. Когда они просохнут, то можно обмазать их и приклеить рубероид

Лучше не брать битум, следует обратить внимание на гидронные мастики

Дальше требуется герметизировать стыки. При кладке колец между ними устанавливается уплотнитель. Он отличается эластичностью, а при воздействии влаги материал расширяется.

Подача воды поверхностным насосом

Устанавливаются поверхностные насосы вне колодца, это недорогие, надежные устройства, но подходят больше для эксплуатации летом.

Устанавливается рядом с колодцем в который опускается шланг. Насос подключается к электросети.

Чтобы сделать независимую подачу воды в дом потребуется:

  1. Поверхностный насос.
  2. Гидробак.
  3. Реле давления.
  4. Дополнительные монтажные элементы.

При наличии бака можно делать запас воды и сама система не будет работать вхолостую, что значительно продлит работу насоса. Если в гидробаке нет манометра его ставят отдельно.

Гидробак или бочка-бак

Вместо гидроаккумулятора с поверхностным насосом можно поставить обычную пластиковую бак-бочку. Устанавливают ее на подставке, как можно выше от земли, чтобы в доме был хороший напор.

Чтобы систему сделать автоматической в накопительном баке монтируют поплавковый датчик, он показывает уровень воды и, если он существенно снизился, пересылает сигнал к переключателю. Тогда насос начинает работать до заполнения бака.

Где устанавливают? Требования к установке бака:

  1. Близко к воде.
  2. Поверхностный насос помещают в укрытие. Для летнего использования достаточно сделать оголовок (крышу), но для круглогодичного потребуется постройка теплого, отапливаемого помещения.
  3. Место где стоит насос, должно быть хорошо вентилируемое, с небольшим уровнем влажности, чтобы металл не подвергался коррозии.
  4. Помещение удаляют от дома и от соседей, поверхностный насос работает шумно и даже в подвальном помещении без звукоизоляции не обойтись.

Для круглогодичного использования поверхностного насоса лучше построить рядом с колодцем мини-котельную.

Как подключить

Хлопот с поверхностной конструкцией меньше, чем с погружной, но потребуется соблюсти ряд условий, чтобы работа была эффективной.

Список необходимых материалов и инструментов:·

  • Трубы, идущие от насоса к баку.
  • Штуцер (соединяет шланг и насос).
  • Адаптер 2-го входа.
  • Шланги: заборный и для полива.
  • Обратный клапан и фильтр.
  • Разнообразный крепеж.

Если система оборудуется гидробаком покупают манометр, реле давления. Поплавковый датчик нужен при установке накопительного бака.

Из инструментов потребуется:

  • набор гаечных, разводных ключей;
  • рулетка;
  • изоляционные материалы;
  • строительный уровень;
  • прибор для пайки пластиковых труб и пр.

Монтаж основания

Всю установку с насосом крепят на прочную, стабильную основу, чтобы исключить малейший крен или вибрацию. В качестве подложки может быть полка из массива дерева, крепеж на кирпичную или бетонную стену с помощью металлических кронштейнов.

Чтобы закрепить используют анкерные болты, а под корпус лучше поместить резиновую прокладку. Она выступает как амортизатор и гасит вибрацию.

Подающий шланг

К нему с одной (нижней) стороны крепят обратный клапан, фильтр при помощи муфты с наружной резьбой. Можно купить готовую конструкцию с фильтром грубой очистки.

Верхний конец шланга или трубы на 32 мм прикрепляют к насосу при помощи штуцера. Готовый шланг опускают в колодец, обратный клапан должен погружаться в воду на 30-50 см.

Монтаж к водопроводу

Когда разводка по дому сделана, насос с гидробочкой смонтирован, нужно помнить, что горизонтальная часть шланга ставится с небольшим уклоном. Все соединения, сделанные на резьбе герметизируют при помощи ФУМ-ленты.

Трубы от насоса к дому можно сделать поверхностные или проложить в землю с обязательным утеплением.

Принцип прокладки трубопровода с погружным насосом

Для того, чтобы вода на даче была постоянно выбираем водоснабжение частного дома из колодца погружным насосом. Лучше сразу купить хорошие полипропиленовые трубы (или полиэтиленовые трубы с шириной стенок 3 мм.) для холодного водоснабжения, а не прокладывать обычный шланг, который прослужит 1-3 сезона.

Если в доме ставится колонка, – то от нее отводят трубы для горячего водоснабжения, более прочные с прослойкой из алюминиевой фольги или стекловолокна.

Диаметр труб оптимально 32 мм, прокладывают из в земле, под углом, и каждые 15-20 см чуть повышают ее, если смотреть по направлению от строения к колодцу.

Что нужно купить:

  1. Погружной насос.
  2. Трос (подвесной) диаметром от 3 мм.
  3. Реле (типа РДМ-5), которое работает на сухом ходу. Фитинги, шарового типа краны.
  4. Фильтры для очистки грубых и тонких примесей.
  5. Манометр, чтобы отслеживать функционирование насоса.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
