Для чего нужна схема разводки?
Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.
Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

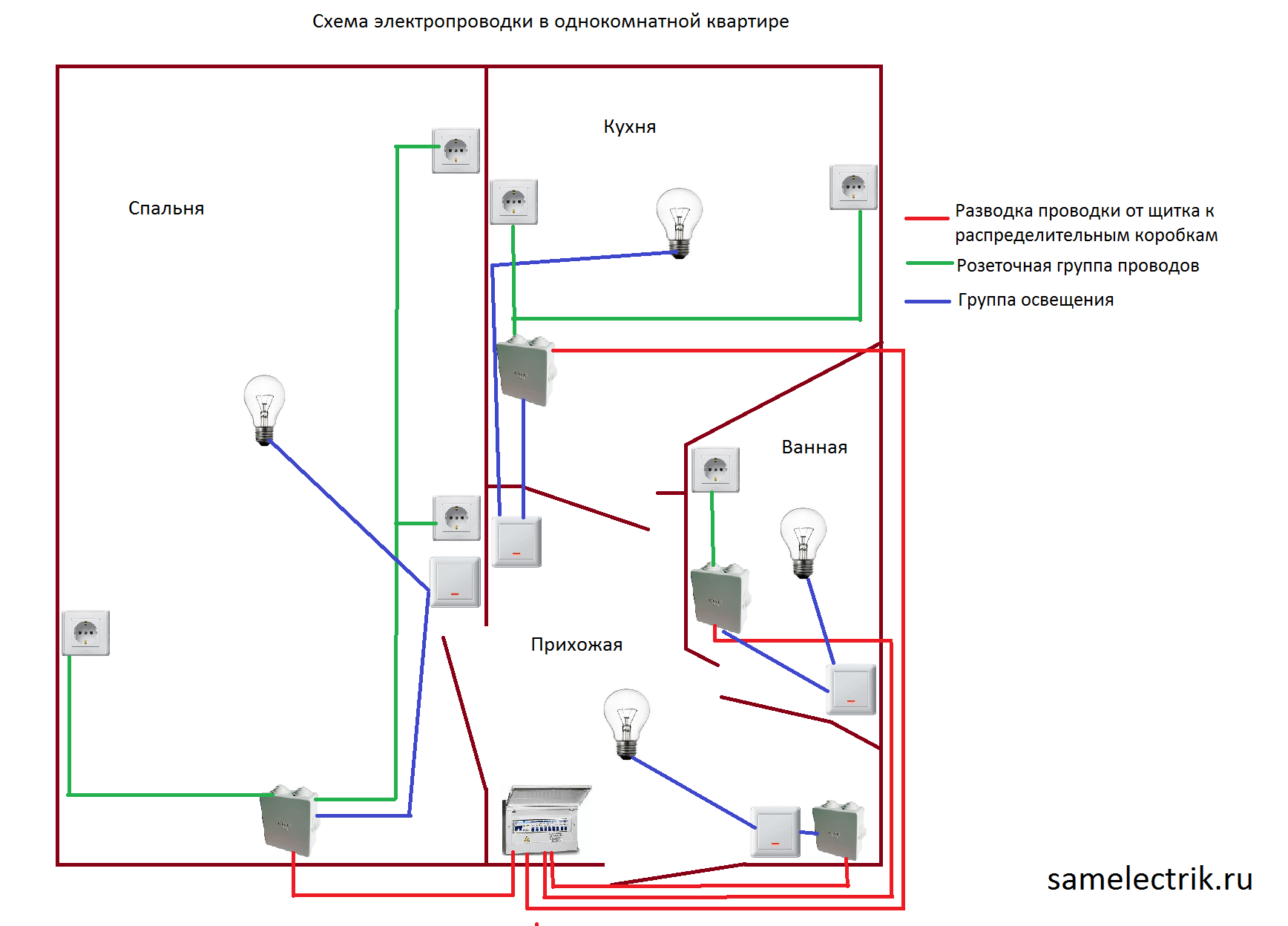

Образец схемы, которую может набросать собственник жилья
Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире
Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.
Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?
Рассмотрим электросеть с точки зрения составляющих частей:
- Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
- Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
- Розетки и выключатели с качественными контактами, безопасными корпусами.
В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.
Примерная схема электропроводки в частном доме
Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата
Вариант #1 — разводка типа «звезда»
«Звезда» удобна для прокладки электропроводки в квартирах студиях или однокомнатных квартирах. Ее особенность заключается в том, что к каждой электроточке проводится отдельная кабельная линия, замыкающаяся на центральный электрощит.
Минус такой разводки – большие затраты на длину используемого электрокабеля и установка электрощита большого размера. Плюсом считается возможность контролировать работу каждого элемента домашней электросети.
При такой схеме электропроводки в случае неисправности работы одной из электроточек нет необходимости проверять полностью всю домашнюю электросеть
Вариант #2 — разводка типа «шлейф»
«Шлейф» похож по принципу на предшествующую схему, но при этом на одну линию электропровода могут замыкаться несколько выходящих электроточек. Такой формат разводки будет более экономным и может использоваться в квартирах с любым количеством комнат.
Также такой тип разводки дает возможность быстрее находить неисправности в случае отказа работы одной из электроточек, так как они разбиты и заведены каждая на свою линию. Но, стоит понимать, что нагрузка на автомат будет увеличиваться в зависимости от количества заведенных на одну линию электроточек.
Шлейфовый метод разводки считался основным при строительстве в 20 веке. Он экономил длину электрокабеля, при этом сохраняя возможность проверки определенного направления в случае неисправной работы одной из электроточек
Вариант #3 — распределительные коробки
Использование распредкоробок – наиболее современный метод прокладки электропроводки в квартире. Принцип заключается в проведении от основного электрощита мощных жил электропроводки к каждой из комнат, где в распредкоробке происходит перераспределение линий электропроводки по точкам.
Для создания оптимальной электросети внутри квартиры стоит использовать одновременно все типы разводок. Так, например, выводы для электротехники большой мощности и электроплиты лучше выполнить в варианте «звезда», электроприборы в коридоре обеспечить подачей сети через разводку типа “шлейф”, а свет, выключатели и розетки в жилых комнатах можно выполнить используя распределительные коробки.
Стоит ли менять электропроводку частями?
Чтобы было понятно, рационально менять электрику по частям и можно ли так делать вообще, для начала перечислим преимущества такого вида электромонтажа:
- Меньшие затраты.
- Скорость электромонтажа нескольких комнат (либо отдельных линий) выше, чем полная замена проводки.
- Нет необходимости делать ремонт во всех комнатах.
На этом достоинства частичной замены электропроводки заканчиваются. Если говорить о недостатках, их гораздо больше:
- Соединять алюминий с медью можно далеко не всеми способами и в любом случае такое соединения является опасным. Как мы знаем, раньше вся проводка проводилась алюминиевым проводом, сейчас же нужно использовать медный кабель. Поэтому избежать соединения алюминия и меди при частичной замене электрике невозможно.
- Сложность соединения новых линий в старых распределительных коробках. Во-первых, в старых распредкоробках мало места для коммутации жил. Во-вторых, алюминиевые провода достаточно хрупкие и могут сломаться при укладке новой линии.
- Повышенная нагрузка на старую проводку. Если вы просто решите частично поменять электропроводку в квартире либо доме, при этом подключив новый кабель к старому в распредкоробке, может возникнуть перегрузка. Связана она с тем, что к коробке от щитка будет идти старый алюминиевый провод маленького сечения, который скорее всего не выдержит новую нагрузку. В результате придется тянуть новый кабель напрямую от щитка, минуя распредкоробки. А это не только проблематично, но еще и усложняет схему электропроводки.
- Больший расход материалов. В связи с применением «обходных схем» уйдет больше кабеля на электромонтаж в целом. Да и сами работы будут сложнее и дороже (если воспользоваться услугами специалистов).
Как вы видите, частичная замена электропроводки в квартире и доме возможна, однако она более проблематичная и небезопасна. Низкая надежность соединений, а также высокая вероятность возникновения перегрузки в сети является достаточно весомыми недостатками.
Способы монтажа новой электропроводки
Можно монтировать проводку тремя способами. Первый вариант – открытая проводка. Этот вариант подразумевает, что внутрь стены провода не будут замуровываться. Их можно аккуратно скрыть при помощи тонкостенных труб, специально предназначенных для этих целей, при помощи пластиковых каналов. Можно оставить такими, как есть. Открытую проводку легче делать.
Для открытой электропроводки необходимо купить одножильный кабель: ППВ, ППР, ВВГ, ШВВП. Такой кабель соединяются при помощи плоскогубцев, так что сложностей в работе не будет. Но места соединения надо, как уже упоминалось, хорошо зафиксировать при помощи сварки. Иногда их фиксируют пружинными клеммами с винтовым зажимом. Преимущество данных разновидностей кабеля – изоляция. Это очень надежная, безопасная проводка.
Места соединений прячут в разветвительную коробку. Кабель по периметру прикрепляется при помощи гвоздей, забитых в стену, и при помощи алебастровой смеси. Когда кабель зафиксирован, необходимо установить распределительные коробки и подключить розетки, выключатели, зафиксировать их. Следует помнить, что в тех местах, где кабель замотан изоляцией самостоятельно, защита минимальная. Эти участки необходимо обособить от касаний с целыми участками кабеля.
Второй вид монтажа – скрытая проводка. Это более сложный метод, тем не менее он не перегружает стены дополнительными деталями. Для того чтобы провести провод внутри стены необходимо пробить каналы в стене по предварительной разметке, в соответствии с нарисованной схемой. Затем в каналах надо сделать штробы. Оптимальное расстояние между ними – около 5 см. Провода помещаются в канал и фиксируются специальными скобами. Иногда для этих целей используют алебастровая смесь. Но она больше подходит для фиксации плоского провода, а не круглого.
Третий способ монтажа – это сочетание скрытой и открытой электрической проводки. Нередко их сочетание необходимо и продиктовано особенностями помещения, иногда это делается ради красоты.
https://youtube.com/watch?v=TGasalYe864
Выбор фурнитуры и автоматики
При выборе выключателей и розеток обращайте внимание на способ их монтажа – внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то нужно покупать только изделия для внутреннего монтажа
Для соединения проводов нужно использовать винтовые или рычажные клеммники (типа Ваго), колпачки СИЗ или гильзы. Также можно выполнить соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому нужно купить изделия для соединения проводов с запасом.
Автоматические выключатели и УЗО выбирайте известных производителей, из бюджетного сегмента это IEK и КЭАЗ, а из среднего и верхнего — это Schneider Electric, ABB и Legrand.
Обязательно включите в Вашу схему квартирной электропроводки УЗО на 30 мА, которое защитит от поражения электрическим током. Рекомендуется отдельное УЗО на 10 мА устанавливать для ванной комнаты. Номинал УЗО выбирается выше, чем автомата. Допустим, если автомат на 16А, УЗО ставите на 25А. Если автоматический выключатель на 25А, устройство защитного отключения должно быть номиналом 32А и т.д.
Не знаете, какой кабель выбрать? Так вот кабель должен обязательно быть медным. Чтобы провести электропроводку в квартире своими руками, можете выбрать медный кабель ВВГнг или NYM. Это одни из наиболее подходящих марок проводов на отечественном рынке. На освещение выбирают сечение 1,5 мм.кв. и защищают автоматом на 10А, на розетки прокладывают кабель 2,5 мм.кв. и ставят автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защищать автоматом 25А.
Если хотите, чтобы электропроводка в квартире была безопасной, поставьте в щитке реле напряжения, которое защитит от перенапряжения в сети в результате перекоса фаз, который часто наблюдается в старом жилом фонде из-за обрыва нуля.
Схема сборки щита может быть такой (на ее основании просто выберите комплектующие):
Если в квартире предусмотрено заземление, схема будет следующей:
Порядок проведения работ
Теперь рассмотрим, как можно самому поменять проводку во всей квартире.
Как известно, во время замены проводки электропитание должно быть отключенным. Однако создание штроб требует электрических приборов. Для их работы надо сделать ремонтную времянку.
Ее делают из деревянной дощечки, на которую монтируют двойную розетку и автоматический выключатель на 16 ампер. К ним подключают кабель с сечением, которое равно четырем квадратным миллиметрам.
Далее выкручивают пробки и отключают квартирный автомат. После этого у электросчетчика обдалбивается и снимается ручная доза. Потом нужно вывести провода и подключить нашу времянку.
Для этого кабели от электросчетчика скручивают с проводами времянки и производят их изоляцию с помощью изоленты. К розетке времянки подключается удлинитель и подается электропитание.
Полезный совет: для выполнения этих работ можно пригласить профессионального электрика. Это будет наилучшим вариантом. В случае самостоятельных работ нужно изучить ПУЭ и ПТБ, а также помнить, что в обесточенном кабеле может появиться ток.
Следующий этап заключается в создании штроб. Давая рекомендации, как правильно поменять проводку в любой квартире, отметим, что штробы должны характеризоваться прямолинейностью. Их делают или вертикальными, или горизонтальными. Создание наклонных штробов является запрещенным.
Горизонтальные штробы должны находиться под потолком, а именно на 50 сантиметров ниже его уровня. Создание штроб начинается с проведения круга болгарки по краям штроба. Глубина должна равняться диаметру гофра. Ширина штроба – ширине, которую имеет перфораторное долото.
После этого, пользуясь перфоратором, делают желобок. В углах нужно делать косые резы. Это делается с помощью болгарки. После этого нужно выбить лунку. Это позволит сделать плавные изгибы гофрорукава.
Чтобы выбить лунки, в которых будут подрозетники, используют коронку (для стен, сделанных из кирпича) или долото (для стен из бетона). Выемка для вводного щита также делается с помощью долота.
После штробления стен приступают к установке кабелей. Для этого протягивают кабели в гофры. Это делается на полу. Далее на алебастровую подушку устанавливают подрозетники.
Затем монтируют гофры. Концы последних вводятся в подрозетники. Гофры надо подмазывать кусочками алебастра. Это надо делать через каждую половину метра.
После монтажа гофров их концы вводят в середину вводного щитка (ВЩ). Эти концы нужно смазать токопроводящей пастой и схватить жестяным хомутом, который должен оснащаться винтом. При этом сам винт соединяют с заземляющей клеммой.
Далее вставляют ВЩ в нужную выемку, отмечают места, где нужно сверлить дырки для дюбелей. ВЩ откладывается в сторону, делаются дырки, вставляются дюбеля.
Потом полностью отключается электричество, отсоединяется времянка и вводятся провода от счетчика в щиток. Также вводится и подключается заземляющий провод. Щиток крепят на стену.
Следующий этап замены электропроводки заключается в штукатурке штробов и подключении розеток, а также выключателей. Далее в щитке подключают провода к клеммникам. При этом кабели проверяют на наличие короткого замыкания.
Когда это сделано, надо осуществить подключение электропроводов от электросчетчика. Для этого, включив на мгновение подачу тока, определяют фазный и нулевой провода. Далее выключают подачу тока, подключают провода от электросчетчика, проверяют, есть ли короткое замыкание, и включают подачу тока.
Разводка кабеля по комнатам
Электропроводка в квартире своими руками выполняется с помощью следующих инструментов и приборов: тестер, перфоратор, шуруповерт, шлицевые и крестовые отвертки, пассатижи. Для разметки удобно пользоваться лазерным уровнем.
Перед прокладкой новой сети необходимо найти и удалить старую.
Первый этап электромонтажа – разметка. К нему приступают после оштукатуривания стен, перед началом отделочных работ. Влажность воздуха в помещении не должны превышать 70%, температура – не менее 10 градусов. Маркером или карандашом на стене намечают места, по которым будет проходить сеть. Сразу необходимо указать расположение выключателей, соединительных коробок. Закончив разметку, приступают к монтажу. Его можно провести открытым или закрытым способом.
Второй этап – подготовка штробы. Скрытая электропроводка в доме своими руками потребует сделать штробы под кабель и отверстия под коробки. Их можно продолбить вручную (зубилом и молотком), инструментами (болгаркой, перфоратором, штроборезом). В домашних условиях обычно пользуются болгаркой или перфоратором. Штробление представляет собой трудоемкий, пыльный, грязный процесс. Обязательно пользуются защитой для глаз и органов дыхания. Канавку делают глубиной не более 20 мм, ширину выбирают так, чтобы поместить все провода. Отверстия под монтажные коробки делают при помощи перфоратора со специальной коронкой.
Разводка по потолку
Если проектом предусмотрена прокладка по потолку, ее можно реализовать тремя способами:
- Под навесной конструкцией. Если предполагается устройство навесного или натяжного потолка, то провести электропроводку в доме можно непосредственно по поверхности потолка. Ее крепят к перекрытию.
- Штроба. Для электролинии делают неглубокую канавку в плите. Этот вариант самый нежелательный.
- Плита перекрытия. Используют пустоты плит, из которых смонтирован панельный дом. Потребуется сделать два отверстия, через которые протянуть провод.
Подготовив канавки, начинают монтаж электропроводки своими руками. Первым делом на щитке устанавливают и подключают УЗО, автоматы. Сверху располагают нулевые клеммы, снизу – заземляющие, между ними устанавливают автоматы. Подсоединение к распределительному щитку должен выполнять специалист энергоснабжающей организации. При скрытой прокладке провод укладывают в канавку, закрепляют его скобами или алебастром.
Открытая проводка
Электропроводка в каркасном доме своими руками чаще всего прокладывается открытым способом. Его преимущества:
- не требует трудоемкой подготовки;
- обеспечивает постоянный доступ ко всем элементам;
- позволяет без особых затрат заменить любой участок.
К минусам относят возможность повреждения, не особенно эстетичный вид. Чтобы обезопасить себя от возможных неполадок, для прокладки используют жесткий кабель с двойной или тройной защитной оболочкой. Его необходимо надежно закрепить к основанию. Обычно электропроводка в каркасном доме своими руками крепится электротехническими скобами. Если монтаж ведется проводом с обычной изоляцией, под ним прокладывают огнеупорный материал. Он должен выступать не менее чем на 1 см с каждой стороны.
Популярным вариантом открытой прокладки являются гофрированные трубы из металла или пластика. Они придают сети аккуратный вид, защищают ее от механического повреждения. Специальные клипсы обеспечат надежную фиксацию.
Советы по прокладке кабеля
Электропроводка по группам: как лучше сделать?
При разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.
Стационарная бытовая техника
В кухне, на территории санузла размещается мощная техника.
Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.
Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.
Выделенная линия для кухни
Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:
- Тостеры.
- Микроволновки.
- Вытяжки.
- Посудомоечные машинки.
- Варочные плиты.
- Духовые шкафы.
- Холодильники.
Многие приобретают мультиварки и электропечки, другие подобные приспособления.
Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.
Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.
Одна или несколько осветительных групп
Приборы допускается объединять в одну группу, если выполнены такие условия:
- Использование шестирожковой люстры для зала.
- Верхнее освещение малой мощности для спальни.
- Дополнительно используется два ночных светильника-бра.
Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.
Помещение с повышенной влажностью
Для электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:
- Коробки распределения обязательны.
- Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
- Место установки выключателя подбирается с учётом требований, условий.
- Способ монтажа выбирается в скрытом варианте.
Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.
Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.
Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.
Многокомнатные многоэтажные квартиры
Варианты:
- Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
- Создание штроб в стене, чтобы потом укладывать провода.
- По полу, кратчайшим путём.
Выбор определяется материалом перекрытий, свойствами основных стен.
Подготовительные работы для замены проводки
Сначала разрабатывают план действий. В нем пошагово расписывают весь объем работ.
Составление схемы снабжения
Домашнюю сеть делят на несколько сегментов:
- Розеточные группы.
- Освещение.
- Потребители повышенной мощности: водонагреватель, стиральная и посудомоечная машины, духовой шкаф и т.д. К каждому ведут собственную линию.
Розетки устанавливают в следующем количестве:
- в жилой комнате — 1 шт. на 5-7 кв. м;
- на кухне — в 3 раза больше.
Каждый сегмент защищают автоматическим выключателем. Розеточные группы и мощные электроприемники, кроме кондиционера, подсоединяют к сети через УЗО.
Санузел тоже рекомендуется запитать отдельно.
В частном доме силовую проводку разбивают на фрагменты. В случае аварии строение будет обесточено лишь частично.
Готовый чертеж
Схему изображают на бумаге, используя принятые условные обозначения. Они приведены в ГОСТ 2.702-2011.
На чертеже отображают следующую информацию:
- Местоположение светильников, розеток и выключателей с указанием высоты и привязкой к углам помещения.
- Оборудование в распределительном щите, пока без указания номинального тока.
- Кабельные трассы. Рисками обозначают количество жил.
Правила укладки проводов:
- Параллельно углам помещения. Укладка по диагонали не допускается.
- От потолка и границы проемов отступают 15 см.
- Минимальное расстояние до газопровода и радиаторов отопления — 40 см.
Разрешена диагональная укладка проводов за подвесным потолком.
Расчет необходимой мощности
Сечение жил проводов зависит от того, какой ток потребляют электроприемники. Этот показатель определяется мощностью устройства. Для однофазных приборов расчет ведут по формуле:
I = W / 220, где I — потребляемый ток (А), W — мощность электроприемника (Вт).
Например, микроволновка мощностью 2,2 кВт потребляет ток I = 2200 / 220 = 10 А.
Вычислив номинальный ток, сечение проводов подбирают по таблице 1.3.4 ПУЭ-7.
Значения для стандартных 2-фазных электроприемников приведены в таблице:
| Потребитель | Сечение жил, кв. мм | Номинальный ток, А | Максимальная мощность прибора, кВт |
| Квартира (вводный кабель) | 3х10 | 40 | 12,1 |
| Электроплита, варочная поверхность | 3х6 | 32 | 9,24 |
| Бойлер, стиральная машина, кондиционер | 3х4 | 25 | 7,7 |
| Розеточные группы | 3х2,5 | 16 | 5,5 |
| Осветительные приборы | 3х1,5 | 10 | 4,1 |
По номинальному току подбирают автоматические выключатели. Для УЗО этот показатель должен быть на ступень выше. Например, на линии, защищаемой автоматом на 16 А, устанавливают устройство защитного отключения на 32 А.
Трехфазные потребители подключают проводом 5х2,5.
Итоговый план
В завершение на чертеже указывают следующую информацию:
- Сечения проводов.
- Марки коммутационных устройств, отображающие номинальный ток и класс. Для УЗО дописывают величину утечки.
- Модели розеток и выключателей с указанием номинального тока.
В квартирах и частных домах устанавливают автоматические выключатели класса B или C. Первый вариант обходится дороже.
Класс УЗО:
- АС — для потребителей на переменном токе, например водонагревателя или варочной поверхности;
- А — для бытовой техники, работающей на переменном и постоянном токе.
УЗО должно срабатывать при утечке тока:
- 30 мА — в сухих помещениях;
- 10 мА — в сырых.
Итоговый план согласовывают и регистрируют в энергослужбе.
Как провести проводку в квартире своими руками
Чтобы знать, как правильно сделать проводку в квартире, необходимо учесть следующие моменты:
• Обустройство пола и потолков — подвесные или натяжные конструкции, напольные ниши и короба могут стать отличной маскировкой для части коммуникаций, позволят сэкономить на длине проводов и время на прокладку штроб.
• Отделка стен (толщина штукатурного слоя или выравнивание с помощью гипсокартона).
• Местонахождение плит – в панельных домах можно использовать пустоты в перекрытиях. Правда, состояние каналов в них может быть плачевное – придется проводить зачистку.
• Несущие стены – нарушать их целостность запрещается. Да и бетонные перекрытия, особенно в участках над дверными и оконными проемами, штробить проблематично, к после есть риск попасть в проводку при установке карнизов.
В зависимости от этих нюансов, работы можно выполнить скрытым, открытым или комбинированным способом. Скрытый монтаж проводится в новостройках или при капитальном ремонте квартиры, ведь он предусматривает штробление стен с последующим их оштукатуриванием и выравниванием.
Алгоритм работ для проведения электрики в квартире своими руками выглядит так:
1. На составленной схеме электропроводки разносится трасса прокладки штроб.
2. С помощью разметочного шнура, отвеса и строительного уровня делается разметка.
3. По разметке проводятся штробы с использованием перфоратора, болгарки или зубила с молотком. Стандартная ширина и глубина выемки для проводов – 2 см.
4. В канавках прокладываются провода, фиксируясь на стене специальными дюбель-хомутами или алебастром с промежутками в 25-30 см.
5. Устанавливаются подрозетники и коробки, подключаются розетки и выключатели.
6. Производится сборка вводного щитка: линии оснащаются УЗО, подключаются автоматические выключатели.
7. На финальном этапе рекомендуется сделать «прозвонку» проведенной электрики в квартире мультиметром. Если не возникнет проблем – можно включать автомат и испытывать собранную сеть.
Открытым способом электропроводку можно провести, спрятав провода в гофротрубы или закрыть в специальные кабель-каналы. Этот метод считается самым простым по трудозатратам, но наиболее сложным в планировании – ведь спрятать или красиво оформить маскировочные конструкции довольно проблематично. Поэтому чаще всего проводка в квартире своими руками производится комбинированным способом.
