Как правильно заточить цепь бензопилы?

Пошаговая заточка на станке

Если в собственном арсенале имеется специальный станок для заточки цепей или такое оборудование имеется у знакомых, то можно считать, что вам очень повезло. Ведь при помощи такого оборудования рабочий процесс в несколько раз ускорится, а конечный результат приятно удивит. Зубья пилы будут качественно наточены, и такая операция не отнимет много сил и времени.

Сделать зубья более острыми на станке поможет несложная инструкция:

  1. При помощи отвертки нужно немного отвинтить боковой крепеж, чтобы ослабить фиксацию цепи.
  2. Далее нужно расположить агрегат на точильном станке в таком положении, чтобы зубья были повернуты в сторону точильного камня.
  3. На следующем этапе обязательно выбираются углы и устанавливается полярность заточки. Данные параметры в первую очередь зависят от типа агрегата.
  4. На последнем этапе останется выбрать только подходящий способ заточки, то есть последовательный или через каждый зуб.

Ознакомившись с вышеописанной инструкцией, каждый сможет самостоятельно заострить цепь на станке, придерживаясь плана. Если же какой-либо этап вызовет затруднения, подсказку несложно найти в удобное для себя время, просмотрев видеоинструкцию по данной теме.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

  • в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
  • в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Популярные модели недорогих станков для заточки

Популярные производители недорогих станков для заточки цепей: Днипро, Einhell, Sadko, Vitals, Forte, Intertool, Eltos, Zenit, Grand, Stern, Темп.

Среди многообразия моделей каждый владелец бензопилы или электропилы может выбирать подходящий ему инструмент. Ниже представлен рейтинг лучших недорогих станков для заточки цепей бензопил, эти станки получили множество похвальных отзывов от владельцев. Сколько будет стоить данное устройство? Стоимость станков из этой категории  — от малой до средней. В данном ценовом диапазоне представлено множество моделей, которые отлично справляются с затачиванием цепей для электрических и бензиновых пил.

Предлагаем вам короткий рейтинг станков для заточки цепей бензопил из категории недорогих:

  1. Профессиональный станок для заточки цепей Scheppach Woodster CS 03, производитель Германия, 220 Вольт, мощность 180 Вт, максимальный диаметр шлифовального круга 100 мм, толщина круга 3,2 мм, посадочный размер диска 10 мм, вес станка 3 кг, гарантия 1 год, цена 1125 грн.
  2. Бытовой станок для заточки цепи Днипро-М НСМ-550 (электроточилка бюджетного типа), производитель Украина, мощность 550 Вт, диаметр шлифкруга 108 мм, толщина круга 3,2 мм, посадочный размер круга 23 мм, вес 2 кг, гарантия 3 года, цена 740 грн.
  3. Профессиональный станок для заточки Vitals Professional ZKA8511s, производитель Латвия, мощность 85 Вт, диаметр шлифкруга 104 мм, толщина круга 3,2 мм, посадочный размер шлифкруга 22,2 мм, вес 2,6 кг, гарантия 1,5 года, цена 1093 грн.
  4. Станок для затачивания цепей бензопил Oregon 106550, мощность аппарата 85 Вт, производитель США, диаметр шлифовального диска 105 мм, посадочный размер диска 22,3 мм, толщина диска 3-4,5 мм, вес 2 кг, цена аппарата 7 100 грн. Наиболее дорогой из указанных аппаратов, получил множество хороших отзывов, популярная в России и Украине модель.

Заточной электроинструмент Scheppach

Все описанные модели подходят для точилки цепей на электропилах и бензопилах. Для размещения станка требуется небольшое рабочее место: устойчивый стол и источник питания для подсоединения устройства к сети.

Станок для заточки цепей бензопил Oregon — видео с обзором работы аппарата. Устройство Орегон подходит для затачивания цепей типа 91VX; 91VPX с шагом .325″ и 3/8″; LPX с шагом .325″ и 3/8″; BPX с шагом 3/8″, LGX.

Видео про станок Днипро-М НСМ-550

Возможность использования болгарки

Ручной способ с применением напильника считается наиболее подходящим вариантом для неопытных владельцев инструмента. Недостатком его является повышенная трудоемкость и длительность процедуры. Обработка затачиваемого инструмента может обеспечиваться болгаркой. По своему принципу такая технология мало отличается от предыдущего способа, но позволяет механизировать процесс. Другое дело, что применение болгарки требует определенных навыков работы с ней, и при малейшем неверном движении будет снято чрезмерное количество металла.

Использование болгарки

Именно поэтому обработка болгаркой требует особой осторожности и аккуратности. При реализации данного механизированного способа следует учитывать такие нюансы:

При реализации данного механизированного способа следует учитывать такие нюансы:

Цепь не снимается с бензопилы, а все работы осуществляются на собранном инструменте.
На болгарку устанавливается диск для обработки металла диаметром не менее 3 см, при этом не стоит стремиться использовать новый диск, т.к

ранее пользованный диск имеет более скругленные кромки.
Между цепью и низом шины бензопилы устанавливается блокировка в виде деревянного клина.
Важно правильно определить угол, под которым обеспечивается заточка, причем он устанавливается индивидуально для каждого инструмента.

Советы и рекомендации по заточке в домашних условиях

Андрей, Мелитополь:

«Заметил, что на коробках из-под цепей указаны разные углы заточки, для разных цепей отличаются. Заводской угол, например, больше 25 градусов, все пишут, что не меньше 35, а для того, чтобы хорошо пилить сосну, я ставлю угол 40 или 45 градусов. Некоторые станки не двигают цепь вперед и назад, так что рядом с заводской заточкой вообще не стоят! Индивидуально подбирается также толщина точильного круга, и постоянно нужно контролировать форму его кромки».

Валентин, Днепр:

«Мнение мое, как мастера, что напильниковая заточка — самая лучшая в мире. Станки это, конечно, хорошо, но всё-таки прислушайтесь к совету эксперта, с цепями работаю уже десять лет, не меньше. Станок вам даст только 30 градусов по горизонтали и 45 градусов по вертикали заточки, а напильник до 10 градусов по горизонтали. Вертикаль у напильника в градусах та же, но форма режущей кромки не меняется, а рабочее лезвие становится шире. Никакая другая насадка такого не даст! Второе: станок всегда дает перегрев, что плохо для стали, а напильник нет. Третье: напильник щадит зубцы, если его использовать, цепь прослужит примерно шесть заточек, на две дольше, чем после станка.

Основной минус работы — чтобы работать надфилем, нужно тренироваться! Практика и только практика».

Варианты выполнения работы

Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем

Можно выбрать один из доступных способов:

  1. Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
  2. Заострить зубья можно с помощью системы PowerSharp.
  3. С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
  4. С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.

Угол заточки бензопилы Штиль

Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т

к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.

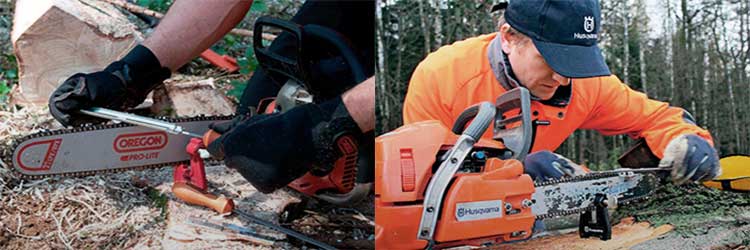

Правка цепи напильником

Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.

Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.

В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.

Полезные советы

В работе пригодятся следующие рекомендации:

  1. Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
  2. Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
  3. В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
  4. Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
  5. Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.

Почему происходит затупление инструмента

Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.

Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению

Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.

Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента

В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы

К признакам того, что пила потеряла остроту можно отнести следующие:

  1. Уменьшение размера стружки.
  2. Использование большего усилия при выполнении работы.

Как устранить риски приобретения низкокачественной подделки

При покупке фирменной цепи на рынке, не исключены риски приобретения китайского цепного фальсификата. Задача самостоятельного выбора усложняется отсутствием надежного способа отличить качественный фирменный оригинал от подделки, которая по рабочему ресурсу на порядок уступает фирменным изделиям.

С большей уверенностью, по серебристой упаковке, яркому оранжевому логотипу и наличию индикатора износа можно идентифицировать штилевские цепи. Более дешевые по стоимости китайские аналоги оформлены более скромно, в серые коробки с желтым товарным знаком.

Без опасений можно покупать полноценные по качеству и долговечности пильные цепи в фирменных магазинах и лицензированных торговых представительствах компаний-посредников.

Чем и как точить

Для затачивания цепи применяют напильник, болгарку или спецстанки. Каждый способ требует соблюдения определённой технологии.

Набор напильников

Заточку проводят готовым или самостоятельно собранным комплектом

В комплект входят:

  • Круглый и плоский напильники.
  • Ограничительный шаблон.
  • Крючок для прочистки.
  • Державку, регулирующую положение напильников.

Инструменты приобретают по отдельности или в готовом комплекте, подобранном к цепи с определённым шагом

Чтобы правильно выбрать набор, важно знать его параметры

Круглый напильник подбирают по овалу в корпусе звена. На непрофессиональных пилах диаметр зуба цепи не бывает больше 5,5 мм, поэтому более габаритные напильники не применяют.

Процесс затачивания выглядит так:

  1. Пилу устанавливают на ровную поверхность.
  2. Сначала проводят осмотр цепи на предмет сломанных звеньев, затем фиксируют её тормозом.
  3. По нанесённым разметкам на верх ограничителя и зуба устанавливают державку: она помогает удержать напильник на высоте 1/5 над лезвием.
  4. Начинают с наиболее низкого зуба. Остальные звенья подгоняют под него. Напильник перемещают изнутри наружу. Располагают его параллельно нанесённой на цепь метке. Зубья затачивают равным количеством движений с одинаковым нажимом.
  5. Затем точат ограничители. Устанавливают шаблон, чтобы ограничитель попал в отверстие, и стачивают выбивающиеся из него кромки плоским напильником.

Заточка болгаркой

Применять УШМ стоит только в крайних случаях, когда нет времени на долгую работу напильником. Обработанная болгаркой цепь не будет заострена идеально, но работоспособность пилы восстановить можно. Недостаток метода в чрезмерном перегреве зубьев во время затачивания. В результате металл становится хрупким, и срок службы цепи резко сокращается.

Для процесса понадобится:

  • УШМ, желательно небольшого размера и мощности.
  • Отрезной круг толщиной 2–3 мм.
  • Тиски для жёсткого закрепления болгарки на поверхности.

Инструкция выполнения заточки:

  1. УШМ крепят тисками, чтобы диск встал вертикально и не прикрывался кожухом.
  2. Включают болгарку и поочерёдно затачивают звенья.

Заточка болгаркой крайне травмоопасна, поэтому новичкам применять её не стоит.

Работа на станке

Самую качественную заточку можно произвести на спецстанках 2 видов:

  1. Механический – это устройство, которое крепится на шине. Мастеру достаточно продвинуть напильник несколько раз по отрегулированной направляющей, затем переставить его на следующее звено. Приспособление не требует настройки и контроля угла, поскольку всё сделано заранее.
  2. Электрический – состоит из направляющей и расположенным над ней затачивающим диском. Цепь снимают и вставляют в направляющую. Мастеру достаточно опускать диск на зубья, передвигая их в нужное место.

Электрический станок обладает явным преимуществом. Качество заточки и её равномерность на зубцах гарантирована, поэтому с работой справится даже не имеющий навыков работы напильником владелец пилы

Станок позволяет менять угол заточки, что необходимо для подготовки пилы к работе с древесиной различного качества. Твёрдое дерево требует меньшего угла, мягкая – большего.

Специалист по затачиванию цепей Владимир из Днепра утверждает, что при наличии навыков выполнение процесса вручную напильником позволяет получить более качественный результат. Станок даёт только 30 градусов по горизонтали и 45 – по вертикали, звенья в процессе заточки перегреваются, поэтому изнашиваются в 2 раза быстрее. Использование напильника обеспечивает более бережное затачивание и продлевает срок эксплуатации цепи.

Система PowerSharp

Оригинальное приспособление, позволяющее затачивать специальную цепь прямо на пиле за несколько секунд. С её появлением процесс восстановления работоспособности пилы стал максимально быстрым и простым.

Система состоит из следующих деталей:

  1. Цепь PowerSharp. Модель оснащена сверхзаточенными резчиками с алмазным покрытием. За счёт профилированных соединительных звеньев она качественно пилит древесину и великолепно отводит стружку.
  2. Пильная шина со специальными пазами-отверстиями;
  3. Заточное устройство – пластмассовый блок с установленным внутри брусом на основе абразивов. Брус рассчитан на срок эксплуатации цепи и заменяют их одновременно.

Процесс затачивания:

  1. Шину надевают на штыри в точильном устройстве.
  2. Прижимают упор точильного устройства к любой твёрдой поверхности.
  3. Запускают пилу на максимальных оборотах на 5 секунд.

Чем точить

Заточка цепи бензопилы – процесс непростой. Существует три варианта, которые сегодня используют:

  • с помощью напильника;
  • болгарки;
  • специального заточного станка.

Похожие способы применяют при заточке ножей, ножниц и другого режущего инструмента, так что ничего сверхординарного здесь не придумано. Однако есть и специальные приспособления для заточки системы PowerSharp. Они позволяют в домашних условиях быстро наточить пилы, на которых стоит специальная отметка, указывающая на особенности конструкции.

Напильник

Применение набора напильников – самый распространенный способ, который можно осуществить в домашних условиях. Но он не такой простой, как может показаться на первый взгляд. Для проведения заточки потребуются два вида напильников: круглый и плоский. У каждого из них свое предназначение.

С помощью круглого инструмента надо точить рабочую кромку пильного зуба, потому что ее конфигурация скругленная. Для бытовых бензопил используют напильник диаметром 4-5 мм, потому что зубья пилы имеют небольшие размеры. Профессиональные пилы точатся напильниками с диаметром 5,2-5,5 мм.

Плоским напильником точат ограничитель глубины реза. Если корректировку этой кромки не произвести, то цепь не будет врезаться в древесину на требуемую глубину, что снизит скорость распиливания. А это напрямую отразится и на перерасходе топлива, и на перегреве двигателя пилы.

Как правильно проводить заточку напильниками

В первую очередь электроинструмент надо подготовить. Его устанавливают на ровную поверхность, это может быть стол или верстак. Цепь натягивают по максимуму, выставляют в режим тормоза, для чего поворачивается рычаг блокировки. Производят осмотр пильных зубьев на предмет их дефектов: сколы, трещины, полный излом и прочее.

Что касается процесса заточки цепей для бензопил своими руками, то здесь есть несколько рекомендаций:

  • точить напильником зубья надо изнутри наружу;
  • на цепи есть метка, которую производитель наносит специально для обозначения градуса заточки;
  • затачиваемый зуб должен располагаться посередине цепи для удобства проведения работ;
  • заточили, сняли цепь с блокировки, продвинули следующий зуб до середины, поставили на тормоз.

Работать с пилой надо аккуратно, надев на руки защитные перчатки, потому что зубья цепи достаточно острые. Количество движений по плоскости кромки разное в зависимости от повреждений зубьев.

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна;
Своевременно точите

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней;
Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч);
Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол».
Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.

 «Объявление в газете: Меняю бензопилу на протез».
