Виды плит перекрытий ЖБИ

Марки пустотных плит

Многопустотные плиты производятся с применением 2 основных технологий:

  • Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).

    Фото 1. Металлоформы для производства плит типа ПК

  • Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.

    Фото 2. Производство железобетонных изделий марки ПБ

По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

Фото 3. Внешний вид бетонных конструкций ПК

Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.

Фото 4. Внешний вид плит серии ПБ

Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.

Пример расшифровки изделия марки ПК-25-12-8:

  • ПК – плита круглопустотная, изготовленная методом опалубочного формования;
  • 25 – длина ЖБИ в дециметрах (2,5 м);
  • 12 – ширина конструкции в дециметрах (1,2 м);
  • 8 – несущая способность в кПа (800 кг/м2).

Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления

Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:

  • ПБ – пустотная плита безопалубочного формования;
  • ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.

Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:

  • т – для изготовления изделия был использован тяжелый бетон;
  • АтV – для армирования использована преднапряженная арматура;
  • а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.

Производство плит перекрытия | Информация

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА ПЛИТ ПЕРЕКРЫТИЯ

Плиты перекрытия как и большинство остальных железобетонных конструкций получаются путем формования бетонной массы.

Плита перекрытия ПК.

Металлическая форма представляет собой поддон и открывающиеся борта, в одном из бортов на короткой стороне формы есть отверстия, для входа пуассонов – труб, создающих пустоты в плитах. Пустоты служат для облегчения массы готовой плиты и экономии бетона.

В производственном цеху весь процесс выглядит так. Форма кран-балкой поднимается на вибростол. Включается электромагнит и форма прилипает к вибростолу.

В форму рабочий укладывает заранее сваренный нижний арматурный каркас (нижний каркас из более толстой арматуры). Сбоку в форму въезжают пуассоны, заполняя часть пространства. Сверху ставится верхняя арматурная сетка. На кран балке подъезжает бетоноукладчик, и заполняет форму плиты раствором.

Также на кран балке форма накрывается металлической крышкой. Включается вибростол и начинает вибрировать форму, чтобы бетон утрамбовался. После крышка снимается, и затем пуассоны выезжают из формы. В утрамбовавшемся бетоне, образовываются пустоты, и форма далее отправляется на сушку в пропарочную камеру, где находится около суток, для скорейшего схватывания бетона. Ну а спустя сутки уже готовые плиты перекрытия складируются на складской площадке.

Плита перекрытия ПБ.

Для создания безопалубныx плит перекрытия используют специально нагретый пол. Предварительно во всю длину пола натягивают каркасные тросы или, что реже, толстую проволоку. После чего, специальная машина проезжает на рельсах вдоль каркасныx тросов, оставляя за собой монолитную бетонную полосу. Её накрывают теплоизоляционным материалом. Когда бетон немного схватиться линию нарезают на изделие требуемой длинны. Тем самым возможно получить плиты перекрытия размеры которых, подойдут для любого строительного объекта.

Преимущества.

* Как можно понять из метода производства многопустотные плиты перекрытия имеют основное преимущество перед плитами ПБ в прочности. Так как плита ПБ армируется в основном канатами, то она уступает в прочности армированной ПК плите. Но, размер безопалубной плиты перекрытия можно изменять в зависимости от поставленной задачи.

* Другим не маловажным нюансом считают финансовые затраты на производство. Многопустотные плиты перекрытия ПК изготавливают по технологии, давно применяемой в нашей стране, это говорит о том, что оборудование вполне возможно приобрести у местных производителей. Тем самым плиты перекрытия пермь цена достаточно демократичная.В отличие от своего конкурента, плита перекрытия пб изготавливается на более дорогостоящем оборудовании. Крайне сложно, приобрести такое оборудование у местного производителя, потому его приxодится заказывать из за границы. Но, благодаря этому такие плиты получаются намного ровнее. Из за этого плиты перекрытия цена выxодить немного больше.

Преимущества и слабые стороны плит с полостями

Плиты перекрытия с полостямиПустотелые плиты популярны благодаря комплексу достоинств:

  • небольшому весу. При равных размерах они обладают высокой прочностью и успешно конкурируют с цельными панелями, которые имеют большой вес, соответственно увеличивая воздействие на стены и фундамент строения;
  • уменьшенной цене. По сравнению с цельными аналогами, для изготовления пустотелых изделий требуется уменьшенное количество бетонного раствора, что позволяет обеспечить снижение сметной стоимости строительных работ;
  • способности поглощать шумы и теплоизолировать помещение. Это достигается за счет конструктивных особенностей, связанных с наличием в бетонном массиве продольных каналов;
  • повышенному качеству промышленно изготовленной продукции. Особенности конструкции, размеры и вес не позволяют кустарно изготавливать панели;
  • возможности ускоренного монтажа. Установка выполняется намного быстрее, чем сооружение цельной железобетонной конструкции;
  • многообразию габаритов. Это позволяет использовать стандартизированную продукцию для строительства сложных перекрытий.

К преимуществам изделий также относятся:

  • возможность использования внутреннего пространства для прокладки различных инженерных сетей;
  • повышенный запас прочности продукции, выпущенной на специализированных предприятиях;
  • стойкость к вибрационному воздействию, перепадам температур и повышенной влажности;
  • возможность использования в районах с повышенной до 9 баллов сейсмической активностью;
  • ровная поверхность, благодаря которой уменьшается трудоемкость отделочных мероприятий.

Пустотные плиты перекрытияИмеются также и недостатки:

потребность в использовании грузоподъемного оборудования для выполнения работ по их установке. Это повышает общий объем затрат, а также требует наличия свободной площадки для установки подъемного крана;
необходимость выполнения прочностных расчетов

Важно правильно рассчитать значения статической и динамической нагрузки. Массивные бетонные покрытия не стоит устанавливать на стены старых зданий.

Для установки перекрытия необходимо сформировать армопояс по верхнему уровню стен.

Расчет нагрузки на плиту перекрытия

Расчетным путем несложно определить, какую нагрузку выдерживают плиты перекрытия. Для этого необходимо:

  • начертить пространственную схему здания;
  • рассчитать вес, действующий на несущую основу;
  • вычислить нагрузки, разделив общее усилие на количество плит.

Рассмотрим методику расчета на примере панели с обозначением ПК 60.15-8, которая весит 2,85 т:

  1. Рассчитаем несущую площадь – 6х15=9 м2.
  2. Вычислим нагрузку на единицу площади – 2,85:9=0,316 т.
  3. Отнимем от нормативного значения собственный вес 0,8-0,316=0,484 т.
  4. Вычислим вес мебели, стяжки, полов и перегородок на единицу площади – 0,3 т.
  5. Сопоставимый результат с расчетным значением 0,484-0,3=0,184 т.

Многопустотная плита перекрытия ПК 60.15-8 Полученная разница, равная 184 кг, подтверждает наличие запаса прочности.

Плита перекрытия – нагрузка на м2

Методика расчета позволяет определить нагрузочную способность изделия.

Рассмотрим алгоритм вычисления на примере панели ПК 23.15-8 весом 1,18 т:

  1. Рассчитаем площадь, умножив длину на ширину – 2,3х1,5=3,45 м2.
  2. Определим максимальную загрузочную способность – 3,45х0,8=2,76т.
  3. Отнимем массу изделия – 2,76-1,18=1,58 т.
  4. Рассчитаем вес покрытия и стяжки, который составит, например, 0,2 т на 1 м2.
  5. Вычислим нагрузку на поверхность от веса пола – 3,45х0,2=0,69 т.
  6. Определим запас прочности – 1,58-0,69=0,89 т.

Государственные стандарты и технические требования

ГОСТ 26434-2015 является действующим стандартом на плиты перекрытия пустотные. Данный нормативный документ регламентирует виды, габаритные размеры изделий и основные технические параметры.

Фото 11. Нанесение слоя раствора для укладки плиты

Основные государственные стандарты, которые применимы к многопустотным плитам:

  • ГОСТ 9561-91 на плиты перекрытия пустотные распространяется на изделия из легкого, тяжелого и плотного силикатного бетонов, которые предназначены для устройства горизонтальных несущих и ограждающих конструкций в зданиях разного назначения. В нем указаны технические требования на изготовление многопустотных железобетонных изделий.
  • ГОСТ 21779 – технологические допуски, 5-6 класс точности геометрических параметров.
  • ГОСТ 13015 – правила приемки, транспортировки и хранения ЖБИ.

Стандартная толщина, ширина и длина плит перекрытия пустотных указана как в ГОСТ 26434-2015, так и в ГОСТ 9561-91.

Панели перекрытия пустотные – конструктивные особенности

Предприятиями железобетонных изделий в соответствии с действующими стандартами производятся различные виды строительных материалов, к которым относятся также и пустотелые плиты перекрытия. Используя их в качестве составных частей при возведении зданий, строители быстро формируют плоскость потолка за счет ровной поверхности плиты.

Изделие состоит из следующих материалов:

  • бетона, изготовленного на базе портландцемента М300 и выше. Благодаря применению качественного бетона достигаются повышенные показатели прочности;
  • стальной арматуры класса А3 или А4, находящейся в напряженном или обычном состоянии. Армирование повышает нагрузочную способность межэтажных плит.


Плиты перекрытия – недорогой, удобный и незаменимый, во многих случаях, стройматериал Плита перекрытия пустотка отличается следующими конструктивными особенностями:

  • правильной геометрической формой. Изделие выполнено в виде параллелепипеда, имеющего ровную поверхность граней;
  • наличием сквозных полостей в торцевой части панели. Внутренние отверстия повышают звукоизоляционные и теплозащитные свойства;
  • конфигурацией поперечного сечения продольных полостей. Каналы в поперечном сечении имеют форму круга или овала;
  • габаритными размерами. Длина, толщина и ширина панелей, а также диаметр отверстий отличаются для различных исполнений;
  • количеством продольных отверстий. Оно регламентировано требованиями стандартов и действующей нормативной документацией.

Продольно расположенные каналы положительно влияют на эксплуатационные свойства изделий:

  • упрощают процесс укладки инженерных коммуникаций;
  • повышают теплоизоляционные свойства межэтажного перекрытия;
  • предотвращают проникновение в помещение внешних шумов.

Чем отличаются плиты ПК и ПБ?

Главная разница между этими изделиями — метод изготовления.

Этапы изготовления плит ПК:

  • арматура укладывается в стальную опалубку;
  • металлическая форма заливается бетоном;
  • методом вибрации выполняется удаление воздушных пузырьков;
  • плиту перемещают в сушильную камеру на 6-7 часов;
  • готовые изделия извлекают из камеры и складируют.

При изготовлении плит ПБ опалубка не используется, отсюда и название метода — безопалубочный. Производство состоит из следующих этапов:

  1. вдоль всей прогреваемой площадки натягиваются тонкие канаты;
  2. Формовочная машина проходит над площадкой и выливает полосу бетона;
  3. сверху полуфабрикат покрывается пленкой;
  4. изделие просушивается;
  5. высушенная заготовка разрезается по размерам заказчика.

Уникальный метод производства ПБ позволяет выполнять резку изделия под углом от 30 до 90⁰, при этом их устойчивость к нагрузкам не снижается.

Согласно ГОСТ от размера плит ПК зависит технология их производства. Так, если длина изделия более 4,2 м, такие плиты нельзя обрезать, ведь на концах изделий расположены узлы арматуры, которые отвечают за несущую способность плиты.

Еще одна особенность — плиты ПБ не имеют строповочных петель, что затрудняет монтаж и повышает его стоимость. Пользоваться для зацепки пустотными отверстиями категорически запрещено, так как торец изделия может лопнуть, и плита сорвется с крюков. Монтаж плит выполняется безопасно только с использованием специальных траверс.

При выборе конструкции плит перекрытия обычно руководствуются конструктивными особенностями здания и финансированием строящегося объекта.

Применение

ПЖК плиты перекрытия и покрытия применяют в строительстве промышленных сооружений:

  • стадионов;
  • производственных сооружений и цехов;
  • в дорожном строительстве;
  • спортивных сооружений и т.д.

Плиты ребристые ПКЖ незаменимы в случаях, когда есть необходимость в перекрытии длинных межосевых пролётов несущих стен. Как правило, прочность обычных плит с прямоугольным сечением и пустотами значительно уступает ребристым «собратьям».

Панели используют в качестве перекрытия первого этажа над подвалом и последнего над верхним этажом. Непрямоугольное сечение не позволяет получить ровный потолок, по этой причине конструкции не используют в жилом строительстве.

Плиты ПКЖ на перекрытия первого этажа утепляют, чтобы снизить утечку тепла через подвал. Также предусматривают теплоизоляцию верхнего перекрытия крыши.

Применение железобетонных плит перекрытия

Железобетонные изделия для перекрытия имеют достаточно широкую сферу применения, и это совсем неудивительно, потому как это прекрасный материал для любого строительства. Они идеально подходят для быстрого возведения зданий различного назначения.

Их зачастую используются и для укладки фундамента. Для этих целей используются любые виды плит, все зависит от количества этажей здания и общей нагрузки на фундамент.

Фундамент, выполненный из железобетонных плит, имеет минимальное давление на почву, именно поэтому здание намного легче переносит различного рода сезонные колебания, происходящие в почве. Монтаж такого фундамента очень простой и подходит для быстрого возведения зданий.

Чтобы выполнить монтаж, потребуется:

  • бетонный раствор;
  • арматура;
  • подъемный кран;
  • лом;
  • камень бутовый.

Монтаж плит перекрытия.

Чтобы уложить железобетонную плиту перекрытия, нужна идеально ровная поверхность ее опирания. Прежде чем начать укладывать плиту, нужно проверить поверхность стен, если есть какие-либо перепады высоты, то их надо выровнять, используя бетонный раствор.

Если дом выполнен из пеноблоков либо газоблоков, то необходимо дополнительно залить армопояс и только после этого приступать к укладке плит перекрытия. Чтобы сделать армопояс, надо по всему периметру здания сделать опалубку, внутрь которой вставить каркас из прута диаметром 10 мм. Все это нужно залить бетонным раствором. Дать бетону полностью застыть. Пока бетон застывает, нужно установить монтажные прочные вышки, которые будут поддерживать плиту и помогать в процессе ее укладки. Когда все требуемые подготовительные работы будут проведены, можно приступать непосредственно к укладке самих элементов.

Прежде чем укладывать непосредственно плиты перекрытия, надо подготовить поверхность для их опирания. На глубине 15 см нанести бетонный раствор слоем в 3 см. Затем нужно раствором покрыть всю рабочую поверхность, на которую будет укладываться плита. Когда же раствор подсохнет наполовину, нужно с помощью подъемного крана взять плиту и опустить ее на заранее подготовленное место.

После этого с помощью лома надо убрать стропы. Выравнивание уложенной плиты можно проводить только вдоль области ее укладки. Когда будет уложено несколько плит, необходимо провести анкеровку, которая заключается в связывании плит с помощью прочной арматуры. Для выполнения анкеровки к определенным крепежным элементам, расположенным на железобетонной плите, дополнительно привариваются прутья, которые соединяют плиты.

https://youtube.com/watch?v=k5KMkOP8T9I

Образовавшиеся стыки нужно заполнить бетонным раствором. Если же щели большие, то для большей прочности под ними устанавливается дополнительно опалубка. Все требуемые работы, направленные на заделку щелей, можно выполнять только после проведения связывания.

Предисловие

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. N 82-П)

За принятие проголосовали:

Сокращенное наименование национального органа по стандартизации

Госстандарт Республики Казахстан

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. N 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-85*________________ * Вероятно, ошибка оригинала. Следует читать: ГОСТ 26434-85. — Примечание изготовителя базы данных.

Монтаж

Качественный и правильный монтаж должен выполняться в четком соответствии с планом, где указываются параметры опирания плит на стены. Если площадь опирания будет недостаточной, конструкция может разрушиться, если избыточной – увеличатся теплопотери.

Глубина опирания при монтаже плит перекрытий:

  • На железобетон – 7.5 сантиметров
  • На стальные конструкции – 7 сантиметров
  • На блоки из газо/пенобетона – 15 сантиметров
  • На кирпич – 9 сантиметров

Максимальная глубина заделки панелей в стены должна составлять не более 16 сантиметров (легкие блоки/кирпич) или 12 сантиметров (железобетон/бетон).

До начала монтажа заделываются все пустоты в панелях на глубину минимум 12 сантиметров с использованием легкого бетона. «На сухую» панели не кладут – до укладки стелют растворный слой толщиной максимум 2 сантиметра, что обеспечивает равномерную передачу нагрузки.

Если монтаж осуществляется на хрупкие или легкие блоки, под ними кладут бетонный монолитный армированный пояс, который не позволяет блокам продавливаться, но предполагает правильное наружное утепление.

При монтаже обязательно контролируют отклонение разности показателей лицевых поверхностей смежных плит. Это делают в швах. Ставить панели «ступеньками» недопустимо. Демонтаж потом выполнить труднее, чем сразу сделать все правильно.

Допуски по строительным нормам (в соответствии с длиной плит):

  • До 4 метров – максимум 8 миллиметров
  • 4-8 метров – максимум 10 миллиметров
  • 8-16 метров – максимум 12 миллиметров

Опирание плит

У каждой плиты перекрытия есть определенная глубина опирания, которая регулируется СНиП 2.08.01-85. В зависимости от типа опирания глубина может быть разной.

Какой должна быть глубина опирания:

  • По контуру, двум длинным/одной короткой стороне – 4 сантиметра
  • По двум сторонам и пролете 4.2 метра, по двум коротким/одной длинной – 5 сантиметров
  • По двум сторонам с пролетами больше 4.2 метра – 7 сантиметров

В сериях рабочих чертежей панелей указывается минимальная глубина опирания, также информацию можно уточнить у производителя. Максимальная глубина опирания может быть разной – от 16 до 25 сантиметров. Не стоит опирать плиты слишком сильно, так как это негативно влияет на способность воспринимать плитами изгибающие нагрузки. Чем более глубоко панель идет в стену, тем меньше будут допускаемые напряжения от нагрузок на торцы.

Опирать плиты вне зон опирания запрещено. Стены из легких хрупких материалов усиливаются армопоясом. Для теплой керамики допускается прокладка полнотелого прочного кирпича.

Укладка плит

Плиты перекрытия укладываются на армопояс/стену на раствор из песка и цемента толщиной до 2 сантиметров. Поверхности смежных плит должны быть совмещены вдоль шва – выравниваются для ровности потолка или пола (чтобы потом избежать большого слоя настила и проще было выполнять отделку).

В процессе монтажа плиты кладут исключительно на те стороны, которые можно использования для опирания. Обычно это 2 стороны (для 1ПК и ПБ), третью сторону стеной «защемлять» нельзя, если она не предназначена для опирания. Это может привести к тому, что полнотелая плита не сможет корректно воспринимать нагрузки сверху, появятся трещины.

Монтаж плит перекрытий осуществляется до строительства межкомнатных перегородок, на них плиты не опираются. Плита должна какое-то время постоять («провиснуть»), а после создаются ненесущие межкомнатные перегородки.

Зазор между панелями может быть разным – кто-то кладет плотно, другие считают оптимальным зазор до 5 сантиметров. Пространство зазора заделывают раствором. Плиты можно перевязывать сваркой, что актуально в сейсмоопасных зонах.

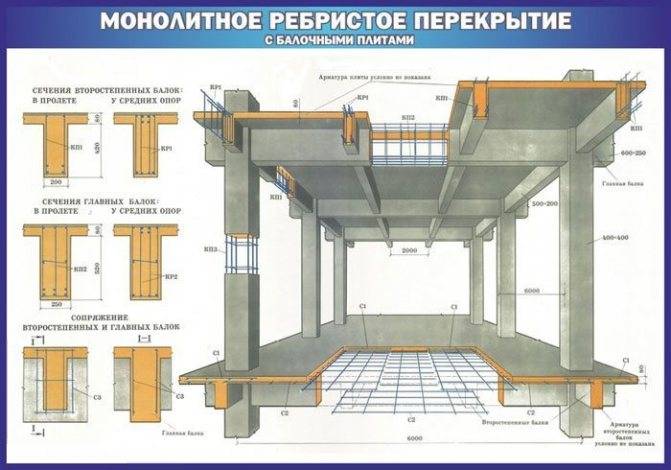

Там, где нет возможности укладки плит, можно сделать заливку монолитного перекрытия своими руками. Заливка осуществляется после монтажа плит.

Утепление

Торцы перекрытий, которые находятся на наружных стенах, обязательно утепляют. Особенно актуально утепление чердачного перекрытия по железобетонной плите, которая обладает высоким показателем теплопроводности и выступает в роли мостика холода. Обычно утепляют экструдированным пенополистиролом толщиной 5 сантиметров.

https://youtube.com/watch?v=ZGyf13qDoQo

Правильно произведенные и уложенные плиты перекрытия обеспечивают высокое качество, надежность, прочность и долговечность сооружения. С их помощью можно быстро и эффективно смонтировать перекрытия различных зданий и конструкций.

Плита перекрытия (пустотка) – достоинства и слабые стороны многопустотных плит

Плиты перекрытия пустотные – популярный стройматериал, обладающий комплексом преимуществ.

Главные достоинства:

Кроме указанных достоинств имеются также следующие плюсы:

Железобетонные панели, из которых формируют перекрытия, имеют также слабые стороны:

требуют применения грузоподъемной техники для выполнения монтажных работ. В связи с потребностью в грузоподъемном кране увеличивается сметный объем расходов и возникает необходимость увеличения площади стройплощадки;
нуждаются в предварительном выполнении прочностных расчетов. До начала монтажа следует квалифицированно выполнить расчет нагрузки

Важно верно вычислить величину усилий статического и динамического характера и оценить нагрузочную способность стен.

Что такое железобетонные плиты

Вопреки распространенному представлению, изготовление железобетонных конструкций — процесс достаточно сложный и трудоемкий. Главный секрет здесь таится в грамотном соединении двух материалов, которые имеют очень разные показатели механических деформаций. Так, бетон — отлично переносит нагрузки на сжатие и очень болезненно — на растяжение. Низколегированная сталь, из которой изготовлено большинство арматуры, в этом отношении и крепка, и пластична, и несоизмеримо вынослива. В этой связи там, где речь идет об ответственности — бетону лучше доверять лишь определенные нагрузки. Оптимальный вариант — изгиб. Здесь сжатие частично компенсируется растяжением и наоборот.

Следует отметить, что обычное армирование, когда сетка, проволока или специальные пруты находятся в толще бетона, — не являются решением проблемы. Сталь в шесть раз пластичнее бетона и этим обязательно «спровоцирует» образование трещин, которые со временем обязательно повлекут разрушение всего изделия. Выход один — растянуть или сжать изделие еще до того, как оно попадет на строительную площадку.

Варианта здесь два — поместить в раствор уже растянутую сталь или растягивать ее непосредственно в период становления бетона (на определенной стадии твердости). В обоих случаях мы получаем «напряженную» сталь, которая в изделии начинает работать в «унисон» с бетоном.

Таким образом, напряженная арматура — кротчайший путь к повышению качества большинства железобетонных изделий, работающих на изгиб и растяжение. Это — все консоли и балки (балконы, лоджии, лестничные марши, потолочные и межэтажные перекрытия и прочие элементы зданий и сооружений).

Благодаря своей популярности и многообразию, производство плоских железобетонных изделий осуществляется на специализированных предприятиях. Перечислим некоторые виды этого семейства:

  • Лестницы;
  • Крышки колодцев;
  • Дорожные плиты;
  • Тротуарная плитка;
  • Фундаментные плиты;
  • Плиты ограждения;
  • Межэтажные (плиты перекрытия);
  • Стеновые панели и другие.

Индивидуальные свойства каждого из них зависят от:

  • Предназначения;
  • Качества и характеристик бетона;
  • Составляющих арматуры.

Логично, что тип изделия и нагрузки, которые при эксплуатации оно будет испытывать — требуют определенного вида арматуры. Иными словами, усиление бетона может быть осуществлено:

  • Высокопрочной проволокой;
  • Горяче- или холоднокатаным прутом;
  • Высокопрочным прутом;
  • Арматурным канатом.

Кроме этого можно выделить следующие особенности плит в зависимости от назначения:

  • Плиты под фундамент изготавливаются гораздо толще, чем, например, плиты перекрытия, стеновые панели или те, что идут для изготовления заборов;
  • В панелях, которые при эксплуатации будут испытывать повышенные нагрузки на изгиб, — обязательно к применению разнонаправленная (вдоль и поперек) укладка арматуры;
  • Исключить разрушения плит, лежащих на опорах, поможет наличие усиленного опорного слоя;
  • Для плит, монтаж которых предусматривается при помощи крана — конструктивно закладываются петли. Они могут быть, как наружными, так и расположенными впотай.

Доступность при выборе и демократическая цена на железобетонные плиты являются основными причинами их широкого применения в строительстве. Следует отметить, что изделия, которые не несут критичных напряжений, можно изготовить и собственными руками.

Требования

К готовым изделиям предъявляются следующие требования:

  • размеры должны соответствовать ГОСТу для ребристых панелей;
  • обязательное соответствие стандартам прочности, жесткости и устойчивости перед растрескиванием, морозостойкости (устанавливается испытанием);
  • закладные и монтажные петли должны быть произведены из стали установленного стандарта и определенного диаметра. Металлические элементы подвергаются обработке антикоррозийными составами, а формы для заливки соответствуют утвержденным стандартам.

К бетону также существуют требования, а именно:

  • легкие бетоны обладают плотностью 1м³/1800-2000 кг и соответствуют обозначенной пористости, у тяжелых бетонов плотность варьируется в пределах 1м³/2200-2500 кг;
  • отпуск натяжения арматуры осуществляется после достижения бетоном контрольной прочности, значение которой указано в проекте;
  • качество всех компонентов бетона должно соответствовать ГОСТам.
  • в случае применения плит на территориях с наличием агрессивной газовой среды производство перекрытий регламентируется проектной документацией на объект строительства.

Качество арматуры и петель регламентируется следующим образом:

  • для ребристых плит может использоваться арматура, изготовленная из разрешенных сталей, что указано в проектной документации;
  • форма и размеры петель и закладных должны соответствовать чертежам, ГОСТам и эксплуатационным характеристикам;
  • натяжение арматуры выполняется механическим или электромеханическим способом;
  • коэффициент напряжения в арматуре после натяжения может отклоняться от разрешенного в проекте максимум на 10%.

Все эти технические данные и стандарты, указывающие на типовые размеры перекрытий, позволят осуществить правильный подбор п-образных панелей, которые будут надежно выполнять возложенную на них миссию.

Расшифровка маркировки

Основные параметры изделия наносятся производителем на боковую поверхность плиты с помощью буквенно-цифрового кода. Полная маркировка изделия обязательно отображается в предоставляемых производителем сертификате качества на изделие. Потребитель может самостоятельно расшифровать маркировку, используя следующие примеры:

  • ПК 72-12-8- АтVт: П – пустотелая плита; К – пустоты круглые в сечении; 72 – длина изделия в дециметрах (7,2м); 12 – ширина изделия в дециметрах (1,2м); 8 — допустимая нагрузка в кПа (800кгс/м²); АтV — применённый в изделии класс арматуры; т – в производстве плиты использован тяжёлый бетон.

    Маркировка плит

  • ПБ 75-12-16: П – плита пустотелая; Б – изготовлена методом безопалубочного формования;75 – длина в дециметрах (7,5м); 12 – ширина в дециметрах (1,2м); 16 – допустимая нагрузка в кПа (1600 кг/м²).
  • 2ПГ-60-4- AтVт: 2ПГ — плита ребристая высотой 300 мм; 60 – длина в дециметрах (6м); 4 – несущая способность в кПа (400кг/м²); AтV – класс арматуры; т — в производстве плиты использован тяжёлый бетон.
  • П-60-12-3,5: П – плита сплошного сечения; 60 – длина в дециметрах (6м); 12 – ширина в дециметрах (1,2м); 3,5 – прочность бетона соответствует классу В3,5.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
