Бурение скважин желонкой
Желонку для скважины, своими руками сделанную, длиной до 2,5-3 м можно использовать для бурения. Его можно и купить, но желонка, своими руками изготовленная, гораздо выгоднее.
Размеры ее выбираются по собственному желанию. Чертежи разрабатываются также самостоятельно. Схема устройства остается та же. Только на конце трубы около дна делаются дополнительные шипы для того, чтобы во время бурения колодцев желонка, своими руками сделанная, углублялась лучше в грунт. Нужна и буровая вышка, которую можно собрать из кусков труб или бревен. Для более эффективной работы ее оснащают воротом или двигателем. Желонка для скважины за трос поднимается вверх и сверху падает вниз.
Такой принцип работы назван ударно-канатным. Желонка падает на дно, клапан приоткрывается, часть грунта попадает внутрь. Через несколько таких действий труба заполняется и вынимается из колодца. Воду сливают через окно, грунт вынимают руками или какими-либо небольшими инструментами. Так производится бурение новых колодцев. Чтобы шар не выскочил во время работы, на высоте 3-4 его диаметров в изделии сверлятся отверстия и в них вставляется шпилька. Она приваривается и выполняет роль ограничителя для шара.
В процессе бурения необходимо в скважину опускать обсадные трубы длиной по 2-2,5 метра. Сначала опускается часть с фильтром для очистки воды. Затем она наставляется другими кусками, которые обычно под своим весом постепенно опускаются в пробуренное отверстие. Желонки с помощью троса и буровой вышки движутся вверх и вниз в этих обсадных трубах.
Бурение будет эффективным, если желонку в РФ использовать на податливых почвах: на песке, плывуне. Работа пойдет гораздо быстрее, если в скважину заливать воду. Она частично размочит грунт, который попадает в устройство для его выемки. Желонки — отличное приобретение для чистки и бурения скважин.
Особенности изготовления желонки
Многое зависит от диаметра скважины. При бурении скважины своими руками (это чаще всего и практикуется на придомовой территории или дачных участках) достаточно модели с клапаном шариковым. Если сечение ствола большое, то желонка должна иметь башмак. В нем устанавливается обычно клапан откидной.
Целесообразно башмак сочленять с основной трубой не сваркой, а резьбовым соединением. Это существенно упростит очистку желонки от скопившейся грязи.

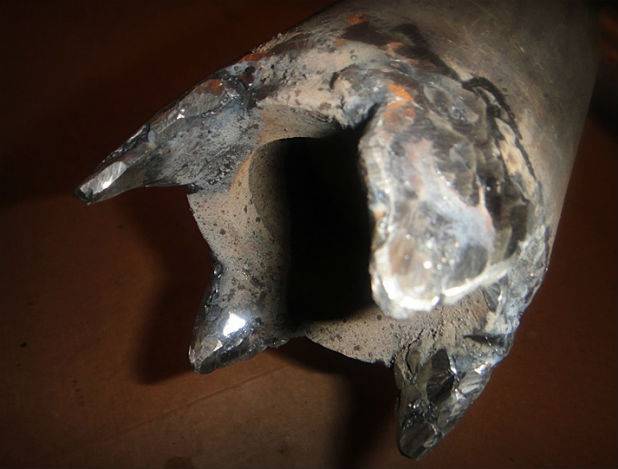

На нижнем торце приспособления должны быть зубцы. Их или вырезают, или наваривают (к моделям с башмаком). Они предназначены для того, чтобы рыхлить иловые наслоения при опускании желонки на дно скважины. Без них не добиться полной очистки ствола и должного напора воды. Нужно учесть, что высота зубчиков не должны быть большой (до 10 мм), иначе в желонку много грунта не попадет, и работа по обслуживанию ствола затянется надолго.
Если грунт на участке глинистый, то окно для выемки породы целесообразно делать узкое, но длинное, практически вдоль всей желонки. Иначе удалить скопившуюся внутри в процессе очистки скважины вязкую грязь через верх будет очень сложно.
Чтобы шарик не смещался слишком далеко от впускного отверстия желонки, с внутренней стороны трубы наваривается пластинчатый ограничитель. Иначе вся загруженная масса начнет вываливаться из трубы, так как инерционность клапана не позволит своевременно перекрывать «вход» приспособления.
Иногда желонка, сделанная своими руками, бывает недостаточно тяжелой.
Как можно увеличить ее массу?
- Установить в верхней части желонки перегородку. Например, приварить к внутренним стенкам металлический «пятак». А сверху залить порцию бетонного раствора.
- Выбрать для желонки трубу со стенкой толщиной не менее 8 мм. Как правило, этого достаточно, чтобы не заниматься искусственным утяжелением приспособления.
- Подвешивать на веревку, перед желонкой, грузик. Единственное, что нужно учесть – все соединения должны быть подвижными.
(Visited 922 times, 1 visits today)
Выбор: с фильтром или без?
Чтобы предотвратить попадание в скважину загрязнений, внутрь ствола устанавливают вторую трубу со скважинным фильтром. Его изготавливают из длинного отрезка трубы, диаметр которой должен быть меньше, чем диаметр обсадной трубы. Верхнюю часть трубы используют под сальник, а в средней части проделывают множество отверстий.
На отрезке трубы, из которой изготавливают фильтр для скважины, следует проделать ряд частых и достаточно больших отверстий. Такая перфорация обесчпечит быстрое поступление отфильтрованной воды в скважину
Перфорированный участок закрывают сеткой галунного плетения, но в крайнем случае подойдет и обычная мелкоячеистая сетка, например, с параметрами 0,2Х0,13. Сетку можно зафиксировать проволокой.
Нижняя часть фильтра представляет собой отстойник, там перфорация не нужна. Если в скважину, устроенную шнековым способом, можно спустить фильтр с помощью соединенных между собой штанг, то при выполнении ударно-канатного бурения фильтр доставляют с помощью металлического троса.
Перфорированный фильтр для скважины следует закрыть металлической сеткой галунного плетения и зафиксировать проволокой из нержавеющей стали. Вместо сети галунного плетения можно взять обычную, достаточно мелкую сетку
Это не позволяет прижать фильтр с силой, чтобы обеспечить герметичность конструкции при соединении с сальником. В таком случае можно эффективно использовать ПСУЛ – предварительно сжатую уплотнительную ленту. Этот материал широко применяется при монтаже ПВХ окон.
Такую ленту следует намотать на край фильтра и сразу же опустить в шахту, поскольку ПСУЛ довольно быстро расширяется. Если фильтр опущен немедленно после наматывания ленты, она расширится в низу и обеспечит надежную герметизацию фильтра. После того, как фильтр опущен вниз, обсадную трубу аккуратно поднимают вверх.
ПСУЛ – предварительно сжатая саморасширяющаяся уплотнительная лента используется при монтаже окон ПВХ, но подходит для создания сальника скважинного фильтра. Нужно намотать ПСУЛ примерно на 30 см в верхней части фильтра и сразу же опустить его в скважину
При этом большая часть фильтра должна оказаться ниже уровня края обсадной трубы. Для подъема трубы можно использовать два пятитонных домкрата. Вынутую на поверхность часть трубы срезают или отвинчивают. Чтобы хомут не скользил, к выступающему куску трубы приваривают куски арматуры.
Ударно-канатный способ бурения позволяет создать бесфильтровую скважину. Чтобы обустроить ее таким образом, необходимо опустить обсадную трубу ниже водоносного слоя примерно на 0,5 метра. При “мокром” шнековом или колонковом бурении затруднительно бывает извлечь из скважины керн. Желонка легко извлекает рыхлые, насыщенные водой обломочные породы.
Схема устройства бесфильтровой скважины: 1 – скважина; 2 – водоносный – горизонт; 3 – водоприемная воронка; 4 – кровля; 5 – обсадная колонна; 6 – песок; 7 – полость, образованная в процессе откачки песка эрлифтом
После того, как обсадная труба прочно установлена, в скважину опускают два шланга. По одному из них в скважину подается поток воды, а по второму с помощью компрессора нагнетают воздух. Таким образом, получается так называемый эрлифт, а поток воды предотвращает образование песчаной пробки.
В результате по обсадной трубе пойдет смесь воды, песка и воздуха, которую необходимо слить в отдельную емкость. Когда смесь отстоится, следует измерить объем намытого из скважины песка. Согласно справочникам, каждый кубический метр такого песка равен примерно 4,5 кубометрам дебита.
С колонковым и шнековым способом бурения водозаборной скважины познакомит другая статья, с которой мы советуем ознакомиться.
Простая желонка для скважины своими руками, чертежи и фото
Итак, желонка может быть с плоским клапаном или круглым. Используются разные материалы, размеры, диаметры. А как непосредственно проходит процесс очистки? Процесс этот надежный, но трудоемкий. Правда, только первый раз обычно кажется сложным, потом все идет по накатанной схеме.
Очистка скважины желонкой:
- Установите над скважиной треногу, сверху к ней прикрепите блок;
- Привяжите к желонке через карабин трос или же крепкую веревку;
- Если желонка очень тяжелая, то используется коловорот или лебедка;
- Перекиньте через блок трос, желонку опустите на дно скважины;
- Делайте это не с размаху, придерживайте трос, чтобы желонку не заклинило;
- Работать рекомендуется в брезентовых перчатках, дабы трос не травмировал руки.
Когда желонка опустилась на дно, приподнимите ее на высоту 50 см и резко опустите. Клапан при ударе откроется, вода с песком поднимутся внутрь вашей желонки. И делать этот подъем/опускание нужно до той поры, пока желонка вся не заполнится. Почувствовать ее заполнение можно по весу. Потому желонку извлекают и прочищают. Получается, что работает она как ложка или как засасывающий прибор, который помогает пробить заилившееся дно и почистить его.
Изготовление обратного клапана
Что касается шаровидного клапана, его можно заказать токарю или изготовить своими руками. Диаметр шара должен составлять примерно 3,4 сечения трубы.
Если нет возможности выточить металлический шарообразный клапан, то можно его сделать самостоятельно.
Приобретите мячик из пластмассы или резины, разрежьте его пополам и заполните свинцовой дробью, смешанной с качественным водостойким клеем.
Высушите заготовки, склейте их друг с другом и зашлифуйте. Для нижней части желонки с шариковым клапаном используется шайба, отверстие которой должно быть меньше, чем диаметр шарика.
Полученный таким образом клапан работает не хуже, чем выполненный из цельного куска металла, но срок его использования ограничен. Эксплуатационный ресурс такого клапана напрямую зависит от качества клея.
Поэтому специалисты рекомендуют использовать эпоксидный, но можно взять и другой клей, стойкий к воздействию воды.
Верх трубы нужно ограничить решеткой, не позволяющей шарику выйти за пределы конструкции.
Дно желонки закрывается шайбой, получается своеобразная обратная воронка, препятствующая выпадению шара.
При подъеме шар снова падает и перекрывает отверстие.
Очистка с помощью такого клапана считается самой надежной, так как в его устройстве нет ни одного шарнирного соединения, способного поломаться в самый неподходящий момент.
Ниже показан чертеж желонки для бурения и чистки скважин с шариковым клапаном.
Плоский клапан делают из стали, для лучшей герметичности устройства конструкцию можно уплотнить резиной или кожей. Посмотрите на приведенный ниже чертеж плоского стального клапана.
Обратите внимание на устройство закрывающей петли, которая не позволяет крышке клапана застрять в открытом положении. Сверху к откидной крышке приваривается стержень, не позволяющий клапану подниматься больше, чем на 70-80°
Сверху к откидной крышке приваривается стержень, не позволяющий клапану подниматься больше, чем на 70-80°.
Ниже можно посмотреть фото и чертеж стального обратного клапана.
Конструкция желонки
Желонка — отрезок трубы длинной до 4-х метров. В нижней части его устанавливают башмак с клапаном. В больших по размерам снарядах ставят плоские клапана, вырезанные из стального листа с уплотнителем из резины, полоски кожи, иногда и без уплотнения. В тех, что размером и диаметром поменьше, используют шариковые клапана. Эти приспособления называются еще механическими желонками — работа происходит за счет силы тяжести.
Это самодельная желонка с плоским клапаном — один из вариантов его устройства
Через окно в верхней части корпуса вынимают породы, которые туда набиваются во время бурения скважины или ее очистки. При бурении вязких пород — глины или суглинка приходится делать окно длинным и узким — почти во всю длину: через небольшое отверстие выбывать такой груз очень сложно.
Конструкции плоских клапанов для самодельных желонок
Шариковый клапан сделать проще. Диаметр шарика должен быть равен примерно половине диаметра трубы (можно чуть больше). В нижней части устанавливается шайба, внутренний диаметр которой меньше диаметра имеющегося шарика. На некоторой высоте внутри желонки (три-четыре радиуса шарика) приваривают ограничитель — он не дает подниматься ему слишком высоко. Если этого не сделать, большая часть попавшего внутрь грунта может высыпаться (выливаться). Это происходит из-за слишком большого времени, которое требуется грузу чтобы опуститься и закрыть отверстие в дне.
Конструкция желонки с шариковым клапаном
Внизу трубы в обоих вариантах иногда приваривают или вырезают клыки или стачивают край трубы, делая его острым. Так грунт или ил лучше разбивается. Но из-за слишком высоких клыков внутрь попадает слишком мало грунта. При использовании шарикового клапана длинна клыков должна быть такой, чтобы шарик не выступал. Та же картина- малое количество грунта, набираемого за один раз — может наблюдаться и в желонках с плоским клапаном. В этом случае уменьшают глубину башмака.
Статья по теме: Как выглядят шторы дождь в интерьере
К такому же результату может привести слишком маленькое внутреннее отверстие в шайбе, установленной на дне с шариковым клапаном. Выход — расточить его.
В верхней части желонки делают петлю или скобу, за которую можно будет закрепить трос или канат. За этот канат снаряд вынимают из скважины, на нем же его опускают обратно.
Возможно, вам будет интересно прочесть «Как сделать антенну для дачи своими руками».
Как правильно чистить скважину желонкой?
С помощью длинного и прочного шнура (тросика) в скважину опускают желонку, добираясь до самого дна.
Затем приподнимают инструмент на полметра от поверхности дна вверх, и резко опускают. При этом шар, подскакивая вверх под воздействием гидроудара, открывает отверстие, имеющееся в дне желонки, сквозь которое в трубу попадает вода, перемешанная с песком и илом. Затем шар опускается и закрывает отверстие.
Для более полного заполнения желонки подобные движения повторяют три-четыре раза, после чего начинают медленно и плавно, не допуская рывков, поднимать инструмент наверх. Содержимое желонки выливается, и ее вновь опускают в скважину. Для облегчения работы по подъему желонки можно сконструировать ворот.
По вышеописанному способу изготавливается желонка для скважины, имеющая шариковый клапан. Такая конструкция клапана позволяет поднимать наверх воду с мелкими взвесями ила и песка, а также мелкие камушки и куски ржавчины.
Существуют, однако, и другие способы изготовления клапана. Например клапан плоской формы:
Конструкция плоского клапана самодельной желонки — также все делалось самостоятельно и из подручных средств!
Приваривание арматуры для крепления троса, с помощью которого опускают и поднимают желонку из скважины
Для конструирования такого плоского клапана потребуется сварка и инструмент, который есть у любого мастера. Некоторые умудряются смастерить клапан даже из пластиковой бутылки.
Желонка без сварки своими руками
Чтобы желонка служила многие годы, лучше использовать сварочный аппарат при стыковке деталей из металла. При отсутствии сварки тоже можно изготовить достаточно крепкую конструкцию. Понадобится труба примерно шестьдесят сантиметров длиной, семьдесят миллиметров внутреннего сечения. Отрез трубопроката должен хорошо весить. С одного конца обреза изготавливают ручку, применяя толстую проволоку. Чтобы вдеть проволоку, в трубопрокате проделывают пару отверстий. Через них протягивают проволоку, затем фиксируют. Снизу обреза крепят клапан, выполненный в форме лепестков, для его изготовления применяют пластиковую бутылку либо двухлитровую емкость.
Как изготовить желонку
Из бутылки вырезают подходящий овальный клапан. Самое узкое сечение клапана должно равняться внутреннему сечению желонки. Чтобы вычислить самый большой диаметр эллипса, надо прибавить двадцать миллиметров к сечению обреза. При помощи болта с толщиной в шесть-восемь миллиметров производят фиксацию клапана. Болт должен иметь длину большую, чем сечение с внешней стороны трубы, то есть болт вставляют поперек трубопроката, фиксируют. По-другому длина болта равна сумме гаечной толщины и внешнего сечения желонки. При этом болт не должен касаться стенок скважины. Болт с клапаном соединяют при помощи толстой проволоки. В центре клапана формируют пару колец из проволоки так, чтобы болт легко входил в них.
Для сборки желонки своими руками клапан сгибают, затем просовывают внутрь устройства. Болт просовывают в подготовленное в стенке отверстие, далее через кольца из проволоки и другую стенку. С помощью гайки затягивают болт. Он должен легко вытаскиваться и вставляться в кольца для того, чтобы быстро очищать желонку от грязи.
Нюансы окончательной сборки желонки
После того, как подобрана труба необходимого размера, к ней приварен клапан, остается выполнение некоторых операций, без которых желонка не будет готова. Следует сделать заточку снизу трубы для очистки загрязнений со стен скважины во время работы. Для этого выполняют одностороннюю заточку внутри трубы. Рекомендуют произвести термозакаливание заточенного края для сохранения острых свойств в течение длительного периода. Чтобы разрыхлять загрязнения либо почвы с помощью желонки, к краям трубы можно приварить металлические куски либо острые прутья. Сверху желонки с помощью сварки фиксируется петля под металлический трос. Петлю изготавливают при помощи проволоки из металла.
Важно! Петлю следует приварить так, чтобы желонка висела на тросе строго вертикально. Нельзя допускать перекосы желонки, когда она двигается внутри скважины
Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема. Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура
Нельзя допускать перекосы желонки, когда она двигается внутри скважины. Желонку может заклинить внутри шахты, либо это приведет к повреждению стенок. Сверху устройства следует установить с помощью сварки сетку из металла, чтобы шарик не вылетел из желонки во время подъема. Вариантом для закрытия трубы является решетка из проволоки. Далее соединяют трос с желонкой. Вместо троса возможно применение капронового шнура.
Блок для спуска устройства в скважину
Для оборудования спуска и подъема желонки над шахтой ставят специальный блок. Металлический трос вводят на блок. В итоге желонка опускается внутрь шахты по вертикали, процесс поднимания становится легче, не нужно для этого тянуть устройство своими руками.
Внимание! Перед спуском желонки в скважину, стоит осмотреть ее стенки на наличие неровностей, чтобы исключить повреждения устройства
Модернизированная желонка с насосом
Для того, чтобы не вынимать желонку для очистки от грязи, можно модернизировать устройство, применив насос. Трубу заваривают с обратной стороны корпуса и приспосабливают отвод со специальным штуцером, который применяют в отводном шланге. К шлангу подводят насосное оборудование, с помощью которого можно выкачивать нечистоты с крупными частицами.
Данное приспособление облегчает очистку скважины, позволяя работать без опусканий и подъемов механизма. Все грязевые отложения будут извлекаться посредством насоса. Желонку с насосом придется немного приподнимать, чтобы вновь опустить на дно для разрыхления грязи. Данная модернизация оборудования эффективна, когда скважина сильно запесочена либо заилена.
Виды конструкций клапана
Обратный затвор определяет эффективность очистки. Главная его задача – не препятствовать поступлению грунта или грязи в полость трубы при падении желонки и не дать им вылиться наружу при подъеме. Плотное прилегание клапана обеспечит захватывание плотных масс и загрязненной воды.
Лепестковый
Рабочая часть конструкции – один или два плоских лепестка. В изготовлении запирающей поверхности подходит листовой металл, пластик, жесткая резина. Одному лепестку нужна круглая заготовка, которая будет свободно проходить в отверстие трубы.
Лепесток подвижно закрепляют на внутренней стенке устройства. Его можно подпружинить, станет более надежное срабатывание.
Двухлепестковую заслонку делают из овальной заготовки, которую разрезают пополам по меньшей оси симметрии. Затем лепестки подвижно крепят на проходящую по центру трубы металлическую ось.
Лепестки работают по принципу дверки. При ударе о дно шахты грунт давит и открывает дверки. При движении приспособления вверх лепестки-дверки закрываются под весом попавшего в полость грунта.
Недостатки лепесткового затвора – быстрый износ и возможная поломка во время работы, в бурении подойдет только вариант с металлическими лепестками.
На заметку! Чтобы быстро восстановить лепестки, клапан делают в металлическом стакане, который крепится к основной трубе резьбовым соединением.
Запорным элементом такой конструкции выступает металлический шар. Во время гидроудара он поднимается, освобождая заборное отверстие изделия. При подъеме шар запирает вход сферической поверхностью. Внутри длинной трубы нужно предусмотреть ограничитель хода шара. Для этого используют приваренный палец, вкрученный болт или кусок арматуры. С таким приспособлением при подъеме желонки шар быстрее опустится и перекроет отверстие. В результате будет захвачено больше грунта или ила.
Достоинства шарового клапана – надежность работы, изделие не может выйти из строя, он подходит для работ по бурению и прочистке скважин.
Как почистить скважину пластиковой бутылкой
Если описанный выше метод не помогает, значит, дела обстоят намного хуже
В этой ситуации важно определиться: есть ли у вас немалые средства на то, чтобы вызвать пожарную машину. Почему именно её? Потому что давление в пожарном рукаве за полчаса поможет вам справиться с любой пробкой в скважине
ФОТО: YouTube.comДля прочистки рукав опускают в скважину и под давлением подают воду. Поток воды размывает пробку, и дальше уже идёт обычная откачка
ФОТО: YouTube.comБлагодаря сильному напору и широкому рукаву вся работа занимает считаные минуты. Но дорого, очень дорого, даже если вы найдёте варианты неофициально договориться с пожарниками
А можно как-то продублировать эту процедуру? Можно, если у вас есть другой источник воды: бочка с водой, другая скважина или водопровод. Проблема только в том, что без компрессора обеспечить высокое давление не получится. Есть компрессор? Отлично, тогда действуйте по вышеописанному плану. Нет компрессора? В таком случае вам поможет обычная пластиковая бутылка.
ФОТО: YouTube.comНаденьте её на шланг для воды горлышком вниз и зафиксируйте. Опустите в скважину и пустите воду в шланг
ФОТО: YouTube.comПоток воды будет размывать песок, и он осядет в бутылке. Периодически вынимайте шланг с бутылкой из скважины для очистки
В любом случае приготовьтесь к тому, что очистка скважины от ила займёт у вас не один день, а пару или даже больше. Наберитесь терпения, пусть вас греет мысль о том, что вы сэкономите много денег.
А вот ещё немного практических советов по чистке скважины:
Watch this video on YouTube
Чистка скважины своими рукам
Длина такого тросика должна соответствовать глубине скважины. Должно остаться несколько метров в запасе для комфортного использования желонки. Чистка водозабора осуществляется за счет ударения желонки о дно скважины.
Для этого ее необходимо поднимать ото дна на 50-100 см, после чего резко отпускать.
Во время гидроудара металлический шарик, который находится внутри, подымается вверх, тем самым открывая клапан. Именно в этот момент желонка наполняется водой, смешанной с песком и илом. Опускаясь вниз, шар закрывает клапан, не давая грязной воде выходить наружу.
Для того чтобы заполнить желонку полностью, такой процесс необходимо повторить несколько раз
После этого осторожно, без резких движений приспособление поднимается наверх. Вылив содержимое, приспособление снова опускается в скважину. В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя
Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора
В среднем такая конструкция за один раз может поднять наверх до 3 см высоты слоя. Используя показатели, можно наперед рассчитать, с какой частотой необходимо проводить чистку, чтобы не допустить сильного загрязнения водозабора.
Конструкция желонки может иметь и клапан совершенно плоский. Чтобы создать такую конструкцию, необходимо использовать сварку и специальный механизм.
Подшипник на желонку для чистки скважины своими руками
Подшипником называется металлический шар, что погружается внутрь трубы. Замурован он с обеих сторон. Порой его трудно найти в продаже, но ведь вполне можно такой подшипник сделать самому.
Потребуется свинцовая дробь или просто старые подшипники от чего-нибудь. Также нужно взять подходящий по размеру резиновый мячик, разрезать его на две части. Затем засыпьте материал, потом все смажьте клеем по железу, между собой соедините обе половинки.
После того, как самодельная конструкция подсохла, нужно снять резину. Получившийся элемент отшлифуйте на станке. Его же можно использовать для желонки. Конструкция будет прочной, можно смело надеяться, что прослужит она много лет.
Как сделать желонку самому дома + видео
Соорудить желонку для чистки скважины возможно самостоятельно, находясь у себя дома. В ее конструкции нет ничего сложного, для этого понадобится владеть некоторыми навыками:
- уметь производить сварочные швы высокой прочности;
- владеть навыками обращения с болгаркой;
- быть внимательным при разбирании процесса как сделать желонку, и строго соблюдать последовательность выполняемых работ.
Важно соблюдать технику безопасности во время самостоятельного изготовления данной конструкции
Что потребуется
Есть возможность сконструировать своими руками снаряд с плоским либо шаровым клапаном. Для производства желонки своими руками понадобится соответствующий инструмент и специальные материалы:
- сварка;
- ножовка либо шлифовальная машинка;
- труба из металла нужной длины и диаметра;
- металлический трос в длину, равную предполагаемой глубине скважины;
- толстая шайба из прочного металла с внутренним диаметром чуть меньше величины шара и внешним диаметром равным внутреннему диаметру трубы;
- обрезки листового железа и решетки;
- металлический шар, диаметром в два раза меньше ширины трубы.
Вся работа занимает несколько часов. Снаряд должен быть максимально тяжелым, это позволит поднять эффективность работы всей установки.
Изготавливается желонка для скважины своими руками следующим образом:
Изготавливаем снаряд
К низу отрезка трубы следует приварить металлическую шайбу из прочного металла, ее внутренний диаметр должен составлять половину ширины трубы. Подбирается шар, который плотно закрывает шайбу, после чего он опускается в трубу. На верх трубы необходимо приварить решетку в качестве ограничителя для выпадания шара, она сможет пропускать через себя добываемый грунт. С нижней части трубы приваривается несколько заостренных клыков, которые будут разбивать грунт. Все прикрепленные элементы не должны выходить за пределы внешнего диаметра трубы. В верхней части трубы приваривается проушина для крепления металлического троса, способная выдержать всю конструкцию при множественных ее ударах об землю
Важно предусмотреть верху конструкции зацепы для поднятия снаряда вследствие его обрыва
При производстве пластинчатого поршня желонки для бурения скважин — вместо шайбы и шара устанавливается открывающаяся внутрь пластина в виде дверцы. Она открывается во время удара при попадании грунта в снаряд, и закрывается во время подъема снаряда, оберегая грунт от выпадения обратно.
Конструируем треногу
- Берем три швеллера длиною, превышающую длину снаряда в 4-5 раз и свариваем их между собой в виде треноги.
- В точке их соединения крепим специальный блок для протяжки каната.
- Устанавливаем треногу над местом забивания шахты, в ее центр ставим снаряд зубьями вниз и протягиваем трос через блок вверху конструкции.
На этом все, конструкция готова к применению.
Особенности бурения желонкой
Этапы бурения желонкой.
В зависимости от характеристики грунтов порядок выполнения буровых работ с применением желонки может отличаться:
- Если скважина обустраивается на песке, опускать желонку без обсадной колонны можно на глубину не более 10 см.
- Бурение с помощью желонки предполагает подачу воды для укрепления стенок шахты.
- Для эффективной очистки мокрого утрамбованного песка дополнительно применяют специальное долото.
- При бурении шахты на верхнем водоносном слое используют изделие длиной 2 см с клапаном лепесткового типа, усиленным уплотнителем из кожи.
- Обсадная труба при подъеме желонки на плывунах должна не только опускаться, но и проворачиваться, для чего необходимы усилия 2-3 человек.
- На сложных грунтах конструкцию используют при выемке разбитого долотом грунта, при этом конструкцию приподнимают на 10-15 см.
На мягких пластичных почвах порода остается в желонке и при отсутствии клапана, поэтому емкость поднимают на поверхность каждые 0,5-0,7 м. Это выполняется для того, чтобы не повредить конструкцию при подъеме заполненной до верха емкости. Очищают скважину до тех пор, пока в желонку после удара не перестанет набиваться песок и глина.
