Анкерные крепежи для бетонных поверхностей

Характеристики

Главный элемент анкерного изделия — шпилька. На часть шпильки, оснащенную резьбой, накручивается гайка. Другим важным элементом считается втулка, внутренняя поверхность которой оснащена прорезями, похожими на лепестки

Чтобы крепежный элемент прочно удерживал конструкцию, смонтированную на стену, помимо использования качественных анкеров и дюбелей, важно учесть и такие факторы:

  • Насколько качественный материал, к которому крепятся изделия.
  • Типы и размеры крепежных элементов, каждый из которых выбирается с учетом эксплуатационных особенностей и нагрузки.
  • Правильность выбора места для устройства крепежа.
  • Соблюдение технологических правил установки крепежных болтов.
  • Прочностные характеристики самого изделия.

Данный тип крепежа нередко используется, когда нужно зафиксировать на стене какой-то металлический элемент.

Болты анкерного типа используются для крепления деревянных, металлических и других конструкционных объектов к поверхностям, изготовленным из прочного бетона. Сюда относятся:

  • бетонный пол и основание;
  • стены, перегородки;
  • бетонный потолок, изготовленный из ЖБ плит.

С помощью таких болтов проводится крепление балок из металла к стене. Кроме этого, крепежные элементы позволяют надежно закрепить напольные лаги либо потолочные перекрытия. Без дюбеля для бетона не удастся качественно осуществить монтаж светильника или люстры к потолку. А еще с его помощью проводится крепление бруса к бетону. Дюбеля надежно скрепляют металлические трубы и другие элементы лестничных конструкций к бетонной основе. Крепежные изделия специального предназначения позволяют зафиксировать железнодорожные рельсы к перемычкам из бетона, установленным на земле.

Анкер-болт – достоинства и слабые стороны

Все виды анкеров являются универсальными элементами, позволяющими производить крепеж в стенах из различных материалов. Однако учитывая стоимость анкеров, использовать их для крепления легких предметов в стенах из древесины экономически нецелесообразно. Изделие предназначено для обеспечения надежного соединения в твердых материалах, таких как камень, бетон и кирпич.

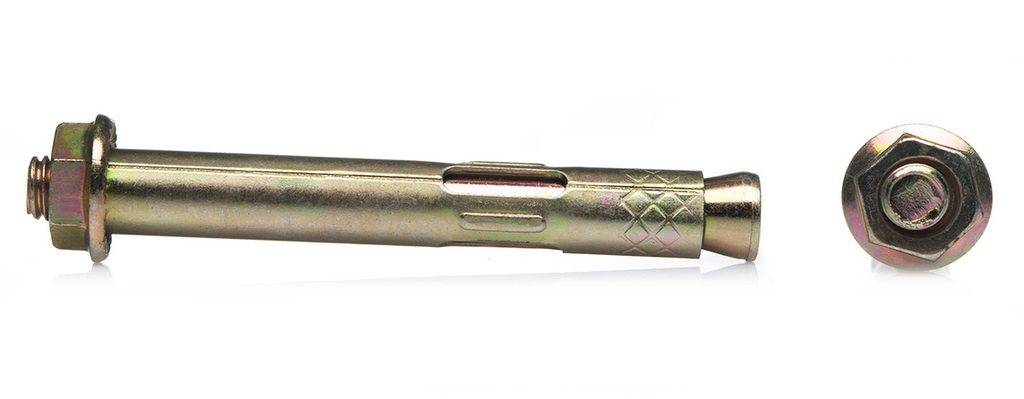

Анкерный болт имеет повышенную нагрузочную способность

Используя специализированный крепеж по назначению, можно в полной мере оценить его преимущества:

  • повышенную нагрузочную способность. По этому параметру анкер занимает лидирующую позицию среди остальных метизов;
  • расширенную номенклатуру фиксаторов. Несложно подобрать оптимальный вариант с учетом особенностей монтажа;
  • применение для изготовления крепежных элементов углеродистой стали. Она устойчива к коррозии и отличается долговечностью;
  • простоту выполнения монтажных операций. Для фиксации не требуется специальное оборудование, а монтаж выполняется в ограниченные сроки;
  • возможность применения анкеров для укрепления имеющейся конструкции;
  • стойкость к воздействию усилий. Неподвижность анкера обеспечивается как в статике, так и в динамике с приложением вибрационных нагрузок.

Наряду с достоинствами, имеется ряд недостатков:

  • повышенная стоимость изделий по сравнению с другими видами метизов;
  • необходимость предварительного выполнения отверстия в твердой основе;
  • подбор конструкции применяемого анкера в зависимости от материала основы.

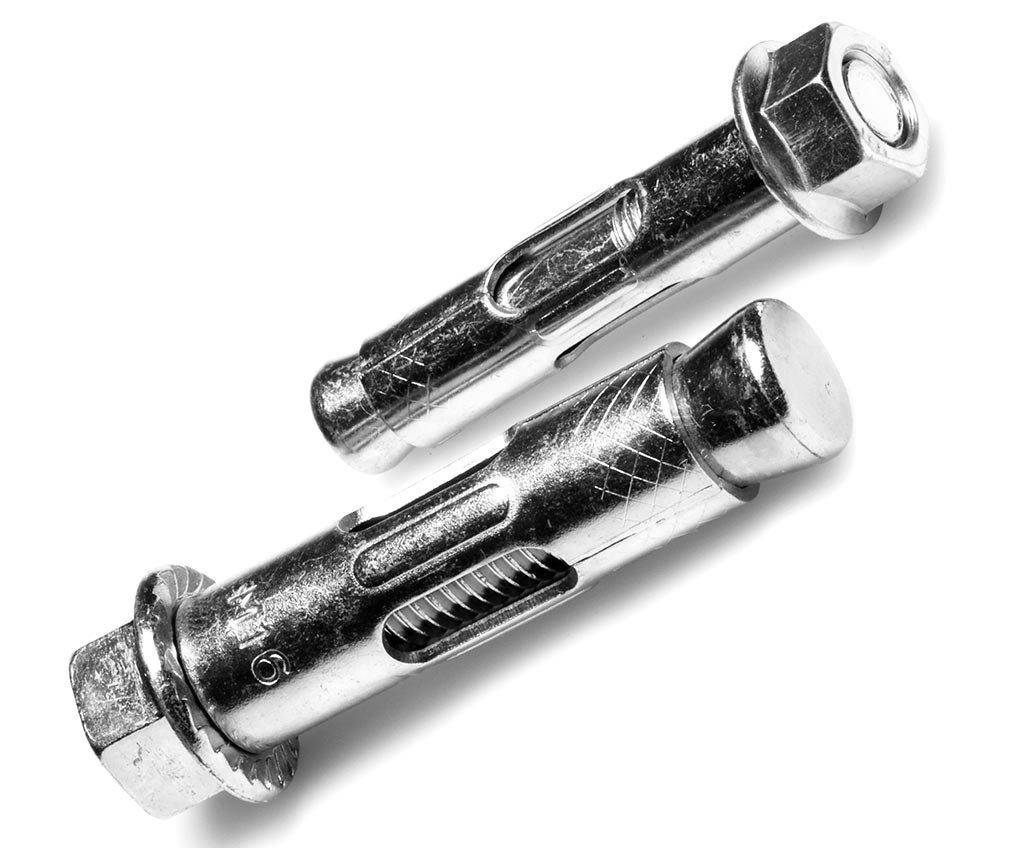

Анкерный болт имеет стойкость к воздействию усилий

Область использования распорных анкеров

Основными преимуществами анкерного болта с распорной гильзой являются:

простота монтажа и демонтажа. Для установки/снятия крепежного элемента не требуется наличие специальных приспособлений. Достаточно подготовить перфоратор и молоток;

Технология установки распорного анкера

  • прочность. Изделия изготавливаются из стали (углеродистая или нержавеющая) и для дополнительной прочности покрываются слоем цинка, что защищает сталь от коррозии;
  • устойчивость к механическим повреждениям и химическому воздействию;
  • эффективность крепления.

Распорные анкера используются:

  • в строительстве. При помощи крепежей данного типа можно произвести сборку и монтаж отдельных элементов крупных конструкций сборного типа, например, столбов электрификации, строительных лесов, ограждений дорог и так далее, а также произвести крепление готовых конструкций к вертикальным или горизонтальным основаниям;
  • в быту. При помощи анкеров с распорными гильзами производится крепление оконных рам, дверей, лестниц, светильников и иных приспособлений.

Анкеры распорного типа рекомендуется использовать для крепления к бетону, кирпичу и иным полнотелым основаниям.

Анкер шпилька с шестигранной головкой

Это классический болт с шайбой, который вкручивается в муфту с продольными прорезями на конце. В качестве распорного элемента служит хвостовая конусообразная гайка.

Монтаж стандартный — высверливают отверстие, очищают его, вставляют анкер с навешенной деталью и слегка подбивают. Остается закрутить анкерные болты на несколько оборотов — гайка конусом входит в муфту и распирает ее.

Анкер шпилька — схема установки

Сфера применения та же, что и у предыдущих видов — крепление тяжелых конструкций к основанию из бетона, камня и полнотелого кирпича.

У этого типа болт может оканчиваться кольцом или крюком. Они позволяют просто навешивать конструкции после монтажа анкера, в остальном отличий нет.

Основные виды и сферы использования

Жидкий фиксатор выпускают в ампулах для одноразового применения или тубах, предназначенных для выполнения до 500 соединений.

Ампульное устройство представляет собой заполненную клеящим составом цилиндрическую капсулу, которую вставляют в предварительно просверленное отверстие. Шпильку или арматуру вкручивают в полость, оболочка химического анкера разрушается.

Двухкомпонентная смесь из смолы и отвердителя, перемешавшись резьбовыми выступами металлической детали, вытекает, заполняет отверстие и поры основы. При отверждении массы образуется надежное соединение, способное воспринимать высокие растягивающие и срезающие усилия.

Для жидкого анкера в тубах используют строительный пистолет, куда помещают картридж со смесью и насадкой-миксером. При его вращении химические элементы перемешиваются, начинается реакция полимеризации. Отверстие заливают клеем и вставляют металлический крепеж. После отвердения раствора соединение нагружают.

Картридж с остатками раствора можно использовать повторно. Для этого привинчивают новую насадку-миксер. Срок годности химических анкеров для бетона — до 12 месяцев.

Состав смеси для бетона включает добавки и раскислители для замедления коррозии арматуры. Такой клей обычно густой консистенции, применяется совместно с гладкими стержнями или шпильками.

Для анкеров с резьбой требуется большая текучесть, ускоренный срок твердения. В этих случаях вклейку деталей проводят полужидким раствором.

Инъекционные анкеры получили широкое применение в строительно-ремонтных работах, где базовая основа из неплотных материалов — шлако- и пеноблоков, пустотелого кирпича, щелевого или ячеистого бетона, а нагрузка на крепления достаточно высока. Это:

  • наружные конструкции — настенные фонари, ограждения, металлические или железобетонные лестничные марши, опоры, козырьки;
  • внутренние — сантехническое оборудование, потолочные светильники, накопительные водонагреватели, подвесные кондиционеры.

Жидкие анкеры незаменимы в возведении каркасных зданий, креплении блоков к несущей системе, тяжелых потолков, оборудования и строительных лесов.

Химический крепеж позволяет выдерживать динамические нагрузки рекламным баннерам, антеннам, радиомачтам, дорожным щитам. Устойчивость к действию воды — ценное качество при использовании его в подводных и гидротехнических сооружениях — бассейнах, дамбах, морских или речных причалах, аквапарках, коллекторах.

Старые кирпичные стены со множеством пор и полостей реставрируют, применяя жидкие химические смеси для крепежа.

Что такое анкерный болт для бетона

Многие слышали, что для решения вопросов крепления к потолку, внутренней и наружной поверхности бетонных стен используется специальный крепежный элемент – анкерный болт. Что это – знают не все. Постараемся разобраться, что такое анкер. Это металлический фиксатор, позволяющий обеспечить надежное крепление мебели, оборудования и приборов на кирпичных, каменных, бетонных и пеноблочных поверхностях, а также на пустотелых панелях и стенах из газонаполненных блоков. Крепежный элемент устанавливается в отверстие с определенными размерами.

Анкер – это устройство для фиксации, способное воспринимать значительные усилия за счет следующих факторов:

  • сил трения, благодаря которым в сформированной полости удерживается цанговая втулка;
  • усилий взаимодействия специального распорного механизма с внутренней поверхностью канала;
  • склеивающих характеристик адгезионных ингредиентов, находящихся внутри высверленного отверстия.

Среди множества разновидностей фиксирующих устройств повышенным спросом пользуются анкеры клинового типа, а также распорные анкеры для бетона. Их конструктивные особенности и технические параметры позволяют фиксирующему элементу увеличивать диаметр рабочей поверхности при разжатии внутри полости. При этом резко возрастает величина силы трения. Антикоррозионное покрытие поверхности такого элемента препятствует возникновению коррозии и повышает ресурс эксплуатации.


Анкерный болт для бетона

Особенности монтажа

Чтобы вбить дюбель в бетонную стену, не обязательно приглашать мастеров. Все можно сделать самостоятельно. Понадобятся такие инструменты и материалы: сам дюбель определенной конструкции, острый гвоздь, электрическая дрель и победитовое сверло (возможно использование перфоратора), изолента, небольшой молоток.

Основные этапы выполнения крепления:

  • Место установки намечается после тщательного проектирования.
  • Ножовкой, гвоздем или чем-либо еще выполняется небольшое углубление на отмеченном месте.
  • Выбирается сверло для электрической дрели соответствующего диаметра – оно должно точно подходить размеру шурупа и требуемого отверстия под него. В отверстие дюбели должны вводиться с усилием, чтобы закрепиться внутри надежно. На сверле желательно сделать отметку куском изоленты по глубине отверстия с небольшим запасом, чтобы ограничить сверление. Дрель должна находиться строго перпендикулярно поверхности. Выполняется отверстие.
  • Из дырки нужно удалить пыль, мусор, крошку – лучше это делать пылесосом, но можно использовать все, что угодно.
  • Далее в отверстие аккуратно монтируется пластмассовый или металлический дюбель для бетона, сильными точными движениями забивается молотком до максимального упора, в него ввинчивается шуруп (если шурупы предполагаются в комплекте конструкции).

Анкерный болт с гайкой – вес, размеры: что говорит нам ГОСТ?

Так как все крепежные элементы – сложные монтажные изделия, то все они имеют соответствующую техническую документацию. Именно из таких документов мы и можем узнать в случае необходимости технические параметры. К примеру, выбирая тот или иной крепеж, мы хотим знать, выдержит ли анкерное крепление вес в 100 килограммов или нет. Благодаря тому, что имеется документация, мы получим ответ на наш вопрос.

Для того, чтоб было понятней, кгс – это обозначение килограмм/силы, где в расчет берется масса в один килограмм и сила, с которой этот килограмм оказывает давление на весы. Дальше вычисления совсем просты, 1 кгс равен примерно одному килограмму любого предмета, исходя из этого, такой анкер выдержит изделие весом в 800 килограмм.

Также абсолютно любой болт имеет соответствующий ГОСТ, который и делит все крепежные конструкции на разновидности по способности выдерживать определенную нагрузку, величине и диаметру крепежного элемента. На больших строительных площадках такая документация помогает при выборе элементов крепления и закупке соответствующего материала.

Расчет нагрузки на болт

Маркировка головки болта обычно содержит следующие данные:

  • клеймо завода изготовителя (JX, THE, L, WT, и т.п.);
  • класс прочности;
  • стрелка «против часовой стрелки» (если левая резьба).

Первая цифра обозначает номинальное временное сопротивление (предел прочности на разрыв): 1/100 Мпа (1/100 Н/мм²;

1/10 кг/мм²). Пример: (класс прочности 9.8) 9*10=900 Мпа (900 Н/мм²; 91,71 кг/мм²).

Вторая цифра обозначает процентное отношение предела текучести к временному сопротивлению (пределу прочности на разрыв): 1/10%. Пример: (класс прочности 9.8) 9*8=720 Мпа (720 Н/мм²; 73,37 кг/мм²).

Значение предела текучести — это максимально допустимая рабочая нагрузка болта, при превышении которой происходит невосстанавливаемая деформация. При расчётах нагрузки используют 1/2 или 1/3 от предела текучести, с двукратным или трёхкратным запасом прочности соответсвенно.

Примеры текучести материала

Примером может послужить обычная кухонная вилка. Изогнув её в одном направлении, можно получить совершенно другой предмет, значит нарушилась ее текучесть, что привело к деформации. Материал при этом только деформировался, но не сломался, что свидетельствует о большой степени упругости стали. Вывод: максимальная прочность намного выше текучести.

Другое кухонное оборудование, например нож, сломается при попытках изменить его форму. Вывод: у ножа одинаковая сила текучести и прочности, такое изделие можно назвать хрупким, несмотря на то, что оно изготовлено из стали.

Процент удлинения — это среднестатистический показатель, который демонстрирует длину деформированной детали еще до начало поломки. Образно, можно называть такого рода болты гибкими, имея ввиду именно способность к удлинению.

Техническая терминология на этот счет довольно простая: относительное удлинение — это не что иное, как процент увеличения образца по сравнению с первоначальным размером.

Фундаментные анкерные болты: ГОСТ, виды, монтаж

Несмотря на то, что фундаменты любого типа являются надежными и прочными элементами строительных конструкций, соединять их со стенами возводимых зданий желательно при помощи специальных крепежей, в качестве которых можно использовать болты фундаментные.

Внедрение фундаментных болтов в монолитную плиту для последующего закрепления несущей колонны

Такие изделия позволяют повысить устойчивость строительной конструкции и отличаются не только своими размерами, но также повышенной прочностью и особой системой фиксации, работающей по принципу якоря, внедренного в структуру строительного материала и находящегося с ним в надежном зацеплении. Чтобы крепления подобного типа эффективно справлялись со своей задачей, необходимо грамотно подбирать их и строго следовать правилам выполнения их монтажа.

Классификация распорных болтов и их размеры

Как правило, распорный анкер имеет маркировку с размерами:

  • (8х6х60);
  • (12х10х100);
  • (16х12х110).

1 цифра — указывает на внешний диаметр распорного анкера;

2 цифра – на внутренний размер анкера;

3 цифра – на общую длину анкера.

Размер анкера будет зависеть от того, сколько весит конструкция, к которой он будет крепиться. Если она тяжелая, то нужен толстый и длинный анкер.

Виды распорных анкеров:

  1. Анкер с шайбой. Имеет широкую шайбу, в результате крепление будет плотно прижато к стенке или к другому основанию.
  2. Анкер с гайкой. Используют для крепления тяжелых конструкций, при этом на весу их держать не надо, анкер вставляется и гайка закручивается.
  3. Анкер с кольцом. В основном используют, чтобы натянуть кабель, веревку, трос, повесить люстру на потолок.
  4. Анкер с крюком. На конце болта имеется загнутый крюк. На них часто вешают нагреватели для воды.
  5. Анкер с ударным распором. Применяют для крепления конструкций из природного материала способом сквозного монтажа.

Самодельный химический анкер из подручных материалов

В сети, остро обсуждается возможность изготовления химического анкера своими руками «дедовским» методом. Когда технологии не были на таком высоком уровне, как сейчас, наши отцы, деды и прадеды самостоятельно изобретали разные способы, для облегчения процесса ремонта и строительства. Сейчас, дело может заключаться не только в высокой стоимости подобных работ, но и в их нецелесообразности в тех или иных случаях. Например, при ремонте сарая или кладовки, зачастую нет необходимости в использовании дорогих технологий, поэтому их можно заменить аналогами, например – химическими анкерами из олифы и цемента. Сравним несколько вариантов самодельных анкеров, чтобы понять, какой из них лучший.

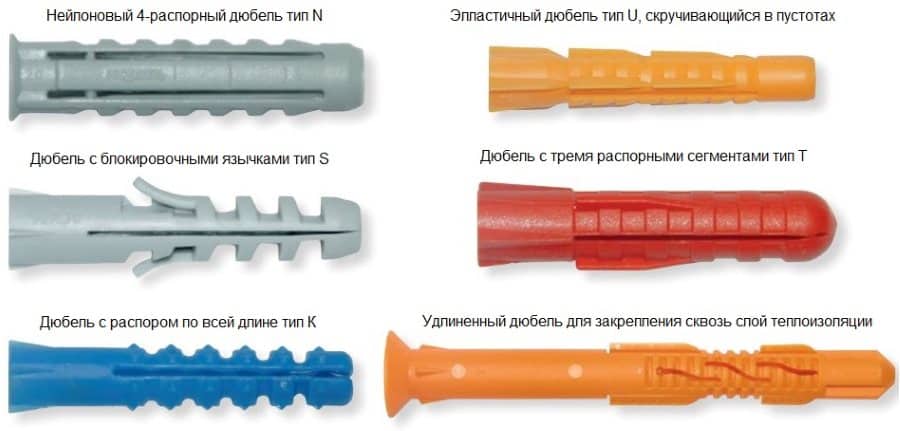

Виды дюбелей

Перед тем, как забить в бетонную стену дюбель-гвоздь, необходимо тщательно изучить конструкции и особенности всех существующих креплений, чтобы выбрать единственно правильный вариант. Наиболее эффективными и популярными считаются: распорные, химические, фасадные, типа гвоздь, бабочка, КВТ, универсальные, GB и т.д. Есть саморезы для бетона без дюбелей.

Классические

Такая конструкция представляет собой пластмассовую втулку с насечками по всей длине и усиками, а также вставляемый в нее специальный стержень, который гарантирует прочность и надежность крепежа. При забивании стержня во втулку пластмасса расширяется в отверстии, гарантируя качественное крепление.

Саморез в бетон без дюбеля

Дюбель-саморез для бетона выполняется с переменной резьбой, вкручивающейся прямо в монолит. Сначала, как обычно, сверлят отверстие меньшего диаметра, потом закручивают нагель, в процессе чего переменная насечка расширяет полость, а резьба фиксирует саморез.

Крепеж отличается высокой несущей способностью, прочностью, демонтируется очень трудно, в связи с чем относится к виду стационарных крепежей.

Распорный

Такой дюбель подходит для крепления жестких конструкций – обычно выполнен в виде шифера, забивается в монолит молотком. Могут быть разными и крепежные детали (в виде цилиндра или трубчатой формы), распорок может быть 2-3, с шипами. Соединение получается крепким, подходит для рыхлых материалов, с пустотами.

Бабочка

Такой вариант подходит, когда выполняется крепление дюбель-гвоздями к бетонной стене, которая очень тонкая. Гильза крепится в отверстие, а тыльная ее сторона в процессе вставки шурупа в бетон сворачивается, что надежно фиксирует дюбель.

Универсальный

Универсальные дюбеля металлические для бетона напоминают распорные. В пустотелых стенах в процессе вворачивания гвоздя гильза заворачивается в узел, фиксируя крепеж по типу «бабочки». Одно и то же крепление допускается использовать для самых разных типов монолита.

Фасадный

Используется для монтажа различных теплоизоляционных конструкций. Похож на распорный, но обладает большей длиной и большей шляпкой. Стержень и гильзу делают из ударостойких материалов.

Химический

Данный тип крепежа отличается от всех остальных. В составе конструкции есть капсула с клеем и металлический шуруп. Обычно используют такой крепеж для газобетона.

Сначала в отверстие вставляется соответствующая его размерам капсула, разбивается, из нее наружу выходит клеящее вещество, в него вставляется металлический стержень.

КВТ

Актуален только для газобетонных монолитов. Обладает широкой резьбой, которая гарантирует качественное крепление в пористых структурах.

GB

Обычно такие изделия используют в работе с полистиролбетоновыми блоками. Гильза чем-то напоминает распорную, но выполнена в виде спирали. Дюбель способен выдерживать серьезные нагрузки, поэтому его можно использовать для крепления вытяжек, подвесных шкафов, разного типа полок и бытовых предметов с большим весом, техники.

Варианты изготовления

Наиболее распространены следующие виды анкера для дерева:

  • болт с шестигранной головкой. Его применяют для крепления различных кронштейнов, пластин и других плоских и больших конструкций с проушинами к деревянным основаниям;
  • шпилька с гайкой, который вкручивается ключом (рожковым или разводным);
  • крюк, играющий роль прочного подвеса и подходящий для монтажа люстр, подвесных полок, фонарей и так далее;
  • кольцо выполняет те же функции, что и крюк. Главная его отличительная особенность — кольцо мешает подвешенному изделию соскочить с него при перемещении в пространстве (например, кольцо можно использовать при создании детских качелей). Для прикрепления к нему подвесной конструкции применяют резьбовые или пружинные карабины.

Подготовка к установке анкера в бетон

Под вопросом «как установить анкер в бетон» подразумевается не только сама процедура установки, но и выбор типоразмера метиза. Ведь неправильный выбор крепежа чреват негативными последствиями. В этом случае возможны разрушения или трещины в бетоне, поломка крепежного элемента, его изгиб или вырыв, преждевременная коррозия.

Выбирая анкер, следует ознакомиться с его техническими характеристиками, указанными на упаковке (например, 8 10/60-115). Это означает:

  • Первая цифра – диаметр резьбы. Она важна для выбора ключа, если снаружи есть шестигранная головка.
  • Вторая – наружный диаметр втулки. По нему подбирают сверло.
  • Третья – глубина отверстия под установку. Необходима для выбора анкера по толщине стены.
  • И последняя – общая длина крепежа.

Усиленный вариант – двухраспорный крепеж

За счет того, что требования потребителя постоянно растут, и возникает потребность в монтаже достаточно тяжеловесных конструкций, было решено немного модифицировать крепеж. Так на рынке стройматериалов появилось модифицированное изделие – анкерный болт с гайкой двухраспорный. Такая технология позволила в достаточной мере увеличить удерживающую силу такого крепления.

Сама конструкция – это все та же шпилька, но в качестве удерживающего механизма в этом случае используются две втулки, одна из которых имеет форму клина и заходит во вторую втулку. Таким образом, затягивая гайку, мы увеличиваем удерживающие свойства, равномерно распределяя силу по всей длине крепления. Такую же технологию использует в своей конструкции двухраспорный анкер с кольцом, и, как показывает практика, довольно успешно.

Обычно при работе станок создает некую вибрацию, которая, как правило, не нужна, и если раньше станок просто крепили к полу с помощью бетона, то сегодня проще всего использовать универсальное крепление и избавиться от нежелательной вибрации при работе.

Как применять?

Для использования химического анкера в быту необходимо соблюдать правила и учитывать время схватывания и время застывания жидкого дюбеля. Работы с клеящим веществом производить в одноразовых перчатках и защитных очках. Для выполнения работ понадобится дрель, крепление, строительный пистолет или диспенсер, специальная щетка и ручной насос. Монтаж инъекционных анкеров проводится поэтапно:

Сделать отверстие дрелью необходимой длины и диаметра под крепление.
Прочистить его специальной щеткой и продуть насосом. Эту процедуру повторить несколько раз, чтобы тщательно очистить. Если этого не сделать, пыль и грязь может смешаться с клеящим веществом, что может повлиять на прочность фиксации.
Затем вставить тубу в строительный пистолет, надеть миксер, который идет в комплекте, заполнить отверстие клеем и вставить крепление. Первые 10 сантиметров клея, которые выдавливаются из тубы, не используются.
После полного высыхания можно использовать конструкцию или крепление

На тубе жидкого анкера указывается время застывания, но важно учитывать влажность и температуру воздуха.

При работе вещество должно смешаться и иметь однородный цвет.

Несущая способность

Эксплуатационные характеристики креплений при стандартной глубине заделки в основание из тяжелого бетона В20 (С20/25).

У каждого вида болтов имеется своя несущая способность, которая характеризуется той нагрузкой, какую болт способен выдержать без разрушений и без нарушений целостности скрепления с материалом. В первую очередь несущая способность будет зависеть от материала, из которого крепеж изготовлен. Для этого используют в основном различные виды стали высокого качества — антикоррозийные, конструкционные, нержавеющие, а также цветные металлы. За исключением латуни, почти все цветные металлы имеют наименьшую прочность. Как правило, несущую способность указывают на упаковке или на нем самом.

Надежность соединения

Расчет на вырыв.

Проведение такой проверки производится непосредственно на месте работы. В зависимости от материала стены можно будет определить и надежность соединения. Если в качестве материала выступают кирпич или бетон, около 350 кг составит нагрузка на вырыв. Для крепления довольно тяжелых объектов такого показателя вполне достаточно. Когда материалом является ячеистый бетон, нагрузка его будет в пределах 230 кг. Следует иметь в виду, что установка крепежа должна осуществляться в соответствии с требованиями и рабочими свойствами материала. Для высотного монтажа, к примеру, этого не будет достаточно — здесь рекомендуется выбирать химические, у которых нагрузка на вырыв примерно 700 кг.
