Армирование фундамента своими руками: схемы, инструкции

Чтобы избежать проблем

При устройстве фундамента частного дома трудно предвидеть, каким нагрузкам он подвергнется в будущем. Возможно, хозяину понадобится установить массивный токарный станок или устроить танцзал в доме, произойдёт прорыв водопровода, по соседству будет воздвигнуто мощное строение, вызвавшее подъём грунтовых вод или новое подземное течение. Нагрузки изменятся, фундамент, не рассчитанный на кардинальные изменения нагрузок, лопнет и просядет, следом разрушится здание.

Если наиболее целесообразным вариантом застройщик посчитал устройство ленточного фундамента, то для его гарантированной надёжности армирование необходимо. И как должно проходить армирование фундамента, расчет арматуры, укладка и вязка следует знать хотя бы примерно, даже если строить ваш дом будут другие люди.

Ленточный фундамент в разрезе Источник ar.aviarydecor.com

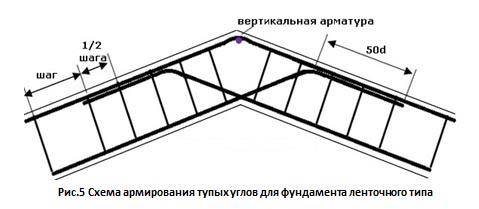

Армирование углов

Наиболее сложной работой считается армирование углов. Делается оно изогнутыми арматурными прутами, которые соединяют стыкующиеся участки каркаса. На данном этапе работы строители теряют уверенность в том, следует ли армировать ленточный фундамент изогнутыми прутьями по углам. Так, кладут пруты под прямым углом, а это совершенно не допустимо.

При таком конструировании нельзя выстроить правильную жесткую основу для надежного фундамента. На нем дом простоит недолго, так как такое некачественное армирование будет способствовать появлению трещин по углам и разрушению фундамента.

Правильное армирование углов обеспечивает крепкое сцепление лент основы. С этой целью пруты скрепляют в один каркас хомутами, а на стыках углов ставят особые усиления. В сравнении со средней частью основания, где стяжки ставятся с промежутками в 25 см, по углам этот интервал допускается вполовину меньше. Такой тип армирования углов обеспечит полную целостность и надежность всему фундаменту.

Фундамент – основание всего строения. В процессе его заливки нельзя пренебрегать главными правилами и особенностями строения, так как данный этап является залогом успеха строительства всего дома. Главное – это помнить во время армирования ленточного типа основы, который часто подвергается огромным нагрузкам.

СП 24.13330.2011

Таблица 7.2

Примечания

1 Над чертой даны значения R для песков, под чертой — для глинистых грунтов.

2 В таблицах 7.2 и 7.3 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м — от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки.

Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота.

При проектировании путепроводов через выемки глубиной до 6 м для свай, забиваемых молотами без подмыва или устройства лидерных скважин, глубину погружения в грунт нижнего конца сваи в таблице 7.2 следует принимать от уровня природного рельефа в месте сооружения фундамента. Для выемок глубиной более 6 м глубину погружения свай следует принимать как для выемок глубиной 6 м.

3 Для промежуточных глубин погружения свай и промежуточных значений показателя текучести I_L глинистых грунтов значения R и f_i в таблицах 7.2 и 7.3 определяют интерполяцией.

4 Для плотных песков, плотность которых определена по данным статического зондирования, значения R по таблице 7.2 для свай, погруженных без использования подмыва или лидерных скважин, следует увеличить на 100 %. При определении плотности грунта по данным других видов инженерных изысканий и отсутствии данных статического зондирования для плотных песков значения R по таблице 7.2 следует увеличить на 60 %, но не более чем до 20 000 кПа.

5 Значения расчетных сопротивлений R по таблице 7.2 допускается использовать при условии, если заглубление свай в неразмываемый и несрезаемый грунт составляет не менее, м:

4,0 — для мостов и гидротехнических сооружений;

3,0 — для зданий и прочих сооружений.

6 Значения расчетного сопротивления R под нижним концом забивных свай сечением 0,15×0,15 м и менее, используемых в качестве фундаментов под внутренние перегородки одноэтажных производственных зданий, допускается увеличивать на 20 %.

7 Для супесей при числе пластичности I_р ≤ 4 и коэффициенте пористости e < 0,8 расчетные сопротивления R и f_i, следует определять как для пылеватых песков средней плотности.

8 При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

Таблица 7.8

Глубина заложения нижнего конца сваи h, м	Расчетное сопротивление R, кПа, под нижним концом набивных и буровых свай и свай-оболочек, погружаемых с выемкой грунта и заполняемых бетоном, при глинистых грунтах, за исключением просадочных, с показателем текучести I_L, равным
0,0	0,1	0,2	0,3	0,4	0,5	0,6
3	850	750	650	500	400	300	250
5	1000	850	750	650	500	400	350
7	1150	100	850	750	600	500	450
10	1350	1200	1050	950	800	700	600
12	1550	1400	1250	1100	950	800	700
15	1800	1650	1500	1300	1100	1000	800
18	2100	1900	1700	1500	1300	1150	950
20	2300	2100	1900	1650	1450	1250	1050
30	3300	3000	2600	2300	2000	—	—
≥ 40	4500	4000	3500	3000	2500	—	—
Примечания 1. В таблице 7.8 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м – от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки. Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота. 2. Для промежуточных глубин погружения свай и промежуточных значений показателя текучести I_L глинистых грунтов значения R в таблице определяют интерполяцией. 3. При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

7.2.8 Расчетное сопротивление R, кПа, грунта под нижним концом сваи-оболочки, погружаемой с частичной выемкой грунта, но с сохранением грунтового ядра высотой не менее трех диаметров оболочки на последнем этапе ее погружения (при условии, что грунтовое ядро образовано из грунта, имеющего те же характеристики, что и грунт под нижним концом сваи-оболочки), следует принимать по таблице 7.2 с коэффициентом условий работы грунта, учитывающим способ погружения свай-оболочек в соответствии с позицией 4 таблицы 7.4, при этом расчетное сопротивление в указанном случае относится к площади поперечного сечения сваи-оболочки нетто

Чертеж

Перед началом работ в обязательном порядке надо подготовить чертеж армирующей конструкции с учетом всех параметров нагрузки.

Там, где не требуется особого усиления, размер ячеек арматуры делают постоянным. Расстояние между прутьями обычно составляет от 20 до 40см. Если речь идет о кирпичном здании, то промежуток между прутами должен быть не больше 20см. Если возводится легкий каркасный дом, то расстояние может быть увеличено.

Важно! По технологическим правилам, промежуток между прутками может быть больше толщины бетонной плиты не более чем в 1,5 раза. Обычно армирование плиты производится двумя рядами

Вертикально ряды скрепляются между собой стержнями

Обычно армирование плиты производится двумя рядами. Вертикально ряды скрепляются между собой стержнями.

На торцах плиты армирование производится с помощью П-образных хомутов. Длина такого хомута должна быть больше толщины основания из бетона, как минимум, в два раза. Вязка арматуры монолитной плиты производится на обоих уровнях – верхнем и нижнем.

Точки максимальной нагрузки

В зонах расположения несущих элементов шаг армирования уменьшается. В этом случае прутья начинают укладывать в два раза чаще.

Армирование монолитной плиты фундамента осуществляется в комплексе с совместной обвязкой с каркасами монолитных стен. В связи с этим, заливая бетон, обязательно оставляют торчащими снаружи металлические стержни. Затем их загибают и используют для привязки к каркасной основе здания.

Связка каркаса

Прутья в составе армирующей конструкции можно соединять между собой двумя способами. Их можно сварить либо связать.

Итак, как вязать арматуру для монолитной плиты:

Для связки применяется проволока, диаметр которой составляет 2-3мм.

Прутья обматывают руками или применяя специальное оборудование для обмотки металлических прутков.

Важно! Сварка все-таки считается наименее предпочтительным вариантом, поскольку в результате каркас получается жестким и неподвижным. Из-за этого очень страдает качество и надежность фундамента

Кроме того, под действием температуры металл плавится, что, безусловно, не добавляет прочности изготовленной конструкции.

Основные способы армирования

Существуют следующие способы:

Стержневое армирование при помощи арматурных прутков из металла или композитных материалов.
Дисперсное — усиление стяжек с помощью волокнистых материалов или металлической стружки.
Слоевое армирование представляет собой послойное нанесение раствора с промежуточной установкой армирующих сеток.

Для усиления ленточного фундамента возможно применение только стержневого способа. Используются два варианта — с двумя и с тремя рабочими стержнями в горизонтальных решетках. Выбор нужного варианта обусловлен шириной ленты.

Поскольку требованиями СНиП расстояние между крайними стержнями в решетке ограничено до 40 см, использование трех стержней требуется для основания шире 50 см. При этом, можно применить три и даже более стержней и на узкой ленте.

Нормы СНиП ограничивают минимальное расстояние между соседними прутками в два диаметра, что позволяет собрать достаточно плотную решетку. Однако, такого никогда не делается, поскольку это нецелесообразно и создает непроизводительный расход арматуры.

Связывание арматурного каркаса

Если до проведения строительных работ были произведены расчеты максимальной нагрузки, создаваемой конструкцией здания на фундамент, способ соединения выносится непосредственно в рабочий чертеж. Но на практике для объединения элементов металлического каркаса применяется метод связывания или сварка. При этом от сварки строители постепенно отказываются, поскольку нагрев металла становится причиной его деформации и изменения структуры. Метод связывания лишен подобных недостатков, обеспечивая решетку дополнительной гибкостью.

Несколько советов по правильной вязке арматуры:

При соединении прутков по длине оставляется нахлест порядка 250 мм или больше;
Используя стержни различного диаметра, более тонкие следует расположить сверху;
Вязка предпочтительнее сварки, только в исключительных ситуациях следует переходить на сварочный метод;
В зонах повышенного прогиба конструкция усиливается дополнительными прутками.

Пример схемы (чертежа) армирования плитного фундамента.

Порядок возведения каркаса для армирования фундаментных плит:

Создание опалубки по внешнему периметру, установка рулонного гидроизолирующего материала;
Монтаж горизонтального пояса арматуры на высоте 50 мм от нижерасположенной песчано-гравийной подушки. Необходимо следить, чтобы прутки не касались стенок опалубки и подушки;
Установка вертикальных прутьев с шагом 20-40 см. Они связываются с элементами горизонтального пояса в нижнем основании. По углам вертикальные прутки можно устанавливать с меньшим шагом, укрепляя их продольными прутками, чтобы увеличить прочность конструкции;
Для элементов горизонтального пояса лучше выбрать интервал в 15 см или меньше (в зависимости от толщины плиты);
Верхняя кромка вертикального пояса должна находиться выше плиты, чтобы объединить армирующий слой плиты фундамента с конструкцией стен.

Далее вся конструкция будет залита бетоном.

Инструкция по этапам

Подготовительные работы:

Расчистить и выровнять предполагаемую площадку строительства.
Вынести на местность план при помощи маячков с леской.
Вырыть котлован. Иногда при армировании фундамента своими руками основание делают непосредственно в аккуратно вырытых траншеях, где боковые стенки грунта играют роль опалубки. Сроки очень сжаты, так как под воздействием первого же дождя поверхностные воды частично размоют его. В этом случае армкаркасы изготавливают заблаговременно, до начала рытья траншей. По технологии правильнее будет устроить общий котлован под фундамент, утрамбовать землю и сделать щебеночное основание 20 см на подушке из песка, залив все поверх бетонной подготовкой толщиной 10 см.
Далее установить опалубку согласно планировке.
Подготовить все к армировке. Прутки нарезать нужной длины и сделать отгибы. Для облегчения представления о том, как будет выглядеть армокаркас, можно составлять для себя набросок, схему, в которой обозначить зазоры, получившиеся длины и другую вспомогательную информацию.

Устройство каркаса:

1. Нарезка. Необходимая длина определяется по высоте основания минус верхний и нижний зазоры под защитный слой бетона. Для вертикальных прутьев расчет будет складываться так: длина арматуры = высота фундамента – 50 см снизу – 50 см сверху. Для укладываемых по ширине, а также продольных рабочих стержней длина определяется аналогично.

2. Сбор каркаса. Вспомогательные материалы – это специальная проволока и вязальный крючок для нее, пластиковые фиксаторы и временные подпорки. Длинные прямолинейные участки собираются на земле, затем опускается в опалубку. Проволока должна быть обожженная (иначе она будет ломкая), отрезанная необходимой длины и сложенная вдвое. Чтобы самому зафиксировать ей одно перекрестие стержней, к примеру, диаметром 12 мм, надо отрезать кусок проволоки не менее 200 мм, а для большего диаметра или количества связываемой арматуры – длиннее. То есть 2 прутка по 12 мм (24 мм) нужно обхватить (умножить на два) и перекрутить между собой «хвосты» (как минимум 50 см) получится 100 мм, плюс для повышения прочности она должна быть сложена вдвое = 200 мм, при этом необходимо руководствоваться схемой.

3. Установить каркас в опалубку. Чтобы обеспечить защитный слой бетона снизу фундамента, можно воспользоваться специальными несъемными пластиковыми фиксаторами (подставками). Использовать для этого стальные подставки или арматуру запрещается, так как оставшийся там без защитного слоя метал, подвержен ржавчине и может «заразить» ей весь каркас. Деревянные брусья тоже не рекомендуются, так как они впитывают влагу и могут передать ее металлическому каркасу, который начнет ржаветь.

4. Выполнить правильное армирование углов согласно инструкции. Для этого применяются гнутые с требуемым радиусом стержни, с заданной величиной перепуска. Также устраиваются и Т-образные примыкания основания.

Распространенные ошибки и рекомендации

Устраивать углы при помощи прямых пересечений не советуется, гнуть арматуру очень тяжело. Порой при армировании углов ленточного основания прибегают к хитростям: раскалить металл до более податливого состояния и согнуть, или сделать подпил болгаркой и согнуть в этом месте – ни один, ни другой вариант неприемлем. Потерянная в этих манипуляциях почти вся прочность прутьев при неравномерной просадке сооружения может привести к тому, что фундамент не выдержит, и трещина пойдет по углу на всю высоту строения.

Зачастую при устройстве фундамента своими силами есть непреодолимое стремление «сделать все понадежнее и покрепче, что б наверняка», это приводит к увеличению стержней, диаметра и шага, при этом затрачивается необоснованно больше материала, средств и сил. Процент армирования колеблется от 0,1% до 4% от площади сечения основания, для частного строительства значения 0,1% будет больше чем достаточно.

Армирование подошвы ленточного фундамента

На грунтах с не очень высокой несущей способностью, на пучнистых почвах или под тяжелые дома, часто ленточные фундаменты делают с подошвой. Она передает нагрузку на большую площадь, что придает большую стабильность фундаменту и уменьшает величину просадок.

Чтобы подошва от давления не развалилась, ее также необходимо армировать. На рисунке представлены два варианта: один и два пояса продольной арматуры. Если грунты сложные, с сильной склонностью к зимнему печению, то можно укладывать два пояса. При нормальных и среднепучнистых грунтах — достаточно одного.

Уложенные в длину пруты арматуры являются рабочими. Их, как и для ленты, берут второго или третьего класса. Располагаются друг от друга они на расстоянии 200-300 мм. Соединяются при помощи коротких отрезков прутка.

Два способа армирования подошвы ленточного фундамента: слева для оснований с нормальной несущей способностью, справа — для не очень надежных грунтов

Если подошва неширокая (жесткая схема), то поперечные отрезки — конструктивные, в распределении нагрузки не участвуют. Тогда их делают диаметром 6-8 мм, загибают на концах так, чтобы они охватывали крайние прутки. Привязывают ко всем при помощи вязальной проволоки.

Ели подошва широкая (гибкая схема), поперечная арматура в подошве тоже является рабочей. Она сопротивляется попыткам грунта «схлопнуть» ее. Потому в этом варианте подошвы используют ребристую арматуру того же диаметра и класса, что и продольную.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

цемента М 300 – М 800,
щебня гранитных пород,
среднефракционного песка,
воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

до 70 см – без продольной арматуры;
от 71 до 90 см – один ряд;
от 91 до 130 см – два ряда;
от 131 до 170 см – три ряда;
от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

Вес всех конструкций дома, включая фундамент.
Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

T — удельная нагрузка от максимального веса строения (см. выше);
k – коэффициент запаса (1,1);
S – площадь подошвы (S = P/T);
R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Почему необходимо армирование?

Фундамент, вне зависимости от того, какого он типа, делают, чаще всего, из бетона. Материал этот имеет особенность: он выдерживает большое давление и сжатие, но плохо справляется с воздействием на изгиб и растяжение.

При строительстве любых сооружений редко удается распределить нагрузки равномерно. В итоге возникает момент изгиба, что может обернуться разрушением бетонной конструкции.

Армирование плитного фундамента достаточно трудоемкий процесс, поэтому, если нет опыта, лучше доверить это специалистам

Армирование плитного фундамента выполняют для того, чтобы усилить монолит именно по данному показателю. В итоге получается своего рода дуальная конструкция (несмотря на то, что это монолит), где бетон держит вес, арматура противостоит растяжению и линейной деформации.

Расчетный этап

На проектной стадии важно квалифицированно рассчитать, какая нужна арматура для ленточного фундамента. Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания при длительном ресурсе эксплуатации

Выполняя расчет на подготовительном этапе работ, следует проанализировать множество факторов:

особенности почвы в условиях конкретной строительной площадки;
действующие нагрузки, который воспринимает арматурный каркас;
масса здания, обусловленная особенностями конструкции и используемыми материалами;
климатические условия в районе строительства;
реакцию почвы, связанную с близким расположением грунтовых вод и промерзанием грунта при отрицательной температуре.

Правила армирования ленточного фундамента предусматривают особый подход к выбору материала в основе

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени заглубления основания в грунт:

На ограниченную до 0,5 м глубину для твердых почв, не склонных к пучению.
На увеличенную ниже уровня промерзания грунта глубину погружения для проблемных почв.

На этом варианты не исчерпываются. Ведь строительная наука не стоит на месте, разрабатываются новые опорные конструкции, обладающие повышенной прочностью. Внедрен и проверен в эксплуатации новый вариант основания, когда монолитная усиленная плита заливается на предварительно выполненный ленточный армированный каркас. Какая лучше конструкция основы, определяют на проектной стадии с учетом конкретных условий реальной местности. В зависимости от особенностей выбранной согласно проекту основы, проектировщиками принимается решение, выполнять ли армирование ленты или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Сплошная плита

Толщина перекрытия чаще всего принимается равной 200 мм. Армирующий каркас в этом случае включает в себя две сетки, расположенные друг над другом. Такие сетки нужно связать из стержней диаметром 10 мм. В середине пролета устанавливают дополнительные пруты усиливающей арматуры в нижней части. Длина такого элемента назначается 400 мм или более. Шаг дополнительных прутов принимают таким же, как шаг основных.

В местах опирания нужно тоже предусмотреть дополнительное армирование. Но располагают его в верхней части. Также по торцам плиты нужны П-образные хомуты, такие же как в фундаментной плите.

Пример армирования плиты перекрытия

Расчет армирования плиты перекрытия по весу для каждого диаметра стоит выполнить до закупки материала. Это позволит избежать перерасхода средств. К полученной цифре прибавляют запас на неучтенные расходы, примерно 5%.

Для соединения элементов каркаса между собой пользуются двумя способами: сварка и связывание. Лучше вязать арматуру для монолитной плиты, поскольку сварка в условиях строительной площадки может привести к ослаблению конструкции.

Расчёт с запасом

Армирование фундамента – это устройство в его массиве каркаса из металла, призванного создать из бетона единую трудноразрушимую конструкцию.

Произвести точный инженерный расчёт фундамента небольшого индивидуального здания сложно и дорого, требует геологических изысканий, сопоставлений с перспективными проектами застройки местности в целом, характеристик грунта и подземных вод и решения ещё длинного списка вопросов.

Исходя из этого, частные застройщики руководствуются двумя основными правилами возведения фундаментов:

Основание фундамента должно залегать ниже глубины промерзания почвы по максимальным показателям региона застройки.
Армирование ленточного фундамента обязательно и выполняется в соответствии с общими рекомендациями стандартов с запасом прочности.

Основные правила выполнения армирования Источник sevparitet.ru

Как работает арматура

Арматурой в строительстве принято называть стержни различных диаметров и форм для противодействия сжимающим и растягивающим нагрузкам, внутренним и наружным. Деление на виды, классы и группы зависит от заданных арматуре свойств и характеристик.

Разделение на группы арматуры зависит от характеристик:

материал изготовления;
форма профиля;
способ использования;
техника монтажа;
назначение.

В устройстве фундаментов важно пространственное расположение арматуры. Продольно ориентированные арматурные элементы работают на минимизацию образования трещин, перераспределяя на себя нагрузку на поверхность продольно направленных конструкций

Поперечная арматура связывает бетон в зоне сжатия с арматурой продольной, перераспределяя и снижая нагрузки.

Зачем нужна арматура: сверху просто бетонная балка, а снизу – армированная Источник rmnt.mirtesen.ru

При изучении маркировки арматурной стали практическое значение для частного застройщика имеют обозначения С и К после числового значения предела текучести

Индекс С говорит о возможности сварки арматуры, отсутствие этого индекса означает нежелательность сварки из-за хрупкости соединения. Обозначение К указывает на повышенную стойкость арматуры к коррозии.
