Достоинства и недостатки буронабивного фундамента с ростверком, правила его обустройства

Особенности установки буронабивных свай под каркасный дом

На первом этапе, при устройстве подобных свай бурятся скважины. Для того, чтобы определиться с необходимой глубиной бурения, анализируется грунт в предполагаемом месте строительства. Бурится скважина на 1.5 метра. В полученые скважины, строители устанавливают объемный каркас, для которого используется вязаная или сваренная арматура. В некоторых проектах в ход идут металлические прутья, заменяемые объемную арматуру, хоть это и влияет на параметры самих свай.

Как только арматура будет размещена, в скважину опускается опалубка, состоящая из обсадной трубы. Ее задача – обеспечить правильное распределение бетона. Опалубка также необходима для того, чтобы защитить сваю от возможных плывунов. После этого сваи подрезаются под один уровень и заливаются бетоном. Как только все сваи будут заполнены, бетон уплотняется вибрациями. После этого необходимо выждать несколько дней для полного застывания бетона, чтобы была возможность продолжать строительный процесс.

С первого взгляда может показаться, что это достаточно простая технология, но на самом деле в ней кроется множество нюансов, о которых знают лишь специалисты, работающие в данной области.

Частичная и полная опалубочная конструкция

После выполнения первого этапа переходят ко второму – установке опалубки в пробуренную скважину. Однако в ряде случаев можно обойтись и без этого — функцию опалубки может выполнять грунт, но при условии, что его плотность достаточно высока и он не осыпается. В этом случае остается лишь выставить верхнюю часть полученной конструкции, чтобы можно было изготовить оголовки свай.

В случае использования в качестве опалубки грунта в нем делают отверстия с помощью наконечника сечением 200-250 мм на 90 и до 150 мм в глубину, которую определяют с учетом состояния почвы. Если структура почвы такова, что ее приходится раскапывать, то на роль опалубки могут быть выбраны стальные или асбестоцементные трубы подходящего диаметра. В процессе изготовления фундамента на буронабивных сваях можно использовать обычный рубероид, который сворачивают в рулон, придавая ему форму трубы.

Решить проблему возможного выдавливания буронабивного фундамента, которое может случиться во время сезонного вспучивания, можно при помощи оголовника:

  • Его необходимо установить на 0,5 м (или больше) ниже уровня земли.
  • Далее на него надевают чехол из кровельной стали из оцинковки, а поверх пару слоев пленки или толя.

На языке специалистов этот чехол носит название «рубашки». По правилам, она должна быть выполнена на всю глубину сваи. Подобная рекомендация объясняется следующими причинами. Когда почва начинает приподниматься, она скользит по установленной защите или пробует приподнять его, при этом само основание не перемещается. Еще одним ценным качеством рубашки является ее способность предотвратить стекание цементного молока в грунт, а это позволяет сохранить на первоначальном уровне прочность бетона.

В процессе изготовления каркаса необходимо провести специальные мероприятия по предотвращению смещения и контакта арматуры с грунтом. Это можно сделать с помощью временных деревянных подпорок или клиньев. По мере того, как скважина будет заполняться, их можно убирать.

Прежде чем приступить к укладке бетона, необходимо нанести границу нижнего края ленточного фундамента, который у специалистов называется ростверком. Это делается при помощи специального инструмента — нивелира либо строительного гидравлического уровня.

Укладка бетона

Закончив изготовление скважин для свай, а также когда будет готова опалубка и каркас, можно переходить к заливке бетонной смеси. Бетон необходимо укладывать небольшими порциями в виде последовательных слоев, причем после каждого необходимо выполнять утрамбовку. На этом этапе можно использовать только «тяжелый» раствор. Здесь имеется в виду, что его изготавливают с применением определенных «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Для правильной установки буронабивных свай их необходимо бетонировать без продолжительных пауз. Имеется в виду, что выкладывать следующий слой можно не позднее одного часа с момента укладки предыдущего. Чтобы бетон смог хорошо отвердеть, необходимо выждать не менее 28 дней. По истечении этого времени фундамент на буронабивных сваях с ростверком считается готовым к полноценной эксплуатации.

Технология возведения

Строительство начинается с расчета буронабивного фундамента: его ширина зависит от толщины стен будущего дома. Для легких каркасных домов с тонкими стенами не потребуется особенно мощный фундамент, а для дома из цельного бруса минимальный размер придется увеличить на 2-5 см для пропорционального распределения давления.

Глубина скважины должна быть обязательно ниже уровня промерзания грунта

Следом территорию очищают от мусора, удаляют плотную растительность, делают разметку. Готовится соответствующий инструмент (минимальный набор):

  • бур ручной;
  • бетономешалка;
  • лопата, крепеж и прочий стандартный инструмент.

Сваи можно расположить по периметру будущего дома, в шахматном порядке, поставить их только под несущие стены, однако количество свай прямо пропорционально надежности такого основания. Для создания разметки находят оси будущего строения, выбирают его угол и вбивают арматуру. К металлическому пруту привязывают леску или веревку, и откладывают две перпендикулярные стены от выбранного угла, используя для этого угломер.

После измерения внешнего расстояния стальным прутом отмечают места расположения второго и третьего угла, и снова используя угломер, откладывают стены, чтобы затем отметить и четвертый угол. Затем на площади полученной конструкции отмечают точки бурения скважины.

Бурение для установки свай

Для бурения скважины понадобится буровая машина, которая справится с такой задачей за 3-4 часа. Умножьте 4 на количество скважин, чтобы произвести расчет буронабивного фундамент с ростверком и времени, которое уйдет на бурение.

Чтобы упрочнить конструкцию, используют бур, на одной стороне которого расположен плуг, расширяющий дно скважины и делающий ее опору шире и устойчивее. Чтобы пробурить скважину своими руками, нужен бур и уровень, который привязывают к буру для сверки правильности хода работы после каждого оборота бура.

Осыпающаяся при бурении земля требует установки опалубки из рубероида: это наиболее легкий, дешевый и простой способ ее сооружения, но можно использовать для этих целей доски или цементные трубы. Если грунт твердый и не сыпется, бетон можно заливать непосредственно в вырытую яму, сделав небольшую опалубку над поверхностью земли для формирования «шляпки гриба».

После этого в отверстие засыпается песчано-щебеночная подушка, которую тщательно утрамбовывают. Следом можно вставить в яму трубу из асбестоцемента, предварительно смазав ее битумом с внешней стороны для улучшения гидроизоляции.

Заливка бетоном и армирование

После установки трубы ее заполняют бетонной смесью на одну треть, после чего приподнимают, давая составу растечься по дну скважины и образовать устойчивую платформу для сваи. Пространство вокруг трубы засыпают песком, утрамбовывая его по ходу работы. Следом в трубу ставят арматурный каркас так, чтобы он был полностью скрыт в бетоне со всех сторон.

Для каркаса берутся ребристые прутья:

  • для вертикальной укладки с диаметром 1-1,2 см;
  • для горизонтальной укладки с диаметром 0,6-0,8 см.

Бетон для такой сваи должен быть очень подвижным и быстрозастывающим

Чем больше диаметр трубы, чем больше прутьев должно быть в ней установлено. Если следом будет делаться ростверк, арматура должна торчать из трубы так, чтобы его можно было связать со сваей.

Финальный этап – заливка бетона, для изготовления которого берут быстро затвердевающий цемент. Смесь делается порционно, по мере утрамбовки предыдущего слоя специальным буром.

Знакомимся с буронабивным фундаментом

Идея буронабивного основания очень простая: там, где невозможно с минимальными затратами докопаться до плотного грунта, можно использовать длинные столбики-стойки. Для соединения их в общую конструкцию используется ростверк – монолитная железобетонная лента, связывающая оголовки свай.

Полезно знать о том, что сваи сильно отличаются от обычных массивных фундаментов по характеру взаимодействия с грунтом. Свая передает нагрузку двумя путями: через нижний торец (пятку) и через боковую поверхность за счет сил трения между стенкой и грунтом.

В зависимости от того, какая часть конструкции включена в работу, все буронабивные сваи делят на два типа:

  • Стойки.
  • Висячие.

Свая-стойка опирается на плотный почвенный слой. Висячая конструкция держит нагрузку только за счет силы контакта с окружающим грунтом. Поскольку плотное природное основание залегает достаточно глубоко, то значительная часть буронабивных конструкций относится к висячему типу.

Классификация, расчет и другие важные параметры, без которых невозможно выполнить устройство буронабивных свай, содержатся в СНиП 2.02.03-85 – настольной книге всех проектантов и подрядчиков. Застройщик может руководствоваться готовыми таблицами из этого норматива. В них указывается несущая способность опорных стоек. Зная ее и определив вес здания, можно подобрать нужное количество свай.

Данные, указанные в таблице, ориентировочные. Точное значение несущей способности буронабивной сваи рассчитывают по формуле, учитывающей несколько параметров:

  • диаметр;
  • марку бетона;
  • вид армирования;
  • глубину бурения;
  • механическую прочность грунта.

После всего сказанного, возникает вопрос: для каких зданий оправдано строительство буронабивного фундамента с ростверком? Некоторые застройщики считают, что такая конструкция не способна выдержать большие нагрузки, поэтому используют ее только для легких каркасных зданий, а также домов из бруса, газо или пенобетона. Это не так. На сваях сегодня стоят тысячи кирпичных девятиэтажек и никто не сомневается в их надежности.

Прочность буронабивной стойки, изготовленной в полевых условиях немного ниже, чем у конструкции, прошедшей полный цикл заводской обработки. Тем не менее, ее с запасом хватит для возведения кирпичного дома.

Главным условием качества в этом случае является правильный расчет и точное соблюдение технологии, включающей несколько этапов:

  1. Бурение скважины под буронабивные сваи (ручной мотобур или более мощная передвижная установка).
  2. Монтаж обсадной трубы (в сыпучих и сырых грунтах).
  3. Установку арматурных каркасов.
  4. Бетонирование скважины.
  5. Отсыпку песчано-щебеночной подушки под ростверк (толщина 10-15 см), компенсирующей подъем грунта в результате морозного пучения.
  6. Монтаж опалубки над поверхностью земли, установку арматуры и заливку ростверка, связывающего сваи.

Какие расчеты нужны при монтаже свай

При расчетах свай, определяют следующие величины:

  • Длина.
  • Диаметр.
  • Число.
  • Расположение.

Средними показателями диаметра устанавливаемых бетонных конструкций, считают диапазон 15-40 см. Распространенный вид — с сечением 20 см. Для точных расчетов, нужно использовать таблицы, указывающие диаметр опор, способности выдерживать нагрузки.


Примерное расположение свай

Узнав, какую несущую способность имеет одна единица бетонного сооружения, можно вычислить расстояние между ними:

I = P/Q:

  • I – Подходящий шаг между конструкциями.
  • P – Какую нагрузку выдерживает одна единица.
  • Q – Нагрузка, оказываемая на квадратный метр основания (нужно узнать массу здания, поделить на общую длину ростверка).

Расчет: здание, общая масса — около 50 тонн. Устанавливается на тугой суглинок. Диаметр одной сваи — 20 см. Получаем следующий расчет:

Массу здания 50000 кг/ на нагрузку, оказываемую основанием здания 1884 кг = 26.53 (округляем до 27). Для возведения здания массой 50 тонн, необходимо расположить 27 опор по периметру основания.

Если планируется установка тяжелых сооружений внутри дома, под ними также располагают сваи. Глубина скважины зависит от несущего грунта, уровня промерзания. В средней полосе России — 1.5-3 метра.

Расчеты при монтаже монолитного ростверка

Чтобы определить ширину конструкции:

B=M/L*R:

  • Ширина ростверка.
  • Вес здания.
  • Длина бетонного сооружения.
  • Какую нагрузку может выдержать грунт.

Расчет армирования

Перед заливкой свай проводится армирование для усиления основы. Размер арматуры зависит от массы здания, весовой нагрузки на фундамент. Распространенная арматура — с рифлением, размером 12 мм.

Частичная и полная опалубочная конструкция

Обустройство опалубки буронабивного основания строения

Далее, выполняется установка опалубки в пробуренную скважину. Но, ее функцию может выполнять сам грунт, если он достаточно плотный и не обсыпается. Тогда выставляется только верхняя часть опалубочной конструкции для выполнения оголовков свай.

Итак, опалубкой может быть сам грунт, пробуренный наконечником в 200−250 мм на 90 и до 150 мм в глубину, с принятым в расчет состоянием почвы. Если же вследствие особенностей почвы ее приходится раскапывать, то в качестве опалубки можно брать металлические или асбестоцементные трубы соответствующего сечения. При устройстве буронабивного основания своими руками, можно свернуть рубероид, превратив его в подобие трубы.

Этот чехол специалисты называют «рубашкой», которую советуют делать на всю глубину сваи. Аргументация выполнения этого действия следующая. Приподнимающийся грунт «скользит по установленной защите или приподнимает его, оставляя само основание неподвижным». Помимо этого, «рубашка» не дает цементному молоку стечь в грунт, соответственно, не снижаются прочностные характеристики бетона.

При сооружении каркаса нужно принять меры, которые не допустят его сдвига и соприкосновения арматуры с почвой. Для этого можно своими руками установить временные деревянные подпорки или клинья. Их можно будет удалять по мере заполнения скважины.

Перед укладкой бетона требуется выполнить расчет отметки нижнего края ленточного фундамента, или, говоря по-другому, ростверка. Для этого потребуется использование нивелира или строительного гидравлического уровня.

Расчет буронабивного фундамента с ростверком

Прежде, чем начинать монтировать фундамент из буронабивных свай с ростверком, необходимо все очень тщательно просчитать. Только правильные параметры и цифры позволят добиться нужного результата и обеспечить прочность, надежность, длительный срок эксплуатации будущего здания.

Расчет буронабивных свай

В процессе расчета свай определяют такие величины: длина опор, диаметр, число и схема расположения. Диаметр обычно берут в диапазоне 15-40 сантиметров, оптимальным считается сечение в 20 сантиметров. Для более точных расчетов можно воспользоваться специальными таблицами с указанием диаметра опор и их несущей способности, актуальной для разных материалов.

Если есть значение несущей способности отдельной сваи, по формуле высчитывают расстояние между ними:

l = P/Q – тут:

  • l – оптимальное расстояние между опорами
  • Р – показатель несущей способности сваи
  • Q – нагрузка на погонный метр основания (массу здания делят на длину самого ростверка)

Так, для дома весом 50 тонн, который строится на глинистой почве на опорах сечением 20 сантиметров, нужно 27 опор (50000 килограммов / 1884 килограмма = 26.53). Также помнят о правиле: расстояние между сваями должно быть равно минимум трем их диаметрам. То есть, если берутся сваи сечением 20 сантиметров, расстояние между ними должно быть как минимум 60 сантиметров. Для плотного грунта цифру увеличивают на четверть.

Монтировать основание под дом нужно по предварительно составленной схеме, в основе которой лежит СНиП, требующий выполнения таких правил: сваи должны быть в углах здания, вдоль несущих стен и под входной группой.

Также желательно устанавливать опоры под тяжелыми элементами (печь, камин, котельная и т.д.). Глубина бурения зависит от того, на какой глубине обнаружены несущие грунты, от уровня промерзания почвы в регионе. Обычно бурят на глубину 1.5-3 метра.

Расчет монолитного ростверка

Когда создается буронабивной фундамент с ростверком, технология предполагает точный просчет самого монолитного каркаса: его высоты и ширины. Чтобы получить значение ширины, используют формулу:

В = М/L*R – тут:

  • В – ширина ленты
  • М – вес здания
  • L – показатель длины ростверка
  • R – точное значение несущей способности верхнего слоя почвы

Формулу используют и для мелкозаглубленного основания, и для ростверка нулевой высоты. Висячий ростверк считают по другой технологии, достаточно сложной – в таком случае расчеты лучше предоставить выполнить профессионалам.

Ширина ростверка обычно равняется 35-50 сантиметрам. Для коттеджа средней величины вполне будет достаточно ширины в 40 сантиметров и высоты в 30-50 сантиметров, что зависит от предполагаемого заглубления.

Расчет армирования

Когда создается фундамент, буронабивные сваи с ростверком обязательно должен объединять армированный каркас. Армируют рифлеными стальными прутами диаметром 10-12 миллиметров, вяжут гладкой вязальной проволокой сечением от 6 миллиметров.

Положение СНиП диктуют такие правила:

  • Число прутьев в продольном поясе – минимум 4 с расстоянием до 10 сантиметров
  • Шаг между поперечными перемычками в продольном поясе – до 30 сантиметров, между соединяющими вертикальными – до 40 сантиметров
  • Толщина защитного слоя бетона – минимум 5 сантиметров со всех сторон, чтобы избежать коррозии металла.

Чтобы понять, как рассчитывать количество арматуры, можно взять простой пример. Так, если создается монолитный ростверк периметром 9х7 метров, а условные габариты обвязки составляют 40х40 сантиметров, для армирования используются два продольных пояса с тремя стержнями диаметром 14 миллиметров каждый. Значение шага между прутьями равно 10 сантиметрам, пояса объединяют перемычки из прутьев диаметром 11 миллиметров с шагом в 20 сантиметров.

Выполнение расчета:

  • Определение общей длины стержней в верхнем продольном поясе: 9+9+7+7 = 32 метра (периметр ростверка), 32х3 = 96 (длина трех прутьев) 96 х 2 = 192 (длина, нужная для двух поясов).
  • Перемычки используются длиной 30 сантиметров, располагаются на расстоянии в 20 сантиметров. Для обоих поясов ростверка нужно: 2х(32/0.2) = 320 штук по 30 сантиметров = 96 метров.
  • Длина вертикальных перемычек, объединяющих оба каркаса. Длина их такая же, 30 сантиметров, для квадратного ростверка = 96 метров.

Получается, что в данном случае нужно закупать 192 метра арматуры сечением 14 миллиметров и 96 + 96 = 192 метра сечением 11 миллиметров для перемычек.

Вязальную проволоку рассчитывают так: на одно соединение тратится 40 сантиметров материала. Количество соединений равно: 4х(32/0.2) = 640 штук по 40 сантиметров = 256 метров.

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Фундамент из буронабивных свай: особенности и виды

Буронабивной фундамент – это один из видов свайного фундамента. Его конструкция достаточно простая: буром в земле делают скважины глубиной около 1,5 м. Точная величина зависит от особенностей грунта и климатической зоны.

Далее в полученные скважины устанавливают арматуру и заливают ее бетоном.

Буронабивной фундамент может быть обычным, где строят баню непосредственно на сваях – этот вариант дешевый и простой. Но если нужно основание надежнее, то в этом случае отдают предпочтение свайно-ленточному или свайно-ростверковому фундаменту. Он подразумевает жесткую связь отдельных свай бетонной лентой (ростверком). Главным достоинством подобного основания является то, что нагрузка между сваями распределяется более равномерно, что делает конструкцию надежной и долговечной.

Буронабивной фундамент используется для строительства облегченных построек, в частности, деревянных и каркасных бань. Если укреплять фундамент ростверком, то он будет выдерживать и более высокие нагрузки.

Актуальным использование буронабивного основания будет и тогда, если строительство планируется не на ровной поверхности, а на участке, где есть сильные перепады высоты.

Достоинства и недостатки буронабивных свай

Достоинства:

  • бурение под сваи происходит без рытья котлованов или траншей (то есть объем земляных работ минимальный);
  • способность выдерживать большие нагрузки (от 2 до 8 тонн: в зависимости от диаметра опоры);
  • неподверженность коррозии;
  • бурение скважин не влияет на фундаменты соседних построек, так как динамические нагрузки на почву отсутствуют (работы можно производить вблизи от уже существующих зданий, в густонаселенных районах);
  • длина свай обеспечивает упор фундамента на плотные грунты с высокими несущими способностями;
  • подземные инженерные коммуникации не мешают обустройству такого фундамента, так как точку бурения всегда можно перенести на свободное от коммуникаций место;
  • возможность изготовления опор различной длины, что позволяет использовать их при неровных ландшафтах участка;

  • низкий уровень шума при производстве работ;
  • долговечность (срок эксплуатации достигает 100 лет и более).

Буронабивной фундамент имеет некоторые недостатки:

  • достаточно большая доля применения ручного труда;
  • однотипные опоры могут иметь разную несущую способность;
  • трудности с обустройством подвального помещения при возведении таких фундаментов.

Различия свайно-ростверковых фундаментов по типу устройства подземных опор

По типу свай различают следующие технологии фундаментов:

  • Буронабивной ростверк;
  • Фундамент на винтовых сваях.

Если обратить внимание на устройство самого ростверка, то никаких отличий найти не удастся. Все дело здесь в устройстве и монтаже свай для фундамента

Именно на этом сейчас мы и остановимся подробнее.

Технология буронабивных свай с ростверком и как все сделать своими руками

Буронабивной фундамент с ростверком – это более затратный, но в то же время и более прочный и устойчивый вариант. Если заглубление свай не слишком велико, вполне возможно выполнить все работы своими руками, не расходуя средства на оплату труда профессионалов.

О полной пошаговой инструкции мы поговорим немного позднее, а сейчас в общих чертах рассмотрим технологию работ. Сами заглубления можно сделать при помощи садового бура, но, если глубина нужна приличная или грунт не позволяет самому выполнить эту работу, придется вызывать технику. Основная задача здесь – правильная и точная разметка, где будут располагаться сваи.

Бурение под сваи вручную при помощи специального оборудования

Армирование производится достаточно просто. В пробуренную скважину опускается несколько прутов с таким расчетом, чтобы они торчали сверху не менее чем на полметра. Это пригодится в последующем при устройстве ростверка. Какой-либо особой обвязки для прутов арматуры не требуется, но, если есть желание, она не помешает. Именно таким образом выполняется ростверк на буронабивных сваях. Конечно, не упомянуто множество промежуточных работ, но в общих чертах должно быть понятно. Так же не обойтись и без утепления буронабивных фундаментов с ростверком, новсему свое время. Мы обязательно объясним подробно все эти этапы.

Хотя можно выполнить эту работу и без механизированных агрегатов

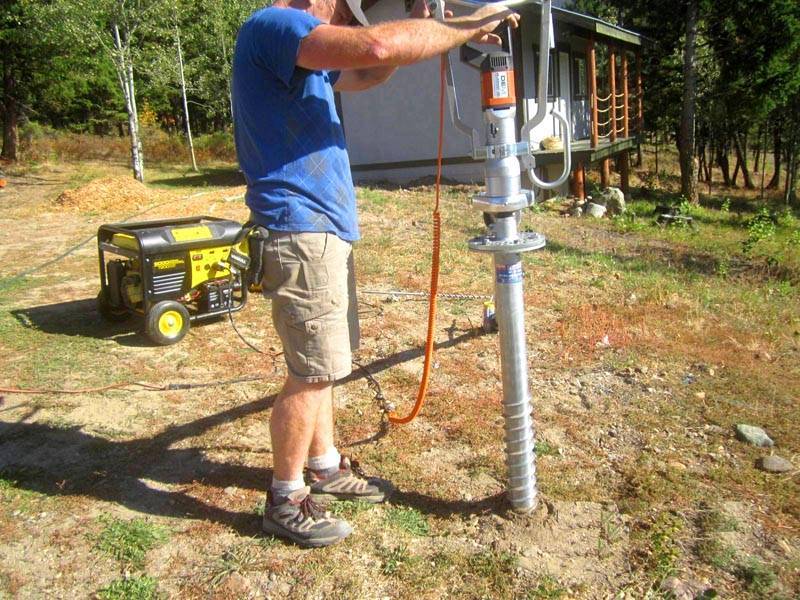

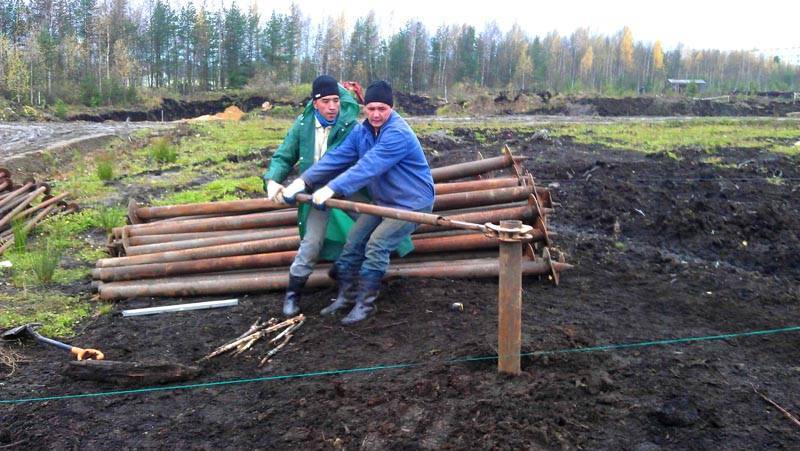

Ростверк на винтовых сваях – его плюсы и минусы

Есть и более простой способ, нежели бурение скважин и заливка их бетоном. Если планируется постройка обычной бани, то ни к чему делать настолько сложный и прочный фундамент (хотя особыми характеристиками должен обладать и он). В этом случае наиболее приемлемым будет свайно-винтовой ростверк. Технология такова. Не слишком толстые металлические трубы, которые используются в качестве свай, имеют на конце некое подобие заостренного небольшого шнека. С его помощью, прокручивая трубу, и загоняют сваю на необходимую глубину. Если она не слишком велика, выполнить это можно при помощи лома. Если же грунт жесткий или каменистый, а заглубиться нужно прилично, придется вызывать специальную технику.

После того, как сваи погружены на необходимую глубину, они совмещаются с ростверком, выполненным любым из известных способов.

Та же подушка, но уже в промышленных масштабах

Статья по теме:

Этапы установки буронабивного фундамента

1 Этап. Рассчет фундамента под сваи

  1. Первым делом стоит рассчитать участок застройки. Не волнуйтесь, для каркасного дома, не нужен мощный нулевой уровень. В каркасных домах стены легкие, но если вы строите массивный дом, то сваи придется делать толще на 30-40 мм, чтобы нагрузка на фундамент была соразмерна. Таблица рассчета поможет вам.

2 Этап. Размечаем участок

Выбрать расположения свай можно по разному, обычно это делают под основными несущими стенами дома, но также вы можете расположить буронабивные сваи в шахматном порядке.

3 Этап. Бурим скважины под фундамент дома

Разметить участок застройки, выкопать траншею, определить места расположения столбов и выровнять линию фундамента при помощи лески и уровня.

Укладка бетона

Схематическое отображение составляющих элементов буронабивного основания После того как процесс бурения завершен, сооружена опалубка и каркас, можно выполнять заливку бетонной смеси. Бетон укладывается слоями с поэтапным уплотнением – штыковкой. Для этого подходит только «тяжелый» раствор. Этот термин подразумевает использование следующих «тяжелых» заполнителей:

  • кварцевый песок;
  • щебень/гравий (прочных пород).

Бетонирование каждой буронабивной сваи выполняется непрерывно. Это означает, что временной промежуток между укладкой каждого слоя не должен превышать 1 часа. Процесс полного схватывания бетона завершается по истечении 28 дней, после чего можно нагружать полученную фундаментную конструкцию.

Устройство ростверка: подготовительные работы

После установки столбов, не ранее чем бетон наберет половину своей прочности (неделя), приступают к заливке самой ленты. Над землей монолитный ростверк должен располагаться на высоте не менее чем в 5 см, а на болотистых или пучинистых грунтах – 15 см. Это необходимо для того чтобы избежать давления на него земли во время весеннего пучения, а следовательно и отрыва ленты от головок столбов.

Дно опалубки под очень высоко расположенный над землей ростверк изготавливается из досок. При этом устраивается деревянный «короб» формой повторяющий конфигурацию самой ленты. Ширина ростверка обычно делается равной толщине стен.
