Области применения
Основное назначение рассматриваемых в статье фотореле — организация автоматического включения искусственного освещения при отсутствии естественного. Но находят они применение и в других задачах;
- орошение газона и полив домашних растений. Прибор подключается к системе орошения, и она начинает работать по утрам или вечерам, в зависимости от настроек;
- подключение датчика света полезно в создании «умного дома». Такой сенсор — важный элемент экосистемы smart home и обеспечивает периодическое включение-выключение света, автоматическое перекрытие воды по таймеру и прочие действия по желанию владельца;
- реализация проектов, где от оборудования требуется выполнение некоторой команды при достижении установленного порога освещения — сигнализации, автоматические счетчики, системы автоматизированной фото-видеосъемки, и так далее. Фотодатчики распространены на конвейерах, где с их помощью происходит подсчет произведенной продукции;
- автоматизация лабораторных процессов;
- контроль температуры в помещении или уровня нагрева жидкости с фотореле. При достижении ртутным столбом термометра определенной точки он пересекает падающий на фотоэлемент световой луч, вызывая срабатывание реле выключения нагрева или включения вентилятора;
- автоматическая школьная сигнализация оповещения о переменах. Замыкая проделанные в определенных местах световые отверстия, минутная стрелка вызовет срабатывание звонка;
- реализация «умных» питьевых фонтанчиков и водопроводных кранов, открывающихся при поднесении к ним рук (которые перекрывают падающий на фотосенсор свет);
- животноводство — имитация режима «день-ночь» в местах содержания животных;
Схема подключения фотореле
Основная задача выносного фотодатчика – подача питания на систему освещения при отсутствии природного освещения, а также его отключение при должном количестве. Фотореле используется в качестве своеобразного выключателя, основную роль в котором выполняет светочувствительный элемент. Исходя из этого, схема его подключения аналогична схеме подключения обычной электросети – на датчик день-ночь подается фаза, которая передается на систему освещения.
Кроме того, для должной работы необходим источник питания электроэнергией, на нужные контакты происходит подача нуля. Немаловажным будет также монтаж заземления.
Важным параметром, описанным выше, была мощность подводимой нагрузки. Поэтому рекомендуется подавать напряжение на фотореле через магнитный пускатель. Его задача – частое выключение или включение электрической сети, в которой находится светочувствительный элемент, имеющий малую подключаемую нагрузку. А к выводам магнитного пускателя можно подключать более мощные нагрузки.
При условии, что, помимо датчика, необходимо подключение дополнительных приборов, типа таймера или датчика движения, они находятся в сети подключения после фотореле. В данном случае, порядок инсталляции таймера или датчик движения не имеет значения.
Соединение проводов должно осуществляться в монтажной\распределительной коробке, которая монтируется в любом удобном месте на улице. Рекомендуется подбирать герметичные модели коробок.
Кроме того, данное устройство имеет особенности подключения проводки. Каждое фотореле оснащено тремя проводами: красный, синий\темно-зеленый, черный\коричневый. Цвета проводов предписывают их порядок подключения. Так, красный провод в любом случае подключается к лампам, синий\темно-зеленый провод подключает к себе ноль от питающего кабеля, а черному\коричневому зачастую подается фаза.
Подключение фотореле, имеющего выносной датчик
Данный вариант подключения имеет некоторое отличие. Так, фаза подключается к клемме А1 (L), которая находится в верхней части прибора. Ноль подключается на клемму А2 (N). В зависимости от модели, с выхода, который может находиться наверху корпуса (обозначение L`) или же в нижней части, фаза подается на осветительную систему.
Как настраивать фотореле
Настойка фотодатчика проводится после его монтажа и подключения в общую электросеть. Регулировка пределов спадания проводится путем вращения небольшого пластикового диска в нижней части корпуса. Для выбора направления вращения – на повышение или понижение – следует крутить согласно направлению стрелок, которые видны на диске: влево – уменьшение, вправо – увеличение.
Наиболее оптимальный алгоритм настройки чувствительности заключается в следующем. Сначала, путем выворачивания диска регулировки чувствительности в крайнее правое положение устанавливается наименьшая чувствительность. В сумерках рекомендуется начинать подстройку. Для этого стоит проворачивать диск регулировки плавно влево до тех пор, пока не включится свет. На этом можно завершить настройку фотодатчика.
Watch this video on YouTube
Подключение фотореле для включения освещения
Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика
Схемы управления освещением с использованием различных типов выключателей
Для чего нужен магнитный пускатель и как его подключить
Для чего нужен диммер, что это такое, схема подключения диммера и принцип его работы
Как работает сенсорный выключатель — схемы подключения
Разновидности датчиков освещённости
Обычные недорогие световые сенсоры позволяют автоматизировать освещение и подстроить его под продолжительность светового дня. Но поскольку в таком случае свет горит всю ночь, производители начали создавать модели с более широкими возможностями.

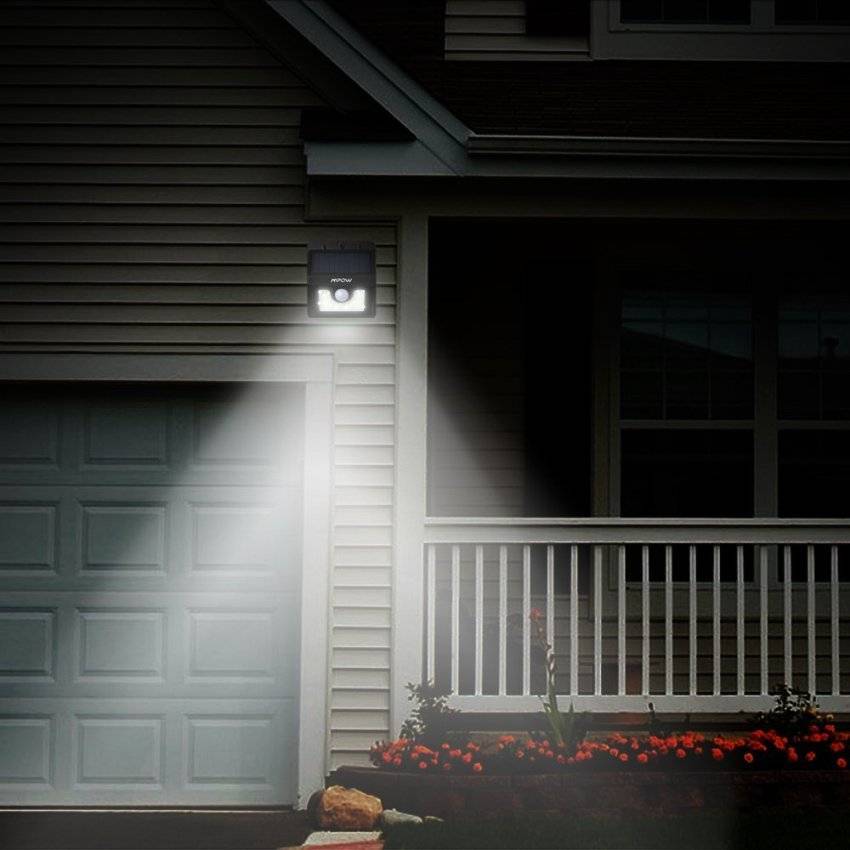

Пример фотореле с датчиком движения
Среди них:
- Фотореле с датчиком движения. Включают свет, когда в подконтрольной зоне начнёт что-то двигаться. Благодаря фотодатчику, сигнал на включение срабатывает только в тёмный период. Прибор недорогой, надёжный и компактный. Но если по территории бегают домашние животные, или в поле зрения датчика есть ветки растений, существует высокая вероятность ложного срабатывания сенсора.
- Фотореле, оснащённое и датчиком движения, и таймером. Прибор можно тонко настроить так, чтобы он срабатывал только когда нужно. Например, с 20.00 до 22.00 когда к калитке подходит гость либо возвращается хозяин.
- Фотореле с таймером. Прибор даёт возможность экономить электроэнергию, выключая свет в неиспользуемое время. Если привычки семьи устоялись и привязаны к определённому времени, такой вариант может быть очень удобным. Многие предпочитают этот вид приборов, поскольку их не обязательно монтировать на улице, таймер может подать сигнал к включению прямо из дома.
- Программируемые фотореле. Приборы этого типа самые дорогие, но превосходят другие типы по функциональности. Они дают возможность настроить включение/выключение освещение в зависимости от природной освещённости, периода времени, дня недели, сезона.
Ещё один подход к классификации фотосенсоров — вид исполнения. Различают:
- Фотореле для наружного монтажа. Устройство устанавливается на улице, чаще всего — на стене дома. Такой фотодатчик должен обладать герметичным корпусом и изготовляться из термо- и УФ-стойкого пластика.
- Фотореле для внутреннего монтажа. Прибор монтируется в основной электрощит дома на DIN-рейку. К нему прилагается выносной датчик, который необходимо закрепить на фасаде и соединить с блоком двумя проводами. Требования по защите основного корпуса в таком случае снижаются, но фотосенсор необходимо защитить от влаги и случайных ударов. Поскольку для прокладки провода придётся штробить стены, фотореле внутреннего монтажа лучше устанавливать на этапе ремонта.
Если у вас мало опыта в монтаже электроприборов, или вы опасаетесь повредить новые обои, лучше предпочесть фотореле наружного монтажа.
Производители фотореле: страны и цены
Изготовление таких приборов не требует уникального оснащения или сложных технологических процессов, поэтому наравне с западными изделиями рынок предлагает немало отечественных фотодатчиков. При этом у каждой страны есть как бюджетные, так и недорогие модели с разной степенью защиты.
Сравнительная таблица фотореле разных производителей
| Название | Ток коммутации, А | Рабочее напряжение в сети, В | Степень защиты, IP | Производитель | Цена, руб. |
|---|---|---|---|---|---|
| ФР-6 | 10 | 240 | 54 | Украина | 150 |
| PS-1 | 6 | 220 | 44 | Узбекистан | 200 |
| HOROZ HL 472 | 25 | 230 | 44 | Турция | 210 |
| FERON SEN 27 | 25 | 220 | 54 | Китай | 250 |
| ФР-601 | 5 | 230 | 44 | Россия | 420 |
| SOU-1 | 16 | 230 | 56 | Чехия | 650 |
| Люкс-2 | 8 | 230 | 44 | Россия | 800 |
| Luna 126 Star Theben | 16 | 230 | 55 | Германия | 2500 |
Если вы нашли модель с подходящим током коммутации, степенью защиты и другими параметрами среди изделий русских производителей, не стоит переплачивать за немецкий аналог. Но и слишком экономить не стоит, так как это скажется на долговечности датчика.
Фотореле IEK
В нашей стране очень популярны фотореле российского производителя IEK.
На вид фотореле IEK ФР 601 и ФР 602 одинаковые, обращайте внимание на маркировку
Таблица характеристик фотодатчиков марки IEK
| Параметры | ФР-600 | ФР-601 | ФР-602 |
|---|---|---|---|
| Предельная нагрузка при использовании с лампами накаливания, Вт | 1300 | 1100 | 2500 |
| Предельная нагрузка при использовании с люминесцентными лампами, Вт | 780 | 600 | 1500 |
| Мощность во включённом состоянии, Вт | 0,45–6,6 | 0,45–6,6 | 0,45–6,6 |
| Максимальный ток нагрузки, А | 3–6 | 10 | 20 |
| Рабочий уровень освещённости, Лк | 5–15 (без регулировки) | 5–50 | 5–50 |
| Период отсрочки, с | — | 16 | 16 |
| Уровень защиты по ГОСТ 14254 | IP44 | IP44 | IP44 |
| Степень защиты от поражения током | — | II | II |
| Диапазон рабочих температур, оС | -25 … +40 | -25 … +40 | -25 … +40 |
Все модели датчиков этой марки изготовлены из негорючего пластика (поликарбоната), который защищает дом от случайного возгорания. По своим техническим характеристикам приборы подходят для Европы и средней полосы России, исключением могут стать только очень жаркие регионы и крайний Север.
Преимущества и недостатки использования фотореле для уличного освещения
Чтобы обеспечить необходимый уровень видимости во дворе дома и при этом не беспокоиться о постоянном включении и отключении электрооборудования, следует установить простой уличный светильник с датчиком освещённости. Устройство фотоэлемента имеет небольшую плату управления и корпус, поэтому оно не занимает много места и обладает незначительным весом. По этой причине датчик можно установить практически на любой поверхности.
Благодаря прибору достигается существенная экономия электроэнергии, поскольку расход её значительно меньше. Также к преимуществам использования фотоэлемента следует отнести:
- работу устройства при малых токах;
- высокую скорость срабатывания, в сравнении с механическими аналогами;
- большую производительность устройств;
- отсутствие механических контактов (что исключает быстрый износ оборудования);
- длительный период эксплуатации.
Наряду с преимуществами датчиков света, следует рассказать о существующих недостатках. В первую очередь необходимо тщательно проверять корпус устройства во время покупки на предмет герметичности. При её отсутствии внутрь корпуса может проникнуть влага и вызвать окисление контактов.

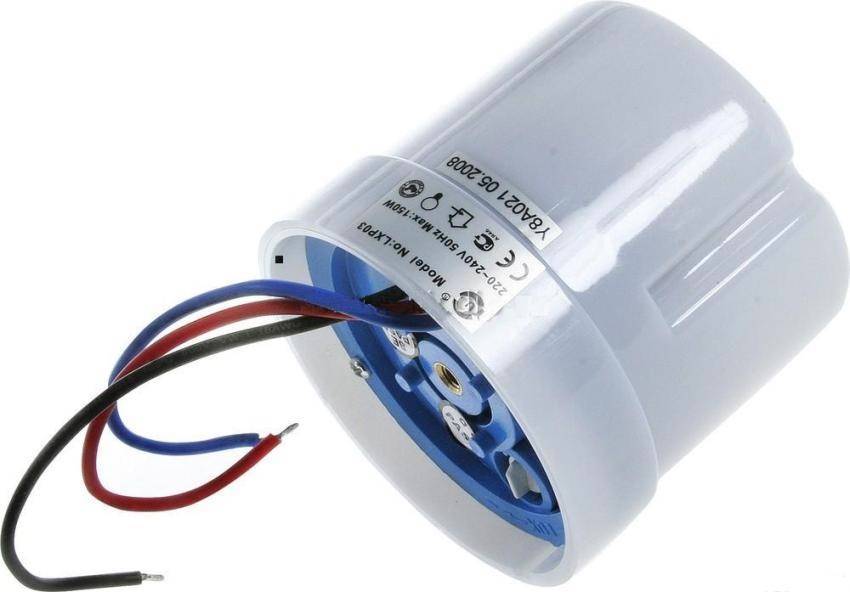

Герметичный корпус сумеречного фотодатчика
Также необходимо следить за тем, чтобы прибор не оплавлялся при работе и не имел механических повреждений.
Мнение эксперта
Виталий Панфилов
Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО «АСП Северо-Запад»
Спросить у специалиста
“Грязный корпус фотодатчика препятствует нормальному проникновению лучей света. По этой причине необходимо всегда устройство содержать в чистоте.”
Это интересно: Как выбрать светодиодные лампы на 12 Вольт — рассказываем в общих чертах
Выбираем модель фотосенсора с учётом технических характеристик
Технические характеристики часто указываются прямо на корпусе фотореле
При покупке обратите внимание на:
- Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
- Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
- Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
- Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
- Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
- Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.
Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям
Датчик освещенности
Существует всего три вида датчиков света: фотодиод, фоторезистор и фототранзистор. Каждый из них используется согласно ситуации и желания удешевить производство схемы. Первый, когда его поверхность освещена, работает как обычный выпрямляющий диод, пропускающий ток в одном направлении. В темноте он полностью заперт и движение электронов через p-n переход приостанавливается. На схемах он обозначается обратным от светодиода:
Если произвести обратное подключение движения тока, то есть, при подаче плюса на катод, он станет работать как фоторезистор, но в отличие от последнего выдержит более высокие токи. Кроме того, у фотодиода быстрее скорость реакции срабатывания и выше общая чувствительность к световому потоку. Различают несколько видов фотодиодов, определяющих конкретный спектр излучения. Распространены инфракрасные датчики и сенсоры видимого света.
Следующим в списке идет фоторезистор. Чувствительный элемент, изменяющий характеристики сопротивления в зависимости от освещенности. В темноте значение может достигать от нескольких до сотен Мегаом. На свету уменьшается до Килоомных величин. Большим плюсом детектора служит его линейная зависимость основного параметра от мощности попадающего видимого излучения. Очень удобен в измерительных приборах, чему способствует более низкая цена в сравнении с остальными. Основные минусы — высокие значения сопротивления прохождению тока и относительно низкая чувствительность.
Внешний вид и обозначение в принципиальных схемах фоторезистора:
И наконец фототранзистор. Управляющий элемент, действие света на который аналогично подачи открывающего тока на базу. То есть, чем сильнее излучение, тем меньше сопротивление перехода эмиттер-коллектор транзистора. Самим электрическим контактом, подключенным к той же базе, можно управлять общей чувствительностью детектирующего устройства.
Обозначение фототранзистора и фото оптрона на принципиальной схеме:
Микропроцессорное фотореле
Современные технологии коснулись и фотореле. Все чаще начинают применяться устройства на базе микроконтроллеров, которые позволяют не только производить определение наличия светового потока, но и совмещать множество других функций. Причем расширение не требует сильного изменения аппаратной составляющей, достаточно модифицировать внутреннюю программу.
Микроконтроллер — маленький компьютер, изначально ориентированный на управление устройствами в зависимости от внешних факторов и алгоритма. Кроме того, его возможностей вполне достаточно для присоединения к общей цифровой сети, объединяющей группы оборудования различного плана.
Также стоит упомянуть о промышленных образцах фотореле, оснащенных «умной» частью. Но их функциональность обычно ограничена производителем. Поэтому лучше рассмотреть другую систему. К примеру, Arduino. Его возможностей вполне достаточно для осуществления контроля света, отключения линии днем и ночью, отправки сообщений о текущем используемом режиме или сигнализации о нарушениях в работоспособности лампы.
На аппаратной стороне, все что непосредственно не касается функций контроля, возлагается на дополнительно подключаемые «шилды» к Arduino. В приведенной схеме последнее будет относиться к часам, датчику света и самому реле. Вопрос отправки статуса конечному владельцу решается за счет GSM модуля связи, который и будет отсылать SMS о текущем режиме работы системы.
Принципиальная схема конструкции достаточно проста:
Есть примечание, касающееся приведенной сборки
Обратите внимание, что релейный модуль имеет стороннее питание. Это сделано в целях избежания скачков тока, так как шилд берет много электричества из общей линии и может вызвать «просадку» напряжения при переключениях
Отдельное питание рекомендуется и SIM800L (на приведенной схеме он подключен напрямую к самому Arduino). Также модуль GSM-связи достаточно потребляющий элемент — ему нужно выработать определенную мощность для соединения с сотовой вышкой, а взять энергию с названой целью он может только из линии снабжения.
Что касается программной части, написать соответствующий алгоритм сможет любой, знакомый с программированием микроконтроллеров Arduino. Тем более, есть множество кодов в интернете.
Несмотря на функциональную простоту фотореле, ниш применения у него достаточно. Тем более, что малые возможности расширяются добавлением новых за счет небольшого усложнения схемы и использования микроконтроллеров.
Схема фотоэлемента своими руками
Устройство фотореле — фотопроводящая клетка является компонентом, используемым в электронике с Arduino для создания светового датчика своими силами.
Принцип работы такой схемы. Фоторезистор обладает переменным сопротивлением, которое меняется в зависимости от окружающего света. Чем больше света, тем интенсивнее уменьшается удельное сопротивление, и, наоборот, при большом количестве света его удельное сопротивление увеличивается. Таким образом, этот полупроводник позволяет электрическому току проходить в большей или меньшей степени.
Этот небольшой компонент недорогой, поэтому многие радиолюбители используют его во многих приложениях в качестве детектора яркости для включения света с заранее установленным временным порогом. При использовании платы Arduino возможности реализации и программирования таких схем безграничны.
Таким образом, домашний мастер сможет установить такой программируемый выключатель у входа в дом или в гараже, который будет учитывать величину естественной освещенности, в зависимости от времени суток или погодных условий.
Алгоритм подключения фоторезистора:
- Чтобы оптимизировать измерения уровня света, необходимо добавить резистор и создать мост делителя напряжения
- Здесь подключают фотоэлемент и сопротивления 10 кОм для того, чтобы добиться работы мостового делителя напряжения.
- Напряжение питания составляет 5 В — обозначение красный провод.
- Вольтметр должен быть откалиброван для постоянного напряжения (обозначение VDC). Когда освещенность равна нулю, измеренное напряжение будет близко к 0 В, потому что сопротивление фоторезистора очень велико.
- Принцип работы: при ярком свете напряжение будет приближаться к значению источника питания, то есть 5 В, потому что сопротивление фоторезистора незначительно ,близко к 0 Ом.
- В темноте сопротивление увеличивается примерно до 0.59 МОм, а при ярком свете сопротивление уменьшается до 222 Ом.
- Используя плату Arduino, фоторезистор и реле 5 В/230 В, создают датчик сумерек, позволяющий управлять внешним освещением дома, предварительно настроив его по порогу яркости на включение или выключения источников света.
- Arduino будет способствовать созданию переключателя автоматического сумеречного времени задержки.
Чтобы сделать сумеречный переключатель с помощью Arduino, потребуются следующие материалы :
- Плата Arduino или версии Uno и Arduino Mega.
- Доска для сборки электросхемы.
- Фоторезистор.
- Сопротивление 10 кОм.
- Одностороннее реле 5 В/230 В.
Чтобы спроектировать фотореле для уличного освещения своими руками с платой Arduino, нужно будет использовать реле для управления лампой 230 В. Перед лампой должен быть установлен термомагнитный прерыватель цепи для защиты сильноточной части, в случае перегрузки по току или короткого замыкания. Работа фотодатчика обеспечивается фотоэлементом, пороги включения и выключения лампы устанавливаются в программе Arduino.
Программа Arduino автоматизирует включение и выключение сумеречного реле, питающего лампу напряжением 230 В. Две секунды задержки времени, а также два пороговых значения, позволяют убрать резкие колебания в яркости. Таким образом, реле не будет постоянно включаться/выключаться при резких изменениях яркости.
Ссылка на скетч: https://cloud.mail.ru/public/6CCG/FEVHHS75q
Возможное улучшение схемы — добавить датчик движения, который будет включать лампу ночью только при обнаружении движения.
Таким образом, использования фотореле в линиях уличного освещения создают эффективную энергосберегающую систему, которая способна надежно включать приборы освещения без участия человека. На любом радио рынке можно приобрести все необходимые компоненты, и собрать такую недорогую схему работы осветительных приборов на придомовом участке своими силами.
Нюансы подключения
Фотореле, как правило, устанавливают рядом с источником света, активацию и отключение которого он должен контролировать. Для правильной работы датчика его необходимо размещать таким образом, чтобы световые лучи от лампы светильника не попадали на датчик и фотоэлемент. Лучшим решением будет подключение датчика света в тени на корпусе лампы.
Проводники, выходящие из корпуса аппарата необходимо подключить в правильной последовательности. Синий используется для нуля, помимо этого, через него подключается провод от осветительного устройства. Красный регулирует датчик и проводится к лампе через внутренний регулятор. Коричневый используется для активации прибора от эклектического тока сети.
Иногда, при использовании аппарата для освещения, внутренняя схема фотореле включает в себя дополнительный проводник, который выполняет функцию заземления. Благодаря ему напряжение не попадает в корпус. Алгоритм остаётся прежним, однако заземляющий проводник будет подключаться напрямую в лампу осветительного прибора, не проходя через регулятор.
В зависимости от производителя проводники могут иметь иную маркировку и цвет, но используется всегда одинаковый алгоритм подключения нуля и фазы. Понимая его, можно без особых усилий подключить прибор к освещению самостоятельно.
Тонкости выбора
Приобрести качественное умное устройство, включающее-выключающее вместо человека свет – не так просто. Китайские подделки широко шагают по всей стране, есть риск нарваться на некачественное устройство, которое сгорит в тот же день как только стемнеет.
В процессе выбора качественного фотореле нужно обращать внимание не только на красиво выложенные фото в сети, а и на следующие моменты:
- Напряжение, с которым работает устройство. Если вам подсунут фотоэлемент, рассчитанный на 12 В, а вы его подключите к сети 220 В, то вечерком он просто сгорит, и улица (может также и дом) останется без освещения;
- Класс защиты от брызг (IP44 и выше);
- В каком температурном режиме используется;
- Ток нагрузки, выходная мощность подключаемых ламп (будет меньше – сгорит!);
- Регулировка чувствительности к потоку света;
- Величина задержки срабатывания.
Схемы подключения фотореле для уличного освещения
Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.
Статья по теме:
Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.
Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью
К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.
Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:
- черный – фаза;
- зеленый – ноль;
- красный – фаза, коммутирующая на источник света.
Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами
Пошаговая инструкция подключения фотореле для уличного освещения
Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:
- Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
- Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
- Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
- Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.
Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.
Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству
При установке уличного освещения рекомендуется соблюдать такие правила:
- Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
- Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.
Нюансы в схемах подключения датчика света
Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.
Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки. С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя
В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.
Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.
