Виды

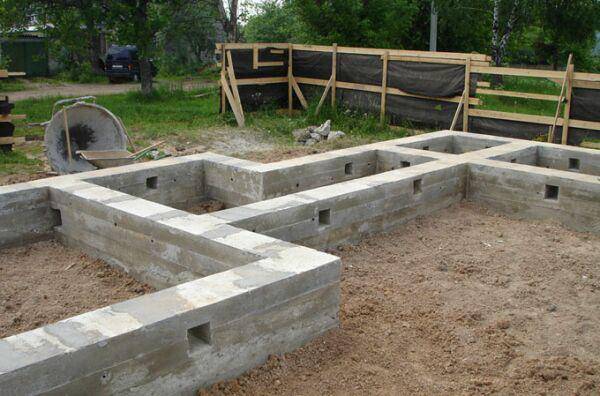

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.
Существуют следующие разновидности ленточного фундамента:
- Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
- Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
- Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.
Кроме того, существуют разновидности по глубине заложения:
- Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
- Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
- Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.
Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.
Особенности возведения фундамента в разное время года
Оптимальная температура заливки фундамента +5°С. Если есть необходимость залить его зимой или летом, стоит изучить некоторые особенности.
1) Особенности заливки фундамента осенью
Осенью важно защитить фундамент от лишней влаги, накрыв готовую заливку водонепроницаемым материалом, например, целлофаном. Это покрытие нужно хорошо закрепить по бокам опалубки
Также стоит накрыть целлофаном и внутреннюю часть самой опалубки. Это обеспечит ей дополнительную гидроизоляцию и сделает внешнюю поверхность фундамента более ровной.

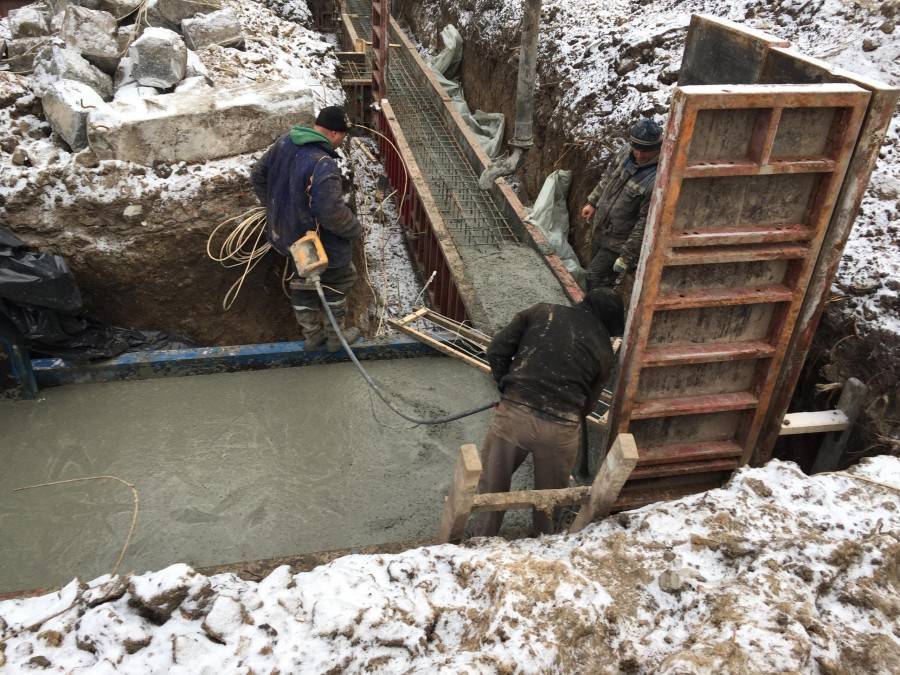

2) Особенности заливка фундамента зимой и в начале весны
Первая сложность, с которой вы столкнётесь – это выкапывание траншеи. Перед тем как это сделать, вам придется освободить место для постройки от снега и накрыть его на 2-3 дня влагонепроницаемым материалом, желательно темного цвета. За это время зимнее солнце успеет немного прогреть почву, она станет мягче и податливей.
Опалубку в зимнее время лучше всего делать из пенополистирола, этот материал дополнительно утеплит фундамент.
Больше всего зимой придется повозиться с бетонной смесью. Основная её часть– вода– может просто-напросто замерзнуть. Если это допустить, бетон полностью потеряет всю свою прочность.
Существуют три способа предотвращения замерзания воды в бетоне, каждый из которых можно использовать как отдельно, так и вместе (так будет даже лучше). Стоит отметить, что все эти меры эффективны только при температуре до -15 градусов, при более суровых условиях заливать фундамент нельзя.
• Подогрев участка и самого фундамента
Этот способ заключается в том, что на протяжении всего времени заливки фундамента и первые три дня после, опалубка и сама смесь постоянно подогреваются с помощью различных приборов.
Профессиональные строители для решения такой задачи используют воздушные пушки, для тех же, кто строит самостоятельно, этот способ практически неосуществим.
• Дополнительный подогрев подручными средствами
Суть этого метода заключается в том, что через несколько часов после заливки фундамент покрывается мешковиной, а затем сеном, навозом или дёрном.
• Специальные добавки
Если в воду добавить обычную поваренную соль, она потеряет некоторые свои первоначальные свойства и будет замерзать только при температуре ниже ноля. Этой особенностью можно воспользоваться и при возведении фундамента. Соль добавляется в пропорции 7/1 (на 7 литров воды – 1 кг соли). Бетон, сделанный на основе соляного раствора, называется «холодным», он гораздо дольше сохнет и набирает прочность.
3) Особенности заливки фундамента летом и в конце весны
Главная неприятность при строительстве фундамента летом – палящее солнце. Под воздействием солнечных лучей из фундамента может испариться большая часть воды. Чтобы это предотвратить, придется увлажнять его небольшой струей воды каждые два часа первые три дня, и три раза в день (утром, днем и вечером) – последующие 2 недели. Если этого не делать, фундамент может растрескаться.
Теперь вы знаете все основные нюансы возведения фундамента и сможете выполнить его заливку самостоятельно.
Область использования ленточного основания
Фундаменты ленточного типа применяют при возведении многих зданий и сооружений
Фундаменты ленточного типа применяют при возведении следующих зданий и сооружений:
- Он подходит для дома с массивными несущими стенами из камня, кирпича или монолитного бетона.
- Если состав грунта на участке неодинаковый и существует вероятность усадки строительных конструкций, то устройство ленточного основания под дом поможет защитить всё строение от трещин и неравномерного оседания.
- Заливка ленточного фундамента часто используется при возведении дома с подвалом или цокольным этажом.
- Мелкозаглублённое ленточное основание можно применять при строительстве дома из древесины, пеноблоков или при возведении каркасного строения.
Фотоотчет 2: монтируем откосы из пластика со стартовым профилем
Начинается монтаж пластиковых откосов и по этой технологии с подготовки оконного проема. Обрезаем ровно пену, удаляем все, что плохо держится, счищаем пыль, при необходимости проходимся по проему грунтовкой, улучшающей сцепление.
Подготовка оконного проема
Делаем наклон на одной из граней бруска
Обработанный брусок прикручиваем к стенам по периметру проема. Способ крепления зависит от материала стены. Если стена кирпичная, можно попробовать на саморезы, в бетонную необходимо ставить дюбеля.
Покупаете в магазине стартовый профиль, устанавливаете его длинной стороной к бруску, крепите. Удобнее и быстрее к планке фиксировать его скобами из строительного степлера, если такого нет, можно маленькими гвоздиками или саморезами с плоскими головками.
Крепим стартовый профиль
Вверху при стыковке вертикального и горизонтальных профилей нужно быть особенно аккуратными и отрезать их точно под углом 45°. Если есть небольшие щели, их можно будет заделать акрилом.
Установленный стартовый профиль
В профиль вставляем пластиковую панель
По ширине пластиковая панель должна быть больше откоса. Если ширины одной не хватает, стыкуют две. Но тогда в месте стыка нужна будет дополнительная вертикальная планка, к которой закрепится первая полоса.
Вставленная в профиль панель, как правило, длиннее проема. Придерживая ее рукой, отмечаем линию проема. Сняв, отрезаем по отмеченной линии.
Подрезаем по размеру
Установленные оконные откосы из пластика
Установленные уголки по периметру откоса
Через сутки снимаем скотч, откосы из пластика готовы.
Так выглядит окно с установленными пластиковыми откосами
Если есть где-то щели, их заделывают акрилом, как описано выше. Не используйте силикон. На свету он быстро желтеет. Через год-два будут ваши окна выглядеть ужасно. Ищите белый акриловый герметик и им маскируйте.
Плитный фундамент
Плитный фундамент – самый дорогой и надежный. Его можно использовать на всех типах грунта, в том числе, на подвижных и пучинистых. Нагрузка от дома распределяется по всей площади монолитной плиты. На таком фундаменте можно не опасаясь строить дома выше двух этажей. Для его возведения необходимо выкопать котлован глубиной 40-50 см по всей размеченной площади постройки. Дно котлована засыпать слоем песка 20 см и хорошо утрамбовать пролив его водой. После этого собирается опалубка по периметру дома, а внутри опалубки вяжется арматура в несколько слоев с клеткой 25 см. Для небольших зданий толщины армированной плиты в 20 см вполне достаточно. Арматура не должна лежать на песчаной подушке, а иметь небольшой зазор. Для этого можно воспользоваться кусками бетона, кирпича, камня, подложив их под арматуру. После проведения вышеперечисленных работ можно заливать бетон.
В жаркий период бетон очень быстро сохнет, что может привести к его растрескиванию. Что бы этого не произошло, бетон необходимо периодически смачивать водой.
Как видим сделать фундамент для дома своими руками не так уж сложно, главное определиться с материалом стен, с типом фундамента и руководствоваться данной статьей как инструкцией.
Видео. Заливка монолитной плиты
Разновидности фундаментов
Для правильного выбора основы, требуемой для возведения постройки, следует разобраться, какие виды существуют и в чем их отличия. По степени погружения в грунт различают три типа оснований:
- незаглубленное, характеризующееся расположением подошвы на одном уровне или выше поверхности грунта;
- мелкозаглубленное, с расположением подошвы выше линии промерзания;
- заглубленное, у которых нижний уровень совпадает или находится ниже точки промерзания.
Под тяжелые бетонные строения выполняется заглубленный фундамент, который фиксируется на 20-30 см ниже отметки промерзания слоя земли
При строительстве зданий используют различные типы оснований:
- монолитное. Представляет собой цельную бетонную плиту, армированную стальными прутками. Зарекомендовало себя в качестве надежной основы на плывунах или песчаных почвах;
- свайное. Используется для возведения зданий на слабых грунтах, склонных к морозному пучению. Возведение основы здания на сваях производится с помощью специальной техники;
- ленточное. Наиболее распространенный и надежный вариант, обеспечивающий устойчивость зданий на различных видах почв. Заглубленная в почву бетонная лента, усиленная пространственным арматурным каркасом, гарантирует устойчивость различных видов строений на любых типах почв.
В большинстве случаев, при возведении частных зданий, отдают предпочтение ленточному основанию, гарантирующему устойчивость возводимых объектов при разумных затратах на обустройство. Для возведения ленточного основания используются различные материалы:
- камень, укладываемый в траншею и заливаемый раствором;
- готовые фундаментные плиты или блоки, применение которых ускоряет возведение основы;
- кирпич, нуждающийся в гидроизоляции и применяющийся ограниченно;
- армированный бетон, обеспечивающий максимальную прочность.
Остановимся на железобетонной ленточной основе более детально.
Данный тип основания — один из самых простых и распространенных
Требования к фундаменту для малоэтажного дома
Основание сооружения должно быть рассчитано на продолжительное существование без ремонта. Оно нужно как для многоэтажного здания, так и для дачного домика.
Основные требования:
Устойчивость, прочность и способность гасить незначительные колебания почвы.
Долгий срок эксплуатации (обеспечивается подбором материалов — они должны выдерживать морозы и жару, присущие данной климатической зоне, и не поддаваться воздействию влаги).
Финансовая целесообразность
Постепенная или частичная заливка бетона
В случаях, когда сразу залить весь фундамент не представляется возможным в силу определенных причин, допускается постепенная заливка бетона с соблюдением некоторых требований:
Каждую следующую порцию бетона допускается смешивать с предыдущей, однако требуется строго соблюдать временной интервал между заливкой, который не должен быть более двух часов при теплом воздухе окружающей среды и четырех – при прохладном;
Если в работе возникает вынужденный долгий перерыв, он не должен превышать шестьдесят четыре часа. При этом уже застывший предварительный слой бетона тщательно очищается от всевозможных загрязнений, пыли и капель влаги. Применение жесткой щетки способствует выравниванию верхнего слоя и увеличению коэффициента сцепления между поверхностями.
Если соблюдать все вышеуказанные требования, частичная заливка никак не отразится на качестве готового фундамента и позволит сэкономить на приобретении дорогостоящей техники, такой как бетономешалка.
Чертёж фундамента своими руками
Как уже упоминалось, разработка чертежа ленточного фундамента своими силами – это достаточно сложная, но выполнимая работа. На первоначальном этапе необходимо определить габариты будущего строения, вынести оси всех наружных стен. Затем, к проекту добавляются линии несущих внутренних, массивных перегородок. В этом случае необходимо учитывать необходимость того, чтобы несущие конструкции смогли выдержать вес будущих нагрузок. К ним относятся:
- Облицовочные и отделочные материалы,
- Межэтажные перекрытия.
- Стропильная система.
- Кровля.
- Снег.
После определения несущих нагрузок выполняется расчёт ширины подошвы, глубина залегания и высота конструкции.
Ленточный фундамент свайного типаИсточник sdelai-lestnicu.ru
Глубина залегания
Проект ленточного монолитного фундамента, чертёж которого представлен на изображении, относится к типу свайных. Он подразумевает углубление железобетонных (заводских или собранных на месте) свай и их обвязку единой лентой. Такой тип оснований относится к группе мелкозаглубленных. Это самый недорогой вид ленты, подразумевающий её углубление на 50-60 см. в грунт.
Проект ленточного фундамента, углублённого на 1,5-2 м.Источник sdelai-lestnicu.ru
План фундамента ленточного, чертёж которого представлен на следующем фото, приведён как пример заглублённого типа оснований. Значение определяется с учётом всех вышеупомянутых характеристик. Представлен в виде монолитной конструкции, предназначенной для капитальных сооружений, закладывается ниже уровня промерзания грунта. Может быть сборным, собранным их железобетонных фундаментных плит типа ФБС. Второй вариант: монолитный железобетон. В этом случае монтаж осуществляется вязкой металлокаркаса из арматуры и заливкой бетоном.
Подошва
Подошвой ленточного фундамента называют нижнюю часть (подушку), состоящую из нескольких слоёв и предназначенную для выравнивания основания, компенсации возможных нагрузок пучения, замещения проблемных грунтов и дренажа.
Монтаж подошвы может быть выполнен 2 способами:
- Отсыпкой и тщательной трамбовкой слоя песка с последующим заливанием бетона или укладкой ЖБИ плит.
- Отсыпкой и трамбовкой песка с последующей укладкой специальных фундаментных плит типа ФЛ.
Ширина и тип подошвы также отображаются на плане разрабатываемого монолитного фундамента. Чертёж, построенный в отношении устройства из железобетонных плит, должен отражать их количество, размеры и способ укладки.
Чертёж подошвы ленточного Источник studfile.net
Высота
Высота над уровнем грунта – последний габаритный показатель, который отображается на плане фундамента. Ленточный чертёж может показывать разные значения в случае проектирования основания на участке, имеющем перепады высот.
Пример чертежа фундамента с подробным описаниемИсточник kitavtoprom.ru
Строгих требований по возвышению монолитной ленты над грунтом в нормативах не приводится. Однако принято считать минимальным значением величину в 20 см. Максимальное определяется с учётом конкретных требований собственника или застройщика. Например, при обустройстве цокольного этажа, лента может возвышаться на высоту до 1 м.
Виды фундаментов
- плитный;
- ленточный;
- столбчатый;
- свайный винтовой;
- комбинированный.
Плитный
Фундамент этого типа применяют в тех местах, где почва отличается минимальной удельной прочностью (пески, мягкие глины, грунты с высокой влажностью). Он позволяет распределить массу строения по всей площади строительства, благодаря чему удельная нагрузка снижается в десятки раз. Это самый дорогой тип основания, который подходит для стен из блоков, бруса или других материалов. Основной недостаток – слабая привязка к земле.
Ленточный фундамент
Ленточный
Это самый распространенный тип оснований. Его строят в виде ленты глубиной до 2,5 метров (в зависимости от уровня грунтовых вод и средних зимних температур), повторяющих контуры стен. Ширина основания в 2–4 раза больше ширины стены. По затратам на строительство он сопоставим с винтовым основанием, но выдерживает более тяжелые стены. Основной недостаток – сложно сделать самому из-за необходимости копать большую траншею.
Столбчатый
Этот тип основания появился в результате желания сделать ленточный фундамент дешевле. Его глубина такая же, как у ленточного основания, однако он сделан не сплошной лентой, а отдельными столбами (тумбами) различного размера. Это позволяет сделать основание ниже глубины промерзания грунта. Чтобы равномерно распределить массу стены по всем тумбам, сверху их соединяют ростверком – бетонным поясом, высота которого составляет 20–100 см. Основной недостаток – высокая требовательность к правильному расчету. Любая ошибка на этапе проектирования приведет к разрушению основания и растрескиванию стен.
Свайный винтовой
Это наиболее популярный тип основания для дома из бревна или бруса, который строят своими руками. Чтобы сделать свайный фундамент, необходима бригада из одного строителя и 2–4 подсобников. В земле выкапывают приямок, затем с помощью садового бура просверливают отверстие и вкручивают в него стальную сваю, затем соединяют их друг с другом стальным или бетонным ростверком. Основной недостаток – малая несущая способность, из-за чего он не подходит для стен из блоков или кирпича.
Комбинированный
Этот тип основания сочетает в себе лучшие черты любых других. К примеру, скомбинировав свайный и плитный фундамент, вы сможете сделать основание с огромной несущей способностью и жесткой привязкой к местности. Поэтому его применяют для домов из блоков, бруса и любых других материалов.
Типы почвы, влияние грунтовых вод
Характеристика грунта – это один из самых главных факторов, влияющий на прочность фундамента. Типов почв совсем не много:
- Скальный грунт, состоящий из горных пород, – самое надежное основание для любого сооружения. Его преимуществами являются следующие факторы: отсутствие проседания под нагрузкой, возможность постройки дома прямо сверху, без углубления. Но есть один, довольно серьезный недостаток – промерзание на большую глубину, чем остальные почвы, что требует усиленной теплоизоляции коммуникаций и самого здания.
- Песчаная почва – название говорит само за себя. Песок является отличным материалом для фундамента, он хорошо уплотняется, не вспучивается в холодное время года. Но его главный недостаток – сыпучесть, стенки траншеи или котлована в таком грунте придется дополнительно укреплять.
- Глинистая почва, смесь песка и глины, подразделяющаяся, в свою очередь, на супесь, суглинок и глину, в зависимости от пропорции смеси. Траншеи и котлованы в таком грунте не требуют дополнительного укрепления, что значительно упрощает работы и снижает стоимость. Этот тип почвы подвержен вспучиванию зимой, это основной его недостаток.
- Напоследок стоит упомянуть о торфяном грунте. Никаких положительных для строительства характеристик он не имеет, служить основанием для зданий не может. Случается, что такой торфяной участок обнаруживается под частью будущего фундамента. В таком случае его удаляют и заменяют песком или устанавливаются винтовые сваи, проходящие сквозь торф.
Грунтовые воды являются очень серьезной помехой при возведении фундамента. Самым лучшим способом борьбы является дренаж и осушение участка

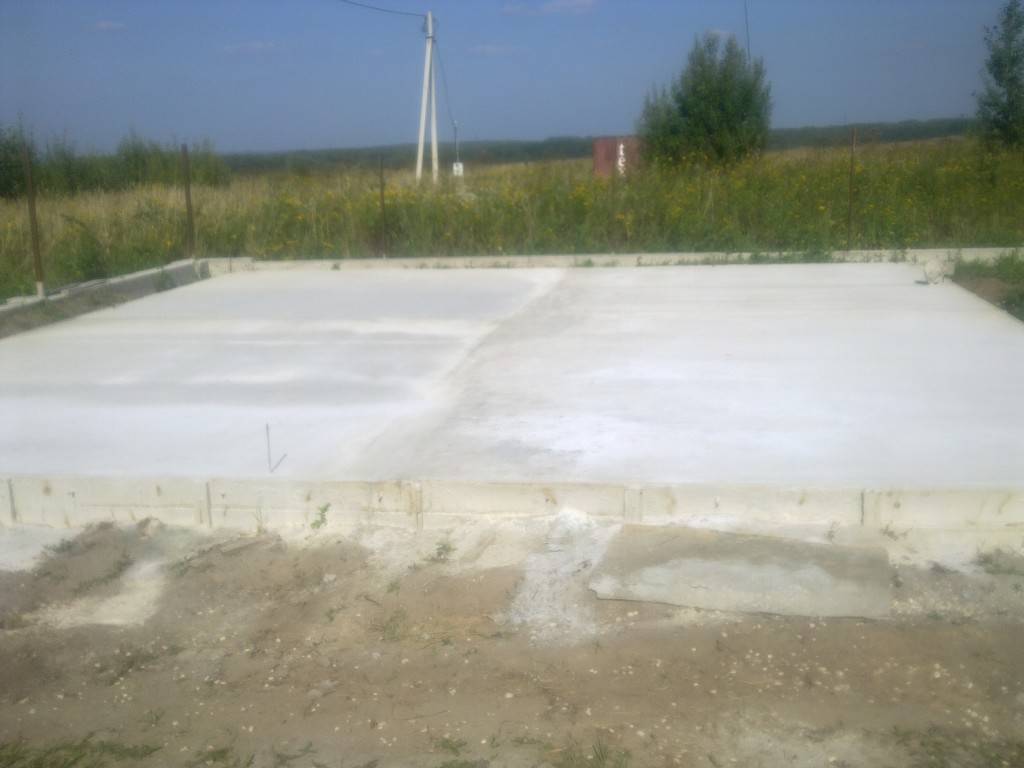

Особенности заливки плитного фундамента
Отличительной особенностью монолитной плиты является то, что такая плита располагается под всем строением, а не только под стенами дома.
Вообще, сооружение плитного фундамента своими руками не сложный процесс, но он требует ответственного подхода, и, я считаю, что его можно перенести в отдельную статью.
Одним из типов монолитной плиты является плитный фундамент с ребрами жесткости, технология заливки такого типа фундамента мало чем отличается от обычного.
Разметку делают по периметру дома, затем под будущим домом убирается грунт, на глубину будущей плиты + толщина песчаной подушки.
Затем необходимо соорудить песчаную или песчано-гравийную подушку с последующей трамбовкой.

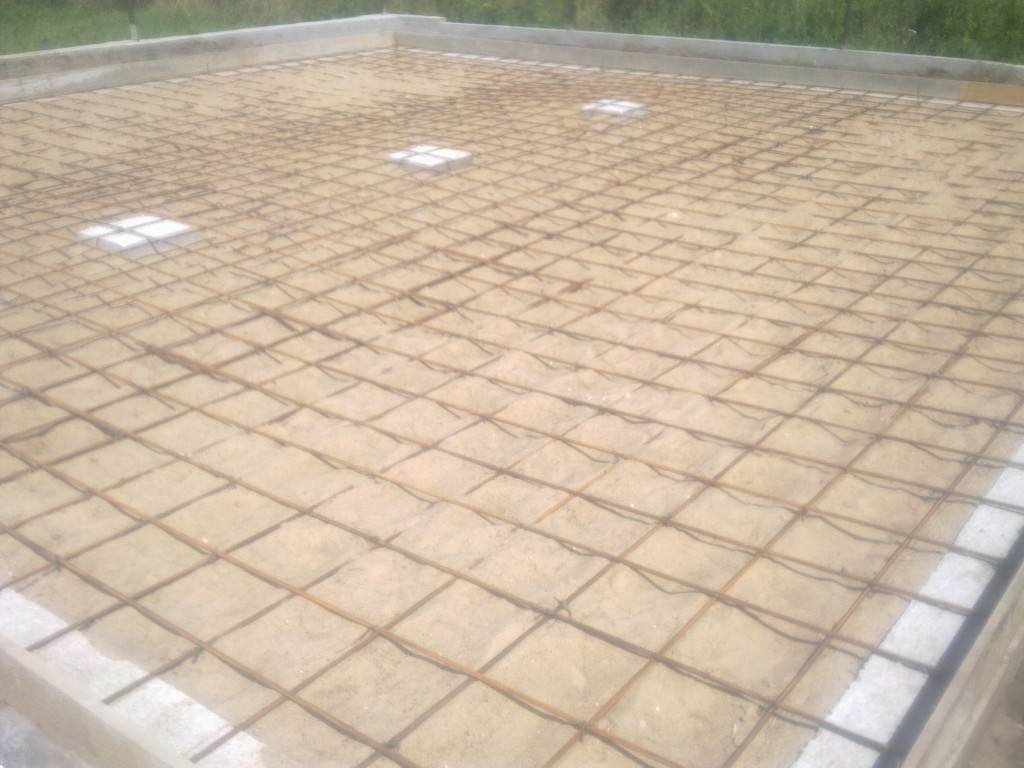

Арматурный каркас вяжется в два ряда в виде сетки.
Заливка происходит примерно так же как и при любом другом виде фундамента.
Как подлить фундамент: технология производства работ
Когда убрана старая отмостка, вырыта траншея, фундамент обследован и удалены поврежденные участки, можно приступать к установке арматуры
Это очень важно, поскольку надежная связь старого и нового фундамента гарантирует долговечность постройки
Для этой цели лучшим образом подходит арматура диаметром 10-12 мм.
Полезный совет: не стоит использовать для армирования угольник, швеллер или двутавр, они, несмотря на массивность, не будут выполнять функции арматуры.
В старом основании сверлятся отверстия победитовым сверлом, диаметр которого должен соответствовать диаметру арматуры. В отверстия забиваются отрезки арматуры, выступающие из стены примерно на 200 мм. К этим отрезкам крепится горизонтальная арматура. Под горизонтальные прутья на землю вертикально устанавливаются небольшие отрезки труб, так называемые стаканы, они нужны для того, чтобы арматура была полностью в растворе.
Важно: арматура в фундаменте никогда не сваривается, только скручивается специальными фиксаторами или при их отсутствии отрезками мягкой металлической проволоки. Зачем это делается? Дело в том, что грунт при перепадах температуры “играет”, эти перемещения заставляют двигаться фундамент, а жестко сваренные между собой арматурины приведут к растрескиванию основания
После армирования сооружается опалубка из досок. Если существует угроза распирания деревянного ограждения, следует установить подпорки снаружи. Изнутри опалубку желательно затянуть пленкой, чтобы цементный раствор не выходил через щели между досок.
На дно траншеи засыпается и утрамбовывается песочная подушка. Заливку фундамента нужно производить бетоном марки 200 или 250, в один день, применение вибратора позволит избежать завоздушивания. Как подлить фундамент к старому фундаменту мы выяснили, что же с ним делать дальше?
Подготовка раствора для заливки
В проекте, по которому проводятся работы, должна быть указана марка бетона, рекомендуемого к применению. Самым распространенным в бытовом назначении является раствор марки М-200.Выбирая самостоятельное изготовление раствора, и последующую заливку фундамента своими руками, следует придерживаться соотношения составляющих компонентов 1:3:5.
Необходимо помнить, что применяемая марка цемента должна быть в два раза выше марки применяемой бетонной смеси. Так для цемента М400, массой в 50кг, необходимо приготовить 150 кг песка и 250 кг щебенки. Количество воды выражается общепринятым коэффициентом 0,68.
Заливка бетонной смеси
Рассмотрим, как залить фундамент под дом и обеспечить повышенные эксплуатационные характеристики. В зависимости от необходимых объемов бетона для заливки, наличия времени и финансовых ресурсов можно использовать один из следующих вариантов:
- самостоятельно готовить раствор, используя бытовой бетоносмеситель. Это трудоемкий и недорогой вариант подготовки раствора;
- заказать доставку бетона в автобетономешалке (миксере). Автомобильный смеситель объемом до 8 кубов позволяет быстро выполнить бетонирование;

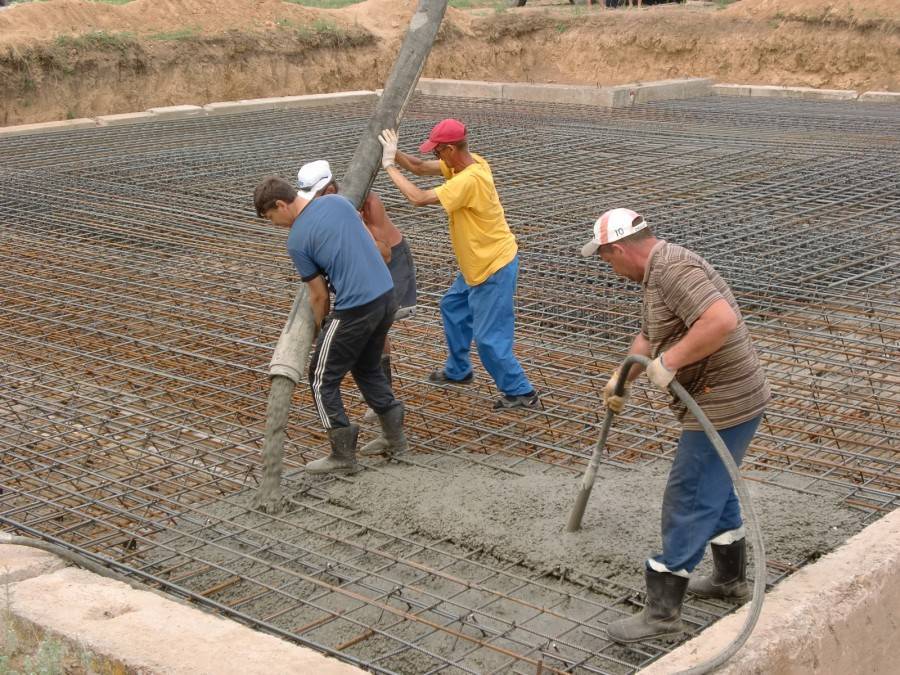

- произвести заливку с использованием бетононасоса. Насос применяется, если условия строительной площадки не позволяют подъехать миксеру.

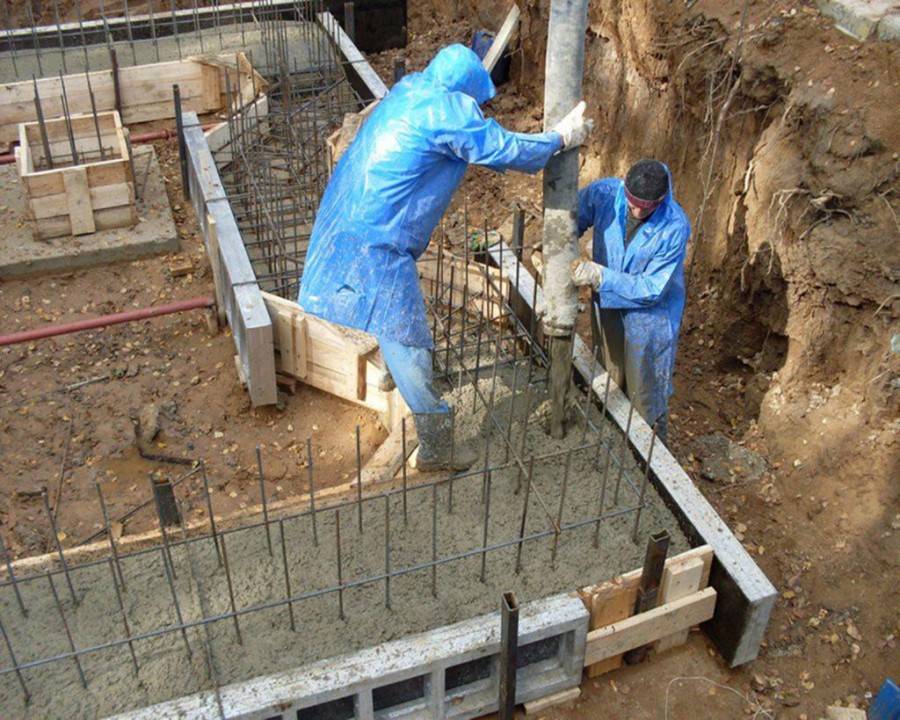

Производите непрерывное заполнение опалубки раствором в следующей очередности:
Начинайте заполнение с угловых участков деревянной конструкции, постепенно бетонируя весь объем.
- Равномерно распределяйте бетонный раствор внутри опалубки.
- Произведите вибрационное уплотнение массива с помощью глубинного вибратора, арматуры или штыковой лопаты.
- Подровняйте верхнюю плоскость бетонного основания до начала схватывания раствора.
- Постелите полиэтиленовую пленку после схватывания бетона для сохранения влаги в массиве.
- Разберите деревянную опалубку после окончательного твердения бетона.
