Геодезическая основа строительства

Кто делает ГРО?

Согласно требованиям нормативно-правовых актов, разработка ГРО входит в круг обязанностей заказчика стройки, который должен минимум за десять дней до начала работ на объекте любым доступным способом отослать подрядчику документы по ГРО и знаки разбивки, закреплённые на площадке. В том числе заказчик обязан передать:

  • знаки для внешней разбивочной сетки объектов (сооружений, зданий), которые должны быть закреплены в количестве не менее 4 штук на 1 ось и кроме того, в документации специалистам нужно указать, а на местности поставить знаки на места пересечений осей, выходящих из углов строительных объектов,
  • знаки для линейных сооружений, таких, как теплотрассы, газопроводы, которые устанавливаются в начале и конце трассы, а также на оси её прохождения, через интервал максимум полкилометра,
  • нивелирные реперы, устанавливаемые на границах строительного участка и у каждого сооружения,
  • каталоги абрисов, высот и координат для всех пунктов ГРО.

Виды геодезических работ

Геодезические работы необходимы для получения точных параметров при строительстве. К основной деятельности относится съемочный процесс, который предшествует проектированию.

После окончания съемки происходит построение модели, а также аналитика карты в цифровом формате. Кроме этого проводятся ещё некоторые виды работ, последовательность выполнения которых строго соблюдаются.

К геодезическим работам относятся такие виды деятельности:

  • Разметка площади, от которой зависит дальнейшее развитие проекта. Выполнение картографической схемы происходит в определенном масштабе и вычисления при таком виде работы важны для многоэтажной постройки, для изменения инженерных зданий, и озеленения улиц;
  • Разбивка территории для строительства необходима для того, чтобы разместить знаки, служащие контролем качества постройки на протяжении всего периода. Такое действие необходимо для чертежей, привязанных к уже имеющейся сети. Полученные результаты должны быть переданы подрядчику и подкреплены запиской и исходными координатами, чертежами с правильной маркировкой.
  • Контроль параметров сооружения производится на нескольких этапах строительства. Такая съемка позволяет периодически контролировать возводимые здания и их соответствие проекту.

Важно! Благодаря контролю параметров, можно получить полное понимание соответствия проделанной работы и плана. В этом случае тщательно контролируется несущая часть здания, которая отвечает за устойчивость всей постройки

При выполнении контроля в соответствии с требованиями ГОСТ есть диапазон небольших отклонений от установленной нормы.

Составление плана позволяет провести измерения подземной сети. Такое мероприятие необходимо для совмещения всех коммуникаций и обозначение их на карте, когда они уже будут не видны человеческому глазу.

Съемка позволяет увидеть стыковку всех инженерных сетей и проконтролировать их пересечение. Составленная карта дает возможность в будущем провести ремонт и возвести при необходимости дополнительное сооружение без нанесения вреда подземным коммуникациям.

Контроль возможного деформирования постройки производится на протяжении всего строительного процесса и после его окончания. Несколько этапов такой процедуры позволяют прогнозировать осадку здания, наклонение конструкции, крен фундамента. Этапы делятся на начальный, далее проводится через каждые 5 этажей – промежуточный, окончательный и эксплуатационный.

Контроль деформации проводится в двух спектрах, а именно: влияние новой постройки на соседние здания и наоборот. Для точного определения проблемы необходима топографическая съемка.

Важно! Геодезические работы, в особенности, касающиеся крупных построек и новых территорий, должны проводиться профессионалами и экономия бюджета в данном случае не имеет смысла. Все работы проводятся в несколько этапов, которые распределены на весь срок строительства

Есть определённые нормы и правила и следование им обязательно для всех строительных фирм.

Необходимость планирования застройки

Для строителей геодезическая основа обеспечивает правильное возведение сооружения, соответствующего архитектурному замыслу и инженерному расчёту. Она состоит из геодезических знаков и строительных сеток. План геодезической разбивочной основы для строительства располагается таким образом, чтобы строительная сетка была параллельна главным осям зданий. Разбивочные сети делятся на плановые и высотные, которые обеспечивают точность строительства объектов на плоскости и по высоте.

К геодезической разбивочной основе для строительства прибегают при возведении разных по размерам объектов и массивов. Если территория застраивается комплексом зданий, их можно планировать с помощью проектов разного масштаба: для всей территории застройки и для каждого здания, но геодезическая основа должна быть единой во избежание ошибок.

С геодезической разбивочной основой для строительства следует обращаться внимательно: геодезические знаки закреплять прочно во избежание смещения, при повреждении восстанавливать с участием специалистов.

Знаки, обозначающие высоты в геодезической основе, выполняются из металла и фиксируются в бетоне. Это могут быть трубы, рельсы, швеллеры. На их поверхность краской могут наноситься координаты в системе данной разбивочной основы. Если знаки основы крепятся на уже имеющиеся здания, необходимо, чтобы данное здание было построено не позже чем за два года до размещения знака (из-за возможной осадки грунта). Проседания грунта также можно наблюдать и по вновь установленным геодезическим знакам. Для подземного строительства геодезическая основа выполняется в виде сети теодолитных ходов, по которым проверяется точность поворотов подземных коммуникаций.

Разбивочные сети привязывают к государственной геодезической сети через ближайшие геодезические пункты. Застраиваемые территории далеко не всегда выровнены строго по меридианам и параллелям, поэтому между линиями геодезической сети и координатами разбивочной сети могут возникать углы (как правило, возникают). На планах указывается геодезический пункт, по которому определены координаты сети, а уже внутри самой сети устанавливается отдельная система координат, которую — в отличие от общепринятых букв X и Y — принято обозначать буквами A и B. Именно эта сеть и её план будут служить для контроля расположения и параметров возводимых объектов на застраиваемых территориях.

Геодезическая основа устанавливает для объектов и их частей следующие параметры:

  1. Координаты на плоскости.
  2. Длину и ширину.
  3. Высоту и глубину.
  4. Углы.

Перед построением основы на местности её необходимо начертить на плане. Об утверждении основы составляется акт.

Разновидности ГРО

Основы по своему виду могут быть различными. Это:

  • Внешняя сеть. Используется такая при проведении разбивочных работ, а также при выполнении исполнительной съемки. Если говорить в целом, то такой вид ГРО параметры ОКС повторяет полностью.
  • Плановая сеть. Здесь находятся только те линии, при помощи которых регулируются мероприятия строительства и сетки. Выполняется она за счет пересечения осей ГРО. Длины сторон различные, но обычно они составляют от 50 до 200 метров.

ГРО создается при помощи различных методик. Специалисты используют такие способы:

  • Триангуляция. Выполняется система, состоящая из треугольников. Потом специалисты измеряют углы и базисы.
  • Полигонометрия. Эксперты выбирают определенные точки, которые при соединении образуют полигонометрический ход. Обычно первая часть его симметричная с опорным пунктом, координаты которого известны. Потом они проводят измерение улов и линий.

Месторасположение знаков отображается в документах.

Как выполнить вынос в натуру?

Способом полярных координат осуществляется вынос в натуру, в максимальном количестве случаев. Заданное направление определяется именно так. После создается разбивочная сетка в виде пересекающихся осей, образующих прямоугольники. Размер последних может быть разным, все зависит от проекта.

Знаки устанавливаются в точках, образованных в местах пересечения осей. Также сюда относят:

  • Линии триангуляции.
  • Сеть нивелирную.
  • Линии красные.

Для точных СМР все это потребуется. Знаки для создания ГРО должны сохраниться. Также при планировании производится оценка климата.

Контроль необходимо осуществлять на каждом из этапов, поэтому требуется провести исполнительную съемку. Сведения о проверке заносят в исполнительные документы.

1.3 Организационные формы проектирования. Генеральный проектировщик

Любой реализуемый проект удобно классифицировать по степени сложности (в рамках опыта и сферы деятельности ООО «Электроавтоматика»). В основу классификации следует положить объем выполняемых работ, а также количество функций, которое необходимо взять на себя проектной организации. В зависимости от этой классификации проекта следует принимать решения об организационной форме работы над проектом.

Если речь идет о проекте небольшом, выполняемом компанией своими силами (как правило, это проекты, где компания выступает в качестве субподрядчика), то в рамках компании достаточно назначить главного инженера проекта (ГИП), которому подчинить на время проектирования ведущих специалистов требуемой квалификации. Такая структура оправдывает себя и позволяет минимизировать трудовые ресурсы, при этом в качестве ГИПа может выступать технический специалист, разрабатывающий один из разделов проекта.

Проект средней сложности подразумевает использование подрядных организаций и значительный объем работы. Компания общается непосредственно с техническим заказчиком и отвечает за весь объем выпускаемой документации. В этом случае следует говорить о функциях генерального проектировщика.

В обязанности генерального проектировщика входит:

— участие в разработке технико-экономических обоснований (ТЭО) экономической целесообразности и хозяйственной необходимости проектирования объекта;

— участие в составлении задания на проектирование;

— определение объемов, этапов и стоимости проектных и изыскательских работ;

— подготовка и выдача субподрядным организациям заданий на разработку технических проектов, рабочих чертежей, а также производство инженерных изысканий;

— подготовка совместно с субподрядными организациями в соответствии с нормами продолжительности проектирования графиков разработки проектов, согласование их с подрядными организациями и представление их заказчику для утверждения;

—  координация работ субподрядных организаций и увязка всех частей проекта;

— согласование в процессе проектирования принципиальных технических решений, принимаемых субподрядными организациями;

— обоснованное определение объемов строительно-монтажных работ, состава и количества оборудования, изделий и материалов;

— составление заказных спецификаций и заявочных ведомостей на оборудование и материалы;

— составление сводной сметы и сводки затрат на строительство;

— обеспечение соответствия технических проектов заданию на проектирование и рабочих чертежей — утвержденному техническому проекту;

— обеспечение патентной чистоты проектных решений;

— приемка готовой проектно-сметной документации и материалов инженерных изысканий от субподрядных организаций;

— комплектация проекта по частям, главам и передача заказчику всей проектно-сметной документации, в том числе и разработанной субподрядными организациями;

— защита совместно с субподрядными организациями проекта в экспертных организациях.

В рамках организации проектировщика целесообразно создавать команду проекта во главе с менеджером проекта (его задачи: административное руководство участниками, контроль сроков, общение с Заказчиками, подрядными организациями, разрешение возникающих трудностей).  В команду проекта необходимо включить помимо назначенного ГИПа  (ГАПа), также начальников отделов и ведущих специалистов, инженеров-исполнителей

Важно включить в состав команды экономистов и юриста

Третий тип проектов «особо опасных, технически сложных и уникальных объектов» (ГК, ст. 48.1), накладывает в настоящее время ряд дополнительных требований к команде проекта. Эти требования связаны с аттестацией участников проекта по промышленной безопасности (привлечение специалистов высшей квалификации). В команду проекта в обязательном порядке необходимо включить инженера по промышленной безопасности, который будет следить за наличием удостоверений у исполнителей, проводить первичную экспертизу технических решений, готовить документацию для экспертизы промбезопасности.

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

  • для выдачи разрешения на строительство;
  • для ввода здания в эксплуатацию;
  • для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

Оформление проектной документации на строительство

Само по себе проектирование бывает двух видов:

  • одностадийное;
  • двухстадийное.

При двухстадийном проектировании во время первой стадии, которая называется «Проект», разрабатываются принципиальные основы по результатам тактико-технических обоснований строительства. На второй стадии – «Рабочая документация», все составленные расчеты максимально детализируются в тот вид, чтобы их можно было реализовать на практике.

Одностадийное проектирование проводится тогда, когда известны принципиальные решения. Здесь в процессе составления «Рабочего проекта» происходит лишь детализация показателей для их практического применения.

Выбор мест закладки пунктов ГРО

С учетом ограниченного количества пунктов (20 пунктов ГРО), пришлось постараться с выбором мест закладки. При выборе мест учитывались все особенности проекта строительства. Условия обеспечения сохранности пунктов ГРО и удобство выполнения геодезических работ ведущим геодезистом объекта.

Закладка пунктов ГРО осуществлялась методом свайного бурения на глубину 2.0 м, с заполнением песчано-цементной смесью тела сваи согласно приведенной выше конструктивной схеме пункта ГРО, далее выполнялось устройство металлического ограждения с окраской.

Общий вид заложенных пунктов приведен ниже. Перед началом работ провели рекогносцировку района работ. С обследованием пунктов ГГС вблизи объекта изысканий на предмет пригодности к геодезическим наблюдениям.

Какие задачи разрешает геодезия — 4 главные задачи

При помощи геодезической науки человечество пытается изучать и использовать свою родную планету. Геодезия как практическая наука способствует людям ориентироваться в ареале своего обитания, благоустраивать и видоизменять окружающую местность.

Но основное применение геодезии — это возведение зданий и прочих сооружений.

Задача 1. Выбор подходящего места для расположения объекта

Именно благодаря геодезии выбирается месторасположение стройки. Учитываются факторы строения толщи земли. Исследуется местность, проводятся геологические изыскания.

Составляется план-схема залегания горных пород, исходя из которой определяется состав закладываемого фундамента. Либо рекомендации геодезистов будут сделаны в пользу переноса участка строительства, а то и полной отмены плана.

Основные критерии при размещении строительных участков:

  • состав и характеристики слоев залегания горных пород;
  • рельеф местности;
  • окружающие территории.

Задача 2. Грамотная привязка строящегося здания к уже имеющимся

Так как строительство превратилось в человеческую страсть уже довольно давно, и застроены гигантские площади Земли, казалось бы, невозможно представить себе беспорядочное нагромождение домов в местах проживания человека.

Еще как возможно! Именно поэтому мегаполисы постоянно строят, перестраивают и достраивают. Они растут вверх и вниз и расползаются по поверхности планеты, словно плесень по дереву. И если бы не геодезическое проектирование, боюсь, человеческий муравейник бы рухнул, как карточный домик.

Да и с точки зрения комфорта для человека удобнее располагать свои сооружения в зависимости от уже существующих зданий.

Задача 3. Изображение участков на топографических картах

При помощи топографии вы получите подробный план местности застройки. На нем будут отображены все объекты, находящиеся на местности, их связь и инженерные коммуникации.

На схеме отобразится также рельеф местности.

Топографическая карта составляется в три этапа:

  1. Полевые работы (замеры на местности).
  2. Камеральные работы (сведение вычислений воедино).
  3. Составление плана (чертеж карты в соответствии с полученными данными).

При помощи топографии легко восстановить границы участка на местности.

Задача 4. Изучение крупномасштабных смещений земной коры

Это задача высшей геодезии. Именно благодаря таким работам определяются сейсмоустойчивые участки и территории, подверженные искажениям поверхности. Выявляется зависимость сдвигов платформ земной коры от спутников, планет и других космических тел Солнечной системы.

Приливы и отливы, активные поднятия и устойчивые понижения участков поверхности Земли — все это важные основные принципы глобальной геодезии. Эти факторы влияют на климат планеты, и изучаются они посредством экологических изысканий.

Методы построения разбивочной сети

Построение разбивочной сети может осуществляться различными методами: триангуляции, трилатерации, полигонометрии, а также с помощью засечек или использования спутниковой геодезической аппаратуры (GPS). Вариантов достаточно много. Вид самой сетки будет зависеть от местности, формы и размеров сооружения, а также от требуемой точности. К примеру, если вы задумали возвести тоннель, то сеть будет представлена триангуляцией или полигонометрией. В случаях. когда осуществляется крупное строительство, она будет выполнена с помощью строительной сетки, а именно в виде геометрических фигур (квадратов, прямоугольников), которые должны быть параллельны осям, строящегося сооружения. Стороны ячеек сетки могут быть 50, 100, 200 или 250 м. Это определяется размерами будущей постройки.

Высотные параметры строительства будут создаваться с помощью нивелированных сетей строительной площадки. Тут нужно помнить один важный момент – они должны опираться не менее, чем на два репера нивелированной сети. Высотные и плановые точки обычно принято совмещать.

Геодезические работы для линейных объектов

Состав геодезических изысканий для линейных объектов, оформление исполнительной документации и соблюдение норм строительства. Ответственность за нарушение технического регламента в инженерной геодезии.

Линейными объектами называются инженерные сооружения длина которых значительно превышает ширину. Они бывают наземными, подземными и воздушными (надземными) и согласно Градостроительного кодекса и ФЗ № 172 от 21 декабря 2004 года, к ним относят: сети инженерно-технического обеспечения, автомобильные трассы, железные дороги, трубопроводы, газопроводы, линии электропередач и теплосети.

Проектирование и строительство таких инженерных сооружений имеет государственное значение. Этапы разработки проекта регулируются на законодательном уровне, поэтому требования к качеству изысканий и точности геодезических работ для линейных объектов определены нормами и стандартами СНиП и ГОСТ.

Инженерная геодезия для строительства линейных сооружений

От качества разработки разделов проектной документации и проведения трассирования линейного инженерного сооружения зависит процесс будущего строительно-монтажных работ и процесса эксплуатации.

Состав геодезических работ и картографии охватывает полный цикл создания линейных объектов:

  • сбор данных по изысканиям предыдущих периодов;
  • привязка к точкам государственной геодезической сети (ГГС);
  • топосъемка территории для выбора места трассы;
  • создание геоподосновы для проектирования объекта;
  • камеральное и полевое трассирование;
  • вынос в натуру проектных осей и закрепление их на местности;
  • разбивка с установкой координат стыковочных пунктов;
  • исполнительные съемки подземных коммуникаций;
  • геодезический мониторинг соответствия геометрических параметров проектным значениям.

Процесс отличается трудоемкостью и масштабностью, поэтому уровень качества напрямую зависит от степени подготовки специалистов. Компания «Промтерра» выполняет все топографические работы, связанные с линейными инженерными объектами, используя современное оборудование и инновационные технологические решения.

Оформление отчетной документации по проектированию

После окончания инженерно-геодезических, геологических и экологических изысканий специалисты оформляют пакет проектных документов. В его состав входят: пояснительная записка, проект полосы отвода с характеристикой трассы, детальное описание существующей инфраструктуры для организации планируемого строительства.

Также включаются сметы расходов, анализ состава грунтов, рекомендации по охране окружающей среды и пожарной безопасности и других документов, предусмотренных законодательными нормами.

Утверждение и согласования в государственных органах

Проектная документация, содержащая разделы с инженерными изысканиями в области геодезии для железных дорог, геологии и экологии систем коммуникаций, в обязательном порядке подается на экспертизу.

Суть процесса заключается в сравнении предоставленных разработок техническими регламентам и государственным стандартам. Если экспертиза была пройдена успешно, то застройщик получает разрешение на начало строительства.

До этого момента должны быть урегулированы все вопросы относительно прав владения на землю.

Согласование инженерных линейных сооружений требуется когда проектируются:

  • ЛЭП, линии телефонной связи и оптиковолоконной информатизации;
  • железнодорожные пути, объекты метрополитена и троллейбусные линии;
  • инженерные объекты для систем газоснабжения, электроснабжения, связи;
  • мосты, эстакады и туннели для транспортной инфраструктуры;
  • нефте-, газо- и другие трубопроводы для водоснабжения, канализации, отопления;
  • коммуникационные сооружения мусороудаления;
  • сети кондиционирования и вентиляции воздуха;
  • фуникулеры и системы вертикального транспорта (лифтовые шахты, эскалаторы);
  • автодороги любой категории, автомобильные трассы и шоссе.

В процессе реализации проекта надзирательные органы следят за соблюдением технического регламента. При выявлении нарушений в сфере инженерной геодезии, экологии и геологии строительство линейного объекта может быть приостановлено.

Геодезические изыскания для линейного объекта

Перед специалистами, которые проводят работы в сфере прикладной инженерной геодезии, стоит главная задача – качественное выполнение всех этапов сопровождения предпроектных и строительных работ.

Нарушение стандартов и норм преследуется законом, поэтому подрядчики и застройщики несут ответственность не только за результаты проектирования и строительства линейного сооружения, но и за их эксплуатацию.

1.4 Главный инженер проекта

Главная проблема при назначении ГИПа — это отсутствие специалистов высокой квалификации, способных выполнять его функции и нести ответственность за проект. Часто приходится снижать планку требований к данной должности, что практически сразу сказывается на качестве выполнения работ проектной организацией. Не удается организовать и передачу знаний и опыта от уже сложившихся инженеров к подрастающему поколению. Как правило, загрузка таких сотрудников велика, а коммерческое руководство компании крайне неохотно одобряет дополнительные ставки.

Между тем, требования к ГИПу в условиях рынка значительно выше, чем, скажем при плановой экономике. В методических рекомендациях МДС 11-11.2000 рассматриваются вопросы организации работы управляющего проектом. Не пересказывая текст этого документа, хочется отметить: ГИП несет ответственность за все, что происходит с проектом, начиная от заключения договора, заканчивая прохождением экспертизы и сдачей проекта Заказчику, авторским надзором. Уровень требований к ГИПу значительно превышает уровень технического специалиста, заставляя кандидата разбираться в экономике, юридических аспектах, маркетинге.

Описание строительной сетки ГРО

Первоочередная задача создания основы — разбивка точек и линий объектов на строительной площадке. Во многом, от точности проведения геодезических изысканий зависит окончательное качество возведения итоговой конструкции.

Проектирование

Строительная сетка служит основой для разбивочных работ и монтажа техоборудования. Проектирование выполняется заранее, на генеральном плане будущего сооружения.

Строительная сетка, по большей части, состоит из квадратов или прямоугольников. Их стороны всегда параллельны осям проектируемых сооружений или технического оборудования. Главное условие их расположения — сохранность наибольшего количества в процессе физической реализации сетки.

Сторону квадрата выбирают в зависимости от типа и размера сооружения. Не очень удобно, если квадрат слишком маленький, или слишком большой. Наибольшее распространение получили фигуры со сторонами 200 м.

Разбивка на местности

При разбивке строительной сетки на местности, строительный чертеж переносят и маркируют на площадке физическими метками.

При этом руководствуются:

  • Размером и расположением здания;
  • Данными о высотах и граничных расстояниях.

В данном документе определено, что земли общего пользования ограничены в обороте и не могут быть предоставлены для индивидуального строительства.

Поэтому, возведение сооружений любого типа можно проводить исключительно вдоль красных линий, т.е. не нарушая границ территорий общего пользования.

Применение метода прямоугольных координат

При создании строительной сетки используют прямоугольную систему координат. Проектные координаты выбирают так, чтобы это были положительные целые числа, кратные длине стороны самой сетки. При этом оси разбиваемого здания делают параллельными сторонам строительной сетки.

Положение проектной точки определяют от исходной линии.

Высотное обоснование на строительной площадке

Любые геодезические работы при разбивке капитальных сооружений производят от исходных опорных точек и линий планово-высотного обоснования.

Исходной основой для них являются точки государственных и ведомственных опорных сетей. План и красные линии выносят и закрепляют именно относительно государственного плана сетей.

Цели создания разбивочной сети в инженерной геодезии

С помощью разбивочной сети определяют правильное расположение объектов на местности, проводят вынос в натуру точек с заданной отметкой, а также измеряют возможные деформации конструкций. Геооснова создается в виде сетки, состоящей из основных и дополнительных квадратов и прямоугольников с разной длиной сторон с привязкой к пунктам ГГС (государственной геодезической сети). Для создания разбивочной основы выполняют ряд мероприятий по построению геодезической сети на стройплощадке с целью выноса в натуру осей зданий, сооружений, конструкций, сетей коммуникаций и линейных инженерных объектов.

Для закрепления пунктов ГРО на местности используют реперы. Требование к установке таких геодезических меток – расположение знаков должно осуществляться максимально удобно, чтобы измерительные работы можно было проводить без препятствий

Важно установить реперы для геодезической разбивочной основы надежно с целью обеспечения их сохранности на протяжении всего периода строительства. Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

  • стенные геодезические метки;
  • грунтовые геодезические знаки;
  • пункты центрирования измерительных приборов.

Все типы измерений для построения геодезической основы на площадке (угловые, линейные и высотные), согласно нормативным требованиям, должны иметь точное соответствие величинам допустимых средних квадратических отклонений. Процесс создания разбивочной сети на строительной площадке определяется опытным путем и инженерными исследованиями, которые входят в обязанности специалистов.

Топографо-геодезические работы при строительстве зданий и монтаже сооружений допускают погрешность не более, чем в 3 мм. Действующим документом, который регулирует этот процесс является СП 126.13330.2012. Он содержит ряд ссылок на актуальные своды правил, технические стандарты и ГОСТ.

Вынос в натуру разбивочных осей постройки

Вынос в натуру центральных либо основных разбивочных осей постройки, а кроме того создание его наружной разбивочной сети, изготовления исполнительных съемок формируется с целью наружной разбивочной сети. А кроме того с целью перенесения в натуру и укрепления проектных характеристик предмета, производства подробных работ и исполнительных съемок.

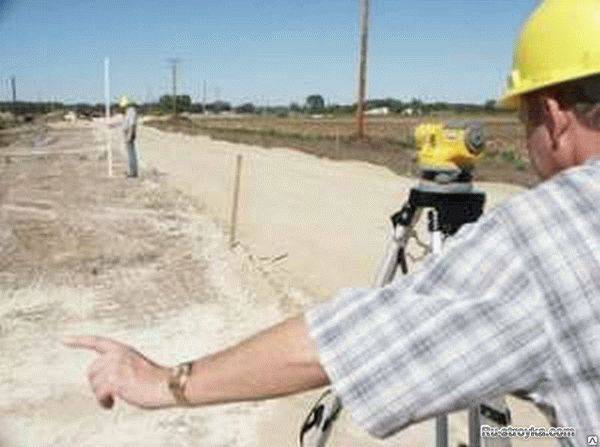

Вынос в натуру центральных разбивочных осей постройки

Плановую разбивочную сеть площадки строительства необходимо формировать в виде:

  • красных либо иных направлений регулировки строительства;
  • строительной сетки, равно как норма, с масштабами краев 50, 100, 200 м, и иных типов геодезических сетей.

Выбор мест закладки пунктов ГРО

С учетом ограниченного количества пунктов (20 пунктов ГРО), пришлось постараться с выбором мест закладки. При выборе мест учитывались все особенности проекта строительства. Условия обеспечения сохранности пунктов ГРО и удобство выполнения геодезических работ ведущим геодезистом объекта.

Закладка пунктов ГРО осуществлялась методом свайного бурения на глубину 2.0 м, с заполнением песчано-цементной смесью тела сваи согласно приведенной выше конструктивной схеме пункта ГРО, далее выполнялось устройство металлического ограждения с окраской.


Общий вид заложенных пунктов приведен ниже. Перед началом работ провели рекогносцировку района работ. С обследованием пунктов ГГС вблизи объекта изысканий на предмет пригодности к геодезическим наблюдениям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
