Создание геодезической разбивочной основы

Осмотр, освидетельствование и приемка котлована

Разработка котлована в обязательном порядке подлежит освидетельствованию специалистами. Окончательным этапом работ является приемка комиссией, членами которой является ответственный сотрудник от организации-заказчика, представитель государственных контрольно-надзорных органов и подрядчик.

Цель проведения освидетельствования разработанного котлована – анализ соответствия данных инженерно геологического изыскания и показателей грунтовых почв, полученных в результате земляных работ по разработке котлована.

На основании сравнительного анализа этих данных составляется акт освидетельствование и приемка котлована.

Все организации, принимающие участие в данном виде работ, получают по экземпляру акта: подрядчик, геологическая организация (непосредственное выполнение освидетельствования), органы государственного авторского и геотехнического надзора.

Предварительное ознакомление с котлованом, оценка пространственной изменчивости и других физических характеристик грунта (образцы берутся со стен вскрытого котлована).

Технический отчет с данными проведенных на участке инженерно геологических изысканий служит базой для уточнения полученных показателей грунтов.

Разметка котлована на местности, показатели грунтовых почв должны полностью соответствовать данным технического отчета по результатам инженерно геологических испытаний. Освидетельствование котлована с выездом на местность проводит инженер-геолог, входящий в состав комиссии.

Визуальный осмотр котлована и снятие проб грунтов со стенок открытого котлована – задача инженера-геолога. После получения и анализа проб инженер-геолог проводит сравнение с данными технического отчета.

Возможные осложнения при проведении работ по освидетельствованию котлована

  • высокая подтопляемость местности: требуется проведение работ по ее осушению;
  • высокая техногенная нагрузка на участок: наличие инженерных коммуникаций плит старых фундаментов под верхним слоем грунта: требуется проведение работ по дополнительному отбору проб грунта с целью получения более достоверных данных о месте возведения нового объекта;
  • значительные расхождения в результате проведения сравнительной оценки данных технического акта и данных акта об освидетельствовании котлована: требуется проведение дополнительных инженерно геологических изысканий; их объем определяет комиссия, он должен быть достаточным для уточнения проектных данных; полученные правки в обязательном порядке должны быть внесены в проект строительных работ.

Получение акта о выполнении работ является окончательным этапом освидетельствования котлована. Технический отчет по результатам инженерно-изыскательских работ и акт освидетельствования котлована – основные документы, необходимые для получения разрешения на проведение строительных работ на выбранном участке.

Документация по результатам освидетельствования котлована должна содержать

  • чертежи отдельных частей и конструкций креплений и фундамента, разметки котлована;
  • авторский надзор всех видов работ, проводимых на этапе инженерно геологических изысканий и освидетельствования котлована (журнал авторского надзора);
  • разбивка котлована – акт приемки геодезической разбивочной основы для строительства;
  • ведомость отметок реперов и привязка к ним разметок фундамента и конструкций на участке строительных работ;
  • скрытые работы (акты по каждому виду скрытых работ): расчет свойств и несущей способности оснований свай, устройство основанием с применением подсыпки, присадка или набухание грунта и др.

Полученная расчетная документация должна быть подтверждена. Подтверждающими документами являются:

  • планы проектных работ;
  • планы исполнительских работ;
  • результаты бурильных работ;
  • характеристики грунтов, проектные и фактические;
  • чертежи разрезов котлована и разметки фундамента;
  • результаты проверки несущей способности грунтов (составляется акт испытаний);
  • чертежи оградительных конструкций места проведения работ по разработке котлована.

Освидетельствование и приемка котлована — процедура с участием контрольно-надзорных государственных органов (в строительстве), экспертных организаций (или независимых экспертов).

Обязательно предварительное оповещение всех участников о предмете освидетельствования, месте его расположения.

Кроме того, каждый участник должен быть ознакомлен с техническим актом проведения инженерно геологических изысканий.

Основная цель освидетельствования котлована – оценка безопасности возведенного здания (сооружения) в процессе эксплуатации.

Внешняя разбивочная сеть

Внешнюю разбивочную сеть сооружения следует формировать в виде геодезической сети, пункты каковой фиксируют в территории вынос оси, а кроме того углы, образованные пересечением главных осей. Нивелирная сеть площадки и наружная различная сеть сооружения формируется в виде нивелирных ходов. Высотная сеть основывается никак не меньше Нежели в 2 репера. Пункты нивелирной и плановой разбивочной сети, нередко необходимо совмещать.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг, определенных поставленному распорядку строительства. Зоны закладки геодезических знаков обязаны быть показаны в стройгенплане плана учреждения, а кроме того в чертежах, разработанных с целью изготовления заявок согласно распланировке и стройке площади.

Величины СКП назначаются в зависимости от наличия одной из черт. При присутствии двух и более черт величины СКП назначаются согласно характеристике, соответственной наиболее высокой точности.

Высотная Г.Р.О. осуществятся в согласовании с условиями нормативных бумаг

Достоверность построений оригинальных и сложных объектов и монтажа технологического оснащения необходимо подсчитывать расчетами в базе инженерных критерий и принимая во внимание специальные условия к допускам, в согласовании с планом

Геодезические работы в строительстве

Разбивка опорных точек под строительство дома или разметка участкауслугаот 8 500
Вынос в натуру основных осей здания или сооружения с закреплением по 2м точкам каждой осиуслугаот 10 000
Вынос свай в натуру (до 50 свай)услугаот 10 000
Геодезическая разбивка колонн, стен (до 50 точек)услугаот 10 000
Вынос в натуру инженерных сетей (до 20 точек)услугаот 10 000
Исполнительная съемка котлована с расчетом объема земляных работ, с составлением картограммы земляных массуслугаот 14 000
Исполнительная съемка бетонной подготовки /гидроизоляции/ фундаментной плиты с составлением КИСуслугаот 20 000
Исполнительная съемка свайного поляуслугаот 10 000
Исполнительная съемка бетонной подготовки /гидроизоляции / фундаментной плиты, с составлением исполнительной схемыуслугаот 15 000
Исполнительная съемка инженерных сетей, с составлением плановой исполнительной схемы и продольных профилей (до 20 элементов)услугаот 15 000
Исполнительная съемка колонн или стенуслугаот 10 000

Подготовка разбивочной геодезической основы

Геодезическая разбивочная сеть необходима впервую очередь для разбивки точек и линий объектов на строительной площадки. По координатам заложенным при ее создании проводят вынос с проекта в натуру осей зданий, перенос параметров инженерных сооружений с выполнением последующих геодезических работ по деформационному мониторингу и проведению исполнительной съемки.

Компания «Промтерра» работает с объектами любой сложности, предоставляя точные результаты, включая математические расчеты, проверку на деформации, чертежи, топографические планы и документацию. Заказчик имеет право контролировать процесс выполнения разбивки для строительства на любом этапе. С этой целью могут быть проведены выборочные проверки измерений.

Принимать работу можно только в том случае, если все параметры сходятся. Геодезисты работают по проверенным методам и с надежным геодезическим оборудованием, поэтому сопровождение строительства зданий и точность создания разбивочной сети всегда проходит на высоком профессиональном уровне.

Об особенностях выполнения чертежей:

  • Чтобы выполнить чертеж ГРО, используется координатная система.
  • Перед тем определиться с формой, геодезистами учитываются данные о площадке строительства, в том числе ее характеристики и особенности грядущих работ.
  • ГРС включается в себя конкретные размеры, в связи, с чем получается, что количество полигонов либо фигур, выполненных методом триангуляции и трилатерации, небольшое велико, причем стороны короткие.
  • Опоры необходимо надежно закрепить по максимуму строительном на объекте, необходимо, чтобы стабильность их положения сохранялась даже в особо сложных условиях проведения работ.

Описание строительной сетки ГРО

Первоочередная задача создания основы — разбивка точек и линий объектов на строительной площадке. Во многом, от точности проведения геодезических изысканий зависит окончательное качество возведения итоговой конструкции.

Строительная сетка служит основой для разбивочных работ и монтажа техоборудования. Проектирование выполняется заранее, на генеральном плане будущего сооружения.

Строительная сетка, по большей части, состоит из квадратов или прямоугольников. Их стороны всегда параллельны осям проектируемых сооружений или технического оборудования. Главное условие их расположения — сохранность наибольшего количества в процессе физической реализации сетки.

Сторону квадрата выбирают в зависимости от типа и размера сооружения. Не очень удобно, если квадрат слишком маленький, или слишком большой. Наибольшее распространение получили фигуры со сторонами 200 м.

При разбивке строительной сетки на местности, строительный чертеж переносят и маркируют на площадке физическими метками.

При этом руководствуются:

  • Размером и расположением здания;
  • Данными о высотах и граничных расстояниях.

Разбивку строительной сетки на местности производят в соответствии нормативами Градостроительного кодекса РФ.

В данном документе определено, что земли общего пользования ограничены в обороте и не могут быть предоставлены для индивидуального строительства.

Поэтому, возведение сооружений любого типа можно проводить исключительно вдоль красных линий, т.е. не нарушая границ территорий общего пользования.

При создании строительной сетки используют прямоугольную систему координат. Проектные координаты выбирают так, чтобы это были положительные целые числа, кратные длине стороны самой сетки. При этом оси разбиваемого здания делают параллельными сторонам строительной сетки.

Положение проектной точки определяют от исходной линии.

Любые геодезические работы при разбивке капитальных сооружений производят от исходных опорных точек и линий планово-высотного обоснования.

Исходной основой для них являются точки государственных и ведомственных опорных сетей. План и красные линии выносят и закрепляют именно относительно государственного плана сетей.

Геодезические работы при проектировании

_______
При проектировании строящихся объектов обычно составляют генеральный план.

_______

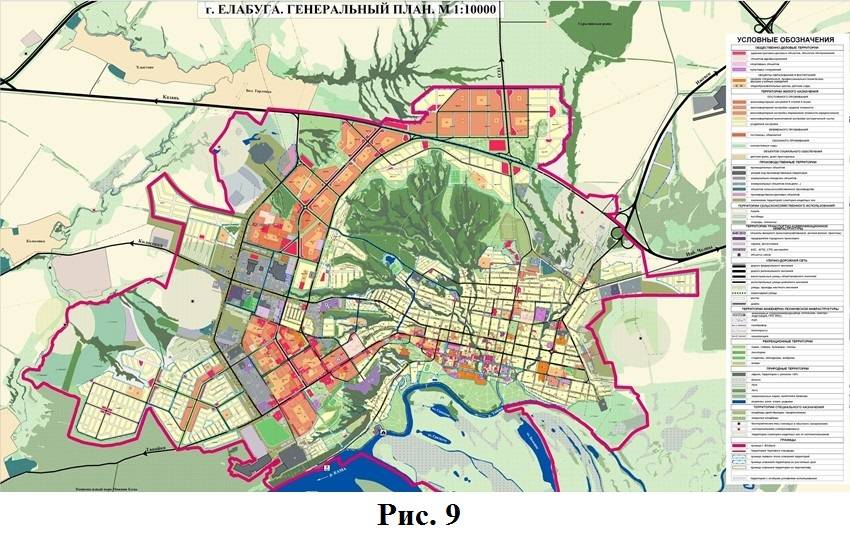

Генеральный план представляет собой документ (топографический план), на котором показаны существующие и намеченные для строительства здания и сооружения.

_______
В зависимости от назначения различают:

• генеральный план проектируемой застройки (проектный генплан),
• строительный генплан,
• исполнительный генплан.

_______
На строительном генплане дополнительно показывают временные здания и сооружения, необходимые для строительства, размещение механизмов, стройматериалов, и т.д. Размещение на генплане зданий, сооружений и объектов благоустройства называют планировкой.

_______
Размещение сооружений в плане называют горизонтальной планировкой.

Размещение сооружений по высоте, а также организацию рельефа земной поверхности называют вертикальной планировкой.

_______
Для перенесения проекта сооружения с проектного генплана на местность составляют разбивочные чертежи. На эти чертежи наносят все данные, необходимые для перенесения проекта на местность.

Цели создания разбивочной сети в инженерной геодезии

С помощью разбивочной сети определяют правильное расположение объектов на местности,
проводят вынос в натуру точек с заданной отметкой, а также измеряют возможные деформации конструкций. Геооснова создается в виде сетки, состоящей из основных и дополнительных квадратов и прямоугольников с разной длиной сторон с привязкой к пунктам ГГС (государственной геодезической
сети). Для создания разбивочной основы выполняют ряд мероприятий по построению геодезической сети на стройплощадке с целью выноса в натуру осей зданий, сооружений, конструкций, сетей коммуникаций и линейных инженерных объектов.

Для закрепления пунктов ГРО на местности используют реперы. Требование к установке таких геодезических меток – расположение знаков должно осуществляться максимально удобно, чтобы измерительные работы можно было проводить без препятствий

Важно установить реперы для геодезической разбивочной основы надежно с целью обеспечения их сохранности на протяжении всего периода строительства.

Реперы бывают разного типа и выбираются геодезистами в зависимости от условий строительной площадки:

  • стенные геодезические метки;
  • грунтовые геодезические знаки;
  • пункты центрирования измерительных приборов.

Все типы измерений для построения геодезической основы на площадке (угловые, линейные и высотные), согласно нормативным требованиям, должны иметь точное соответствие величинам допустимых средних квадратических отклонений. Процесс создания разбивочной сети на строительной площадке определяется опытным путем и инженерными исследованиями, которые входят в обязанности специалистов.

Топографо-геодезические работы при строительстве зданий и монтаже сооружений допускают погрешность не более, чем в 3 мм. Действующим документом, который регулирует этот процесс является СП 126.13330.2012. Он содержит ряд ссылок на актуальные своды правил, технические стандарты и ГОСТ.

Геодезическая разбивочная основа

Геодезическая разбивочная основа служит для строительства объекта. Она создается заказчиком в виде сети закрепленных знаками геодезических пунктов, позволяющих с необходимой точностью определить плановое и высотное положение на местности зданий, сооружений и их комплексов с привязкой к пунктам государственной геодезической сети. Как правило, чертеж геодезической разбивочной основы выполняют в масштабе генерального плана строительной площадки. При этом следует учитывать проектное и фактическое размещение новых и существующих зданий и сооружений и инженерных сетей

Важно также учитывать необходимость обеспечения сохранности и устойчивости знаков (марок, реперов), закрепляющих пункты разбивочной основы, геологические, температурные, электромагнитные и динамические процессы и воздействия в районе строительства, которые могут неблагоприятно повлиять на качество основы, возможности использования ее в процессе эксплуатации построенного объекта и его расширении

К подготовленному чертежу геодезической разбивочной основы должны быть приложены рабочие чертежи геодезических знаков, подлежащих установке (монтажу) в качестве опорных, каталоги координат и отметок проектных и исходных геодезических пунктов и пояснительная записка. В пояснительной записке указана точность измерений и построений, которая должна соблюдаться при выполнении геодезических работ.

Геодезическая разбивочная основа включает разбивочные плановые (теодолитные) и высотные (нивелирные) сети строительной площадки. Она служит для построения внешних разбивочных сетей внутриплощадочных зданий и сооружений, которые, в свою очередь, служат для перенесения и закрепления в натуре проектных параметров зданий и сооружений, производства детальных разбивочных работ и исполнительных съемок.

Разбивочные сети строительных площадок создают в виде строительных сеток с размерами сторон 50, 100 и 250 м, а также красных линий и других линий регулирования застройки, сетей триангуляции или трилатерации и полигонометрических ходов, к пунктам которых привязывают главные оси зданий и сооружений.

Главное требование к строительной сетке – параллельность осей главным осям зданий и сооружений.

При реконструкции объектов разбивку строительной сетки производят от вынесенных на местности продолжений осей существующих зданий и сооружений.

Высотные разбивочные сети строительных площадок создают в виде замкнутых ходов нивелирования или системы полигонов, позволяющих выносить отметки в нужное место, и с размещением знаков (реперов), закрепляющих пункты основы так, чтобы каждая высотная отметка могла быть передана на строящийся объект не менее чем с двух знаков.

Между двумя смежными знаками, закрепляющими геодезическую основу, должна обеспечиваться хорошая видимость – визирный луч при измерении направлений или углов должен проходить не ближе 0,5 м от поверхности земли и предметов.

Нивелирные марки закладывают в стены сооружений, которые построены не менее чем за 2 года до закладки знака, а грунтовые реперы – по возможности в местах выхода коренных пород, на участках со значительной глубиной залегания грунтовых вод и благоприятными условиями стока вод. При закладке знаков следует по возможности совмещать пункты плановой и высотной сетей.

Точность построения на местности геодезической разбивочной основы принимают в зависимости от технических характеристик строительной площадки и объекта строительства, руководствуясь допустимыми средними погрешностями угловых и линейных измерений.

 Подробнее в разделе: “Геодезические работы”

Правовое значение геодезических работ

Геодезические работы, в т. ч. на строительной площадке, требуют от исполнителя квалификации, подтверждённой участием в саморегулируемой организации (СРО). Ответственность участника СРО за некачественное оказание услуг страхуется каждым участником самостоятельно.

Данные работы являются лишь одним из этапов застройки, однако, очень важным этапом. В случае отказа управления архитектуры и градостроительства выдать разрешение на ввод в эксплуатацию по окончании строительства, данный отказ придётся обжаловать в суде. Для доказательства безопасности здания может потребоваться экспертиза, которую независимая организация сможет провести по строительной документации и имеющейся геодезической основе, на плане и на местности.

В случае возникновения дефектов здания и предъявленных в связи с этим требований о возмещениях и компенсациях, необходимо установить ответственное лицо. Если дефекты возникли в результате строительного брака, проектировщики и создатели геодезической основы не могут нести ответственности, так как строители допустили брак уже после создания основы. Если же причина в геодезической основе и нарушениях размеров и пропорций зданий, необходимо выяснить, возникла ли ошибка при проектировании (проверить план основы) либо при строительстве (определить координаты сохранившихся опорных знаков).

Итак, геодезическая основа имеет важное правовое значение:

  • для выдачи разрешения на строительство;
  • для ввода здания в эксплуатацию;
  • для рассмотрения споров о качестве строительства.

Можно поручить весь комплекс работ одному подрядчику, который начнёт строительство, в том числе, с геодезической основы. В этом случае у заказчика не возникнет необходимости искать отдельного подрядчика-геодезиста, но если сначала заключается договор с геодезистом, в нём необходимо прописать обязанность исполнителя предоставить планы основы в нескольких экземплярах для резервного хранения у заказчика и предоставления подрядчику-строителю.

Что объединяет ГРО?

В перечне пакета документов имеется главный чертеж ГРО, к нему прикладывается ряд иных, не менее важных документов:

  • Конструкторские чертежи, с нанесенными знаками опор, полученные через точки.
  • Координатные каталоги.
  • Каталоги с отметками геодезических пунктов (в их числе исходные, и определенные, согласно проекту).

С какой именно точностью требуется проводить геодезические измерения — указывается в пояснительной записке.

Геодезическая основа разбивки — это важный документ, подготавливаемый при выполнении инженерно-геодезических работ, но он не один. Сети нивелирные и теодолитные, входящие в основу после используются для черчения сетей разбивки всех объектов, в зоне предполагаемого строительства. Подготовленные чертежи из сетей разбивки требуются для выноса натуральности проекта на местности. руководствуясь ими же проводятся разбивочные работы подетально. При выполнении СМР геодезисты периодически просматривают ГРО, потому что данный документ будет принят в качестве основного документа для проведения требуемых исполнительных съемок.

Привязка главных осей планирующихся к построению объектов производится к сетям. В связи с этим обстоятельством, при выполнении чертежей требуется соблюдать параллельность относительно основных осей ОКСов.

Какие существуют разновидности ГРО?

  • Внешняя сеть разбивки. Построение данной сети требуется для того, чтобы после выполнять подетальную разбивку, выполнять исполнительную съемку всех фрагментов. По факту, пункты опорные у внешних сетей в полном объеме дублируют характеристики ОКСа в будущем, а именно так, как они определены проектной документацией.
  • Плановая сеть разбивочная. Сюда входят линии, применяемые для обеспечения регулирования СМР, а также строительная сетка. Последнюю образовывают линии на пересечении пересекающиеся ГРО. Показатели сторон размеров в ячейках могут быть разными. По факту они бывают: 50, 10 или 200 метров. Данный параметр специалистами выбирается, в зависимости от показателя точности, необходимого согласно проекту.

Для построения сетей методом геодезии, используются следующие данные:

  • Триангуляция. Если использовать эту методику, то получается построение системы треугольников. После чего производят замеры треугольников и базисов. Эти данные необходимо использовать для проведения измерений.
  • Полигонометрия. Специалистами изначально выбираются точки на земельном участке, если соединить их последовательно, то получается полигонометрический ход. Точка начальная соединяется, как правило, с пунктом опорным, координаты последнего известны ранее. Далее проводиться измерение линий для соединения точек и углов. Соединение точки конечной производят с опорным пунктом начальным, что в будущем обеспечивает возможность проконтролировать проводимые измерения на предмет точности.

На генплане и чертежах местности указываются места расположения геодезических знаков.

Создание

Геодезическую основу строительства создают на этапе предварительной подготовки площадки. При её отсутствии становится невозможным контроль над всеми этапами строительства.

Длина сторон главных фигур находится в диапазоне 200-400м, второстепенных — 20-40 м. Стороны квадратов всегда параллельны осям воздвигаемых сооружений. Все возводимые объекты располагают внутри фигур данной сетки.

Следующий этап инженерных геодезических работ — вынос сетки в натуру. Именно для этого используют близлежащую к строительной площадке ГГС.

На местность выносят исходные направления проекта. Руководствуясь ими, на всей площадке маркируют распределительную строительную сеть. Места пересечения маркируют физическими отметками, например, обрезками рельсов или заполненными цементом трубами. При монтаже их капитально фиксируют.

При переносе на местность осей планируемых строений в качестве разбивочной основы сетки используют метод прямоугольных координат.

Высотное обоснование на стройплощадке обозначают реперами. Чаще всего в качестве строительных реперов служат существующие пункты ГГС и граничные линии.

Высотную отметку любого строительного репера получают обязательно от маркеров геодезической сети государственного или местного значения.

Что такое геодезическая разбивочная основа?

На практике, геодезическая разбивочная основа представляет собой сеть геодезических пунктов, закрепленных специальными знаками, служащую для определения конфигурации объекта на местности. Как и прочие виды геодезических работ, создание геодезической разбивочной основы проходит с учетом главного принципа геодезии – от общего к частному.

Если речь идет о возведении нелинейного сооружения, то геодезическая разбивочная основа (ГРО), как правило, имеет вид сетки из рядов продольных и поперечных осей, расположенных параллельно главным осям здания. Они образуют ячейки различной формы (квадрат, прямоугольник) с длиной сторон 50, 100, 150, 200 м. Длина сторон и форма ячеек зависит от требований проекта по точности, размеров объекта и прочих факторов.

Важно! Устанавливая реперы и марки необходимо учитывать влияние негативных природных явлений на их устойчивость – перепады температуры, динамические процессы в районе и прочие. Прежде, чем приступить к выносу разбивочной основы, наши специалисты создают ее чертеж, используя для этих целей генеральный план участка

На чертеже обозначаются все элементы для последующего переноса в натуру и их привязка к пунктам государственной сети. Если речь идет о возведении объекта в районе с плотной застройкой, при разработке чертежа учитывается положение объектов рядом с площадкой строительства, как фактическое, так и запроектированное

Прежде, чем приступить к выносу разбивочной основы, наши специалисты создают ее чертеж, используя для этих целей генеральный план участка. На чертеже обозначаются все элементы для последующего переноса в натуру и их привязка к пунктам государственной сети. Если речь идет о возведении объекта в районе с плотной застройкой, при разработке чертежа учитывается положение объектов рядом с площадкой строительства, как фактическое, так и запроектированное.

Разбивочная основа и градостроительный план

При проведении разбивочных сетей учитываются красные линии – границы территорий общего пользования: дорог, проездов и тротуаров, которые не подлежат застройке. Для правильного соблюдения высот необходимо, чтобы сверить высоту в любой точке возводимого здания можно было не меньше, чем по двум геодезическим знакам. Прямой луч между знаками должен проходить минимум на расстоянии 0,5 метра от поверхности земли и стен зданий.

Основой строительства является генеральный план территории, который при увеличении масштабов расчленяется на поэлементные генеральные планы.

Комплекс документации, разработанный для подготовки строительства, согласовывается с управлением архитектуры и градостроительства того муниципального района (округа), в чьих границах будет застраиваться территория.

Главное требование к любому строительству это соблюдение красных линий. В случае ошибки или недобросовестности управления архитектуры возникает правовая дилемма: сноса здания, выходящего за красную линию, или переноса красной линии с переносом территории общего пользования. В первом случае неизбежна выплата компенсации собственнику здания, если здание придётся сносить по вине контролирующего органа, который утвердил план с нарушениями. Во втором случае придётся проводить дорогу (проезд) на новом месте, что может означать ещё большее количество расходов.

Последствия нарушения проекта геодезической основы и её устройства на строительной площадке могут быть довольно серьёзными, вплоть до отказа во вводе здания в эксплуатацию или признания здания аварийным, если несоблюдение высот порождает недопустимый наклон здания. Нарушения плановых (горизонтальных) параллелей способно породить перекосы в распределении нагрузки на несущие элементы здания.

При строительстве многоэтажных домов и сложных комплексов зданий геодезическая основа должна проходить согласование также у организаций, обеспечивающих водоснабжение и водоотведение, так как высота зданий накладывает ограничение на возможность подачи воды и может требовать создания дополнительного давления.

Последний пункт может быть более сложным, нежели два первых.

Геодезическая разбивочная основа и ее применение в строительстве

Без геодезических работ не может обойтись ни одно строительство

Они являются важной составляющей технологического процесса, обеспечивают долговечность и безопасность сооружения еще до начала его возведения. Чтобы в будущем с уверенностью гарантировать надежность произведенных работ, их должны проводить опытные инженеры-геодезисты

К их услугам прибегают когда на строительной площадке необходимо провести ряд предварительных работ, результатом которых является геодезическая разбивочная основа – важный элемент начального этапа строительства, позволяющий правильно определить положение будущего объекта на местности. Стоит понимать, что разбивочная основа является базисом для возводимого объекта, и малейшая ошибка при ее переносе в натуру в будущем негативно сказывается на всем сооружении. Важно доверить работы по разбивке профессионалам.

Инженеры нашей компании «Изыскания МСК» обладают должным уровнем знаний и опыта в области геодезии, и имеют в своем распоряжении необходимое современное техническое оснащение для проведения геодезических работ на любых строительных площадках в городе Москва. Мы с уверенностью можем утверждать, что созданная нашими специалистами разбивочная основа будет отвечать заданным проектом требованиям.
