Как произвести укладку полусухой стяжки на теплый водяной пол

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
дрель с насадкой или строительный миксер;
металлические профили для изготовления маяков;
шпатель и мастерок;
строительный уровень;
лазерный уровень;
правило;
цемент;
песок;
вода;
пластификатор или клей ПВА.

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Подготовительные работы

Прежде чем заливать стяжку на тёплый водяной пол, требуется провести некоторые подготовительные работы:

выровнять и очистить основу;
установить обогревательную систему.

При обустройстве тёплого пола, осуществлять заливку нужно после монтажа всего «пирога», важно правильно уложить все его слои. Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

Черновая стяжка — она очищается и выравнивается.
Гидроизоляция — кладётся полиэтиленовая плёнка толщиной 200 — 250 мк.
Теплоизоляция — устанавливается вспененный полиэтилен с фольгированным покрытием.
Арматурная сетка — она необходима для придания прочности конструкции. Кроме того, к ней могут крепиться трубы, если не укладывается пенополистирольная основа с бобышками.
Отопительный контур (металлопластиковые или полипропиленовые трубы с сечением 20 мм) — он фиксируется либо к сетке специальными крепежами, либо укладывается на полистирольные плиты между бобышками.
Армирующая сетка — её можно укладывать поверх отопительной системе, при желании придать большую прочность конструкции.

Прежде чем производить заливку, необходимо подсоединить систему к коллектору, проверить её на герметичность и как она греет. После чего, производится установка маячком, которые способствуют получить ровное основание из бетонного состава.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Укладка труб

Для фиксации труб на своем месте обычно используется монтажная сетка. Такая сетка изготавливается из металла или пластика, имеет 100-мм ячейки и раскладывается поверх теплоизоляционного слоя. На этой сетке в соответствии с готовой схемой укладываются трубы, которые в дальнейшем нужно зафиксировать проволокой или специальными пластиковыми хомутами. Использование сетки обеспечивает увеличение прочности стяжки за счет армирования, но при этом повышает количество трудозатрат.

Еще один вариант крепления труб предполагает использование специальных полистирольных матов, спроектированных специально для теплых полов. Такой материал может одновременно выполнять функцию теплоизоляции и фиксатора. Наружная сторона матов имеет выступы, в которые можно укладывать трубы и фиксировать их. Полистирольные маты достаточно дороги, но и работать с ними очень просто.

В любом случае, какая бы технология укладки теплого пола под стяжку не была выбрана, все равно есть ряд правил, которые нужно соблюдать при работе. Так, трубы, несмотря на их гибкость, лучше слишком сильно не изгибать. Наступать на трубы и ронять на них тяжелые предметы тоже не стоит – поврежденную хотя бы на одном небольшом участке трубу придется менять полностью.

Труб для теплого пола нельзя нарезать заранее. Сначала нужно подключить ее к подающему коллектору, потом довести до обратки, и только после этого ее можно отрезать. Натягивать трубы с целью экономии не стоит, равно, как и составлять один контур из нескольких отдельных труб – такие операции негативно скажутся на надежности собранной конструкции.

Если для укладки используется схема «змейка», то начинать укладку труб желательно с наружной стены или окна – это позволит компенсировать снижение температуры из-за тепловых потерь. Спиральная укладка такого требования не предъявляет, поэтому трубы можно располагать любым удобным способом.

Какая лучше стяжка пола для теплого водяного пола

После завершения укладки магистрали, на поверхности формируется защитный слой из различных видов материала, закрывающий трубы от повреждения и выполняющий специальные функции:

Планировку основы, обладающей идеальной плоскостью, для укладки отделочных материалов.
Повышение износостойкости основание, предохранение водяной магистрали от повреждения.
Равномерную передачу нагрева по площади помещения, создающую благоприятные температурные условия.
Эффективную звукоизоляцию от посторонних шумов, позволяющую поддерживать комфорт в помещении.
Изменение уровни расположения пола на величину, требуемую для выполнения отделки.

Для реализации поставленных задач применяются следующее виды составов:

бетонный. Позволяет сглаживать высотные перепады. Является традиционным составом, который легко приготавливается из доступных ингредиентов. Пользуется популярностью благодаря повышенным прочностным характеристикам и приемлемой цене.

Стяжка пола для теплого водяного пола должна быть обустроена по правилам, только так удастся добиться необходимого эффекта и долговечности системы

песчано-цементный. Состав на основе цемента и песка, предлагаемый в специализированных магазинах, является самовыравнивающейся смесью. Она обеспечивает горизонтальность поверхности основания, характеризуется повышенной адгезией, сама разравнивается без помощи инструмента и маяков.
полусухой. Связующий состав отличается уменьшенной концентрацией воды в смеси, включающей укрепляющее фиброволокно и специальные полимерные добавки. Используется самостоятельно приготовленная смесь или покупной материал. Быстро твердеет, отличается повышенной прочностью, не дает усадку.

Каждый из вариантов обеспечивает надежную защиту водяному полу и укладывается по доступной технологии. Вместе с тем различные виды стяжек отличаются определенными преимуществами и имеют свои слабые места. Для принятия окончательного решения ознакомьтесь с особенностями.

Технология укладки стяжки на систему теплого пола

Для начала работ следует разделить подготовленное основание на поля площадью 40 кв. м. Количество полей зависит от площади комнаты и ее геометрической формы. Линии раздела полей будут показывать, где должны пролегать швы, которые будут компенсировать температурные перепады. Их следует заполнить эластичными материалами, чтобы во время нагрева воды в системе они не растрескивались от расширений или перепадов температур. По этим же швам проходят отводящие и подающие петли отопительной водяной системы. Чтобы трубки случайно не повредились, их защищают гофротрубами и специальными гильзами из металла.

Водяной пол в ванной своими руками, подготовка к стяжке

Следующим шагом в установке системы является размещение нагревающего контура

Важно помнить, что трубопровод по техническим стандартам рекомендуется укладывать через каждых 10 см вдоль стен, а не в центре помещения. Около дверных и оконных проемов шаг можно увеличить до 12 см. Петли, длина которых превышает 100 м, использовать не рекомендуется

Петли, длина которых превышает 100 м, использовать не рекомендуется.

Монтировать контур можно как по параллельной, так и по спиральной схеме. Параллельный монтаж предписывает располагать линию труб в виде змейки. Следует знать, что в области начала этой змейки температура будет самой высокой. Этот способ укладки лучше всего подходит для маленьких комнат. Спиральное расположение контура прогревает в равной степени всю комнату, поскольку нагревательная и возвратная системы из труб чередуются друг с другом. В больших помещениях лучше обустраивать теплый пол именно спиральным методом.

Коллектор монтируется на стенке ближе к поверхности пола и помещается в монтировочный шкаф. Внутри этого шкафа основной источник тепла стыкуется с нагревательными трубами. Труба с горячей водой и возвратный трубопровод, к которому впоследствии будет подключен коллектор, тоже заводятся в шкаф. Туда же монтируется и циркуляционный насос, обеспечивающий непрерывное движение теплой воды по всему объему контура.

Стяжка под водяной теплый пол в ванной комнате

Каждый трубопровод должен быть оснащен запорным вентилем, предназначенным для отключения системы теплого пола от общей отопительной системы. Коллектор подсоединяется к одному из таких вентилей.

На следующем этапе обустройства водяного пола необходимо провести гидроизоляцию всех поверхностей. Для этого используют обычную полиэтиленовую пленку или алюминиевую фольгу. Если для теплоизоляции планируется приобрести специальный пенопласт, на одной из сторон которого прикреплена пленка из алюминия, то дополнительная гидроизоляция не понадобится.

Перед тем, как задумываться, чем и как правильно залить теплый водяной пол, по всему помещению следует уложить слой теплоизоляции. Для этого вдоль каждой стенки прикрепляют рантовую ленту, назначением которой является компенсация расширения под влиянием температуры. После того, как теплоизоляция уложена, поверх нее крепят фиброволокно или армировочную сетку (лучше всего подходит сетка из металла с ячейками 10х10 см, изготовленная из проволоки с толщиной сечения 3 мм). Поверх армировочного слоя крепятся монтажные планки и пластиковые трубки.

Монтажной планкой называется комплект специальных реек с пластиковыми канавками. В эти канавки размещаются трубы, которые затем следует надежно зафиксировать. В компенсационные швы по линиям разбивки закладывают любой эластичный материал. После этого предстоит провести опрессовку отопительной системы, а затем можно будет начинать работу с бетоном.

В систему заливается вода, после чего она должна сутки находиться под рабочим давлением. Если за это время давление никак не изменится, то это будет считаться признаком нормальной работы системы.

Стяжка под систему «теплый водяной пол»

Предпоследний этап работ — это заливка системы бетоном. Водяной трубопровод проходит через все помещение и нагревает весь объем контура. Толщина теплого пола не должна превышать 7 см. Для раствора специалисты рекомендуют применять бетон, марка которого не ниже, чем М300

Важно помнить, что перед заливкой систему обязательно нужно заполнить водой и привести ее в рабочее состояние

Заливать теплый пол песчано-цементным раствором необходимо при средней комнатной температуре. Опытные мастера советуют во время заливки протыкать металлическим стержнем только что выложенный раствор: таким образом проще всего избежать появления пустот, заполненных воздухом.

Материалы для водяного теплого пола

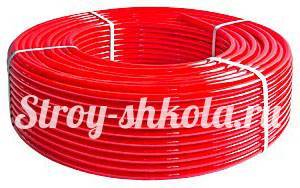

Труба

Для водяных теплых полов используются трубы из сшитого полипропилена или металлопластиковые трубы. Подробнее читайте тут. Важными моментами при выборе трубы является ее рабочее давление (10 бар) и выдерживаемая температура (выше 90°С). Сертифицированные к продаже трубы имеют заданные характеристики, поэтому на этот момент обычно не обращают внимания

Более пристальное внимание уделяется диаметру трубы и таким характеристикам, как антикислородное покрытие. Диаметр трубы подбирается исходя из расчета теплого пола и варьируется в пределах 16-20 мм. Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм

Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей

Если расчет производить не хотите или не можете, ваш выбор труба диаметром 20 мм. Антикислородное покрытие трубы призвано обеспечить минимальное количество воздуха в системе теплого пола. Заметим, что при правильном монтаже и достаточном сечении трубы, такая характеристика трубы становится необязательной. Все остальные характеристики и особенности труб для водяного теплого пола призваны маркетологами обеспечить безбедное существование производителям труб, поэтому рассматривайте их исходя из собственных убеждений и возможностей.

Коллектор (распределительный шкаф)

Важная часть системы теплого пола. Здесь собираются все ветки и петли труб теплого пола. Здесь происходит смешение горячей и холодной воды до нужной температуры. Здесь находятся клапаны, регулирующие теплоту ваших полов посредством увеличения-уменьшения количества воды в отдельном контуре. А также температуру всей системы в целом. В распределительном шкафу может устанавливаться насос для прокачки теплоносителя по трубам, в случае, если мощности встроенного в котел насоса не хватает для этой операции.

Важные моменты.

Количество клапанов должно быть равно числу труб подачи-обратки. Если у вас пять контуров теплого пола, берите коллектор с 10-тью клапанами (5х2 трубы).
Настоятельно рекомендуется коллектор с регулируемыми клапанами. Так вы сможете настроить каждую из веток теплого пола отдельно от других

Это важно, т.к. разные помещения по разному прогреваются. У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

У вас должна быть возможность увеличить или уменьшить температуру в отдельном помещении, не изменяя общую температуру теплоносителя.
На коллекторе желателен воздушный клапан для удаления пузырьков воздуха из системы теплого пола.

Утеплитель

Перед укладкой труб водяного теплого пола, поверхность надо выровнять (перепады не должны быть больше 1-го сантиметра) и утеплить. Утеплять следует бетонные основания, деревянные же не требуют утепления, если они достаточной высоты. Толщина слоя утеплителя варьируется в пределах 20-150 мм в зависимости от того, что под ним. Если там потолок отапливаемого помещения, то слой будет небольшим, а если холодные полы по грунту, то толщина слоя возрастет. Рекомендуем использовать экструдированный пенополистирол в качестве подложки под теплые полы. Он обладает необходимой прочностью, гидроизоляционными и теплоизоляционными свойствами.

Фитинги и расходники

Необходимые фитинги и комплектующие для монтажа теплого водяного пола вам помогут выбрать в любом специализированном магазине. Ничего сложного в этом нет.

Для монтажа оконцовок труб берутся «евроконусы».
Для утепления труб — изоляция из вспененного полипропилена.
Так же можно приобрести фиксаторы для труб. Они служат для закрепления труб теплого пола в контуре с заданным шагом.
Важный расходник — демпферная лента. Ее надо будет приклеивать по периметру теплового контура, чтобы компенсировать тепловое расширение бетонной стяжки пола. Без нее стяжка может лопнуть.
Гидроизоляционная пленка.
Обычно рекомендуется укладывать армирующую сетку. Ее роль довольно сомнительна, поэтому класть ее или нет — это целиком ваш выбор. Мы считаем, что при должной толщине стяжки, фиксаторах для труб и прочном основании, армосетка не нужна. Но если у вас отсутствует хоть один из перечисленных факторов, то об армировании стоит задуматься.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Несколько заблуждений о растворе для заливки тёплого пола.

Полазив по всемирной паутине я нашел множество противоречивых советов, не только про раствор и его составляющие, но и про толщину заливки в принципе. Давайте начну с того, что касается самого раствора!
— Абсолютно все твердят, видимо друг у дружки списали, что цемент* при заливке тёплого пола нужно использовать исключительно М 300, а можно и выше, обосновывая это тем, что он отлично выдерживает максимальную и переменно-постоянную температуру нагревания тёплого пола. Но видимо им невдомек, что марка цемента при заливки тёплого пола не играет практически никакой роли. Так как марка цемента это всего лишь вес, который сможет выдержать цемент смешанный с другими фракциями на свой поверхности без деформации. То есть купив цемент марки 400, вы сможете немного сэкономить, так как положив в раствор, чуть меньше принятых пропорций 1:6, вы получите поверхность прочностью М 200 или М 300, или вообще М 250. Понимаете в чём прикол? https://www.umnyestroiteli.ru/
— Ещё из интересных советов я нашел – слой заливки тёплого пола, который должен быть сверху него не меньше чем 3, а лучше 7 сантиметров. Обоснованности этому я вообще никакой не вижу. Вы-то сами понимаете с чем это связано? Но я догадываюсь. Просто многие думают что от нагрузки, стяжка, будь она тоньше чем 3 сантиметра, не будет держать нагрузку которая будет выше, собственно Вы, ваша, мебель, другие декоративные элементы, а попросту растрескается. На мой взгляд, кому какая разница что там произойдет, когда сверху будет декоративное покрытие. Но если это так беспокоит, я вас постараюсь успокоить! Дело в том, что пол изначально должен быть ровным. Только после этого на него укладывают тёплый водяной или электрический пол. Далее происходит процесс заливки до макушки труб или электрического ковра, это уже будет минимум 2 сантиметра, даже если вы делаете заливку по какой-либо подложке. А после, вот обязательно, нужно будет выровнять нивелирующей наливной стяжкой, толщина которой составляет до 1 сантиметра и прочность, а главное несущие способности просто поражают. Она способна выдержать больше 200 килограмм слоем в 5 миллиметров. Но такое нужно делать только в том случае, если по верх тёплого пола вы положите линолеум или ламинат. Имея же облицовку в виде плитки, заливать ничего не нужно, так как будет достаточно одного плиточного клея.
Вы только представьте себе, сколько будет уходить времени для нагрева заливки по верх тёплого пола в 7 сантиметров, плюс, отделочный материал? Я просто ума не приложу и экономичности в такой манипуляции просто не вижу!

— Есть интересный момент по поводу армировки заливки под тёплый пол. Типа нужно будет раствор дополнительно армировать крупноячеистой металлической армирующей сеткой*. Всё хорошо ребёнку что полезно, но мы говорим о смесях и выгодности конструкции. Те кто советуют, что по верх тёплого пола обязательно нужно класть металлическую армирующую сетку, в корне заблуждаются. Они просто не знают, что сетка не работает на внешнее давление, а способствует уменьшению разрыва раствора, то есть давлению по сторонам (препятствует расширению). Но если вы сделаете плохой раствор, положите много или мало цемента, переборщите с водой, вас не что не спасёт. А в нормальный раствор и сетку никакую укладывать не нужно, он и так посинеет!

Бетонная стяжка теплого водяного пола

Бетонная стяжка имеет в своей основе песок и цемент марки М400, в который добавляется щебень. Пропорции раствора: 2*1*3,8. Недостатки бетонной стяжки:

раствор является довольно тяжелым и может нанести вред водяным трубам;
в промежуточном слое из-за невозможности утрамбовки возникают пузырьки воздуха, что влияет на качество бетонной прослойки;
промежуточный слой тяжело поддается равнению и требует дополнительного выравнивающего покрытия.

Между бетонной стяжкой и стенами комнаты в качестве изоляции клеят демпферную ленту.

Принципы использования цементно-песчаного состава

Цементно-песчаный состав готовят из смеси цемента и песка в пропорции 1 к 3. Для улучшения свойств заливки применяют пластификаторы в пропорциях 0,9 килограмма на 1 кубический метр раствора. Пластификаторы повышают пластичность и текучесть раствора, не дают ему растрескиваться при расширении.

Для состава в квартирах и жилых домах используется цемент марки М200. Для напольного покрытия гаражей пользуются маркой М400, но также допустимы марки М300 и М500. Между цементно-песчаным составом и стенами помещения, так же как и при бетонной заливке, прокладывают демпферный изолятор.

Толщина цементно-песчаного слоя для равномерного прогрева должна полностью покрывать трубы, иначе нагрев будет полосной.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

пенопласт;
экструдированный пенополистирол;
подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Толщина стяжки разных видов теплого пола

Толщина стяжки теплого пола должна быть одинаковой по всей площади. Только так можно добиться равномерного прогрева всей массы бетона и нормальной теплоотдачи. Потому все работы ведутся только при условии наличия ровного основания. Если черновой пол неровный, с большими перепадами, его предварительно выравнивают. Для этого может понадобиться черновая стяжка (минимально — 5 мм). Но в этом случае имеет смысл часть слоев «пирога» перенести под черновую стяжку: уложить гидробарьер (полиэтилен) и теплоизолятор, все залить 2 см раствора. После высыхания (28 дней) раскатать теплоотражающий материал и приступать к монтажу нагревательного элемента. Да, такой способ занимает больше времени. Но он более правильный.

На толщину стяжки теплого пола влияет состав раствора

Толщина стяжки зависит в первую очередь от типа раствора. Если раствор обычный цементно-песчаный, минимальный его слой над трубой или электрическим греющим элементом — 5 см. После добавления пластификатора толщина сяжки снижается. Над трубами водяного теплого пола желательно слой раствора делать не менее 2-2,5 см. Но это — при условии использования армирования или армирующего состава. Иначе над трубой должно быть не менее 3 см раствора. Тогда общая толщина раствора для водяного пола будет не менее 5-6 см (1 см — под трубой, 2 м — сама труба и 2-3 см над ней). И это без учета тех слоев, которые уложены ниже. Давайте посчитаем общую высоту стяжки водяного пола.

Если это квартира с отапливаемым помещением внизу, получается:

2 см теплоизолятор;
0,5 см изолон;
далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Итого 8,5 см. Немало, особенно для квартир «хрущевок» с их низкими потолками. Не все могут себе такое позволить, даже если и добьются разрешения на установку водяного пола.

Как правильно залить теплый пол. Подробно расписанные слои

Если это первый этаж многоэтажки или частный дом, картина еще более серьезная:

5 см теплоизолятор (в северных регионах 10 см и не меньше);
0,5 см «Изолон»;
далее, как и говорилось выше 1 см под трубой, 2 см труба и 3 см над ней.

Толщина стяжки водяного пола в этом случае 11,5 см (и 16,5 см для северных регионов). Тоже есть повод подумать. Но в частном доме проблему можно решить, углубившись в грунт. Придется только позаботиться о качественной гидроизоляции (и не забудьте о гидроизоляции от фундамента).

Лучше дело обстоит при использовании электрических нагревателей. Общая толщина стяжки под электрический теплый пол будет меньше, чем водяного. Толщина кабелей и плёночных электрических излучателей очень мала — несколько миллиметров. И укладываются они на теплоизолятор без зазора. Так что от рассчитанных выше величин отнимать нужно 3 см.

Кабельные и инфракрасные маты можно раскатывать на старое ровное покрытие

Высота слоя раствора над электрическим нагревателем — оптимально — 30 мм, но при использовании специального состава с пластификаторами может быть снижена до 2 см. При такой толщине уменьшается возможность перегрева проводников и появления трещин.

Заключение

Настильные теплые полы – это отличное решение для тех ситуаций, где использовать массивную бетонную стяжку невозможно из-за недостаточной мощности опорной конструкции. Кроме того, сухой водяной пол отличается сравнительно небольшой толщиной, что позволяет эффективность применять его в помещениях, где потеря даже небольшого объема свободного пространства критична. Конечно, в качестве основного отопления подобные системы не могут работать из-за низкой теплоотдачи, а вот хорошим дополнением к уже имеющейся отопительной системе они станут, тем самым делая помещение максимально комфортным.
