Разборка и сборка разных видов патронов от дрели своими руками

Как снять старый патрон

Обычно патроны, крепящиеся на шпинделе с помощью резьбы, для надежности дополнительно закрепляются посредством винта с левосторонней резьбой. По этой причине патрон необходимо начинать снимать с откручивания данного винта. Прежде, чем его вывернуть, к нему следует расчистить путь. Для этого кулачки патрона необходимо убрать вглубь на сколько это возможно.

Если теперь заглянуть в патрон, то можно в центре донышка увидеть винтовую головку под крестообразную или звездообразную отвертку. Для предотвращения откручивания этого винта он сделан с левосторонней резьбой. Значит откручивать его следует вращением отвертки в правую сторону, предварительно зажав узел в слесарные тиски.

Возможно, шлицы винта за годы эксплуатации забились и, чтобы произошел их захват битой отвертки, вращая ее, одновременно следует по ней легко постукивать пассатижами или молоточком, пока не почувствуется зацеп.

Удалив винт с левосторонней резьбой, вставляем в патрон шестигранный ключ и затягиваем его.

Зажимаем свободную сторону шестигранника в губках тисков и с помощью подходящего рожкового ключа срываем гайку на дрели, которой патрон закреплен к шпинделю инструмента.

После этого можно освободить Г-образный шестигранник из тисков и вращением его влево, полностью выкрутить зажимной узел с вала шпинделя.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Как достать сверло из поврежденного патрона

Очень часто приходится сталкиваться с такой ситуацией, когда сверло намертво заклинивает в патроне дрели. Возникает только один вопрос, каким образом его достать? Чтобы не осуществлять демонтаж устройства, вынуть заклинившее сверло следует таким образом:

  1. Сверло следует зажать в тисках в горизонтальном положении, что позволит предотвратить его поломку.
  2. Зафиксировать корпус дрели в неподвижном состоянии.
  3. Взять молоточек, после чего простучать по поверхности патрона легкими ударами.
  4. Если проблема не решается, то удары наносятся более резкие, но не сильные, чтобы не повредить изделие.
  5. Удары нужно наносить непосредственно по касательной к гильзе, и продолжать до тех пор, пока не произойдет выдвижение хвостовика насадки из кулачков.

Извлечь заклинившее сверло или насадку из старой советской дрели следует при помощи использования двух сантехнических ключей. При помощи одного ключа следует зафиксировать надежно вал дрели, а при помощи второго выполнить прокручивание патрона. Если движение не осуществляется, то нужно нанести сильный удар молотком по ключу.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона. А как снять патрон с шуруповерта и заменить его? Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы. Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg

https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели Для разборки электродрели проверьте отключение ее кабеля от электрической сети.При помощи специального ключа разведите кулачки патрона до максимально возможного положения. Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя. Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке. Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя. У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом. Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки. Патрон крепится на валу по резьбе. Вращая патрон против часовой стрелки, снимите его с электродрели. Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности. Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений. Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые. У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой. У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта. Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов. Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Как снять и разобрать патрон с конусным креплением конус Морзе

Патроны с конусом встречаются крайне редко, но если у вас именно такой экземпляр, то наверняка хотите узнать, как они снимаются. Зачастую тип конусного крепления имеют старые электрические дрели и сверлильные станки, поэтому если на инструменте вышел из строя патрон, то для его замены понадобится выполнить следующие действия:

  1. Развести губки в стороны и выкрутить стопорный винт с правой резьбой (на конусных установлены винты с обычной резьбой)
  2. Закрепить инструмент, и взяв в руки молоток, наносить легкие удары по тыльной части устройства
  3. После каждого удара следует проворачивать наружную муфту по направлению часовой стрелки
  4. Если внутренний механизм заржавел, то перед проведением работ следует воспользоваться смазкой WD-40
  5. Бывают случаи, когда даже смазка не позволяет разрешить проблему, поэтому следует воспользоваться паяльной лампой, прогрев деталь до красна
  6. Если и в этом случае патрон не поддается разборке, тогда остается последний вариант — это разобрать дрель, и сточить боковые части устройства на наждаке. Некоторые мастера предпочитают распилить болгаркой исполнительный орган прямо на инструменте

https://youtube.com/watch?v=OPf8FcMD7ag%3F

При варварском подходе к разборке, элемент уже не подлежит ремонту, и после демонтажа, необходимо установить патрон аналогичной конструкции. Чтобы поставить на дрель резьбовой патрон, понадобится внести изменения в конструкцию дрели, что также вполне реально сделать своими руками.

Теперь рассмотрим способ разборки детали с целью последующего ее ремонта. Способ разборки простой, и не требует применения кувалды или болгарки. При этом должно быть выполнено главное условие — отсутствие коррозионных процессов на резьбе. Принцип демонтажа конусного патрона с ударной дрели имеет следующий вид:

  1. Свести губки внутрь детали
  2. Поместить инструмент на ровной поверхности (на столе)
  3. К торцевой части инструмента прижать отрезок из пенополистирола (можно использовать пенопласт высокой плотности)
  4. К пенополистиролу прижать отрезок плотного материала — доску или металл
  5. На дрели установить ударный режим. Если на дрели нет ударного режима, то для разборки патрона, его следует предварительно закрепить на перфораторе
  6. Плотно прижать конструкцию к патрону, и нажать кнопку пуск
  7. Буквально через 10 секунд патрон с типом крепления в виде конуса самостоятельно раскрутится

Патроны на дрели с конусом Морзе относятся к категории разборных, поэтому в случае выхода из строя одной из губок, их можно заменить. Это единственный тип патрона на дрели, который можно разобрать, и при выходе из строя кулачков или зажимной муфты, отремонтировать его. Если необходимо собрать патрон, то делается это также легко. Для этого необходимо запрессовать наружную обойму на зажимную муфту, а затем установить на ось инструмента. Ниже на видео показано, как можно разобрать патрон для дрели при помощи молотка.

https://youtube.com/watch?v=dWkehVsr4Sg%3F

Разборка ключевого патрона

Ключевой патрон можно разобрать двумя способами: с использованием перфоратора и при помощи молотка.

Перфораторный способ

Для того чтобы разобрать патрон самым лёгким, перфораторным, способом необходимо выполнить следующие действия:

1. Развести кулачки до того состояния, пока они полностью не спрячутся в корпусе.

2. Закрепить в перфораторе металлическую тупую вставку такого диаметра, чтобы она свободно входила в резьбовое шпиндельное отверстие патрона.

3. Упереть патрон в массивную поверхность, предварительно подставив амортизирующую прокладку (например, в виде резиновой пластины толщиной в несколько сантиметров). В качестве упора можно использовать толстую металлическую пластину, удерживаемую свободной рукой, стол, верстак, пол.

4. Запустить перфоратор, и через две-три секунды с патрона будет сбит рукав (рубашка, регулировочная муфта).

5. Теперь из корпуса можно извлечь кулачки

Внимание! Выполняя эту операцию, необходимо сделать соответствующие пометки на корпусе и на кулачках, чтобы при сборке они стали на свои места. В противном случае закреплённое сверло не будет отцентрированным

Недостаток данного способа: при сбивании обоймы некоторые детали могут разлететься в стороны (например, кольцо с зубчиками; оно, как правило, состоит из двух половинок), а неопытному пользователю прибавит хлопот собирание воедино всех составляющих.

Разобрав патрон, есть возможность почистить его от пыли, ржавчины и грязи, а также смазать детали.

Сборка патрона выполняется в следующей последовательности:

1. Выдвинуть кулачки вручную на максимум.

2. Поставить две половинки кольца с зубчиками в соответствующий паз корпуса.

3. Удерживая пальцами кольцо, необходимо спрятать кулачки внутрь, прокручивая корпус патрона.

4. Надеть рукав (рубашку, регулировочную муфту) до упора. Полностью этого сделать не получится. Необходимо запрессовывать с помощью молотка.

5. Для этого надо установить патрон вертикально на специальную шайбу таким образом, чтобы рукав (рубашка, регулировочная муфта) упирались в неё, а корпус мог свободно проходить в отверстие. Вместо шайбы можно использовать слесарные тиски с разведёнными до необходимого размера губками или обрезок трубы подходящего диаметра.

6. Поставить на патрон сверху прокладку в виде толстой пластины из мягкого металла (алюминиевого или медного сплава), и ударами молотка допресовать корпус в рукав (рубашку, регулировочную муфту). Вот и всё. Патрон можно крепить на шпиндель и эксплуатировать.

При помощи молотка

Данный способ разборки очень похож на предыдущий, но не у всех пользователей есть перфоратор, поэтому вместо него можно применить молоток:

1. Предварительно надо «спрятать» кулачки внутрь, разведя их до необходимого положения.

2. Установить патрон вертикально на разведённые слесарные тиски до такого положения, чтобы корпус мог пройти между губками, а рукав (рубашка, регулировочная муфта) упирались в них.

3. Быстро разогреть строительным феном рукав (рубашку, регулировочную муфту). Вместо фена можно использовать паяльную лампу.

4. Положить сверху на патрон амортизатор в виде пластины из мягкого металла (алюминиевого или медного сплава).

5. Ударами молотка выбить корпус из рукава (рубашки, регулировочной муфты).

6. После этого почистить и смазать детали и произвести сборку в том порядке, как указано в перфораторном способе. При этом можно произвести повторное нагревание рукава (рубашки, регулировочной муфты) при помощи строительного фена или паяльной лампы.

Недостатком данного способа является повышенная «травматичность» деталей.

Также, нагревание желательно применять только в случае крайней необходимости, когда сбить рукав (рубашку, регулировочную муфту) без этого не получается. Ведь воздействие высоких температур может повлечь изменение структуры металла, что сделает детали мягкими.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Как вставить сверло: основные требования

Безопасность работы и качество сверления во многом определяется тем, как вставить сверло в инструмент и закрепить его в патроне. Плохо закрепленное сверло может вылететь и нанести травму. Следовательно, первое требование — рабочий элемент должен быть надежно закреплен. Для этого его необходимо погружать в патрон до упора. Увеличивать длину рабочей части за счет неполного вхождения хвостовика не рекомендуется. Если диаметр рабочего органа не входит в диапазон гарантированного зажатия, то использовать такой инструмент нельзя.

Следующее условие — сверло в дрели должно быть закреплено строго по оси. Любое отклонение сверла от оси приведет к некачественному сверлению (завышение диаметра отверстия, отклонение отверстия от круглой формы или извилистость отверстия по толщине изделия) за счет эффекта биения.

Схема работы с быстросменным держателем

Смена режущего инструмента может производиться без остановки вращения шпинделя. Патрон имеет конус отверстия, соответствующий конусности хвостовика. Инструмент вставляется вместе со сменной втулкой, на ней есть 2 паза, а внутри корпуса быстросменный сверлильный патрон имеет 2 шарика и углубления для них. Совмещение пазов на сменной втулке с шариками обеспечивает надёжность зажима инструмента в держателе.

Крепления фиксируются наружным зажимным кольцом. При смене сверла кольцо поднимается до упора вверх, открывая пазы, куда при вытаскивании втулки вдавливаются фиксирующие шарообразные крепления. Вставка втулки также происходит при поднятом внешнем кольце. При опускании его шарики совмещаются с пазами втулки и вдавливаются внутрь.

Чтобы во время работы не произошло самопроизвольного высвобождения инструмента, быстросменный сверлильный патрон оснащён стопорным кольцом. От шпинделя сверлу передаётся вращение посредством конуса хвостовика на втулку, надёжно удерживаемую шариками в корпусе. Такое устройство сверления с вертикальной подачей. Для горизонтального сверлильного станка кольцо фиксации шариков оснащено пружинами, закрывающими отверстия в корпусе, предотвращающими западание их внутрь отверстий, что привело бы к периодическому высвобождению втулки с разных сторон.

Чтобы работа происходила быстрее, перед её началом происходит подготовка свёрл. Они закрепляются в сменных втулках, соответствующих внутреннему размеру патрона и раскладываются по порядку использования. При сверлении отверстий большого диаметра применяется двухкулачковый быстросменный сверлильный патрон. Принцип работы с ним тот же, но трёхкулачковый быстрозажимной, имеет (по ГОСТ) меньшие возможности по максимальному размеру зажима.

Патрон сверлильный самозажимной, так же как и быстрозажимной, соответствует ГОСТ по соответствию конуса Морзе с диапазоном зажима. Тем более, что быстрозажимными могут называться обе категории патронов, но к самозажимным относятся только те, которые фиксируют сверло при помощи гайки на корпусе, без задействования ключа. В16 и В18 являются наиболее часто используемыми конусами для всех видов безрезьбовых патронов. Разную степень биения имеет патрон сверлильный самозажимной. С повышением конуса Морзе, увеличивается его допустимое значение, не зависимо от точности самого станка.

Первый обязательный этап! Вывинчивание фиксирующего винта

Первым, обязательным, этапом при снятии патрона с большинства бытовых шуруповёртов является вывинчивание фиксирующего винта, расположенного с торца шпинделя между кулачками. Это крепёжное изделие предназначено для предохранения быстрозажимного узла от самостоятельного «свинчивания» при работе с нагрузкой в режиме реверса (против часовой стрелки).

Например, при вывинчивании старых крепёжных изделий, когда необходимо увеличивать крутящий момент. При этом патрон может оставаться неподвижным, зафиксированным битой в обрабатываемой поверхности, а шпиндель будет совершать вращения «влево» (против часовой стрелки) и самостоятельно выкрутится из крепёжного узла шуруповёрта.

Чтобы не возникало таких ситуаций, производители применяют контрольный винт с «левой» резьбой. Именно его необходимо в первую очередь снять, выполняя следующие действия:

  1. Развести кулачки, чтобы между ними свободно проходил наконечник отвёртки.
  2. Выкрутить винт, выполняя вращения в правую сторону, так как он имеет «левую» резьбу.

Внимание! Канавки на головках винтов могут быть различного размера и формы (прямой или крестообразной). Поэтому необходимо иметь отвёртки с разными наконечниками

Свинчивание быстрозажимного патрона со шпинделя шуруповёрта После того, как из торца шпинделя был вывинчен фиксирующий винт с «левой резьбой», можно снимать быстрозажимной патрон с шуруповёрта.

В связи с тем, что зазор между муфтой и корпусом составляет несколько миллиметров, то зафиксировать шпиндель при помощи тисков или трубного ключа не представляется возможным. Поэтому существует несколько других способов для снятия патрона.

Удерживая патрон рукой

Самый простой способ – это удерживать патрон рукой. Для этого необходимо выполнить следующие действия:

  1. Надеть спецовочную перчатку на ту руку, которая будет держать патрон.
  2. Установить регулятор крутящего момента на максимальный показатель или перевести шуруповёрт в режим сверления.
  3. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  4. Свести кулачки патрона до минимального зазора.
  5. Удерживая патрон одной рукой, защищённой перчаткой, запустить вращение шуруповёрта в реверсном направлении (против часовой стрелки). Пока будут расходиться кулачки, электродвигатель наберёт обороты, и в момент их полного раскрытия получится своеобразный удар, который должен сдвинуть резьбовое соединение. Теперь свинтить патрон не составит особого труда.

Внимание! Это способ небезопасный! Запрещается им пользоваться при подтверждении хотя бы одного пункта:

  1. Отсутствие спецовочной перчатки.
  2. Мощность шуруповёрта превышает 500 Ватт.
  3. Неуверенность в собственных силах.
  4. Отсутствие хорошей физической подготовки (подростки, женщины, люди преклонного возраста).

Если данный способ не подходит по указанным выше запрещающим причинам или оказался безрезультатным, то необходимо применить следующие.

При помощи Г-образного инструмента

Данный способ вполне простой и безопасный, поэтому является приоритетным. Выполнять действия необходимо в следующей последовательности:

  1. Убедиться, что из торца шпинделя вывинчен фиксирующий винт.
  2. Закрепить в кулачках Г-образный инструмент. Лучше всего шестигранный ключ.
  3. Установить регулятор крутящего момента на максимальное значение или перевести его в режим сверления.
  4. Переключить направление вращения шпинделя в реверсный режим (против часовой стрелки).
  5. Запустить двигатель и дать ему возможность набрать максимальные обороты.
  6. Подвести вращающийся, закреплённый между кулачками, Г-образный инструмент к жёсткому упору. Например, слесарным тискам, гимнастической гире.
  7. В момент удара закреплённого Г-образного инструмента произойдёт быстрое свинчивание патрона со шпинделя.

Внимание! Патрон откручивается очень быстро, в течении менее одной секунды. Поэтому необходимо предусмотреть, чтобы он падал с минимальной высоты, то есть упор, о который будет происходить ударение Г-образным инструментом, должен находиться как можно ближе к полу

Возможен и второй вариант этого способа:

  1. После вывинчивания винта и закрепления огранённого ключа (трёх-, четырёх-, пяти-, шестигранного) между кулачками, удерживаем шуруповёрт в одной руке, а с помощью другой наносим удар молотком (киянкой) по плечу торчащего инструмента, чтобы вращение происходило против часовой стрелки.
  2. «Сорвав», таким образом, патрон с места, откручивать можно продолжать рукой.

Этот подвид откручивания особенно эффективен в тех случаях, когда нет напряжения в сети (сетевой шуруповёрт), разряжен аккумулятор или электроинструмент находится в нерабочем состоянии.

Видео

Поверьте, что успешная разборка гарантирована, в конце концов, всегда, а повреждения узлов патрона исключены. Удобный металлический боёк имеет цилиндрическую форму с плоскими торцами диаметром соответствующим наибольшему диаметру сверла для этого патрона. Молоток 150 – 200 гр.

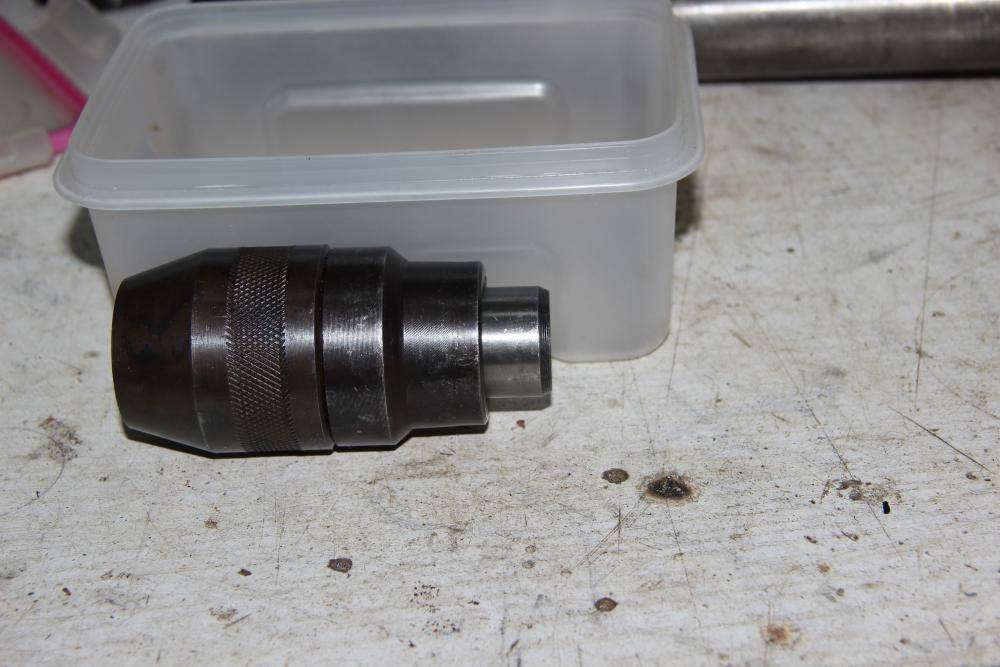

Имеем корпус патрона, три кулачка с резьбой, обойму и две половинки которые знаю как «сухарь». Теперь всё отскоблить от ржавчины, промыть керосином, насухо протереть и напильником убрать все заусенцы и примятости.

Это кулачки, именно они удерживают сверло при работе. Должны быть совершенно одинаковы и по форме и по размерам, ну как братья – близнецы. А на фото этого не наблюдается.

Использовал небольшое электроточило, подключённое к регулятору оборотов, только так можно попытаться что-то сделать. Причём не спеша.

И насколько это возможно «на глаз», довёл кулачки до, возможной в таких случаях, одинаковости. Лишнего не стачивать – будут болтаться по месту установки.

Сборка в обратном порядке. Так как всё уже обработано напильником патрон собирается гораздо легче чем разбирается. Смазку производить пока не нужно.

Так как для окончания ремонта в патрон вставляется круглый напильник, кулачки слегка поджимаются к нему и напильник при помощи пассатижей несколько раз проворачивается в кулачках. Здесь главное не перестараться, а то кулачки могут непоправимо прийти в негодность.

В итоге заострённые внутренние кромки приобретают полную однородность, а образовавшиеся поперечные пропилы помогают лучше удерживать сверло. А вот теперь самое время капнуть несколько капель густого масла внутрь патрона. Теперь сверлильный патрон легко вращается даже от руки, биение есть, но оно приемлемое, не такое как было. Выходом из затруднительной ситуации поделился Babay, г. Барнаул.

Обсудить статью РАЗБОРКА И РЕМОНТ СВЕРЛИЛЬНОГО ПАТРОНА

Схема простейшего трансформатора Тесла, на биполярном транзисторе.

ПРЕОБРАЗОВАТЕЛЬ ПОСТОЯННОГО НАПРЯЖЕНИЯ

Схема и фото простого низковольтного преобразователя для повышения напряжения питания.

VIP СИГНАЛ

Самодельный автомобильный VIP – сигнал крякалка.

Производители электродрелей не предполагают разборку патрона, поэтому в инструкциях по эксплуатации инструмента данной информации найти не удастся. Но могут возникнуть случаи, когда необходимо совершить такие манипуляции. Например, для смазки и чистки составляющих деталей, когда патрон стал туго зажиматься, и чтобы свести кулачки необходимо прикладывать большие усилия. Это может произойти вследствие его загрязнения строительной пылью или ржавчиной после попадания влаги.

Кажущийся неразборным, патрон можно разделить на составляющие части. Наиболее частовстречающимися эти трёхкулачковые узлы бытовой электрической дрели бывают двух видов: ключевые и быстрозажимные.

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.

В любых дрелях инструмент закрепляется в зажимном патроне

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

  • конусное сопряжение;
  • резьбовое соединение.

Узнать тип крепления можно по маркировке:

  • надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
  • обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
  • аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

  1. Ремонт, смазка и чистка этого узла.
  2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

  1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
  2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта. Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком

Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель. При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов

Более дорогие модели позволяют снизить радиальное биение

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Способы крепления патронов

В ручных дрелях используются две разновидности закрепления сверлильного патрона:

  1. Конус Морзе – конический хвостовик вала и соответствующее отверстие в патроне.
  2. Резьбовое крепление – резьба на валу, на которую патрон накручивается подобно гайке.

Рассмотрите внимательно металлический стержень между корпусом и патроном. В случае резьбовой посадки обычно видны шлицы под рожковый ключ, а конусный вал всегда гладкий.

О способе крепления говорит и маркировка, выбитая на патроне:

  1. Конус Морзе обозначается аббревиатурой В10, В12 и т. д. (В – конус, цифра – максимальный размер сверла).
  2. В маркировке резьбового патрона присутствует обозначение типа и диаметра резьбы: М13 (метрическая на 13 мм) или UNF-1/2 (дюймовая в полдюйма).

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

  1. Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
  2. Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
  3. Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
