Если застряла насадка
Как и любой инструмент, перфоратор даже самого высокого качества может заклинить. При выполнении работ, это становится проблемой, у которой есть несколько вариантов и причин.
Во-первых, когда сверло застряло в съемном патроне, во-вторых, если насадка заклинила в самом перфораторе.

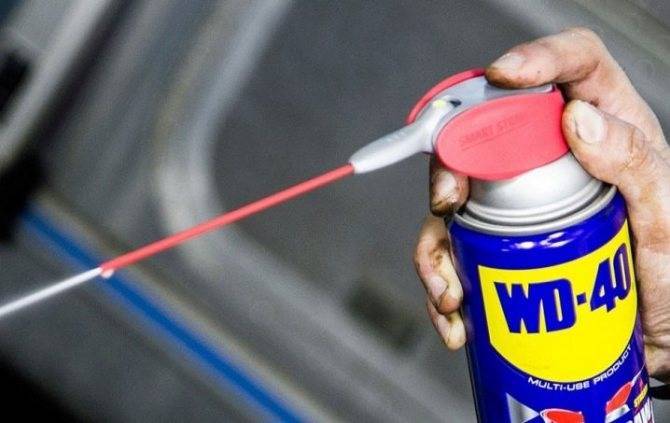

Когда проблема в самом зажиме инструмента или съемной головке, то достаточно просто залить немного жидкости типа WD-40 в патрон и немного подождать. Состав расслабит хват зажимного устройства и бур можно будет без проблем достать.
Бывают случаи, когда под рукой нет специальных смесей и автомагазинов. Выходом может стать обычный керосин. Его также заливают, и, выждав 10 минут, пробуют освободить насадку. При этом допустимы легкие постукивания по зажиму и небольшие пошатывания бура. После завершения процедуры зажим необходимо тщательно прочистить и смазать.
Причина неисправности бывает и в плохом качестве самого бура. Если при изготовлении был использован более дешевый и мягкий сплав металла, то насадку может повредить перфоратор во время работы.
Исправить эту неполадку можно несколькими способами. Первое, что необходимо попробовать, это зажать бур в тиски и, держа инструмент в руках, расшатывать насадку и тянуть её на себя. Если деформация не очень серьезная, то насадку удастся вытащить.
Второй вариант предусматривает двойную фиксацию тисками — перфоратора с одной стороны, а бура – с другой. После чего берут небольшой молоток и бьют по буру в сторону выхода из зажима. При такой операции можно использовать WD-40.
Когда не помогает ни один способ, можно попробовать снять детали патрона и провернуть бур в обратную сторону примерно на 90 градусов. Однако такой прием может полностью испортить детали зажимного устройства.
Разновидности и причины заклинивания сверла
Перед тем как доставать сверло необходимо разобраться, из-за чего оно могло застрять. Причины во многом зависят от самой ситуации. Выделяют два основных варианта появления такой проблемы:
- Заклинивание произошло непосредственно в переходном патроне. Довольно часто такое случается при использовании моделей от компании Бош, Makita или Hammer.
- Бур начал застревать в перфораторном патроне. С этим часто сталкиваются люди, пользующиеся моделями Вихрь и Aeg.
В первом случае проблема появляется, когда для работы перфоратора используются обыкновенные сверла. Их необходимо вставлять в специальные переходные патроны. Однако даже при их использовании люди не могут нормально вынуть бур. Чаще всего такое случается из-за того, что мог заклинить сам патрон. Чтобы этого не случалось, его надо регулярно смазывать и чистить от мусора.
Во втором варианте бур застревает в перфораторном патроне и из-за этого его не получается извлечь. Это происходит при продолжительной сильной нагрузке.
Если забилась стружка
Возможен вариант, при котором стружка могла забиться внутрь патрона и мешать его прокручиванию. Выход из этого есть. Необходимо закрепить патрон в тисках и наносить легкие удары молотком по касательной. Это заставит стружку распределиться по патрону за счет вибрации и даст спокойно раскрутить механизм. Иногда понадобится вытаскивать патрон из дрели и вставлять в тиски его штифт, а гаечным ключом пытаться раскрутить внешнюю грань. Таким образом, точно удастся достичь результата.
В данной статье было рассмотрены варианты открытия патронов, что делать если потерялся ключ, и какие действия осуществлять при попадании стружки в резьбу патрона.
В любом жилом помещении рано или поздно возникает ситуация, когда необходимо что-то переделать: повесить картину, привинтить полки или сделать проводку. Но большинство бетонных и кирпичных стен гвоздем просто так не пробьёшь и шуруп в них не вкрутишь. Поэтому приходится прибегать к использованию электродрели. Это удобное устройство, которое позволяет сделать в стене отверстие необходимого диаметра благодаря многообразию сверл: по бетону, металлу, стеклу, пластику, плитке или по дереву. Но для успешного использования электродрели следует знать основные правила пользования с этим инструментом.
Достаем сверло из поврежденного патрона
Распространенные повреждения патрона – это сломанный кулачок или повреждения резьбы, из-за чего происходит проскальзывание, а сверло также остается крепко зажатым. Как правило, починить его уже не удастся, но разобрать и извлечь исправный инструмент необходимо. Принцип действий будет схож для патронов любого типа.
- При помощи тисков и мощного трубного ключа нужно попытаться провернуть его. Грубая физическая сила в большинстве случаев помогает кулачкам сдвинуться с места. Вращение можно придать, нанося удары молотком по касательной через подходящую пластину.
Если это не помогает, то можно попробовать обстучать корпус молотком. Обломок сместится и механизм станет возможно провернуть ключом.
Самый радикальный способ заключается в снятии патрона и его полной разборке. К этому методу прибегают если резьба сорвана или имеет не полный ход. Сверло в этом случае легко выбить через отверстие в задней части, после чего кулачки обретут подвижность.
Важно! Нельзя наносить сильные осевые удары, зажимать сверло в тисы и резко дергать. Такие действия часто приводят к повреждениям подшипников и контактной группы электродрели.. Достать сверло из дрели несложно, с чем может справиться любой пользователь бытового электроинструмента
Важно при этом соблюдать технику безопасности, отключать питание и пользоваться средствами защиты
Достать сверло из дрели несложно, с чем может справиться любой пользователь бытового электроинструмента
Важно при этом соблюдать технику безопасности, отключать питание и пользоваться средствами защиты
Нарушения правил работы
Безопасный режим сверления предполагает соблюдение некоторых правил, пренебрежение которыми может привести к травматизму или повреждению инструмента. В наибольшей опасности находится патрон дрели, принимая на себя основную нагрузку при контакте с поверхностью. Во избежание неприятных последствий не рекомендуется резко изменять угол наклона сверления. Также необходимо ограничивать приложенное усилие на дрель, сверло которой находится в процессе сверления. Чрезмерная нагрузка может привести к поломке сверла или заклиниванию его в патроне. Для обработки сверхпрочных поверхностей необходимо использовать сверла, предназначенные для такой работы.
Как вставить сверло в шуруповерт в зависимости от вида патрона
При пользовании инструментом важно знать, особенно это необходимо неопытным людям, как вставить сверло в шуруповерт Деко, Dewalt, Hitachi, Декстер, Вихрь и т.д. Способ замены и установки зависит от типа патрона
Прежде чем поставить сверло, прибор отключают от сети, выбирают подходящий режущий инструмент для сверления отверстий. Сверло не должно быть пыльное и грязное. С него надо убрать весь налет. Его хвостовая часть должна быть направлена в патрон до упора. Если с первого раза этого сделать не удалось, деталь следует извлечь, и процесс повторить снова.
Если руководствоваться пошаговой инструкции, то любой сможет правильно установить насадку. После того как сверло удастся заменить, обязательно проверяют надежно ли оно закреплено, убеждаются в отсутствии люфта. Поменять насадку не составит труда, только стоит прислушиваться к советам специалистов.
Быстрозажимный патрон
Есть шуруповерты с одногильзовым патроном, который прост в применении, а также двухгильзовым. Второй тип оснащен 2-мя вращающимися кольцами (зажать и ослабить). У быстросъемного патрона важным преимуществом считается то, что в нем можно быстро снять и сменить сверло. В таком патроне отсутствуют зубцы, которыми можно травмировать руки, потому процесс замены абсолютно безопасен. В быстрозажимном патроне закрепить сверло можно вручную, применяя усилия.
Зажим аналогичен ключевую виду. Если предстоит работать при высокой нагрузке с плотными и твердыми материалами, отдавать предпочтение зубчатому патрону.
Быстрозажимной патрон
Ключевой зубчатый патрон
Сверло в зубчатом патроне меняют и фиксируют с помощью специального ключа, который по внешнему виду выглядит как стержень с рычажком. На стержне насажено маленькое зубчатое колесо. На патроне под фиксацию вала ключа и круговую зубчатую коронку, отвечающую профилю ключа, выполняется отверстие. Для сжатия либо разжимания кулачков стержень вводят в паз, на зубья коронки насаживают шестерню, и поворачивают ключ в нужном направлении. В основном ключи у разных моделей одинаковые, их можно использовать ко всем инструментам, хотя есть исключения. К примеру, производители дорогостоящих брендов изготавливают оригинальные ключи, обладающие индивидуальными профилем и величинами.
Кулачковый механизм пользуется популярностью благодаря удобству и простоте применения. Но у него есть и недостатки. Возникают некоторые сложности в работе с короткими сверлами. Маленькое изделие может просто запасть внутрь. Если положить инструмент в горизонтальное положение, то его можно закрепить, однако в процессе работы сильно надавливать нельзя. Другой тип вставленного сверла вытаскивают, провернув регулировочное кольцо в нужном направлении. Не всегда такое получится сделать вручную, здесь и понадобится специальный ключ. Он при увеличении усилия действует как рычаг.
Ключи имеют небольшие размеры, поэтому часто теряются. Без этого инструмента вынуть и засунуть сверло на положенное место вряд ли получится. Мастера советуют привязать его к рукоятке шуруповерта.
Как вытащить из дрели сверло
Как вытащить из дрели сверло
Приветствую всех в очередной статье! Эксплуатируя тот или иной прибор, пользователь иногда сталкивается с неприятными моментами. Сегодня я затрону один из них. В этом тексте я решил дать несколько советов о том, как вытащить сверло из дрели, если у вас это не получается сделать. Причины, по которым не удается проделать эту вроде бы нехитрую вещь, могут быть самыми разными. Здесь я описал основные аспекты по этой теме и выделил три главных направления, которые считаю необходимым раскрыть:
- замена сверла в нормально работающем патроне;
- вытаскивание сверла без ключа;
- извлечение сверла, которое застряло вследствие тех или иных имеющихся повреждений.
Рассмотрим каждое из этих обстоятельств в отдельности.
Как снять сверло при исправном патроне
Если все исправно, то проблем с доставанием быть по идее не должно. Поэтому этот раздел скорее посвящен совсем несведущим ничего в электроинструменте пользователям, так как сама по себе операция элементарная. Но все же людей много, поэтому возможно кому-то понадобится и эта информация.
В данной ситуации потребуется специальный ключ для расфиксации ключевого патрона, либо прямые руки для расслабления быстрозажимного его аналога.
В первом случае нужно ключ вставить в одно из углублений на патроне, и начать вращать его против часовой стрелки. Раскрутка происходит за счет имеющихся зубчиков на обоих предметах.
Во втором дрель следует включить в режим реверса (обратного вращения). Одной рукой удерживаем внешний корпус патрона, а другой нажимаем на кнопку пуска. Если ваша машинка не оснащена реверсом, то это не очень хорошо — такого вообще-то быть не должно, так как на такие аппараты ставятся только ключевые патроны. Но все же, если такое произошло, то надо каким-либо образом зафиксировать ось дрели (к примеру, рожковым ключом) и вращать внешний корпус патрона против часовой стрелки. А вообще, здесь будет лучше убрать такой патрон и поставить ключевой.
Как в дрели поменять сверло без ключа
Как понятно из подзаголовка, здесь речь касается ключевых патронов.
Самый распространенный метод — это использование крестовой отвертки или гвоздя подходящего диаметра, которые вставляют в любое из имеющихся углублений на патроне, тем самым фиксируя первую его половину. Другую половину можно попробовать крутить рукой. Обычно таким образом получается достаточно легко произвести раскручивание.
Однако, если так раскрутить не получается, то можно вместо руки использовать газовый ключ или тиски. Используя их, у вас получится создать необходимое усилие, которого скорее всего хватит, чтобы осуществить проворачивание.
Если в результате этих действий все равно ничего не получилось, попробуйте то, что описано в следующем разделе.
Как достать сверло из поврежденного патрона
Здесь речь пойдет также и о случаях, когда повреждено само сверло.
Повреждения бывают обычно в виде сломанного кулачка либо поврежденной его резьбы. Еще бывает, что повреждается сверло, например, прокручиваясь между кулачками. В результате этого образуется стружка, которая мешает нормальному вращению, так как ее забивает в разные щели, что препятствует вращению.
Итак, для начала можно попробовать расслабить кулачки. Это можно осуществить опять же с помощью двух газовых ключей либо одного в содействии с тисками.
В первом случае каждая часть патрона зажимается своим ключом и производится вращение на откручивание. Во втором фиксация одной из частей осуществляется уже не ключом, а тисками. Поскольку при этом создается достаточно большое усилие, расфиксация происходит довольно легко.
Кроме того, в отсутствие газового ключа можно зажать одну часть в тисках, а по второй наносить несильные удары молотком по касательной. Расслабление происходит благодаря создаваемой вибрации.
Если предыдущие способы не помогут, например, из-за того, что на кулачках сорвана резьба, то придется прибегнуть к следующему пункту.
Сначала необходимо будет скрутить патрон с электродрели. Как это выполнить, я уже описывал на этой странице. Затем зажимаем его в тисках и выбиваем сверло с внутренней стороны пробойником подходящего диаметра, который продевается через отверстие, в которое вставляется шпиндель.
https://instrument-tehnika.ru
Как освободить быстрозажимной патрон
Для освобождения двухмуфтового патрона нужно провернуть муфту так, чтобы не сломать трещотку. Для этого надо использовать различные сантех. ключи, в противном случае придётся полностью разобрать дрель и выкрутить головку. А это значит, что нужно открутить шурупы на корпусе и запомнив расположение деталей перебрать дрель.
С одномуфтовым элементом конструкции порядок действий не меняется, то есть попытаться сначала открутить с помощью сантех. ключа, а затем просто разобрать дрель и вынуть патрон, разобрав его.
В том случае, если сверло дорогое, нужно сделать несколько распилов. Так же проблемой может являться грязь, попавшая внутрь и заставляющая застревать механизмы. Это может быть песок, земля с водой или ржавчина. В этом случае надо извлечь внутренности дрели и тщательно почистить, а затем начать вынимать различные камушки и куски травы.
Обратите внимание! Лучше снимать на телефон или записывать видео всех этапов разборки инструмента, так как есть шанс что-то забыть или начать вытаскивать не те детали
Замена режущего инструмента
«Хвостик» сверла шуруповерта закрепляется в патроне. Он бывает разных размеров, как и насадки. При неверной установке режущего инструмента шуруповерт может нанести урон рабочему процессу и вред здоровью. Например, по причине «неправильного» сверла могут получиться отверстия разного размера с поврежденной поверхностью. Острый элемент при «вылете» из патрона станет причиной серьезной травмы.
Большинство современных шуруповертов обладает кулачковыми патронами. Они состоят из корпуса цилиндрической формы, а также гильзы и кулачков. Когда гильза вращается по часовой стрелке, то кулачки одновременно прижимают сверло.
Процесс его замены несложный, но имеет ряд индивидуальных особенностей. Весь процесс можно описать следующим образом:
- необходимо подобрать необходимую насадку (биту) для сверла;
- затем нужно взять режущий инструмент и установить его в центр патрона (между раскрытыми «кулачками»);
- после этого его следует закрепить, поворачивая гильзу по часовому ходу (при патроне ключевого типа ключ устанавливают в углубление);
- крутим гильзу до закрепления насадки.
Поменять сверло несложно, но прежде необходимо вытащить предыдущее. Бывают следующие варианты развития ситуации:
- стандартное изъятие сверла (патрон не имеет повреждений);
- вытаскивание сверла при отсутствии ключа;
- извлечение застрявшего режущего элемента.
При исправной работе шуруповерта проблем при замене его рабочего инструмента возникнуть не должно – операция элементарная. Для этого нужно взять ключ, который предназначен для ослабления патрона, и вставить его в углубление. Крутим против часовой стрелки. Раскручивание осуществляется за счет специальных зубчиков, которые имеются на предметах. Также существует еще один вариант изъятия сверла. Для этого включаем на шуруповерте режим обратного вращения, держим внешний корпус патрона и жмем на кнопку «пуск». Таким образом, сверло легко освободится.
При отсутствии специального ключа сверло можно извлечь с помощью крестовой отвертки или гвоздя. Его необходимо вставить в углубление на патроне и зафиксировать его половину. Противоположную часть патрона крутим рукой. Однако если подобное раскручивание не приносит результата, то берем газовый ключ или тиски – эти инструменты помогут усилить проворачивание патрона. Если предыдущие варианты по вытаскиванию сверла потерпели фиаско, то тогда следует прибегнуть к «тяжелой артиллерии». В некоторых случаях достать сверло затрудняют его внешние повреждения. В сложившейся ситуации необходимо расслабить «кулачки» с помощью газовых ключей и тисков. Полностью зажимаем патрон ключами и производим вращение (откручивание).
Радикальным вариантом при самой безнадежной ситуации станет скручивание патрона с шуруповерта. Для этого необходимо сжать его в тисках и с силой выбить режущий инструмент с внутренней стороны с помощью пробойника. Естественно, после подобной процедуры шуруповерт следует отнести в ремонт. Подводя итоги, стоит заметить, что процедура вставки сверла в шуруповерт довольно простая и с ней сможет справиться даже тот, кто ни разу этого не делал. Главное в этом процессе – следовать рекомендациям.
О том, как вставить сверло в шуруповерт, смотрите в следующем видео.
Устройство крепления – небоевой патрон
Патроном именуют крепеж, в каком фиксируется сверло. Сам крепеж накручивается на шпиндель инструмента. В большинстве случаев, дрели оборудованы кулачковым патроном. Эта конструкция собой представляет полый цилиндр с металлическими «пальчиками» снутри. При повороте регулировочного кольца, которое находится снаружи узла, «пальчики» сходятся либо расползаются по внутренней конусовидной поверхности. В таком «кулаке» можно зажать как сверло с цилиндрическим хвостовиком, так и с шестигранным.
Удобство и простота внедрения обеспечили кулачковому механизму популярность. Но и оно не лишено недочетов. Какой-то из них – это трудности в работе с малеханькими сверлами. Куцее изделие может просто провалиться внутрь. Закрепить-то его еще можно, положив дрель в горизонтальное положение, но вот надавливать на нее очень в процессе работы нельзя. Если в дрель было вставлено другое сверло, извлечь его можно, провернув регулировочное кольцо в соответственном направлении. Вручную это не всегда выходит сделать, для этого и существует особый ключ, который действует, как рычаг, увеличивая усилие. Кстати, затягивать сверло без ключа также не рекомендуется – чем больше поперечник сверла, тем надежнее должно быть крепление.
Работа быстрозажимного крепежа – второго по популярности, – вероятна без ключа. Довольно воткнуть сверло и провернуть рычаг, нередко это можно делать одной рукою. Фиксации сверла, которую обеспечивает таковой тип патрона, полностью довольно для большинства работ, но по сопоставлению с традиционным вариантом крепления он уступает по надежности, ну и стоит дороже. Главное достоинство быстрозажимного крепления – скорость подмены сверла и безопасность процесса, так как таковой патрон лишен зубцов, способных травмировать руки. Отсутствие спец ключа – тоже значимое достоинство! Опытные строители знают, с какой легкостью он пропадает, потому очень нередко вы сможете узреть ключ примотанным скотчем либо изолентой к проводу.
READ Подобрать Якорь На Дрель
Правда, удобства это не добавляет, но возникает хоть какая-то уверенность, что ключ не придется находить по всей стройплощадке. Как поменять сверло в шуруповерте? Схема полностью схожая – патроны у большинства дрелей идентичны с крепежами на шуруповертах. Конечно, последний инструмент не может быть настоящей подменой высококачественной дрели, хотя бы так как крепеж не предусмотрен для сверл с огромным поперечником, ну и обороты у шуруповерта, обычно, меньше.
Извлечение сверла из патрона с помощью тисков
Чтобы приложить более сильное усилие к регулировочной гильзе, рекомендуется использовать тиски. Для этого необходимо надежно зафиксировать в них находящееся в патроне сверло. Причем саму дрель следует расположить горизонтально к поверхности верстака. Далее, используя легкий молоток, требуется слегка обстучать регулировочную гильзу патрона по кругу.
Сам процесс состоит из резких ударов, нанесенных по гильзе по касательной траектории. Когда гильза поддалась, ее следует провернуть с помощью трубного ключа. Если попытка не принесла результата, работу следует повторить, увеличивая силу удара. Чтобы поверхность патрона получала меньше повреждений, для данной процедуры лучше использовать бронзовый молоток.
Фрезеровочные
Подобные насадки чаще всего называются шарошки. В процессе работы с ними получаются канавки, пазы и выемки необходимой формы и размера. Они бывают дисковые, цилиндрические, фасонные, торцовые и концевые. Конкретный вид подбирают в зависимости от мощности устройства и толщины материала.
Правильная установка сверла в патроне дрели
Прежде чем разбираться с тем, как правильно установить сверло в перфоратор, желательно выяснить, как вставить сверло в дрель. Элементом ее конструкции, в котором фиксируется хвостовик сверла, является патрон. На большинстве моделей современных дрелей установлены патроны кулачкового типа, состоящие из:
- корпуса цилиндрической формы;
- кольца или гильзы, которые вращаются вокруг внешней поверхности корпуса;
- кулачков, установленных во внутренней части корпуса.
Конструкция кулачкового патрона
При вращении гильзы по часовой стрелке кулачки одновременно приближаются друг к другу, тем самым надежно зажимая хвостовик устанавливаемого сверла. Соответственно, вопрос о том, как вытащить сверло из дрели, решить нетрудно: достаточно начать вращать гильзу против часовой стрелки. При этом кулачки начнут расходиться, что позволит легко вынуть сверло из дрели. Следует иметь в виду, что перед установкой сверла кулачки следует разжимать с запасом, в таком случае инструмент можно будет легко вставить.
Удобство использования патронов кулачкового типа заключается не только в оперативности и высокой надежности установки инструмента, но также и в том, что в них можно вставить сверла практически любого диаметра. При использовании таких патронов сложностей с тем, как поменять сверло в дрели, как правило, не возникает. Правильно вставленный инструмент держится в таких патронах надежно и позволяет просверлить точное отверстие.
Если вы стали замечать проскальзывание зубьев в момент затяжки патрона – замените стертый ключ на новый
Кулачковые патроны используются как в промышленных, так и бытовых инструментах для сверления. Зажимные устройства бытовых дрелей выпускаются для двух диапазонов диаметров сверл: от 0,8 до 10 и от 1,5 до 13 мм.
В первом случае гильза приводится в действие при помощи специального ключа, на конусной рабочей части которого имеются зубья. Ключ, чтобы привести в действие зажимной механизм, надо вставить в отверстия на боковой части корпуса патрона и вращать. Таких отверстий в отдельных моделях может быть даже три. Соответственно, чтобы ослабить или зажать кулачки, ключ необходимо вставить в каждое из них и начать вращение против часовой стрелки или по ней.
После ослабления кулачков при помощи ключа необходимо провернуть против часовой стрелки и сам патрон, что позволит увеличить расстояние между кулачками до требуемой величины. Вставленный инструмент фиксируется в обратной последовательности: сначала зажимается сам патрон (при его вращении по часовой стрелке), а затем при помощи ключа зажимаются гнезда.
Вытаскивать и устанавливать сверла при использовании быстрозажимного патрона значительно проще и быстрее. В нем гильза приводится в действие за счет ее вращения вручную. Чтобы ограничить силу стягивания кулачков, их часто оснащают блокирующими элементами.
Перед тем как вставить сверло, сначала убедитесь, что дрель находится в рабочем состоянии и обесточьте ее. Только после этого можно приступать к установке сверла.
Разновидности быстрозажимных патронов
Как снять патрон с резьбовым соединением
Вопрос о том, как снять патрон с дрели, который фиксируется на ней при помощи резьбового соединения, возникает у домашних мастеров достаточно часто. Снимать такой зажим надо с учетом того, что он установлен при помощи нестандартной левой резьбы.
Резьбовой элемент зажимного устройства находится в его внутренней части, поэтому необходимо сначала максимально раздвинуть зажимные кулачки, что обеспечит доступ к фиксирующему винту, который откручивается при помощи обычной крестовой отвертки. В дрелях без такого винта патрон просто скручивается с их вала без проведения вышеописанных подготовительных работ.
Головка фиксирующего винта может быть крестообразной, с прямым шлицом, под шестигранник или даже «звездочкой»
Винт с левой резьбой, при помощи которого на дрели фиксируется резьбовой патрон, может со временем изнашиваться. Чтобы восстановить надежность такого соединения, можно выполнить следующие действия:
- вставить крестовую отвертку в головку винта патрона на дрели;
- легкими ударами молотка углубить винт в резьбовое отверстие.
Такие действия не нанесут вреда крепежному узлу дрели, но позволят фиксировать на ней зажимное устройство более точно и надежно.
Замена патрона резьбового типа на дрели может быть выполнена и при помощи ключа на 14, что значительно облегчает данный процесс. Чтобы не совершить ошибок, когда вы соберетесь разбирать патрон данного типа, можно предварительно познакомиться с теоретическим материалом на данную тему и просмотреть соответствующее видео.
