Порядок сборки перфоратора Макита

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

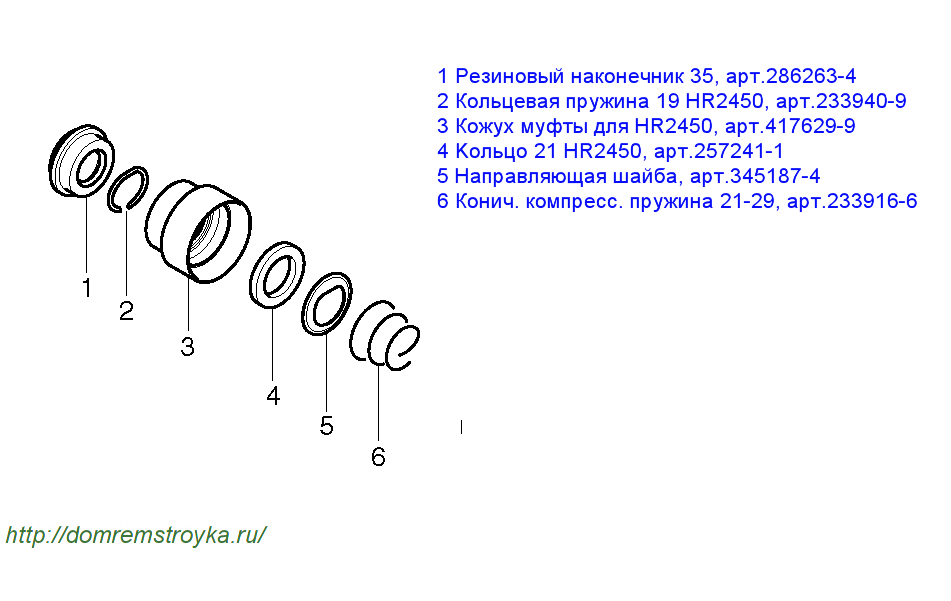

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

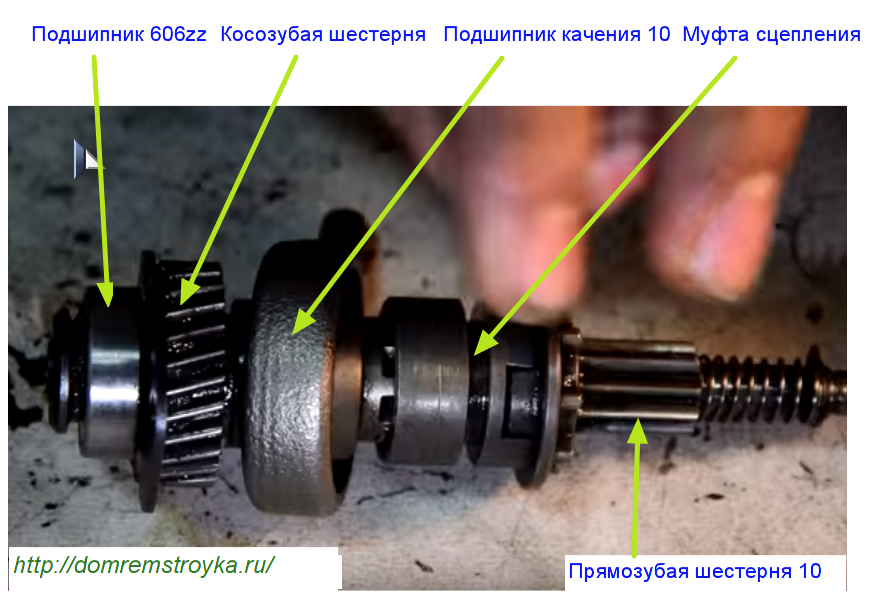

Промежуточный вал

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40  снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

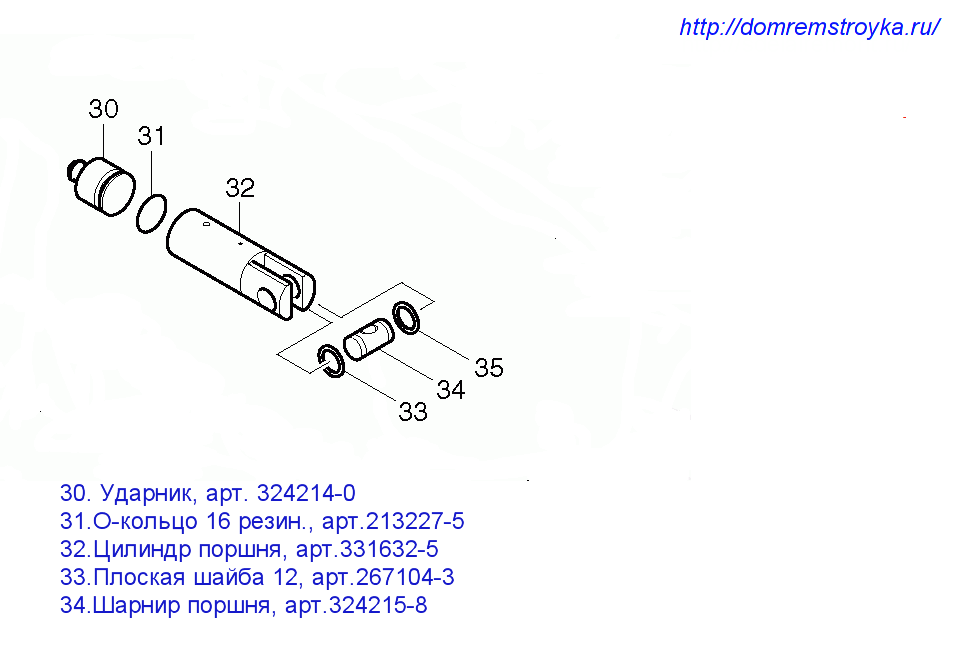

Цилиндр разобранный

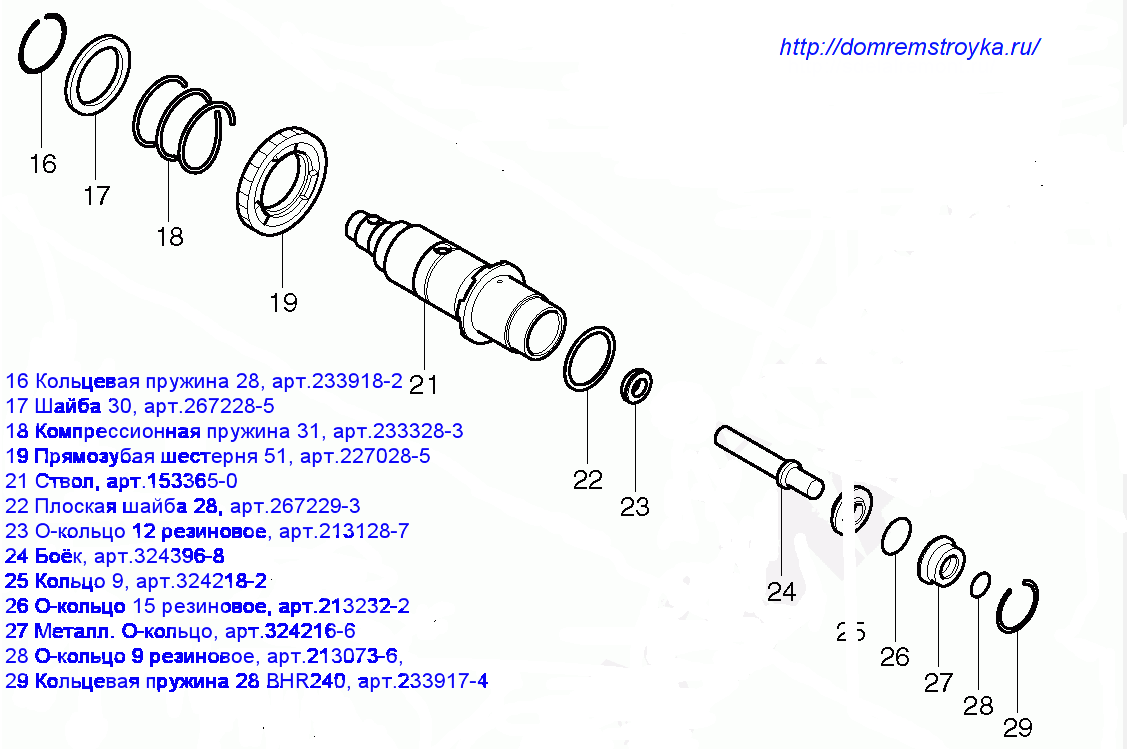

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Разборка электрической части перфоратора Макита 2450, 2470

В состав электрической части перфоратора Makita 2450,2470 входят:

1. ротор поз.54;

1. статор поз.59;

1. выключатель TG813TLB-1 поз.68;

1. угольные щетки СВ-419 поз.65;

1. щеткодержатель поз.63,66.

Для снятия статора достаточно постучать по торцу пластмассового зеленого корпуса со стороны статора деревянной киянкой или бруском.

Но сначала надо выкрутить два самонарезающих винта 4×60 мм поз. 57.

При частом постукивании по корпусу, статор самопроизвольно выступает за края корпуса, а дальше вынимается руками.

Остальные элементы электрической части перфоратора Макита 2450 или 2470 демонтируются легко, поскольку ничем не крепятся.

Разборка перфоратора закончена.

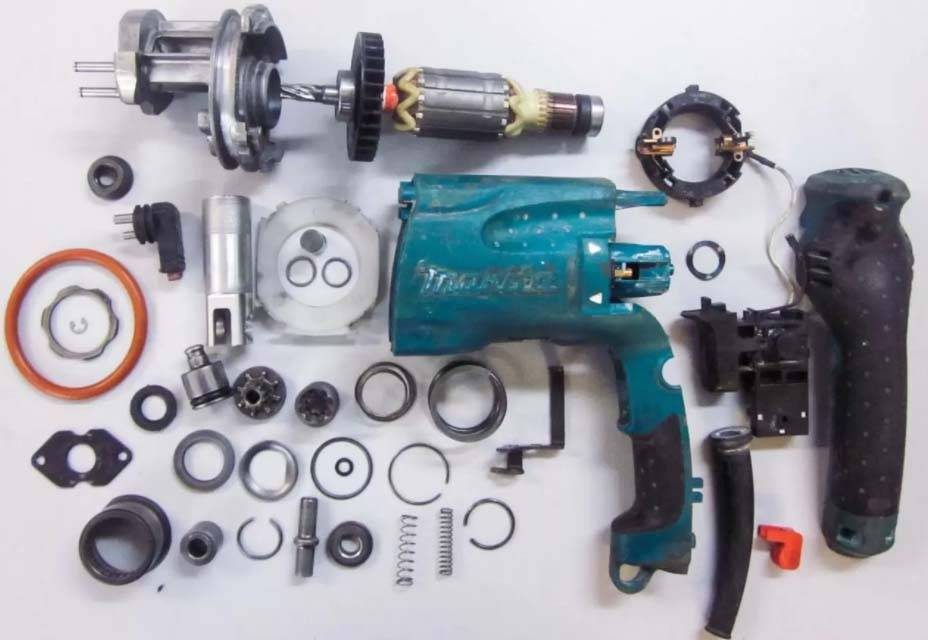

Перфоратор Макита 2450 разобран

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазного двигателя и ротора. За вращательные движения отвечает шестерня, расположенная на вале якоря. Между ними имеются подшипники, один из которых «пьяный», именно он передает движения на работающие детали.

Ремонт перфоратора бочкового

Данная процедура не отличается от ремонта обычного перфоратора. Стоит учесть, что двигатель и вал расположены вертикально.

Как починить перфоратор своими руками

Процедура ремонта в домашних условиях является оптимальным решением и обойдется дешевле, чем услуги сервисных центров. Ремонт инструмента стоит дорого и не факт, что попадется добросовестный мастер. Прежде чем задуматься, как сделать перфоратор, стоит обзавестись необходимыми инструментами, запастись теоретическими знаниями, как разобрать и собрать перфоратор. После окончания ремонта запустите в щадящем режиме.

Перфоратор и его внутреннее устройство

Перфоратор, это инструмент, который знаком почти каждому, кто хоть раз делал дома ремонт. Внешне он очень похож на дрель и функции такие же, производство отверстий. Разница между инструментами в том, что дрель врезается в отверстие за счёт заостренной кромки сверла, снимая при этом стружку, а перфоратор отверстия пробивает, как бы зубилом. Поэтому мощность перфоратора и обозначается в джоулях и называется энергией удара. По этому показателю и выбирают инструмент, а также по мощности двигателя, если он электрический.

Что бы получить удар, нужен импульс, который создает электрический или пневматический двигатель.

Для правильного использования и обслуживания этого инструмента, нужно хотя бы поверхностно знать его устройство изнутри. Конечно, в настоящее время много производителей освоили выпуск этого инструмента, но его общая схема осталась неизменной, за исключением некоторых модификаций, с 1932 года, когда появился первый электроинструмент. Кстати, первым был пневматический перфоратор, который был изобретён специально для работ в шахтах в 1851 году.

Внутренняя конструкция перфоратора

Инструмент, как и показано на рисунке, состоит из электродвигателя (если он с электроприводом), редуктора, который вместе с предохранительной муфтой регулирует число оборотов и импульс, ударного механизма и быстрозажимного патрона системы SDS max или Plus. Редуктор имеет в составе шестерни, которые для хорошей безотказной работы должны быть смазаны. Также в смазке нуждаются и комплект подшипников в ударном устройстве.

Остальные устройства, которые находятся в перфораторе, называются дополнительными. Это переключатель режима работы, механизм фиксации кнопки включения, реверс, а также такие устройства, как антивибрационная, удаления пыли во время работы, фиксирование глубины работ, адаптеры для патрона и другое – они могут присутствовать или нет. Это зависит от модели и производителя.

Обслуживание перфоратора

Как и каждый инструмент, перфоратор нуждается в том, что бы за ним был правильный уход.

Инструмент не относится к разряду дешевых, поэтому, вовремя сделанное техническое обслуживание позволит вашему инструменту прослужить многие годы. Тем более, что перфоратор требует этого чаще, чем любой другой инструмент. Вспомните, в каких условиях работает это инструмент. Пыль, вибрация, насадка вгрызается в бетон или кирпич возвратно – поступательным движением.

Как писалось выше, внутренние детали редуктора нуждаются в смазке для того, чтобы не возникало трение между ними. При этом, смазав один раз их, этого не достаточно. В масло через технологические отверстия попадают частички пыли, и она сама становится другой, при этом пыль в ней становится как бы абразивом, который помогает быстрому износу деталей. Поэтому, что бы инструмент дольше находился в рабочем состоянии, его нужно периодически осматривать и менять смазку.

Приветствую вас у себя на сайте! В этой статье пойдет речь о смазывании перфоратора. Эксплуатация этого инструмента требует не только простого бережного отношения. Обязательно нужно периодически смазывать редуктор и патрон.

При этом редуктор, естественно, идет уже смазанным с завода. Но со временем смазка где-то подтекает, где-то высыхает. Кроме того, она предназначена лишь для снижения трения, а не для его устранения. Поэтому так или иначе, а детали все равно трутся друг об друга, из-за чего постепенно образуется мелкая металлическая пыль, которая остается в смазке.

В результате такого смешивания металла и смазывающего материала, свойства последнего постепенно теряются и износ деталей ускоряется.

Патрон с завода идет сухим. Здесь, собственно, промазывается не сам патрон полностью, а только то его место, которое соприкасается с буром, так как именно в нем и происходит сильное трение, не уменьшив которое можно повредить и сам патрон, и хвостовик бура.

Итак, ниже рассмотрим как и чем смазывать эти элементы. Рассмотрен будет перфоратор SDS+ с горизонтальным расположением двигателя, так как именно им в подавляющем большинстве случаев пользуются домашние мастера, а статья в основном и написана для них.

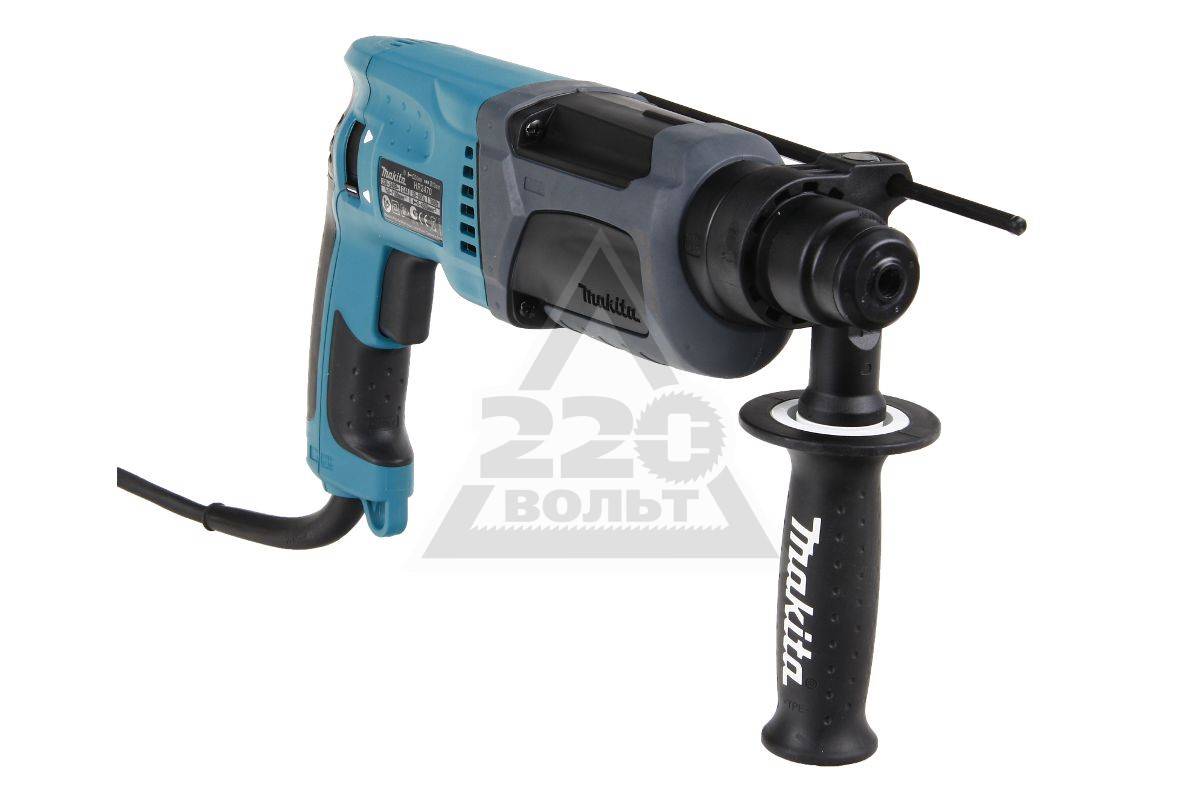

Makita HR2470

Makita HR2450 сняли с продажи, но предложили замену – HR2470, инструмент с теми же характеристиками, но улучшенной эргономикой. Он также пригодится и в быту, и на стройке: чтобы проложить кабель или трубы, установить подрозетники или сколоть плитку на кухне.

HR2470 весит немного больше, чем HR2450 (2,6 кг против 2,4 кг), но всё равно остаётся в классе «лёгких» перфораторов. Как и предыдущая модель, он может выдавать до 4500 ударов в минуту с максимальной энергией до 2,7 Дж и подходит для продолжительного сверления и долбления. Патрон SDS-Plus позволяет заменить рабочие насадки без ключа: бур вставляется на место до щелчка, а извлекается после нажатия на патрон. Долото вращается на 360°, а оснастка фиксируется в 40 различных положениях.

Главные отличие Makita HR2470 от HR2450 – это улучшенный реверс (предельный крутящий момент и скорость не уменьшаются при обратном вращении), долговечный ударный механизм и щетки. Надёжная защита от пыли не даёт им быстро изнашиваться, а улучшенная конструкция сальников не допускает протечек смазки в редукторе и электроприводе. Это увеличивает срок службы инструмента.

Кроме того, у Makita HR2470 появились прорезиненные накладки на передней и тыльной сторонах основной рукоятки. Они уменьшают вибрацию и не дают инструменту выскальзывать во время работы. Дополнительная рукоятка вращается вокруг оси и закрепляется в любом удобном положении. На корпусе находятся переключатель режимов работы, реверс, курок включения и кнопка блокировки. Пользоваться ими удобно, даже не снимая перчаток.

У MakitaHR2470 есть две модификации:

• Makita HR2470FT – с быстрозаменяемым патроном и подсветкой.
• Makita HR2475 – с D-образной рукояткой.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
3. Снимаем кнопку пуска агрегата.
4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
5. Извлекаем спарку щёток двигателя, открутив болты крепления.
6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

1. Угольные — легко притираются, но очень быстро изнашиваются.
2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Покупка отбойного молотка ПИТ GSH65-D и его обзор

Китайский инструмент.

К примеру, никчемно находить на рынке HR2450, произведенный в Германии либо Англии. } миф инструмент сходит только с конвейеров }учебника из 2-ух китайских заводов, об этом факте свидетельствуют литеры «Y» либо «K» в завершение серийного номера на шильдике самого инструмента (упаковка и некие комплектующие случаются от другого производителя).

Тот факт, что эта информация открыта, еще раз подтверждает прозрачность экономической политики концерна Макита и ответственность за качество. Что остается сделать нашему клиенту новые технологии разрабатываются на родине бренда – в Стране восходящего солнца, и совершенствуются на заводе в Оказаки, и только вследствии этого под неусыпным контролем обученных профессионалов внедряются в создание на других предприятиях, включая на китайских.

Что касается эталонов свойства, то они едины для всей продукции Makita, независимо от географии производителя. Что остается сделать нашему клиенту заводы имеют сертификаты, подтверждающие соответствие наличествующей позволяющей вести бухгалтерский учет (софт) управления качеством нормам ISO 9000:2000, направленным на ублажение интересов потребителей.

Таким макаром, качество китайской Макиты, если только это не доступная подделка, находится на этом же уровне с японской, британской либо, например, германской. А чтоб исключить подделку, довольно используя услуги официального представителя Makita. К примеру, услугами компании МакитаПро.

Отбойный молоток Makita HM0860C

– суровый инструмент для суровых людей. В маленьком корпусе (длина всего 454 мм) таится величавая мощь. Этот расхожий слух «малыш» может долбить с энергией до 12 Дж при частоте ударов, доходящей до 2650 n/мин. Потрясающие рабочие свойства отбойного молотка позволяют создавать при его использовании работы различной степени трудности: от скалывания старенькой плитки до устройства новых просветов в бетонных перегородках

Беря во внимание мощность инструмента и широкий диапазон его внедрения, разработчики заключилиредуктор отбойного молотка Макита HM 0860 в крепкий железный корпус под пластмассовой обшивкой. Умная электроника, предусмотренная в отбойном молотке Makita HM0860 C, обеспечивает высшую производительность, эффективность работ и долговечность инструмента

Отбойный молоток

Макита HM0860C прост в управлении и обслуживании. Пылезащищенный патрон позволяющей вести бухгалтерский учет (софт) SDS-max обеспечивает резвую подмену рабочих насадок не используя дополнительных инструментов. Здесь зубило вам больше понравятся установлено в 12 вероятных угловых позициях с интервалом 30град, что содействует определенному комфорту при работе.

Источник

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Разборка механической части перфоратора Makita 2470

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Аккуратно освободите кольцевую пружину поз.2, кожух муфты поз.3, стальное кольцо поз.4. Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

ра. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке.

Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7. из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей.

А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые. Бракованные детали замените на новые.

Зачем элементам перфоратора нужна смазка

Внутри перфоратора есть много подвижных деталей, которые испытывают большие нагрузки. После нанесения смазки снижается трение, механизмы и узлы служат намного дольше. Зачем еще нужна смазка? При трении детали нагреваются, а смазочные вещества помогают отводить тепло. Составы задерживают металлическую пыль и частицы, которые образуются в результате трения, также защищают механизмы от попадания извне влаги и пыли. После процедуры повышается эффективность их работы. Именно от того как смазать перфоратор Макита и другие модели, и с какой периодичностью, зависит эффективность работы.

Ремонт

“Макита 2450” своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Инструкция по разборке дрели Макита, чтобы добраться до подшипника

Для расслабления в креплении на струбцине попробуйте снять ручку из патрона.

Накладку, которая соединяет две части в корпусе, снимите, используя плоскую отвертку.

Верхняя деталь в корпусе также снимается. Для этого избавьтесь от всех винтов. Есть пара винтов, которые значительно короче. Шнур держится на корпусе с помощью шурупов. Удалите их. Не забудьте ни одной детали и комплектующих.

Щетки одновременно с их держателями достаньте из углублений.

Вал и патрон, а также большую шестерню теперь можно свободно отсоединить от основания в дрели. Корпус из металла и двигатель извлекаются также одновременно. Внимательно следите за шариком, который там находится, не потеряйте его, так как замену найти будет достаточно непросто. Далее снимается статор. Шпиндель электрического двигателя снимается с редукторного корпуса.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфорато

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.

Как устроен редуктор (передаточный механизм) перфоратора?

Чтобы понимать важность подбора расходников, рассмотрим устройство этого нагруженного узла

Механизм может быть выполнен в двух вариантах:

1. Редуктор перфоратора отдельно, возвратно-поступательный механизм отдельно. Поршневая группа имеет свою смазку, шестерни передаточного узла с ней не соприкасаются.
2. Перфоратор реализован по храповой схеме. В этом случае, редуктор с ударным механизмом представляют одно целое. Соответственно и смазка у них единая.

Сам по себе передаточный узел состоит из пары шестерен (при стандартной компоновке). Возможна планетарная схема, в этом случае шестерен будет больше. Зубья могут быть прямыми либо косыми (если механизм рассчитан на большую нагрузку).

С помощью редуктора меняется передаточное отношение:

• вал шпинделя перфоратора крутится с меньшей скоростью по отношению к ротору двигателя;
• соответственно, крутящий момент на патроне увеличивается пропорционально уменьшению скорости.

Таким образом решаются две задачи: увеличивается механическая тяга и снижаются обороты, для лучшего контроля за сверлением.

Установка электрических щеток

Удалите грязь с пазов щеткодержателя и установите щетки на место, зафиксировав их защелками.

Теперь самое время проверить работоспособность перфоратора. Подсоедините вилку перфоратора к розетке, включите ненадолго перфоратор в режиме «сверление». Убедившись в работоспособности инструмента, выключите его. Поставьте переключатель режимов в положение «удар». Инструмент не вставляйте. Проверьте работоспособность перфоратора в этом положении. Заодно вы проверили и работу переключателя режимов.

Осталось проверить укладку кнопки регулятора частоты оборотов, убедиться в надежности контактных соединений и можно приступать к установке накладной крышки.

Установка крышки

Крышка крепится тремя самонарезными винтами M×4 разной длины.

Подсоедините перфоратор к сети 220Β и проверьте на всех режимах. Перфоратор Макита 2450 или 2470 собран и работает исправно!

Перфораторы требуют бережного ухода в процессе использования. Для их долговременной работы используются разные виды смазок. Составы могут быть минеральными, полусинтетическими, а также синтетическими. Минеральные производятся из нефтепродуктов, поэтому довольно быстро утрачивают свои эксплуатационные особенности, и их приходится довольно часто менять.

Очень важно подобрать такой состав, который будет подходить для выбранного типа перфораторов

Неисправности в корпусе редуктора

Корпус модели HR 2450 характеризуется высокой прочностью, поломки в этом вопросе узле достаточно редки. Однако случается, что в этом вопросе происходят определенные неприятности. Если корпус достался вместе с игольчатым подшипником, значит, его место для посадки сильно износилось. Когда эта деталь разбалтывается крайне сильно, следует заменить корпус.

При бывает разбито место посадочное промежуточного вала. Ремонт предполагается аналогичный первому случаю.

Шайка корпуса редуктора имеет маслосъемное кольцо. Если его повредила строительная пыль (случается нечасто) как еще его называют неаккуратные действия ремонтника, его меняют вместе с корпусом.

Такую же процедуру выполняют если проход выхода из строя отверстий переключателя режимов. Перечисленные виды поломок характерны для поддельных экземпляров.

Чем смазать перфоратор

Для смазывания редуктора и патрона с буром используются разные типы смазок.

Смазка для редуктора

Здесь применяется особенная смазка, которая так и должна называться — редукторная. Она может быть как под брендами, под которыми выпускаются и сами перфы — Makita, Bosch, AEG и т.д. Но может быть выпущена и фирмой, которая занимается именно этим типом продукции, например, Ravenol, Shell, Xado и др.

Некоторые используют для этих целей и простой литол либо салидол. Но по сравнению со специальной смазывающей продукцией они быстрее высыхают, да и не настолько устраняют трение, как надо.

Смазка для буров

Здесь все точно также. Специальные смазки для этой цели так и называются — для буров. И тоже выпускаются обычно теми же фирмами, что делают перфораторы.

За неимением специальной смазки можно воспользоваться графитовой

Но она не столь хорошо отводит тепло от хвостовика, а это важно, так как иногда при длительной работе хвостовик бывает и расплющивается, из-за чего его потом трудно извлечь

Как правильно смазать детали?

Когда речь заходит о смазывании перфоратора в домашних условиях, как правило, подразумевают самостоятельную замену смазки на его отдельных деталях. В первую очередь следует смазывать редуктор – этот механизм довольно просто разбирается, но имеет сложную структуру, поэтому все действия должны проводиться в строго определенном порядке.

Для начала следует подготовить необходимые материалы:

• сухая чистая ткань – ветошь;
• слесарные инструменты, которые необходимы для сборки редуктора;
• сам смазочный состав.

В большинстве случаев производители с мировым именем, такие как Бош и Макита, в руководстве по эксплуатации указывают весь порядок разборки и сборки приборов и выдают важные рекомендации. Собственники перфораторов, которые впервые сталкиваются с такими работами, следуя этим советам, могут освоить все манипуляции довольно быстро, затратив минимум усилий.

Но если подобного руководства нет под рукой, то работать следует по определенному алгоритму.

Инструмент надо избавить от пыли и загрязнений.
При разборке и последующей сборке дрели и перфоратора нужно как можно точнее запомнить порядок расположения всех функциональных деталей, чтобы не перепутать их при разборке. Лучше воспользоваться видеофиксацией.
Все работы, связанные со смазкой деталей, выполняют только спустя определенное время после прекращения работы дрели. Она должна остыть, иначе охлажденная смазка может привести к перебоям в работе электроинструмента, если он попадет на раскаленные участки.
После того, как достают все базовые детали, включая и редуктор, их промывают веретенным маслом либо бензином, а затем тщательно осушают от избыточной влаги
Особое внимание следует уделить редуктору.
Каждую деталь прибора следует осматривать как можно тщательнее

На некоторых участках смазки нет – значит, что наносить новый состав на это место не нужно.
После нанесения состава, редуктор осторожно собирают в обратной последовательности
Если это сделано правильно, то перфоратор сразу можно использовать в работе.

Помимо редуктора, смазывать следует и бур. В этом случае хвостовая часть механизма так же, как и в первом случае, промывается бензином, очищается и просушивается и только после этого аккуратно промазывается специализированными маслами.

Одновременно имеет смысл обработать своими руками и сальник патрона, это позволит существенно увеличить период его службы, а также защитит от проникновения пыли. Однако не следует упускать из виду, что смазывают его лишь в том случае, когда на перфоратор вмонтирована система с патроном открытого типа. Если система закрыта, то надобность в смазывании отпадает.

Что такое перфоратор и как он устроен

Этот инструмент используют для ударных работ, при снятии старых твердых, но хрупких материалов: кирпичной кладки, бетона, плитки. Перед тем, как разобрать перфоратор Макита, Штурм (Sturm), Элитеч (Elitech), Энкор, Вихрь, Декстер, Wert, АЕГ и т.д., надо знать из чего он состоит.

Разные модели инструмента друг от друга отличаются мощностью и выполняемыми функциями, но во всех имеются обязательные основные системы и узлы.

В каждом перфораторе есть:

• электродвигатель с якорем и статором;
• редуктор;
• патрон;
• ударный механизм;
• кнопка включения;
• предохранительная муфта.

В процессе усовершенствования появились дополнительные функции, которые облегчают его применение:

• переключатель режимов работы;
• система, подавляющая вибрации;
• механизм, закрепляющий инструмент в удобном для оператора положении;
• ограничитель глубины проникновения оснастки в рабочую поверхность;
• очистка устройства от пыли.

Оснасткой служат специальные зубила и ударные сверла, которые устанавливают в патрон.

Перфоратор работает за счет того, что вращение двигателя превращается в ударно-вращательное движение насадки. Мотор приводит в действие весь остальной механизм инструмента. Безопасность пользователя при работе обеспечивает предохранительная муфта. Поршень приводит в действие пьяный подшипник. Он создает ударное усилие. Перфоратор не может служить вечно, и у него ломаются детали и узлы.

Детали перфоратора
