Конструкция многощипцовой крыши: стропильная система, чертежи, сложности при обустройстве ендовы

Достоинства и недостатки

Многощипцовая крыша — весьма привлекательная конструкция, с эстетической точки зрения она наиболее предпочтительна благодаря сложности конструкции.

Достоинствами таких крыш являются:

  • Сложность состава предполагает наличие множества пересечений плоскостей, создающих своего рода ребра жесткости, существенно усиливающие конструкцию;
  • Нагрузка на стропильную систему распределяется между отдельными участками более гармонично, увеличивая тем самым срок службы всей системы;
  • Наличие чердачного пространства увеличенного объема, которое можно эффективно использовать;
  • Внешний вид такой крыши придает всему зданию солидный и привлекательный облик, формирует определенный архитектурный стиль и колорит.

К недостаткам многощипцовых систем можно отнести:

  • Сложность работы, самостоятельное возведение такой крыши без наличия специальных знаний и опыта маловероятно;
  • Большие объемы строительных материалов, что автоматически означает высокие расходы;
  • Неэффективный расход кровельного материала. При укладке кровли получается много обрезков;
  • Наличие множества внутренних углов в зимнее время способствует скоплению снежных массивов, увеличивая нагрузку на отдельные части стропильной системы.

В целом, и достоинства и недостатки — следствие сложной конфигурации, создающей трудности в обустройстве, требующей высоких расходов, но имеющей эффектный и привлекательный результат.

Достоинства и недостатки

Структурные особенности

Она представляет собой скатную конструкцию с поверхностями, имеющими наклон в сторону наружных стен. Благодаря этому, обеспечивается естественный сток талой и дождевой воды.

Такая кровля состоит из множества конструкционных элементов. Рассмотрим их.

Участок кровли расположенный в одной плоскости. Чем сложнее конструкция, тем больше у нее скатов.

Щипец или фронтон

Представляет собой верхний участок стены, ограниченный скатами. Небольшое отличие щипцов от фронтонов состоит в отсутствии карниза в их нижней части.

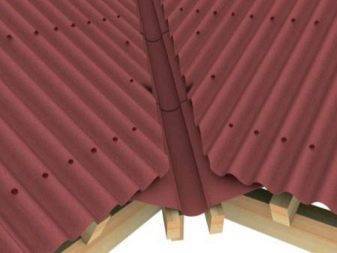

Ендова или разжелобок

Элементы конструкции в виде внутренних углов, образованных стыками. Со стороны торцов ендовы ограничиваются фронтонами или щипцами. В процессе эксплуатации эта часть строения принимает на себя наибольшее количество атмосферных осадков. Здесь происходит скопление дождевой воды и снега.

Горизонтальная линия, соединяющая две плоскости скатов.

Карнизный свес

Свисающий участок крыши шириной от 30 см до 50 см, главной функцией которого является защита от осадков и обеспечение эффективного отвода стока воды после дождя или таяния снега.

Конструктивный элемент, отводящий воду с поверхности кровли в водосточные трубы горизонтального расположения.

Примыкание

Участок соединения скатов с вертикальной поверхностью строения.

Угол наклона крыши определяется еще в процессе ее проектирования в зависимости от нескольких факторов:

  • особенностей климатических условий;
  • расходных материалов;
  • архитектурных особенностей здания.

В особых случаях он может составлять до 90 градусов.

Самый простой вариант многощипцовой крыши представляет собой две двускатные конструкции, соединенные под прямым углом. Если смотреть на подобное сооружение сверху, то оно будет иметь очертания креста. Чаще всего при разработке проекта дизайнеры предлагают применить подобную двускатную форму сразу на нескольких отдельных частях здания с дальнейшим объединением их в единую конструкцию. Такой подход позволяет создавать оригинальные сооружения, придающие всему строению привлекательный внешний вид.

Устройство сложной несущей конструкции

Стропильная система представляет собой сооружение из балок, стропильных ног и мауэрлата – своеобразного основания для всей несущей конструкции крыши.

Чтобы создать эту систему, понадобятся деревянные брусья с сечением 10×15 см, изготовленные из сосны.

Заготовки должны иметь определенный показатель влажности – не менее 18 и более 20 %. Из них полагается делать опоры и стропила висячего или наслонного типа.

Вид стропильных ног выбирается, исходя из конструктивных особенностей создаваемой кровли.

В зонах совмещения склонов многощипцовой крыши полагается ставить диагональные стропила, к которым прикрепляют нарожники, поддерживающие опорные брусья.

Данный вид стропильных ног будет испытывать чрезвычайно большое давление, поэтому для их усиления рекомендуется применять две доски, соединенные друг с другом.

Верхние края стропильных ног требуется скреплять между собой специально изготовленными досками, которые придадут несущей конструкции жесткости.

Многощипцовая крыша сооружается после того, как будет высчитано, какое потребуется количество строительного сырья.

При этом учитывают, какую нагрузку будет испытывать каждый материал. Выполнив эти расчеты, определяют нужные размеры, то есть сечение и длину стропил.

Теперь к мауэралату прикрепляется каждое подготовленное стропило. Для его надежной фиксации следует использовать металлические штыри или гвозди.

Соорудив стропильную систему, можно собирать обрешетку и стелить на нее гидро- и теплоизоляционные материалы. В последнюю очередь на несущую конструкцию укладывается кровельное покрытие.

На все перечисленные действия при сооружении многощипцовой крыши будет потрачено много времени.

Однако в результате проделанной работы получится сооружение с хорошими эксплуатационными характеристиками.

Оно будет вызывать неподдельное восхищение благодаря своему необычному виду. Даже самая простая щипцовая крыша, которая состоит из двух скатов, смыкающихся под прямым углом, выглядит оригинально.

Однако, сделав несущую конструкцию более сложной, удастся добиться особой привлекательности кровли.

Вальмовая крыша своими руками

Угол наклона

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

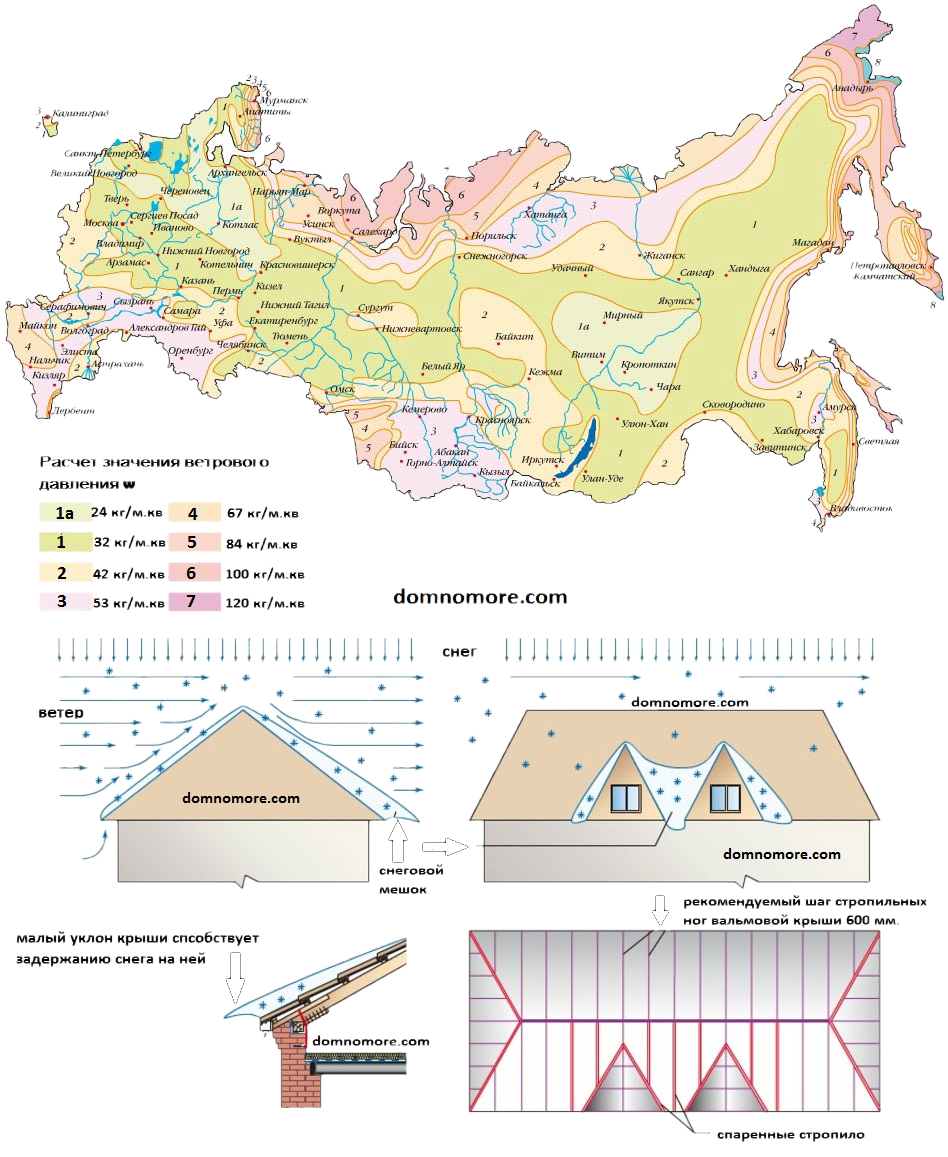

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

Правильный расчет площади

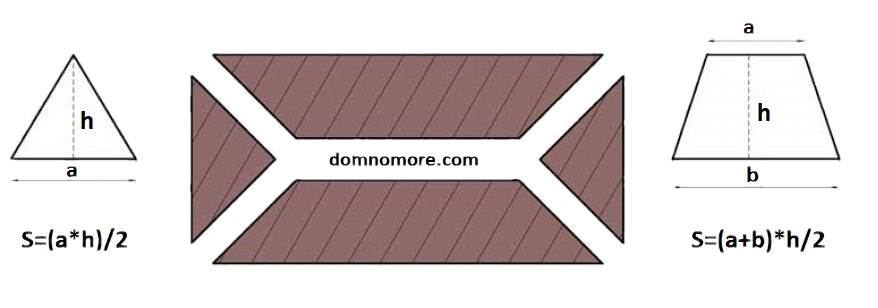

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

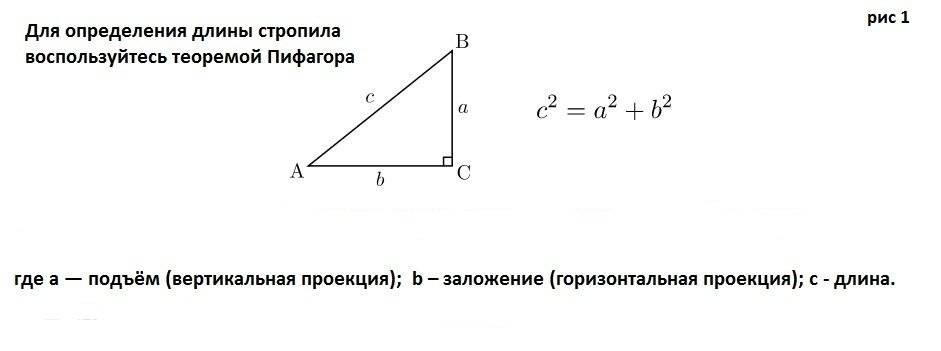

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.

Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

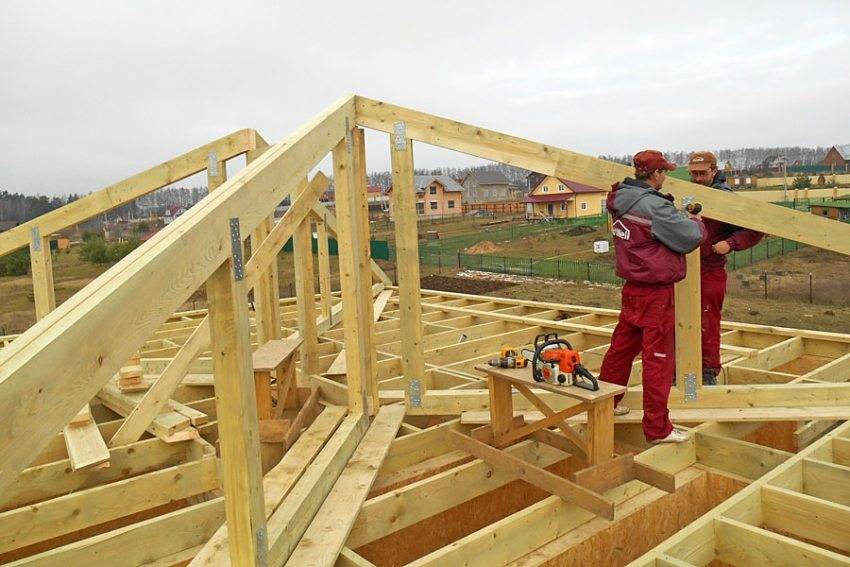

Установка опор, конькового прогона и угловых стропильных ног

Установка укороченных стропил (нарожников)

Усиление каркаса

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Монтаж для мягкой кровли ↑

Остановимся на основных принципах устройства конструкции в случае мягкой кровли.

Подготовительные работы ↑

Оформить отрицательный излом сложной крыши можно, по крайней мере, в двух вариантах:

  • открытый; метод подреза.

Основание подготавливают в зависимости от выбранного варианта.

  • Открытый. По длине ендовы на подкладочный барьер укладывают ендовый ковер (КЕ), сместив по горизонтали на 20–30 мм. С изнанки по всему периметру его промазывают мастикой , скажем, битумной ТехноНиколь полоской шириной 100 мм. Толщину слоя подбирают в соответствии с нормой расхода. По лицевой стороне ковер фиксируют при помощи кровельных гвоздей с шагом 200–250 мм с отступом от краев в 20–30 мм.
  • При использовании варианта «подрез» КЕ не нужен.

Монтаж открытым способом ↑

  • рядовую черепицу укладывают на КЕ до центральной оси; все черепицы, которые накрывают внутренний угол между скатами, дополнительно закрепляют за верхнюю вершину, используя для этого гвозди. расстояние от оси до крепежного элемента должно быть больше 0,3 м; далее, используя мелованный шнур, отбивают две линии, по ним будут прорезать рядовую черепицу; гидроизоляционный ковер можно повредить при подрезке, поэтому под каждую черепицу в процессе работы подкладывают дощечку; перед окончательным креплением на места без самоклеящегося слоя наносят битумную мастику; если разница между уклонами скатов большая и, соответственно, заметно разнится и поток воды, желоб смещают по направлению меньшего водопотока. В противном случае вода будет подмывать стык между ковром ендовы и рядовой черепицей; ширина желоба колеблется в пределах 50–150 мм. Выбор зависит от особенностей места расположения объекта. Если он построен в лесной чаще, рекомендуется ширину желоба увеличить, чтобы листва могла беспрепятственно смываться.

Монтаж способом «подреза» ↑

  • укладку рядовой черепицы начинают со ската, имеющего меньший угол наклона. При этом предполагается заход на второй скат, более крутой. Он не должен быть меньше 300 мм. аналогично предыдущему случаю необходима дополнительная фиксация каждой панели в верхнем углу. после того как будет укрыт первый скат, у которого угол наклона меньше, на другом на расстоянии 70–80 мм от оси «отбивают» меловую черту. Это место будущего подреза черепицы. это касается каждой черепицы, и прежде, чем их окончательно закреплять, места где с изнаночной стороны отсутствует самоклеящийся слой наносят мастику.

Листы ОSB, монтируемые на разреженную обрешетку, становятся сплошной обрешеткой для последующей укладки мягкой полимер-битумной кровли.

Толщина фанеры может варьироваться от 9 до 20 мм и более миллиметров – все зависит от шага между направляющими разреженной обрешетки. Необходимо понимать, что при выборе более толстого материала, тем самым значительно увеличивается вес крыши в целом.

Фанерные листы настилаются со смещением, «вперевязку», то есть их стыковочные швы на разных линиях не должны совпадать. При монтаже листов необходимо создавать между ними температурный зазор в 3 мм, иначе, при изменениях температур и расширении фанера способна деформироваться, и ее края могут приподняться, а вместе с ними – и кровельный материал.

Нюансы конструкции

Типовые проекты домов с многощипцовой крышей включают в себя скатную систему стропил с уклоном к стенам здания. Это позволяет без усилий обеспечить сток дождя и сход снега. Элементы конструкции, из которых состоит кровельное устройство, следующие:

Скат – это фрагмент кровли без изгибов и поворотов;
Щипец (фронтон) – верхний фрагмент наружной стены, границы которого определяются скатами крыши. Есть несущественная разница между фронтоном и щипцом: у щипцов нет карниза внизу;
Ендова (разжелобок) – внутренние угловые соединения кровли, которые появляются при стыках скатов. По торцу ендова заканчивается на границе фронтона. Ендова – самая нагружаемая часть кровельной конструкции, как как во внутренних углах постоянно собирается снег и дождевые потоки (смотрите фото выше)

В ходе строительных работ именно ей нужно уделять особое внимание, чтобы в будущем избежать проблем, связанных с появлением протечек.
Ребро (конек – горизонтально расположенный стык, который образуется при соединении соседних скатов;
Свес обеспечивает соединение фрагмента крыши шириной 300-500 мм. Основная функция свеса – защита здания от дождя и снега, максимально возможный отвод дождевой и талой воды;
Водосточная система отводит воду с кровли в дренажную систему;
Примыкание – это фрагмент стыка скатов с наружной стеной.

Ендовая кровля


Элементы фронтона

  1. Конек;
  2. Деталь фронтона – ветровая или торцевая рейка;
  3. Нижняя ендова;
  4. Верхняя ендова;
  5. Капельник – планка карниза;
  6. Планка для задержания снега;
  7. Примыкающая планка;
  8. Крышка вентиляционной шахты;
  9. Отлив на окно;
  10. Фронтонная L-планка для наружных углов кровли;
  11. Софит;
  12. Вентканал, обшитый профлистом;
  13. Окно в мансарде;
  14. Пристенный J- канал;
  15. Водосток.

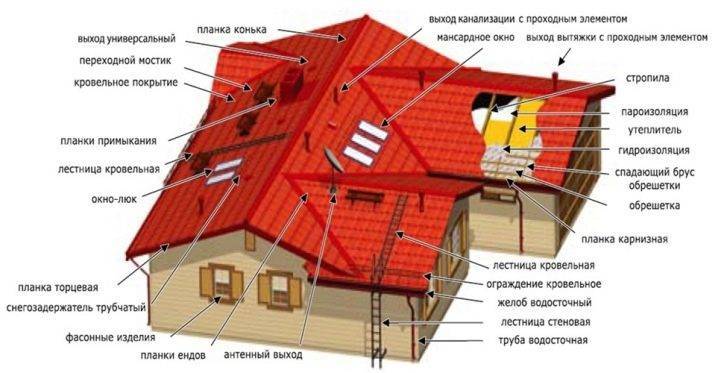

Элементы многоскатной кровли


Восьмискатная крыша – фото

Угол уклона, под которым возводится многощипцовая крыша стропильная система и укладывается кровельное покрытие, рассчитывается при составлении проекта, и зависит от таких параметров:

  1. Климатические условия в регионе;
  2. Используемые кровельные и другие материалы;
  3. Архитектура дома.

Простейшее решение при строительстве многощипцовой крыши – две двускатных плоскости, примыкающие друг к другу под углом 90 (смотрите фото ниже). Вид сверху отчетливо показывает крестообразную форму крыши. Такая конструкция приветствуется не только в единичном варианте – можно объединять на кровле одного дома сразу несколько таких скатных сооружений. Этот прием призван конструировать оригинальные щипцовые крыши, улучшающие дизайн и архитектуру здания.

4 ската

Достоинства и недостатки

Многощипцовая крыша является одной из наиболее спорных кровельных конструкций, так как ее плюсы и минусы уравновешивают друг и друга и окончательное решение в пользу строительства такой крыши, как правило, принимается исходя из личных эстетических предпочтений хозяина дома.

Рассмотрим основные преимущества, которые дает многощипцовая крыша:

  • Традиционно подобная кровля возводилась на квадратных домах таким образом, чтобы избежать карнизных свесов. Но использование этой кровли возможно и даже необходимо и в случае, когда форма дома сложна из-за множества пристроенных к нему помещений. Она может полностью преобразить внешний вид такого далекого от идеала здания;
  • Стропильная система многощипцовой крыши отличается повышенной прочностью и устойчивостью, естественно, если произведен грамотный расчет и монтаж конструкции;
  • Возведение такой кровли позволяет задействовать помещение под крышей под жилую мансарду и благодаря возможности вывода различных окон на разные стороны обеспечить прекрасное дневное освещение.

Перейдем к недостаткам конструкции:

  • Данный вид кровли не может похвастаться экономичностью. Устройство стропильной системы сложно и предполагает большое количество отходов древесины и материалов из кровельного пирога;
  • Из-за большого количества примыканий скатов такая кровля находится в зоне риска по протечкам.

Одна из не самых сложных конструкций – дом с небольшой пристройкой на входе. Коньки обоих отделов крыши расположены на одной высоте.

  • Первым этапом на стенах дома закрепляется мауэрлат. Причем при обустройстве многощипцовой крыши, этот элемент конструкции монтируется на все несущие стены, как на внешние, так и на те, что возведены внутри строения. Впрочем, тот брус, который укладывается на внутренние перегородки, все же правильнее называть лежнем.
  • Далее, на мауэрлате производится разметка, а затем осуществляется монтаж балок чердачного перекрытия одним из выше предложенных способов. Брусья балок перекрытия чаще всего устанавливаются с шагом в 500÷600 мм. Это обеспечит и необходимую надёжность, и удобно при утеплении, так как большинство термоизоляционных материалов выпускается шириной именно 600 мм.

Особенности

Схема стропильной системы Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.
  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

Как можно самостоятельно рассчитать многощипцовую крышу?

Процесс расчета многощипцовой крыши – дело непростое, особенно в том случае, когда конструкция имеет сложную конфигурацию, с различными по высоте и месту расположения отделами. Но если пользователь имеет хорошее пространственное воображение и базовые знания геометрии и тригонометрии, то любую систему можно «разложить» на более простые фигуры. Среди этих фигур явно будут преобладать треугольники, которые уже «подчиняются» строгим математическим правилам.

Общий порядок расчета

Для примера расчета будет взята довольно распространенная и, пожалуй, наиболее простая для проектирования система трехщипцовой крыши, то есть с одной пристройкой к дому. При этом соблюдается общая высота конька (Н) и линии карнизных свесов обоих отделов стропильной системы.

Устройство стропильной системы

Стропильная система многощипцовой крыши так же, как и для крыш другого вида имеет основой мауэрлат. Он укладывается по верху кирпичной или бетонной стены и представляет собой связанную жесткую раму. Мауэрлат крепится к наружным стенам посредством металлических оцинкованных шпилек, установленных в армопояс.

Так как крыши столь сложной геометрической формы представляют собой не простую конструкцию, перед тем как построить многощипцовую крышу нужно сделать её подробный чертеж. Для этого нужно:

  • знать все размеры дома;
  • выбрать уклон для крыши, в соответствии с климатическими особенностями данного региона;
  • определиться с видом применяемых стропильных систем;
  • сделать расчет длины стропил и их сечение;
  • разметить расположение ендов, ребер, коньков;
  • рассчитать, где будут располагаться вертикальные стойки, затяжки, прогоны, упоры, подкосы и прочие элементы стропильных систем, обеспечивающих жесткость всей конструкции;
  • сделать чертежи узлов соединения стропил с мауэрлатом и остальным элементами стропильной системы;

Очередность возведения стропильной системы

Частные дома иногда содержат целый комплекс разных по типу крыш, объединенных одной кровлей. И в этом случае нужно определить с чего начинать возведение такой сложной конструкции.

В зависимости от вида и назначения крыши, могут быть мансардные окна, которые требуют дополнительных скатов, тех же ендов и ребер, стропил и обрешетки, но в минимальных размерах.

Многощипцовая крыша над квадратным домом начинается с укладки мауэрлата, который является базой для всей стропильной системы, какой бы сложной она ни была. Потому что усилия от стропил передаются на несущие стены дома именно через мауэрлат. Чтобы эти усилия не смогли раздвинуть стены мауэрлат должен надежно и прочно крепиться к армированному поясу, который возводится на стадии кладки стен. После этого устанавливаются стропильные ноги.

  • При больших размерах дома возможна установка продольных или поперечных потолочных балок, которые могут играть роль затяжек.
  • Стропильные ноги могут иметь вид обычных стропил или диагональных (накосных), в случае когда используется тип вальмовой или полувальмовой крыши.
  • В этом случае  накокосные или диагональные стропила усиливаются установкой нарожников. А сами стропила могут иметь сдвоенный или спаренный вид.
  • Крепление стропил к мауэрлату осуществляется путем устройства запилов, применения металлических скоб, пластин, уголков. Выбор крепления зависит от того, какой тип стропил применяется в каждом отдельном случае.
  • Стропила в верхней точке крыши соединяются на коньке, который может быть сделан их бруса или образован двумя верхними досками обрешетки.
  • По стропилам устраивается пароизоляция, контробрешетка и обрешетка. Вид обрешетки и ее шаг зависит от выбранного кровельного материала.
  • Для мягких покрытий устраивается сплошной настил, для профилированного металлопокрытия обрешетка делается  разреженной.
  • Для стропильной системы выбирается древесина хвойных пород, имеющая на момент строительства крыши, влажность в пределах 18-20 %.

Конструкция многощипцовой крыши подразумевает устройство в чердачном пространстве мансарды. Поэтому кровлю следует хорошо утеплять и делать недоступной проникновению внешней влаги.

В качестве утеплителя для  крыши следует выбирать утеплитель на основе минерального волокна ( базальта или стекла). Их мягкая структура позволяет утеплить самые сложные и  малодоступные участки кровли, чтобы не возникали мостики холода, которые неизбежно приводят к образованию сильного конденсата. От скопившейся влаги в подкровельном пространстве страдает качество теплоизоляции и начинается процесс гниения деревянных элементов крыши.

Сделать многощипцовую крышу своими руками – дело непростое и если нет опыта строительства таких крыш, то возможно следует обратиться к специалистам.

Правила устройства

Место примыкания кровельных скатов многощипцовой крыши отличается повышенной уязвимостью к проникновению талой или дождевой влаги, так как без зазора соединить гидроизоляционный материал достаточно сложно. Кроме того, разжелобок подвергается повышенным нагрузкам, возникающим при скапливании снеговой массы в зимний период. Поэтому ендовая кровля должна конструироваться в соответствии со следующими требованиями:

  1. В месте сопряжения отдельных частей многощипцовой конструкции обязательно усиливают обрешетку. Сплошной настил из обрезной доски помогает более равномерно распределить вес кровельного материала и нагрузку, ложащуюся на крышу при выпадении снега.
  2. Разжелобок многощипцовой крыши нуждается в усиленной гидроизоляции. Чтобы защитить ендову от просачивания воды во время ливней или таяния снежной шапки, нужно обеспечить ее дополнительной гидроизоляцией, для этого оборудуют специальный влагостойкий подкладочный ковер.

Пред тем, как сделать ендову на крыше, необходимо тщательно продумать ее конструкцию, чтобы в процессе эксплуатации она не стала причиной появления протечек

Особенности

Схема стропильной системы

Простым вариантом щипцовой кровли считается двускатная крыша без фронтонов. В такой конструкции верхний треугольный участок стены называется щипцом. В процессе постройки многощипцовой крыши нет простых этапов, все действия, начиная с расчетов, требуют знаний и умений. Устройство кровли позволяет расположить под ней жилое помещение. Несмотря на сложности, владельцы домов берутся за самостоятельный монтаж, позволяющий сэкономить значительную сумму средств. Многощипцовая крыша потребует колоссальных физических и финансовых затрат, но будет радовать создателей архитектурной красотой здания.

Достоинства конструкции:

  • благодаря сбалансированной системе стропил крыша без труда выдерживает высокие нагрузки;
  • кровля имеет оригинальный и привлекательный вид;
  • конструкция отличается надежностью и долговечностью;
  • появляется свободное пространство для дополнительной комнаты или чердака;
  • на крутых скатах не задерживается снежный покров.

Недостатки:

  • сложная конструкция, требующая грамотных расчетов и монтажа;
  • большое количество отходов, возникающих при раскрое кровельного материала, особенно металлочерепицы;
  • высокая нагрузка на ендову, возникающая из-за снега;
  • необходимость качественной гидроизоляции внутренних стыков.

Узлы стропильной системы

На надежность стропильной конструкции влияют следующие факторы:

  • правильный выбор конфигурации стропильной системы;
  • прочность соединений в узлах конструкции;
  • точность инженерных расчетов при проектировании крыши;
  • правильный выбор и качество материалов;
  • качество монтажа.

Тип стропильной системы, наличие определенных узлов элементов диктуется:

  • проектируемой формой крыши;
  • размерами перекрываемого пространства;
  • наличием и расположением внутренних опор или несущих стен.

При строительстве домов с эксплуатируемым чердаком или мансардным этажом обычно используются стропильные конструкции с наслонными стропилами. К их основным узлам относятся:

  • узел опирания стропильных ног;
  • коньковый узел;
  • узел «стропило-подкос-стойка»;
  • узел «балка-стойка подкосы» и т.д.

При проектировании важно сразу определиться со способами крепежа элементов. Выбор зависит от некоторых особенностей пиломатериала, а также предпочтений людей, ведущих строительные работы

Ключевые этапы возведения крыши

Монтажные работы начинаются после подготовки проекта, в котором указаны все размеры элементов и их взаимное расположение, а также принципы соединения. Кроме того, следует закупить и привезти необходимые строительные материалы, инструменты, крепежные элементы и т.д.

Принципы строительства скатной крыши, в целом, не зависят от ее конфигурации. Технология работ включает в себя следующие этапы:

Укладка мауэрлата. Опорный брус укладывается на гидроизоляцию (рубероид или другой влагоизоляционный материал), предохраняющую древесину от загнивания. Для крепления мауэрлата к стене может применяться вмурованная в кладку проволока, либо хомуты для притягивания бруса к анкерам в стене, но предпочтение стоит отдать шпилькам, вмонтированным в монолитную бетонную балку.

Длина свободного конца шпилек должна превышать толщину бруса мауэрлата на промежуток, позволяющий навинтить гайку. Шпильки можно располагать в шахматном порядке (но не обязательно) с шагом не менее 2 метра. Чтобы предотвратить вырывание шпильки из бетона, ее утопленный конец следует загнуть.

Установка фронтальных (крайних) стропил

Когда возводится стропильная система крыши своими руками, очень важно установить основные стропила строго вертикально и на одном уровне, от этого зависит правильность плоскостей скатов и, соответственно, насколько равномерно будет распределяться нагрузка на крышу

В зависимости от выбранной конфигурации кровли, на данном этапе также устанавливается коньковый прогон, который должен быть строго горизонтальным. Прогон опирается на специальные вертикальные стойки или крепится к фронтонам. Если монтируется вальмовая крыша, ключевым моментом является монтаж диагональных стропил.

Установка промежуточных стропильных ног. Рекомендуется готовить пары стропильных ног по шаблону, а потом подгонять их по месту монтажа. Принцип установки стропил (со свесом или без свеса, с промежуточными опорами или с ригелями), а также шаг стропил зависит от проекта крыши.

Монтаж кровельного пирога. Очередность укладки слоев может варьироваться в зависимости от особенностей выбранных материалов. Обычно, в первую очередь укладывается гидроизоляционный слой, затем по стропилам набивается контробрешетка, а на нее монтируется обрешетка под финишное кровельное покрытие. На сплошную или разреженную обрешетку укладывается кровельный материал, и монтируются все необходимые элементы кровли. Со стороны чердака между стропил крепится утеплитель и пароизоляция. На заключительном этапе может выполняться декоративная обшивка.

Прежде чем приступать к самостоятельным работам, рекомендуется ознакомиться с тематическим видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
