Несъемная опалубка: фундамент
Одним из материалов для несъемных опалубок в настоящее время является пенополистирол. Создание такой конструкции довольно простое – блоки пенополистерола легко собираются как детский конструктор. После создания готового каркаса в него производится заливка бетона, после того как он застынет блочный материал играет роль отличного теплоизоляционного материала.
Хотелось бы отметить, что несъемная опалубка для основания созданная при помощи такого материала как пенополистерол, это достаточно редкое явление. Это связано с тем что этот материал больше подходит для возведения стен, а не для постройки фундаментального основания.
Самым распространенным в настоящее время основанием является ленточный фундамент. При этом он бывает нескольких видов – прямым (сплошное основание), а также составным (ступенчатое основание).
Для возведения сплошного фундаментального основания, в первую очередь необходима разметка, для этого просто нужно очертить на подготовленной площадке будущее основание, оптимальными размерами для ширины ленты будут значения порядка 40 см. В углах перед этим очерченного периметра следует забить штыри арматуры при этом необходимо следить, чтобы получались прямые углы, для более эффективного контроля, можно воспользоваться угломером или же лазерной рулеткой.
Далее после проведения работ по разметке внешних границ будущего фундамента следует перейти к внутренним
Обращаем внимание на то, что прежде чем перейти к началу земляных работ (рытью траншеи) следует найти на участке наиболее низкое место, от которого, вам с собственно и следует начать копать. Размеры глубины рва должна совпадать с показателями ширины основания
Дно же вырытой траншеи необходимо сделать максимально ровным.
После того как траншея вырыта. Ее следует засыпать песком, высота слоя должна составлять 15 см. Главной задачей этой песочной подушки будет равномерное распределение нагрузки по всей площади. После засыпки, песочный слой обильно поливается водой и утрамбовывается при помощи специального устройства или же вручную.
Несъемная опалубка для фундамента
Многие застройщики предпочитают строить фундамент по старинке, с применением деревянной опалубки, где щиты выставляют по периметру и заливают конструкцию бетоном. Недостатком такого строительства является то, что в дальнейшем могут начаться проблемы с промерзанием фундамента и цоколя, которые нужно немедленно утеплять.
Чтобы избежать этих недостатков, рекомендуем сразу использовать несъемную опалубку для фундамента, которая одновременно и утепляет подошву здания.
Несъемная опалубка для фундамента – современные технологии
Несъемная опалубка представляет собой отдельные элементы или блоки, которые собираются воедино на месте монтажа фундамента здания. Модульная опалубка и та, которая состоит из отдельных элементов практически не отличается друг от друга, и все зависит от типа материала, который применяется для изготовления конструкции.
Материал для изготовления опалубки
Самым популярным материалом для изготовления несъемной опалубки является пенополистирол, из которого отливают отдельные элементы и целые блоки. Вторым по популярности является полистиролбетон, который немного прочнее предыдущего варианта, но имеет более низкую теплоизоляцию и внушительный вес.
В некоторых случаях целесообразно использовать опалубку на основе древесных опилок и цемента, которая не обладает большим сроком службы, но имеет самые высокие теплоизоляционные свойства.
Внутри каждого блока несъемной опалубки имеются полости куда заливается бетонная смесь. Чтобы обеспечить фундаменту большую жесткость и прочность, блоки армируются. Чтобы предотвратить деформацию стенок от давления, в каждый блок устанавливается поперечная перемычка.
Несъемная опалубка для фундамента внутри имеет технические неровности и выступы, что обеспечивает лучшее сцепление с бетоном. Опалубочная система из пенополистирола может иметь различную толщину стенок, которую подбирают с учетом проекта строительства и тяжести общей конструкции.
Преимущества опалубки несъемной
Всем застройщикам известно, что наибольшее количество времени уходит на монтаж опалубки, которую нужно устраивать так, чтобы бетон не протекал сквозь щели, а масса давления не деформировала стенки. При наличие несъемной опалубки все эти проблемы не возникают, и к тому же такую опалубку не нужно демонтировать, приводить в порядок и хранить.
Весомым преимуществом использования такой опалубки является отличная степень теплоизоляции фундамента, так как пенополистирол предотвращает быстрое схватывание, неравномерное застывание, промерзание или увлажнение бетона.
Если вы будете устанавливать несъемную опалубку летом, то можете быть полностью уверены, что пенополистирол не позволит жидкости вытекать из бетона и впитываться в почву или испаряться. Осеннее строительство также не опасно, так как в таком надежном обрамлении бетону не страшны никакие заморозки.
Несъемная опалубка для фундамента позволит одновременно выполнить две задачи – залить надежно фундамент и утеплить его. На поверхность несъемной опалубки можно сразу наносить отделку, в некоторых случаях понадобится применение штукатурной сетки. Некоторые производители уже позаботились об это моменте и закрепили сетку на блоках опалубки.
Недостатки опалубки несъемной
Любая технология, даже самая современная может иметь недостатки, также обстоит дело и с опалубкой несъемного типа. Одним из таких минусов является обязательное использование строительного вибратора, для лучшего проникновения бетона внутрь.
Опалубку из пенополистирола не рекомендуется хранить долгое время под открытыми солнечными лучами, так как материал начинает пересыхать и крошиться. Фундамент такого типа нуждается в дополнительной гидроизоляции. Ну и последний существенный минус несъемной опалубки – это цена, которая многим может показаться заоблачной.
Несъемная опалубка своими руками
Если вы заинтересовались несъемной опалубкой, но высокая стоимость на нее вас отпугнула, попробуйте изготовить ее своими руками из бетона или из цементного раствора с древесиной или полимерной стружкой.
Создается несъемная опалубка для фундамента таким образом:
- В подготовленную стальную коробку с пластиковыми вкладышами заливают приготовленный раствор марки М-150 или песчано-цементный раствор приготовленный из портландцемента и крупнофракционного песка ?.
- Далее формы с раствором устанавливают на вибростенд, который уплотняет заливку избавляя ее от пузырьков и пустот.
- Застывшие блоки складирую под навесом, подальше от солнца до полного застывания.
Опалубка для монолитного фундамента: этапы самостоятельной установки
После организации фундамента будущего сооружения можно приступить к монтажу опалубки. Данная операция условно подразделяется на три этапа: установку блоков, вязку арматуры и заливку раствора. Каждая стадия выполняется в соответствии со строительными нормами и правилами. Во время работы необходимо соблюдать технику безопасности. Рассмотрим каждый этап более подробно.
Установка блоков. Вначале монтируется первый ряд формы, которая будет использоваться для заливки бетона. Стоит отметить, что монтаж выполняется только на гидроизолированную поверхность основания. Опалубка для фундамента из пенополистирола должна плотно фиксироваться за счет стержней арматуры. Эти элементы являются связующим звеном между основанием и самой опалубкой.
Вначале монтируется первый ряд формы опалубки, которая будет использоваться для заливки бетона
Специалисты советуют проверять точность выполненной работы, так как возможно отклонение от изначальных проектных размеров
Наличие мест отводов для перегородок – тоже очень важный момент, на который необходимо обратить внимание. После организации первого ряда можно приступить к укладке второго
Технология монтажа блоков предполагает шахматную систему, в которой каждый последующий ряд смещается относительно предыдущего. В результате стык элементов первого ряда должен попадать на середину блока второй полосы.
Вязка арматуры. Монтаж металлической конструкции является одним из наиболее важных моментов организации любого типа строительного пирога. Арматура используется для укрепления оснований, стен, а также монолитных перекрытий. Опалубка для фундамента, состоящая из блоков, которые укладываются в ряды, должна быть опоясана по периметру прутьями, расположенными в горизонтальной плоскости.
Для того чтобы упростить монтаж арматуры, в каждом блоке предусмотрены специальные пазы, которые находятся в перемычках (внутренних). Горизонтальные прутья монтируются таким образом, чтобы каждый последующий элемент заходил на предыдущий (внахлест). Далее прутья соединяются между собой, а также с вертикальными элементами с помощью специальной проволоки.
Перед началом заливки опалубки нужно позаботиться о прокладке коммуникаций внутри формирующей конструкции
Обратите внимание! Армирование позволяет не только повысить прочность конструкции, но и снизить давление цемента на форму. Заливка раствора
Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции
Заливка раствора. Перед началом заливки своими руками несъемной опалубки рекомендуется позаботиться о прокладке коммуникаций внутри формирующей конструкции. Цементный раствор, используемый для формовки опалубки, не должен содержать посторонних добавок и примесей (например, щебня). Сама операция осуществляется довольно просто. Заливка выполняется пошагово, причем высота слоя бетона не должна превышать 1 м. Этот показатель соответствует размерам 3-4 несъемных блоков конструкции.
Цена несъемной опалубки для фундамента ниже, чем стоимость стандартных аналогов, которые предполагают использование фанеры и досок
Важно запомнить, что залитый раствор требует разравнивания. Для этих целей применяется специальный инструмент – вибратор
В случае отсутствия необходимого электрооборудования можно воспользоваться обычной штыковой лопатой.
Устройство опалубки не отличается особой сложностью и его можно выполнить самостоятельно
Виды и характеристика опалубки из пенополистирола
Опалубка требуется для формирования границ заливки бетонной смеси для получения монолитного основания. Чаще всего опалубку используют при заливке монолитного фундамента, стен и перекрытий при капитальном строительстве.
В строительстве принято различать два вида опалубки: съемного и несъемного типа. В последнее время особенной популярностью пользуются несъемные пенополистирольные опалубки. Существует три вида несъемных опалубок из пеноплекса:
Ячеистые. Этот тип опалубки состоит из множества полых одиночных блоков, скрепленных между собой особым способом наподобие детского сотового конструктора. Полости позволяют свободно проходить раствору внутрь опалубки. Армирование производится как вертикальными, так и горизонтальными связями, устанавливаемыми внутри пенополистирольных ячеек. Ячеистые блоки изготавливаются промышленным способом.
Классические. В этом случае для ограждения будущей монолитной конструкции применяют пенополистирольные плиты, устанавливаемые с двух сторон. Между собой плиты соединяются металлическими стяжками. Классический вариант напоминает стандартную опалубку для заливки бетона из досок или фанеры.
Усовершенствованные. Этот способ практически повторяет классический вариант, но вместо стандартных металлических стяжек плиты между собой соединяют балками из металла или дерева. Это позволяет компенсировать усилия раствора, направленные на раздавливание формы. Для повышения прочностных характеристик также используют подкосы и упоры.
Главным преимуществом усовершенствованной системы считается возможность возведения конструкций любой толщины и конфигурации. При этом шаг перестановки стяжек значения не имеет.
Производители, помимо стандартных прямых пенопластовых панелей для усовершенствованной опалубки, выпускают угловые элементы, которые позволяют выдерживать прямой угол при заливке монолитных конструкций.
Преимущества технологии
Строительство дома, где применяется такая несъемная опалубка, может вестись при отрицательных температурах воздуха (вплоть до -10 °C)
Проанализировав отзывы владельцев домов из несъемной опалубки, можем выделить следующие преимущества:
- Ускоренное время строительства каркаса дома в сочетании с невысокой стоимостью;
- Строительство дома, где применяется такая несъемная опалубка, может вестись при отрицательных температурах воздуха (вплоть до -10 °C);
- Снижается давление на фундамент, что дает возможность уменьшить его стоимость;
- Отсутствие необходимости применения мощных подъемных механизмов (возможно, они потребуются для укладки плит перекрытия);
- Заливка бетонной смесью может осуществляться с помощью бетононасоса невысокого давления или вручную через специально предназначенную для этого воронку;
- Высокие показатели теплосбережения стен;
- Возможность построить дом любой конфигурации, простота сборки каркаса (блоки легко пилятся и крепятся по принципу конструктора «Лего»);
- Большой срок эксплуатации возведенного по этой технологии строения;
- Прочность стен при их меньшей толщине сравнима с кирпичными;
- Увеличение полезного объема помещения;
- Утепление (как и звукоизоляция) возведенных стен не требуется, кроме зданий, расположенных в холодных климатических условиях. Для районов с низкими температурами выпускаются блоки увеличенной толщины (до 50 см);
- Снижение затрат на отопление в доме;
- Большой выбор типов пенополистирольных элементов опалубки (выпускаются угловые элементы, блоки с заглушками дли устройства проемов и т.д.);
- Простота отделки. Такие стены не нуждаются в выравнивании перед отделочными работами. Для них могут быть использованы любые отделочные материалы (сайдинг, негорючий гипсокартон, керамическая плитка и т.д.);
- Дом, построенный с использованием пенополистирольной несъемной опалубки не подвержен гниению, образованию плесени, разрушению грызунами;
- Возможность прокладки коммуникаций (кабелей, труб) внутри стен. Для этого в блоках есть специальные отверстия для этого;
- Углы здания имеют точную геометрию;
- Возможность использования блоков такой опалубки для устройства ленточного фундамента. Для гидроизоляции такого фундамента достаточно обустройства системы дренажа.
Технология монтажа своими руками
Сразу необходимо обозначить, что несъемная опалубка устанавливается на бетонную стяжку, которую заливают по дну выкопанных траншей. То есть:
- выкапывают траншеи;
- засыпают их дно слоем песка и щебня;
- заливают стяжку из бетонного раствора толщиною 5-10 см;
- когда бетон просохнет, его покрывают гидроизоляционным материалом, к примеру, обмазывают битумной мастикой, хотя это необязательная операция.
Сборка опалубки из плит
Технология сборки плитных элементов достаточно проста. Проще собрать опалубку где-нибудь в стороне, то есть, соединить по две плиты стяжками по нижнему уровню. А затем их устанавливать по месту расположения, соединяя между собой блоки специальным клеевым составом, похожим на пену, которая не расширяется в объеме после ее применения. В такой конструкции нет угловых элементов или перемычек, все сборочные узлы формируются панелями, которые легко подрезаются под требуемые размеры. Подрезать плиты пенополистирола можно обычной пилой по дереву.
- Как только из соединенных между собой плит будет сформирована опалубка, в нее устанавливается армирующий каркас из арматуры.
- После чего монтируются крепежные стяжки верхнего уровня.
- Далее производится подсыпка грунта с внешней стороны установленной конструкции.
Видео: Опалубка своими руками
Сборка опалубки для стен
Для монолитного строительства сегодня также применяют специальные блоки из пенополистирола, которые собираются, как конструктор. В их конструкции есть соединительные замки паз-шип, придающие стыкам двух блоков прочность и герметичность. То есть, блоки просто устанавливаются друг на друга без дополнительных крепежных элементов. Обычно такие блоки собой представляют изделия прямоугольного сечения с поперечинами, придающими прочность изделию. При этом поперечины работают как подпорки для укладки на них решеток армирующего каркаса, что упрощает сам процесс монтажа армокаркаса. Основная задача производителя работ – сделать отверстия в угловых блоках для перемещения бетонного раствора по смежным полостям.
Для заливки стен сначала производят возведение опалубки из трех рядов блоков. Каждый последующий ряд относительно нижнего смещается, чтобы стыки между элементами не попали на одну вертикальную линию. Стандартная установка – в виде кирпичной кладки со смещением в половину длины блока.
Уложенные ряды обязательно проверяют уровнем на вертикальность и устанавливают внутрь необходимое количество вертикальной арматуры. Кстати, если вертикальность установленной конструкции не подтверждена, под нижний ряд блоков загоняют деревянные клинья, чтобы поднять одну из сторон собранной опалубки.
После чего производится заливка несъемной опалубки подвижным бетоном. Далее возводятся еще три ряда, и все процессы повторяются. И так далее до полного возведения стен.
Видео: Технология установки и заливки фундамента с несъёмной опалубкой
Экономичный вариант
Несъемную опалубку можно собрать из обычных плит Пеноплекса – известный сегодня утеплитель с высокой плотностью. Он прочный и обладает наилучшими теплоизоляционными характеристиками, уступая только пенополиуретану.
Размеры панелей пеноплекса – 600х1000 мм, что превосходит стандартные размеры готовых блоков. Это уже экономия. Единственное необходимо продумать систему закрепления плит между собой. Вариантов здесь немало, к примеру, установить сквозные перемычки из арматуры с резьбой по краям. Именно эта часть выводится наружу плит, где затягивается гайкой с шайбой.
Можно приобрести готовые перемычки, которые используются в готовых несъемных опалубках из пенопласта. Это чаще всего пластмассовые изделия, в которых есть отверстия для установки арматуры. Главное – правильно установить их между панелями Пеноплекс.
Все остальные действия точно такие же, как и при сборке опалубки из готовых пенополистирольных плит (первый вариант в этой статье). То есть:
- устанавливается внутрь армирующий каркас;
- монтируется ряд верхних крепежей;
- заливается бетонный раствор.
Несъемная опалубка из пенополистирола имеет ряд недостатков:
Сначала об экологичности пенополистирола
Надо отметить, что пенополистирол с очень большой натяжкой можно отнести к экологичным материалам. Тем не менее, его так часто маркируют. Это справедливо, если только не рассматривать его с точки зрения:
Воздействия на человека – стирол, из которого делается пенополистирол, является ядом для человека, в пенополистироле он полимеризован, но не полностью, поэтому яд постепенно выделяется в окружающую среду, а под воздействием света, кислорода, тепла и т.д. он начинает выделяться активнее. При пожаре он горит при очень высокой температуре 1100 °С, разрушая даже металлические конструкции, и выделяет ядовитые вещества. Конечно, современный пенополистирол обрабатывается антипиренами, поэтому говорят о пожаробезопасности, но антипирены также не безобидны для человека.
Воздействия на окружающую среду – после окончания срока службы пенополистирол отправляется на свалку, но там он будет лежать сотни лет, отравляя окружающую среду, поскольку он обладает плохими свойствами биоразложения.
Вопрос: нужен ли такой «экологичный» материал?
В стены могут пробраться насекомые или вода
Сегменты блоков должны устанавливаться очень герметично, иначе внешняя изоляция стены может стать для насекомых отличным местом жительства и в нее смогут просачиваться грунтовые воды. Но это отчасти решаемая проблема, есть блоки, обработанные инсектицидом, и с защитой от воды. Тем не менее, как правило, такие блоки дороже, чем обычные.
Нужен квалифицированный труд
Эта технология строительства является относительно новой для России, поэтому найти квалифицированных практикующих строителей, полностью освоивших метод строительства, трудно. Это также повышает стоимость строительства, поскольку квалифицированные рабочие пользуются спросом и их работа стоит дороже.
Можно строить только в теплое время года
При температуре ниже 0°С твердение бетона практически прекращается, заливать его надо при температуре выше 5°С. Также в жаркий период может понадобиться увлажнение бетона водой.
Высокая влажность в доме после строительства
Сразу же после строительства дома могут возникнуть проблемы с высокой влажностью. Повышение влажности в доме происходит из-за того, что бетон все еще находится в процессе отверждения. После того, как он полностью застынет, уровень влажности воздуха может выйти на нормальный уровень. Чтобы осушить воздух, можно использовать осушитель воздуха.
Дом-термос
Стены, возведенные подобным образом, плохо «дышат», поскольку пенополистирол имеет низкую паропроницаемость. Поэтому в доме обязательно необходимо предусмотреть систему принудительной приточно-вытяжной вентиляции.
Обязательное заземление и зануление дома
Использование металлической арматуры требует устройства контура заземления и зануления.
Технология возведения дома из несъемной опалубки имеет очевидные преимущества, но она имеет и ряд недостатков, которые по большей части связаны с использованием пенополистирола. Если при выборе технологии возведения дома в расчет брать не только скорость строительства и стоимость, но и другие факторы, то технология с использованием несъемной опалубки станет не самым лучшим выбором.

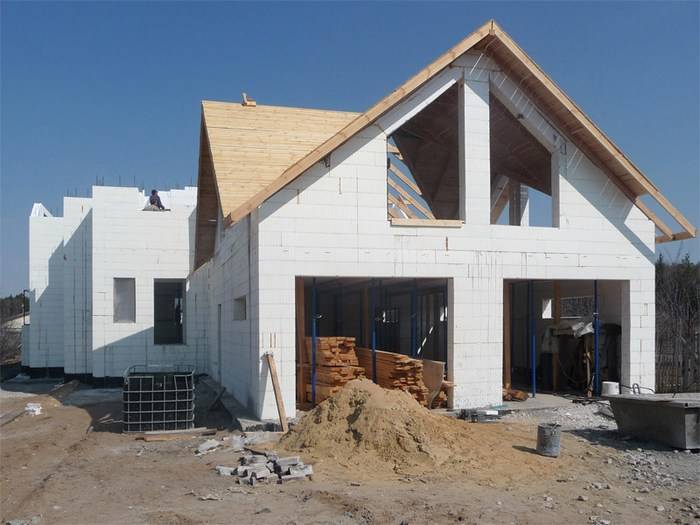

Скриншот видеоролика youtube.com/Дом из ПЕНОПЛАСТОВОЙ опалубки.(часть 3)(Просмотрели29 436 | Посмотрели сегодня 1 )
Выводы и некоторые сравнения
В заключении хочется затронуть вопрос о стоимости. Многие скажут, что технология дорогая и в данный момент не по карману. Спешу вас обрадовать: это не так.
Если сравнивать классический вариант опалубки и вариант, рассмотренный выше, то простые расчёты показывают, что инновации выигрывают примерно на 20 процентов. Здесь учитывается стоимость обрезной доски, монтажные и демонтажные работы, утеплитель ЭППС и работы по утеплению. Расчёты производились при строительстве ленточного фундамента для дома 12 на 12 метров.
«Модная» несъёмная опалубка для фундамента на российском строительном рынке представлена двумя всемирно известными производителями: это «Пеноплэкс» и «Технониколь». Я думаю, что их репутация ни у кого не вызывает сомнения. А группа компаний «Бифаст» — это крупнейший поставщик крепёжных изделий, в том числе и универсальных стяжек для опалубки. Одним словом, кому интересно, можете зайти на сайты этих компаний и изучить информацию более подробно.
На этом буду заканчивать. Надеюсь, донёс до читателя, что существует более выгодная и практичная альтернатива обычной опалубке. Кстати, если планируете строительство бани солидных размеров, стоит задуматься именно о таком варианте фундамента.
Удачных проектов и мира вашему дому! Пока!
