Несъемная пенополистирольная опалубка

Как производят пенополистирольные блоки

Гранулы полистирола засыпаются в бункер-накопитель вспенивателя, из которого шнековым питателем подаются во вспениватель, где они, при непрерывном перемешивании, подвспениваются струей пара определенной температуры и давления. В процессе подвспенивания увеличивается объем гранул. Из вспенивателя подвспененый полистирол вентилятором подается по пневмопроводу в бункер вылеживания, где выдерживается от 24 до 48 часов для выравнивания внутреннего давления и окончательной стабилизации формы гранул. Из бункера вылеживания полистирол вентилятором по пневмопроводу подается в бункер-накопитель пресс-формы, откуда инжекторами, закрепленными в крышке пресс-формы, подается в пресс-форму до ее полного заполнения. Внутри пресс-формы в процессе термообработки паром гранулы полистирола еще раз увеличиваются в объеме. Так как форма имеет замкнутый объем, то гранулы взаимно деформируют друг друга, заполняя пустоты, и «свариваются»: происходит процесс формования готового изделия — строительного пенополистирольного блока. После охлаждения пресс-формы водой готовое изделие автоматически извлекается из нее и складируется оператором.

Сами пенополистирольные блоки для стен отливаются на заводе. Их производство состоит из трех стадий: подвспенивание, сушка и промежуточное вылеживание, формовка блоков вторичным вспениванием

На строительную площадку блоки поступают уже в готовом виде.

Форма пенополистирольных блоков может быть самая разная:

  • промежуточные блоки для стены;
  • стеновые блоки с заглушкой на конце, которые устанавливаются в местах оконных и дверных проемов;
  • стеновые блоки с тонкими стенками для внутренних перегородок или хозяйственных помещений;
  • угловые блоки;
  • маленькие заглушки для необычных мест;
  • блоки для стен с непрямыми углами.

Форма пенополистирольных блоков может быть самая разная

Блоки действительно очень похожи на конструктор Lego, поскольку на их верхней и нижней части есть специальные замки. В верхней части расположены выпуклые квадратики, а в нижней точно такого же размера впадины.

Форма пенополистирольных блоков

Когда блоки соединяются друг с другом, выпуклые квадратики одного блока плотно входят во впадины другого.

Как и в случае с кирпичной кладкой, устанавливаются блоки друг на друга в шахматном порядке, чтобы каждый блок следующего ряда скреплял собой два блока ряда предыдущего. Укладка осуществляется со смещением, кратным 250 мм, что позволяет обеспечить совпадение вертикальных пустот (ниш) в блоках.

Установка пенополистирольных блоков

Разновидности несъемной опалубки и их особенности

Существует не так уж много разновидностей несъемной опалубки – основные отличия заключаются в материале, из которого ее изготавливают, а также назначении.

Современную несъемную опалубку изготавливают из трех основных видов материалов:

  1. пенополистирол;
  2. щепо-цементный композит;
  3. фибролит.

Несъемная опалубка для фундамента фото

Первый из них является классическим и обладает высокими теплоизоляционными свойствами, второй благодаря специальной химической обработке нашел применение в монтаже перекрытий. Ну а третий обладает всеми присущими двум предыдущим видам достоинствами и является экологически чистым материалом, при изготовлении которого не используются продукты современной химии.

Что касается области применения несъемной опалубки, то здесь имеется всего три основных вида – это несъемная опалубка для фундамента, стен и перекрытий. Существует и универсальная несъемная опалубка, которая изготавливается в виде отдельных плит, для соединения которых используются специальные скобы.

Технология изготовления несъемной опалубки фото

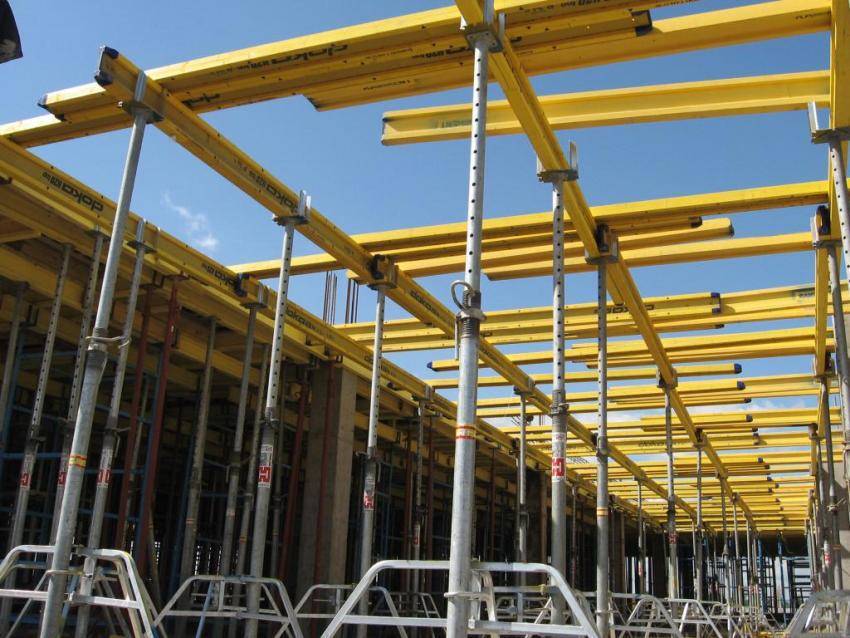

Стойки для организации несъемной формы перекрытий

Традиционный вариант организации перекрытий в монолитных или любых других зданиях предусматривает применение специальных телескопических (раздвижных) стоек. Эти изделия используются для фиксации временного настила, который изготавливается из влагостойкой фанеры для опалубки. Такой способ не является удобным, так как требует много времени и довольно больших физических нагрузок.

Стойка, выполняющая опорную роль, состоит из нескольких конструктивных элементов. Нижняя часть телескопического изделия оснащается треногой, которая обеспечивает устойчивость трубы. В свою очередь, в верхней части располагается специальная насадка, которая необходима для захвата и удержания строительной балки – ригеля. Все стойки для опалубки перекрытий подразделяются на две категории в зависимости от расположения резьбы. Одни из них оснащены открытой резьбой, а другие – закрытой.

Труба, которая имеет меньшее сечение, отличается наличием специальных отверстий по всей своей длине. Шаг отверстий может быть разным – от 11 до 17,5 см. Наружная труба оборудована опорной гайкой. В результате, когда возникает необходимость фиксации стойки на определенном уровне, производится продевание специальной серьги через отверстия в трубах. Этот элемент имеет опору (гайку), поэтому удерживается в нужном положении.

Организация перекрытий в монолитных и не только зданиях, предусматривает применение специальных телескопических раздвижных стоек

Телескопические стойки для опалубки могут различаться длиной. Этот показатель колеблется от 1,7 до 4,5 м. Они выдерживают довольно большие нагрузки (до 4 тонн). Стоит отметить, что такие опорные изделия производятся из металла, поэтому их покрывают специальными антикоррозийными составами, так как сталь может заржаветь.

Несъемная опалубка для перекрытий: особенности и характеристики

В отличие от стандартного способа, предполагающего наличие опорных стоек, пенополистирольная опалубка для перекрытий имеет совершенно другую технологию установки. В качестве основы для такой системы используются специальные матрицы, которые производятся из плотного и прочного пенополистирола.

Подобные матрицы следует уложить на несущие стены. Преимуществом такого метода является то, что эти элементы имеют небольшую массу, поэтому для их установки не требуется серьезных физических усилий.

В качестве основы для опалубка часто используют специальные матрицы, которые производятся из плотного и прочного пенополистирола

Стыковка матриц между собой производится довольно просто. Каждое изделие оснащается пазогребневой системой для соединения. Таким образом, выполнить подобную установку сможет любой человек, не имеющий опыта работы в этой области. Благодаря пазогребневой системе появляется возможность быстрой организации сплошного настила.

Такая опалубка для монолитного перекрытия способна выдерживать слой бетона толщиной до 15 см. Как правило, этой величины вполне достаточно для организации надежной конструкции. Перед тем как приступить к заливке бетона, необходимо расположить арматуру между стыковыми зонами элементов перекрытия. Металлический каркас должен собираться в неразрезную балку, занимающую всю ширину промежутка.

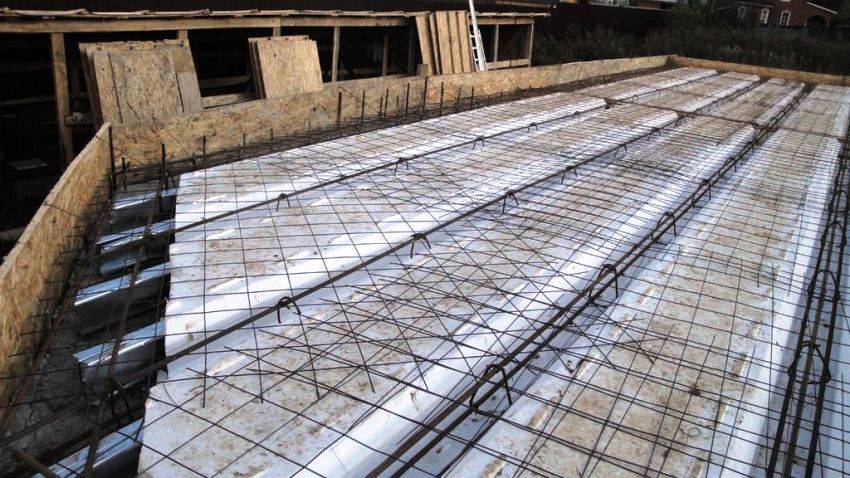

Затем сверху матриц требуется расположить арматурную сетку. Она выполняется из прутьев, диаметр которых составляет от 10 до 15 мм. Вязка арматуры производится традиционным способом – посредством специальной проволоки.

Завершающий этап создания объемной опалубки перекрытий предусматривает заливку бетона, после чего требуется дождаться его застывания. Таким образом производится организация перекрытий с помощью пенополистирольных матриц. Результатом данного процесса является прочная конструкция, которая способна выдерживать значительные нагрузки.

Любые проектные ошибки или же смещение блоков во время их укладки могут привести к обрушению конструкции

После застывания цементного раствора опалубка, выполненная из пенополистирола, не демонтируется. Она остается в пироге перекрытия и с этого момента начинает выполнять теплоизоляционную функцию. Этот способ организации конструкции является более технологичным, если сравнивать его с традиционным методом, учитывающим использование съемных балок для опалубки перекрытий.

Важно запомнить, что самостоятельное применение подобной технологии требует понимания ее нюансов. Главное – еще перед началом работы нужно знать, что укладка элементов перекрытия требует аккуратности

Любые проектные ошибки или же смещение блоков во время их укладки могут привести к обрушению конструкции.

Особенности опалубки для фундамента из пенополистирола

Технология используется в таких целях:

  • для утепления складов и различных промышленных помещений с обогревом;
  • для утепления различных бассейнов;
  • для утепления тёплых подвалов;
  • для строительства жилья.

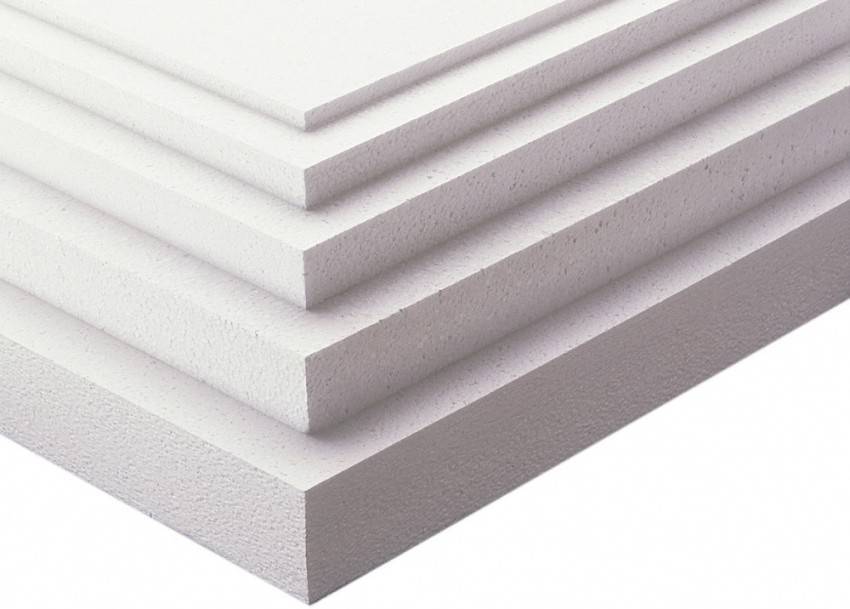

Что такое пенополистирол?

Это газонаполненный материал.

Для изготовления пенополистирола используют такие материалы:

  • сополимеры стирола;
  • производные полистирола.

Рассмотрим состав пенополистирола:

  • газ 98%;
  • полистирол 2%.

Современный пенополистирол изготавливают беспрессовым методом. Такой способ изготовления позволяет увеличить водопоглощение до 350%.

Элементы коробчатой конструкции представляют собой блоки. Эти блоки формируются плитами марки ПСБ-С.

Рассмотрим характерные особенности:

  • Специальные перемычки обеспечивают расстояние между стенками. При этом расстояние между стенками должно соответствовать толщине бетона. Этот параметр может варьироваться от 15 до 40 см. При этом учитывается назначение опалубки из пенополистирола.
  • Угловые элементы используются для оформления поворота.
  • Блоки выпускаются 2 размеров (100 см и 200 см.).

Преимущества

Опалубка из пенополистирола обладает как преимуществами, так и недостатками. Рассмотрим сначала преимущества:

  • Долговечность. Пенополистирол изготавливается только из высококачественных материалов. Поэтому эта продукция долговечна.
  • Доступно большое количество разнообразных блоков. Для каждого типа фундамента необходимо использовать определённые блоки. Чаще всего такие блоки используют для заливания свайных и ленточных фундаментов.
  • Для установки опалубки из пенополистирола не потребуется специальная грузоподъёмная техника. Все работы можно выполнять вручную. И также для монтажа потребуются стандартные инструменты.
  • Монтаж опалубки из пенополистирола могут проводить низкоквалифицированные рабочие. То есть строителям необязательно обладать специальными навыками и знаниями. Можно воспользоваться услугами частных застройщиков, которые имеют небольшой опыт. Это позволит значительно снизить затраты.
  • Заливка бетона при отрицательных температурах может оказаться губительной. Формообразующая конструкция поддерживает необходимый температурный режим. Поэтому бетон сохранить свои прочностные характеристики. Проводить завивку можно в зимнее время года. При застывании бетона выделяется тепло. Этого тепла будет достаточно для поддержания необходимого температурного режима.
  • Формообразующая конструкция не впитывает влагу. Поэтому бетон сохраняет свои свойства.
  • Изготавливается из материалов, которые не подвержены гниению.
  • Блоки монтируются проходы, которые используются для различных коммуникаций.
  • Может использоваться в любое время года.
  • Превосходные теплозащитные свойства. В поперечном сечение фундамента значительно уменьшается перепад температуры. Это способствует увеличению долговечности. А также значительно снижается воздействие температуры.
  • Простота и высокая скорость установки. Даже не квалифицированные строители могут возвести фундамент за короткий срок.
  • Высококачественная конструкция. Формообразующая конструкция обладает превосходными характеристиками.

Недостатки

А теперь рассмотрим недостатки:

  1. Пенополистирол подвержен влиянию ультрафиолетовых лучей. Поэтому изделия необходимо снаружи. Для этого можно использовать полужесткий или жёсткий готовый листовой материал. Он обеспечит превосходную защиту от воздействия лучей.
  2. Прочность фундамента может снижаться из-за пенополистирольных перемычек. Поэтому требуется так называемое усиление. Для этого используют специальную поперечную арматуру.
  3. Нужно использовать отдельную гидроизоляцию.
  4. Укладывать бетон необходимо равномерно. Поэтому этот процесс занимает много времени.
  5. Высокая стоимость.
  6. Плохая теплоизоляция в нижней части фундамента.
  7. Нужно облицовывать стены.

Инструкция по монтажу несъемной опалубки из готовых блоков

Технологию устройства фундамента из готовых пустотелых блоков рассмотрим на примере лёгких бетонных изделий. В отличие от ж/б блоков для многоэтажек эти «кирпичики» можно устанавливать руками без крана и манипулятора.

  1. Подготовьте подушку под блочный фундамент, засыпав и утрамбовав слои песка и мелкого щебня. Поверх подушки следует залить тонкую стяжку, чтобы упростить дальнейшую укладку блоков, а также избежать утечки бетона при заливке фундамента.

  2. Натяните вдоль траншеи нитку и уложите на подушку первый слой блоков, стараясь не отклоняться от этой направляющей. Монтировать нужно так, чтобы зазор между элементами оказался минимальным. Если на протяжении траншеи зазор значительно увеличивается, причина может крыться в неровности подушки. В таком случае ряд нужно разобрать и сделать более ровное основание.

  3. Соединения между стенами должны обеспечиваться специальными блоками немного большей длины. Если таковых нет, в универсальных блоках следует сделать углубление, как на картинке. Это обеспечит надёжное сцепление перпендикулярных лент фундамента.

  4. Уложите в прорези блоков металлическую либо стеклопластиковую арматуру. Для малоэтажного строительства достаточно двух параллельных прутьев, но при необходимости можно расположить и три.

  5. В местах стыка стен прутья должны перехлёстываться так, чтобы длина свободного конца составляла не менее 2 см.

  6. Когда длины прута оказывается недостаточно, его можно нарастить, подвязав новый прут специальной тонкой проволокой. Желательно сделать 2–3 перевязки на разных участках перехлёста.

  7. Установите второй ряд бетонных блоков точно поверх первого. Не допускайте даже небольших отклонений, при необходимости подравнивайте положение блока киянкой.

  8. Залейте подготовленную опалубку жидким цементно-песчаным раствором так, чтобы уровень бетона не доходил до пазов для арматуры.

  9. Пока бетон не начал сохнуть, постарайтесь выгнать излишки воздуха, протыкая пространство внутри опалубки арматурным прутом движениями сверху вниз. После этого поставьте арматуру вертикально, особенно тщательно укрепив внешние углы и стыки стен.

  10. После подсыхания бетона приступайте к наращиванию фундамента. Установите и перевяжите арматуру, смонтируйте два новых ряда блоков и залейте опалубку бетоном. Продолжайте так, пока фундамент не достигнет нужной вам высоты.

  11. Последний ряд блоков фундамента заливается до образования ровной горизонтальной поверхности. Пока бетон не высох его можно подровнять небольшой доской или длинной гладилкой для штукатурки.

Фундамент из бетонных пустотелых блоков для частного дома по описанной технологии монтируется двумя работниками за 2–3 дня с учётом времени на схватывание бетона первых слоёв.

Сравнение затрат на создание фундамента из полно- и пустотелых ж/б блоков и монолитного с временной опалубкой

Сравнение показывает, что фундамент из пустотелых бетонных блоков обходится на 18% дешевле чем из полнотелых и на 36% дешевле, чем ленточный монолит, залитый с помощью временной деревянной опалубки. Это достигается за счёт экономии на количестве арматуры, уменьшения трудозатрах, количества бетона и т. д. Но сооружать стены из ж/б блоков получится слишком затратно (по сравнению с пенополиуретаном, арболитом), лучше использовать её только для фундамента.

Где купить и по какой цене?

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Перед покупкой нужно обязательно рассчитать количество блоков. При установке блоки могут повредиться. Поэтому сделайте запас.

Ориентировочные цены на продукцию:

  • Перемычка 10 р.
  • Заглушка 20 р.
  • Стеновой (угловой) 780 р.
  • Поворотный 800 р.
  • Торцевой 780 р.
  • Стеновой 800 р.
  • Угловой 135° 500 р.
  • Угловой 90° 500 р.
  • Стандартный 495 р.

Технология укладки несъёмной пенополистирольной опалубки

Чтобы перед заливкой жидкого бетона правильно разместить несъёмные блоки из пенополистирола, особых умений не нужно. Соблюдая требования, конструкцию получится собрать без проблем.

Стены дома можно собрать из обычных стеновых, а также из поворотных и угловых блоков пенополистирола

Как выполнить монтаж вспомогательной конструкции

Приступая к сооружению опалубки из блоков пенополистирола, нужно понять, что процесс напоминает сборку конструктора. У каждой детали конструкции из искусственного сырья снизу созданы выемки, а сверху — шипы. Поэтому блоки соединяются крепко-накрепко и легко собираются в нужную конструкцию.

Пазы и выступы позволяют легко собрать опалубку

Опалубку из пенополистирола монтируют, выполняя следующие действия:

  1. Фундамент дома застилают полотном, служащим барьером для влаги. На гидроизоляционный материал ставят первую линию блоков из пенополистирола. Внутрь них (вертикально) продевают элементы арматуры, обеспечивающие надёжную связь между всеми фрагментами конструкции. Размещая блоки, смотрят, соответствуют ли размеры заданным параметрам, следят за формой опалубки и оставляют пустоты для отводов под внутренние перегородки.
  2. Очередные линии блоков выставляют так, чтобы они перекрывали места соединений элементов конструкции, уложенных ранее. Элементы опалубки из пенополистирола выкладывают так же, как кирпичи
  3. Конструкцию укрепляют по периметру, то есть вставляют в каждую линию блоков по два металлических прута. Арматуру погружают в материал исключительно в горизонтальном направлении. Для облегчения этой задачи на перемычках с внутренней стороны блоков и создают маленькие выступы. Металлические элементы укладывают, делая нахлёсты, и скрепляют друг с другом стальной проволокой. Помимо этого, арматуру таким же образом соединяют со штырями, вставленными в основание вертикально. Для создания араматурного каркаса подходят штыри с диаметром 12 мм
  4. Через созданную конструкцию проводят необходимые коммуникации. Затем в опалубке проделывают монтажные отверстия. Сделать это позже не получится: залитый и уже затвердевший бетон станет серьёзной преградой.
  5. Для заливки берут состав, лишённый щебня крупного размера, поскольку он способен деформировать стенки конструкции из пенополистирола. Опалубки заполняют раствором слоями в один метр. Предпоследний пласт бетона прессуют и выравнивают. Когда он абсолютно затвердеет, выполняют заливку последнего слоя раствора. Жидкий бетон удобнее заливать в опалубку через шланг

Видео: как соединить стены из несъёмной опалубки с крышей

Можно ли сделать несъёмную конструкцию из пенополистирола самостоятельно?

На заводе блоки пенополистирола производят по сложной технологии в несколько этапов:

  1. Строительное сырьё обрабатывают водяным паром, что на производстве называется предварительным вспениванием. В результате этого поры материала становятся шире, а материал приобретает иную плотность — 35 кг/м³.
  2. Вспененный пенополистирол держат в бункере, дожидаясь его готовности для дальнейшей обработки. Спустя сутки состояние гранул в материале нормализируется и из них выходит лишняя жидкость.
  3. Из пенополистирола формируют блоки. Для этого материал заключают в специальные формы и ещё раз вспенивают.
  4. Готовые блоки охлаждают водой и извлекают. После этого в производстве примерно на 24 часа делают перерыв. Точное время простоя зависит от влажности и температуры воздуха в помещении, где изготавливают опалубку.
  5. Отходы от производства измельчают и преобразуют в накопитель. Остатками материала могут воспользоваться снова.

Блок опалубки пенополистирола — это результат многоэтапной обработки материала

Повторить все перечисленные действия в домашних условиях весьма затруднительно. К тому же производство блоков пенополистирола подразумевает использование парогенератора — дорогостоящего аппарата.

Аккумулятор пара для изготовления несъёмной опалубки должен иметь определённые характеристики:

  • температура вспенивания — от 100 до 115 градусов;
  • температура формовки — от 130 до 140 градусов;
  • давление пара во время вспенивания материала — от 1 до 1, 5 Атм;
  • давление пара в процессе формовки — 4–5 Атм;
  • расход пара во время вспенивания сырья — от 50 до 100 кг/ч;
  • расход пара при формовке — от 25 до 50 кг/ч.

Блоки пенополистирола производятся на заводе, в домашних условиях за их изготовление лучше не браться

Кроме парогенератора, для производства блоков пенополистирола нужны пневмотранспорт, дробилка остатков, приёмный бункер и комплектующие детали.

Получается, что своими руками делать блоки из пенополистирола — неразумно. Проще и дешевле приобрести уже готовую несъёмную опалубку.

Как установить несъемную пенопластовую опалубку

Чтобы изготовить крепкую опалубочную конструкцию из пенополистирола своими руками, необходимо  выполнить следующие шаги:

  • Произведите разметку территории (углы нужно тщательно вымерять) и составьте план будущей постройки.
  • Подготовьте траншею глубиной 0,5 м и шириной 0,4 м по периметру будущего сооружения. Дно котлована необходимо тщательно выровнять. Так как опалубка не будет демонтироваться, то необходимо, чтобы она устанавливалась на идеально ровную поверхность.
  • Засыпьте на дно траншеи дренажную подушку (и песка и щебня) высотой 15 см. Утрамбуйте и разравняйте подстилающий слой.
  • Установите в подушку армирующие стержни (они понадобятся для фиксации и соединения опалубочных блоков).
  • Залейте на подушку тонкий слой бетона. Это необходимо чтобы блоки опалубки укладывались на ровную и прочную поверхность.
  • Когда бетонная «подошва» застынет, насадите блоки из пенополистирола на армирующие стержни. Кладку нужно начинать от угла в шахматном порядке.

  • Установите между элементами опалубки соединительные перемычки. Блоки рекомендуется соединять по технологии гребня и паза, так вы сможете сократить количество монтажных швов. Для угловых опалубочных элементов лучше использовать соответствующие крепежи.
  • Когда будет установлен 3 ряд блоков, обязательно выровняйте их не только по горизонтали, но по вертикали. Боковые поверхности элементов должны плотно прилегать друг к другу. На этом же этапе необходимо заполнить внутреннее пространство опалубки бетонным раствором плотностью не менее В15. Если при приготовлении бетонного раствора вы использовали щебень, то проследите, что его фракция не превышает 0,8 см.
  • Продолжайте укладывать блоки, заполняя их бетоном через каждые 3 ряда.
  • Когда все пустоты будут залиты раствором – можно считать, что несъемная опалубка из пенополистирола готова. Теперь можно переходить к непосредственной заливке фундамента или стен. Лучше всего использовать для этого глубинный вибратор.

При помощи такой опалубки, вы получите стены, которые в разрезе напоминают «сэндвич», состоящий из 2 рядов пенополистирола с прослойкой из прочного бетонного монолита. При этом придется затратить меньше сил и денег, чем на постройку громоздкой деревянной опалубочной конструкции.

Несъемная опалубка

Несъёмная опалубка — это готовые блоки или панели из различных материалов, которые монтируются в единую опалубочную конструкцию — форму для заливки монолитного бетона армированного металлической или стеклопластиковой арматурой. Ускоряет и упрощает строительство за счёт объединения нескольких операций в одном технологическом цикле (несущая стена с нужным сопротивлением теплопередаче возводится за один технологический цикл). Несъёмная опалубка после застывания бетона становится обычно неотъемлемой частью конструкции стены.

Различают два основных вида несъемной опалубки :

  1. Готовые блоки из пенополистирола Представляют собой пластины из пенополистирола (материал класса пенопластмасс на основе полистирола, его производных (полимонохлорстирол, полидихлорстирол),толщиной от 40 до 100 мм, плотностью 25-35 кг/м3) соединённые между собой съёмными пластиковыми или монолитными перемычками. Процесс монтажа опалубки напоминает конструктор за счет скрепления блоков между собой за счёт особой формы сопрягаемых поверхностей («замки» по принципу “Лего”, шип-паз).
  2. Сборная каркасная опалубка. Конструкция из легкосборных опалубочных модулей. Каждый модуль представляет собой готовый элемент выполняющий только несущие (цементно-стружечная плита (ЦСП), стекломагниевый лист (СМЛ)) или комбинированные (несуще-термоизоляционные) функции (пенополистирол, пенопласт, фанера, доска) , объединённых между собой внутренним объемным каркасом из стальной или стеклопластиковой арматуры и универсальных фиксаторов опалубки (несьемных) из полипропилена, фиксирующих опалубочные плиты в проектном положении. Конструкция опалубки позволяет изготавливать сплошные монолитные железобетонные стены практически с любой степенью армирования и заданным термическим сопротивлением.

К недостатком опалубки 1-го типа из пенополистирольных блоков можно отнести

  • фиксированную толшину бетонной стены. При превышении толщины опалубку просто разрывает, что накладывает ограничения на сферу ее использования
  • низкую прочность блоков что ограничивает высоту стены которую можно залить за один прием,
  • невозможность осуществить уплотнение бетона вибрацией (пенополистирольные блоки разрываются),
  • условную горючесть (выделение ядовитых газов при нагреве) пенополистирола .

Кроме того готовая стена из несъемных пенополистирольных блоков требует обязательной внешней и внутренней отделки. При этом внутренняя отделка должна нести не только конструкционные функции (иначе на стену сложно будет что либо повесить) но и существенные термоизолирующие функции и защиту от огня, что ведет к удорожанию отделки и стоимости строительства в целом

Немаловажно, что элементы несъемной опалубки недешевы, особенно при качественном их исполнении. К преимуществам несьемной опалубки из пенополистирола можно отнести высокую скорость монтажа и минимальные требования к квалификации строителей

Предлагаемые ООО «Легобетон» элементы для сборной каркасной опалубки лишены многих недостатков опалубки из пенополистирола. К неоспоримым достоинствам такого решения можно отнести :

  • универсальность применения. Вы легко варьируете толщину стены с помощью Несъемной стяжки опалубки с настраиваемым шагом и можете использовать любые по прочности ограждающие материалы (пенополистирол, пенопласт, фанера, ЦСП и.т.д.). При использовании Удлинителя стяжки опалубки толщина бетонного сердечника стены может составлять от 150 до 550 мм;
  • минимальная стоимость. Учитывая низкую стоимость фиксаторов опалубки и листовых ограждающих элементов вы можете существенно снизить стоимость строительства;
  • использование ЦСП или фанеры как элементов несъемной опалубки позволяет получить стены практически под чистовую отделку;

Более подробную информацию по элементам для сборной каркасной опалубки вы можете получить из описания соответствующих элементов.

— Несъемная стяжка опалубки (комплект)

— Удлинитель стяжки опалубки

— Шуруп Крепеж СВТ (18х90, 18х130, 18х170)

Как использовать несъемную стяжку и другие элементы для опалубки — смотрите в Руководстве по применению несьемной стяжки СВТ-2 и шурупа ГБ Ф18

Приобрести элементы несъемной опалубки в Москве вы можете сделав заявку на нашем сайте или обратившись к нашим консультантам по телефону.

Как вам статья?

Мне нравитсяНе нравится

Преимущества пластиковой опалубки

Пластиковая опалубка имеет ряд существенных преимуществ, по сравнению со своими традиционными коллегами:

минимальное использование смазки в процессе строительства. Так как бетон не взаимодействует с пластиком, снятие формы с колонн или перекрытий происходит без проблем;
небольшой вес. Пластмассовая опалубка, особенно если она применяется для строительства фундамента, имеет более малый вес, по сравнению со своими металлическими аналогами;
износоустойчивость. Такая конструкция не подвержена разложению, а также процессам гниения, пластик сможет прослужить очень долго, нежели фанера;
качество готовой продукции

Гладкая поверхность щитов обеспечивает в итоге ровную поверхность бетона, что важно в изготовлении колонн;
довольно низкая цена. Нет потребности в использовании расходных материалов как брусья, доски, фанера;
скорость монтажа

Характерная универсальная конструкция позволяет легко монтировать, а затем снимать форму. Съемная конструкция имеет специальные поворотные рукоятки, благодаря которым элементы модулей могут размещаться в разных направлениях.

Виды пластиковой опалубки

Пластиковая опалубка может различаться по способу её применения для строительства:

  • пластиковая опалубка из мелких щитов для стен и монолитного фундамента применяется в основном для возведения административных и жилых зданий. Имеет обширную область использования – создания колонн, ригелей, перекрытий, стен зданий и других ж/б конструкций;
  • для прямоугольных колонн. Щит формируется из 16 элементов. Позволяет формировать колонны высотой до 6 метров, а ширина конструкции составит от 0,3 до 0,6 метров;
  • для круглых колонн. Такая технология позволяет обойтись без использования металлических конструкций при строительстве здания. Вид – труба длиной до 6 метров без ограничения в диаметре;
  • для перекрытий. Является модульной конструкцией многоразового использования. С помощью этого вида конструкции возможно создание ригелей и перекрытий, а также ж/б конструкций разной степени облегченности. Устанавливают ее с помощью телескопических стоек для опалубки.

Стоимость опалубки и среднерыночные цены

Внешний видНаименованиеРазмеры, мм.Толщина теплоизоляции, мм.Цена (за м.кв.)
Серия 25 (неразъёмная)
Блок стеновой основнойДлина – 1250 Ширина – 250 Высота – 250внутренняя – 50 наружная – 50От 490 руб.
Блок стеновой торцевойОт 500 руб.
Блок стеновой угловой (левый/правый)Длина – 700/450 Ширина – 250 Высота – 250От 500 руб.
Блок стеновой поворотныйДлина – 700 Ширина – 250 Высота – 250От 500 руб.
Серия 30 (неразъёмная)
Блок стеновой основнойДлина – 1250 Ширина – 300 Высота – 250внутренняя – 50 наружная – 100От 560 руб.
Блок стеновой торцевойОт 570 руб.
Блок стеновой угловой (левый/правый)Длина – 1250/500 Ширина – 300 От 570 руб.

Сравнительная стоимость за 1 м2

Рассмотрим же ее детальнее на примере популярных производителей. Для начала выясним: чем же объясняется эта дешевизна ? Прежде всего, производственный процесс не сопряжен с особыми затратами, из-за чего цена может слегка подскочить только ввиду повышенного спроса в конкретном регионе страны.

Так, компания «Мосстрой» производит широкий ассортимент блоков из пенополистрола по следующим ценам:

  • прямые блоки – от 490 р.;
  • прямые блоки толщиной в 5 см – около 800 р.;
  • 10-сантиметровые угловые изделия – столько же;
  • перемычки и разного рода заглушки – где-то по 25 р.

Обратите внимание! Это московские цены. Если же взять, к примеру, Благовещенск, то там такие блоки будут вообще стоить порядка 300-350 рублей за штуку

Несъемная опалубка из пенополистирола нередко сооружается и из блоков, произведенных самарской компанией «Термомонолит». Стоимость ее продукции начинается от 780 рублей; изделия отличаются не только высоким качеством, но и идеальной сочетаемостью пенопласта с пластиком.

Наиболее дорогими блоками являются изделия от «Техноблока», облицованные искусственным камнем. Стоят они порядка 1800-2500 рублей за квадрат. Как бы то ни было, затраты все равно будут меньшими, чем если бы использовался любой другой стройматериал.

Из чего состоит полистирольная опалубка

Несъемная опалубка состоит из следующих блоков:

Виды стеновых пенополистирольных блоков

  • Рядовой;
  • Угловой;
  • Торцевой.

Рядовые блоки используют при возведении прямолинейных участков стен. Угловые блоки укладывают на углах здания. Торцевые блоки применяют при соединении наружных и внутренних стен.

Все элементы укладывают вразбежку. Смещение продольных швов увеличивает прочность и устойчивость всей системы.

В зависимости от положения несущих конструкций и утеплителя различают две системы несъёмной опалубки из пенополистирола:

  • «утеплитель-бетон-утеплитель»;
  • «бетон-утеплитель-бетон».

В первом случае пенополистирол расположен с наружных сторон несущей части. Во втором случае расположение утеплителя — между ограждающими элементами.

Как собрать систему?

Технология работ состоит в следующем:

  • основание покрывается гидроизоляционным материалом;
  • вбиваются арматурные прутья;
  • расстояние между рядами выбирается, исходя из проведенных расчётов;
  • блоки надеваются на арматурные пруты;
  • фиксируется первый слой – горизонтальная арматура помещается в специальные пазы;
  • соединение производится внахлест проволочными скрутками;
  • на этом уровне размещаются отводы для дверных откосов и внутренних перегородок;
  • форму несъёмной опалубки фиксируют при выкладке второго слоя блоков, с обеспечением перекрытия швов;
  • отслеживается совпадение боковых сторон каждого слоя, при этом выполняется смещение ряда, чтобы обеспечивалось перекрытие швов;
  • подобный процесс напоминает кирпичную кладку;
  • по вертикали блоки фиксируются при помощи пазов. Для замыкания достаточно произвести лёгкий нажим;
  • выполняется укладка третьего слоя, вертикальные швы выравниваются;
  • проводится заливка бетона;
  • раствор уплотняется глубинным вибратором или куском арматуры;
  • Последние блоки лучше заполнить на ½ — шов окажется внутри блока и стены будут прочнее.

Где купить и по какой цене

Продукцию можно приобрести в строительных магазинах вашего города. Есть фирмы, которые предоставляют услуги по заливке и монтажу. Если вы хотите сэкономить денежные средства, тогда купите продукцию напрямую у фирмы, которая занимается изготовлением опалубки.

Перед покупкой нужно обязательно рассчитать количество блоков. При установке блоки могут повредиться. Поэтому сделайте запас.

Ориентировочные цены на продукцию:

  • Перемычка 10 р.
  • Заглушка 20 р.
  • Стеновой (угловой) 780 р.
  • Поворотный 800 р.
  • Торцевой 780 р.
  • Стеновой 800 р.
  • Угловой 135° 500 р.
  • Угловой 90° 500 р.
  • Стандартный 495 р.

Это интересно: Опалубка для бетонных стен — читаем суть

Технические характеристики

Благодаря техническим характеристикам, необычным свойствам материала, несъемная опалубка для фундамента популярна при строительстве домов:

  • Вес одного метра кубического равен 27-30 кг.
  • Морозоустойчивость рассчитана на 300-600 циклов.
  • Материал плохо поглощает влагу – 0.032 мг/(м*ч*ПА).
  • Пенопласт обладает хорошими звукоизоляционными свойствами – 49-53 ДБ.
  • Теплопроводность конструкции равна – 0.036 Вт/(моС).

Несъемные блоки определяют размер будущей конструкции. Модели торцевых, стеновых блоков имеют следующие параметры – 125х25х25, угловых блоков — 70х25х25. Масса одного блока — 1 кг. Если брать в расчет толщину стенок пенополистерольного блока — 5 см, бетонный фундамент будет равен 15 см.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
