Правила монтажа опалубки для бетонной лестницы

Подбор материалов для лестничной опалубки

Не обязательно делать опалубку для лестницы своими руками. На сегодня существует достаточно большое количество фирм – посредников, предоставляющих услуги по сдаче в аренду разборных вариантов опалубки, в том числе под заливку бетонной лестницы. Но стоимость такой аренды иногда достигает 30-40% от общих затрат на постройку лестницы, поэтому большинство застройщиков предпочитают делать опалубку для лестницы крыльца своими руками.

Изначально потребуется сделать опалубку под лестницу, шириной 160 см, длиной 360 см со ступенькой 29х17 см.

Для этого потребуется:

  • Четыре стандартных листа плиты ОСБ для изготовления боковых стенок или тетив;
  • Около 40 м обрезного пиловочника, шириной 30-35 см, и 12 метров горбыля и бруса;
  • Стальной арматуры диаметром 10 мм потребуется около 50 м;
  • Шпильки М10, не менее 12 штук по 20 см.

К сведению! Приведенные данные являются ориентировочными, чем больше арматуры будет заложено в конструкцию лестницы, тем выше ее прочность.

Для бетонного литья специалисты рекомендуют использовать влагостойкую фанеру, но стоит такой материал недешево, поэтому для строительства опалубки используют обычный пиловочник и плиты ОСБ, пропитанные гидрофобной пропиткой. Если бетонная лестница не будет повергаться дальнейшей облицовке плиткой, то для подступенника нужно будет использовать материал с ламинированной поверхностью. В качестве крепежа используем обычные черные саморезы – семидесятки.

Если нужно отлить бетонную лестницу, примыкающую к стене здания, то потребуются дополнительные стальные уголки и большое количество распорных брусьев, а вместо плит ОСБ лучше всего использовать двадцатимиллиметровую фанеру. Особенности сборки такой опалубки под лестницу из бетона своими руками приведены на видео

Подступенники такой опалубки приходится крепить с помощью стальных уголков с одной стороны к стене, с другой стороны – к толстой фанере. Давление на фанеру составляет под сотню килограммов, поэтому фанерную боковину нужно обязательно укрепить дополнительным брусом и распорками.

Порядок бетонирования каркаса

Когда сборка опалубки лестницы своими руками подошла к концу, проверьте, насколько плотно скреплены все ее части. После полной заливки нагрузка от раствора будет весьма сильной, а потому малейший недочет может привести к разрыву конструкции. Если вы намерены делать перила, то лучше заранее собрать всю конструкцию и установить ее на свое место.

Раствор бетона приготавливается в следующей пропорции: 10 частей цемента, 30 частей щебня, 20 частей песка, 7 частей воды. Понятно, что с большой массой цементного раствора лопата, палка и ведро – слабые помощники. Требуется использование бетономешалки. Вряд ли стоит браться за ворочание такого состава своими руками. Раствор должен быть довольно жидким, чтобы его можно было легко залить в подготовленные коробы из дерева.

Приготовление бетонного раствора

По поводу самого процесса заливки есть много мнений. Некоторые специалисты считают, что его необходимо начинать с верхнего уровня. Может, этот способ действительно чем-то лучше, но часть мастеров начинает работу снизу, объясняя это тем, что таким образом нагрузка бетона распределяется равномерней. При работе следует соблюдать определенный ритм: заливается ступенька, трамбуется раствор, разравнивается мастерком. Чтобы бетон привык, делается небольшой перерыв (примерно 5–10 минут). После можно сделать переход к другому элементу, который обрабатывается аналогичным образом.

Когда заливка окончена, следует прикрыть все это полиэтиленовой пленкой

Эта мера предосторожности позволит бетону не растрескаться при высыхании. Процесс схватывания будет длиться около месяца

После можно уже снять опалубку и начать отделку конструкции декоративными деталями и материалами. Часть деревянных деталей в виде клиньев можно оставить в бетоне. Выступающие части надо будет спилить и сравнять края с гранями ступеней. Срезы обрабатываются штукатуркой. Если не планируется отделка бетонных ступеней и предполагается декорирование щебнем или плиткой – лучше скреплять их непосредственно на незастывшем растворе.

Несколько советов и тонкостей строительства

Из чего сделать опалубку для ступеней? Для данных работ есть множество различных материалов, но основным и наиболее широко применяемым в частном строительстве являются традиционные деревянные доски. При определенной аккуратности и грамотном подходе их можно будет использовать не один раз. Впрочем, лестничные пролеты частного дома это штучный конструктивный элемент здания, соответственно, опалубка лестницы тоже вещь достаточно одноразовая. Вам придется смириться с мыслью, что опалубка для лестницы – это ограждающая конструкция для бетонирования временного использования

Приступая к возведению лестницы, вы должны иметь точные ее чертежи и подробный проект. Согласно этому проекту нужно разработать и создать чертеж, также подробный и точный и для опалубочной системы. Это лучше поручить профессиональным архитекторам, если у вас нет конструкторских навыков.

Затем, имея на руках этот проект, имея определенные таланты, глазомер, хорошие инструменты и прямые руки, сделать опалубку своими руками вполне под силу любому технически грамотному человеку.

Как сделать бетонную лестницу для подвала

В подвальном помещении необходимо сделать простую и удобную лестничную конструкцию, имеющую надежное крепление. Лестница из бетона с одним маршем будет идеальным вариантом.

Бетонную лестницу можно возвести двумя способами:

  1. Выполнив монолитную армированную конструкцию, при этом ее основание должно целиком опираться на пол.
  2. Установив нижнюю опалубку. Она поможет обеспечить свободное место под самой конструкцией лестницы.

Оба способа можно выполнять, прислонив лестницу к стене, расположив ее между стенами или в центре помещения.

Заливая конструкцию бетоном, нужно успеть сделать все за один раз во избежание появления трещин

 Бетон, залитый на ступени, необходимо разровнять кельмой.

Планируем изготовление бетонного крыльца – подготовка и расчеты

Выполнению строительных работ по сооружению фундамента крыльца предшествуют следующие операции:

  • Демонтаж ранее установленной площадки.
  • Освобождение стройплощадки от мусора.
  • Замер расстояния от уровня почвы до низа двери.
  • Расчет расстояния между ступенями по вертикали.
  • Определение размеров входной площадки с учетом ширины дверного проема.

Производя расчет оптимальных размеров бетонной основы, следует ориентироваться на указанные рекомендации:

  • ширину входной площадки выполнять на 20–30 см шире по сравнению с размером дверной коробки;
  • расстояние от начала основания крыльца до дверного порога выполнять в интервале 1–1,5 метра.


Фундамент крыльцаНа проектной стадии следует решить ряд вопросов:

  • определиться с внешним видом крылечка;
  • выбрать вариант входной лестницы.

Конструктивное исполнение может быть различным. Оно предусматривает наличие:

  • перильного ограждения, облегчающего подъем;
  • частичного или полного остекления;
  • открытого со всех сторон доступа;
  • декоративного кованого ограждения.

Возможны также конструктивные исполнения без перил или с запирающейся металлической решеткой.

Конфигурация лестницы на входе определяется требованиями проекта и может иметь различную форму:

  • прямоугольную;
  • круглую;
  • квадратную.

Разрабатывая проект крылечка, соблюдайте следующие требования к геометрическим параметрам:

  • минимальная ширина входной площадки – 0,9–1,2 м;
  • угол наклона лестничного марша – до 40 градусов;


Полукруглое крыльцо из бетона своими руками

  • ширина опорной ступени – 25 см и более;
  • перепад высоты между ступеньками –18–22 см;
  • выступание опорной поверхности над подступенком – 2–3 см;
  • высотный перепад от порога до поверхности бетона – 3–5 см.

Определившись с размерами и конструкцией крылечка, до начала строительных работ следует рассчитать, сколько для этого нужно использовать материала (бетона и арматуры).

Обратите внимание на следующие рекомендации:

  • глубина бетонируемой основы должна соответствовать по уровню расположению подошвы фундамента строения;
  • лестничный марш должен гармонично восприниматься с экстерьером здания, а также надежно фиксироваться к стенам;
  • арматурный каркас должен быть прочным, охватывать всю площадь бетонируемой основы и располагаться на фиксированном расстоянии от поверхности;
  • марка применяемого бетона должна обеспечивать необходимую прочность основания в условиях интенсивной эксплуатации.

Соблюдение данных правил позволит на протяжении продолжительного времени эксплуатировать входную конструкцию.

Необходимые расчеты материала и размеров конструкции

Существует множество типовых проектов лестниц, разработанных с учетом эргономики и требований безопасности. Строительными нормами и правилами также утверждены рекомендованные размеры элементов лестниц, однако их соблюдение в частном строительстве является добровольным, а отступление от СП в части размеров никак не наказывается.

Для того, чтобы по лестнице было удобно перемещаться, оптимально придерживаться следующих размеров элементов конструкции:

Глубина проступи – 23 – 25 см.
Высота ступени – 14 – 17 см.
Угол уклона лестничного марша – 30 – 40 градусов. Чем больше угол уклона, тем опаснее становится подъем и спуск

Это особенно важно, если в доме есть пожилые люди или дети.
Ширина ступени – минимум 80 см. для свободного прохода одного человека и 120 см

для одновременного прохода двух людей навстречу друг другу.
Высота перил лестницы – не менее 90 см. Максимальная высота перил как правило не превышает 120 см.
Количество ступеней в лестничном марше должно быть нечетным. Если лестница короткая, количество ступеней в ней не должно быть менее трех.
Для удобства перемещения по лестнице следует предусматривать площадки между маршами. Оптимально конструировать площадку после каждого марша из 9 – 11 ступеней.

Как выполнить опалубку?

Крыльцо из бетона

Чтоб территория возле дома преобразилась при помощи лестницы, в первую очередь вам понадобится изготовить опалубку. Опалубка – это своеобразная «форма», в которую вливают бетонный раствор. Для монолитных конструкций можно использовать обычную опалубку, для наборных – форму.

Опалубка устанавливается в том месте, в котором вы планируете расположить лестницу. Главная задача – качественно закрепить все детали при помощи дюбелей, гвоздей и прочих материалов для фиксации

Очень важно, чтоб опалубка была прочной, иначе она сможет разрушиться или деформироваться, что приведет в непригодность всю конструкцию

Статья по теме: Пергоны на загородном участке: оригинально, красиво, практично

Для того чтоб лестница получилась ровной, для опалубки стоит подобрать деревянную строганную доску, которая прочно крепится друг к другу. Было бы не плохо, если вы изнутри дополнительно обобьете доски гладкой фанерой

Обратите внимание, что все брусья не должны иметь никаких трещин и прочих повреждений

Это очень важно, ведь раствор не должен просочиться через зазоры вглубь древесины

Перед тем, как заливать бетон, поверхность досок смачивают водой, чтоб дерево немножко размякло и стало более податливым. Также, раствору будет сложнее впитаться, а в завершении получится более ровная и гладкая поверхность.

Изготовление и монтаж опалубки

Сборка опалубки для лестницы из бетона производится в несколько этапов. Сначала изготавливается каркас из досок толщиной 20 мм, устанавливаемых по бокам будущего лестничного пролета. Разметка производится с внутренней стороны досок, в тех местах, где будут располагаться ступени. Стенки делаются из фанеры и брусьев, что обеспечивает герметичность и прочность, поскольку бетон – тяжелый материал. Для скрепления используются саморезы 55 мм, обеспечивающие надежное соединение.

Перед тем как сделать поперечные упоры для опалубки лестницы, нужно устроить армирование из ребристого прута не менее 10 мм в диаметре. В местах пересечения арматура связывается стальной проволокой, сама сетка должна быть на высоте не менее 30 мм над дном короба, для чего используются фиксаторы из пластмассы. Арматура сваривается или связывается проволокой, а края укрепляются в опорах каркаса опалубки, тогда сетка не сдвинется при заливке. Если планируются перила, под них делаются стальные закладные или монтируется дополнительная арматура.

После этого устанавливаются доски или фанера, ограничивающая передние части ступеней. Их ширина должна равнятья высоте подступенка. При необходимости под нижний щит устанавливаются вспомогательные подпорки. Количество подпорок зависит от длины пролета и материала, они должны без проблем выдержать вес опалубки и самой конструкции, поэтому на них не нужно экономить.

Конструкция, типы, достоинства и недостатки лестницы из арматуры и бетона

Цельная лестница из бетона, укрепленного арматурной решеткой, представляет собой массивную конструкцию с продолжительным периодом эксплуатации.

Для изготовления используются следующие материалы:

  • марочный бетон. Он изготавливается по стандартной рецептуре из портландцемента марки М400, перемешанного с песком, щебнем и водой;
  • стальные стержни класса А-III с рифленым профилем. Арматура в лестнице демпфирует действующие нагрузки при условии правильной вязки каркаса.

Остановимся на разновидностях монолитных лестниц. Сооружаются следующие типы лестничных конструкций:

Бетонная лестница изготавливается достаточно легко

  • одномаршевые. Они представляют собой отдельную железобетонную секцию без дополнительной площадки;
  • двухмаршевые. Особенности двухмаршевых лестниц состоят в объединении общим силовым каркасом двух маршей с межэтажной площадкой;
  • радиусные. Лестница отличается спиралеобразной конфигурацией межэтажного пролета и оригинальным дизайном.

Главные преимущества железобетонных лестниц:

  • долговечность конструкции. Благодаря повышенному запасу прочности и надежности железобетона, значительно повышается ресурс эксплуатации. При этом практически отпадает необходимость выполнения ремонтных мероприятий, за исключением периодического обновления декоративной облицовки. Железобетонный марш объединяет основу строения с перекрывающими панелями, усиливая коробку здания;
  • облегчение и ускорение работ по строительству здания. Благодаря тому, что формирование железобетонного пролета осуществляется на начальном этапе постройки, упрощается доставка строительных материалов на рабочий участок. Это позволяет облегчить технологию работ и сократить строительный цикл;
  • возможность реализации оригинальных дизайнерских идей и замыслов архитекторов. Принцип изготовления и армирования бетонных лестниц позволяет создавать как обычные лестничные конструкции, так и нестандартные лестницы спирального типа. Технология позволяет реализовать замыслы клиента и обеспечить привлекательный внешний вид.

Преимуществом железобетонных лестниц является долговечность конструкции

Среди дополнительных достоинств необходимо отметить:

  • безопасность использования. Благодаря повышенной прочности марша, в результате усиления снижается вероятность травмирования;
  • стойкость к поглощению влаги. Пониженная гигроскопичность железобетонных конструкций обусловлена особенностями структуры бетонного массива;
  • устойчивость к температурным скачкам. Монолит, укрепленный арматурной решеткой, не растрескивается при колебаниях температуры;
  • пожарную безопасность. Железобетон устойчив к воздействию высоких температур, что гарантирует огнестойкость конструкции;
  • бесшумность. При передвижении по лестнице не возникают посторонние звуки, создающие неудобства при постоянном использовании;
  • увеличенную грузоподъемность. Повышенный запас прочности обеспечивает целостность железобетона при воздействии нагрузок.

Одновременно с комплексом преимуществ имеются определенные минусы:

  • повышенная трудоемкость работ по изготовлению;
  • необходимость применения грузоподъемной техники для монтажа;
  • увеличенная масса конструкции, нагружающая стены и перекрытия;
  • потребность в дополнительной отделке для придания товарного вида.

Несмотря на ряд недостатков, железобетонные лестницы востребованы при строительстве зданий различного назначения.

При строительстве зданий различного назначения железобетонные лестницы очень востребованы

Необходимые материалы

Устройство монолитной лестницы основано на использовании жидкого бетона, внутреннего наполнения из арматуры и внешней отделки. Для того чтобы создать подобную конструкцию, вам понадобятся следующие материалы:

  • цемент (не ниже М500);
  • речной песок;
  • щебень;
  • гашеная известь в качестве пластификатора;
  • чистая вода.

Также для изготовления железобетонных лестниц вам понадобятся вспомогательные материалы. Прежде всего, это арматура. В основном используются металлические прутья, из которых с помощью проволоки вяжется каркас. Однако современный рынок стройматериалов предлагает и более совершенные образцы, например, углепластик, стеклопластик и т. д.

Также для формирования маршей вам будет нужна опалубка для лестницы. Обычно её изготавливают по месту проведения работ из деревянных щитов и фанеры. Для распределения раствора желательно иметь вибрационную установку. Для выравнивания площадок и ступеней нужны мастерки и правила.

Опалубка нужна для правильного формирования ступеней лестницы

Материалы и инструменты

Опалубка представляет собой поддерживаемый подпорками каркас, в который затем будет заливаться бетонный раствор. Она может быть как съемной, так и несъемной. Для изготовления опалубки используется обрезная доска толщиной 3 см. Использовать можно также водостойкую фанеру. Иногда применяются жестяные листы. Использование данного материала значительно затрудняет установку опалубки. Поэтому доска – оптимальный по характеристикам материал.

Примечание:

Преимущество использования досок при установке опалубки – их легче демонтировать, когда раствор застынет. Стоит учесть, что если после демонтажа планируется их повторное использование, необходимо выполнить гидроизоляционный слой. С этой целью используют рубероид, фанеру можно защитить путем нанесения алкидного лака. Такие меры предотвратят деформацию материала.

Для скрепления опалубки используют саморезы. Гвозди труднее извлечь во время демонтажа, в худшем случае в результате ударов молотка возможно повреждение конструкции. Соединить элементы каркаса можно при помощи деревянных брусков или уголков из металла. Перед тем, как приступить к заливке ступеней, к спуску лестницы крепят продолговатую доску, которая предотвращает прогибание материала под весом бетона.

Опалубку можно соорудить своими руками. Потребуется заготовить следующие инструменты:

  • молоток;
  • электролобзик;
  • шуруповерт;
  • уровень и отвес.

Подбор материалов для лестничной опалубки

Не обязательно делать опалубку для лестницы своими руками. На сегодня существует достаточно большое количество фирм – посредников, предоставляющих услуги по сдаче в аренду разборных вариантов опалубки, в том числе под заливку бетонной лестницы. Но стоимость такой аренды иногда достигает 30-40% от общих затрат на постройку лестницы, поэтому большинство застройщиков предпочитают делать опалубку для лестницы крыльца своими руками.

Изначально потребуется сделать опалубку под лестницу, шириной 160 см, длиной 360 см со ступенькой 29х17 см.

Для этого потребуется:

  • Четыре стандартных листа плиты ОСБ для изготовления боковых стенок или тетив;
  • Около 40 м обрезного пиловочника, шириной 30-35 см, и 12 метров горбыля и бруса;
  • Стальной арматуры диаметром 10 мм потребуется около 50 м;
  • Шпильки М10, не менее 12 штук по 20 см.

К сведению! Приведенные данные являются ориентировочными, чем больше арматуры будет заложено в конструкцию лестницы, тем выше ее прочность.

Для бетонного литья специалисты рекомендуют использовать влагостойкую фанеру, но стоит такой материал недешево, поэтому для строительства опалубки используют обычный пиловочник и плиты ОСБ, пропитанные гидрофобной пропиткой. Если бетонная лестница не будет повергаться дальнейшей облицовке плиткой, то для подступенника нужно будет использовать материал с ламинированной поверхностью. В качестве крепежа используем обычные черные саморезы – семидесятки.

Если нужно отлить бетонную лестницу, примыкающую к стене здания, то потребуются дополнительные стальные уголки и большое количество распорных брусьев, а вместо плит ОСБ лучше всего использовать двадцатимиллиметровую фанеру. Особенности сборки такой опалубки под лестницу из бетона своими руками приведены на видео

Подступенники такой опалубки приходится крепить с помощью стальных уголков с одной стороны к стене, с другой стороны – к толстой фанере. Давление на фанеру составляет под сотню килограммов, поэтому фанерную боковину нужно обязательно укрепить дополнительным брусом и распорками.

https://youtube.com/watch?v=V0Ra0nwdNds

Подготовка – делаем расчеты и собираем материалы

Возведение опалубки – весьма серьезное дело. От ее качества зависит то, насколько долго на нашей лестнице не появятся перекосы, трещины и прочие проблемы. Перед сборкой опалубки своими руками следует разметить расположение лестницы. Для этого используют маркер, с помощью которого делают пометки на стене. Обязательно надо учитывать толщину элементов опалубки и отделочных материалов.

Сборка опалубки своими руками

Сама конструкция изготавливается из деревянных деталей:

  • брусья квадратного сечения 10х10 см;
  • доски толщиной 30 мм;
  • арматурные прутья диаметром не менее 10 мм;
  • фанера толщиной не менее 20 мм (можно с гидрофобным защитным слоем).

Чтобы бетон не смог впитаться в деревянные части, следует перед заливкой бетона обильно смочить опалубку, либо покрыть доски каким-либо гидроизоляционным материалом (можно использовать полиэтилен или скотч, которым можно обклеить поверхность дерева).

Устройство опалубки своими руками

Осуществление сборки опалубки для лестничного марша требует навыка в плотницких и бетонных работах

Важно ответственно отнестись к расчетам и подгонке материалов, чтобы в итоге получить крепкое и красивое сооружение

Необходимые материалы и инструменты

Для выполнения опалубки для лестницы из бетона необходимо приготовить следующие материалы:

  • доска обрезная, толщиной 30–40 мм;
  • водостойкая фанера толщиной 20 мм;
  • прут арматурный ребристый, сечением от 10 до 16 мм;
  • брус 100х100 мм;
  • саморезы по дереву различной длины.

Чтобы собрать опалубку для монолитной лестницы своими руками, потребуются следующие приспособления:

  • отвес строительный;
  • уровень;
  • ручная циркулярная пила или ножовка;
  • шуруповерт;
  • молоток.

Расчеты

Оптимальным наклоном пролета считается значение в 30 градусов. Обычно такой угол используется для оборудования входной лестницы или крыльца. Для внутренних помещений, в целях экономии пространства, используют наклон от 40 до 45 градусов. Для устройства лестницы в подвал можно применять более крутой спуск, а для междуэтажных подъемов более плавный.


Зависимость между длиной лестницы и углом наклона.

Соответственно, исходя из комфортного угла наклона, рассчитывается количество ступеней. Высота ступеней может варьироваться от 100 до 200 мм, а ширина не должна быть менее 200 мм и колеблется от 200 до 400 мм.


Рекомендуемые размеры ступеней.

Конкретное количество ступеней рассчитывается путем деления высоты подъема на необходимую высоту ступени. Если ступени лестницы впоследствии будут отделываться плиткой, необходимо в расчетах учесть толщину клеевого раствора и самой плитки.

Изготовление и сборка опалубки

Исходя из предварительных расчетов и нанесенной на стене разметки, собирают дощатый каркас опалубки для бетонной лестницы, начиная с боковых ограничителей и ребер жесткости для настила. Затем нижняя часть сооружения выстилается фанерой.

С помощью брусков, досок и фанеры, напиленной по специальному трафарету, изготавливают форму ступеней. Все детали конструкции крепятся саморезами, чтобы впоследствии легко произвести демонтаж. Для лучшего сцепления элементов конструкции желательно применять металлические уголки.

Требуется тщательно подгонять все детали конструкции, чтобы при заливке раствор не просачивался сквозь стыки. Рекомендуется все щели пройти монтажной пеной, излишки которой после высыхания можно срезать.

Для устойчивости сооружения по всей длине пролета устанавливают стойки из бруса. Удельный вес бетона М300 составляет 2,5-3,0 т/м.куб., что дает серьезную нагрузку на деревянное основание опалубки. Чтобы конструкция не обвалилась под тяжестью монолита, стойки устанавливают через 400-500 мм, фиксируя между собой поперченными и продольными связями из досок.

Армирование

Для укрепления конструкции лестничного марша необходимо применять армирование. Из ребристого прута при помощи сварки изготавливается сетка, которая устанавливается на высоте 2-3 см от поверхности опалубки по длине пролета, для чего используют пластиковые вставки или загибают края прутов, образуя подставку необходимой высоты.

Не следует перегружать вес всего изделия чрезмерным армированием — вполне можно отказаться от каркаса для ступенек, так как для частного дома такая конструкция будет излишней.

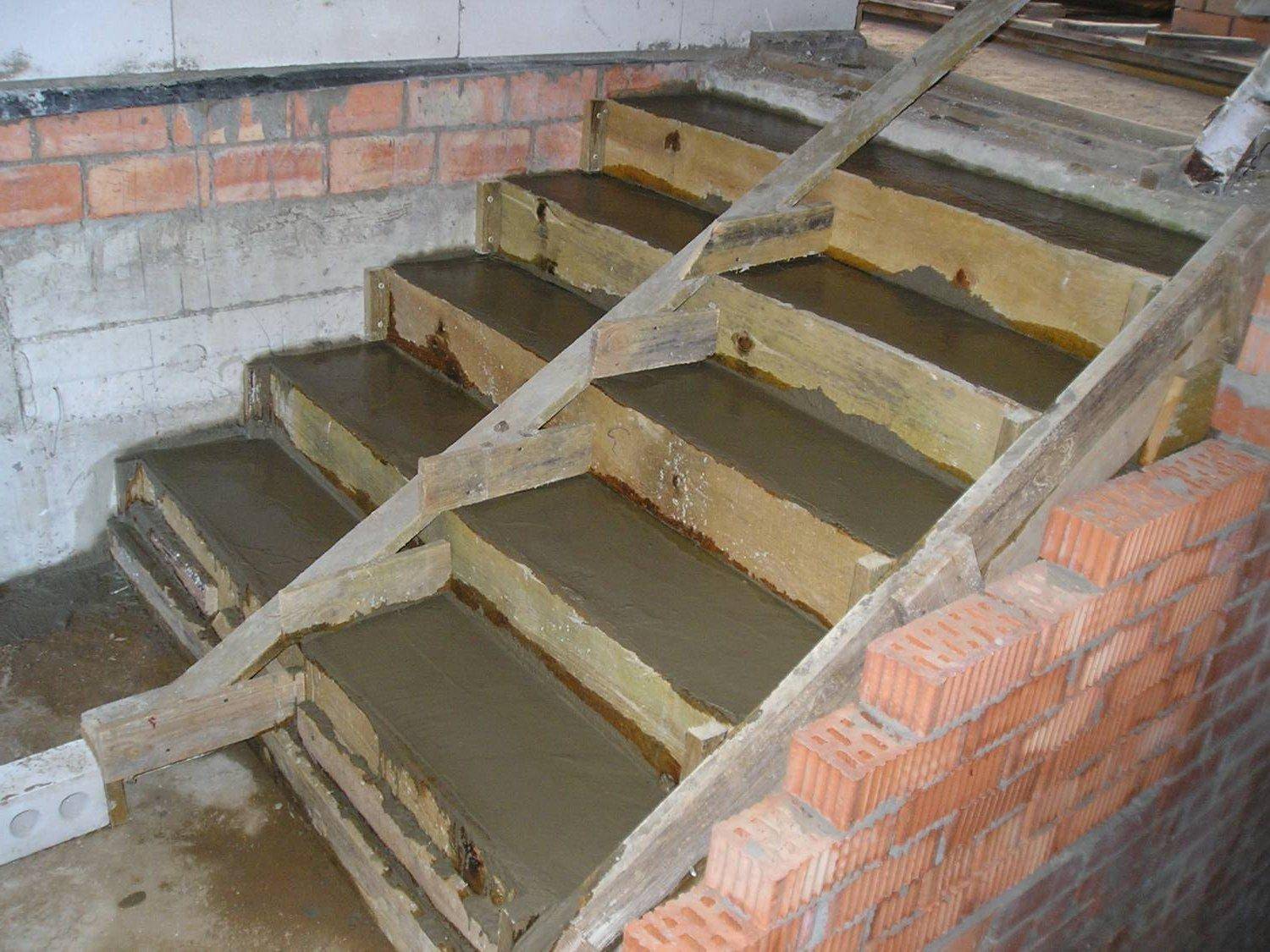

Порядок бетонирования

Бетонирование лестничного марша выполняется в один прием. Заливку начинают снизу вверх, постепенно заполняя раствором опалубку. Для получения более вязкой консистенции и укрепления конструкции, в раствор добавляют щебень.

Во избежание появления пустот при бетонировании используют вибратор. После заливки и удаления пустот, раствор разглаживается и выравнивается.

Во избежание высыхания и растрескивания наружного слоя бетона до полного набора прочности, следует накрыть монолит пленкой ПВХ, которая даст возможность получить равномерное затвердевание раствора без трещин и сколов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
