Устройство теплого пола в ванной под плитку

Устройство теплого водяного пола под плитку

Прежде чем приобретать строительные материалы для монтажа отопительного контура, следует ознакомиться с устройством подобной модели пола:

Первый слой представлен прочным и ровным основанием. Это может быть плита из бетона или грунт.
На выбранное основание укладывается полиэтиленовая пленка, которая выступает в качестве изоляционного покрытия от пара.
Следующим этапом на пленку укладывают утеплитель. Чаще всего используется полистирол

Такое покрытие обладает достаточной прочностью, а кроме того имеет низкий показатель теплопроводности.
Следующий шаг заключается в монтаже бетонной стяжки, обустройству которой уделяют максимальное внимание. В рабочую смесь из песка и цемента обязательно следует добавить пластификатор, чтобы масса приобрела эластичность, должную густоту и подвижность.
Наилучшим решением станет армирование стяжки, для чего используют железную сетку

Размер ячеек должен составлять 5*5 или 10*10 см.

По контуру комнаты, особенно, у мест стыка со стенами прокладывают демпферную ленту. Подобный шаг позволяет компенсировать расширение бетонной заливки при циркуляции теплоносителя. В качестве финишного покрытия, как правило, выступает керамическая плитка.

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Какой теплый пол лучше выбрать для укладки под плитку

Выбирая лучший теплый пол, стоит учитывать показатели прочности и плотности, которыми обладает напольная плитка. Специалисты не рекомендуют производить укладку инфракрасной системы. Это же относится к водяному полу: он дорогостоящий, не подлежит реставрации и регулированию температуры поверхности.

При монтаже в ванных комнатах, кухнях, коридорах, лучше выбрать электрический кабель. Он легко укладывается, может обходить препятствия, поддается регулированию, благодаря чему поддерживается оптимальная температура основания. Если укладка осуществляется самостоятельно, можно отдать предпочтение матам.

Маты – это комплекты теплого пола с терморегулятором. Их конструкция представляет собой кабель, уложенный и закрепленный на специальной сетке по заранее разработанной схеме. В устройстве системы имеется термодатчик, подключающийся к терморегулятору.

Термоматы расстилают на ровную поверхность с подложкой. Для дополнительной теплоизоляции возможно использование керамогранита, который покрывается слоем раствора. С применением термомата слой стяжки минимален, за счет чего не теряется высота помещения.

Процесс укладки теплого покрытия под плитку

В зависимости от толщины вашего напольного покрытия лучше выбирать тот или иной вид теплого электрического пола. Если толщина не слишком большая, то советуем для укладки выбирать нагревательные маты или инфракрасную пленку. Ниже мы расскажем об особенностях укладки покрытий обоих видов.

Как уложить теплый пол, состоящий из нагревательных матов

Что же представляют собой нагревательные маты. Это стекловолоконные армированные сетки, к котором прикрепляют экранированную секцию, обладающие такими характеристиками:

  • максимальная толщина матов составляет 3 мм;
  • наличие технологии соединения горячей и холодной части пола без муфт, что обеспечивает конструкции максимальную надежность;
  • сетки обеспечивают проникновение материала для стяжки или клея для плитки.
  • Укладка при помощи матов имеет такие особенности:
  • перед процессом установки составьте специальную схему, где указывается размещение всей мебели и других предметов в комнате;
  • после того как вы выбрали место для размещения терморегулятора, нужно оборудовать там распаечную коробку, сделать в стене канавки и основании пола для проводов соединения и температурного датчика.

Черновое покрытие нужно очень хорошо очистить от грязи, пыли и ненужных вещей. Чтобы связка специального клея с плиткой была надежной, сделайте его грунтовку.

Датчик следует устанавливать внутри заранее приготовленного канала, который устанавливается так:

  • просчитайте его глубину так, чтобы это не мешало укладывать плитку;
  • располагайте канал на одинаковом расстоянии от кабельных витков;
  • канал не должен пересекаться с кабелем нагревания или находиться в непосредственной близости от него.

При необходимости, благодаря каналу можно будет сменить быстро датчик теплого пола.

Когда вы провели все предварительные работы, можно приступать и к самой укладке конструкции. Теплоизоляционные мероприятия при этом не нужны, поскольку монтаж теплоизоляции может привести к тому, что кабель перегреется и выйдет из строя.

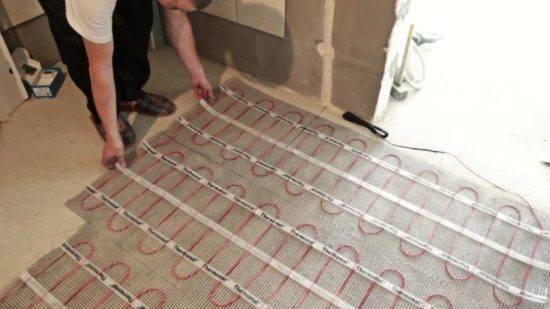

Укладка состоит из нескольких этапов. Для начала мат нужно раскатать по специально приготовленной схеме вдоль всей площади пола методом «змейки». Для этого при раскатывании может возникнуть необходимость разрезания стекловолоконной сетки

Это делать следует очень осторожно и внимательно, стараясь не повредить кабель:

  • сделайте поворот и разрежьте сетку поперек;
  • разверните мат при каждом цикле укладки от одной стены к следующей. Во время разворота нужно сохранять минимальное расстояние между витками 6 см;
  • возникающие препятствия нужно обходить, чтобы расстояние до кабеля ровнялось порядка 5 см;
  • удалите сетку частично, если не удается обойти препятствие. Вдоль него кладут свободный кабель;
  • если помещение имеет необычную форму, то сетку можно и удалить, а кабеля укладывать в произвольной форме. Сильно гнуть при этом его не рекомендуется, при этом не забывать о соблюдении расстояния 6 см как минимум между витками.

А чтобы подключить его к терморегулятору нужно порядка 4 силовых проводов, а когда не хватает холодных концов, то нужно вырезать из мата нагревательный кабель, не вынимая при этом соединительную муфту из стяжки.

Окончательный этап укладки выглядит следующим образом:

  • после того как вы мат разрезали и протянули, нужно его в разрезанном виде вновь скрутить в виде рулона, открыть на нижней стороне защитную полосу клейкой ленты, а затем опять раскатать его по всей поверхности пола;
  • покройте все покрытие специальным плиточным клеем слоем до 7 см. Когда он высохнет, можете укладывать плитку;
  • когда нагревательный мат уложен, подключите провода к электричеству, включается при этом терморегулятор, датчик и устройство защитного выключения.

Особенности укладки электрического пола с инфракрасной пленкой

Инфракрасная пленка, которой оснащены полы такого вида, представляет собой изоляционную крайне тонкую пленку до 1 мм, в которой внутри размещен электропроводный материал.

Подготовительные мероприятия практически не отличаются от варианта укладки пола на нагревательных матах. Однако нужно не забыть уложить теплоизоляционные материалы, а только сверху уже укладывать саму инфракрасную пленку листами параллельно, нельзя при этом класть их внахлест. Далее следует установить терморегулятор и проверить систему на работоспособность.

Теперь крепим монтажную сетку, чтобы при этом саморезы не смогли повредить контакты, а потом заливаем сетку стяжкой из цемента и песка. Вновь протестируйте систему на работоспособность.

Дождитесь, пока стяжка высохнет, и уложите плитку на специальный клей, обладающий термостойкими свойствами.

Включать инфракрасный теплый пол можно практически через месяц после укладки, когда плиточный клей высохнет наверняка.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

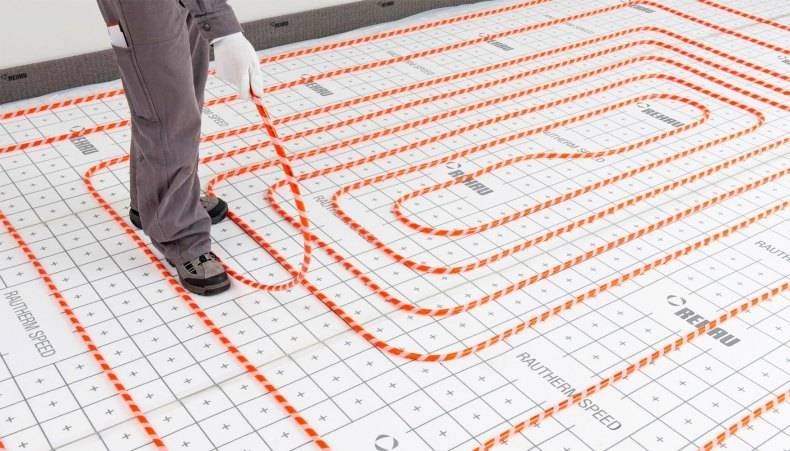

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Монтаж теплоизоляционного слоя

Нельзя забывать про слой теплоизоляции. Если это не выполнить, то все тепло от кабеля или мата будет направляться, в том числе и нижерасположенные этажи или подвальные помещения. Никакого результата и эффекта от работы системы точно не будет. Будет значительно расходоваться энергия, что приведет к большим финансовым затратам.

Толщина утеплителя обычно составляет 2 см. Конкретный вариант и материал для работы можно выбрать самостоятельно или обратиться за помощью к специалистам. В качестве основных выступает пенопласт, пробковый материал, фольгированные элементы, пенофол и прочее.

Выбор материалов для теплоизоляции

Использование для теплоизоляции плёночных полов рулонных утеплителей на основе вспененных полимеров – грубая ошибка. Они облегчают и удешевляют монтаж, но эффективность у такой конструкции минимальная.

Причина кроется в малой толщине и мягкости этих материалов.

  1. Толщина теплоизоляции под инфракрасной плёнкой должна быть минимум 4 см. В противном случае, нагреваться будут не только пол под ногами, но и плита под плёнкой.
  2. Теплоизолятор должен быть жёстким! Как только материал сминается, эффективность теплоизоляции уменьшается. Если пенополипропилен толщиной 6 мм, сжать в два раза, то его эффективность будет равна аналогичному материалу с толщиной менее 3 мм. Уменьшение коэффициента более чем в два раза происходит потому, что эффективность теплоизоляции любого материала зависит от количества воздуха в его структуре. А при сжимании, уменьшается количество воздуха, но плотность самого пенопропилена возрастает на единицу объёма. А более плотный материал, лучше проводит тепло.
  3. Упругость теплоизолятора не играет роли, потому что нагрузка будет статичной.

В дополнении скажем, что пробковые утеплители не подходят, по причине повышенной влажности.

В итоге, на выбор предлагаются три материала:

  • Экструзионный пенополистирол;
  • Сшитый пенополиэтилен;
  • Пеностекло.

Пенополистирол не выдерживает даже малейшего контакта с лакокрасочными материалам имеющими в своём составе ацетон, толуол или ксилол. Достаточно даже наличия паров этих растворителей, чтобы наступила деструкция пенополистирола.

Пеностекло превосходит эти материалы по всем параметрам, оно:

  • Не горит;
  • Абсолютно инертно;
  • Не повреждается грызунами и грибком;
  • Обладает нулевым водопоглощением.

И что особенно важно, по прочности оно сравнимо с кирпичом, а не с пенопластом. Стоимость 1 м2 пеностекла при толщине 4 см ≈ 300 руб

Стоимость 1 м2 пеностекла при толщине 4 см ≈ 300 руб.

Сверху будет настилаться водостойкая гипсоволокнистая плита (ГВЛ).

Особенности монтажа плитки

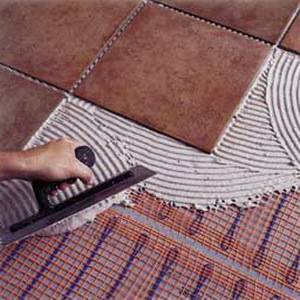

Если использованы в работе «маты» из сверхтонкого кабеля, кладут плитку как обычно, но используют для этого специальный клей. При его выборе, чтобы не было проблем в работе, лучше приобретать продукцию известных марок.

Далее примерно размечают поверхность, чтобы решить, как лучше делать монтаж плитки, чтобы на видных участках находились целые элементы, а на скрытых – резанные. Затем подготавливают клеящий состав.

Начинают работу с угла, который дальше всего расположен от двери. Клей при помощи шпателя наносят сверху нагревательного мата. Делать это надо аккуратно и тщательно, чтобы клей заполнил пустоты. Клеящего вещества должно быть столько, чтобы толщина его слоя над греющим элементом не превышала 0,5 см.

После этого по углам устанавливают пластиковые крестики. Они необходимы, чтобы контролировать размер щелей. Каждую уложенную плитку проверяют, ровно ли она лежит, в том числе и по горизонтали. При выявлении неровностей плитку смещают применяя пластиковые колышки.

Затем укладывают второй и третий плиточные элементы так, чтобы они размещались с разных сторон первого. Снова проверяют ровность укладки. Так закладывают всю поверхность, проверяя, насколько правильно уложен каждый элемент.

Для обрезки плитки используют плиткорез. Если данного инструмента нет, можно применить болгарку, а стеклорезом работать не стоит – он плохо режет напольную плитку.

После завершения монтажа плитки, не вынимая крестики, так оставить все до тех пор, пока клей не высохнет. Сколько дней на это понадобиться, можно узнать в инструкции, которая имеется на упаковке. Чаще всего это 24 часа. Финальная работа заключается в нанесении затирки на швы при помощи шпателя.

Работа завершена. Остается подождать несколько дней – это время необходимо, чтобы клей мог полностью высохнуть и приобрести максимальную прочность. После этого включать теплый пол уже можно. Делать это до того момента, пока засохнет клей нельзя – это может привести к образованию пустот, что чревато некачественной работой нагревательного кабеля.

Если теплая система состоит из одно- или двужильного кабеля, сверху необходимо заливать стяжку из цемента и песка. В результате этого пол станет выше на 3-5 см, плюс 1 см толщины плитки. При укладке сверхтонкого кабеля эта цифра будет гораздо меньше – всего 1,5 см.

Инфракрасные полы

Это современная система теплых полов с использованием тонких пластин, защищенных от попадания влаги на нагревательные элементы полиэтиленовой пленкой.

Инфракрасное излучение экономичнее остальных на 20 %.

Углеродные пленочные полы не подвержены коррозии, их надежность обусловлена тем, что при выходе из строя отдельных элементов отключается только эта часть системы, остальные секции продолжают работать. Потери тепла этого бесшумного пола невелики.

Последовательность монтажа теплого пола:

  1. Очистка поверхности, укладка подложки вверх фольгой. При этом сопоставляются полосы подложки с нагревательными полосами, стыки фиксируются скотчем.
  2. Сверху раскладывается инфракрасная пленка вниз контактами. Они направлены в сторону терморегулятора. При этом края изолируются или обрезаются. Температурный датчик помещают в углублении, защищенном пленкой, рядом с терморегулятором. А кабель проходит под плиткой.
  3. Конструкции во избежание смещения во время укладки финишной поверхности надежно скрепляют с подложкой скотчем.
  4. Терморегулятор подключается стационарно около проводки.
  5. Провода подсоединяются к сети параллельно. Для удобства к каждой клемме подводятся кабели разного цвета.
  6. Температурный датчик соединяется с таймером с помощью двух разъемов: один для датчика термоконтроля с красным проводом, другой — для аварийного датчика (выключателя) с черным проводом.
  7. Кабели помещают под плинтус или для них делают канавку в стене. Для соединения их с нагревательным элементом на пленке плоскогубцами плотно крепят клеммы. При этом зажим надежно соединен с проводником. Кабель фиксируется и с помощью герметика изолируется.
  8. После этого система тестируется на работоспособность каждого элемента. Если все в порядке, то можно укладывать монтажную сетку, а затем и плитку.

Схема укладки инфракрасных полов

Инфракрасные полы тонкие и почти не поднимаются над поверхностью. Их монтаж наиболее прост.

Где можно укладывать плёночный тёплый пол

При грамотном планировании работ и правильной организации пирога тепло- и гидроизоляции, инфракрасный плёночный тёплый пол можно укладывать в любом помещении. Даже ванная комната, с её повышенной влажностью, может быть оборудована плёночным тёплым полом. Принципиальных запретов от производителя по этому вопросу нет.

Такая градация проистекает из самой идеи инфракрасной плёнки. Первоначально, плёночные тёплые полы были задуманы как нагревательные элементы для организации тёплых полов под ламинат. Впоследствии, после некоторых доработок, на эту плёнку начали стелить мягкие напольные покрытия. Но кафельная плитка, требует специфических условий для наклеивания.

Поэтому была разработана оригинальная методика устройства тёплых полов на основе инфракрасной нагревательной плёнки, под кафельную плитку. Затраты на организацию такой системы несколько выше стандартных, но зато эффективность работы практически не снижается.

Проверка состояния электропроводки

Обустройство электрической системы обогрева плиточного пола сопряжено с дополнительной нагрузкой на электросеть, особенно если речь идет о помещениях с большой площадью. Поэтому до того, как уложить теплый пол под плитку, следует обязательно проверить состояние прежней электропроводки. Если возникнут сомнения в том, насколько надежна электрическая система в доме, во избежание проблем в процессе эксплуатации следует заменить ее на новую и более мощную.

Теплоизоляция поверхности

Для того, чтобы избежать существенных потерь тепла при функционировании обустраиваемого покрытия, необходимо эффективное утепление поверхности перед укладкой теплого пола. Лучшим материалом для этого считается пенофол. Это утеплитель рулонного типа, имеющий фольгированное покрытие c одной стороны и самоклеящуюся поверхность с другой.

Для качественного утепления пенофолом до того, как положить электрический теплый пол под плитку, требуется лишь полностью проклеить им поверхность, а стыковые участки затем обклеить фольгированным скотчем. Для более эффективной теплоизоляции пенофол должен выходить на стены примерно на 5-10 сантиметров.

Наконец, поверх утеплителя укладывается металлическая сетка, препятствующая его непосредственному контакту с нагревателем, а также упрощающая укладку теплого пола.

Достоинства и недостатки

Как и в случае с любой технологией, у теплых водяных полов есть свои достоинства и недостатки.

Основные достоинства:

  • Водяной пол дает возможность отказаться от других способов отопления и собой может заменить остальные отопительные приборы в доме.
  • Это один из способов обогрева помещения, обеспечивающий большой охват поверхности при относительно невысоких энергозатратах, в отличие от системы радиаторов.
  • Конструкция теплых полов рассчитана на продолжительную работу. Гарантия – 50 лет.
  • При правильной установке теплые полы в помещении обеспечивают равномерное распределение тепла.
  • Помимо этого, за счет этой системы, нет необходимости в доме для дополнительного обогрева устанавливать неэстетичные конструкции. Это увеличивает границы пространства и сделает помещение не ограниченным в планировке и более уютным.
  • С помощью теплых полов в доме можно легко организовать теплую атмосферу при нормальной влажности и комфортной температуре.
  • Эта система дает возможность легко контролировать в доме температурный режим.
  • Также теплые полы не ограничивают владельцев жилища в выборе дополнительных отопительных систем, если это требуется.
  • Теплый пол гарантирует безопасность с условием правильно проведенных работ по монтажу.
  • Уход за полами не потребует значительных усилий. Достаточно просто выполнить влажную уборку.
  • Равномерный прогрев помещения и постоянное тепло не дают шансов появиться плесени и грибку.

И все-таки, невзирая на массу достоинств теплых полов, нужно помнить и о вероятных недостатках конструкции.

Недостатки теплых полов

Их не так много:

  • Установка теплых полов потребует некоторых навыков работы. Потому для организации бесперебойной работы отопления требуется помощь специалиста.
  • В многоэтажном доме монтаж теплых полов невозможен из-за особенностей центральной отопительной системы.
  • В результате неправильного монтажа системы вероятны протечки и дальнейшие последствия.
  • Для работы отопительной системы с водяными полами необходима установка насосного оборудования.

Укладка плитки на подготовленный пол

Для облицовки теплого пола плиткой используется специальный плиточный клей с терморегулирующими добавками. Существует два способа такой укладки: рядами или в шахматном порядке. Технология укладки плитки на теплый пол:

  1. Делается разметка комнаты, начиная с длинной стены. Мелом и шнуром отмечают первый ряд. От него отбивают последующие ряды. Так делается классическая укладка. При узорной сначала проводятся диагонали с точкой пересечения в центре помещения. От нее и идет раскладка узора. Желательно сначала «насухую» выложить рисунок, сверив точность расчета потребности в плитке.
  2. В пластиковой емкости готовится клей из воды и сухого концентрата, смешиваемого с помощью электродрели со специальной насадкой. Он должен быть сметанообразной консистенции.
  3. Учитывая то, что состав быстро застывает, готовят порцию, рассчитанную на непрерывную 40-минутную работу.
  4. Затем клей наносится на основу при использовании двух видов шпателей: обычного и гребенчатого. Первым смесь разравнивается, а второй, делая основу ребристой, способствует лучшему схватыванию двух поверхностей.
  5. За один раз намазывается 1 квадратный метр пола. Каждая плитка немного вдавливается, а затем по ней легонько стучат резиновым молотком.
  6. Периодически проверяется поверхность на горизонтальный уровень. Вздыбившийся или просевший элемент убирают и исправляют дефект. Для равномерности укладки на каждую сторону плитки выставляется крестик. Плитки не должны доходить до стены на 1-2 см. Такой зазор является деформационным швом. После схватывания клея крестики убираются.
  7. В углы и под мебель помещаются обрезки плитки. А участки возле труб оформляются с помощью картонного шаблона, по которому вырезается соответствующая конфигурация на плитке. Для этого используется плиткорез или стеклорез. Обрезка делается с лицевой стороны плитки.
  8. Через сутки делается обработка швов резиновым шпателем, используя затирку. Через 40 минут их смывают холодной водой.
  9. Швы по периметру обрабатываются силиконовым герметиком, а затем накрываются плинтусом.
  10. Через 2-3 суток можно ставить на пол мебель.

До окончания плиточных работ проверять работу системы нельзя. Полное застывание конструкции, когда ей можно давать полную нагрузку, наступает через пару недель.

Самыми перспективными вариантами системы «теплый пол» являются электрические маты и инфракрасные полы, их относительно легко монтировать с минимальным количеством оборудования. Они прочные и не громоздкие. Такая система с керамической плиткой рассчитана на сотни циклов уборки. Она не чувствительна к попаданию химических веществ, гигиенична и создает равномерную теплоотдачу.

Критерии выбора теплого пола под плитку в ванную

Под плитку в ванну подойдёт любой греющий пол, но прежде чем покупать его, необходимо вычислить размер мощности устройства. На этот показатель влияет — будет он основным или дополнительным отоплением. Если дом многоквартирный, то там уже присутствуют радиаторы, и достаточно мощности 80 — 100 Вт/м2.

При наличии не отапливаемого помещения, мощность высчитывается с учётом теплопотерь. Но независимо от этого, для санузла рекомендовано 130 — 160 Вт/ м2.

После определения размера мощности, выбирается вид системы. Для данного помещения удобными считаются маты, они простые в установке, и не забирают высоту потолков, так как имеют малую толщину, и могут укладываться в плиточный клей.

Если потолки высокие, то подойдут кабельные модели в стяжку, хотя их монтаж займёт много времени. Ну, а если есть средства, то лучше приобрести инфракрасный стержневой, он не сложен в укладке и не заберёт полезную площадь.

Из чего состоит водяной теплый пол?

Даная конструкция представляет собой многофункциональную систему, которая использует горячую воду в качестве источника тепла. Эта вода циркулирует по трубе, установленной на полу. Система позволяет обогреть большую площадь, причем вы не будете зависеть от центрального отопления, от сезонных отключений отопления и от других факторов. Пол в помещении всегда будет оставаться теплым и комфортным.

Основными составляющими такого пола являются трубопровод и узел смешивания теплоносителя. Трубопровод монтируется из металлопластиковых или полиэтиленовых труб. Эти материалы обладают безупречной гибкостью и небольшим сопротивлением. Трубопровод заливают в цементную стяжку.

Узел смешивания теплоносителя необходим для контроля над температурой водяного пола. Узел состоит из коллектора, насоса и термостатического смесителя.

  • основание водяного пола, в качестве которого выступает бетонная плита;
  • качественный гидроизоляционный слой;
  • слой теплоизоляции, препятствующий проникновению тепла в бетонное основание, отражая тепло к напольному покрытию;
  • трубопровод, состоящий из прочных труб;
  • несущая прослойка, выполненная из бетонной стяжки или гипсоволоконных листов;
  • основное покрытие пола.

Современные технологии позволяют осуществить укладку водяного пола несколькими способами. Специалисты достаточно легко справляются с этой работой, в совершенстве зная устройство системы и порядок ее работы.

Особенности теплых полов

Особенности электрического теплого пола:

  • исключает протечки и обслуживание в виде промывки и прочистки труб;
  • простота монтажа;
  • большие расходы на электроэнергию, но их можно сократить, если использовать термостаты для регулировки нагрева;
  • высокая стоимость пола;
  • больше подходит для использования в квартире;
  • безопасность и простота в использовании.

Особенности водяного теплого пола:

  • сложно монтировать;
  • при прорыве трубы достаточно нелегко найти место повреждения;
  • могут возникнуть сложности при установке в квартире. Подключение к распределительному коллектору часто приводит к снижению давления во всей отопительной системе. Исключением являются новостройки. В них предусматривается наличие стояка для подключения труб к централизованной отопительной системе.

Описание «пирога»

Стандартный «пирог» водяного тёплого пола выглядит следующим образом:

  • основание — бетонное, деревянное, или черновая стяжка;
  • гидроизоляция — плёнка из полиэтилена (при близком расположении грунтовых вод);
  • демпферная лента — необходима для компенсации температурных расширений, она размещается по периметру комнаты, в местах монтажа усадочных швов, на стыке стен и пола;
  • теплоизоляция — в качестве утеплителя используются пенополистирольные плиты, стандартная толщина 1 см;
  • гидроизоляция — полиэтиленовая плёнка;
  • армирующая сетка — средний размер диаметра прутьев 1 мм;
  • нагревательные элементы (трубы из металлопластика, полипропилена или PEX);
  • стяжка из бетона — рекомендовано осуществлять заливку по маякам, тогда проще будет выровнять поверхность;
  • подложка;
  • напольное покрытие.

Это интересно: Залить пол в гараже: рассмотрим внимательно

Проверка системы теплый вол в ванной на работоспособность

Этому этапу важно уделить особое внимание. После того, как все работы по укладке кабеля будут завершены, нам необходимо провести полную проверку работоспособности всего оборудование. Это нужно сделать перед заливкой

Проводим заливку только после того, как мы удостоверились в том, что никаких ошибок не совершено и вся система будет работать. В противном случае, придется провести демонтаж и начинать всю работу практически с нуля!

Это нужно сделать перед заливкой. Проводим заливку только после того, как мы удостоверились в том, что никаких ошибок не совершено и вся система будет работать. В противном случае, придется провести демонтаж и начинать всю работу практически с нуля!

В тестировании пленочного теплого пола в ванной нет ничего сложного! Для начала проведем напряжение на кабель, следующим шагом будет проверка сопротивление кабеля. Проверку можно совершить используя специальный тестер. Все необходимые показатели проверяем в паспорте изделия, в нем производитель указал все точные данные которые будут способствовать стабильной работе системы.

Мы проверили все необходимые показатели. Теперь можно начинать заниматься цементной стяжкой, ее толщина должна быть не более 4-5 см. В нашем же случае производится укладка плитки.

Виды отопительных контуров

На эффективность работы водяного пола оказывает непосредственное влияние тип укладки труб. Существует несколько схем укладки контура в помещении:

  1. Модель расположения отопительных труб «змейкой». Данная модель признана наиболее простой для самостоятельного монтажа, однако всегда остается существенная разница температур между концами контура. При этом часть пола всегда будет холоднее, чем соседний участок.
  2. Более сложный для реализации тип укладки – это модель «улитка», при котором отопительные трубы сворачиваются по кругу, а диаметр каждого нового круга уменьшается. При подобном виде укладки напольное покрытие равномерно прогревается, и разницы между разными участками комнаты нет.

Встречаются и комбинированные модели укладки труб, который относится к самым эффективным способам. Например, по периметру комнаты укладывается «змейка», а в центре используется «улитка». Такой подход обеспечивает равномерный и качественный прогрев помещения.

Технология укладки плитки на теплый пол

Для того чтобы правильно уложить плитку на теплый пол в ванной или любом другом помещении, необходимо качественно подготовить основание. Лучшим вариантом для такого типа обогрева считается наливной пол, так как он получается ровный, прочный и надежный. После выравнивания основания и его застывания, проводится укладка выбранного типа обогревательных элементов, они могут быть электрическими или водяными.

Уложенная система водяного или электрического пола подключается к коммуникациям и проводится проверка ее работоспособности. Если все нормально, то основание заливают выравнивающей смесью, которая должна покрыть обогревательные элементы и после ее высыхания, можно приступать к укладке керамической плитки.

Для того чтобы защитить систему теплого пола от повреждений и обеспечить ее эффективную работу, специалисты рекомендуют покрывать ее слоем выравнивающего состава порядка 30 мм.

Плитка укладывается, как и при монтаже ее на другие основания, начинать работу можно как от центра комнаты, так и с дальнего угла и постепенно двигаться к выходу. После нанесения клея при помощи зубчатого шпателя, он разравнивается, прикладывают плитку и хорошо ее прижимают к полу.

Швы можно затирать через сутки после укладки последней плитки, а ходить по такому покрытию можно будет через 2-3 дня. Если вы будете соблюдать технологию монтажа выбранного типа отопления и плитки, то справиться с этой работой сможете самостоятельно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
