Круглые плиты перекрытия колодца ПК 15 и другие

Хранение и монтаж

Обязательно нужно знать, как правильно хранить ПП 10 и прочие варианты подобных конструкций. Используются специальные монтажные петли и подкладки. То же касается и процесса перевозки ПП-10 и прочих плит.

Складывать их нужно не вразброс, как выходит обычно, а в определенном порядке. В высоту нужно складывать не большее 6 пластов. Между ними обязательно должны быть прокладочные материалы. Рабочие камеры следует оставлять в транспортном средстве в 1 ряд. Можно складывать все и по другой схеме.

Но нужно учитывать, что если применяются нераздельные формы для создания деталей, то допускается небольшой технологический уклон в гранях сбоку — он составляет примерно до 10%.

Монтаж ПП 10 и прочих таких же конструкций, но для дна (они с другими размерами), осуществляется следующим образом. Сначала деталь кладут на специально подготовленный слой из песка и цемента либо только песка. Перед тем как дальше устанавливать колодец, требуется очистить все поверхности и проверить, чтобы между дном и опорной плитой для колодца не было других объектов и грязи.

Иногда требуется дополнительно выровнять уровень колодца или сделать правильный уклон в сторону парубка выхода. Это осуществляется за счет того, что на основание и другие плиты с измененными размерами наносят смесь из бетона. Только после этого можно устанавливать конструкцию самого колодца в зависимости от намеченной сети.

Дальше остается только зафиксировать колодезный люк и саму конструкцию крышки на плите. После этого весь механизм будет готов к эксплуатации, а ПП 15 или листы с другими параметрами будут хорошо закреплены. Еще нужно помнить о том, что во время монтажа обязательно нужно анкерные болты затягивать до максимума, чтобы колодец не смог переместиться по нижней плите.

Из чего лучше сделать

Плита перекрытия может быть выполнено из разных материалов:

  • Бетон.
  • Железобетон.
  • Пластик.

Пластмассовое днище – не самое лучшее решение, если подземные воды располагаются высоко. Под их давлением пластик начнет выдавливать наружу. Что касается пластиковой крышки, то это хороший вариант, так как питьевой источник будет защищен от посторонних предметов, а само обустройство будет достаточно простым.

Если изготавливается своими руками, то можно залить основание и крышку бетоном. В этом случае сооружается опалубка, а цемент должен иметь высокую прочность. Альтернатива этому – ЖБ-плиты для колодцев. Укладывать их необходимо при помощи специальной техники, однако в условиях пучения грунта это идеальное решение.

Что это такое?

Плита перекрытия ПП изготавливается из тяжёлого бетона марки В15 и выше и предназначена для закрывания сборных или монолитных канализационных камер для технического обслуживания сети. Изделие имеет следующие отличительные особенности:

  • Стандартный диаметр под смотровой люк 700 мм. Такой же внутренний габарит условного прохода имеет кольцо горловины колодца.

  • Толщина изделий варьируется от 100 до 180 мм, что объясняется площадью перекрытия, а также расчётной статической и ударной нагрузкой, которую элемент может воспринимать в процессе эксплуатации.
  • Заводы выпускают ЖБИ изделия с габаритами от 840×840 до 2200×2200, и для каждого из них существует приёмная квадратная камера с идентичными размерами.
  • Элемент является универсальным и, при необходимости, может быть в наборном исполнении, перекрывая коммуникационные тоннели. В этом случае на большей части плит отверстие для люка подлежит заделке.
  • Для удобства строповки, подъёма, транспортировки и монтажа крышки, по каждому из 4 углов располагаются монтажные петли из гладкой арматуры.

Подобная технология позволяет выпустить изделия в соответствии с требованиями серийной документации.

Расчет количества плит и их размеров

Как правило, в частном домостроении чаще применяются многопустотные плиты. Их количество и размеры рассчитываются исходя из габаритов перекрываемого пролета. Это удобнее выполнять, разработав предварительно схему укладку в определенном масштабе.

Рисунок 10. Составленная вручную схема раскладки ЖБИ

Вес

Таблица 2. Примерный вес пустотелых плит разных серий

Марка изделий

ПК

ПБ

ПНО

3,1ПБ и 1,6ПБ

Вес квадратного метра плиты, кг

280-310

300-330

210-230

220-240

Размеры стандартных плит

Таблица 3. Габаритные размеры многопустотных железобетонных изделий

Марка изделия

Ширина, мм

Длина, мм

Толщина, мм

ПК

1000, 1200, 1500, 1800

от 1600 до 7200

220

ПБ

1000, 1200, 1500

от 1600 до 10800

220

3,1ПБ и 1,6ПБ

1000, 1200, 1500

от 1600 до 9000

160

ПНО

1000, 1200, 1500

от 1600 до 6300

160

Другие параметры

Не менее важным параметром при выборе плит является их несущая способность. Так, предельная нагрузка у железобетонных изделий, изготовленных по опалубочному методу, обычно составляет от 800 до 1250 кг/м2. А выбор плит ПБ по несущей способности гораздо шире – от 300 до 1600 кг/м2.

Рисунок 11. Плиты ПК (слева) и ПБ (справа)

Виды и маркировка


Как уже говорилось выше, преимущественно колодезные днище и крышка имеют круглую форму. Благодаря соблюдению ГОСТов при их производстве нет затруднения подобрать соответствующие размеры под установленные кольца. Что касается нижней части, то есть герметичный элемент, объединяющий кольцо с дном.

Как правило, это изделия из железобетона, хотя встречаются и пластиковые разновидности.

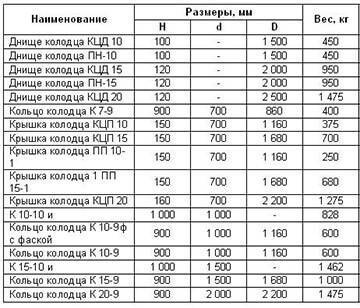

Существует несколько типоразмеров:

  • ПН-10. Диаметр 1,5 м, вес 450 кг, высота 100 мм.
  • ПН-15. ⌀ 2 м, вес 950 кг, h 120 мм.
  • ПН-20. ⌀ 2,5 м, вес 1480 кг, h 120 мм.
  • ПН-25. ⌀ 3 м, вес 2450 кг, h 140 мм.

При обустройстве подземных водопроводных сооружений дно используется с маркировкой ПД-20, ПД-15 и Д-10. Выбор зависит от веса всего сооружения, которое будет построено. По типоразмерам также представлены следующие варианты:

ПД-103301100 × 1000,180,45
156701600 × 1200,380,95
2010202200 × 1200,591,48
2517702600 × 1700,982,4
3039003100 × 2001,83,9

Основные типоразмеры маркировки КД:

21700×2080×140500 кг
251100×2080×140780 кг
301600×2080×1601300 кг
362020×2080×1601800 кг
422800×2080×1602300 кг

Что представляет собой?

Плита ПК представляет собой плоский сборный ЖБИ элемент радиусного очертания, имеющий модульные размеры, в соответствии с типовой серией 3.900.1-14 Выпуск 1. Вся продукция, выпускаемая по данному проекту, имеет следующие особенности:

  • Круглый проём для монтажа смотрового люка, либо ЖБИ элементов горловины колодца.
  • Несколько типоразмеров, в зависимости от габарита канализационной камеры.
  • Различная толщина элементов, которая зависит от их предела прочности и величины пролёта.
  • В зависимости от габаритов и массы, плита имеет 3 или 4 монтажные петли, предназначенные для строповки изделия при погрузке или монтаже.

Однако современные производственные линии позволяют получить более высокое качество и точность за счёт внедрения систем автоматизации. Как правило, ЖБИ элементы изготавливаются на столах с виброопорами, что обеспечивает лучшее уплотнение бетонной смеси после её укладки в формы.

Крышки колодцев

Крышки колодцев – это сборные железобетонные элементы подземных инженерных сооружений, которые применяются для обустройства колодцев. Колодцы железобетонные – это сборные конструкции, которые применяются для возведения различных видов подземных коммуникаций: канализационных, водопроводных, газопроводных сетей и смотровых колодцев.

Крышки или плиты перекрытия колодцев устанавливаются на кольца колодцев и предназначаются для защиты содержимого от попадания посторонних предметов. Крышки имеют отверстия, которые обеспечивают быстрый и легкий доступ внутрь для обслуживания коммуникаций и, в случае необходимости, ремонта. Отверстия закрываются чугунными или полимерными люками.

Железобетонные крышки колодцев используются в таких сферах, как инженерное и дорожное строительство, при возведении колодцев канализационных сетей и станций, пожарных и очистных резервуаров, тоннелей, коллекторов и шахт. Данные ЖБИ широко применяются в энергетике, при хранении и перегонке нефти, газа, минеральных удобрений и вредных веществ, а также в пищевой промышленности (бункеры и элеваторы) и в гальваническом производстве. Колодцы из железобетона могут использоваться при высоком уровне грунтовых вод или в грунтах с его сезонным подъёмом.

Армированный стальными каркасами бетон, из которого изготавливаются крышки колодцев, имеет ряд преимуществ по сравнению с другими строительными материалами. Прочность бетона позволяет колодцам выдерживать нагрузку, которая возникает вследствие давления грунта, а его плотная структура не подвергается размытию со стороны грунтовых вод, благодаря этому колодцы железобетонные могут применяться в большинстве грунтов. Гладкая поверхность крышек не позволяет мусору цепляться и образовывать засоры. Кроме того, бетон отлично подвергается очищению, причем для очистки не требуется специальное оборудование и квалифицированные специалисты. Элементы сборных колодцев легко монтируются друг на друга. Благодаря этому при ремонте не требуется замена конструкции полностью – достаточно лишь заменить или починить износившийся элемент. Инертность – одно из важнейших преимуществ, бетон не оказывает на качество воды никакого влияния и, соответственно, может применяться для хранения питьевой воды.

Крышка колодца представляет собой плиту с круглым отверстием, вырезом, для монтажа канализационных люков и допуска внутрь колодца. Крышки защищают горловину колодца от проседания грунта, засорения и проникновения посторонних предметов.

Железобетонные крышки колодцев изготавливаются в соответствии с ГОСТ 8020-90 и сериями 3.900.1-14 вып.1 «Изделия железобетонные для круглых колодцев водопровода и канализации» и РК 2201-82 «Сборные железобетонные колодцы на подземных трубопроводах» из тяжелого бетона классом прочности на сжатие от В15. Марка бетона по морозостойкости для крышек колодцев принята не менее F100. Марка по водонепроницаемости принимается не ниже марки W6.

Крышки колодцев армируются сетками, которые объединяются в объемный каркас. Для армирования применяется термомеханически  упрочненная стержневая сталь классов Ат-IIIС и Ат-IVС, стержневая  горячекатаная сталь классов А-I, А-II и А-III и обыкновенная арматурная  проволока класса Вр-I.

Крышки колодцев маркируются буквенно-цифровым обозначением, которое включает в себя сокращенное наименование изделия (ПП – крышка или плита перекрытия колодца) и цифры, обозначающие диаметр рабочей камеры, горловины или люка колодца, с которыми сопрягается элемент, в дециметрах.

В можно не только заказать крышки колодцев железобетонные, но и проконсультироваться с нашими специалистами, подобрать требуемые конструкции железобетонных изделий. В нашем отделе продаж можно заранее узнать и уточнить цену железобетонных изделий и рассчитать общую стоимость заказа. Купить железобетонные крышки колодцев и проконсультироваться по общим вопросам покупки и доставки Вы можете, позвонив по телефонам : Санкт-Петербург, Москва: (495) 646-38-32, Краснодар: (861) 279-36-00. Режим работы компании: Пн-Пт с 9-00 до 18-00. осуществляет доставку железобетонных колодцев по всей России прямо до объекта заказчика или на строительную площадку, если позволяет инфраструктура.

По вопросам монтажа железобетонных колодцев обращаться по телефону.

Классификация и особенности основных видов плит

Обозначение плит перекрытия регламентируется ГОСТ 23009. Марка может содержать от 2 до 3 буквенно цифровых групп:

  • Первая – содержит буквенное обозначение разновидности изделия.
  • Вторая – включает основные размеры и показатель предельной нагрузки.
  • Третья – содержит дополнительную информацию такую, как класс арматуры для армирования, вид бетона и т.д.

Маркировка ЖБ плит помогает определить разновидность изделия, способ производства и конструктивные особенности. Железобетонные изделия для сооружения горизонтальных несущих и ограждающих конструкций подразделяются на такие виды:

  • Многопустотные – изделия с продольными технологическими пустотами, которые характеризуются сравнительно небольшим весом и высокими прочностными характеристиками.

    Фото 1. Пустотные железобетонные изделия

  • Ребристые – ЖБИ с продольными ребрами, обеспечивающими повышенную жесткость.
  • Полнотелые – плиты сплошного сечения, отличающиеся высокой прочностью.

Фото 2. Промаркированные полнотелые плиты

Зная марку железобетонных плит, вы сможете легко определить не только их разновидность, но также основные размеры и несущую способность

Поэтому важно знать и понимать, как расшифровываются обозначения основных типов ЖБИ.

Пустотные плиты

Производятся согласно ГОСТ 9561 с продольными пустотами разных форм. Буквенная маркировка пустотелых плит перекрытия:

  • ПК – круглопустотные ЖБИ толщиной 220 мм, изготовленные методом опалубочного формования.
  • ПБ – многопустотные ЖБИ толщиной 220 мм, которые производятся согласно современному методу безопалубочного (непрерывного) формования.
  • ПНО – облегченные круглопустотные изделия толщиной 160 мм, которые изготовляются по опалубочной технологии.
  • 3,1ПБ и 1,6ПБ – облегченные пустотные ЖБИ толщиной 160 мм, изготовленные по безопалубочной технологии.

Маркировка плит перекрытия ПК и ПБ детально расшифрована в соответствующе пункте данной статьи.

Фото 3. Разные типы многопустотных изделий

Другие виды плит

Заводы-изготовители выпускают и другие виды плит, но они, как правило, относятся к категории изделий специального назначения:

  • Ребристые (ПГ, ПР, ПП) – применяются преимущественно для покрытия и перекрытия промышленных и общественных многоэтажных объектов. Изготовляются по ГОСТ 28042. Характеризуются высокой стойкостью к вибрационным нагрузкам, поэтому наиболее востребованы в регионах с высокой сейсмоактивностью.

    Рисунок 4. Внешний вид ребристых ЖБИ

  • Сплошные (ПТ, П) – характеризуются полнотелой конструкцией, высокими прочностными характеристиками. Производятся в соответствии с ГОСТ 19570. Большим спросом среди застройщиков не пользуются из-за большого веса, что создает значительные нагрузки на стены и фундамент.

    Фото 5. Внешний вид плиты сплошного сечения

Как правильно хранить и транспортировать

Что касается способа хранения, то это исключительно штабельный вариант. Лицевая сторона должна быть направлена вверх. В один штабель допускается укладка до шести рядов. Если их будет больше, то под собственным весом они могут повредиться.

Между основанием обязательно подкладываются прокладки. Их толщина должна быть не меньше 40 мм. Что касается транспортировки, то высота одного штабеля не должна превышать 2,5 метра.

Ниже предоставляются основополагающие советы и рекомендации по хранению и транспортировке изделий:

Согласно инструкции, транспортировка должна осуществляться в рабочем положении. Это касается и хранения, то есть в горизонтальном положении.
Недопустимо складировать плиты хоть как

Крайне важно соблюдать количество рядов, а именно до шести, а также складывать в определенном порядке.
Рабочие камеры должны располагаться в один ряд.
При складировании изделий необходимо соблюдать предписанные правила и требования. Важно достичь того, чтобы они были в полной сохранности и не повреждались окружающими конструкциями.

В случае применения неразъемной формы в процессе производства продукции, при хранении возможен технологический уклон не больше 10 процентов.

Установка

Теперь предлагаем рассмотреть последовательность того, как положить днище и ПП в процессе строительства колодца.

  1. На первом этапе осуществляется изготовление котлована, при необходимости откачивается вода.
  2. Далее сооружается дно. Перед тем как его уложить, необходимо тщательно выровнять низ котлована. Грунт предварительно уплотняется и подготавливается песчаная подушка, которая также трамбуется. Изделие укладывается строго по уровню.
  3. Сверху днища на цемент устанавливается первое кольцо. Чтобы обеспечить необходимую герметичность. Дополнительно места стыков покрываются гидроизоляцией.
  4. Все последующие кольца устанавливаются и скрепляются специальными металлическими скобами.
  5. Сверху укладывается элемент перекрытия.

Производство ЖБ крышек

Большинство крышек, используемых в Москве и МО, поставляется с ]ЖБИ-4. Производство выполняется по алгоритму, который устанавливает ГОСТ. Для их изготовления подходит только бетон с прочностью на сжатие В15 и выше, а также упрочненная сталь.

В процессе производства бетон приобретает необходимые свойства за счет таких технологических процедур, как пропаривание и вибрационное уплотнение. Чтобы в готовом изделии получилось отверстие для люка, на этапе изготовления применяются монтажные закладки.

Согласно установленным требованиям крышки для колодцев могут быть как армированным, так и не содержать каркаса из стальной арматуры. Однако, как и в случае с другими железобетонными изделиями, армированные конструкции обладают большей прочностью. Поэтому большинство строительных компаний предпочитает закупать армированные конструкции.

< ПредыдущаяВернуться к списку статейСледующая >

Технические требования


Основание изготавливается из прочного армированного бетона, марка которого должна быть не ниже М-200. Он обязан соответствовать таким техническим требованиям:

  • Коррозийная стойкость и класс водонепроницаемости W4.
  • Армирование – сталь В-1.
  • Прочность на сжатие – В.
  • Удельная эффективная активность до 370 Бк/кг.
  • Морозоустойчивость – не меньше F50. Должен быть рассчитан на более 100 циклов заморозки/разморозки.

Также предусматривается ГОСТ на соблюдение технических требований. Согласно ему, изделие должно соответствовать определенной прочности, устойчивости и жесткости к трещинам.

Зачем нужны

Главным образом плита днища колодца справляется со всей нагрузкой строения. Как следствие, установленные сверху железобетонные кольца не смещаются даже в условиях подвижности почвы. Если в вашей местности грунтовые воды залегают высоко, то плита на днище защищает источник от проникновения влаги

Важное требование, предъявляемое к этому изделию – коррозийная стойкость. Для этого используется специальный бетон, справляющийся с негативным воздействием окружающей среды

Что касается плиты перекрытия (далее ПП)домашнего колодца, то она также выполняет важные защитные функции от проникновения в источник мусора, посторонних предметов и прочее. Некоторые изделия в своей комплектации имеют отверстия под крышку, что также позволяет организовать оголовок шахты.

Кроме всего прочего, данная технология используется при обустройстве канализационного колодца. Особенно тогда, когда необходимо обеспечить герметичность. В противном случае стоки будут уходить в грунт и загрязнять окружающую среду.

Разновидности

Как и остальные изделия, плиты имеют свои маркировки, так как они полностью стандартизированы. Номера ставят еще на этапе производства. Например, это будет ПП 10-1. Могут применять и другие значения. К примеру, считается очень распространенным ПП-15. В этом наборе знаков «ПП» означает, что это плиты для перекрытия.

Первое число указывает на то, какой диаметр камеры будет перекрывать эта деталь. Вторая цифра является типом несущей способности конструкции. Иногда ставится еще и третий символ. Он будет указывать на то, для каких условий окружающей среды подходит деталь. Один вариант подойдет для нормальной проницаемости бетона.

Тогда пишется «Н». Если показатель проницаемости будет понижен, то маркируется буква «П». Знак «О» обозначает, что проницаемость бетона особенно низкая.

Шифр ставится на поверхности сбоку и наружной стороне. Дополнительно указываются еще и особенности конструкции самой плиты перекрытия колодца — ПП может иметь различные вырезы либо встраиваемые детали. Они обозначаются буквами и арабскими числами.

Качество самой поверхности ПП 15 и прочих пластов тоже определяется в зависимости от установленных характеристик, однако категории будут отличаться. Если имеются стыковки, то это группа А7. Если такие стыки отсутствуют, то пишется код А6.

В создании колодцев используются 2 типа конструкций — это поверхностные для перекрытия и нижние для создания дна. Последние называются опорными. Самыми популярными в строительстве являются такие изделия:

  1. УОП-6. Такие опорные плиты являются очень распространенными. Буква «У» в коде указывает на то, что изделие усиленное. Такую деталь применяют в тех случаях, когда нужен не только всесторонний доступ к колодцу, но и вход всегда должен быть полностью защищенным. Такие конструкции запросто смогут выдержать нагрузку примерно в несколько тон. Изделия комплектуют обечайкой, а потом дополнительно обрабатывают пропиткой гидроизоляционного типа. В итоге выходит очень прочное и качестве изделие, гарантирующее безопасность в колодце.
  2. ОП-1к. Такое обозначение указывает на то, что деталь будет укороченной, но по остальным характеристикам она очень похожа на описанную выше. Однако главное отличие заключается в том, что колодец будет укреплен только в тех зонах, где нагрузка будет меньше.
  3. ОП-1д. Такой шифр указывает на то, что конструкция имеет квадратную и длинную форму. Остальные же характеристики полностью совпадают с ОП-1к. Разница только в длине изделия. Для плиты опоры ОП-1к длина составляет примерно 1,6 м, для ОП-1д этот показатель равен 2,6 м. Кроме того, ОП-1к делают более плотной и толстой, чем продукции серии ОП-1д.

Существуют еще конструкции опорно-анкерного типа. Они отличаются тем, что имеют специальные дополнительные вставки из металла, которые являются механизмом для фиксации болтов. Такая плита полностью закрепляется, и сдвинуть ее уже не получится ни в каких условиях — не поможет даже тяжелая техника и транспорт. Она сможет отлично выдержать и движения почты при ливнях. Такой вариант подойдет для тех случаев, когда колодец нужно сделать максимально защищенным от любых условий.

Требования по ГОСТу

Любой ЖБИ элемент рассматриваемой категории должен обладать техническими характеристиками, указанными в типовой серии 3.900.1-14 и ГОСТ 8020-90. Ввиду того, что плиты перекрытия предназначены для эксплуатации в агрессивных условиях с повышенным температурно-влажностным режимом, к ним предъявляются следующие обязательные требования:

  • При подборе толщины и рабочей арматуры учитываются результаты расчёта на прочность с учётом повышенных коэффициентов запаса по эксплуатации. При условии следования проектным решениям на производстве, изделие может эксплуатироваться от 50 лет и выше.

  • Качество бетонной смеси, а также уход за ЖБИ продукцией данного назначения в процессе твердения, позволяют исключить образование трещин от пластических деформаций и естественной усадки вяжущего вещества.
  • Учитывая, что товар предназначен для использования вне помещения и может быть расположен выше глубины промерзания, минимальная требуемая марка по морозостойкости составляет F-пп75.
  • Деталь должна удовлетворять условиям безопасной эксплуатации в водной среде и иметь показатель водонепроницаемости от W4 и выше.
  • При отсутствии полной автоматизации производства, персонал завода обязан отслеживать величину защитного слоя бетона при укладке арматурной сетки. В противном случае, при длительном использование возможен капиллярный подсос влаги к стальным деталям, что вызовет их быстрое разрушение.
  • Сточные воды обладают повышенной химической активностью, и в процессе изготовления плиты перекрытия ПП в бетон должны быть добавлены присадки, для защиты изделия.

Выполнение указанных требований нормативной документации позволяет эксплуатировать железобетонную плиту не менее указанного в стандартах срока.

Виды и формы

Бетонные днища для колодцев, равно как и плиты перекрытия, бывают нескольких форм:

  • Квадратные.
  • Круглые.
  • Прямоугольные.

Перекрывающий элемент ПП-10 в продаже встречается с круглым отверстием, позволяющим обустраивать люк. Железобетонные изделия делятся на две группы:

  1. Изготовление осуществляется из проницаемого бетона, который способен справляться с нагрузкой, равномерно распределенной до 5 кПа. Расчет происходит, исходя из вероятности наезда на крышку перекрытия автомобиля.
  2. Используется бетон низкой проницаемости, который рассчитывается на определенное давление грунта. Если дополнительно необходимо выдержать нагрузку автомобиля, то предпочтение отдается изделиям ПД-6 или ПД-10.

Средние цены на разные виды плит

Таблица 4. Примерные расценки на пустотелые железобетонные изделия для перекрытия зданий

Марка

Цена, руб.

ПБ

от 1900 до 33000

ПК

от 1800 до 19000

ПНО

от 2200 до 10000

3,1ПБ и 1,6ПБ

от 2300 до 18000

В следующем видео рассмотрены вопросы выбора плит, зависимости цены от качества и целесообразности применения б/у изделий:

https://youtube.com/watch?v=vu2p1fMrZV0

Плиты перекрытия ПК 42-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,2м, ширино…

От 10181 руб/штПодробнее

Плиты перекрытия ПК 58-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 5,8м, ширино…

От 12587 руб/штПодробнее

Плиты перекрытия ПК 63-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6,3м, ширино…

От 13336 руб/штПодробнее

Плиты перекрытия ПК 60-12-8 АтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 6м, шириной…

От 12693 руб/штПодробнее

Плиты перекрытия ПК 25-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 2,5м, ширино…

От 5834 руб/штПодробнее

Плиты перекрытия ПК 48-12-8 AтV (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 4,8м, ширино…

От 11327 руб/штПодробнее

Плиты перекрытия ПК 35-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3,5м, ширино…

От 8179 руб/штПодробнее

Плиты перекрытия ПК 30-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 3м, шириной…

От 7111 руб/штПодробнее

Плиты перекрытия ПК 72-12-8 АтVт-1 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПК для всех типов зданий длиной 7,2м, ширино…

От 18762 руб/штПодробнее

Плиты перекрытия ПБ 60-12-8 (Рязанский завод ЖБИ №2)Только новые плиты с завода. Плита перекрытий ПБ для всех типов зданий длиной 6м, шириной…

От 15696 руб/штПодробнее

Формы и размеры колодезных крышек

Крышки могут быть круглыми, овальными или квадратными – их форма зависит от сечения самого колодца. Изделие любой формы обязательно должно иметь отверстие для люка, через который будет осуществляться доступ к коммуникациям. Отверстие также может быть любой формы: круглой, овальной или прямоугольной.

Чаще всего используются овальные крышки колодцев со смещенным к одной из сторон круглым отверстием. Встречаются также круглые плиты с двумя небольшими круглыми отверстиями (конструкция внешне похожа на розетку), а также квадратные плиты с одним отверстием, которое размещено строго по центру.

Для таких изделий, как крышка колодца ЖБ, размеры и цены напрямую взаимосвязаны. Чем длиннее, толще и массивнее плита, тем выше ее стоимость, потому что на производство более крупного изделия уходит больше материалов.

  • В среднем поперечник железобетонной крышки составляет от 0,8 до 3,3 метров;
  • Масса одного изделия начинается от 0,24 и доходит до 4,9 тонн. Поэтому для установки на место необходимо применение спецтехники. Вне зависимости от формы и размеров крышки, ее поверхность должна быть максимально гладкой. На ней не должно быть трещин, рытвин, впадин, бугров и прочих неровностей больше, чем это предусмотрено ГОСТом. Избыток неровностей приводит к тому, что бетон будет постепенно разрушаться с ходом циклов замораживания и оттаивания почвы.

    Несмотря на то, что толщина бетонного слоя над арматурой составляет всего 2 см, сталь не должна выступать на его поверхность, за исключением монтажных петель. При несоблюдении этих требований партия считается браком.

Заключение

Дно и плита перекрытия при обустройстве сооружения выполняют крайне важную роль. Первое обеспечивает необходимую герметичность, а вторая предотвращает случайное падение в яму

При их выборе важно отталкиваться от установленных ГОСТом технических характеристик. За счет этого вы сможете приобрести изделие, которое прослужит не один десяток лет

В этой статье представлены таблицы, схемы и фото, которые помогут разобраться во всех деталях этих конструкций. В дополнение предлагаем просмотр подготовленного видео. Надеемся, что этот материал был полезным, и вы смогли принять верные решения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
