Керамзитобетонные плиты перекрытия – замена тяжелому железобетону

Лучшие марки СМП

Сегодня отечественные строители отдают предпочтение нескольким фирмам по производству подобных конструкций.

Teriva

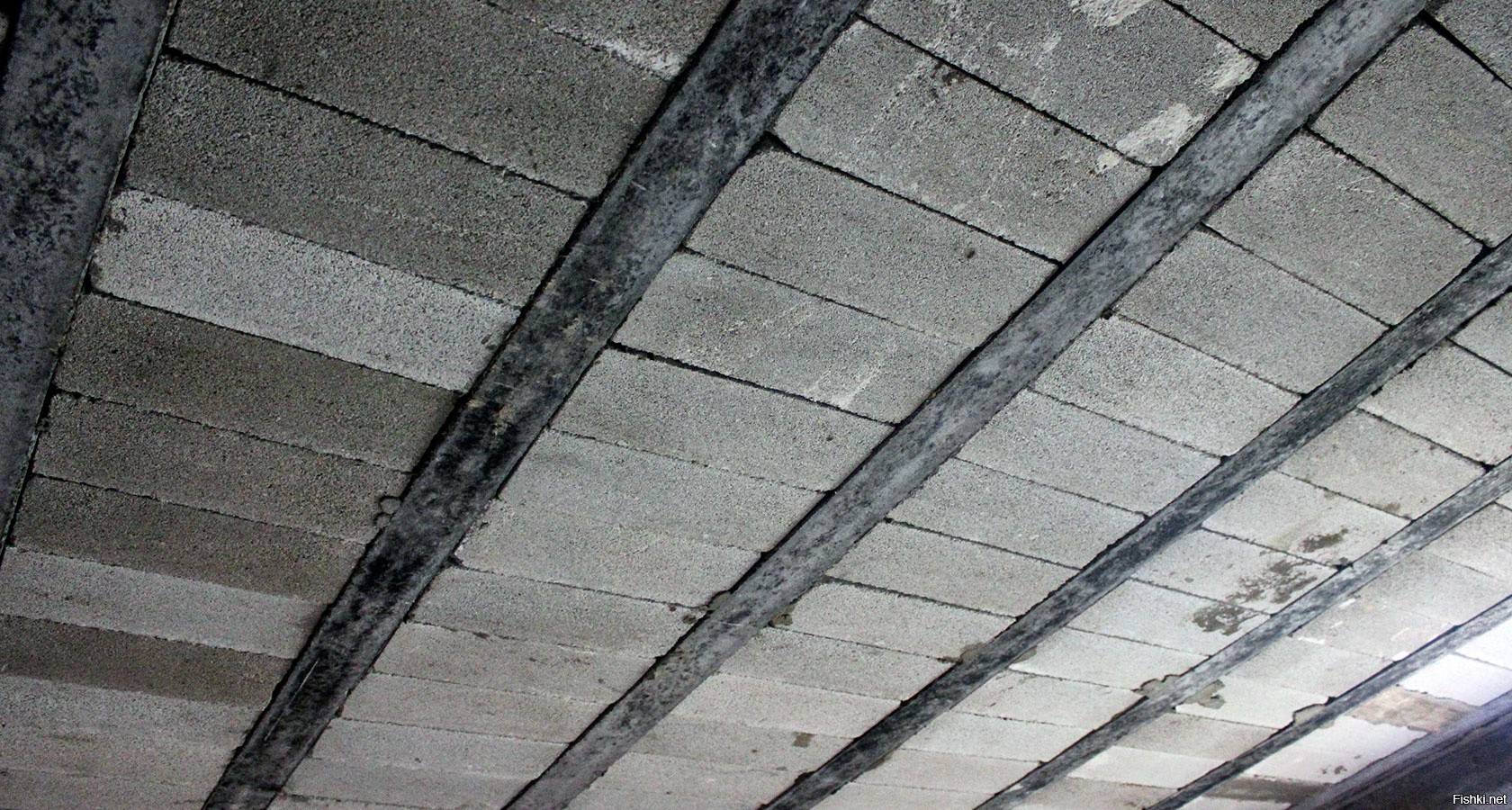

Современные сборно-монолитные системы перекрытий компании «Терива» (Польша) представляют собой комплекты, в которые входят:

• облегченные ЖБ балки (120 х 40 мм при весе 13,3 кг);
• пустотелые блоки, изготовленные из керамзитобетона (вес 1 элемента 17,7 кг);
• ребра жесткости (для лучшего распределения нагрузок), которые устанавливаются на расстоянии не менее 1,8 м друг от друга;
• монолитный бетон;
• армопоясы.

При монтаже подобных систем нагрузка равномерно распределяется на уровне 4,0, 6,0 или 8,0 кН/м2.

Полезно! Для цокольных и межэтажных перекрытий нормативная нагрузка составляет 150 кг/м2. Если речь идет о монтаже чердачной плиты, то этот показатель должен быть не менее 70 кг/м2.

Системы «Терива» бывают двух типов: для жилищного и гражданского строительства. Первая категория отличается по предполагаемой высоте перекрытий:

• 4,0/1 подходит для перекрытий высотой до 0,24 м.
• 4,0/2 — для монтажа плит толщиной 0,30 м.
• 4,0/3 — для более толстых перекрытий высотой 0,34 м.

Для гражданского строительства предусмотрены системы «Терива» 6,0 и 8,0.

Стоимость 1 м2 такого перекрытия обойдется порядка 1 300 рублей.

Marco

Отечественный производитель сборно-монолитных перекрытий «Марко» занимает лидирующие позиции на российском рынке уже более 30 лет. За это время компания создала 3 наиболее известных типа СМП, которые пользуются сегодня наибольшей популярностью:

Марко Полистирол. Данная система перекрытий отличается самым малым весом, так как при изготовлении блоков применяется более легкий материал — полистирол бетон. Благодаря этому перекрытие не требует дополнительного утепления и отличается прекрасной звукоизоляцией. Стоимость системы составляет 1 618 рублей за м2. Однако стоит учитывать один недостаток данного типа перекрытия. Дело в том, что в состав блоков из полистирол бетона входит крупнофракционный наполнитель, из-за чего прочность всей конструкции снижается до 150-300D.

Марко Газобетон. Иногда монолитные дома обладают довольно сложной конфигурацией из-за чего работы по возведению перекрытий могут быть осложнены. Чтобы упростить задачу, рекомендуется приобрести данную систему, цена которой сегодня составляет 1 444 руб/м2

Также стоит обратить внимание на то, что прочность газобетонных блоков составляет 600-800D, что значительно выше, чем у изделий из полистирол бетона

Также стоит обратить внимание на производителя «Колумб», который активно сотрудничает с «Марко». При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее

При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее.

Лучшие марки СМП

Сегодня отечественные строители отдают предпочтение нескольким фирмам по производству подобных конструкций.

Teriva

Современные сборно-монолитные системы перекрытий (Польша) представляют собой комплекты, в которые входят:

• облегченные ЖБ балки (120 х 40 мм при весе 13,3 кг);
• пустотелые блоки, изготовленные из керамзитобетона (вес 1 элемента 17,7 кг);
• ребра жесткости (для лучшего распределения нагрузок), которые устанавливаются на расстоянии не менее 1,8 м друг от друга;
• монолитный бетон;
• армопоясы.

При монтаже подобных систем нагрузка равномерно распределяется на уровне 4,0, 6,0 или 8,0 кН/м2.

Полезно! Для цокольных и межэтажных перекрытий нормативная нагрузка составляет 150 кг/м2. Если речь идет о монтаже чердачной плиты, то этот показатель должен быть не менее 70 кг/м2.

Системы «Терива» бывают двух типов: для жилищного и гражданского строительства. Первая категория отличается по предполагаемой высоте перекрытий:

• 4,0/1 подходит для перекрытий высотой до 0,24 м.
• 4,0/2 — для монтажа плит толщиной 0,30 м.
• 4,0/3 — для более толстых перекрытий высотой 0,34 м.

Для гражданского строительства предусмотрены системы «Терива» 6,0 и 8,0.

Стоимость 1 м2 такого перекрытия обойдется порядка 1 300 рублей.

Marco

Отечественный производитель сборно-монолитных перекрытий «Марко» занимает лидирующие позиции на российском рынке уже более 30 лет. За это время компания создала 3 наиболее известных типа СМП, которые пользуются сегодня наибольшей популярностью:

Марко Полистирол. Данная система перекрытий отличается самым малым весом, так как при изготовлении блоков применяется более легкий материал — полистирол бетон. Благодаря этому перекрытие не требует дополнительного утепления и отличается прекрасной звукоизоляцией. Стоимость системы составляет 1 618 рублей за м2. Однако стоит учитывать один недостаток данного типа перекрытия. Дело в том, что в состав блоков из полистирол бетона входит крупнофракционный наполнитель, из-за чего прочность всей конструкции снижается до 150-300D.

Марко Газобетон. Иногда монолитные дома обладают довольно сложной конфигурацией из-за чего работы по возведению перекрытий могут быть осложнены. Чтобы упростить задачу, рекомендуется приобрести данную систему, цена которой сегодня составляет 1 444 руб/м2

Также стоит обратить внимание на то, что прочность газобетонных блоков составляет 600-800D, что значительно выше, чем у изделий из полистирол бетона

Также стоит обратить внимание на , который активно сотрудничает с «Марко». При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее

При использовании готовых систем монтаж сборно-монолитных перекрытий своими руками производится намного быстрее.

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

• расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
• расчет материалов;
• для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Изготовление арматурного каркаса

На этом этапе понадобятся:

• арматура;
• вязальная проволока и крючок или сварочный аппарат;
• подставки под каркас.

Размер арматуры зависит от толщины швов между керамзитобетонными блоками. Чем они толще, тем больше должен быть диаметр прутьев. Также этот параметр зависит от предполагаемых нагрузок. Чаще всего для керамзитобетонных построек используют арматуру 10-го и 12-го диаметра.

К металлическим прутьям привязывают проволокой или приваривают поперечины. Форма каркаса будет зависеть от ожидаемой нагрузки на дом. Так, при возведении дома на твердом грунте в районе, где землетрясений практически не бывает, можно ограничиться плоской «лесенкой». Если же внешняя нагрузка будет значительной, лучше изготовить параллелепипед из арматуры.

Армирование швов делают при помощи металлической сетки

При изготовлении каркаса гладкие прутья используют в качестве поперечин, а ребристые плиты перекрытия укладывают в продольном направлении.

Связывают их специальной обожженной проволокой. Оптимальная толщина — от 1,2 мм до 1,6. Более тонкая проволока будет лопаться при значительном усилии, а с более толстой сложно работать. Хорошо затянуть ни ту, ни другую не получится. На каждый узел понадобится от 30 до 50 см вязальной проволоки. Чтобы качественно все сделать, будет необходим специальный крючок. Можно использовать как ручные, так и автоматические варианты.

Каркас собирают непосредственно на стене, в опалубке — «по месту». Это связано с тем, что конечный вес металлической конструкции весьма значительный, и поднять её будет очень сложно. При изготовлении каркаса нужно учитывать, что он должен быть полностью утоплен в бетоне. Недопустимо, чтобы прутья выступали из армопояса. Это не только снизит его эксплуатационные характеристики, но и сделает потенциально опасным. Поэтому конструкцию из арматуры собирают с небольшими отступами по бокам (около 5 см). То есть, если ширина опалубки равна 30 см, то прутья каркаса укладывают на расстоянии 20 см. Готовую конструкцию устанавливают на подставки, чтобы снизу она не касалась керамзитобетонных блоков. Можно использовать специальные звездочки или обломки кирпича и другие подручные материалы.

Для связки внутренней стены и облицовки используют укладочную или армирующую сетку из 4-5 мм стального прутка

Особенности использования

Актуально применение панелей на основе керамзита при строительных работах в частном секторе. Для достижения требуемого результата выбирают материалы с наилучшими характеристиками.

Проведение монтажа на основе каркасов из бетона с добавлением керамзита основывается на удобстве рабочего процесса, который включает в себя:

• Время на строительство. Перекрытия из бетона с керамзитом значительно уменьшают продолжительность работ по возведению конструкции за счет больших размеров элементов.
• Экономия материала. Швы в стыках при укладке перекрытий требуют заделывания цементным раствором. Во время монтажа каркасов из керамзитобетона количество швов незначительное, что позволяет сократить расход цемента и затраченное время на приготовление и перевозку смеси.
• Низкие затраты на возведение конструкции обусловлены применением легких элементов.
• Экономия пространства, которая достигается за счет теплоизоляционных свойств материала.
• Стойкость перекрытий к воздействию низких температур. Показатель перекрытий из бетона с наполнителем керамзита соответствует наивысшим стандартам и позволяет произвести сооружение зданий на основе керамзита в местах с холодным климатом.
• Экологичность материала обусловлена отсутствием в составе раствора вредных компонентов, способных нанести вред здоровью человека.

При монтаже изделий с керамзитобетонным наполнителем важно:

• Правильно выбрать материалы. При наличии грузоподъемных механизмов рекомендуют приобретать крупногабаритные панели, применение которых позволит сократить время на монтаж. При отсутствии грузоподъемных кранов применяют плиты небольших размеров, выбор которых основывается, исходя из нужных размеров и характеристик прочности. Хоть и займут работы по установке малых плит больше времени, зато сократят расходы на дополнительную технику.
• Выбираются плиты, исходя из их предназначения. Для наружных работ приобретают тяжеловесные или готовые керамзитобетонные элементы с облицовочной поверхностью.
• Так как легкий вес конструкций позволит уменьшить затраты на фундамент, необязательно сооружать массивную конструкцию.

Недостатки

Характеристики керамзитобетона. Выделяют следующие недостатки керамзитобетонных блоков:

• Низкая паропроницаемость, что влечет за собой образование грибка и плесени в помещении. Избежать этого можно, применяя пропитывающие средства при работе с плитами из керамзита.
• Присутствует большой риск приобрести некачественные материалы за счет частых подделок. Нужно быть внимательным и требовать у продавцов сертификаты на изделия, а также самостоятельно измерять размеры и вес приобретаемых материалов.
• При монтаже керамзитобетонных стен образуются в месте стыка щели, которые пропускают через себя холод. В таком случае они требуют заделки, чтобы избежать холодов во внутренней части зданий. Также сквозняк, проходящий через щели, он способен разрушить отделку внутренних стен комнат.
• Потребность в отделочных работах, чтобы избежать преждевременного растрескивания поверхности. Для этого керамзитобетонную плиту покрывают специальными материалами.
• Монтаж зданий и сооружений из керамзитобетонных каркасов требует надежных основ с твердой поверхностью. Использование легких перекрытий на такой же легкости фундаментах недопустимо.
• При необходимости утепления стен на основе керамзита, работы выполняются только со стороны улицы. Используя теплоизоляцию внутри помещения, стены перестают “дышать” и пропускать пар.

Как сделать монолитное перекрытие из керамзитобетона

Свойства и особенности керамзитобетона

Главное отличие керамзитобетона от его «старшего брата», бетона традиционного, кроется в наполнителе. В классическом растворе в качестве такого наполнителя используют гравий или щебень, а в керамзитобетоне вместо них применяют керамзит, который и предопределяет основные свойства готового материала. В остальном состав этих двух материалов очень схож.

Керамзит – экологически чистый, инертный, мелкопористый материал, обладающий малым удельным весом и низкой теплопроводностью. Изготавливают керамзит из особых сортов глины. После обжига в барабанной печи такая глина спекается в округлые красно-коричневые пористые катышки, которые в конце производства сепарируют на 4 фракции. Диаметр глиняных шариков первой фракции составляет 5-10 мм, поперечник катышей самой крупной, четвертой фракции достигает 40 мм. От размеров керамзита, используемого для замешивания раствора, напрямую зависит качество готового бетона. Чем мельче шарики, тем более плотный, тяжелый и в то же время прочный бетон получается на выходе. Поэтому для изготовления несущих конструкций применяют керамзит первой или, в крайнем случае, второй фракции, а катыши четвертой группы используют главным образом для создания теплоизоляционных слоев.

Пропорции раствора

Приготовление керамзитобетонной смеси

При строительстве перекрытий своими руками для приготовления раствора обычно используют цемент М400 и керамзит первой фракции с насыпной плотностью 600-700 кг/м3 и прочностью П200. Бетон, как правило, приготовляют по следующей рецептуре:

• песок — 3, 5 ведра;
• цемент –1,2 ведра;
• керамзит – 6 ведер;
• вода — примерно1 ведро и пластификатор (жидкое мыло) – 70 г.

Количество воды в растворе указывается приблизительно, потому что ее количество зависит от влажности остальных ингредиентов.

Собственноручное приготовление керамзитобетона

Не следует воспринимать название этого пункта буквально и приниматься замешивать раствор своими руками. Качественно вымесить большую массу керамзитобетона совковой лопатой очень трудно. Чтобы в итоге получить хороший однородный материал, замес надо осуществлять электрической бетономешалкой, которую можно арендовать на несколько дней у фирмы, занимающейся прокатом строительного оборудования, или приобрести ее в личное пользование.

Порядок замеса

1. В чистую бетономешалку залейте заранее отмерянное количество воды, добавьте в нее жидкое мыло (или фабричный пластификатор) включите агрегат и засыпьте в него песок, смешанный с цементом.
2. Лишь только масса в бетономешалке станет однородной, добавьте в раствор керамзит.
3. Бетон считается готовым тогда, когда все глиняные окатыши равномерно покроются цементной «глазурью». Один цикл приготовления смеси занимает, как правило, от трех до шести минут.

Установка монолитных строений

Монолитные конструкции выполняются по предварительно установленной опалубке. Подобные перекрытия на плитах будут служить дополнительным жестким каркасом здания в процессе переноса нагрузки на несущие стенки с пола. Устройство их требует определенного профессионального мастерства. Выполнять необходимо обязательно по проекту под руководством специалиста-строителя.

Изготовление подобных конструкций по месту имеет некоторые преимущества. Для этого не нужно иметь специальный транспорт или какую-либо грузоподъемную технику. Для перемещения и поднятия бетона достаточно иметь средства малой механизации.

Схема монтажа монолитного перекрытия.

Основа монолитных конструкций заложена в плитах Монье. В ней арматура размещается в местах растяжения, имеется ввиду нижняя часть плиты. Обусловливается это тем, что сталь имеет прочность на растяжение в 15 раз большую, чем бетон. Арматурный каркас плиты должен быть расположен на относе от стен опалубки на минимальном расстоянии 3-5 см. Это необходимо для того, чтобы бетон имел возможность заполнить данное пространство.

Пролет, который перекрывается с помощью монолитной плиты, должен иметь длину максимум 3 м. Для трубопроводов сантехнических коммуникаций следует позаботиться об установке металлических либо виниловых гильз, которые имеют внутренний диаметр больше, чем прокладываемый трудопровод. Зазор трубопровода и металлических гильз нужно чеканить просмоленной паклей.

К недостатком подобных монолитных конструкций стоит отнести монтаж деревянной опалубки практически по всей площади дома. Однако это вовсе не значит, что нужно выставлять опалубку всю сразу. Перекрытие можно выполнять отдельными пролетами, при этом перенося опалубку по мере схватывания бетона.

Несущая способность монолитных перекрытий будет обеспечиваться с помощью арматуры. Промежуточные стыки стержней при этом по всей длине нежелательны. С наружной стороны перекрытия минимальный слой бетона должен составлять не менее чем 2 см. Пролет бетонировать необходимо за один рабочий цикл.

Сборные

Одна из косвенных задач строителей — выполнять работы быстро. Сборные керамзитобетонные плиты перекрытия помогают в этом. Требуется наличие специальной тяжелой техники.

Плиту целесообразно применять при отсутствии динамических нагрузок на поверхность. Она может быть полно- и пустотелой, а также ребристой.

Стеновые плиты керамзитобетонные получают посредством заливания специального раствора внутрь каркаса из стали. Удается добиться высокой прочности и значительного веса. Изделие полностью соответствует требованиям ГОСТа.

Пустотелый вариант характеризуется плотностью выше 1500 кг/м3. Форма плиты: округлая, овальная или в виде груши. Изделие легкое.

Оно поглощает звук и не дает теплу выходить наружу. Плиты имеют разную толщину. Ее выбор напрямую зависит от будущей нагрузки на поверхность.

Ребристый вариант создан для противодействия большим нагрузкам. Для его изготовления применяется керамзитобетон со средней плотностью.

Зачем нужен расчёт нагрузок и почему его должны делать специалисты

Если в проекте дома заложены сборные перекрытия, а владелец решает заливать монолит, ему придётся определить параметры плиты – толщину заливки, диаметр арматуры, количество рядов и размеры ячеек армирующего каркаса, необходимость возведения дополнительных опор и т.д. Разумеется, это необходимо делать и при строительстве зданий без проекта, например, гаража с подвалом.

О последствиях обрушения перекрытий можно не рассказывать, достаточно посмотреть на фотоИсточник dcdn.lt

Основные параметры для такого расчёта – это нагрузки на перекрытие, длина и ширина пролётов, марка бетона. Нагрузки вычисляются путём сложения всех сил, воздействующих на единицу площади. Это:

• вес самой плиты;
• вес стяжки и всех слоёв напольного и потолочного покрытий;
• нагрузки от опирающихся на плиту перегородок, элементов кровельной системы, межэтажных лестниц;
• вес печей, каминов и других массивных конструкций;
• вес инженерных коммуникаций;
• вес мебели, оборудования и людей.

Даже если вы сможете самостоятельно определить суммарную нагрузку, это не поможет вам понять, как залить плиту перекрытия своими руками, какой толщины её делать и как армировать. Потому что нужно учитывать сопротивление материалов изгибу, ударным нагрузкам и другие их характеристики. А также знать, какой запас прочности должна иметь плита. Это сложные расчёты, которые по плечу не каждому инженеру.

Пример расчёта монолитного перекрытияИсточник chertezhi.ru

Не секрет, что в частном малоэтажном домостроении часто обходятся без расчётов, заливая перекрытия с запасом по толщине. Вполне достаточной считается толщина 12-18 см при марке прочности бетона не менее В20. Все, что больше, требует обоснования расчётами, так как с увеличением массы плиты увеличивается нагрузка и на неё, и на стены с фундаментом.

Сборно-монолитные перекрытия «Домовладелец»

«…Под перекрытиями этого рода подразумеваются плиты, опёртые по контуру, у которых часть бетона между стержнями арматуры заменена легкими вкладышами…», — это цитата из «Справочника инженера-проектировщика» В.И. Мурашёва и В.Н. Горнова, изданного ещё в 1933 г. Как это часто бывает, в поисках решений обратились к западному опыту: Германия и США уже широко применяли в строительстве сборно-монолитные перекрытия. Известные на весь мир , «Ackermann», «Kiffer», «Wenko-Decke» выделялись из общего ряда, создавая индивидуальные конфигурации, размеры изделий, изменяя прочностные и эстетические характеристики своих балок и блоков. Инженеры В.И.Мурашёв и В.Н.Горнов оценили этот опыт и выпустили своё перекрытие с пустотелыми камнями из лёгких бетонов. Война и уклон в сторону типового строительства, в частности, «хрущевок», надолго отложили развитие «сборно-монолитного» направления в нашей стране. Но в последние годы с увеличением индивидуального строительства спрос на сборно-монолитные перекрытия многократно возрос.

Сборно-монолитное перекрытие отличается от традиционных ЖБ плит и целостных конструкций из железобетона:

• более высокими звуко- и теплоизоляционными характеристиками и легким собственным весом (250-340 кг/м²), что позволяет решить проблему нагрузки на фундамент и несущие конструкции здания;
• возможностью монтажа в труднодоступных местах без использования грузоподъемной техники;
• высокой несущей способностью;
• возможностью использования пустот перекрытий для прокладки инженерных коммуникаций;
• отсутствием стяжки и выравнивания полов;
• монолитный пояс на слабонесущих стенах заливается одновременно с перекрытием;
• возможностью перекрытия пролетов сложной формы: эркеров, выступов и пр.;
• возможностью доставки до 250 м² перекрытия (балок+блоков) одной машиной;
• трудоёмкость возведения сборно-монолитного перекрытия не требует высокой квалификации и не превышает показателя 1 чел/час на 1 м².

В состав сборно-монолитного перекрытия входит 4 элемента:

1. Железобетонная или металлизированная балка.
2. Блок-вкладыш.
3. Арматурная сетка 100х100х4(5).
4. Конструкционный бетон.

Железобетонный каркас – представляет собой легкую балку и является основным несущим элементом будущего перекрытия. Их длина выбирается в зависимости от длины перекрываемого пролета. Блоки-вкладыши – укладываются на несущие элементы. Производятся из различных материалов – керамзитобетон, газобетон, полистиролбетон. Сверху укладывается арматурная сетка. Бетон заливается в пустоты между рядами блоков, где расположены балки, и поверх них на 50 мм.

В комплект поставки сборно-монолитных перекрытий «Домовладелец» входят:

1. Железобетонная или металлизированная балка шириной 120 мм, высотой 200 (150) мм, необходимой длины — основной несущий элемент.
2. Блок-вкладыш (керамзито-, полистирол-, газобетонный) высотой 200 (150) мм — выполняет функцию опалубки, а так же улучшает шумо- и теплоизоляцию.

ИНСТРУКЦИЯ ПО МОНТАЖУ и АЛЬБОМ ТЕХНИЧЕСКИХ РЕШЕНИЙ

Железобетонная балка «Домовладелец»

Балка с уже залитым бетонным нижним основанием (120х40мм), высотой 200 (150) мм. Вес 1 погонного метра – 16 кг. Преимущество данной балки – невысокая цена по сравнению с металлизированной (см. Прайс лист). Недостаток бетонной балки: максимальная длина балки 6,5 м.

Металлизированная балка «Домовладелец-Профи»

Конструкторы ООО «Домовладелец-Альянс» разработали (запатентовано) несущую балку с оцинкованным металлическим основанием Домовладелец-Профи, которая существенно отличается от традиционной балки с нижним бетонным основанием и обладает рядом преимуществ:

• возможностью использования любого блока, в том числе газобетонного, любого производителя высотой 200 (150) мм;
• позволяет исключить холодный шов между бетонами, залитыми в разные промежутки времени;
• увеличение длины балки при сохранение высокой несущей способности;
• вес 1 погонного веса балки – от 6 кг.

Блок-вкладыш

В сборно-монолитных перекрытиях используются газобетонные, керамические и прочие блоки. Блок-вкладыш производства ООО «Домовладелец-Альянс» имеет особенные пазы для более надежной фиксации на балке. Пустоты, кроме уменьшения удельного веса, улучшают тепло- и звукоизоляцию. производится два типа блоков-вкладышей:

• Полистиролбетонный блок-вкладыш, имеет массу — 6 кг.
• Керамзитобетонный блок-вкладыш, имеет массу – 14-16 кг.

НДС перекрытий

Для определения общих принципов армирования монолитного перекрытия необходимо понять типологию его работы посредством анализа напряженно-деформированного состояния (НДС). Удобнее всего это сделать с помощью современных программных комплексов.

Рассмотрим два случая – свободное (шарнирное) опирание плиты на стену, и защемленное. Толщина плиты 150мм, нагрузка 600кг/м2, размер плит 4,5х4,5м.

Прогиб в одинаковых условиях для защемленной плиты (слева) и шарнирно опертой (справа).

Разница в моментах Мх.

Разница в моментах Му.

Разница в подборе верхнего армирования по Х.

Разница в подборе верхнего армирования по У.

Разница в подборе нижнего армирования по Х.

Разница в подборе нижнего армирования по У.

Граничные условия (характер опирания) смоделированы наложением соответствующих связей в опорных узлах (отмечены синим цветом). Для шарнирного опирания запрещены линейные перемещения, для защемления – ещё и поворот.

Как видно из диаграмм, при защемлении работа приопорного участка и средней области плиты существенно отличается. В реальной жизни любое железобетонное (сборное или монолитное) является как минимум частично защемленным в теле кладки. Этот нюанс важен при определении характера армирования конструкции.

Расстановка подпорной системы, выставление строительного проёма

1. На время монтажа и бетонирования балки подпираются фиксирующей системой, включающей в себя горизонтальные балки и вертикальные стойки. Горизонтальные балки устанавливаются с шагом не более 1,1 м. Вертикальные стойки устанавливаются с шагом не более 1,5 м.

• в качестве вертикальных стоек – деревянные столбы диаметром 140-160 мм или брус сечением не менее 100×100 мм
• в качестве горизонтальных балок – доски сечением не менее 50×120 мм или брус сечением не менее 100×100 мм

3. При использовании в качестве вертикальных стоек фиксирующей системы столбов или бруса необходимая высота вертикальных стоек может достигаться за счёт клиньев. При этом необходимо обеспечить фиксацию вертикального положения стоек при помощи дополнительных поперечных связей между ними.

4. При установке стоек фиксирующей системы на грунт должны быть приняты меры, исключающие проседание (погружение) стоек в грунт. Для этого стойки устанавливаются на прокладки из досок толщиной не менее 30 мм и размерами не менее 400х150 мм. Допускается в таких случаях использовать в качестве вертикальных стоек деревянные колья, вбитые в грунт до плотных слоёв и имеющие в нижней части дополнительные опоры в виде деревянных брусков, закреплённых на кольях по рельефу грунта гвоздями или саморезами.

5. При работе в условиях переменных температур окружающего воздуха необходимо учитывать возможность размораживания грунта при повышении температуры. Поэтому перед началом бетонирования необходимо повторно проверить места установки стоек фиксирующей системы на грунт.

6. При установке стоек фиксирующей системы на существующее перекрытие, несущая способность последнего должна быть не ниже 400 кг/м2.

7. При монтаже перекрытий с длиной балок более 5 м фиксирующая система должна обеспечить формирование строительного подъёма, который создаст условия для достижения балками проектной формы под действием эксплуатационных нагрузок и предупредит их возможное провисание. В зависимости от длины балок строительный подъём колеблется в пределах 10-25 мм.

8. Строительный подъем формируется за счёт увеличения высоты вертикальных стоек фиксирующей системы. Максимальная величина строительного подъёма обеспечивается в середине балки с постепенным уменьшением от середины балки к её краям. Величина строительного подъёма указывается в проектной документации.

Внимание!

Для устройства фиксирующей системы запрещено использование деревянных столбов, досок, брусков, имеющих дефекты (сучки, гниль и т.п.), снижающие прочность древесины. Запрещено сращивание деревянных элементов фиксирующей системы каким-либо способом.

Армирование плиты перекрытия

В опалубку укладывается пространственный арматурный каркас из 2-х сеток. Армирование выполняется арматурными стержнями A-II или A-III диаметрами от 10-ти до 16-ти мм. Сетки вяжутся с ячейками ≤ 20-ти см с использованием тонкой вязальной проволоки. Соединение стержней по длине осуществляется с 40-ка см нахлёстом. Стыки выполняются с максимальным удалением друг от друга. Совпадение в соседних рядах недопустимо. Армирование должно заходить на кирпичные стены ≥ 15-ти см, а из лёгких бетонных блоков ≥ 25-ти см. При устройстве проёмов их кромки должны обрамляться арматурными стержнями.

Защитный слой бетона в плите перекрытия должен быть от низа нижней, верха верхней сеток и торцов арматурных стержней 25-ть мм. Для этого нижняя сетка укладывается на “сухарики” (тонкие бетонные параллелепипеды с заложенными внутрь отрезками вязальной проволоки) или специальные пластиковые фиксаторы. Для обеспечения фиксированного взаимного расположения сеток по высоте их соединяют стальными хомутами с загнутыми концами, расположенными через метр в шахматном порядке. Для надёжности фиксации можно дополнительно приварить арматурные коротыши. В продаже представлены готовые соединительные элементы для закрепления положения сеток относительно друг друга. Их устанавливают в разбежку с шагом в 40-к см. В промежутках на расстоянии 70-т см от несущих стен установка выполняется через каждые 20-ть см.

Верх необходимого бетонного слоя отмечается прочерчиванием линий по периметру опалубки.

Монтажные работы

Выдержат ли керамзитобетонные блоки плиты перекрытия? На этот вопрос строители отвечают уверенно – да. Принцип монтажа такой же, как на стену из кирпичного материала. Раствор, изготовленный из песка и цемента, создаст нужное сцепление плиты и стен. Разрешается выполнить дополнительное укрепление арматурой.

В работе рекомендуется пользоваться определенными правилами:

• плотность примыкания плит к стенам и равномерное распределение нагрузки обеспечивается растворной массой;
• арматура поможет выровнять поверхность, обеспечит добавочную прочность;
• многие спорят – нужен ли армопояс? Специально его устраивать необязательно, так как толщина керамзитобетонных блоков под плиты перекрытия достаточна, чтобы выдерживать массу плит и создаваемую ими нагрузку. Но в этом случае толщина стен должна быть достаточной, чтобы выдержать нагрузку;
• а как укладывать плиты перекрытия на керамзитобетонные блоки? Исключительно на стены несущего вида, чтобы не вызвать разрушений;
• кладут ли плиты на цокольный этаж? Да, только следует устроить гидроизоляционную прокладку из двух слоев рубероида.

Итак, плиты перекрытия на керамзитобетонные блоки класть можно. Но для этого следует соблюдать некоторые требования, предъявляемые к стене:

• кладка должна отличаться ровностью;
• укладку выполняют в три ряда до перекрытия арматурной сеточкой;
• верхний ряд – тычковый.

При использовании керамзитобетонных блоков под плиты перекрытия для придания объекту надежности устраивают монолитный пояс, толщина которого должна составлять пятнадцать – двадцать сантиметров. С его помощью нагрузка распределится равномерно.

А как положить плиту, если для нее не хватает места? В данном случае элемент перекрытия придется резать, используя болгарку.

По длине резка плит ПК и ПТ запрещается, так как в зоне опираний они имеют дополнительное армирование.

По длине ПБ разрезать можно, так как она изготовлена особым методом.

Распил проводится по отверстиям. Данный способ рекомендован для плит ПК, а вот для ПБ его применять не следует, потому что ширина стен между отверстиями довольно мала.

При монтаже отверстия в точках опор заливаются бетоном, заделываются минерализованной ватой. Таким образом, обеспечивается прочность в местах защемлений.

В любом случае, перекрытие получается надежным. При устройстве второго этажа перегородки из керамзитобетонных блоков на плиты перекрытий можно делать в любых местах.
