Разновидности и пошаговая инструкция по укладке плит перекрытия на ленточный фундамент

Пустотные плиты перекрытия

Пустотные плиты перекрытия являются одним из наиболее распространенных, надежных, прочных и недорогих видов перекрытий. Пустотные плиты перекрытия изготавливаются из тяжелых марок бетона и отличаются наличием внутри пустот в виде труб. Пустоты придают плите большую жесткость на изгиб и позволяют ей выдерживать большие нагрузки. Пустотные плиты перекрытий очень востребованы при строительстве жилых домов, так как они благодаря наличию пустот обладают высокой тепло- и шумоизоляцией. Кроме того, наличие пустот в плите значительно облегчает прокладку коммуникаций при возведении зданий.

Как правильно укладывать плиты перекрытия на стены – технология монтажа

Технология выполнения мероприятий по монтажу панелей перекрытия включает следующие основные этапы:

Ложить плиты перекрытия необходимо на подложку из бетонной смеси

подготовительные работы. Они предусматривают транспортировку и складирование плит на строительной площадке

Важно подготовить опорную поверхность стен и знать, как при необходимости разрезать на части цельные плиты; основные мероприятия по монтажу. Для их осуществления необходимо подготовить грузоподъемную технику, необходимые строительные материалы, инструменты

Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку

Затем следует загерметизировать внутренние полости, произвести укладку и выполнить анкеровку.

Каждый этап имеет свои особенности. Остановимся на нюансах выполнения операций.

Готовимся укладывать плиты перекрытия – подготовительные мероприятия

Подготовка к монтажу панелей перекрытия – ответственный процесс, включающий следующие этапы:

1. Подготовка площадки для размещения грузоподъемного оборудования
2. Доставка приобретенных панелей на стройплощадку и складирование.
3. Подготовка оборудования и инструмента.
4. Разрезание доборных элементов.

Разберем специфику выполнения каждого этапа.

Для подготовки рабочей площадки для расположения крана необходимо выполнить следующие работы:

1. Удалить с поверхности крупные каменистые включения и растительность.
2. Подготовить удобные пути для подъезда автотранспорта с плитами.
3. Проверить плотность почвы, которая не должна быть рыхлой.
4. Спланировать поверхность рабочей площадки.

Плиты перекрытия должны укладываться максимально близко друг к другу

При выполнении строительных мероприятий в весенний или осенний период следует уложить дорожные плиты по всей поверхности площадки для автокрана, чтобы обеспечить устойчивое положение. Транспортировку плит к месту установки осуществляйте транспортным средством требуемой грузоподъемности с длиной кузова, соответствующей размерам изделий. Между панелями на кузове автомобиля установите деревянные подкладки.

Для предотвращения растрескивания важно правильно складировать плиты

Обратите внимание на следующие моменты:

• горизонтальность площадки для складирования;
• установку деревянных прокладок одинаковой толщины.

Важно не допускать касания полых панелей и размещать опорные брусья в вертикальной плоскости. Для выполнения работ потребуется следующее оборудование и инструменты:

Для выполнения работ потребуется следующее оборудование и инструменты:

Для выполнения работ потребуется следующее оборудование и инструменты:

• грузоподъемная техника;
• стропы;
• анкера для фиксации плит;
• массивная кувалда;
• болгарка;
• монтажный лом;
• цементный раствор;
• уровень, мастерок и отвес.

Чтобы в холодное время года плиты не промерзали, торцы необходимо заделывать

Для этого необходимо:

1. Провести мелом черту, соответствующую необходимому размеру.
2. Подложить на участки резания подкладку, затрудняющую откалывание бетона.
3. Выполнить болгаркой рез по проведенной линии.
4. Ударить несколько раз кувалдой по верху плиты.
5. Пробить ломом низ плиты и перерезать арматурные стержни болгаркой.

Завершив подготовительные мероприятия, приступайте к основному этапу работ – монтажу панелей.

Схема укладки плит на поверхность несущих опор

Дальнейший порядок действий:

1. Уложите цементную смесь слоем 2-3 см на торцевую плоскость несущих стен.
2. Закрепите плиту перекрытия за проушины и переместите к месту установки.
3. Направьте ломом панель в нужное положение.
4. Проконтролируйте размер опорной поверхности и опустите плиту.
5. Отсоедините такелажную оснастку и зафиксируйте изделия анкерами.
6. Выполните герметизацию зазора между торцами рядом расположенных плит.

При образовании увеличенного пространства между плитами и стеной следует смонтировать опалубку, уложить арматуру и осуществить бетонирование. Для обеспечения повышенной теплоизоляции осуществите заделку торцевых каналов с помощью минваты, бутового кирпича или бетонной смеси на глубину 20-25 см с каждой стороны изделия. После заделки замажьте каналы цементной смесью.

https://youtube.com/watch?v=cVnkIRfthmk

Заделка швов и закладка пустот

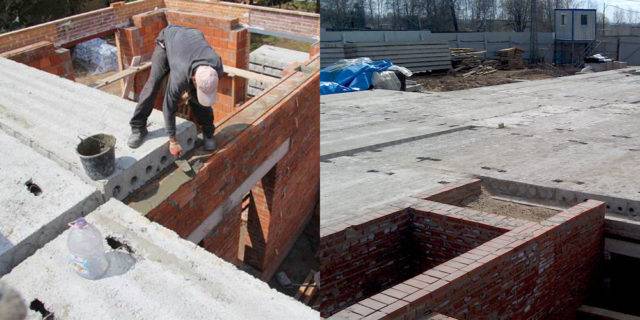

Особо тщательно необходимо выполнять заделку швов между плитами, в противном случае может возникнуть промерзание конструкции или ненужная потеря тепла через такие пустоты в конструкции. Рекомендуется заполнять швы цементным раствором или бетонной смесью из щебня мелких фракций (при значительной ширине шва).

При этом иногда под стык изнутри приходится крепить доску в качестве опалубки. Закрепить ее можно при помощи проволоки, которая подвязывается к уложенному поперек шва обрезку арматуры. Нередко прибегают к дополнительному утеплению стыков пенопластом.

Заделку швов необходимо выполнять сразу после монтажа плит, в противном случае они забиваются строительным мусором, вычистить который практически невозможно. А это может привести к ухудшению изоляции стыков.

Для закладки оставшихся пустот так же можно применять бетонную смесь с установкой опалубки. Небольшие проемы можно заложить кирпичом или шлакоблоком (другими типами блоков). При этом одна часть кирпича должна опираться на фундамент, вторая на плиту перекрытия.

Армопояс

Практически во всех случаях фундамент из плит перекрытия должен быть усилен армопоясом (сейсмопоясом). Он применяется для увеличения устойчивости конструкции, повышает ее жесткость, препятствует образованию трещин в конструкциях.

Армопояс представляет собой монолитную железобетонную конструкцию, которая выливается по периметру фундамент вокруг плит перекрытия. Устанавливается опалубка, укладывается арматура и выполняется заливка бетона.

Если проектом такое усиление не требуется, весь периметр можно выложить кирпичом. При этом нередко прибегают к дополнительному утеплению пенопластом, который укладывается между плитой и кирпичной кладкой. Поверх кирпичной кладки укладывается армирующая сетка и повторно наносится слой цементного раствора, это дополнительно повысит прочность конструкции.

Выполненное таким образом перекрытие считается самым надежным и долговечным, в отличие от деревянных конструкций оно практически не подвержено разрушению, что увеличивает срок службы всего здания.

Что такое армирование перекрытия простыми словами

Монолитное перекрытие необходимо армировать для того чтобы оно стало более прочным и цельным. В результате укрепления конструкция станет единым целым, и будет равномерно распределять нагрузку. Для укрепления используется сетка (для плит перекрытия) или обычная арматура, которая связывается проволокой. Использование специальной сетки позволяет экономить время на монтажных работах.

Процедура армирования выполняется в несколько этапов. На первоначальном этапе выполняются расчеты, и создается проект, в котором учитываются геометрические размеры, все предельные нагрузки и другие технические характеристики. Далее уже подготавливается опалубка и другие дополнительные опорные элементы.

После выполнения всех подготовительных работ начинается укладка сетки в несколько рядов. Количество рядов будет зависеть от толщины плиты и нагрузок, которые будут на нее воздействовать при эксплуатации. Чтобы исключить возможность коррозионного воздействия, сетка располагается на подставках небольшой высоты (25-30 мм). После этого выполняется заливка специальной бетонной смесью. Все выполняется на основе базовых характеристик и показателей, которые указываются в расчетах проекта.

Как укладывать плиты перекрытия на фундамент – виды плит и нюансы технологии

Не всегда начинающие строители имеют полное представление, как правильно уложить плиты перекрытия на фундамент. Несмотря на кажущуюся простоту операции, имеется ряд нюансов.

В монтаже плит перекрытия на фундамент заключается завершение большого этапа строительных работ

Важно знать, что для разграничения цокольной и жилой части строения, используют различные способы монтажа перекрытий:

сооружают цельную плиту из армированного бетона. Для этого производят монтаж опалубочной конструкции, размещают в ней арматурную решетку и выполняют бетонирование. Несмотря на повышенные прочностные характеристики, монолитный вариант отличается увеличенной трудоемкостью и дороговизной, а также требует увеличенного объема бетонной смеси; возводят перекрытия из стандартных плит, произведенных на заводах ЖБИ. Перекрытие, сформированное из отдельных панелей, устанавливается с использованием грузоподъемного оборудования и обеспечивает необходимый запас прочности

При монтаже следует обратить внимание на горизонтальность поверхности фундамента и тщательно заделать швы. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция. Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Повышенной прочностью и используется чаще, чем монолитный вариант обладает сборная конструкция

Они имеют определенные конструктивные отличия:

• полые панели легко отличить по продольно расположенным внутренним полостям. Пустоты имеют круглую или овальную форму. Пустотные плиты отличаются уменьшенным весом, и не создают повышенной нагрузки на фундамент дома. Благодаря наличию внутренних полостей, изделия эффективно шумоизолируют помещение и обладают повышенными теплоизоляционными характеристиками;
• шатровые плиты имеют характерное П-образное сечение благодаря параллельно расположенным ребрам усиления. Ребра усиления повышают жесткость конструкции, увеличивают прочностные характеристики и позволяют ребристым панелям воспринимать повышенные нагрузки. Отличительная особенность ребристых панелей – повышенная стойкость к воздействию деформаций;
• сплошные плиты не имеют внутренних полостей, что легко определить визуально, взглянув на торец изделия. Цельные панели отличаются увеличенным весом и укладываются на усиленную фундаментную основу. Цельная конструкция, усиленная арматурной проволокой, отличается высокими прочностными характеристиками, однако имеет увеличенную теплопроводность.

Плиты перекрытия имеют конструктивные отличия

Следует тщательно изучить технологию монтажа, и обратить внимание на следующие нюансы:

• отсутствие высотных перепадов. При отклонении от горизонтальности до 50 мм, плоскостность поверхности обеспечивается цементным раствором;
• величину опорной поверхности. Размер зависит от материала стен, и составляет 125 мм для кирпичной кладки и 60 мм для железобетона;
• надежность крепления сборных плит. Для фиксации панелей применяют анкерные крепления или соединяют элементы перекрытия за строповочные проушины;
• консистенцию цементного раствора. Следует применять цементно-песчаную смесь без каменистых включений, вызывающих перекосы плит при установке;
• расстояние между противоположными сторонами фундаментного основания. При проектировании фундамента учитывается стандартная длина плит.

Действующие нормативные документы предусматривают возможность установки перекрывающих плит различными методами:

• путем опирания панелей по ширине изделия на две параллельно расположенные торцевые плоскости фундамента;
• способом укладки изделий на П-образный контур, образованный торцевыми плоскостями фундаментной основы.

С опорами по двум сторонам следует укладывать на фундамент перекрытия

Алгоритм действий по монтажу плит:

1. Выполнение подготовительных мероприятий. Они включают доставку к месту монтажа панелей и их складирование, а также обеспечение горизонтальности фундамента.
2. Осуществление работ по монтажу панелей. Для этого подготавливается грузоподъемное оборудование, необходимые инструменты и завозятся стройматериалы.
3. Производство работ по герметизации внутренних полостей и стыков, а также усиление перекрывающей конструкции с помощью анкеровки или дополнительного армирования.

При выполнении каждой стадии работ имеются определенные нюансы. Остановимся на особенностях каждого этапа.

Определенные нюансы имеются при выполнении каждой стадии работ

Раствор для укладки плит перекрытия

Перекрытия бывают цокольные, мансардные, междуэтажные и чердачные. Независимо от места расположения и материала перекрытия должны отвечать определенным требованиям: быть тепло, гидро и звуконепроницаемыми, прочными, жесткими, пожаробезопасными.

Высокими показателями прочности характеризуются монолитные железобетонные перекрытия, которые применяются при возведении крупных объектов и призваны выдерживать большие нагрузки. Железобетонные перекрытия несгораемые и долговечны.

По типу возведения различается монолитная плита перекрытия (их изготавливают на месте) либо сборная плита перекрытия (состоящая из готовых элементов заводского производства).

Соединение бетона и арматуры, позволило сделать конструкцию ЖБИ плит прочной и долговечной, хорошо работающей на изгиб. Без учета веса плиты, расчетная нагрузка не должна превышать, 6,0кПа. Стандартная ЖБИ плита перекрытия должна выдерживать землетрясения силой 7-9 баллов. При строительстве зданий, обычно используют ЖБИ плиты перекрытия стандартных размеров.

Маркировка плит перекрытий

ПК 60-15-10Ат – плита длиной 6 метров, ширина 1,5 метра, допустимая нагрузка – 1000кг/м2.

Основной стандарт толщины от 22 до 30 см. (у плит ППС). Так же они отличаются допустимой нагрузкой на квадратный метр площади. Плиты перекрытия пустотные длина от 3 до 6,3 метров. Плиты ППС до 12 метров.

Технология монтажа плит перекрытия

До монтажа перекрытий проверяют горизонт верхних опорных частей кладки под перекрытия, которые должны находиться в одной плоскости (разница в отметках в пределах этажа не должна превышать 15 мм).

Монтаж панелей начинают от торцовых стен, при этом монтажники находится на инвентарных подмостях (столиках), а последующие панели укладывают на ранее уложенных плитах.

Монтажники кельмами очищают опорную поверхность стен и перегородок, работая с перекрытия или со столика-стремянки, установленного на нижележащем перекрытии.

Накладывают раствор по всей опорной поверхности стены и кельмой расстилают его ровным слоем

Машинист крана поднимает панель и подводит на место укладки.

Где-то на высоте 20-40 см от места отпирания, монтажники направляя руками, ориентируют плиту на укладку. Когда готово, дают команду машинисту крана и плавно опускают панель перекрытия.

Оставляя стропы натянутыми, панель если нужно подправляют монтажными ломиками, проверяют уровнем горизонтальность поверхности и положение панели по высоте.

Ослабляют и убирают стропы.

Если обнаружится, что плоскости установленной и смежных с ней панелей не совпадают более чем на 4мм, панель поднимают краном, исправляют растворную постель и устанавливают заново.

Длина опирания плиты не должна быть менее 12см.

Толщина слоя раствора под плитами перекрытий должна быть не более 20 мм.

3 – несущая стена

Края панелей и плит перекрытий должны надежно опираться на стены. Запрещается оставлять панель в перекрытии при меньшей ширине опоры, чем по проекту. Это может привести к скалыванию бетона у края панелей перекрытий или панелей стен и перегородок, в результате чего панель перекрытия может обрушиться.

Панели перекрытий после выверки закрепляют в соответствии с указаниями в рабочих чертежах: монтажные петли панелей приваривают к анкерам, заделанным при кладке стены, смежные панели скрепляют между собой анкерами за монтажные петли. Продольные швы (стыки) между панелями заделывают раствором, плотно зачеканивая им шов на всю глубину. Стыки панелей перекрытия со стенами заделывают вслед за монтажом перекрытия.

В панелях при опирании их на наружные стены обязательно заделывают пустоты легким бетоном или готовыми бетонными пробками на глубину не менее 120мм. Это делают с целью теплоизоляции, чтобы в местах опирания перекрытий зимой не промерзли стены. Так же заделывают тяжелым бетоном или вкладышами пустоты в панелях, опирающихся на внутренние несущие стены, начиная с третьего перекрытия от верха зданий и ниже. Такая заделка необходима для предохранения опорных частей пустотных настилов перекрытий от разрушения под давлением вышележащих конструкций.

Наименьшая длина опирания в мм плит длиной 6 м

на стальные конструкции – 70 ммна железобетонные конструкции – 75 ммна каменные конструкции – 120 мм

Многопустотные панели перекрытия складируют горизонтально в штабеля высотой до 2.5 метров. Нижний ряд в штабелях укладывают на деревянные подкладки сечением 150-150, 100-100 мм. Последующие подкладки располагают вертикально относительно друг друга, перпендикулярно к пустотам, отступая на 35 сантиметров от края плиты.

Подготовка основания для монтажа

Технология подготовки основания зависит от типа конструкции. Для заводских готовых плит перекрытия наиболее часто применяется ленточный или свайный фундамент. В последнем варианте ЖБ плиту нельзя устанавливать на колонны по 4-м точкам опоры.

Арматура способна в точности воспринять расчетное напряжение исключительно, когда ее концы будут заведены за опору. В противном случае армокаркас безопасно функционировать не сможет, плита увеличит предельный прогиб, как продольный, так и поперечный, что обеспечит аварийное разрушение всех конструкций объекта.

Такой защитный пояс также создается при применении фундаментных блоков. Поскольку они выполняются без армирования, то проявляют слабость при изгибающих нагрузках, возникающих, при укладке плит, из-за того, что опорой выступает не весь блок, а только его небольшая внутренняя часть.

Защитный армированный пояс должен иметь минимальные размеры по толщине 200 мм, а заливаться бетоном В20. Арматурный каркас выполняют из четырех прутьев Д= 10-14 мм, расположенных вдоль периметра фундамента, соединенных вертикально арматурой Д= 6-8 мм.

Перед заливкой армопояса выполняется отсечная гидроизоляция, чтобы влага из грунта не переходила на несущие стены. Также защитный пояс должен иметь внешнее утепление, для защиты конструкции от потерь тепла.

При устройстве армопояса, нагрузка от железобетонных плит распределится равномерно, фундамент приобретет дополнительную прочность на изгиб, поверхность получается более ровной, что даст возможность точнее установить конструкцию перекрытия.

Начинают строительно-монтажные работы по установке ПК с правильного определения места расположения автокрана, в противном случае грунт может сместиться под тяжестью автотехники и выдавить стенку фундамента.

Независимо от типа конструкции в обязательном порядке проводится подготовка и выравнивание внешней поверхности основания:

1. Проверяют верхнюю плоскость основания с применением нивелира.
2. Определяют самую высокую точку армированного защитного пояса.
3. Размещают маяки по периметру дома.
4. Если будет обнаружен перепад высот свыше 5 см, выполняют общую выравнивающую стяжку или только на отдельных участках.
5. До изготовления стяжки на конструкциях из блоков ФБС, необходимо выполнить анкеровку соседних блоков с помощью проволочной скруткой с Д= 4 мм.
6. Если перепадов по высоте несколько, стяжку армируют 2-мя параллельными стальными стержнями Д= 14 мм по общему периметру. Для этого устраивается съемная опалубка из досок.

Правила укладки

Чтобы строение прослужило как можно дольше, надо знать, как правильно класть плиты перекрытия ПНО. Для достижения наилучшего результата соблюдаются следующие правила:

• Укладка выполняется на подготовленное основание. При наличии отклонений по высоте подбирается подходящий способ выравнивания.
• Площадь опоры при укладке на основание из железобетона должен быть минимум 6 см. При укладке на кирпичную кладку размер опорной поверхность увеличивается минимум до 12,5 см.
• Торцевые части плит до начала монтажных работ заделываются с утеплителем, в качестве которого могут использоваться остатки плит минеральной ваты или пенопласт, помещённые в полиэтилен. Допустим закладка пеноплекса (экструдированного пенополистирола). Поверхность замазывается цементным раствором. Это способствует повышению прочностных характеристик плит перекрытия.
• Монтаж выполняют таким образом, чтобы крайние стороны опирались на противоположные. Заделка боковой части выполняется разными методами.

Порядок монтажа строго регламентированИсточник zonaremonta-ufa.ru

• Для корректировки положения плиты используется металлический лом. Для достижения наилучшего результата работа должна выполняться сразу несколькими людьми.
• Фундамент промазывается бетонным раствором толщиной 2 см. Для предотвращения его выдавливания вдоль ленты укладываются пруты арматуры.
• Точно определяется расположение верхней и нижней поверхности, чтобы понять, как класть плиты перекрытия. Под действием эксплуатационной нагрузки нижняя поверхность активно растягивается. Во избежание её преждевременного разрушения, в процессе производства нижний слой подвергается более активному армированию. Верхний слой в процессе эксплуатации сжимается, а потому производители могут отказаться от усиленного армирования.
• Подгонку плит по размеру выполняют по нижней стороне.
• Раствор, который будет использоваться при выполнении монтажных работ, готовят заранее, смешивая компоненты в заданному соотношении и добиваясь равномерной консистенции.

Соотношение компонентов бетонного раствора должно быть выдержаноИсточник gbs-78.ru

Бетонный раствор, заливаемый в пространство между плитами, включает некоторое количество известняка, керамзита, щебня. Наличие пустот недопустимо, так как через них может уйти большой процент раствора, используемого для формирования бетонной стяжки, что существенно увеличит стоимость монтажных работ.

Прислонение плит

Укладывать плиты перекрытия можно только после создания и подписания схемы или проекта постройки, по которой производится раскладка конструкций. Все комплектующие следует подбирать таким образом, чтобы их опирание на стену из кирпича или керамзита было обеспечено максимально плотно. К тому же следует исключить возможные разрывы по ширине.

Минимальные показатели опирания:

• 7 см для изделий, чья длина составляет не более 4 м;
• 9 см для изделий, чья длина превышает отметку в 4 м.

Оптимальным показателем опирания на стену является отметка в 12 см, ее и придерживаются все конструктора и проектировщики покрытий. Эта величина является своеобразной гарантией надежности в случае, если в ходе установки были выявлены несущественные отклонения. Касательно несущих стен следует продумать заранее, так как расстояния между ними должно быть достаточно для укладки используемых плит.

Придерживаемся плану

Правила, которых следует придерживаться:

1. Анкерование обязательно проводится между панелями с использованием несущих конструкций. Их планировка будет зависеть от выбранного проекта.
2. В зависимости от расположения элементов и наличия доступам к торцам конструкций, бетонные заглушки для пустот устанавливаются после либо перед плитами. Более детальную информацию можно получить, ознакомившись с ГЭСН.
3. Необходимые корректировки производятся при помощи лома в первые минуты и с использованием натянутых строп.
4. Пастель раствора должна иметь толщину в 1,5 – 2 см. При этом продольное армирование является обязательным. Для этого используются стержни с круглым сечением 1-1,2 см модели А240.
5. Технологическая карта свидетельствует о том, что опирание на железобетонную конструкцию должно составить 60 мм, а для кирпича 125 мм.
6. Если первоначальный расчет был произведен правильно, то перепадов высоты получиться не должно. Если это произошло, то показатель меньший или равный 50 мм может быть выровнен при помощи обычной бетонной стяжки. Если показатель больше, то дополнительно необходимо использовать армированный пояс, который заливается непосредственно в опалубку.
7. Панели укладываются исключительно на подготовленное и выровненное основание фундамента.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

• Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
• Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
• Длительный срок эксплуатации основания.
• Такой фундамент можно считать основой для строения с любой этажностью.
• Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

• повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
• в связи с неглубоким заглублением основания требуется проведение точных расчетов;
• Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
• Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Важные моменты

Укладка плит перекрытия должно производиться на идеально ровную поверхность, поэтому при возведении последнего ряда кладки следует регулярно использовать рулетку, которая позволит измерить точное расстояние от выбранной отметки до верха стен. Показатель для каждого из углов должен быть одинаковым. Исходя из вековой практики можно с уверенностью сказать, что большинство строителей этим правилом пренебрегают, в особенности, если лицевая и забутовочная кладка производятся одновременно. При этом никак дополнительных расчётов не производится. Анкеровка плит перекрытия проводится в любом случае.
