Ручной штроборез для газобетона: описание и изготовление своими руками

Как сделать штроборез для газобетона своими руками

Вопрос, как своими руками сделать штроборез по газобетону, решается очень просто. Изготовить несложное устройство можно тремя способами: со сваркой и без неё. Во всех случаях для этого можно использовать: водопроводную металлическую трубу, профилированную трубу. При наличии сварочного аппарата возможно собрать конструкцию из строительной арматуры.

Делаем штроборез с помощью сварки

Свариваем рукоятку согласно чертежу. Верхний конец (расположенный под углом 60 °) можно загнуть или приварить. Нижняя Т-образная рукоятка – делается только с помощью сварки. Общая длина заготовки 1 000 – 1 200 мм.
Отрезав ещё один конец трубы длиной 50-100 мм, привариваем его под углом, удобным для штробления. Диаметр полученного резака подбирается в зависимости от ширины нужной штробы. Обычно это 150-150 мм.
При необходимости подгибаем полученный штроборез в более удобное положение.

Делаем штроборез без сварки

Самодельный штроборез без сварки изготавливается из металлической водопроводной трубы диаметром: 1 / 2, 3 / 4 или 1 дюйм (D: 21,3, 26,8, 33,5 мм.) и коронки по дереву. Заменить трубу возможно металлопрофилем 20*40 мм. Отличие от предыдущего варианта заключается в отсутствии нижней (давящей) ручки.

Загибаем нижнюю часть трубы под нужным углом.
В месте крепления резца делаем пропил на глубину, равную ширине режущего полотна.
С противоположной стороны просверливаем отверстие D – 4 мм.
Пассатижами выгибаем коронку, придаём ей форму прямостороннего треугольника с закругленной вершиной. В нижней части сверлим отверстие D – 4 мм.
Полученную заготовку вставляем в прорезанный паз.
Фиксируем кровельным саморезом под 8 мм. головку.

Делаем штроборез за 5 минут

Самый простой вариант инструмента делается из отрезка перфорированной строительной ленты. Устройство не подойдёт при больших объёмах, но вполне сгодится для того, чтобы сделать несколько штроб.

Отрезаем полосу, длиной 400-500 мм.
Сгибаем её пополам.
В месте загиба формируем закругление, конфигурация которого подходит под нужный размер штробы.
Прямые концы подматываем изолентой, снижая вероятность повреждения рук.

Виды штроборезов для газобетона

Все приспособления для штробления газобетона классифицируются на электрические и ручные. Если вопрос приобретения первого очевиден: покупка или аренда, второй возможно сделать самостоятельно. Займёт это не более одного часа.

Ручные

Газобетон отличается от обычного бетона низкой плотностью, присущей ему благодаря ячеистой структуре. Эта характеристика позволяет сделать канавки нужного размера с помощью простого, ручного приспособления. Цена ручного штробореза 500-1 000 руб. или час потраченного времени, чтобы сделать его своими руками.

Электрические (фреза по газобетону для дрели)

К электрическим инструментам, применение которых возможно для штробления газобетона относится несколько вариантов:

Электроштроборез – специальный инструмент, оснащённый двумя параллельно расположенными дисками, задающими глубину и ширину штробы. В один проход оставляет 2 полосы, промежуток между которыми легко выбивается лопаткой перфоратора или ручным способом. Цена: от 2 500 руб. Недостаток – много пыли, преимущество – возможность регулировки глубины и ширины дисков.
Ручная циркулярка, болгарка – недостаток работы инструментами заключается в вероятности травматизма. При обработке неоднородного материала (прохождении кладочного шва), он может сорваться. Много пыли.
Перфоратор, дрель – по намеченной линии, на расстоянии 15-20 мм, высверливаются отверстия. Промежутки между ними выламываются зубилом или лопаткой перфоратора. Преимущество в меньшем количестве пыли, чем при работе с электрическим штроборезом или болгаркой. Минус в неровной траектории борозд.
Заключительный вариант считается наиболее простым и действенным способом штробления газоблока. Специальная насадка-фреза для дрели имеет преимущества всех перечисленных способов: мало пыли, прямые линии, низкая цена. При наличии самодельного станка-станины, по скорости ничем не отличается от работы с электрическим штроборезом. Единственное условие – использование мощного инструмента, постоянная боковая нагрузка на редуктор электрооборудования может стать причиной его поломки.

Инструмент для штробления газобетона

Газобетонные блоки благодаря своей ячеистой структуре технологичны в монтаже. Например, отрезать часть блока нужного размера или выполнить скос можно с помощью ножовки по дереву, а отверстие нужного размера — с помощью сверла или коронки. Выполнение штробы в блоке или стене является аналогичной операцией, для которой применяется свой инструмент. Подбор необходимого инструмента для штробления стен зависит в основном от объема планируемых работ.

Профессионалы предпочитают пользоваться электрическими штроборезами, имеющими полный набор функций для любого вида работ. Некоторые работы можно выполнить с помощью имеющихся в хозяйстве перфоратора, болгарки или дрели. В качестве инструмента в этом случае используются их стандартные насадки — алмазный круг, ударное зубило, фреза. Также для ручной работы с газобетоном давно опробованы простые по конструкции, эффективные в работе, недорогие и доступные в приобретении штроборезы.

Изготовление ручного штробореза

Рабочей частью ручного штробореза является скребок, для изготовления которого можно использовать водопроводную трубу или полосу.

Диаметр трубы должен соответствовать ширине паза. От нее отрезается кусок длиной 100-120 мм, один край которого обрезается под углом 45°. Полученный скребок приваривается к рукоятке под углом 30-40°, чтобы обеспечить оптимальный угол при протяжке инструмента.

В качестве полосы можно использовать монтажную перфорированную полосу, пилу от коронки по дереву или кусок гибкой механической пилы. Выбранный материал нужно согнуть в форме треугольного скребка с закругленными углами, с помощью сварки закрепить между собой свободные концы и приварить под нужным углом к рукоятке.

Для рукоятки используется водопроводная труба, стальная арматура или полоса. Лучше изготовить по образцу заводского штроборез с 2 рукоятками — для прижима и для протягивания. Форма ручек может быть самой разной, расстояние от скребка до прижимной ручки составляет примерно 200 мм, расстояние между прижимной и протяжной ручками — примерно 300 мм.

Изготовление электрического штробореза

Производительность штробления, сравнимую с использованием фирменных штроборезов, проще всего получить доработкой болгарки. Ее мощности хватит для резки газобетона 2 алмазными кругами, установленными с нужным зазором. Производители еще не предложили такую востребованную строителями форму инструмента, так что разрабатывать способ крепления в этом случае приходится индивидуально под имеющуюся болгарку.

Доработка конструкции заключается в изготовлении дополнительных деталей для установки и крепления двух дисков. При небольшой ширине паза под прокладку электропроводки нужна будет дополнительная прижимная гайка с буртиком для установки второго диска. Ею закрепляют первый диск, а второй зажимают штатной гайкой. Для широкого паза придется изготовить дистанционную шайбу и новую прижимную гайку для обеспечения ее закручивания минимум на 5-6 витков резьбы.

Следующий шаг доработки относится к обеспечению нормальных условий работы. Резка газобетона электрическим инструментом связана с образованием большого количества строительной пыли, для чего профессиональные штроборезы оборудованы защитным кожухом со специальным патрубком для пылеотсоса. В какой-то мере это устройство может заменить пылесос, но при его отсутствии лучше доработать и защитный кожух болгарки.

Нижняя сторона кожуха в месте выхода дисков обрезается по плоскости, по периметру которой приваривается фланец шириной 10-15 мм из полосы толщиной 4-5 мм. Фланец служит в качестве опоры при протяжке штробореза по поверхности, а высота выступания дисков должна обеспечить требуемую глубину канавки. Для регулировки глубины реза на фланец можно устанавливать дополнительные пластины.

Патрубок для пылеотсоса можно выточить или сделать из куска водопроводной трубы, а устанавливать необходимо в передней по ходу протягивания части кожуха. Для удобства в работе необходимо переустановить и ручку крепления болгарки на корпус кожуха. Для этого в удобном месте к нему приваривается гайка нужного размера.

Ошибки при выполнении работ

Электротехнические работы всегда требуют особого внимания. Недосмотры и головотяпство могут привести и к пожару, и к поражению током. Если вы не уверены в своих силах, сомневаетесь, проконсультируйтесь у знающего человек или пригласите специалиста. Но, если рука тверда, а разум ясен – то смело вперёд.

Есть ряд распространенных ошибок, допустить которые может не только новичок, но и опытный домашний мастер.

Рассмотрим их:

покупать надо только качественные товары – как известно, скупой платит дважды;
брать расходники и материал с запасом – возможен брак, неправильный расчёт, причём это может случиться в самый неподходящий момент: магазин закрыт, а если и открыт, то, что надо закончилось;
отсутствие схемы разводки или вариант «на глазок»;
канавка получилась слишком глубокой – придется увеличить количество гипсового раствора;
игнорирование использования индикаторов старой проводки – поражение током обеспечено;
проверять тестером наличие фазы при монтаже выключателя – если вы разорвете ноль, то, в фазном всегда будет ток, даже если тумблер выключен;
неверный подбор сечения кабеля – не справится с нагрузкой;
штробление «по косой» – запрещено;
использование перфоратора или штробореза на неподходящем покрытии – например, гипсокартон или дерево. Или зубило и молоток – на бетонном. Критичного ничего в этом нет, но со стороны выглядит смешно;
несоблюдение мер личной безопасности – может привести к нанесению вреда здоровью;
использование неисправного инструмента или дешёвых комплектующих к ним – приведет к преждевременному износу аппарата.

Прежде, чем приступать к штроблению, ознакомьтесь со всей информацией о правилах проведения подобных работ, нарисуйте схему, убедитесь, что каждый выключатель, каждая розетка присутствуют в нужном количестве и на нужном месте. Не скупитесь на покупку качественных материалов. Расходники приобретайте с запасом. Не забудьте о собственной безопасности, приобретите защитные очки и респиратор. Трезво оцените свои силы, обдумайте все нюансы предстоящих работ и только, если твердо уверены, что справитесь, приступайте. Существует и другой вариант: пригласить проверенного специалиста, который сделает всю необходимую работу «без шума и пыли». В любом случае, владение информацией позволит вам владеть ситуацией.

Виды приспособлений

Штроборез — это специальное приспособление, предназначенное для выполнения канавок (борозд) на твёрдых поверхностях. Основное его применение — изготовление штроб для дальнейшей укладки в них электропроводки. Используя этот инструмент, можно делать углубления нужной толщины и глубины, при этом выделение пыли будет минимальным, особенно если сравнивать с работой угловой шлифовальной машинки.

Существуют два типа приспособления:

электрический;
ручной.

Электрическое устройство обладает высокой скоростью работы и возможностью прорезать прочные стены даже из железобетона, но в то же время оно характеризуется шумной работой, большим количеством образующейся пыли (для удаления используется пылесос), высокой стоимостью. Второй же тип отличается низкой ценой, мобильностью, безопасностью в использовании, отсутствием пыли, для его работы не требуется электроэнергия. Именно ручной тип и используется чаще всего в качестве штробореза для газоблока.

Вам это будет интересно Особенности применения и монтажа коаксиального кабеля

Конструкция электробороздодела, по своей сути, напоминает работу «болгарки». Только, в отличие от неё, работа с ним намного безопаснее, а края реза — чище. Основными элементами конструкции электроштробореза являются:

высокоскоростной мощный двигатель;
направляющая ручка;
задние ролики;
защитный кожух;
визирная планка.

На шпиндель надевается пара алмазных дисков, расстояние между которыми и определяет ширину борозды. При включении устройства в электросеть запускается двигатель, приводя в движение шпиндель с дисками. Устройство плавно подносится к стене и после первых пропилов погружается на глубину, соответствующую выступающей части кругов над направляющей. Далее, ориентируясь по визирной планке, аппарат толкается вперёд с небольшим усилием по предварительно начерченной линии будущей штробы. Как только пропил будет закончен, инструмент отключается, а место прорези с помощью зубила и молотка легко освобождается от остатков газобетона.

Ручной тип представляет изогнутую трубу, напоминающую салазки. Она имеет рукоять и держатель для рук. На противоположном торце трубы с помощью болта закрепляется двухсторонний резец. С помощью силы пользователь надавливает на держатель, а за рукоятку тянет на себя. В результате резец врезается в материал, снимая поверхностный слой и образуя паз.

Использование штробореза

Перед тем как начать обработку стен, следует выяснить, из какого материала они изготовлены, и выбрать инструмент для штробления стен под проводку.

Наличие профессиональных принадлежностей значительно облегчит работу. Это могут быть:

штроборез;
молоток и зубило;
перфоратор;
болгарка.

Штроборез является самым эффективным инструментом. Его устройство предназначено именно для изготовления борозд в стенах. Это болгарка, снабжённая двумя дисками, которые расположены параллельно. Выполнение штробы нужного размера осуществляется засчет регулирования зазора между ними. Фиксатором выставляется одинаковая глубина канала по всей длине. При использовании других инструментов получаются перепады.

Недостатком является то, что в момент его применения образуется много пыли. В основном все штроборезы оснащены зажимами, при помощи которых к аппарату крепится труба пылесоса. Это необходимо для удобства удаления ненужного материала. Борозда под электропроводку изготавливается намного быстрее, так как режется за один проход.

Как сделать штроборез из болгарки

Стоит отметить! Электрический инструмент обладает непревзойдённой производительностью, по сравнению с ручным приспособлением. Шлифмашина, известная в народе, как болгарка, может стать отличным штроборезом.

Чтобы сделать бороздодел на базе болгарки, понадобится усовершенствование крепления пильных дисков на ведущем валу электроинструмента. Здесь нужно воспользоваться токарным станком для того, чтобы выточить втулку и круглые гайки, или заказать эти детали у профессионального токаря.

Штроборез из болгарки

Сложность конструкции состоит в том, чтобы на вал болгарки установить два пильных диска с алмазным покрытием. Диски должны находиться на расстоянии друг от друга минимум 20 мм. Если сделать высокую втулку, то ширину между резами можно будет регулировать с помощью гаек и шайб.

Пошаговые действия:

Втулку крепят на валу;
Первый диск крепят как обычно;
Одевают регулировочную шайбу. Подбирая шайбы, устанавливают ширину зазора между дисками;
Ставят второй круг, сверху затягивают крепежной гайкой.
Дополнительно расширяют защитный капот или ставят новую крышку.
В ней делают отверстие, в которое вставляют патрубок шланга пылесоса.
Пылесос включают одновременно с болгаркой. Отсос пыли значительно понизит содержание в воздухе мелких частиц бетона, кирпича или газобетона.

Устройство отсоса пыли

Виды штроборезов для газобетонных стен

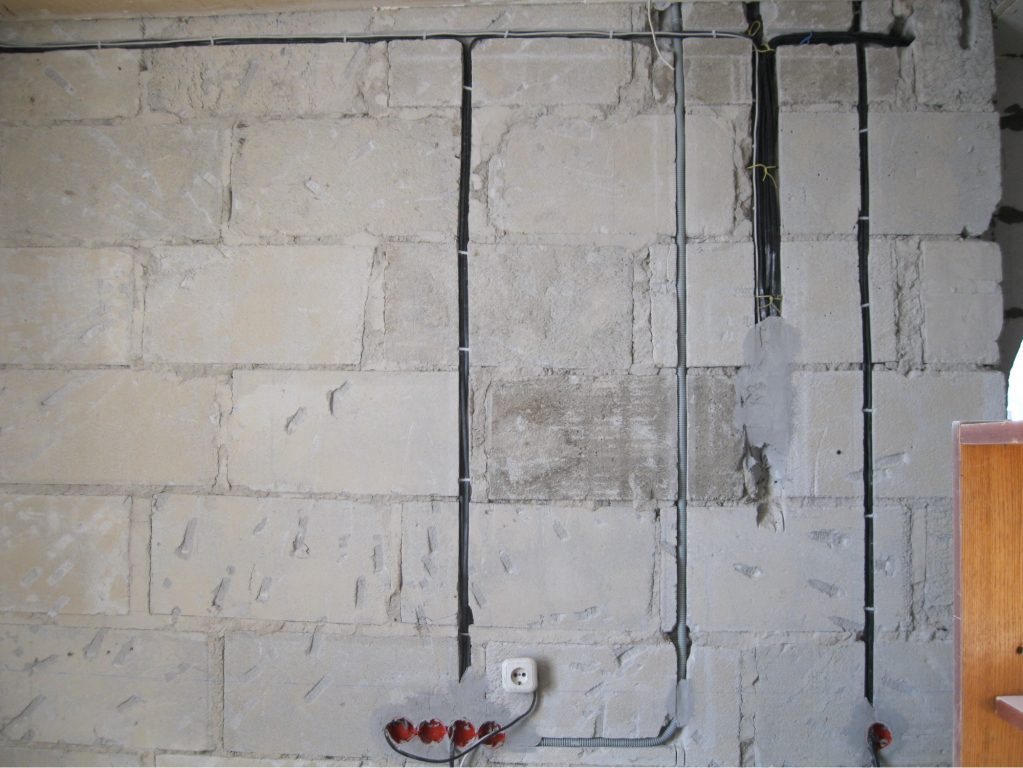

После прокладки коммуникаций в штробы, выемку заделывают обычным раствором. И чем ровнее будет штроба в газобетоне, тем меньше смеси понадобится для ремонта, и тем аккуратнее получится работа.

Конечно, вы можете использовать перфоратор, болгарку или молоток с зубилом. Но все эти приспособления создают значительное ударное или вибрационное воздействие на поверхность, в результате которого можно получить сколы и трещины.

Так, чем штробить газобетон, чтобы выполнить работу быстро и аккуратно?

Электроинструмент

Электрический штроборез – инструмент довольно дорогой. Он используется для устройства бороздок и в более твердых материалах, таких как кирпич или железобетон. Внешне он похож на болгарку, но имеет не один, а два диска, устанавливаемых на заданном расстоянии друг от друга.

Это профессиональный инструмент, и вряд ли есть необходимость приобретать его для однократного применения. Тем более в вашем случае, когда требуется штробление газобетона.

Но на всякий случай перечислим, на что обратить внимание при выборе:

Предельные расстояния (максимальное и минимальное) для установки дисков.

Диаметр диска. От этого параметра зависит возможная глубина штробы.
Мощность двигателя, количество оборотов.

К любому электроинструменту прилагается инструкция, в которой есть сведения об этих и других характеристиках прибора.

Ручной инструмент

Если цена электроинструмента вас не устраивает, купите ручной – он гораздо дешевле.

Это очень простое устройство, представляющее собой изогнутую металлическую полоску или трубку с режущим элементом и двумя рукоятками – для прижима и для движения. Но оно подходит только для газобетона – более прочные материалы ему не «по зубам».

Вам нужен инструмент именно такой формы. Есть и другой вариант, у которого базовая трубка изогнута по-другому, и ручки закреплены под иным углом.

Такой штроборез по газобетону ручной предназначен для работы по горизонтальным поверхностям. Им делают штробы в блоках во время кладки стен для прокладки в них арматурного пояса.

Работать ручным инструментом очень просто:

Размечаете на стене линию штробы;
Прикладываете к началу линии режущий элемент штробореза;
Беретесь одной рукой за рукоятку над режущим элементом и надавливаете на него, а другой тянете инструмент за нижнюю рукоятку.

Этапы штробления стены перфоратором

После выполнения разметки приступают к штроблению. Сначала вдоль уже размеченных линий просверливают ряд отверстий, расстояние между ними должно составлять 1.5-2 см. После сверления с перфоратора снимают сверло, вместо него ставят другую насадку – лопатку. Инструмент переключают в режим удара, просверленные отверстия соединяют друг с другом. На гипсовых стенах соединение выполняют при помощи сверла.

При штроблении перфоратором рекомендуют работать аккуратно, ровно и без рывков. Если неправильно наклонить лопатку, можно отбить часть стенки. У многих владельцев этого инструмента имеется специальная насадка для проделывания штробов, тогда заранее просверливать в стенах отверстия нет необходимости. Приступая к работе, надо иметь в виду, что сделать все точно и как положено могут только опытные профессионалы. После штробления приступают к выполнению гнезд для подрозетников. Для этого понадобится специальная коронка.

Эти детали изготавливают с разной напайкой, в зависимости от того с какой стеной придется работать:

для бетонной— алмазная;
для кирпичной – победитовая.

Сначала надо применять сверло, которым на месте намеченных подрозетников делают центровочные отверстия. На перфоратор устанавливают коронку для проделывания более глубокого диаметра. Если углубление дается с трудом, сверлом по всей окружности будущего гнезда делают маленькие отверстия. Потом опять вставляют коронку и продолжают работать.

При проделывании отверстий коронкой с алмазной напайкой не рекомендуют использовать инструмент в режиме удара. Как только гнездо будет готово, вместо коронки ставят лопатку или сверло, чтобы в гнезде убрать остатки материала.

Далее приступают к заделке проштробленных канавок. Некоторые предпочитают прятать проводку в защитную гофрированную трубку. Заделывать канавки желательно раствором, которым штукатурили стены. В таком случае места заделки штроб не будут отличаться. Прежде чем начинать штукатурить, канавки тщательно обрабатывают пылесосом, потом проходят по ним кистью и загрунтовывают. Если из них ничего не выпирает, заделывают штукатуркой.

Как сделать штроборез из болгарки своими руками

Два основных отличия болгарки от штробореза — это удлинённый шпиндель и кожух с пылеотсосом. Покупать готовый штроборез слишком дорого. И если вам нужно проложить несколько коммуникаций в квартире, то нет смысла тратить столько денег. Можно сделать бороздодел самостоятельно из болгарки.

Для установки двух дисков на болгарку вам понадобится вторая прижимная гайка:

Снимите посадочную шайбу со шпинделя болгарки и сточите её, чтобы она стала тоньше. Тогда вторая прижимная гайка лучше закрутится на шпинделе. Можно не стачивать, а просто купить более тонкую шайбу от другой модели болгарки.
Посадочная шайба, которую надо сточить
Установите первый диск и закрутите прижимную гайку.
Первый диск установлен
Сверху наденьте второй диск и зафиксируйте его другой гайкой.
Два диска на болгарке

Такой штробы вполне хватит для прокладывания кабеля в бытовых условиях. Но если вам этого не достаточно, то можно увеличить ширину. Возьмите удлинённый шпиндель и произведите установку дисков, как на штроборезе. Если нет шпинделя, то можно пойти другим путём:

Изготовьте на токарном станке удлинённую гайку с внутренней резьбой, как у шпинделя болгарки и наружной резьбой под прижимную гайку, которую тоже надо изготовить. Возьмите несколько шайб для регулировки ширины штробы.
Удлинённая гайка с шайбами навинчивается на шпиндель
Закрутите удлинённую гайку на шпиндель болгарки.
Установите первый диск. Потом необходимое количество шайб и второй диск.
Зафиксируйте конструкцию прижимной гайкой.
Удлинённая гайка с дисками и шайбами в сборе

Теперь нужно сделать специальный кожух для вашей болгарки.

Готовый фабричный кожух для болгарки

Защитный кожух с регулятором глубины и пылеотсосом можно купить или сделать самостоятельно по определённым размерам.

Высота и длина кожуха для штробореза

Расстояние D1 от кожуха до диска со стороны пылеуловителя 45–50 мм. Его нельзя делать сильно прижатым к кругу. Противоположный зазор D2 между диском и кожухом 15–20 мм. Размер A кожуха складывается из этих зазоров и диаметра алмазного диска D: A = D1 + D + D2. Высота B кожуха больше диаметра диска D на 1 см: B = D + 1. Длина и ширина платформы должна выступать за пределы кожуха и болгарки на 5–10 мм. Штуцер для прикрепления шланга устанавливается в передней части кожуха, так как диск вращается по часовой стрелке и штроборез двигается вперёд. Пыль будет напрямую залетать в отверстие штуцера, не делая круги внутри кожуха. Можно установить патрубок для пылесоса в задней части кожуха, тогда болгарку нужно закрепить справа.

Циркуляция пыли во время работы штробореза

Для изготовления кожуха вам понадобятся: кастрюля радиусом не меньше размеров A и B на чертеже, профильная труба, металлический лист толщиной 1,5–2 мм, хомут с посадочным диаметром штатного кожуха болгарки, сгон диаметром 1 дюйм с четвертью, сантехнический отвод диаметром 40 мм.

Чтобы сделать подошву, возьмите профильную трубу. Разрежьте её вдоль и сварите перпендикулярно две части.
Подошва из профильной трубы
Из металлического листа вырежьте щёки и приварите к подошве.
Возьмите кастрюлю и разрежьте её.
Кастрюля разрезана под кожух
Сделайте отверстие в днище диаметром, как у штатного кожуха болгарки.
Отверстие с диаметром, как у штатного кожуха болгарки
Приварите хомут.
Хомут приварен к отверстию
Отрежьте часть кастрюли ниже отверстия. Вырежьте из металла усилитель и приварите его.
Хомут и усилитель приварены к кастрюле
Из металлического листа сделайте боковину для кожуха.
Боковина для кожуха
Приварите её к кастрюле.
Боковина приварена к кастрюле
Из сгона вырежьте штуцер и приварите его к отверстию в кастрюле.
Штуцер из сгона приваривается к отверстию в кастрюле
Возьмите сантехнический отвод и наденьте его на патрубок. Благодаря внутренней резинке отвод крепится прочно и поворачивается в любую сторону. В него будет входить шланг от пылесоса.
Пластиковый отвод закреплён на патрубке кожуха
В верхней точке кастрюли просверлите отверстие и закрепите болтом любую рукоять. Например, деревянную.
Болт для рукояти закреплён в верхней части кастрюли
Вставьте ролики в подошву и зафиксируйте стопорными шайбами. Для регулировки глубины реза используйте винт с контргайкой Соберите устройство.
Кожух в сборе с болгаркой

Болгарка вставляется в кожух со стороны хомута.

Видео: изготовление штробореза своими руками

Зная основные элементы штробореза, можно без особого труда сделать его самостоятельно. Для безопасности работы кожух должен быть изготовлен из жёсткого материала, чтобы при срыве или разломе диска не получить травму. При соблюдении размеров кожуха пылеотведение будет работать эффективно.
