Изготовление садового измельчителя своими руками

Модели садовых измельчителей

Измельчитель для сада Викинг

Данный аппарат для измельчения отходов садоводства поставляется на рынок в нескольких комплектациях:

• Электрический с режущими ножами,
• Электрический с измельчающими ножами,
• Комбинированный,
• Измельчитель с бензиновым мотором.

Мощность устройства зависит от модификации: самые сильные и производительные аппараты с бензиновым двигателем. Они способны перемолоть ветки до семи сантиметров в диаметре, справляются с твердыми стеблями камыша, любой ботвой и соломой. Бытовой измельчитель GE 135 с электрическим приводом подходит только для измельчения травы и сучьев. Невысокая производительность компенсируется низким уровнем шума во время работы.

Измельчитель для сада Bosch

Измельчитель веток, травы, сучьев и соломы Bosch имеет несколько вариаций:

• AXT 2000,
• AXT 2200,
• AXT 25,
• AXT 25D.

Различаются измельчителя травы мощностью и производительностью. Так, самый маленький измельчитель, AXT 2000, за час способен переработать до 80 кг отходов, а самый большой, AXT 25D, до 180 кг.

Измельчители имеют несколько особенностей:

• Ножи отличаются остротой и долговечностью, изготовлены с применением лазерной технологии,
• Высокую производительность измельчения обеспечивает воронка и толкатель для сырья,
• Небольшая масса аппарата,
• Двигатель работает со скорость от 3600 оборотов в минуту.
• В зависимости от модели, аппарат способен справиться с ветками и сучьями толщиной от 3,5 до 4,5 см.

Измельчитель для сада Зубр

Измельчитель для садовых отходов Зубр отличается бесшумностью работы и оснащен мощным двигателем. К преимуществам аппарата можно также отнести:

• Специальные прочные ножи из твердой стали,
• Безопасность во время работы: измельчитель имеет защитную шторку и блокировку включения,
• Защиту от перепадов напряжения,
• Специальная сложная конструкция редуктора обеспечивает быструю переработку любых отходов,
• Защита от перегрева во время работы,
• Автоматическое затягивание сырья,
• Зубчатый режущий диск,
• Возможность регулировки степени помола,
• Возможность управления направлением вращения ножей,
• Съемное основание,
• Большой радиус колес обеспечивает хорошую мобильность,
• Большой объем приемной емкости.
• Двигатель вращается со скорость 2900 оборотов за минуту. Максимально за час устройство может переработать до 150 кг отходов.

Измельчитель Makita

Аппарат для переработки садовых отходов разработан специально для небольших дачных участков. Отличается он мобильностью и компактностью. Несмотря на свои небольшие размеры, аппарат способен за час работы перемолоть до 140 кг отходов. Дополнительные плюсы устройства:

• Простота в использовании,
• Двигатель оснащен охлаждающей системой,
• Устройство контроля заполненности бака,
• Съемная крышка рабочей камеры.
• Мульчер Bomet

Мощный и высокопроизводительный мульчер-прицеп, работающий в паре с трактором. Прицеп оснащен специальной трехточечной системой крепления. Предназначен мульчер для переработки стерни на убранной целине, для мульчирования пастбищных угодий и полей. Подходит мульчер и для измельчения веток и сучьев различных кустарников и деревьев. Гидравлический сдвиг на сорок сантиметров делает прицеп очень маневренным. Дополнительно мульчер можно оснастить ножами для кошения травы. Технические характеристики мульчера:

• Ширина захвата — два метра,
• Число ножей — 64,
• Ротор делает 1620 оборотов в минуту.
• Число бичьев для помола — 32,
• Максимальный диаметр веток для переработки — 3 см,
• Масса аппарата — 540 кг,
• Требуемая для работы мощность — 60 лошадиных сил.
• Измельчитель Wolf-Garten

Один из самых простых и самых мощных аппаратов для переработки садовых отходов. Подходит для больших объемов работы, и способен перемалывать не только мягкие материалы, но и сучья до четырех сантиметров в диаметре. Этот измельчитель универсальный оснащен большой принимающей воронкой и автоматическим затягиванием веток. Работу устройства обеспечивает электрический мотор, мощностью два с половиной киловатта, который имеет встроенную систему защиты от перепадов напряжения и непроизвольного выключения. Аппарат довольно устойчивый, а вес всего тридцать пять килограмм.

Мульчер MTD ROVER

Измельчитель пожнивных остатков оснащается только бензиновым двигателем. Отличительная особенность — имеет две камеры для загрузки сырья. Верхний бункер предназначен для веток, а в нижний затягивается опавшая листва, трава, ботва растений. Весит измельчитель пожнивных остатков 75 кг. Для большего удобства в использовании измельчитель оснащен прочной рамой и парой колес.

Как сделать измельчитель травы из болгарки своими руками

Чтобы самому сделать из болгарки измельчитель травы, потребуется труба диаметром 15 см для вывода мульчи, металлический профиль 2*5 см для каркаса и емкость вместимостью 20л.

Порядок изготовления:

1. Готовят емкость. С одной стороны снизу делают отверстие диаметром 15 см, чтобы была возможность установить отвод для мульчи. На расстоянии 5 см от отверстия крепят отрезок из уголка 2*2 см. Длина детали равна радиусу емкости. Это ограничитель для травы. Он не позволит уже готовой мульче оставаться в ведре и будет подталкивать ее к выходу. Делают ножи из диска для циркулярной пилы. С одной стороны закругляют и затачивают.
2. Рабочие ножи приподнимают так, чтобы они не опускались перед ограничителем. Поверх устанавливают крышку с отверстием внутри диаметром 15 см. Эта деталь позволит удерживать траву, она не будет под воздействием двигателя выскакивать из емкости.
3. Сваривают каркас из металлического профиля 2*5 см. Высоту подбирают из личных предпочтений, но не ниже 30 см. Каркас напоминает табурет. С одной стороны к ножкам крепят основание для установки болгарки. Его изготавливают из листовой стали толщиной 3 мм. Саморезами укрепляют болгарку к основанию в горизонтальном положении, втулкой вверх.

Для удобства работы измельчитель помещают возле компостной кучи. Выводной кожух вставляют в отверстие компостера и приступают к изготовлению мульчи. Болгарку подключают к электричеству. Включают максимальный режим работы и начинают засыпать траву, ботву и ветки в емкость-приемник.

Чтобы измельчитель травы прослужил дольше, корпус уплотняют листовым железом поверх емкости и окрашивают краской

Внимание! Во избежание травм приемник делают выше, чем длина руки человека. Так при загрузке травы нет риска случайно задеть ножи и покалечиться.

Изготовление дискового измельчителя

Сделать такой агрегат несложно. Чтобы сделать самодельный дисковый измельчитель веток понадобится следующий набор материалов:

• Листовой металлопрокат толщиной 4 мм для изготовления бункера и защитного кожуха.
• Крепежные метизы.
• Полоса толщиной из крепкой, закаленной стали на изготовление ножей. Можно использовать рессору из грузового автомобиля.
• Металлопрокат для изготовления рамы. Идеально подойдет профильная или круглая труба, также можно подобрать готовый остов.
• Маховик или материал для его изготовления.
• Вал диаметром 20 мм. Можно приобрести готовый или заказать токарю.
• Два 307 подшипника.
• Обоймы подшипников, которые в последующем будут приварены к раме.

В домашних условиях выполнить такую работу невозможно, понадобится помощь токаря-фрезеровщика. Из рессоры или полосы вырезаются ножи и прикрепляются к маховику с углом наклона в 30 градусов. Затем изготавливается рама и загрузочный бункер. Собирается воедино конструкция из ножей, маховика, вала, подшипников, их обойм и рамы.

Устанавливается защитный кожух и загрузочный бункер. Финальный аккорд — установка двигателя и соединение его с рабочим органом посредством ременной или прямой передачи. В случае выбора ременной передачи необходимо предусмотреть механизм регулировки натяжения ремня. После покраски работы по изготовлению самодельного измельчителя веток дискового типа можно считать законченными.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;

• примерно 1 м.кв. стальной сетки с мелким размером ячеек;

• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;

• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;

• хомуты, которыми будет крепиться мотокоса к деревянной основе;

• саморезы, болты, гайки, шайбы;

• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;

• электродрелью с набором сверл по дереву и металлу;

• электрическим лобзиком с пилками для резки металла или ручным его аналогом;

• молотком;

• рожковыми или торцовыми ключами;

• пробойником;

• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;

• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;

• в них вставляют пилку электролобзика и вырезают трапеции;

• обрабатывают срезы напильником или наждачной бумагой;

• по центру днища высверливают отверстие под вал измельчителя;

• из стальной сетки вырезают круг размерами по диаметру дна;

• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;

• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;

• концы будущих опор сплющивают молотком;

• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);

• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;

• сверлят по отметке отверстия;

• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;

• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;

• собирают мотокосу;

• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.

• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.

• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.

• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

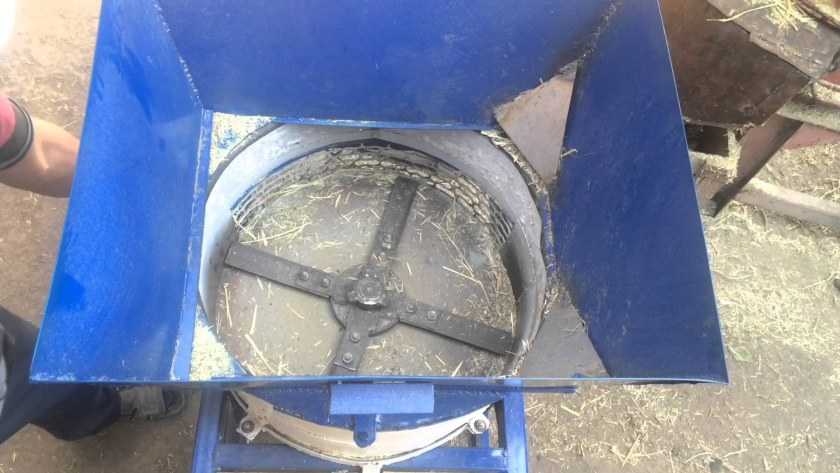

Зернодробилка, корморезка, траворезка в одном приборе – реально ли изготовить?

Как говорится, один измельчитель – хорошо, два – еще лучше. Но и это не предел мечты. Ведь большинство современных промышленных моделей давно обладают таким свойством. Дома добиться такого универсального результата будет сложнее, но вполне возможно. Основой конструкции для подобного самодельного агрегата может стать практически любой среднемощный мотор или бытовая дисковая пила.

Важно помнить следующее:

• качество обмолота коррелирует с прочностью ножей и их заточенностью;
• для каждой разновидности кормов следует устанавливать отдельный нож или фрезу. В случае работы со злаковыми лучше использовать 2 ножа, вращающихся в противоположном направлении;
• при дроблении кормовых культур конструкцию можно усилить терками, зерновых – ситами;
• для самоделок подбирайте только исправные электродвигатели и электропроводку.

В заключении хочется отметить, что собственная безопасность – превыше всего. Поэтому соблюдение норм охраны труда и электробезопасности – важный этап при создании любого инвентаря.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

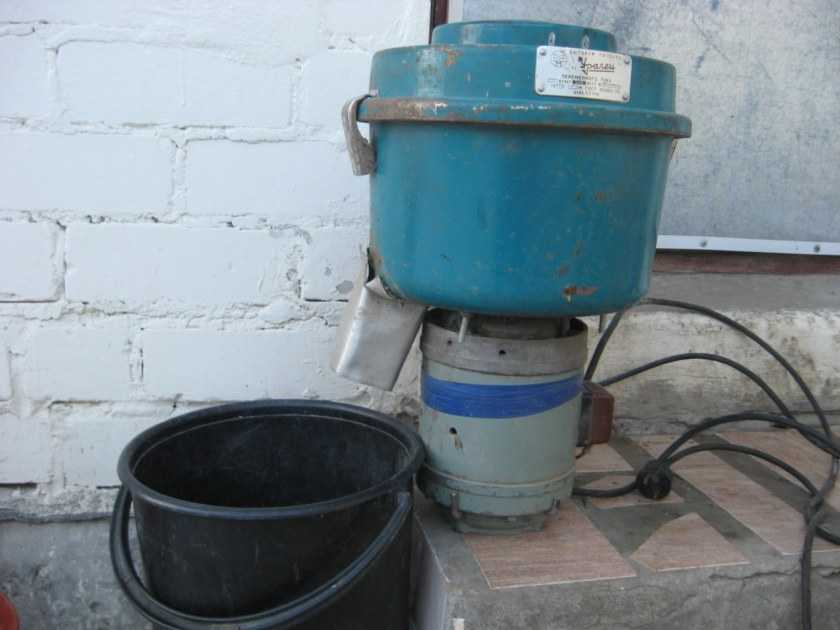

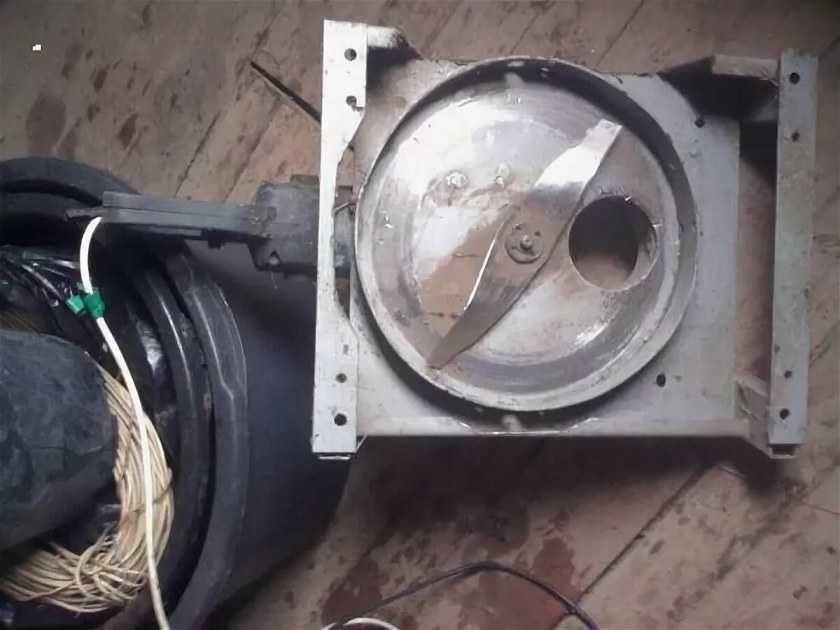

Из стиральной машины

Садовый измельчитель веток можно изготовить своими руками из стиральной машины советского производства.

Мощность двигателя этого бытового электроприбора обычно не превышает 0,5 кВт, так что без его замены самодельный шредер сможет работать только с травой, листьями, самыми тонкими ветками и соломой.

Собирают измельчитель травы так:

В стенке машинки вырезать отверстие (высота 8-10 см, ширина 20-22 см). Через него будет удаляться резаная трава. С наружной стороны корпуса установить направляющий рукав из тонкого металла так, чтобы отверстие располагалось внутри. Под рукавом будет размещена ёмкость для сбора опилок.

Корпус следует смонтировать на устойчивой плоской поверхности, чтобы минимизировать вибрацию.

При помощи шпилек на вал мотора крепят втулку с резьбой. На неё устанавливают три ножа, выточенных из рессоры. Режущие элементы разводят на равные углы и закрепляют шайбой и гайкой.

Ножи имеют конфигурацию по типу тех, которыми оборудованы погружные блендеры. То есть, прямоугольная пластина ножа крепится на вал через отверстие, расположенное посередине. Ножи должны располагаться не ниже отверстия для удаления готового сырья.

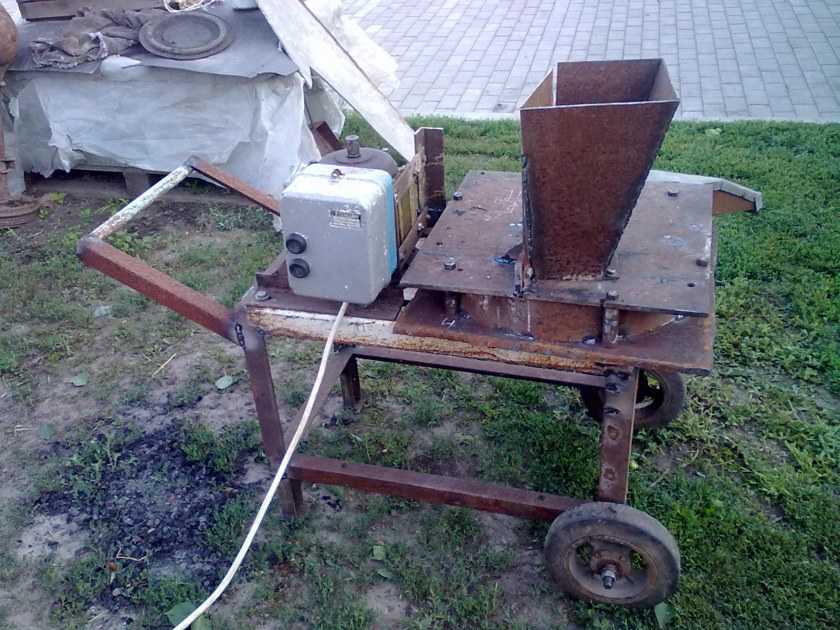

Мастерим садовую дробилку в домашних условиях своими руками

Для изготовления утилизатора древесных отходов потребуется умение обращаться со сварочным аппаратом плюс небольшой опыт слесарных работ. Создание садового читтера проходит в несколько этапов. На первом проектируют конструкцию исходя из собственных требований и наличия материалов. На других приступают к изготовлению отдельных деталей, осуществляют сборку, настройку и испытание агрегата.

Необходимые материалы и инструменты

Для постройки измельчителя древесных отходов понадобятся:

1. Стальной лист двух видов — 2 мм и 10 мм железный прокат. Толстый металл пойдёт на корпус агрегата, а тонкое железо понадобится для сборки подающего короба и защитного кожуха приводного механизма.
2. Металлические уголки с полкой не менее 50 мм — для сварки станины (рама, на которой крепится сам механизм дробилки, приёмный бункер и электромотор);
3. Цепная, ремённая или зубчатая передача. Для первых двух понадобится пара шкивов (звёздочек) и клиновидный ремень (цепь), тогда как для последней надо будет запастись двумя шестернями подходящего диаметра. Все эти комплектующие можно взять от газораспределительных механизмов автомобильных двигателей либо приводов старых комбайнов или другой сельхозтехники.
4. Ножевой блок. В качестве режущих элементов можно использовать ножи, изготовленные из автомобильных рессор, дисковые пилы или фрезы.
5. Рабочий вал. Скорее всего, эту деталь придётся заказать у токаря, предоставив ему чертёж. При проектировании не забудьте предусмотреть способ крепления ножевого блока и деталей привода. Лучше всего, если токарь сделает на валу продольный паз под шпонку.
6. Подшипники и корпуса. Можно использовать как бывшие в употреблении, снятые с отслуживших механизмов, так и покупные.
7. Колёса — лучше всего запастись парой прочных металлических колёс, наподобие тех, что используются в строительных тачках или старых тележках для перевозки грузов в магазинах или на вокзалах.
8. Электродвигатель, магнитный пускатель и проводка.
9. Болты и гайки — для крепления элементов конструкции.

Детали привода можно взять от автомобильной или сельскохозяйственной техники

Инструмент понадобится самый обычный, который всегда найдётся у любого мастерового хозяина:

• сварочный аппарат;
• электродрель с набором свёрл по металлу;
• угловая шлифмашина (в просторечье «болгарка»);
• точильный станок (наждак);
• набор гаечных ключей;
• молоток;
• металлическая линейка, рулетка;
• маркер по металлу (чертилка).

Кроме того, готовое изделие для защиты от атмосферных воздействий, а также в целях улучшения эстетики необходимо покрасить, поэтому понадобится преобразователь ржавчины, грунтовка и любая эмаль для наружных работ.

Подготовительные работы, чертежи

Как уже ранее говорилось, конструкция садового измельчителя включает станину, электродвигатель, корпус, рабочий вал (один или несколько) с установленными ножами и приёмный бункер. Конечный же вид готового изделия напрямую зависит от выбранной схемы и особенностей её реализации.

Важнейшим параметром, который учитывают при проектировании и изготовлении чертежей, является расположение рабочего вала и тип используемых ножей.

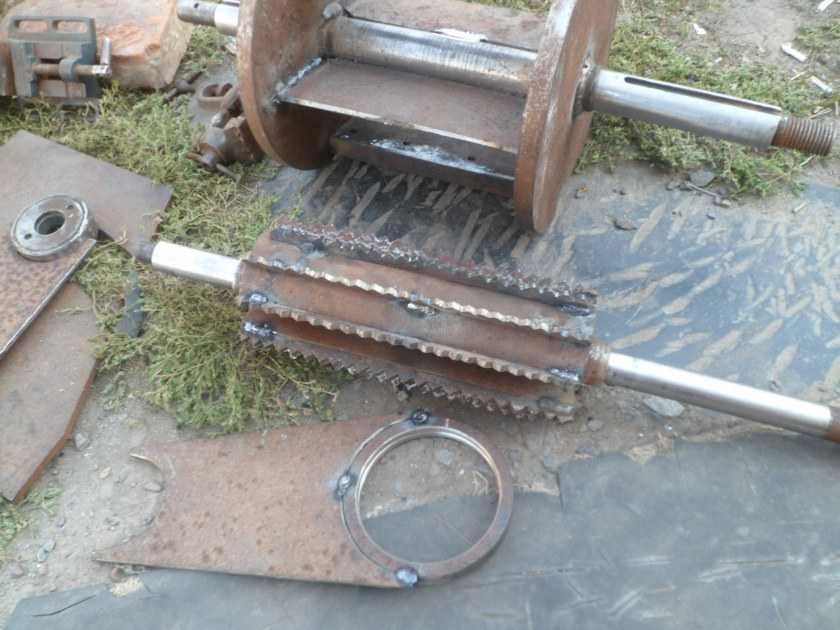

Чертёж садового шредера с использованием двух валов, выглядит так: в качестве корпуса взята пара стальных пластин толщиной не менее 10 мм, в которых профрезерованы отверстия под шарикоподшипники. Ножи закреплены со смещением относительно каждой оси механизма. Синхронность вращения валов обеспечивают закреплённые на них шестерни, на которые передаётся крутящий момент от электродвигателя. В конструкции может использоваться как цепной, так и ремённой. Расчёт межосевого зазора ведут исходя из размеров ножей, которые, в свою очередь, определяют максимальную толщину перерабатываемой древесины.

Садовый измельчитель – это механизм, предназначенный для переработки растительных отходов, образующихся при скашивании травяного покрова, санитарной либо ежегодной обрезке деревьев, винограда и различных кустарников. Полученные в итоге мелкие куски травы или веток можно использовать как корм скоту либо удобрения. Применение данного агрегата позволяет садовникам, владельцам дачных участков и любителям красивых газонов быстрее и с меньшим расходом труда избавляться от органического мусора. Устроен прибор относительно несложно, по этой причине его можно собрать своими руками без особых финансовых затрат из старых деталей и подручных материалов. Это позволяет сэкономить на покупке готового заводского устройства.

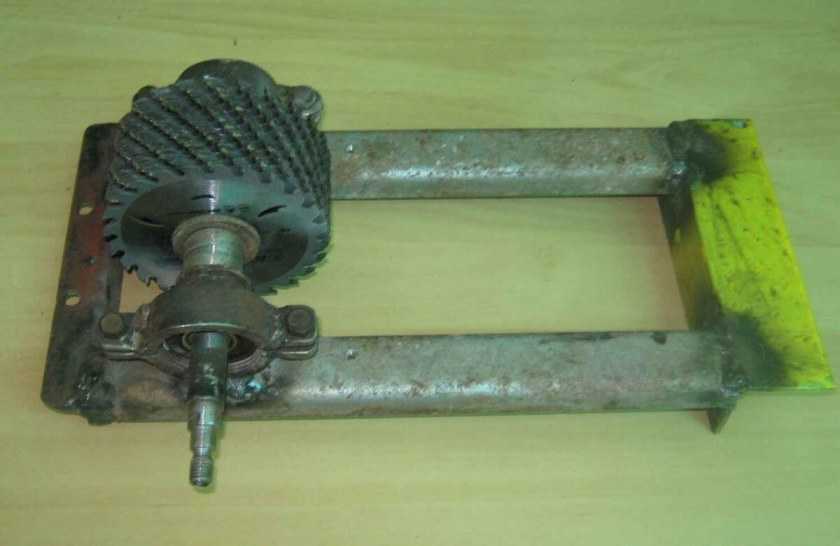

Садовый измельчитель с системой из дисковых полотен.

Это измельчительный аппарат, где основным режущим элементом являются дисковые пилы. Достаточно прост в изготовке, если имеются навыки сварщика.

Рама для агрегата строится по общему принципу для любого типа. Материалы должны быть качественными, способными выдерживать вибрацию от мотора. Для работы потребуется:

• металлический профиль;
• болгарка;
• сварочный аппарат.

Металлический профиль нарезается болгаркой на четыре отрезка длинной до 40 см и два по 80 см. При помощи сварки соединяются длинные и короткие заготовки так, чтобы получился прямоугольник. Оставшиеся две заготовки, помещают и сваривают внутри получившейся фигуры, с учётом размеров и месторасположения системы пил и двигателя.

Режущие пилы можно приобрести в магазине, желательное количество – до 20 штук толщиной от 6 до 10 мм.

• Режущие пилы набирают на ось того же диаметра, что и посадочные диски, чередуя с тонкими шайбами. Необходимость разделения вызвана тем, что зубцы дисковых полотен слегка изогнуты в стороны и при работе будут сцепляться друг с другом. С двух сторон система закрепляется гайками.
• На раму приваривается крепёж для подшипников. Подшипники одеваются на шпильку и закрепляются, после этого – система крепится на каркас.
• На один конец шпильки прикрепляется шкив и фиксируется с помощью стопорного кольца.
• Систему с боков следует защитить кожухом, сваренным из металлического листа.
• Раструб для приёма веток устанавливают на защитный кожух, его можно изготовить из оцинкованной стали, но сделать его более крепким и долговечным позволит листовой металл.
• Для двигателя на другой конец рамы приваривается лист металла размерами, соответствующий конструкции. В листе прорезают удлинённые отверстия. Их размеры определяют исходя из креплений двигателя.
• Мотор крепится к листу и натягивается приводящий ремень.

Для удобства использования аппарата, его можно оснастить колёсной базой или приварить ножки, отрегулировав высоту под свой рост.

Дисковый измельчитель прекрасно справляется как с толстыми, так и тонкими ветками, но он создаёт много пыли, и щепки могут застревать между зубчиками. Поэтому после каждого использования его необходимо тщательно чистить.

Для дома и дачи

Для домашнего использования слишком мощный агрегат вряд ли потребуется. С работами по утилизации отходов садоводства легко справится электрическая дробилка со средними характеристиками.

Это полезное устройство, установленное на даче, поможет решить целый ряд проблем. Среди прочего:

• избавит от постоянно накапливающегося мусора в виде веток и выкорчеванных пней;
• позволит заметно сэкономить, щепа – отличное топливо, которое может заменить привычные уголь, дрова, газ;
• изготовит опилки, являющиеся одним из лучших материалов для мульчирования растений;
• поможет заработать на полученной в результате дробления щепе, ведь это отличный материал для создания древесных плит и производства бумаги.

Даже если количество перерабатываемой древесины будет не слишком велико, дробилка себя гарантированно окупит, поскольку отходы, которые ранее сжигались или гнили, можно будет переработать, тем самым внести свой вклад в сохранение экологии планеты.

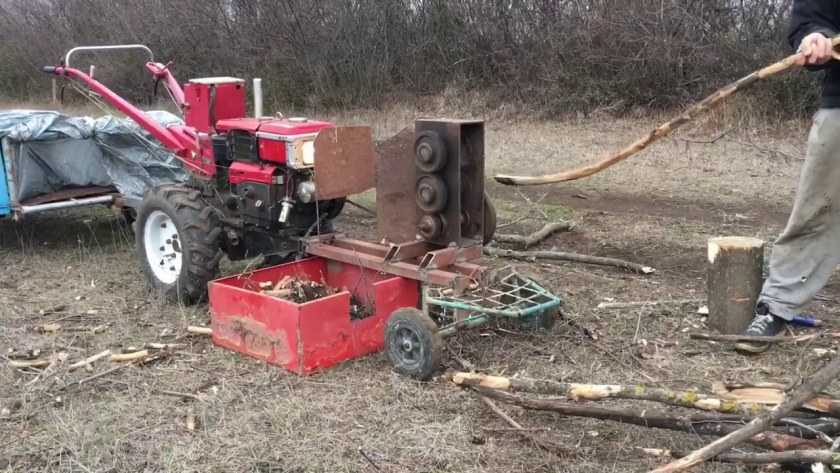

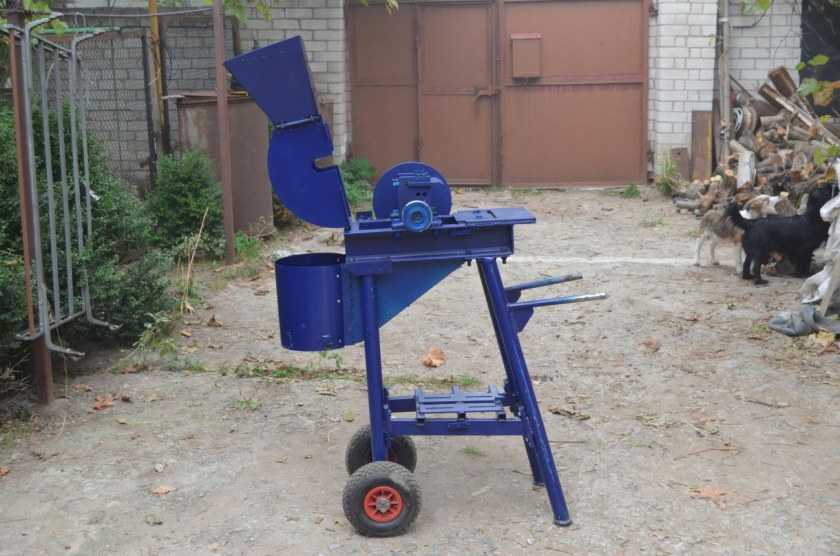

Самодельный электрический измельчитель

Измельчитель своими руками можно изготовить при наличии необходимых элементов. Самым практичным считают веткодробилку состоящую из двух валов. Для изготовления создается чертеж, согласно которому производится сборка.

Первоначально подбирается необходимый материал и инструмент:

• электродвигатель номинальной мощностью до 4 кВт
• пару стальных пластин толщиной до 10 мм
• две шестерни из высокопрочной стали
• пару шкивов
• валы, закаленные и обработанные
• подшипники для надежного крепления валов
• непосредственно режущие лезвия из стали
• металлический корпус
• стальная труба необходимого диаметра
• набор гаечных ключей
• аппарат для сварки
• мощная дрель, либо перфоратор

Из квадратной заготовки вытачиваем валы с двух сторон. В центре сверлим отверстия для 4 ножей, в них нарезается резьба. Закругленные края вставляют в подшипники. Изготавливается барабан из 4 шпилек, и двух стальных пластин в которых прорезаются отверстия под подшипники.

Прочно закрепляют подшипники и шкивы на валу, с противоположной стороны устанавливают шестерни. На заранее подготовленную раму устанавливаем корпус с режущим механизмом и двигатель. Передача крутящего момента от привода будет производиться при помощи ремней через шкивы на валах двигателя и ножей.

Корпус приемника делают из листового металла, вырезанного в форме 4 трапеций. При помощи сварочного аппарата их скрепляют между собой в виде усеченной пирамиды. Короб соединяют с корпусом режущего механизма при помощи болтового соединения.

Садовый измельчитель из стиральной машины

Для сборки измельчителя веток своими руками необходимо провести следующие манипуляции:

• Из стиральной машины старого типа удаляется активатор.
• Заранее изготовленный нож устанавливают непосредственно на вал двигателя.
• Размер рабочего инструмента делают немного меньше диаметра барабана.
• В нижней части корпуса прорезается отверстие из которого будет высыпаться щепа.
• К отверстию присоединяется корпус.

Самодельный измельчитель из болгарки

Изготовление веткоизмельчителя своими руками из болгарки разделяют на несколько этапов:

• Берем бутыль 20 л, отрезаем нижнюю часть, а в верхней увеличиваем отверстие. Это будет приемник.
• С боку пропускаем ось устройства.
• Сверху на вал устанавливаем режущий элемент и надежно закрепляем всю конструкцию.

Дробилка из триммера

Для измельчителя веток изготовленного своими руками из садового триммера необходимо подготовить следующие необходимые элементы:

• емкость из пластика или металла объемом до 50 л
• несколько труб из металла диаметром до 20 мм
• стальную сеть площадью около 1 кв.м с мелкой ячейкой
• обрезок деревянной доски, либо фанеры
• необходимо приобрести металлические хомуты для креплений
• деревянные бруски и саморезы для их стяжки
• непосредственно сам триммер любой конструкции

В качестве вспомогательного инструмента рекомендуется подготовить:

• шуруповерт
• наковальня
• дрель
• электролобзик
• слесарный молоток

Для того, чтобы изготовить измельчитель необходимо следовать пошаговой инструкции:

• Первоначально подготавливают емкость веткоруба. Для этого на дне просверливают и вырезают отверстия в виде трапеций. Края обрабатываются.
• На дне закрепляется сетка при помощи брусков. Тем самым делается мембрана.
• Емкость располагают на небольшой высоте при помощи конструкции из труб.
• Двигатель триммера крепят на доске.
• Штангу устройства немного укорачивают и устанавливают также на основании с приводом.
• На торце штанги ставят режущий инструмент.
• Перед производством непосредственной работы необходимо провести испытания. Для измельчения веток различной толщины можно применять разные насадки.

Что делать с щепой

После измельчения древесины, травы и листьев, возникает закономерный вопрос: куда девать полученную щепу и рубленую зелень? Не следует думать, что у вас в саду появилось несколько новых куч мусора. На самом деле вы стали обладателем ценнейшего сырья.

Вот только некоторые возможности использования щепы и молотой травы:

• в качестве мульчи;
• щепу, как наполнитель при производстве арболита;
• древесиной можно топить, как вариант делать топливные брикеты;
• в пищевой промышленности (щепа таких деревьев как вишня, груши, слива используется в коптильнях, при изготовлении алкогольных настоек);
• в декоративных целях (различные поделки);
• из щепы делают плита типа OSB или ДСП;
• траву, как и опилки, можно использовать для заготовки компоста;
• из рубленой зелени делают питательные настои для подкормки растений;
• молотую зелень применяют для кормления домашней птицы.

Это только некоторые, но далеко не все возможности применения щепы и зелени.

Сделать самостоятельно садовый шредер достаточно несложно. Для этого нужен небольшой набор инструментов и материалов, а также некоторые навыки работы с металлом и электроприборами. Самым трудным является, пожалуй, изготовление ножей.

Правильно выточить режущие элементы из твёрдой и прочной стали (рессоры) непросто, лучше обратиться за помощью к токарю. В остальном процесс сборки не должен вызвать каких-то особых сложностей.
