Способы возведения столбчатых фундаментов своими руками

Возведение монолитных столбчатых фундаментов

Устройство столбчатого монолитного фундамента возможно и без привлечения профессиональных строителей. Хотя без консультаций с инженерами и проектировщиками не обойтись. Рассмотрим из каких этапов состоит возведение столбчатого фундамента монолитного типа. Для примера возьмем конструкцию круглой формы с деревянным ростверком из бруса. Такая компоновка часто устраивается для домов из бруса и бревен. Все работы проводят в следующем порядке:

  1. Разрабатываются проект и схема размещения фундамента. Рассчитываются его размер и характеристики. Расстояние между столбами обычно выбирают в пределах 1,5–3 м. Диаметр столба – от 200 мм.
  2. Участок под строительство очищается от мусора и растительности. Срезается плодородный слой почвы, который затем используют для сада или огорода.
  3. Подготавливаются углубления для заливки. Для столбов круглого сечения они высверливаются ручным или механизированным буром. Для этого можно использовать также специальные буры для свай ТИСЭ. Фактически, такие сваи и являются столбами, так их заглубление мало. Бур для свай ТИСЭ удобен тем, что его применение позволяет устроить расширение подошвы столба. Благодаря этой технологии увеличивается опорная площадь каждого столба, без изменения его сечения. Глубина бурения – ниже расчетного уровня промерзания в регионе. Для мелкозаглубленых фундаментов допустимо устраивать столбы выше уровня промерзания, но часть грунта в таком случае заменяют на песок. Прямоугольные столбы устраивают по тому же принципу, только ямы выкапывают с таким расчетом, чтобы в них собрать опалубку. Необходимо строго соблюдать прямой угол при бурении и при установке опалубки.
  4. В пробуренное отверстие помещают слой рулонной гидроизоляции. Свернутый в виде цилиндра материал размещают в яме вплотную к грунту. Для конструкций со съемной опалубкой гидроизоляцию устраивают после заливки.
  5. Далее подготавливают каркас из арматуры. Из стрежней диаметром 10-12 мм связывают каркас, который помещают в скважину. Верхние концы арматуры выпускают на 20–25 см выше среза сваи, если на них будет устраиваться монолитный ростверк.
  6. Проводят бетонные работы. Для этого используют бетоны марок В12,5–В25, которые изготовляют непосредственно на участке, или привозят с заводов. Заливку проводят так, чтобы смесь равномерно распределялась в опалубке. Пузырьки воздуха удаляются постоянным уплотнением бетона с использованием специальных виброуплотнителей. Бетонирование проводят в теплый период года, при морозах используют специальные добавки. Высота верха столба от поверхности земли – от 200 мм.
  7. После застывания бетона устраивают ростверк. Если он запроектирован из монолитного бетона, то его заливают в специально подготовленную опалубку с арматурным каркасом. Ростверк из деревянного бруса укладывается непосредственно на верхний срез столба, закрытый слоем гидроизоляции.

На ростверке возводятся стены из выбранного материала. Нужно иметь ввиду, что пол первого этажа такого здания требует дополнительной теплоизоляции.

Земляные работы

Здесь все зависит от того, из какого материала столбчатый фундамент решено возводит:

  1. Если это блочные материалы, тогда под них лопатой выкапывается прямоугольной формы яма. Глубина определяется на стадии проведения расчетов. Обычно блочная разновидность является конструкцией малозаглубленной или поверхностной.
  2. Если это бетонный раствор, то под столбы бурятся скважины круглого сечения, для чего можно использовать садовый бур. К примеру, монолитная опора сечением 200 мм² и глубиною 1 м выдерживает 3-7,5 тонн нагрузки в зависимости от типа грунта.
  3. Монолитная конструкция может быть и прямоугольного сечения, для чего необходимо сооружать под каждый столб опалубку, соответствующей формы. Объем земляных работ в этом случае сильно увеличивается, потому что для установки опалубки необходимо пространство. Поэтому размер ям увеличивают по 40-50 см с каждой стороны.

Расчет стоимости большинства видов столбчатого фундамента возможно сделать самостоятельно с помощью специальных онлайн-калькуляторов или программ. Многие из них достаточно легко находятся в интернете, бесплатны и обладают интуитивно понятным интерфейсом.

Самые сложные для строительства это глинистые грунты. Они плохо отводят воду, и она скапливается в небольших полостях. При замерзании она значительно увеличивает объем почвы. Увеличиваясь в объеме почва давит на все, что в ней находится, включая и фундамент. Это явление называется пучением (почва вспучивается), а грунты, а которых они явно выражены — пучинистыми.

Силы пучения прикладываются как снизу, пытаясь вытолкнуть столб, так и с боков, пытаясь сдвинуть опору в сторону. Именно по этой причине в глинистых — пучинистых — грунтах лучше делать столбы монолитными с армированием.

Как действуют силы пучения на столбчатый фундамент

Также чтобы столбы не выталкивало вверх, нижнюю часть делают расширенной. Эту область называют пяткой и по размерам она обычно в два раза превышает размеры самого столба, а ее высота равна 1/3 сечения столба. Например, под столб 40 см делают пятку 80*80 см, высотой 13 см или около того.

Швы между блоками/кирпичами/камнями в сборных столбах далеко не всегда способны противостоять боковым нагрузкам, потому для уменьшения влияния сил пучения на сборных столбчатых фундаментах их делают со скошенными стенками. Это повышает их надежность в пучинистых грунтах. На нормальных грунтах столбы складывают с ровными стенками.

Сборный столбчатый фундамент делают со скошенными стенками

Все начинается с подготовки основания грунта, и его разметки. Для этого используют веревку и колышки. Для обозначения ширины фундамента протягивают две веревки параллельно. Необходимо соблюдать прямые углы на пересечении веревок, поэтому лучше воспользоваться геодезическим прибором.

Разметив участок необходимо снять с него верхний слой земли глубиной до 200 мм. Следуя проекту, делают разметку под столбы с точным соответствием размеров.

Для каких типов построек можно использовать столбчатые фундаменты

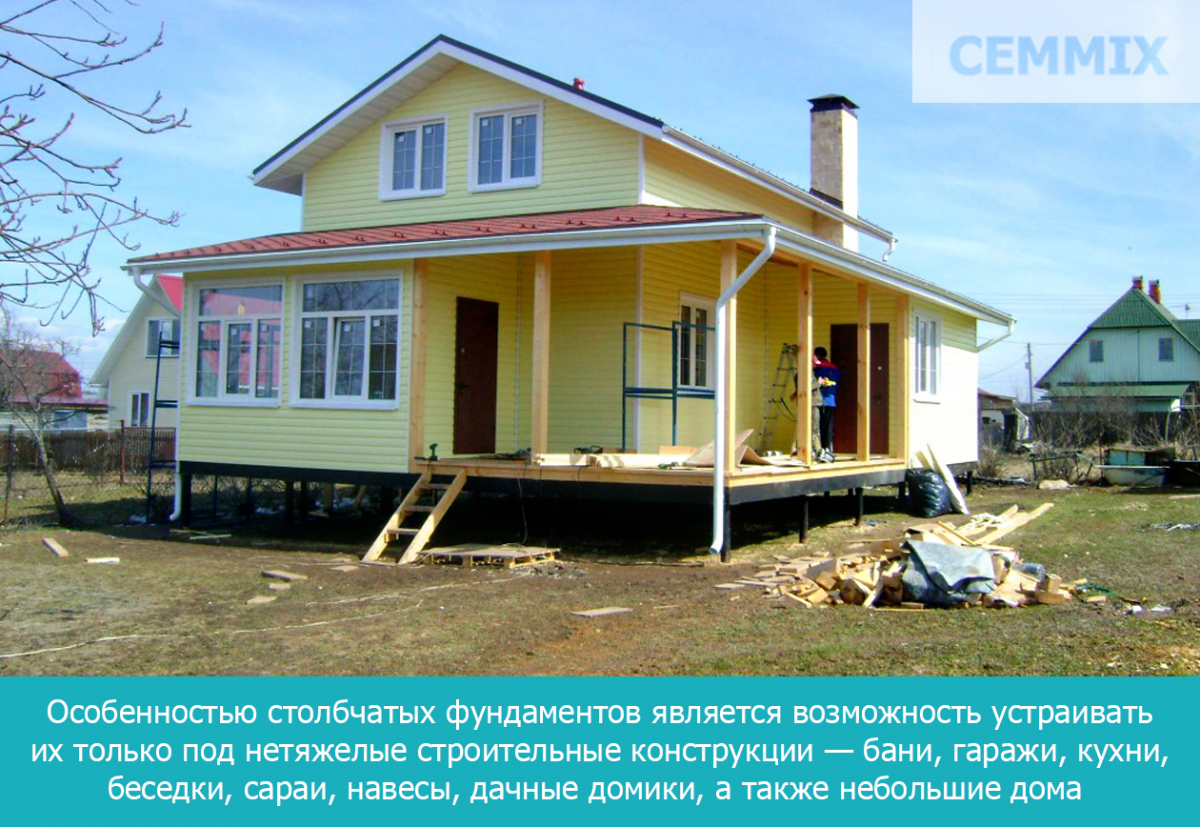

Особенностью столбчатых фундаментов является возможность устраивать их только под нетяжелые строительные конструкции. В среднем, нагрузка на 1 кв. м не должна превышать 1000 кг. Этому требованию соответствуют одноэтажные сооружения — бани, гаражи, кухни, беседки, сараи, навесы, дачные домики, а также небольшие дома из легких материалов (дерево, пенобетон, каркасные технологии).

Есть ли недостатки у столбчатых фундаментов?

Помимо ограничений в применении, столбчатые фундаменты имеют серьезный недостаток — они не позволяют устраивать подвальные помещения. В некоторых случаях это критичный недостаток, и нужно выбирать другой тип фундамента.

Выбор материала

Перед началом возведения фундамента следует объективно оценить вес строительной конструкции, который он должен будет выдерживать, и, исходя из этого, выбрать соответствующий вид фундамента и материалы, а также рассчитать их необходимое количество. Сделать это можно с помощью специальных программ, приложений и онлайн-калькуляторов для расчетов.

Однако составить калькуляцию, в которой были бы отражены 100% всех возможных затрат, вряд ли получится. Каждая методика расчета базируется на своем определенном количестве вводимых данных и, в итоге, дает собственные окончательные цифры. При этом всех особенностей места выполнения постройки и ее конструкции ни одна из них объективно оценить не способна.

Расчет столбчатого фундамента

Более точный расчет могут сделать специалисты архитектурных организаций, имеющие опыт работы в регионе. Но если хочется сэкономить и построить столбчатый фундамент своими руками, придется проводить самостоятельный расчет с помощью калькуляторов и полагаться на полученные данные. Сделав его и составив примерную смету, закупив необходимые материалы, можно начинать работу.

Этапы строительства

Ленточный фундамент под каркасный дом начинается с проекта. Это должен быть не просто чертеж дома с размерами и указанием количества материалов.

Не страшно, если вы привезете несколько лишних листов железа, они пригодятся. А вот ошибки в расчетах нагрузки на фундамент, его прочности могут проявиться не сразу и исправить их очень трудно. Поэтому на этом этапе рекомендуется использовать опыт профессионалов.

Подготовка участка

Следующий этап – подготовка участка. Сюда входит:

  • Удаление лишней растительности (трава, кустарник, деревья, пеньки) и мусора. Все это лучше сразу вывезти.
  • Перемещение плодородного слоя земли на край участка. Это легко и быстро делается бульдозером. После завершения строительства хорошая почва вам понадобится для ландшафтных работ.
  • Подготовка подъездных путей для машин со стройматериалами и миксера.

На подготовленном участке делают разметку, по-простому колышками и шнуром или современными методами – ставят обноски, прямые углы строят с помощью лазерного нивелира. Ниже представлено видео о правильной разметке фундамента, рекомендуем с ним ознакомиться:

Для удобства колышки и обноски устанавливают на 1,5 – 2 м дальше пределов дома.

Сначала намечают осевую линию фасадной стены и откладывают на ней ее длину. Затем от крайних точек стены строят прямой угол и натягивают осевые боковых стен. Отложив на них нужные расстояния, обозначают шнуром осевую задней стены. После этого проверяют построение прямых углов, измеряя диагонали – они должны быть равны.

После этого в обе стороны от осевой линии откладывают равные расстояния и натягивают шнур, обозначая ширину траншеи.

Примечание: обноски удобны тем, что сделав разметку, шнур крепят не намертво, а делают съемным. На время работ по выемке грунта его можно снять, потом снова закрепить и проверить правильность выполнения.

Земляные работы

Земляные работы не рекомендуется затягивать. Грунт высыхает и осыпается, могут пойти дожди и траншею размоет. Тогда предстоят хлопоты по установке дополнительной опалубки и расчистке траншеи. На этом этапе (и на последующих) хорошо иметь бригаду рабочих-строителей. Найти их не проблема, они многое умеют, но проверять правильность выполнения работ надо.

Выкопав траншею на проектную глубину, начинают подготовительные работы перед укладкой бетона. На дно траншеи насыпают слоями песок, проливают водой и трамбуют. Высота песчаной подушки – 15-20 см. Чтобы песок постепенно не вымывался в нижележащие слои грунта, дно траншеи устилают геотекстилем. Он пропускает воду, но удерживает песок. Естественно, это увеличивает стоимость фундамента.

Поверх подушки укладывают первый слой гидроизоляции. Это может быть рубероид или полиэтиленовая пленка. Гидроизоляция на этом уровне предотвращает быструю потерю воды и цементного молочка из бетона.

Армирование и опалубка

Чаще всего опалубка из досок монтируется только поверх земли. Стенки траншеи, закрытые гидроизоляцией – это уже опалубка.

Обращают особое внимание на крепеж опалубки: вбивают колышки, делают распорки. Опалубка должна выдержать напор бетона

Арматурный каркас вяжут из арматуры, а не используют отходы всякого железного хлама. Каркас должен быть жестким, иметь минимум две продольные нитки вверху и внизу бетонной ленты. Короткие поперечные отрезки вяжут с продольными прутками специальной проволокой. Требования к сборке каркаса лучше посмотреть в справочниках.

Перед укладкой бетона проверяют еще раз правильность разметки и установки опалубки. В местах ввода инженерных коммуникаций устанавливают закладные элементы (трубы, короба).

Заливка фундамента

Ленточный фундамент рекомендуется заливать за один раз – так достигается его монолитность. Для этого на заводе заказывают бетон в миксере и доставляют на участок. При укладке бетон уплотняют штыкованием или глубинным вибратором.

В период затвердевания бетон предохраняют от механических повреждений и периодически увлажняют.

Через 3-4 недели можно приступать к строительству. На бетон укладывают слой гидроизоляции и на него нижнюю обвязку каркасных стен и лаги пола. Нижние брусья дополнительно обрабатывают антисептиками.

Виды кирпичных оснований

При самостоятельном строительстве фундамента необходимо учитывать тип строения и почвы: грунт может оседать под тяжестью здания, деформироваться под воздействием перепадов температур и наличием воды, которая, замерзая, расширяется и выталкивает основание наружу – все это влияет на выбор типа фундамента.

Выбор разновидности зависит от предполагаемой нагрузки на грунт. Кирпичный фундамент бывает двух видов:

  • столбчатый;
  • ленточный.

Особенности кладки фундамента столбчатого типа

Эта разновидность фундамента подходит для строительства дач, бань, террас, открытых веранд или летних домиков, которые не будут значительно нагружать кладку.

Кирпичные столбики устанавливаются в углах здания – здесь будут находиться места пересечения несущих стен. Желательно расположить их и вдоль всего строения через каждые 2 метра. Столбы монтируют в яму квадратной формы размером 1х1 метр и такую же глубину. Дно засыпается песком, который затем смачивается водой и утрамбовывается. Это необходимо для образования своеобразной платформы, так как она не даст столбу проседать в почву. Далее яма засыпается щебнем или гравием на глубину 20-30 см. Не нужно сильно утрамбовывать, иначе вода не будет свободно проходить и при заморозках грунт начнет вспучиваться. Слой гравия или щебня выравнивают раствором, после затвердевания положить рубероид. Желательно сделать несколько слоев – это улучшит гидроизоляцию.

После того как подготовительный этап закончен, можно начинать выполнение самой кирпичной кладки. Столбчатый фундамент для террасы предполагает использование столбиков габаритами 2х2 кирпича, которые укладываются в следующей последовательности:

  • 2 ряда по 2 кирпича вдоль оси;
  • 2 кирпича поперек;
  • 4 вдоль;
  • 2 поперек;
  • 2 вдоль;
  • 4 поперек;
  • 2 вдоль;
  • 2 поперек.

Швы, которые образовались в процессе, необходимо заполнить раствором. Затем кладку штукатурят и монтируют слой гидроизоляции. Это может быть битум или рубероид – они надежно защитят кирпич от губительного действия влаги и быстрого разрушения.

Возведение ленточного основания из кирпича

Если предполагаются здания, которые будут иметь стены, дающие большую нагрузку – крытая веранда с террасой или баня с пристройкой, – то лучше выбрать ленточный фундамент. Для этого по всей длине будущего строения роется траншея 1 м в ширину. В случае влажной почвы или высокого залегания грунтовых вод, ширина канавы на должна быть на 1 м больше, чем у возводимого здания (это нужно для установки дренажа). Подготовительные действия такие же, как и при дренажировании столбчатого основания: на дно насыпается песок, поливается водой и утрамбовывается.

Затем выкладывается опалубка из досок, ширина которой на 15-20 см больше, чем сам ленточный фундамент, а высота составляет 15 см. Дно опалубки покрывается гидроизоляцией, поверх заливают бетонную смесь. Слой раствора нужно хорошо выровнять, применяя строительный уровень. Бетон схватится через несколько дней и после его затвердения можно начинать устройство ленточного основания. Кладка должна подниматься уступами, кирпичи следует укладывать в перевязке. Обязательно между двумя нижними и верхними рядами кладется арматура из прутков или сеток – это сделает фундамент более прочным.

Какую марку кирпича выбрать для строительства?

Подбирая кирпич для строительства фундамента своими руками, стоит учитывать тип основания: подземное или надземное. Для первого лучше выбрать красный, обожженный. Он практически не сжимается и не впитывает и не накапливает воду. Кладка фундамента из красного кирпича долгое время прослужит без ремонтных работ. Если же основание наземное или необходимо устроить цокольную часть и верхние перекрытия, можно применять белый кирпич. Но здесь стоит учитывать тип почвы, на которую он кладется. Она не должна быть влажной и иметь подземных вод, пролегающих близко к верхним слоям.

Кирпичи, имеющие пустоты внутри, лучше не использовать в строительстве, так как на них пагубно влияет повышенная влажность и при длительных нагрузках они могут деформироваться.

При выборе кирпича для устройства фундамента (как столбчатого, так и ленточного) стоит обратить внимание на следующие факторы:

  • лучшие марки имеют номера М150, М175, М200, М250 и М300;
  • устойчивость к низким температурам должна находиться в пределах 35-50 циклов;
  • если нужен кирпич для основания, которое будет располагаться под землей, учитывайте показатель поглощения влаги. Хорошо, если он не меньше 6 % и не больше 16 %.

Особенности фундаментов из кирпича

Какому бы виду основания вы ни отдали предпочтение, не стоит забывать о некоторых факторах, учитывая которые вы создадите крепкую, надежную кладку:

Типы столбчатого фундамента

Если ваше строительство не предполагает использования «тяжелых материалов», свайная конструкция позволит вам существенно сэкономить не только по деньгам, но и по времени. Кроме того, существует и большое разнообразие материалов, из которых он может быть сделан. В частности, к таковым относятся:

  • бетон;
  • бутобетон;
  • бут-плитняк;
  • кирпич;
  • естественный камень.

В принципе, для возведения основания подобного типа можно воспользоваться и деревом, но делать этого не рекомендуется. Древесина – материал весьма ненадежный и подверженный влиянию внешней среды. Если вы решили сделать столбчатый фундамент своими руками, используя доски, не забудьте произвести их обжиг и обработать против гниения. Только в таком случае, дерево сможет стать надежной основой для дома или другого строения.

Гораздо чаще используют либо бетон, либо кирпич. Но при этом следует помнить, что второй материал также обладает определенными недостатками, в частности:

  1. Трудоемкость процесса.
  2. Плохая реакция фундамента на движение грунта.
  3. Необходимость приобретения прожженного кирпича.

Итак, если вы определились с материалом и глубиной заложения, самое время перейти непосредственно к процессу. Как же сделать столбчатый фундамент своими руками? Как это делается

Как и при любом другом строительстве, первый этап – подготовительный. В первую очередь с территории строительства необходимо убрать весь мусор, растительность и разровнять грунт. Если на площадке, где будет находиться будущая основа вашего дома, находится глинистая почва – необходимо провести подсыпку гравием. После этого вам понадобится произвести расчет нужного количества свай и разметить участок, наметив места, где будут находиться эти самые сваи. В этих точках нужно заранее выкопать отверстия для них.

Как только подготовка будет завершена, самое время приступить к созданию опалубки для фундамента. Опалубка бывает двух видов:

При использовании второго способа можно использовать только те трубы, диаметр которых превышает 10 сантиметров.

Армирование – следующий шаг на пути к созданию качественного столбчатого фундамента. Озаботьтесь, чтобы на строительной площадке в необходимом количестве были припасены прутья, сечением 12-14 мм. Они устанавливаются вертикально и связываются с перемычками при помощи проволоки

Обратите внимание: для того чтобы столбы можно было удобно связать с ростверком, верхняя часто арматуры должна быть выше уровня столбов хотя бы на 15-20 см

Заливка бетоном

Проводя данную процедуру, обращайте внимание на то, чтобы под слоем бетона не оставалось воздуха. Тщательно трамбуйте раствор, прокалывайте образовавшиеся «карманы» арматурой или разравнивайте при помощи вибратора

Кроме того, следует помнить о том, что заливка должна проходить одномоментно. В противном случае могут образоваться швы, которые негативно скажутся на прочности конструкции. Не забудьте и о гидроизоляции. Если участок, на котором ведется строительство, находится на влажном грунте – лучше воспользоваться двойным слоем рубероида. В ином случае вполне хватит и одного.

После того как фундамент будет залит, необходимо прикрепить ростверк. Для этого вам придется повторно сделать опалубку и связать арматурный каркас. Как только эти работы будут готовы – производится заливка бетоном, которую следует выполнить с соблюдением тех же правил, что и при заливке фундамента. После ее завершения производится забирка, которую, как правило, делают из кирпича. Не забудьте оставить несколько отверстий, необходимых для вентиляции и в местах подводки коммуникаций.

Если у вас под рукой есть трубы, и вы хотите сделать столбчатый фундамент своими руками с их использованием – это вполне реально. В таком случае последовательность действий следующая:

  1. Бурение отверстия необходимой глубины.
  2. Установка трубы. Ее диаметр должен быть несколько меньшим, чем диаметр ямы.
  3. Фиксирование и засыпка грунта в полость между трубой и стенкой ямы.
  4. Заливка внутреннего пространства трубы бетоном. Ее нужно заполнить на 1/3, а затем слегка вытянуть.
  5. Повторная заливка, но теперь незаполненное пространство не должно превышать 10-15 см сверху.
  6. Трамбовка смеси и установка внутрь арматурных прутьев.

Инструкция – как обустроить фундамент самому

Возводятся столбчатые фундаменты по технологии в четыре этапа:

  1. Земляные работы с выбуриванием ям под опорные столбы и устройством на их дне подушки из песка.

  2. Установка несъемной опалубки для опор фундамента с последующей заливкой бетона либо выкладывание их из кирпича или бетонных блоков.

  3. Устройство для этой разновидности свайно-ростверкового фундамента верхней распределяющей нагрузки части из железобетона, стального швеллера или древесины.

  4. Гидроизоляция всей конструкции и обшивка опор по периметру здания сайдингом или профлистом.

Все достаточно просто, но есть в этом процессе и ряд нюансов. Первый из них – независимо от уровня заложения ростверка, подпорные сваи столбчатого варианта фундамента для частного малоэтажного дома следует погружать глубже точки промерзания. Чтобы ускорить работы, в отдельных случаях лучше всего будет привлечь специализированную технику с буром.

Сами опоры основания могут быть выполнены из:

  • Залитого в асбестоцементную трубу железобетона;

  • Кирпича;

  • ФБС (изготовленных на заводе ж/б блоков для фундаментов);

  • Натурального камня.

Ниже приведёна пошаговая фото-инструкция столбчатого фундамента на пеноблоках:

Переносим план фундамента на местность — размечаем колышками будущие границы

Копаем ямы

Засыпаем ямы щебнем, сверху песком и несколько раз проливаем и повторяем процедуру засыпания песком

Выставляем на подушку первые 4 блока по углам и выравниваем по шнурке и размерам

Подставляем второй блок и выравниваем по уровню

Гидроуровнем отмеряем нулевой уровень фундамента — его высоту

Выставляем следующие уровни блоков нашего основания

По уровню делаем все остальные столбы

Выкладываем рубероид на столбики для гидроизоляции

Также возможно использование стальных винтовых свай. Но это уже будет больше одна из вариаций свайно-винтового фундамента. Раньше опоры делали даже из влагостойкой лиственницы. Однако сегодня большинство частных застройщиков предпочитают ставить под свой дом что-нибудь более долговечное и бетонное.

Опоры ставятся с интервалом 1,5–2,5 метра так, чтобы находиться под углами строения, в местах пересечения внутренних стен и заложения несущих балок, а также под печами и каминами. Это точки основных нагрузок. Часть из них ростверк вполне в состоянии распределить по всей конструкции. Но в идеале основной вес должен приходиться как раз на опорные сваи, на которых покоится столбчато-ленточный фундамент.

Выбирая кирпич, следует сразу исключить силикатную его разновидность. А керамический следует брать с максимально высокой морозостойкостью. В целом, если замешивать и заливать бетон не хочется, то лучше всего предпочесть ФБС. Эти блоки изначально предназначены для возведения фундаментных оснований для различных зданий.

По конструкции бетонный ростверк поверх столбов – это небольшой ленточный фундамент. Для него собирается отдельная опалубка с укладкой в нее арматуры из стальных прутков в 10–12 мм. После их связки готовый армирующий пояс останется лишь залить бетонным раствором с маркой не ниже М-300. При этом для деревянных строений ростверковая часть нередко выполняется вовсе из бруса. Во многих случаях его вполне хватает для перераспределения нагрузок.

Для гидроизоляции элементов столбчатого основания можно воспользоваться рубероидом либо жидкой битумной мастикой. Подойдет даже мягкая черепица, если она осталась неизрасходованной при покрытии кровли на уже построенном здании.

Заглубленный столбчатый фундамент с ростверком из монолитного железобетона

Если использование жесткой гидроизоляции не предполагается, процедуры проходят достаточно похоже на предыдущий вариант, но с некоторыми важными изменениями.

  1. Ямы не бурятся, а выкапываются вручную или с помощью техники. Впрочем, для упрощения работ можно вначале на нужную глубину, а потом лишь расширить ее под требуемую форму.
  2. Песчано-гравийная подушка выполняется так же, возможно расширение скважины в нижней части для создания «башмака».
  3. В яму опускается арматурный каркас, вставляется опалубка по желаемой форму колонны.
  4. В подготовленную опалубку заливают бетон, удаляют воздух с помощью виброуплотнителя или трамбовки.
  5. После отверждения бетона удаляют опалубку и обрабатывают поверхность колонны гидроизоляционным составом – лучше на основе битума. Можно также использовать рулонную или пленочную гидроизоляцию с соответствующим закреплением. Более подробно о видах защиты от влаги в статье.

Ростверк заливается или одновременно с заливкой колонн, или после удаления опалубки с них и проведения гидроизоляции. Различают ростверк наземный – лежащий непосредственно на грунте – и приподнятый. Второй вариант более практичен, поскольку не подвержен силам морозного пучения и не требует такой тщательной гидроизоляции с нижней стороны. Опалубку для обоих видов ростверка изготавливают по принципам, рассмотренным в статье.

Также в качестве ростверка можно использовать железобетонные перемычки. В этом случае фундамент будет монолитно-сборным.

Виды столбчатых фундаментов

Сборный

Сборный фундамент

Во-первых, используется только один вид кирпича (если из него) – пережженный, а цена на этот стройматериал достаточно высокая. Столбы менее 50 х 50 см закладывать не рекомендуется (расход будет соответствующий). Если опоры возводятся из камня бутового или плитняка, то все 60 х 60.

Во-вторых, придется поработать и лопатой, а это дополнительные трудозатраты.

Ну и материалы. Например, при возведении столбчатого фундамента из блоков 20х20х40 для каркасного дома за одно изделие придется отдать примерно 860 рублей.

Монолитный

Монолитный столбчатый фундамент

Для обустройства «столбов» применяется и древесина сечением не менее 20 см, хотя это не правило, а скорее – исключение.

Конструкция монолитного столбчатого фундамента

Когда целесообразно возводить

Частично уже было указано, поэтому несколько подробнее.

1. Если другой тип основания устраивать сложно или нецелесообразно. И дело не только в характеристиках почвы. На выбор конструкции влияет и ее промерзание. Для большей части территории страны этот показатель – не более 1,5 м. Это определяет глубину заложения фундамента. А вот как быть с районами, расположенными ближе к Крайнему Северу? Возводить ленточный монолит на большую глубину – значительное удорожание работ, так как нужно к смете расходов добавить и отделку такой большой поверхности. Ведь ее надо не только покрыть гидроизоляцией, но и надежно утеплить. А это – немалые деньги.

В расчет берется и расположение поземных слоев воды. Если они близко подходят к поверхности, то традиционный ленточный фундамент долго не простоит, не говоря уже о том, что в подвальное помещение систематически будет затапливаться.

2. При сложном рельефе местности. Выровнять поверхность участка вручную довольно проблематично. Использовать технику? Но не всегда это даст результат. Кроме того, если территория уже обустроена, то что делать с посадками? Ведь для возведения ленточного или плиточного фундамента придется развернуть полномасштабное строительство. Конечно, без грядок 1 сезон можно и обойтись, но как быть с кустарником и деревьями? Даже если их и не «тревожить», то корневая система будет загублена.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

  • равномерно распределить нагрузку на столбчатые опоры;
  • связать их в единое целое.

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

  • для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
  • стальные балки. Обычно используют двутавр и швеллер;
  • монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Бетонирование фундамента

До проведения бетонных работ:

  • проверяется правильность монтажа опалубки и арматуры;
  • устраняются все имеющиеся дефекты;
  • осуществляется очистка арматуры и опалубки от грязи и мусора.

Сам процесс бетонирования состоит из двух основных этапов:

  • покрытие смесью основания фундамента и подколонника до вкладыша;
  • заливка верхней части подколонника.

Заливка бетонного раствора производится слоями, толщина которых составляет 0,4-0,5 м. Каждый слой подвергается уплотнению. Используется строительный вибратор, который погружают в бетон на 8-10 см.

Особое внимание уделяют участкам возле стенок опалубки и в углах, где производится дополнительное уплотнение раствора. Запрещается касаться вибратором арматурных прутьев

Процесс уплотнения считается законченным, когда бетон прекращает оседать, а на его поверхности появляется цементное молочко. Вынимается вибратор таким образом, чтобы возникшие в бетоне пустоты заполнились равномерно.

При осуществлении бетонных работ (между заливкой последующих слоев) необходимо делать перерыв протяженностью 40-45 минут.

В ходе заливки фундамента следует пристально следить за опалубкой. Если ее элементы подверглись деформации, то проводится монтаж дополнительных креплений. Нельзя допустить возникновения слишком больших щелей.

Снятие опалубки осуществляется после полного застывания бетонного раствора. Причем при ее демонтаже бетонная конструкция не должна быть повреждена. Сам процесс снятия опалубки производится в порядке, обратном монтажным работам.

Для засыпки фундамента можно использовать выкопанную землю. Но наилучшее решение — применение глины, которая укладывается несколькими слоями с трамбованием.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
