Какой толщины должны быть швы в кирпичной кладке?

Тенические вопросы кирпичной кладки

Эти вопросы включают в себя много параметров, среди которых толщина стен и технология кладки, а также некоторые другие, о которых речь пойдет ниже.

Толщина кирпичной стены

Часто люди, планирующие или начинающие строительство дома из кирпича, задают вопрос: Какой должна быть толщина кирпичных стен и перегородок?

Ответ вам скажет любой специалист: Ширина кладки стены, или проще — толщина кирпичной стены, обычно делается кратной ½ кирпича и имеет такие размеры: кладка в 1 кирпич имеет ширину 25 сантиметров, в 1,5 кирпича — 38 сантиметров, в 2 кирпича — 51 сантиметр, в 2,5 кирпича — 64 сантиметра.

Толщину стен определяют, учитывая толщину вертикальных швов в кирпичной кладке. Толщина перегородок делается обычно в ¼ или ½ кирпича и составляет 6,5 или 12 см.

Толщина стены кирпичного дома наравне с ее прочностью — очень важная характеристика. Несущие внутренние стены здания должны иметь минимальную толщину 25 см.

Перегородки могут быть сделаны из кирпича «на ребро». Если перегородка длиннее 1,5 метров, ее следует армировать проволокой.

Виды кирпичной кладки

Длинную грань кирпича называют ложком, а торец кирпича – тычком, отсюда происходят и названия, которые имеет кирпичная кладка стен. Хотя есть и другие виды кладок

  • Тычковая кладкавыполняется так, что на фасаде стены видны только тычки.
  • Ложковая кладка — идет четыре ложковых ряда, а потом один тычковый.
  • Старорусская кладка — каждый горизонтальный ряд делается с чередованием ложков и тычков. При этом каждый тычок должен находиться по центру ложка, уложенного ниже.
  • Рельефная кладка делается так, чтобы отдельные кирпичи выступали (можно даже с наклоном) из плоскости стены.
  • Крестовая кладка, при которой ложковые и тычковые ряды чередуются, и ложок по вертикальной линии должен находиться симметрично между тычками.
  • Простая кладка — полная перевязка поперечных и продольных вертикальных швов выполняется через 3 — 5 рядов.

Кирпичная кладка наружных стен

Выше уже говорилось, что кирпичная кладка наружных стен выполняется в 1,5 или в 2 кирпича, а несущие внутренние стены— в 1,5 кирпича, перегородки — в ½ кирпича с арматурой. Когда стены впоследствии оштукатуривают, то швы можно не заполнять на глубину около 2 сантиметров. Обязательно делается перевязка швов.

Минимальному термическому сопротивлению наружной кладки соответствует сплошная стена из кирпича толщиной в 45 сантиметров. А вот пустотелая кладка толщиной 29 сантиметров отвечает теплоизолирующим требованиям, но лишь при безветренной погоде. При наличии сильного ветра воздух проникает через такую кладку сильнее 4 раза.

Узлы кирпичных стен

При устройстве различных перегородок следует создавать так называемые узлы кирпичных стен.

Эти узлы представляют из себя небольшие углубления, которые служат для крепления стен, предусматриваемых заранее во время кладки кирпичной стены. В дальнейшем эти узлы используют для установки рядов кладки будущей стены.

Использование подобных узлов не только необходимость конструктивного решения возводимых стен и перегородок, они также позволяют сделать всю конструкцию стен более прочной и надёжной.

Правила привязки кирпичных стен

Существуют определённые правила привязки кирпичных стен (несущих) к так называемым координационным осям:

  • В случае, когда на стены опираются плиты перекрытия, внутреннюю поверхность стены смещают относительно координационной оси (продольной) на 130 мм — для толщины стены до 150 мм.
  • В случае, когда на стены опираются несущие конструкции покрытия (балки) и толщина стены более 380 мм координационная ось (продольная) должна размещаться на расстоянии 250 мм от внутренней поверхности;
  • Для стен из кирпича толщиной 380 мм и пилястрами до 130 мм расстояние от оси до внутренней поверхности стены следует делать равным 130 мм;
  • Правило нулевой привязки гласит о том, что в кирпичных стенах с пилястрами толщиной до 130 мм внутренняя поверхность стен должна совмещаться с осью;
  • Геометрическая ось внутренней несущей стены должны совмещаться с координационной осью.

Как укрепить кирпичную стену

Следует помнить, что любая стена может иметь необходимость в укреплении. Существует несколько правил, как укрепить кирпичную стену.

Если на стене есть трещины, которые проходят по всей стену, причина, скорее всего, в деформации и разрыве фундамента. В таком случае необходим ремонт стены. Если же трещин нет, нужно укрепить стену. Для этого ее следует оштукатурить с применением армирования сеткой Рабица или проволокой.

И последний совет – пожелание. Любая стена, для того чтобы она была прочной и крепкой, должна быть сделана по всем правилам и с применением соответствующих технологий.

Технологии укладки

В зависимости от количества кирпичей по ширине возводимой стены различают кладку в четверть, половину, один, полтора, два и два с половиной кирпича. Так, самая экономная кладка в четверть кирпича предполагает укладывание каждого кирпичика не на постель (самую большую по площади кирпичную сторону), а на ложок (узкая продолговатая сторона). При этом ширина стены будет минимальной: например, каждый кирпичик имеет такой размер – 25 см * 12 см * 6,5 см, тогда ширина стены будет 6,5 см.

При кладке в полкирпича каждый строительный элемент укладывается на постель и при этом шириной стенки становится ширина кирпичика (если взять в пример вышеописанный кирпич, толщина кладки будет составлять 12 см).

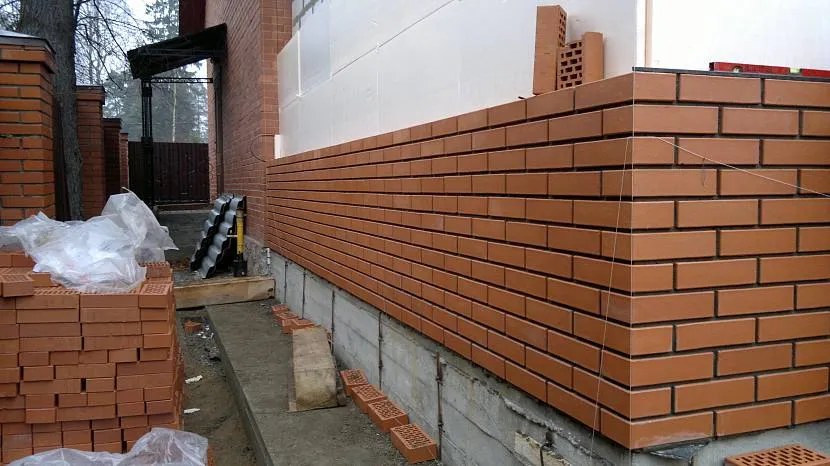

Часто кладка в полкирпича используется при облицовочных работахИсточник dyakyu.com

Чаще всего стоит узнать, как класть кирпичную кладку в один кирпич, чтобы понять технологию кладки в целом. Однокирпичная кладка будет шире, чем предыдущий вариант (в 0,5 кирпича). Несмотря на то, какой именно способ будет выбран для строительства, данный вид укладки позволяет сделать стену шириной в 25 см (по величине самой длинной стороны кирпичного бруска).

Аналогично указанным выше данным, полуторакирпичная стена будет иметь толщину 32-34 см, двухкирпичная – около 50 см, 2,5-кирпичная – около 62 см. Значения указаны примерные, так как не учтена толщина раствора и точный размер выбранного для строительства кирпича.

Если ряд составлен из кирпичей, уложенных на постель (широкую часть), а на виду оказывается самая маленькая часть (торец кирпичика), такой рядок называется тычковым. Когда кирпичные бруски положены так, чтобы на виду оказалось длинное ребро, такой ряд называется ложковым.

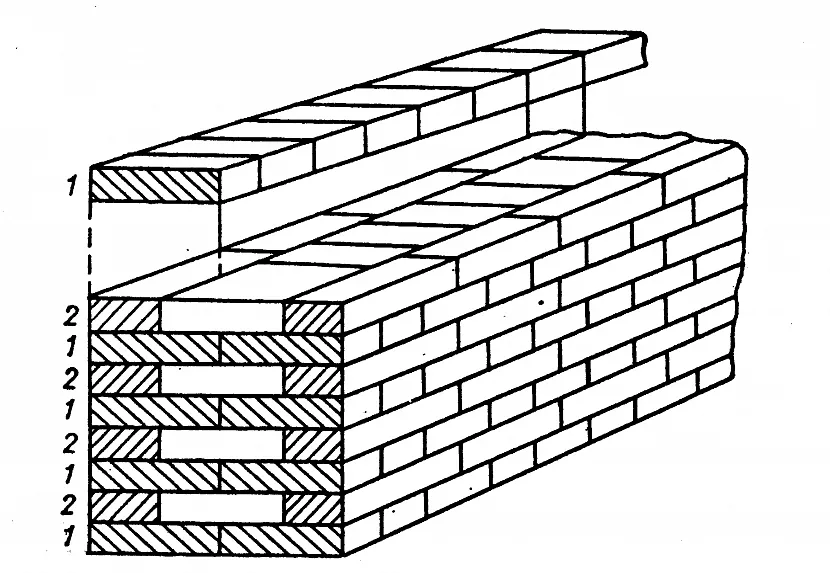

Тычковый (1) и ложковый (2) и ряд кирпичной кладкиИсточник studfile.net

Кроме выбора технологии укладки, которая будет влиять на толщину стен и качество постройки, также следует определиться с видом межкирпичного шва. Существуют такие разновидности горизонтальных швов:

  • подрез (раствор располагается так, что занимает всё пространство между двумя кирпичиками и стена получается ровной, подходит для декорирования и каминов);
  • выпуклый или вогнутый (шов выступает из стены или наоборот, является вогнутым по отношению к плоскости стенки, U-шов выполняется с помощью порезанной пополам, а именно вдоль, пластиковой трубки);
  • пустошовка (шов имеет некоторую пустоту, полость, то есть раствор вообще не вылезает за пределы кирпичиков, подходит под последующую штукатурку);
  • односрезный (шов представляет собой косой срез, если смотреть на него сбоку);

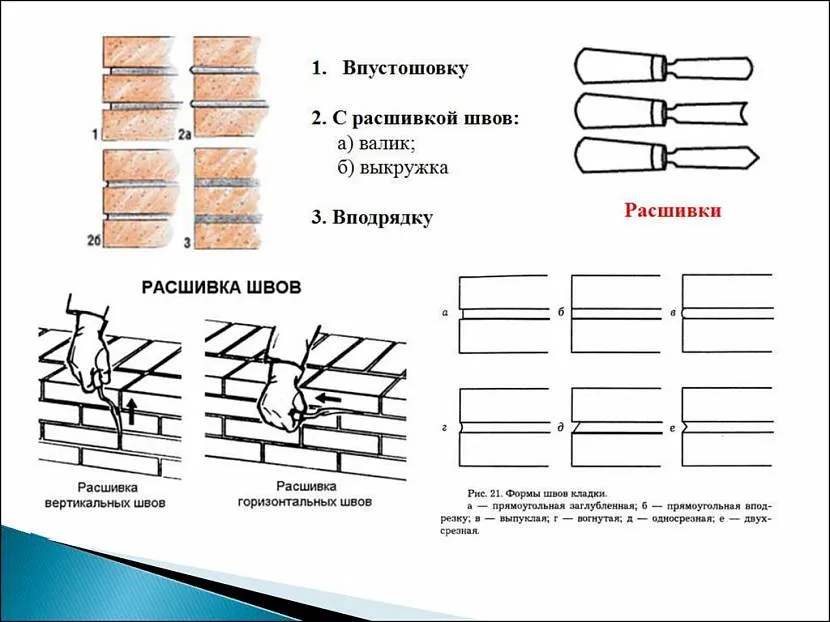

Как выглядят несколько видов кирпичных швовИсточник cf.ppt-online.org

двухсрезный вогнутый либо двухсрезный выпуклый (шов аналогичен выпуклому/вогнутому, только имеет неплавные очертания, а прямые, скошенные под углом линии).

Вопрос о том, как правильно класть кирпичную кладку включает в себя не только выбор технологии укладки и шва, но также подготовительные работы и непосредственно алгоритм укладывания кирпичиков.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм. Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

Таблицы размеров кирпичей

ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

  1. Разметка места для стены.
  2. Определение проемов для дверей и окон.
  3. Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Оформление углов

Самое сложное в возведении стен – начало и оформление углов. Этим занимаются каменщики с достаточным опытом. Правильная разбивка углов в последующем влияет на качество всей кирпичной кладки и стойкости сооружения в целом. Поэтому к операции подходят со всей ответственностью.

Сопряжение с внутренней стеной формируют, применяя половинки, четвертинки и 2/3 блока. Каменщик отсортировывает битый и сколотый камень и откалывает от него нужные куски. Отколотую сторону закладывают внутрь конструкции, оставляя снаружи целые. При возведении углов применяют однорядные и многорядные виды кладки кирпича.

Продолжение укладки стен производится с опережением угловых слоёв на два три ряда выше. От верхних точек натягивают причалку – шнур, контролирующий горизонтальную линию.

Видео описание

Ошибки и решения при формировании угла кладки в видео:

Чтобы не нарушать вертикальности швов, ряды чередуют. Наружную версту выкладывают попеременно ложковым рядом, а следующую тычковым. Внутреннюю версту можно делать тычковой и ложковой, в зависимости от вида перевязки.

При любом виде кирпичной кладки важно постоянно контролировать горизонтальное и вертикально положение стены с помощью водяного уровня, отвеса, угольника и шнура. Также следить за толщиной швов – они должны быть равномерными, не более 10-12мм.

Кладка колодцев и вентиляционных шахт

Начнём с того, что вентиляционные шахты и колодцы должны монтироваться по готовым проектным схемам, соответствующим нормативам. Самостоятельный неквалифицированный монтаж может привести к опасным ситуациям.

Основные правила кирпичной кладки колодцев и вентканалов:

  • Устройство каналов происходит вместе с укладкой стен. При толщине стены до 38 см, делают кладку в один ряд. При толщине 64 и выше – в два ряда;
  • Стандартное сечение вентканала 140х140 см;
  • Применяют тот же раствор, что и для стен;
  • Употребляют полнотелый кирпич, а для дымовых колодцев – огнеупорный;
  • Заранее готовят шаблон из досок, соответствующий параметрам конструкции. Его будут постоянно прикладывать к формируемому каналу, чтобы нижние позиции равнялись верхним;

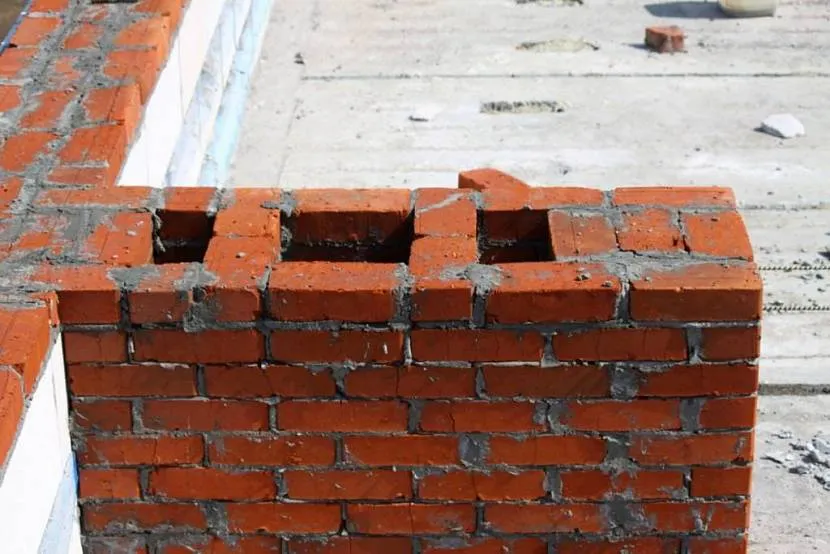

Форма вентканаловИсточник center-esm.ru

  • Любой вид кладки каналов должен быть отодвинут от дверного проёма или стыка стены на расстояние минимум 38 см.
  • Вентиляционный и дымоходный колодец, монтируемые рядом, изолируются дополнительным рядом жаростойкого кирпича.

В домах выше одного этажа монтируют наклонные вентиляционные шахты, которые уменьшают сопротивление воздушному потоку. Но они могут засоряться, поэтому после окончания укладки их проверяют с помощью железного шара на тросе. В месте максимального сопротивления будет предполагаемое место засора.

Декоративное оформление фасадов

Готовый дом обычно оформляют архитектурными деталями и обкладывают дизайнерским способом, чтобы дом выделялся от остальных и радовал глаз владельца. Дом, который выделяется ярким декором или полётом фантазии среди соседей не останется незамеченным и получит собственное имя, например, «Дом лилия».

Виды кладки облицовочного кирпича:

Ажурная кладка – необыкновенно интересное решение отделочных работ. Блок укладывается, чередуясь с просветами между соседними тычками. Швы аккуратно оформляются. Таким же методом выполняют ажурные декоративные ограды, выкладывая различные узоры.

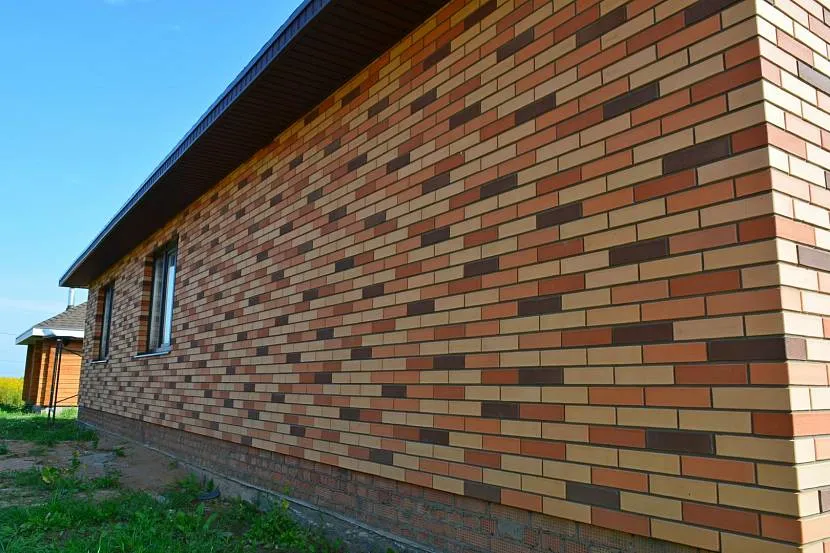

Красивая цветная отделка фасадаИсточник www.zsm-altair.ru

  • Рельефная кладка – камень выкладывается с выступающим рельефом по заранее приготовленной схеме.
  • Голландский вариант – первый ряд укладывают тычком, а во втором чередуют тычки и ложки.
  • Силезский – применяют несколько цветов в оформлении, получая невероятные сочетания узоров.

Коротко о главном

Положить кирпич на кирпич можно, только изучив правила возведения стен. Несоблюдение принципов кладки приводит к растрескиванию или разрушению готового строения.

Для кладки дымовых труб следует выбирать огнеупорный кирпич с высокой сопротивляемостью температурам.

Без отвеса и уровня невозможно выровнять вертикальные и горизонтальные поверхности и выполнить качественную кладку.

Стандартные размеры

Стандарты на стройматериалы у отечественных и зарубежных производителей не совпадают.

Импортный одинарный кирпич чуть меньше российского. Чем это обусловлено, сказать трудно. Возможно, причина в том, что зарубежные строители не сталкиваются с такими сильными морозами. Возможно, внятной причины в таком различии вовсе нет, просто так сложилось исторически.

Когда проектировщик начинает расчет возводимой конструкции, он опирается на размеры, утверждаемые ГОСТом.

Ему нет необходимости выяснять на предприятии, каких размеров будет производиться партия стройматериалов сегодня, каких — завтра, а каких — через месяц, как раз ко времени, когда будет готов расчет здания.

Благодаря тому, что все делается по единым размерам, конструктор решает, из чего именно будет возводиться строение, делает расчет, а стройматериалы закупаются у любого производителя, выпускающего качественную продукцию.

Таблица размеров и маркировки кирпича отечественных производителей

Размер, ммМаркировка размераНазваниеМаркировка названия
1НФ250×120×65одинарныйО
0,7НФ250×85×65евроЕ
1,3НФ288×138×65модульный одинарныйМ
1,4НФ250×120×88полуторныйУ
2,1НФ250×120×140двойной (камень)К
1,8НФ288×138×88камень
2,9НФ288×138×140
3,2НФ250×180×140
3,7НФ288×288×88
4,5НФ250×250×140
4,9НФ380×180×140камень крупноформатныйКК
6НФ250×250×188
6,8НФ380×250×140
9,3НФ380×255×188
10,7НФ380×250×219
11,2НФ398×250×219
14,3НФ510×250×219

Таблица размеров и маркировки европейского кирпича

Размер, ммМаркировка
240×114×52DF
240×115×1132DF
240×115×71NF
240×115×61RF
210×100×65WDF
210×100×50WF

Выбор кирпичей и их использование

  1. Наружную стену необходимо возводить из кирпичей, морозостойкость которых составляет не менее 35 циклов.
  2. Перед кладкой первый ряд кирпичей выкладывается «всухую», чтобы определить расположение вертикальных швов и избежать напрасной резки кирпичей, и только затем с раствором.
  3. Кирпич ручной формовки кладется выемкой кверху.
  4. При кладке используют одновременно кирпичи из 3-4-х разных поддонов, причем с поддона кирпичи берутся по диагонали для того, чтобы выровнять различия в оттенках цвета кирпичей.
  5. Необходимо избегать напрасного использования половинок кирпичей в углах стен и проемов.

Факторы, которые влияют на швы

В первую очередь это зависит от консистенции раствора, который может расползаться по сторонам при давлении на него сверху. Специалисты отмечают, что оптимальная толщина шва 10–15 мм в горизонтальной плоскости, а вертикальные швы надо делать в среднем 10 мм. Если же применяются двойные кирпичи, швы надо делать 15 мм.

Контролировать эти размеры можно на глаз, но можно также использовать крестики или пруты из металла определенной толщины. Все эти размеры определяются СНиП, а на соблюдение нормативов влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных конструкций рекомендуется отдавать предпочтение профессионалам, которые могут приготовить раствор в соответствии с требованиями, добавляя в него необходимое количество песка или иных компонентов, чтобы сохранить толщину кладки в требуемых пределах.

Климатические условия и последующая эксплуатация объекта при кирпичной кладке имеют особые значения. Если выполнять кладку при низких температурах, то рекомендуется добавлять в раствор специальные добавки. В таком случае швы нужно делать минимальными, что дает возможность уменьшить влияние негативных факторов на раствор и сделать кладку монолитный.

Стена в один кирпич. Пошаговая инструкция

Технология кладки выглядит следующим образом:

  1. Вначале надо убедиться, что основание первого ряда достаточно ровное. Небольшие неровности можно выровнять кладочным раствором первого горизонтального шва. Большие — цементной стяжкой.
  2. Выкладывают всухую первый ряд, используя при раскладке шаблон вертикального шва между соседними кирпичами. При необходимости немного уменьшают или увеличивают зазоры швов, чтобы добиться заполнения ряда целыми кирпичами. А при невозможности этого, определяют размер «доли» (подрезанного кирпича) и ее оптимального расположения. Если это стена под штукатурку, то расположение и размер доли не принципиален. Отмечают на основании положение вертикальных швов первого ряда.
  3. Первые кирпичи укладывают в углах, соблюдая уровни по всем плоскостям и относительно друг друга.
  4. Устанавливают порядовки. При кладке внутренней стены — по углам с двух сторон. При возведении отдельного сооружения — по углам всего периметра. Выравнивают их по вертикальному уровню. Порядовка для одинарного кирпича — это рейка с шагом делений в 77 мм (высота кирпича плюс горизонтальный шов).
  5. Между порядовками натягивают шнур-причалку. И еще раз проверяют уровень в горизонтальной плоскости. Провисание шнура корректируют с помощью маяков.
  6. Выкладывают первый ряд, контролируя совпадение вертикальных швов с отметками на основании. Для этого кельмой накладывают раствор, разравнивают его под постель. Часть раствора прижимают к тычку углового, а в последующем — предыдущего кирпича. Берут кирпич, кладут его на раствор, и скользящим движением прижимают к кельме, удерживающей раствор на тычке. Достают из шва кельму, и окончательно выравнивают кирпич по причалке, убирая излишки раствора.
  7. Следующие ряды кладут в соответствии с выбранным видом перевязки, соблюдая смещение продольных и поперечных швов.

Белый силикатный кирпич

Дешевый и эффективный строительный материал. Изготавливают его из песка, извести, с небольшим добавлением присадок. Технология высоких температур позволяет плавить песок, превращая его в стекловидную массу. Подобный процесс дает возможность материалу обрести особую плотность, вдвое превышающую показатели красного камня.

Кроме плотности, силикатный кирпич имеет множество других положительных качеств:

  • он легко выдерживает повышенные нагрузки;
  • в отличие от красного кирпича оптимально сохраняет тепло;
  • имеет прекрасный внешний вид и устойчивый цвет, на котором почти незаметны выделения солей и пылеобразования;
  • материал производят из экологически чистых составляющих, что позволяет комфортно себя ощущать в подобных строениях;
  • он морозостойкий, имеет хорошую звукоизоляцию;
  • стоимость белого кирпича ниже, чем красного;
  • это прекрасный строительный материал как для несущих стен, так и для внутренних перегородок, на него можно устанавливать бетонные перекрытия (что не рекомендуют делать, используя шлакоблочный материал).

К недостаткам можно отнести низкую устойчивость к влаге. Поэтому выстраивая дом из белого кирпича, цокольный этаж придется построить из красного. Подобный материал не годится для строительства выгребных ям, подвалов, подземных коммуникаций, колодцев, всех сооружений, которые могут иметь прямой контакт с водой или осадками. Подземная часть дома от жилой должна отделяться гидроизоляцией. Плохую устойчивость к влаге можно решить продуманной вентиляцией и эффективной отопительной системой.

Белый камень менее долговечен, чем красный. Но у него есть свои преимущества. По соотношению объемов кладки силикат более выигрышен в цене. Рассчитать кладку несложно. Кубический метр содержит 340 штук белого кирпича (раствор учитывается) или 410 красного. Эта разница характерна не только для цены материала, но и для концентрации усилий, с которыми будет выстраиваться здание.

Какой должна быть оптимальная ширина и высота кладки?

Кирпич для кладки отличается между собой размерами, формой конструкции и материалом изготовления. Поэтому ширина кладки должна рассчитываться с учетом этих параметров.

Размер кирпича для них делится на

  • одинарный (250х120х65 мм),
  • полуторный (250х120х88 мм),
  • двойной (250х120х138 мм).

Существуют виды изделий с большей длиной или шириной, например, одинарный и утолщенный кирпич модульных размеров имеют параметры (288х138х65 мм), а также (288х138х88 мм) соответственно.

Рассмотрим таблицу с видами кладок и шириной, которую они имеют при учете толщины растворного шва:

Вид кладкиШирина и рекомендации
Половинная120 мм. Данный вид кладки применяется для постройки внутренних перегородок или разделительных оград на участке. При постройке несущих стен здания не используется.
Одинарная250 мм. Чаще всего применяется при возведении вспомогательных зданий (сарай) или заборов.
Полуторная380 мм. Самый распространенный вид кладки для теплых регионов. Такая ширина подходит для постройки небольших жилых зданий в субтропическом климате и не жилых – для умеренного.
Двойная510 мм. Данный вид кладки используется для постройки несущих стен в умеренном климате, но при дополнительном утеплении может использоваться для более холодных мест. Также из двойной кладки делают конструкции, высота которых не превышает 5 этажей.
Два с половиной640 мм. Этот вид кладки применяется для зданий, которые будут построены в холодных климатических условиях, а также для построек с 5 или более этажами.

Как можно увидеть выше, толщина стены из кирпича зависит от того, какое количество кирпичей будет уложено в кладку. От этого будет изменяться общий объем материала, который используется для строительства. Также ширина кладки может изменятся от декоративной составляющей или дополнительного утепления.

Например, гладкий красный кирпич используют для обкладки внешней стены. Между несущей и декоративной частью чаще всего помещается утепляющий слой. В зависимости от его толщины ширина кладки может вырасти на 130 или более мм.

Также может применятся внешнее утепление с помощью обшивки декоративными деревянными плитами с прослойкой изоляции или обшивка внешних стен плитами из пенополистирола.

Существуют типы кладки более 640 мм, но они используются для домов, которые стоят в холодных климатических условиях с понижениями температуры до -40 °С или ниже. Для таких строений ширина кладки может составлять 770 мм и более.

Кирпичи, как красные, так и силикатные, могут быть полнотелыми или пустотелыми. В зависимости от этого показателя ширина стены уменьшается для пустотелых и увеличивается для полнотелых. Это происходит из-за того, что изделия с пустотами внутри проводят тепло хуже, чем монолитные, поэтому зона промерзания смещается к наружной части здания.

Оптимальная ширина стен рассчитывается также от высоты конструкции и должна составлять не менее 1/20. Чаще всего для домов из кирпичной кладки высота кладки составляет от 2,8 до 3 м, так как скорость возведения весьма низкая и требует дополнительного укрепления армирующими слоями.

Максимальная высота кирпичной стены зависит также от ее ширины, например, для неармированной кладки толщиной 12 см она составляет 3,25 м при свободной длине перегородки до 8,1 м, а для армированной 3,9 м. Оптимальная возможная высота для постройки составляет 10 этажей.

Внешняя несущая имеет общую высоту со всей конструкцией, но укрепляется этажными плитами перекрытия. Поэтому если считать от пола до перекрытия, то она будет иметь общую высоту с внутренними перегородками.

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии со стандартами для различных типов стройматериалов, что тоже определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и чёткие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

А также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление различных компонентов в цементную смесь, среди которых пластификаторы, известь и химические добавки

Вносятся эти компоненты в зависимости от требований производителя.

В зимнее время рекомендуется соблюдать температуру раствора не ниже +25 градусов. Если условия не позволяют придерживаться такой температуры, то необходимо добавлять пластификаторы в раствор.

Также СНиП определяет, что запрещено использование строительных камней, которые не имеют соответствующих сертификатов, особенно при возведении жилых зданий.

Таблицы размеров кирпичей

ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Какие факторы влияют на прочность и срок службы кирпичной кладки? Их несколько – тип конструкции, разновидность кладочного материала, расход раствора и схема перевязки. Не менее важным параметром являются размеры кладки, а также их соответствие требованиям нормативно-технической документации. Именно поэтому перед началом работ нужно определиться с видом кирпича, поскольку современный рынок предлагает обширный ассортимент различных по характеристикам и габаритам кладочных материалов.

Независимо от типа постройки и применяемого стенового материала все расчеты выполняются аналогично – необходимо знать лишь параметры используемых изделий. В этой статье мы приведем несколько примеров вычисления размеров конструкций и осветим основные рекомендации. Всю эту информацию можно успешно применять при строительстве домов и сооружений не только из кирпича, но и из любых других кладочных материалов.

Конструктивные особенности кирпича

Перед рассмотрением вопроса о толщине кладочного шва необходимо изучить его конструктивные особенности.

Кирпич считается самым востребованным и универсальным строительным материалом. Он применяется для возведения зданий на протяжении многих лет.

Различают пустотелый и полнотелый тип кирпича.

Пустотелый – применяется для строительства внутренних перегородок. Он обладает хорошими тепло- и звукоизоляционными качествами и содержит в себе пустоты, которые могут составлять до 45%. Полости внутри бывают прямоугольной или круглой формы.

Полнотелый кирпич не имеет незаполненных пространств, но обладает пористостью поверхности, которая может составлять до 14%. Используется при возведении каминов, печей, дымоходов.

По размерам различают:

  • одинарный, с высотой грани 65 мм;
  • полуторный, с высотой грани 88 мм;
  • двойной кирпич – 138 мм.

Это показатели высоты изделия, длина и ширина являются стандартными и составляют 250х120 мм.

Таблицы кратности кирпичной кладки и размеров кирпичей

Строителю, особенно начинающему, поможет соотнести между собой размеры кирпичей таблица, в которой собраны и наглядно представлены параметры стройматериалов данного типа. Давно прошли времена, когда глиняные параллелепипеды люди лепили каждый себе сам и в определении их величины придерживались только собственных замыслов.


Чем больше размер кирпича, тем быстрее происходит строительство дома, однако чересчур большие размеры могут повлиять на функциональность и прочность пострйоки.

Сейчас для удобства проектировщиков, производителей и строителей габариты стройматериалов стандартизированы и любой из параметров (длина, высота или ширина) должны быть кратны параметрам одинарного кирпича, предусмотренным ГОСТом.

Обозначается одинарный размер маркировкой 1НФ, у изделий других параметров в маркировке вместо единицы проставляется цифра, обозначающая пропорцию, согласно которой данное изделие соотносится с одинарным. Причем изделия не обязательно изменяются сразу по всем граням.

Стандартные размеры

Стандарты на стройматериалы у отечественных и зарубежных производителей не совпадают.

Импортный одинарный кирпич чуть меньше российского. Чем это обусловлено, сказать трудно. Возможно, причина в том, что зарубежные строители не сталкиваются с такими сильными морозами. Возможно, внятной причины в таком различии вовсе нет, просто так сложилось исторически.

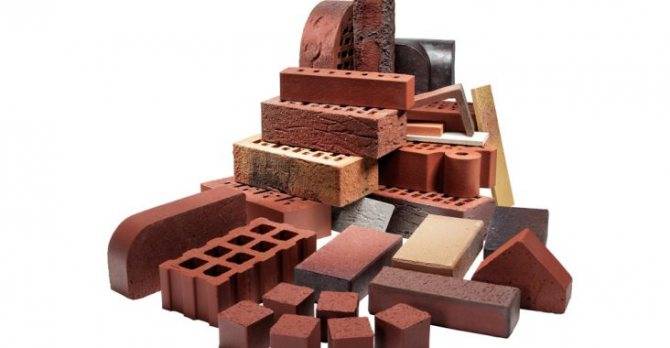

Стандартные размеры разных видов кирпичей.

Когда проектировщик начинает расчет возводимой конструкции, он опирается на размеры, утверждаемые ГОСТом.

Ему нет необходимости выяснять на предприятии, каких размеров будет производиться партия стройматериалов сегодня, каких — завтра, а каких — через месяц, как раз ко времени, когда будет готов расчет здания.

Благодаря тому, что все делается по единым размерам, конструктор решает, из чего именно будет возводиться строение, делает расчет, а стройматериалы закупаются у любого производителя, выпускающего качественную продукцию.

Таблица размеров и маркировки кирпича отечественных производителей

Размер, ммМаркировка размераНазваниеМаркировка названия
1НФ250×120×65одинарныйО
0,7НФ250×85×65евроЕ
1,3НФ288×138×65модульный одинарныйМ
1,4НФ250×120×88полуторныйУ
2,1НФ250×120×140двойной (камень)К
1,8НФ288×138×88камень
2,9НФ288×138×140
3,2НФ250×180×140
3,7НФ288×288×88
4,5НФ250×250×140
4,9НФ380×180×140камень крупноформатныйКК
6НФ250×250×188
6,8НФ380×250×140
9,3НФ380×255×188
10,7НФ380×250×219
11,2НФ398×250×219
14,3НФ510×250×219

Таблица размеров и маркировки европейского кирпича

Размер, ммМаркировка
240×114×52DF
240×115×1132DF
240×115×71NF
240×115×61RF
210×100×65WDF
210×100×50WF

Достоинства и недостатки стены в один кирпич

Стена с такой толщиной имеет достаточную прочность, чтобы служить в качестве несущей для малоэтажных строений. Это наиболее распространенный вид при сооружении гаражей, небольших дач и садовых домов сезонного проживания, летних кухонь и хозяйственных построек.

Она используется в качестве межквартирных перегородок в кирпичных, панельных или монолитных домах. Толщина 250 мм — это минимальный размер кирпичной стены, который обеспечивает требуемую прочность в качестве одной из опор перекрытия.

Для этих целей используется полнотелый кирпич с маркой от М150. Кроме того, такая перегородка с отделочными слоями из штукатурки обеспечивает требуемый индекс звукоизоляции.

Но несущих способностей стены в один кирпич недостаточно для возведения многоэтажных домов. А по теплоизоляционным свойствам этой толщины недостаточно для наружных стен отапливаемого помещения.

Технологические особенности кладки

Эти моменты также регламентируются ГОСТом, поэтому все строительные работы должны производиться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их разряда. Любая кладка регламентируется СНиПом по порядку проведения работ.

  1. Разметка места для стены.
  2. Определение проемов для дверей и окон.
  3. Установка порядовок.

При возведении многоэтажного здания работы производятся поэтапно, а после выгонки первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным и отвечать техническим условиям, а также находиться в рабочем состоянии. При выполнении работ нужно строго соблюдать требования СНиП по безопасности. Если здание высотное, то все работники должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверения стропальщиков и связь между собой для обеспечения слаженной работы. На объекте не должно находиться никаких посторонних предметов, которые будут мешать проведению работ.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
