Как установить доводчик на дверь?

Ход установки

Чтобы знать, как правильно установить купленный доводчик на дверь, необходимо понимать, какой вид тягового устройства установлен. Он может быть стандартный, скользящий или с фиксированной тягой

Еще на этапе покупки обратите внимание на параметр прочности и долговечности, чтобы установка внешних и внутренних доводчиков дверей не пошла насмарку. Для этого также есть свои стандарты

Дизайн доводчика должен соответствовать общему стилю помещения.

У хорошего доводчика должен быть европейский показатель EN1154, прочный металлический корпус, антикоррозийное покрытие. Не забывайте, что наружный доводчик будет заметен всем, поэтому его нужно подбирать исходя из стиля помещения или же стараться сделать его незаметным, выбрав минимальный размер и цвет в тон двери.

Подготовительный этап

Итак, перед вами лежит приобретенное устройство, но как установить доводчик на дверь? Производители позаботились об этом и вложили в коробку инструкцию. Она обычно понятна, наглядна и в ней содержится описание установки доводчика двери.

Обратите внимание на вашу дверь. Она может быть: левосторонней, правосторонней, открывающейся наружу или внутрь

Конечно, для дверей подъездов лучше устанавливать конструкцию внутрь, чтобы избежать пагубного воздействия мороза и жары. Хоть многие современные модели и рассчитаны на разброс от -35 до +70, все же, при сильных морозах устройство может выйти из строя.

Выбор типа доводчика обусловлен конструкцией двери.

Нужно знать, как установить доводчик на дверь в зависимости от ее ориентации. Если вы открываете ее от себя, корпус крепится на дверную коробку, а рычаг — к самой двери. Если тянуть дверь нужно на себя, корпус следует крепить к верхней части полотна двери, со стороны петель, а рычаг к коробке, чуть выше. Для того, чтобы осуществить монтаж доводчика своими руками, двери нужно закрыть и начать работу, следуя следующему алгоритму.

Процесс крепления

Достаньте из комплекта поставки схему, которая соответствует вашему типу дверей. Приложите ее к верхней части двери (она сделана в масштабе 1:1), там, где вы собираетесь крепить доводчик. Линия самой двери будет выделена на схеме, таким образом, вы можете приложить схему согласно этой линии и зафиксировать лист для удобства скотчем наверху, на коробке.

Это необходимо для того, чтобы отметить места для отверстий. Возьмите острый карандаш и прорисуйте точки через бумагу. Установка доводчика, осуществляемая на деревянную дверь, будет проще, так как отверстия для крепления можно высверлить без труда. Для алюминиевых дверей потребуются бонки.

Вам потребуются 4 отверстия для доводчика и 2 на коробке. Когда отверстия готовы, необходимо закрепить обе части саморезами, которые идут в комплекте с доводчиком. Это можно сделать отверткой с подходящим рисунком.

Но есть и тонкости в том, как установить доводчик. Например, на пластиковую дверь сложно рассчитать силы при подготовке отверстий, так как материал мягкий и податливый.

В этом случае точки следует лишь немного расширить, оставив работу по прорезанию материала непосредственно саморезу. Далее, обе прикрепленные части нужно скрепить общим винтом, чтобы получить рычаг. Он должен находится по отношению к дверному полотну под прямым углом.

Финальная стадия

После установки нужно отрегулировать устройство, с помощью подкручивания винтов. Идеальную скорость закрытия можно определить лишь на практике, несколько раз закрыв и открыв дверь и подкорректировав доводчик в зависимости от результатов.

Важно знать, что в конструкции есть два винта. Нижний отвечает за скорость закрытия двери в промежутке от 0 до 15 градусов отклонения от плоскости

Верхний же берет ответственность за диапазон от 15 до 180 градусов. Если вы присмотритесь к винту, можно заметить, его поворот вправо будет замедлять процесс, а влево — ускорять.

Регулировка доводчиков после установки

Правильно установить доводчик для входных или межкомнатных дверей невозможно без финального этапа – регулировки и последней настройки. Первичный монтаж не всегда позволяет добиться правильной работы оборудования, что приводит к поломкам. Также механизмы нуждаются в периодической регулировке, которая происходит во время смены времен года.

Первое, на что обращают внимание, — это скорость движения двери:

  • Если полотно слишком медленно открывается, то регулируют пружину доводчика.
  • За ее сжатие отвечает специальная гайка, отмеченная в инструкции особой буквой или цифрой.
  • Головку клапана поворачивают, следуя инструкции, по часовой или против часовой стрелки, но не больше 2 оборотов в одну сторону.

Обычно в доводчиках есть 2 клапана регулировки. В редких моделях встречается третий клапан. Если первый отвечает за регулировку скорости, то второй используется для плотного закрывания двери – дохлопа. Третий клапан отвечает за ход конструкции полотна при углах в 90 или 80 градусов.

Функция hold-open дает возможность фиксировать дверь в открытом положении под заданным углом (обычно в 90 градусов). Однако ею оснащаются не все доводчики. При необходимости опцию можно купить вместе с механизмом или установить потом при необходимости.

Замену масла рекомендуют проводить не реже 2 раз в год – летом и зимой. То же относится к движущимся элементам, смазку которых проводят специальным маслом.

Рекомендации по выбору механизма

Перед тем как выбрать и установить доводчик на дверь, надо понять, в каких условиях он должен эксплуатироваться. На этот счет есть такие рекомендации:

  1. Для уличных дверей и калиток лучше всего подойдет пневматический механизм, не боящийся отрицательных температур. Дело в том, что от холода масло в гидравлическом доводчике густеет, отчего скорость закрывания сильно замедляется. Поэтому изделие нуждается в сезонной регулировке.
  2. Благодаря эстетичности и надежности в работе механизмы с гидравликой принято ставить на входные двери в офисы, жилые дома и прочие здания.
  3. Пружинный доводчик рассчитан на межкомнатные и легкие деревянные створки.

Простейший вариант с нерегулируемой пружиной

Каждая разновидность имеет свои плюсы и минусы. Пружинный механизм дешев, но не поддается регулировке. Пневматическое устройство не боится холода и не нуждается в настройке, но не слишком привлекательно выглядит и уступает гидравлике в надежности. Отсюда и популярность масляных доводчиков – их покупают на большинство дверей, невзирая на высокую цену.

Автоматические устройства закрывания следует выбирать не только по типу, но и по нагрузке. Одно дело – повернуть нетяжелую пластиковую створку, и совсем другое – прикрыть металлическую или стеклянную дверь. Играет роль и размер полотна – ширина с высотой. Поэтому изделия делятся на классы по европейским нормам EN 1154, каждый из которых рассчитан на эксплуатацию с дверьми определенных размеров и массы, что и указано в таблице.

Существует возможность подобрать дверной доводчик с такими дополнительными функциями:

  • синхронизация закрытия двустворчатых дверей;
  • фиксация в открытом состоянии либо задержка захлопывания на установленный промежуток времени;
  • защита от резких рывков и ударов (в корпусе устанавливается гидравлический компенсатор);
  • способность нормально функционировать на морозе.

Естественно, изделия с перечисленными функциями обойдутся дороже обычных, но и прослужат в нестандартных условиях дольше. Больше информации о правильном выборе доводчика вы узнаете, просмотрев видео:

Полезные советы по использованию доводчиков

При эксплуатации таких приспособлений необходимо учитывать следующее:

  • Категорически нельзя пользоваться доводчиком в качестве ограничителя, предотвращающего максимальное открытие двери, поскольку в таком случае рычажный механизм достаточно быстро выйдет из строя. Для этой задачи лучше прибегать к использованию амортизирующих дверных упоров, монтаж которых осуществляется на полу или стене. В качестве исключения выступают некоторые приспособления со слайдерным размещением рычага – в направляющем желобе бывает можно совершать установку ограничителя предельного открывания.
  • Следует избегать прикладывания усилий вручную для повышения скорости закрытия двери, поскольку из-за этого произойдет быстрое изнашивание механизма.
  • Доводчик будет функционировать должным образом, если у дверной конструкции отсутствуют недочеты. Помимо этого перед установкой необходимо удостовериться, что петли не провисают и хорошо закреплены, замки и защелки верно подогнаны, а полотно не перекошено. За всем этим следует регулярно наблюдать в ходе эксплуатации.
  • Дверь с наличием доводчика запрещено фиксировать в открытом положении посредством расположенных на пути полотна предметов с крупным весом и совершать привязывание к установленным на нем ручкам. Если имеется потребность на протяжении продолжительного периода времени удерживать вход в таком состоянии, то нужно выполнить отсоединение рычажной системы.
  • Если устройство требуется установить на улице, то необходимо обезопасить его от попадания на поверхность прямых лучей солнца и осадков. Эксплуатируемые в таких условиях доводчики нуждаются в двух разовом сезонном регулировании.
  • Нельзя висеть на дверях, позволять кататься на них детям, вешать на ручки тяжелый груз.
  • Не менее раза в год нужно осуществлять смазывание шарнирных узлов рычажного механизма с использованием консистентной смазки.

После выяснения как установить доводчик на входную дверь удастся правильно совершить его монтаж своими руками, а благодаря соблюдению советов по эксплуатации приспособление сумеет прослужить на протяжении заявленного производителем времени без поломок.

Видео:

Вас может заинтересовать:

Как выбрать дверной доводчик: качественный и удобный в использовании

Как и чем покрасить металлическую дверь своими руками правильно

Как снять пластиковое окно своими руками: подробная инструкция

Инструкция по монтажу

Чтобы установить присоску, не нужно иметь какие-то особые знания или специальный инструмент. Если есть желание установить самостоятельно, то необходимо соблюдать следующие этапы работ:

Для начала нужно убрать всю внутреннюю обивку двери. Для чего потребуется шлицевая и крестообразная отвертка.

Если в автомобиле установлен механизм электроуправления стеклами, предварительно изучите техническую часть этих приборов, познакомиться с указаниями компании-производителя можно в инструкции. Все клеммы нужно отсоединить, не допуская их спутывания между собой, неверное подсоединение в дальнейшем может сказаться поломкой всех систем.

На следующем этапе подключается электропривод с подтягивающим механизмом. Весь процесс установки пошагово написан в инструкции по эксплуатации каждой конкретной модели автомобильного доводчика. Нужно учитывать только то, что основной блок обязан находиться таким образом, чтобы дотягивающий механизм был повернут в сторону замка двери.

Крепится доводчик под замком. Устанавливаемое устройство обязано контактировать с магнитом, от него и будет зависеть работа всей конструкции. Для крепления понадобится электродрель, при помощи нее можно быстро сделать необходимые отверстия. Датчик обязан располагаться под ответным магнитом, это непосредственно влияет на работу присоски.

После этого необходимо лишь соединить между собой датчик и электронную панель управления, которая подключается к 12-вольтовой электросети автомобиля.

Монтаж механизма

Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

  • Доводчик.
  • Тяга из рычагов.

Комплект устройства

  • Метизы для крепежа.
  • Схема или чертежи доводчика для монтажа конструкции.

Схема монтажа механизма

Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

Монтаж бывает:

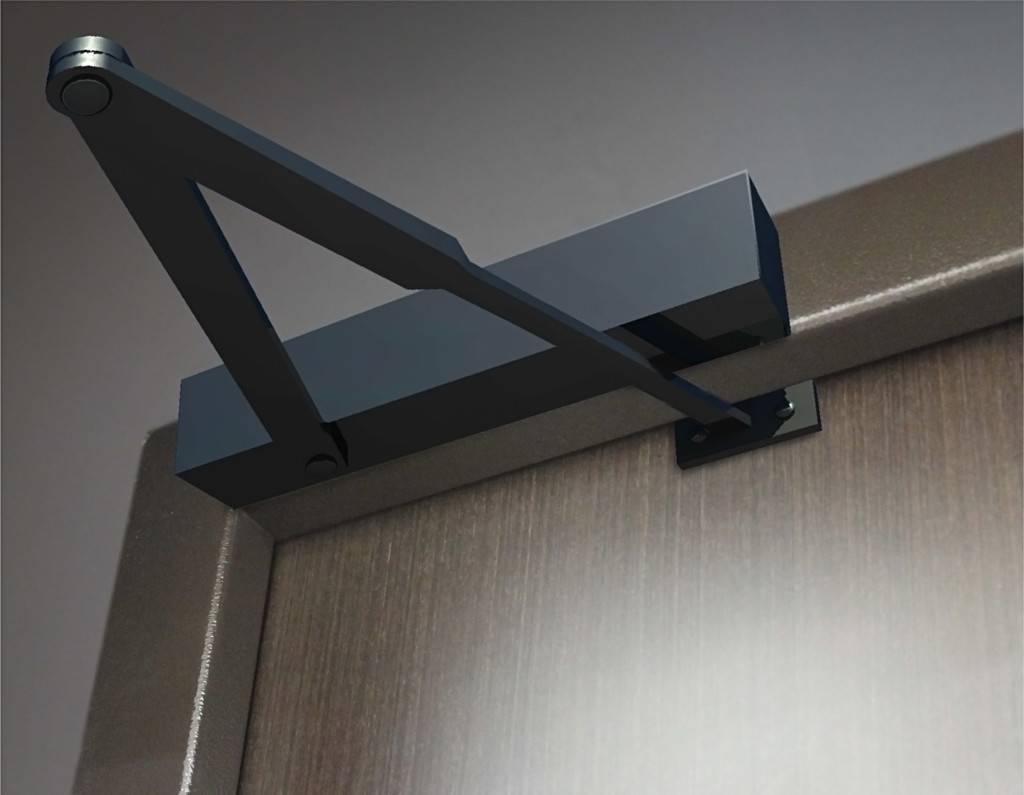

Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.

Внутренний монтаж доводчика

Наружным.

Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

Для этого:

Схема монтажа скотчем наклеивается на дверь.

Монтаж доводчика

  • Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
  • Делается разметка.
  • Сверлятся отверстия.
  • Крепится корпус.
  • Монтируется рычажная тяга.

Крепление механизма

Это две половинки, связанные между собой резьбой.

  • Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
  • При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.

Примеры монтажа конструкций

Настройка доводчика

Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

Схема настройки устройства

На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

При регулировке доводчика:

  • Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
  • Корректируется ускорение закрытия регулировкой винта 2.
  • Дверь открывается до рабочего угла и отпускается.
  • Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
  • Больших усилий при выполнении регулировки прилагать не стоит.
  • После 1/4 оборота винта, двери будут закрываться с замедлением.

Регулировка доводчика

Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

Уход за доводчиком

Устройство механизма

Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

  • Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
  • Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
  • Нельзя ничего подкладывать под открытую дверь.
  • Нельзя дверь тянуть «на себя», для ускорения этого процесса.
  • Противопоказано «помогать» двери закрыться, придерживая ее.

Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

Выполняем регулировку доводчика своими руками

Установив доводчик, нужно освоить азы регулировки устройства. При установке конструкции нельзя обойти стороной два винта, регулирующие работу устройства:

  • первый предназначен для регулировки общей скорости дверей, при их закрывании;
  • второй – направлен на плотность прилегания двери к коробке.

Во избежание большого удара двери о коробку, следует подкрутить второй винт. Это производится плавными движениями, через каждые пару оборотов, необходимо проверять степень готовности. Замедляем движение двери, путем подкрутки винта по часовой стрелке, ускоряем – против часовой стрелки. Закрывание отлаживаем по такой же схеме.

Отдельные виды доводчиков содержат большое количество винтов для регулировки. Это бывает в тех случаях, когда имеют место дополнительные функции. Их бывает всего четыре: два дополнительных винта выполняют регулировку тормоза при открывании, ограничивает слишком резкое открытие дверей, фиксация двери в открытом виде, открывая на уровне определенного угла, дверь не закрывается, что очень удобно в нужном случае.

Когда все регулировки закончены, режим работы отлажен, можно пользоваться удачно установленным механизмом доводчика.

В дальнейшем необходимо просматривать исправность механизма и осуществлять периодически смазку элементов шарниров для бесперебойной работы устройства.

Установка доводчика на пластиковую дверь (видео)

Поскольку самым простым для монтажа является верхний накладной механизм, то речь идет именно о нем. Для фиксирования он требует минимального количества отверстий и операций.

Алгоритм работ таков:

Перед тем, как поставить доводчик на пластиковую дверь, нужно ознакомиться с инструкцией, которая всегда прилагается к изделию

Поэтому важно при покупке смотреть, чтобы она была на понятном языке. Вместе с инструкцией к доводчику всегда идет макет. Он выполнен в масштабе 1:1, чтобы легче было сделать разметку и установку изделия.
На дверь нужно прикрепить с помощью скотча шаблон в том месте, где планируется расположение доводчика

На эскизе уже обозначены места под крепления, поэтому их нужно просто отметить на коробе и полотне. На дверном коробе должен располагаться рычаг доводчика, а остальная его часть фиксируется на пластиковой створке.
После этого нужно аккуратно просверлить для крепежных элементов все необходимые отверстия. Это можно сделать обычной электродрелью.
На створке закрепить корпус доводчика. Его клапаны для регулирования скорости притвора должны «смотреть» на дверные петли.
Рычаг нужно разделить на две части, откручивая винт. Пруток рычага, который имеет резьбу и крепежный башмак, нужно зафиксировать на дверной коробке. Вторую часть нужно прикрепить к основной части доводчика, которая расположена на створке. Для этого в комплекте предусмотрен винт.
После установки важно отрегулировать дину прутка с расположенным на нем башмаком таким образом, чтобы после соединения обеих частей рычага он оказался точно под углом в 90 градусов к створке двери. После этого обе части рычага можно соединить.

Он выполнен в масштабе 1:1, чтобы легче было сделать разметку и установку изделия.
На дверь нужно прикрепить с помощью скотча шаблон в том месте, где планируется расположение доводчика. На эскизе уже обозначены места под крепления, поэтому их нужно просто отметить на коробе и полотне. На дверном коробе должен располагаться рычаг доводчика, а остальная его часть фиксируется на пластиковой створке.
После этого нужно аккуратно просверлить для крепежных элементов все необходимые отверстия. Это можно сделать обычной электродрелью.
На створке закрепить корпус доводчика. Его клапаны для регулирования скорости притвора должны «смотреть» на дверные петли.
Рычаг нужно разделить на две части, откручивая винт. Пруток рычага, который имеет резьбу и крепежный башмак, нужно зафиксировать на дверной коробке. Вторую часть нужно прикрепить к основной части доводчика, которая расположена на створке

Для этого в комплекте предусмотрен винт.
После установки важно отрегулировать дину прутка с расположенным на нем башмаком таким образом, чтобы после соединения обеих частей рычага он оказался точно под углом в 90 градусов к створке двери. После этого обе части рычага можно соединить.

В завершении нужно проверить работоспособность механизма, отрегулировать скорость доводки полотна и его закрывания при помощи винтов. Правильная работа доводчика – это когда створка закрывается плавно, без рывков, без хлопков, дверь закрывается до конца и хорошо прилегает к коробу.

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

  • накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
  • напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
  • скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

Можно выбрать одну из трех распространенных схем монтажа:

  • Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
  • Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.
  • Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

  • рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
  • основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор

Заменить его может встроенный в слайдер специализированный стопор.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

  • Корректировка скорости закрывания блока.
  • Настройка параметров прижимания полотна к коробке (дохлоп).
  • Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

  1. пружина;
  2. рычажная тяга;
  3. осевое зубчатое сцепление;
  4. зубчатая передача или кулачковый механизм;
  5. игольчатый подшипник;
  6. клапан регулировки «ветрового тормоза» или демпер;
  7. защитный кожух;
  8. рычаг;
  9. уплотнительные резинки;
  10. регулировочные винты;
  11. крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

  • Снимите крышку с механизма.
  • Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
  • Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
  • Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
  • Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
  • Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

  1. сила закрывания;
  2. скорость закрывания;
  3. скорость открытия;
  4. максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Инструкция установки доводящего механизма

При самостоятельной установке доводящего механизма на межкомнатные двери обычно применяются реечные конструкции, оснащенные рычажным механизмом. Приспособления, оборудованные слайдерной тягой, применяются для таких целей редко.

Техника монтажа всех видов доводящих конструкций практически ничем не отличается.

Определение схемы монтажа

В первую очередь определяется порядок установки своими силами доводчика на дверь. Техника монтажа будет отличаться в зависимости от направления открытия створки дверной конструкции:

  • Полотно открывается к доводящему устройству. В подобной ситуации корпус монтируется на полотно, рычажный механизм на коробку;
  • Створка открывается от доводчика. Корпус монтируется на дверной косяк, на полотне закрепляется скользящий канал;
  • Необходимо также учитывать, что регулировочные болты размещаются в направлении дверных петель.

Использование шаблона

В комплект поставки изделия обязательно входит схема монтажа, выполненная в реальных размерах. На ней четко нанесены участки фиксации корпуса изделия и рычажного механизма. Это значительно облегчает самостоятельную установку механизма.

При этом шаблон предусматривает все возможные варианты крепления доводчика: для наружного и внутреннего открытия двери, для правостороннего и левостороннего полотна. Шаблон также предполагает класс дверных блоков, для которых можно применять изделие.

Выполнение монтажа

Перед тем, как самостоятельно без мастера ставить доводчик на дверь, на плоскость полотна крепится шаблон изделия, который входит в комплектацию изделия. Его необходимо приложить на участок крепления точно по схеме и зафиксировать прозрачным скотчем. После этого на полотне с помощью кернера отмечаются точки сверления отверстий под крепежные элементы.

Порядок выполнения монтажа механизма:

Устанавливается корпус, фиксируется крепежными болтами. Правильность установки определяется по положению винтов регулировки.

На противоположной стороне двери монтируется рычажная конструкция. Иногда в комплект поставки она входит уже в сборе. Шарнир временно изымается до момента настройки работы доводчика.

Далее монтируется колено – нерегулируемая часть рычажного механизма. Для установки детали применяется ось доводящего приспособления. Крепление осуществляется с помощью специального ключа и гайки.

Если предполагается бесшумное плавное закрытие двери, колено фиксируется перпендикулярно полотну, а рычаг под углом. Соединение элементов доводящего устройства выполняется только при плотно закрытой двери. Если цель монтажа доводчика – финишное усилие, тогда жесткий рычаг фиксируется перпендикулярно дверному полотну. Такая схема установки используется для дверей с защелками и уплотнителями.

На следующем этапе установки необходимо под жесткий механизм подогнать длину регулируемого колена. Такая технология предоставляет возможность усилить пружину устройства и ускорить дохлоп полотна при закрытии.

Крайний этап самостоятельного монтажа доводящего механизма – это соединение шарниром между собой отдельных элементов колена.

Если модель доводящего устройства подходит для монтажа на дверные блоки из любого материала (сталь, дерево, пластик), то в комплект поставки обязательно входят крепежные детали для всех видов дверей.

Как правильно выполняется установка доводчика своими силами на дверь, подробно показано на следующем видео:

Особенности нестандартной установки

В некоторых случаях требуется применение нестандартной техники монтажа доводящего приспособления на дверные блоки, например, с тяжелым металлическим полотном. Для этого дополнительно задействуются уголки, пластины. В комплектацию отдельных изделий такие элементы крепления уже входят. Но, часто их приходится приобретать отдельно.

При глубоком входном проеме, не позволяющем произвести монтаж на раме рычажного кронштейна, дополнительно используется строительный уголок. Иногда его задействуют для монтажа корпуса и рабочей системы.

Монтаж корпуса не всегда возможен из-за конструктивных особенностей дверного блока. Например, дверной блок оснащен высокой стеклянной вставкой. В подобных ситуациях корпус устройства монтируют на специальную пластинку. Их также применяют для выравнивания и фиксации корпуса доводящей системы, когда над створкой недостаточно места для фиксирования рычажного механизма.

Конструкции и виды доводчиков

Доводчики дверей на авто бывают гидравлические и электрические. Они изготавливаются из стали, алюминия, железа или специальных кремневых сплавов. Из-за компактности и простоты конфигураций электрические доводчики монтируются чаще гидравлических систем.

Автодоводчик дверей автомобиля включает в себя шесть составляющих:

  • электронный блок управления;
  • электрический привод;
  • исполнительный механизм;
  • датчик положения автомобильной дверцы;
  • трос электрического привода;
  • фиксатор крепления замка.

Компоненты устройства крепятся полностью в пределах дверного проема и не видны при эксплуатации автомобиля. Поэтому такие автодоводчики еще называются бесштыревые. Все элементы выполнены из высококачественных материалов, устойчивых к любым условиям эксплуатации.

Автодоводчики делятся на две категории:

  • специализированные штатные изделия (для автомашин строго определенных марок);
  • универсальные системы (применяются для всех классов и марок современных автомашин).
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
