Виды фрез по дереву для ручного фрезера

Фрезы кромочные

Кромочные варианты делают с подшипниками. Механизм добавляет удобства, ведь обработку возможно проводить по шаблону и настройке стола одновременно.

Кромочные прямые

Кромочные прямые используются для изготовления торца детали, который перпендикулярен верхней половине. Фрез с подшипником позволяет получить кромку закругленную. Четкость работы зависит от диаметра подшипника и качества лезвий.

Кромочные калевочные

Применяются активно для создания сложных рисунков. Одинаково комфортно сделать лугу или волнистую линию, кромку с фальцем. Отдельно рассматривают расстояние между лезвиями.

Кромочные фальцевые

Если требуется паз прямоугольный или квадратный, то используются фальцевые. Глубина разработки инструмента зависит от настроек упорного подшипника.

Кромочные конусные

Применяется данный вид оборудлвнаия для производства демократичной фаски. Также при помощи наклонных кромок обрабатывают заготовки, которые потом соединяют многоугольные фигуры.

Кромочные галтельные

Если заготовка округлой или смешанной формы, то используется гальтельный вариант. Есть несколько подшипников, которые отвечают за отсутствие перекоса фрезы. По результатам схожи с галтельными, которые рассматривались выше, но применять их мастеру удобней.

Кромочные фигурные

Позволяют работать с массивными заготовками, с разными деталями. Мощность шлифовальных машин должна начинаться как минимум с 1600 В для них. Мультипрофильные — сфера применения различная, все зависит от заданных характеристик специалистом.

Кромочные полустержневые

Избавляет от использования стандартной фрезы два раза — полукругом произвести деталь двухсторонним образом. Кроме выполнения стержневой формы делают и шарниры.

Фреза «кукуруза»

Позволяет получить заготовку с выпуклыми или вогнутыми краями. Используется наподобие стандартных полукруглых, но процесс проходит быстрей.

Как ухаживать за фрезами и что следует знать

Наборы продаются в специальных фанерных ящичках со специальными гнездами для установки фрез. Ухаживать за таким инструментом проще всего — надо защитить их от контактов с атмосферной влагой. Проще всего поместить контейнер в полиэтиленовый пакет, что обеспечит надежную защиту от сырости. Отдельные элементы хранят в собственных упаковках (если есть) или в отдельных контейнерах.

Для них также следует обеспечить максимальное отсутствие влаги, в чем поможет полиэтиленовый пакет или герметичная коробка. Хранить их следует в сухом отапливаемом помещении, иначе при внесении в теплую мастерскую они сразу отпотеют и покроются капельками водяного пара.

Мнение эксперта
Кузнецов Василий Степанович

Советы опытных владельцев единодушны — специального ухода за режущим инструментом такого типа не требуется, надо лишь обеспечить условия для хранения.

Приходилось ли вам работать ручным фрезером по дереву?

Постоянно!Не довелось

В заключение следует отметить:

Для того, чтобы использовать наиболее качественный и надежный инструмент, надо иметь некоторый опыт обращения с продукцией разных фирм. Нередко самые дорогие модели уступают по качеству более дешевым образцам. При этом, для ответственных и чистых работ надо применять изделия ведущих производителей, которые демонстрируют наибольшую эффективность и отсутствие изъянов поверхности.

  • УШМ с регулировкой оборотов и плавным пуском. Рейтинг моделей
  • Электролобзик: как выбрать, характеристики, рейтинг моделей
  • Аккумуляторные шуруповерты: рейтинг моделей, советы по выбору
  • Сучкорезы для обрезки деревьев. Разновидности и рейтинг лучших моделей

Критерии качества

При выборе набора деревообрабатывающих насадок следует обращать внимание на следующее:

  • Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке. Особенно это актуально, если заготовкой служат изделия из граба, груши, дуба и других твердых пород древесины.
  • В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком.
  • Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200 — 250ºС. Инструмент после такой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм.
  • Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Применение такой оснастки недопустимо.

Важный параметр — твердость материалов, из которых изготавливаются фрезы. Чаще, это касается монолитных образцов. Проверку можно выполнить и в домашних условиях. Для этого рекомендуется использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твердости 58 — 62 HRC.

Долговечность инструмента определяется интенсивностью его применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущей стали обладают наилучшей стойкостью, а монолитные, выполненные из инструментальной стали – наименьшей.

Приобретение подходящего деревообрабатывающего станка не решит всех проблем. Для осуществления полноценной обработки изделий, потребуется подобрать качественную оснастку. Рассмотренные в обзоре виды фрез по дереву помогут определиться и доукомплектовать ваш ручной фрезер. Ведь, в выполнении каждой конкретной операции, участвует определенная конфигурация приспособлений.

Классификация

В соответствии с общепринятой классификацией для обработки дерева применяют фрезы форм, отраженных в таблице.

Виды фрез по деревуОсновные виды работ
ТорцевыеОбработка торцевых поверхностей
КонусообразныеОбработка любых пород дерева под разными углами
V-образныеГравировка надписей, снятие фасок под углом 45° и выполнение V-образных пазов
ДисковыеВыполнение горизонтальных пазов различных размеров для отрезных работ
ПрофильныеДекорирование изделий
ФальцевыеФрезеровка четвертей
КалевочныеСкругление кромок
Ласточкино гнездоВыполнение шиповых соединений различного вида
ФигирейныеОбработка кромок филеночных деталей
ГалтельныеСоздание галтелей (желобков) на кромках изделий

Существуют разнообразные подвиды, отличающиеся по конструкции, форме лезвий, применению.

Так, с помощью шарового (шарообразного или сферического с круглой головкой) инструмента можно выполнять художественную резьбу по дереву. Есть изделия специального назначения, применяемые для резки ламината, деталей мебели, ручек, поручней.

Комбинированный вид представляет собой комбинацию пазовой фрезы и шиповой, применяется для сращивания досок.

Погружные инструменты применяют для фрезеровки пазов. Для получения аккуратных пазов выпускают модели с удлиненным хвостовиком.

Функциональные наборы фрез и другое

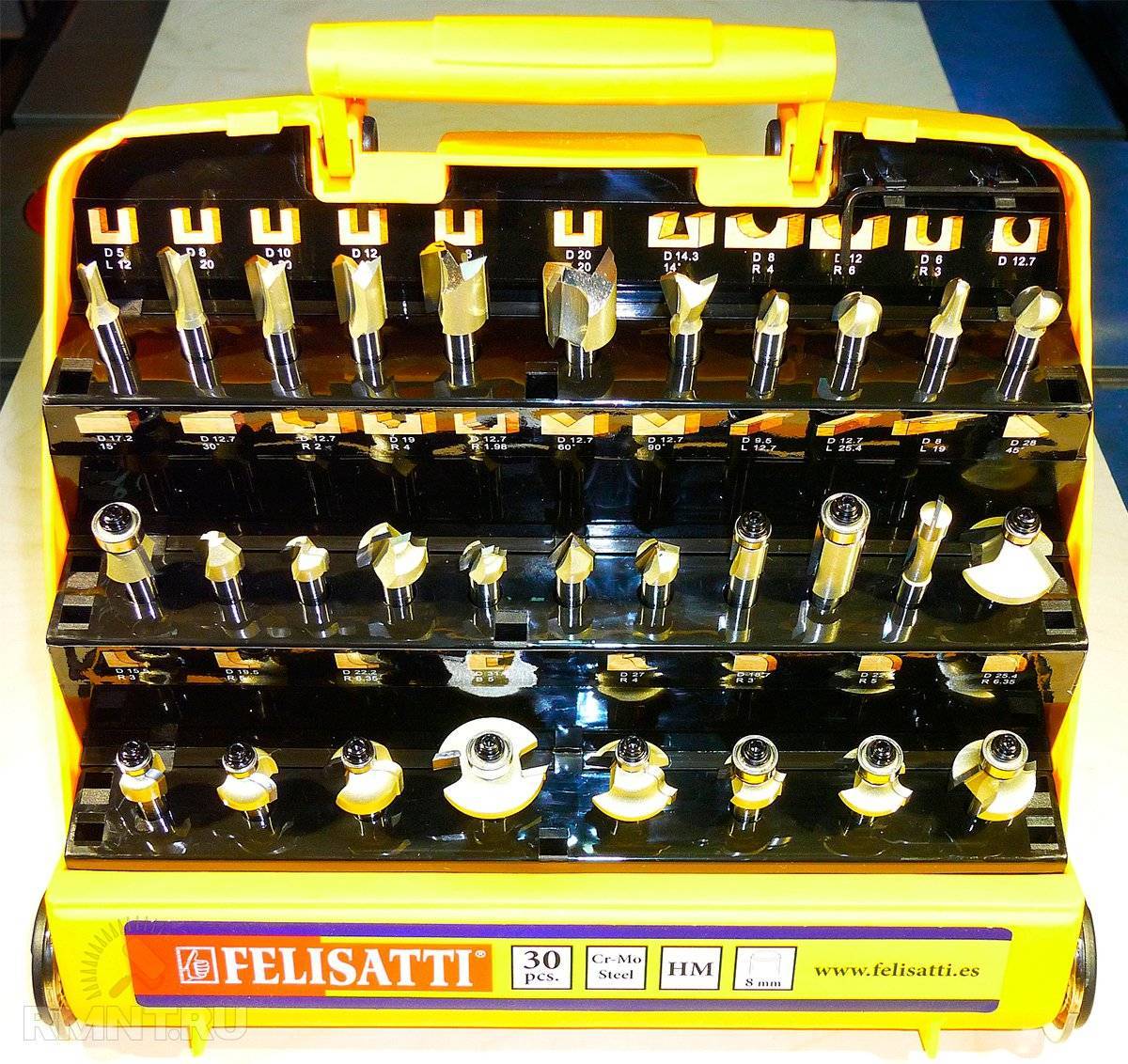

Довольно часто производители формируют наборы фрез, предназначенные для выполнения однотипной работы, с завершенным циклом обработки деревянных изделий или получения однотипных соединений.

Такой набор из 2-х фрез не только формирует внутреннюю кромку рамочного изделия, но и выполняет пазовую часть углового соединения в этой рамке. Легко понять, что с его помощью можно также сращивать доски в щиты.

А этот набор служит для изготовления тонких деревянных переплетов окон и других подобных работ.

Но каждая из его фрез, конечно же, может выступать самостоятельным инструментом для выполнения целого ряда других видов обработки древесины.

Составная фреза, показанная на следующем фото, в зависимости от последовательности наборки составляющих ее элементов, служит для формирования обеих кромок деревянной вагонки.

А с использованием вместо одной из ее составляющих металлической втулки соответствующего размера, эта фреза может становиться либо калевочной, либо дисковой кромочной.

Конечно, как и в случае с другим ручным электроинструментом, вы можете значительно расширить возможности работы ручного фрезера, соорудив для него столик.

Закрепив на нем подвижные упоры, вы превратите ручной инструмент в подобие фрезерного станка. А с его помощью и набором фрез, наподобие вышеупомянутых, можно делать очень интересные вещи:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Пазовые фрезы

Часто требуется провести работу по образованию пазов. Применяемая пазовая фреза по дереву может иметь различную форму, классификация выглядит следующим образом:

Галтельные зачастую приобретают для получения пазов полукруглой формы. Они также весьма распространены, могут иметь различную форму и размеры. Чаще всего этот вариант исполнения применяется для декоративной отделки кромок и торцов. Зачастую при создании продукции наносятся сложные рисунки.
Конические сегодня получили весьма широкое распространение, так как могут применяться для получения резьбовых витков с различными параметрами. Подобные фрезы для дерева также изготавливаются при применении самых различных материалов.
Спиральные. Подобный вариант исполнения во многом напоминает концевые элементы. Ключевой особенностью назовем выраженную режущую кромку, которая расположена со внешней стороны

Если уделить внимание форме режущей поверхности, то она напоминает сверло.

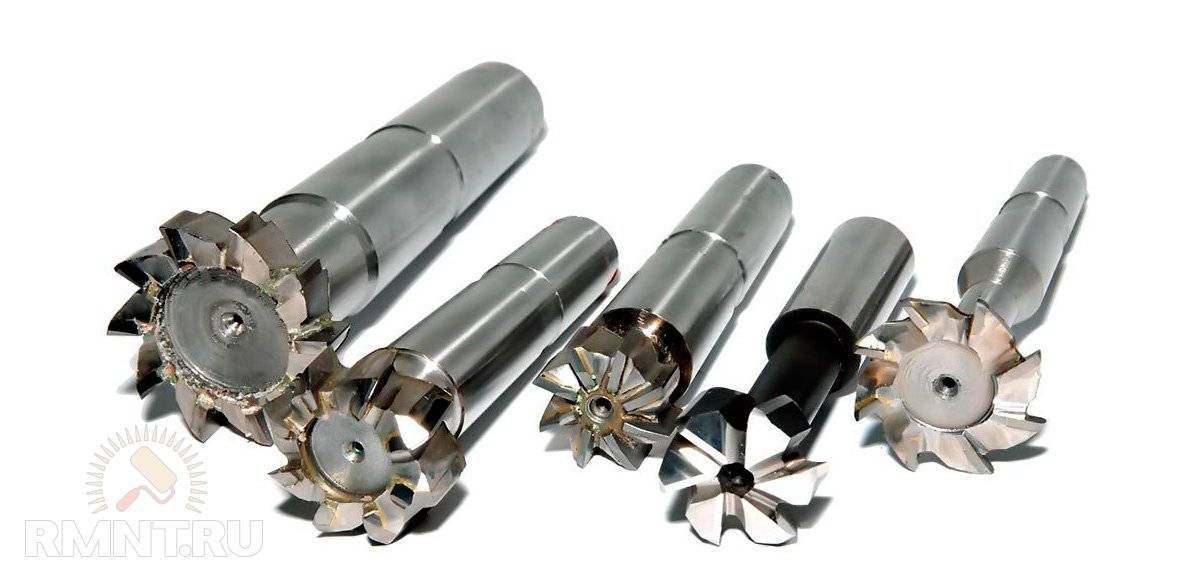

Есть и фрезы пазовые для бруса, которые применяют для получения Т-образного паза.
Пазовые прямые подходят для получения паза, который имеет прямоугольное усечение. В этом случае подшипник может устанавливаться в верхней или нижней части

В большинстве случаев диаметр подшипника совпадает с диаметром инструмента. За счет этого он расположен заподлицо с режущей кромки. Существенно расширить область применения механизма можно за счет установки подшипника с большим или меньшим диаметром.
Комбинированные могут использоваться для получения соединительных элементов. Примером можно назвать получение шипа и паза. Стоит учитывать, что комбинированные варианты исполнения получили широкое распространение. За счет одного прохода получается оба требующихся профиля. Именно поэтому получаемое соединение характеризуется высокой надежностью. Однако, усложнение подобной оснастки для фрезера становится причиной увеличения стоимости.

Фреза по дереву чаще всего изготовлены в монолитном виде. Однако, встречаются также варианты исполнения со сменной режущей кромкой.

Копировальные и прямые сегодня встречаются крайне редко, но некоторые производители все же включают их в набор. Подшипник может быть расположен самым различным образом, классификация проводится по типу и количеству режущих кромок, их размеры

Галтельные насадки сегодня встречаются крайне часто, основная часть имеет закругленную форму. При применении подобного варианта исполнения можно получить паз формы «U». За счет этого углы скругляются. Чаще всего подобный паз делают для шпонок при создании различных механизмов из дерева.

Концевые фрезы

Главной их особенностью является наличие режущих кромок на торце рабочей части.

Это вовсе не означает, что они работают только с применением осевой нагрузки. У них также могут быть задействованы боковые кромки, позволяющие перемещать фрезу в плоскости опорной площадки фрезера, проделывая различные пазы и выборки в материале. Они могут иметь разное число режущих кромок, а соответственно, разную чистоту обработки материала.

Концевые фрезы чаще всего бывают монолитными, но встречаются и составные. Ярким примером такой могут выступать корончатые фрезы, чаще используемые с дрелью.

Сферы применения

Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.

Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.

Оборудование для работы с фрезами по дереву

Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:

  • в обычную дрель;
  • фрезерный станок (фрезер);
  • промышленное оборудование.

Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.

Дрель

Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.

Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).

Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.

Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.

При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.

Фрезер

Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:

  • сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
  • врезать фурнитуру, замки, петли;
  • формировать объемные формы на плоских поверхностях (декорирование);
  • вырезать деревянные заготовки, имеющие сложную конфигурацию.

Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.

Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».

Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.

Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.

У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.

Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).

Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)

Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.

Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.

Конструкция фрезы:

В зависимости от условий использования, применяются три основных типа:

Составные неразборные фрезы выполнены из нескольких элементов: хвостовик, головка, и режущая кромка. Два последних элемента могут составлять одно целое (один тип металла). Но для удешевления производства, головка обычно изготавливается из более мягкого материала, а твердосплавная режущая кромка к ней приваривается или припаивается. Затем конструкция закрепляется на хвостовике (опять же с помощью сварки).

Это самый распространенный вид фрез.

Составные разборные отличаются возможностью смены режущей кромки. Головка и хвостовик могут составлять одно целое, или быть сваренными из разных металлов. На головку с помощью винтов крепятся сменные пластины – режущие кромки. Для удобства, пластина может быть двусторонней. Когда одна кромка затупилась, ее переворачивают на 180 °.

Такой наконечник стоит дороже, но затем вы экономите на покупке режущих пластин. Кроме того, купив один качественный хвостовик, вы можете приобрести набор кромок различной конфигурации.

Эти варианты дают экономию при эксплуатации, но всегда есть риск, что кромка или головка отломится при обработке неоднородной заготовки.

Фрезы цельного типа (изготовленные из одного типа металла) исключают возможность саморазрушения. К тому же вопросы центровки и точности при такой конструкции возведены в абсолют. Однако за качество надо платить: после нескольких заточек, фреза теряет запас металла, и вы покупаете новую.

При этом, цельные фрезы, изготовленные из инструментальной стали, имеют невысокую стоимость.

Классификация и виды фрез для обработки древесины

Электроинструмент для работы с пиломатериалами – фрезер ручного типа. Поверхности деталей, изготовленных из древесины подвержены выполнению работ при помощи специальных приспособлений. Изготовка изделий, требующих наличие необходимых пазов, выемок и углублений подразумевает использование фрезера по дереву. Перед началом, нужно приобрести оснастку, предназначенную для конкретных целей согласно конфигурации изделия.

Выбор инструмента, обрабатывающего дерево происходит согласно спецификации поделок. Профессионалы имеют достаточный опыт и навыки, чтобы использовать нужное оборудование. Фреза по дереву имеет множество назначений:

  • При кромочной обработке используется, чтобы соединить заготовки путем сращивания пазов.
  • Изготовка выемок для использования, установки навесных петель, других приспособлений.
  • Изготовление декора – в данном случае используется резак изготовки рисунка или при процессах по дереву со сложной конфигурацией.

Инструмент сильно различается типом конфигураций, назначению. До начала производимых действий с деревом, необходимо определить тип и виды, используемых для заготовок. Единица измерения хвостика исчисляется в миллиметрах либо дюймах, в зависимости от типа используемого фрезера. Распространенными вариантами являются виды фрез диаметром от 6 до 12 мм

Стоит сконцентрировать внимание, что использование дюймовой цанги и миллиметрового хвостика недопустимо, так как это может вызвать поломку оборудования, либо травматизму

Разнообразие фрез по дереву

Производителями комплектов предусматривается различные модификации. На строительном рынке имеется большой выбор видов фрез ручного фрезера, в зависимости от назначения и используемого при изготовлении материала. Оснастка ручного устройства может быть использована для обработки пластика и металла, но наибольшее распространение получила в обработке древесины. Основные разновидности по работе с древесиной.

  1. Изготовление пазов, формирование углублений производится торцевыми типами фрез.
  2. Пазовые, используемая цилиндрическая фреза по дереву обрабатывает необходимый паз прямоугольной формы.
  3. Фасонные оснастки по дереву используются в фигурных углублениях, кромках, позволяют придать уникальности изделию.
  4. Кромочные изготовлены в конструкции с подшипником, что позволяет изготовить изделие по шаблону.

Важно помнить, что наличие подшипника в ручной фрезе подразумевает его техническое обслуживание. Необходимо смазывать вращающийся элемент тонким слоем, данное действие выполняется по желанию продолжительного срока службы инструмента

Конструкции фрез и их влияние на технологию производства фрезерных операций

Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.

Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.

Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.

Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.

Форма режущей кромки

Режет быстро и эффективно, но качество будет невысоким: шершавая поверхность, возможны сколы. Гладкость обработки сильно зависит от остроты заточки и скорости вращения вала фрезера. Преимущества – невысокая стоимость и возможность заточки без применения специального инструмента.

Наклонное расположение режущих насадок (относительно оси вращения).

  • Немного сложнее в изготовлении, затачивать удобно. Качество реза высокое – поскольку кромка как бы срезает (а не строгает) слои древесины. Требует более высокой мощности фрезера. Качество работы напрямую зависит от геометрии кромок. Если есть небольшая асимметрия – заготовка будет испорчена.
  • Спиральные фрезы обеспечивают максимально возможное качество обработки.

С точки зрения геометрии процесса обработки – получается, как бы бесконечный нож, который мягко срезает на дереве слой за слоем.

Недостатки – сложность в изготовлении (а стало быть высокая стоимость). К тому же, такую фрезу можно заточить только с помощью специального оборудования.

Материалы лезвий, сменные ножи

Прежде чем перейти к описанию фрез, следовало бы уточнить один небольшой нюанс. Для большинства мастеров фрезы для ручного фрезера — это расходный материал, который не подлежит ни заточке, ни ремонту. Это лишь отчасти справедливо, ведь имеются комплектующие обслуживаемого типа, применяемые в конвейере мелкосерийного производства.

Такого рода фрезы состоят из основы и набора ножей. Подобная конструкция необходима, когда определённая технологическая операция по обработке производится постоянно, и на фрезу ложится значительная нагрузка. Вариант подобного применения — изготовление мебельных накладок, вагонки или рам евроокон. Механическое крепление ножей позволяет выполнить их тонкую калибровку, благодаря чему все изделия из партии будут идентичными, даже если в процессе изготовления случится поломка фрезы

Для комплектов фрез, формирующих ответные части деталей, это особенно важно

И сменные, и напаиваемые лезвия изготавливают из одинаковых типов стали. Если не брать в расчёт специальные расходники для обработки пластика, искусственного камня и цветных металлов, фрезы для дерева по материалу ножей подразделяют на HSS (быстрорежущие) и HM (твёрдосплавные). Последние имеют тупые углы заточки кромок, за счёт чего повышается рабочий ресурс при работе с плотными породами древесины. Быстрорезы заточены под более острым углом, поэтому ими хорошо обрабатывать мягкие волокнистые породы.

Как стерилизовать фрезы?

Поскольку насадки используются многоразово, их стерилизация обязательна.

Для этого разработаны специальные дезинфицирующие препараты, среди которых выделяются основные:

  • Аламинол;
  • Оптимакс;
  • Гигасепт;
  • Бланидас;
  • Корзолекс.

Доступны такие средства в концентрированном виде, дезинфицировать инструменты напрямую таким раствором не стоит, потребуется подготовка. Она будет заключаться в том, чтобы в 1 л холодной чистой воды добавить 3 ст. л. любого из препаратов. Антисептик можно приготовить в домашних условиях.

Для этого:

  1. В стеклянную тару налить 100 мл 70% спирта.
  2. Добавить 10 г буры и перемешать.
  3. В состав добавить 30 г марганцовки.

Фрезы помещают в тару, а ее – на паровую баню на 15-20 мин.

Фрезы комбинированные

Используют модели для объединения двух заготовок. Сделать это возможно по торцу или кромке. Сочетают преимущества шаровых и пазовых, при этом дополнительно шлифуют и расширяют плоскость.

Комбинированные универсальные

Получают паз-шип, которые находятся напротив. Не сменяются, как это бы было в случае работы стандартными методиками.

Пазо-шиповые

Конкретно такие вариации нужны для произведения паза в заготовке первой, а шипа во второй. Размеры подгоняются идентичными, дополнительных манипуляций не требуется.

Для изготовления вагонки

Принцип действия похож на предыдущий, но оснастка позволяет получить фигурные выемки паза и шипа с увеличенной рамой соприкосновения. Это в результате улучшает соединение деталей.

Комбинированные рамочные

Включают упорные подшипники, режущие ножи, фиксатор и шайбу, установленные на общей платформе. Исполняются в мультикомплексных работах. Не вынимаются деталь фреза, достаточно выставить настройки.

Виды фрез по применению

На самом деле, видов не так уж много. Главное разнообразие в подвидах, где можно сравнить форму обработанной поверхности.

Пазовые фрезы

Используются для выборки паза в массиве заготовки. Технология обработки применяется для шиповых соединений, установки замков и петель дверей, а также для декоративной обработки.

Прямые – паз прямоугольной формы. Никаких хитростей – все параллельно и перпендикулярно.

Галтельные – выбирают паз полукруглой формы. Применение чисто декоративное. На профессиональном жаргоне – пальчиковые.

Пазовые V-образные. Форма паза следует из названия.

Конструкционные фрезы предназначены для формирования пазов под само фиксирующиеся соединения (ласточкин хвост, Т- образные)

Фасонные фрезы можно отнести и к пазовым, и к кромочным. Назначение – исключительно декоративное. Разнообразие форм не знает границ: дизайнеры постоянно придумывают новые фигуры режущих кромок.

С помощью таких фрез можно изготавливать фальшивые филенки в цельном массиве дерева.

Кромочные фрезы

Предназначены для обработки торца заготовки. Аналогичную работу можно выполнять фуганком, но фреза – более гибкий инструмент. Для точного следования по заданной линии оснащены опорными подшипниками. Внешняя обойма движется по направляющей, формируя идеальный край.

Прямые – обрабатывают торец под прямым углом к плоскости.

Калевочные фрезы обрабатывают фигурную кромку, как на подоконнике или декоративной столешнице.

Сдвоенные калевочные (фасочные). Предназначены для одновременной обработки торца с двух сторон (снятие фасок).

Фасочные угловые (конусные). Обрабатывают торец под заданным углом, или снимают фаску с плоским скосом.

Галтельные кромочные. Проделывают полукруглый паз в торце заготовки.

Фигурные. Обрабатывают торец со сложным рисунком.

Фигирейные — как разновидность кромочных фигурных фрез. Предназначены для создания красивых кромок на филенчатых дверях.

Фрезы такого типа могут быть для горизонтальной (на иллюстрации) и вертикальной обработки.

Мы рассмотрели далеко не все разновидности фрез по дереву. Все остальные формы строятся на базе основных видов, показанных в материале.

Подготовительный этап

Чтобы научиться этому искусству, следует знать, как работает ручной фрез. Для установки в патрон фрезы аппарат следует уложить набок, причем некоторые виды устройство дают возможность отсоединять двигатель с патроном от платформы, и при этом не изменять настройки. Другие такой возможности не дают, и поэтому чаще всего требуется опускать основание максимально вниз.

Патрон следует открутить при помощи стандартного гаечного ключа, который входит в поставочный комплект. Патрон должен быть зафиксирован в неподвижном состоянии при помощи особой кнопки, которая расположена над точкой выхода вала из корпуса. Она есть далеко не на каждом виде фрезера, и иногда требуется фиксировать вал при помощи гаечного ключа, в патрон откручивать при помощи другого.

Накидную гайку вовсе необязательно требуется снимать полностью, но иногда требуется это делать, если фрезу сильно зажмет в цанге. Аккуратно следует простукивать по боковым поверхностям и прокручивать вал, ослабить цангу и вынуть заклинившую фрезу. Навинтите гайку, новую фрезу вставьте в цангу примерно на пару см.

Обратите внимание, что завинчивать накидные гайки без установленной фрезы запрещено, потому что от этого ломается цанга. Установка глубины работ производится следующим образом:

Установка глубины работ производится следующим образом:

  • Фрезе с опущенным основанием должен быть установлен на плоскую площадку.

  • Опустите фрезу до упора, а после зафиксируйте.
  • Ползунок указателя глубины следует установить на нулевой отметке.
  • Ограничитель глубины следует поднять на требуемую величину и застопорить винтом.
  • Разблокируйте фрезу и опустите до упора ограничителя глубины в регулировочный винт, а после заново все зафиксируйте.

Выбранную глубину стоит обязательно проверить на пробной заготовке, чтобы можно было внести коррективы при необходимости. Не нужно делать сразу очень большую глубину, потому что это поспособствует перегреванию фреза и создаст чрезмерную нагрузку на электрический двигатель. Рекомендуемая глубина за один проход равна от 0.4 до 0.6 см.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
