Установка автоматики на двустворные ворота
Элементы конструкции устанавливаемого привода должны находиться близко от поверхности ворот, и быть тщательно изолированными от окружающей среды. Это устранит возможность попадания влаги и выхода из строя механизма по этой причине.
Подводку электричества следует размешать в пустотах столбов, а если крепление производить прямо по поверхности каменных столбов, то в специальных трубках. Это обеспечит сохранность проводов и кабелей, и даст возможность производить необходимый ремонт или выявлять неисправности в проводке.
Пульт управления автоматической системой можно установить, как обособленный блок где-то в помещении, так и непосредственно на опорном воротном столбе, где вам покажется удобным.
Монтаж элементов приводов, обеспечивающих синхронную работу створок ворот, делают строго по инструкции, сопровождающей комплект автоматики. Установка производится на панели ворот и на прилегающих элементах столба. Правильное крепление обеспечивает длительность эксплуатации ваших ворот.
Видеонаблюдение
Дополнительно устанавливаются такие системы, как видео фиксатор, который монтируют на воротном столбе или в другом месте, где обеспечивается хороший обзор. Кроме того, появились новые специальные датчики, которые при наступлении темноты автоматически закрывают ворота. Они закрепляются на панелях ворот и подсоединяются к программному обеспечению, производящему автоматическое закрытие ворот.
В последнее время воротная электроника работает не только от сетевого электропитания, но и на аварийный случай имеют блок аккумуляторных батарей. Также существуют солнечные батареи, энергии от которых хватает для работы устройства.
Схема распашных ворот с автоматическим управлением
Современные уличные автоматические двустворные ворота выглядят стильно, аккуратно и красиво. Это оформление въезда в любой двор и есть существующее веками понятие – ворота. Они бывают самых разных размеров и назначений (плотные и решетчатые, лёгкие и массивные, высокие и низкие, строгие и художественно оформленные). Промышленность предлагает потребителям выбор из более чем двух сотен цветов и фактур.
Автоматику для двустворных ворот могут комплектовать на заказ. К стандартному комплекту приводов можно добавить дополнительные системы безопасности: фотоэлементы, кнопочные панели, ключевые замки, сигнальные лампы движения и многое другое.
Сборка актуатора

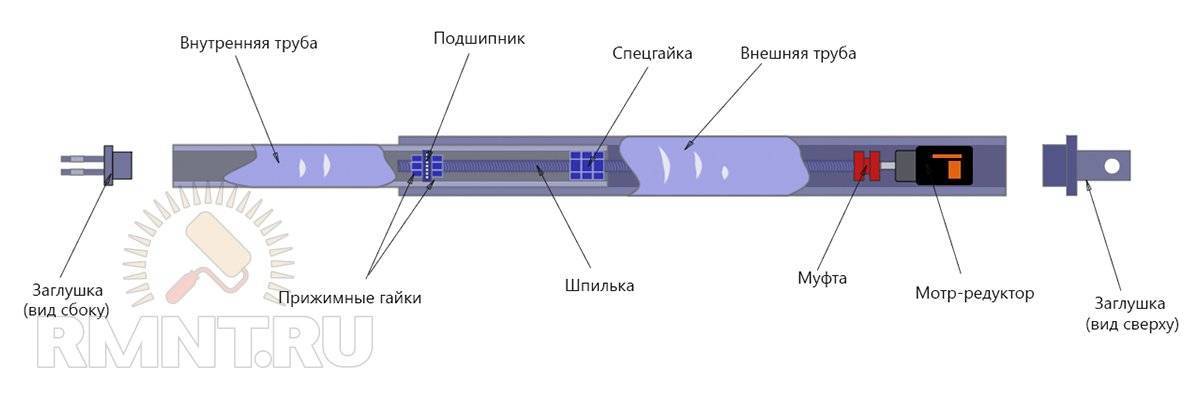

Определение размеров актуатора

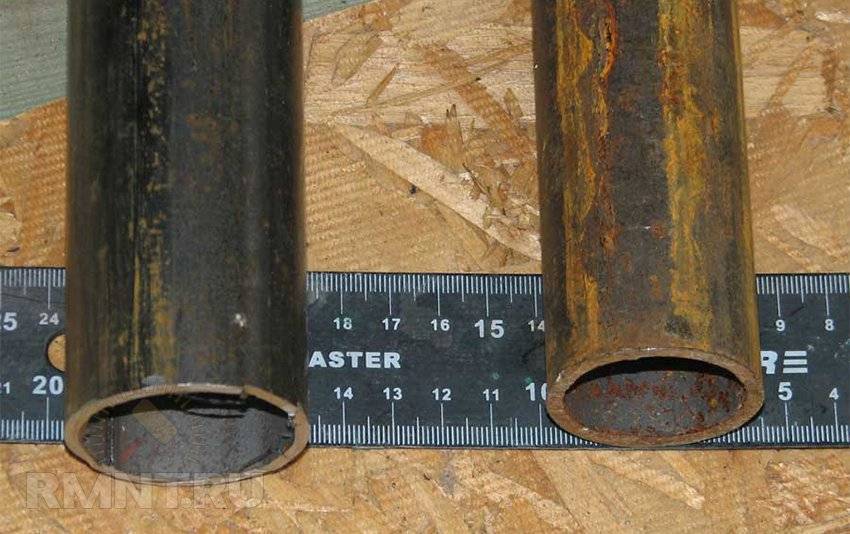

Актуатор имеет телескопическое устройство, для его изготовления вам понадобится две стальные трубы, одна из которых без сильного люфта входит в другую. Вы можете использовать трубу квадратного или круглого профиля, особой разницы нет. Внутри обоих труб не должно быть следов ржавчины и окалины, поэтому лучше приобретайте новые.
Что касается размеров труб и шпильки, их вы должны рассчитать самостоятельно, исходя из проделанных измерений. Допустим, в сложенном состоянии длина привода составила 110 см, а его рабочий ход — 50 см. Значит, длина внешней трубы составит не более 100 см, в неё будет вложена меньшая трубка длиной 80 см, а длина шпильки составит полные 110 см или больше, в зависимости от метода крепления мотора. При этом в раскрытом состоянии трубы привода будут иметь перехлёст в 30 см.

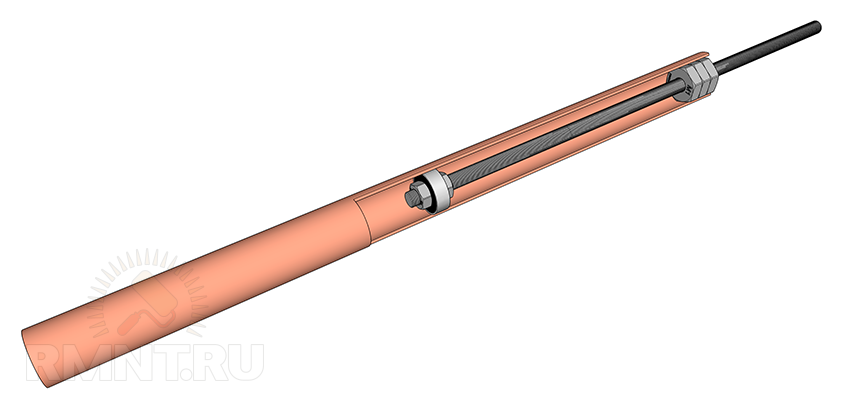

Сборка выдвижной части
На конце шпильки нужно закрепить радиально-осевой подшипник с закрытым с двух сторон сепаратором. Внешний диаметр подшипника должен быть примерно равным внутреннему диаметру трубы. Подшипник должен скользить внутри трубы без значительного сопротивления, зазор между ним и стенкой не должен превышать 1 мм. Если подшипник входит слишком туго, тщательно обработайте торец внешней обоймы наждачной бумагой. На шпильке подшипник должен быть прочно зажат между двумя гайками. Меду ними и подшипником обязательно следует проложить 1–2 шайбы с обеих сторон, чтобы вращению ничего не мешало. Обильно смажьте шпильку литолом и введите её со свободной стороны малой трубы, затем закрутите в приваренную гайку. Выполните несколько пробных прогонов по всей длине: подшипник должен свободно скользить внутри и не подклинивать.

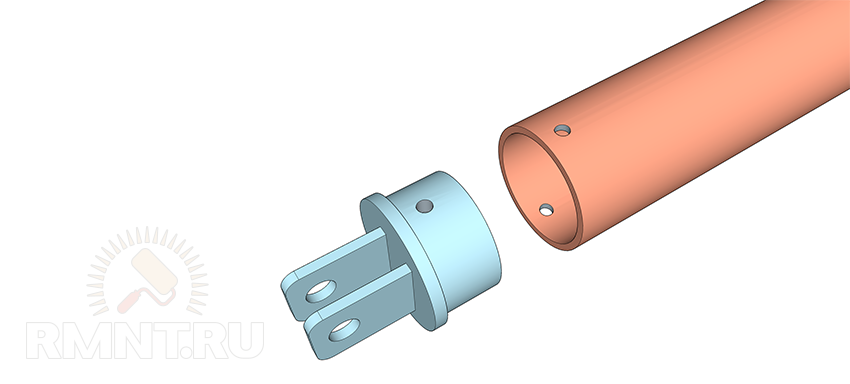

Заглушки и шарнирные соединения
Далее дело за заглушкой. Её нужно изготовить из металлической болванки, диаметр которой чуть меньше диаметра трубы. Чтобы привод был ремонтопригодным, сделайте в трубе два или три отверстия с зенковкой, нарежьте в соответствующих им местах на заглушке резьбу под крепёжные винты. К торцу пробки приварите две стальные полосы со сквозным отверстием, чтобы зазор между ними был немного больше толщины крепления на створке ворот. Учитывайте «украденное» заглушкой расстояние в расчёте общей длины актуатора в сложенном положении. Перед установкой заглушки натолкайте внутрь трубы 50–70 грамм литола, потом закрутите шпильку, чтобы подшипник вошел в трубу на 5 сантиметров, снова добавьте смазки и заглушите трубу.
Внешняя труба актуатора
Шпильку из трубы нужно выкрутить полностью, пока подшипник не упрётся в гайку. Затем внутренняя труба вводится во внешнюю, а шпилька ввинчивается на 5–6 оборотов.
Далее нужно определиться с методом крепления мотора. В идеальном варианте цилиндрический корпус двигателя должен быть зафиксирован внутри трубы прижимными винтами. Если вам не удалось выбрать мотор подходящих размеров, приварите к заднему концу отрезок трубы большего диаметра, стальной полосы или металлического уголка. Так вы сможете закрепить негабаритный двигатель любым удобным способом.
Важно: расстояние от поверхности площадки до центральной оси трубы должно быть равно высоте вала двигателя. Располагайте его таким образом, чтобы он совместился со шпилькой как можно более соосно

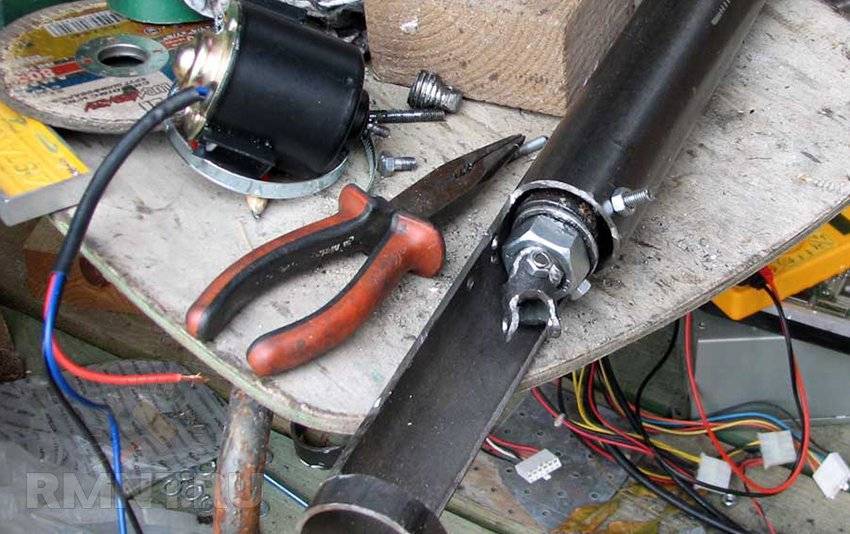

Установка мотора и окончательная сборка
Соедините вал двигателя со шпилькой при помощи муфты. Её вы можете приобрести из арсенала комплектующих для мотора или изготовить самостоятельно из двух небольших трубок, вложенных одна в другую. Смажьте шпильку во второй раз и закрепите двигатель на площадке. Затем, вращая внутреннюю трубку, сократите длину вашего актуатора до стандартного открытого положения. Смажьте литолом всю поверхность внутренней трубки и полностью сложите привод.

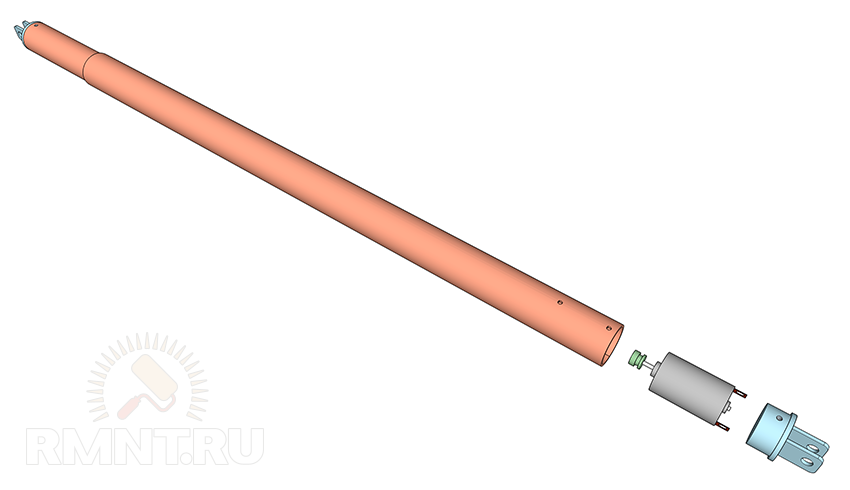

Если вы будете крепить мотор внутри трубы, утопите его вглубь на 5–6 см и используйте заглушку, аналогичную первой. Провод питания двигателя пропустите через отверстие, проделанное в нижней части трубы, чтобы внутрь не затекала вода. Или сделайте отверстие в самой заглушке. В обоих случаях будет разумным установить сальниковые вводы.
Если двигатель крепится на площадке — приварите вилочный наконечник к ней, убедитесь в достаточной жёсткости конструкции и защитите двигатель кожухом. Теперь вам остаётся только установить актуаторы на место, соединив вилочные наконечники заглушек с креплениями на воротах и столбах. Это можно сделать пальцем со шплинтом или болтом с самоконтрящейся гайкой.
Меры предосторожности
Чтобы обеспечить бесперебойную работу механизма, следует соблюдать меры предосторожности:
- Усилие системы нужно регулировать, исходя от массы ваших ворот. Слишком большое усилие вызывает значительные нагрузки на узлы, что приводит к быстрому износу. В опциях устройства предусматриваются фотографические компоненты, которые способны реагировать на движение и прекращать работу створок, чтобы не задеть прохожих;
- Если в конструкции не будет установлена защитная система, при столкновении створки с преградой, произойдет заклинивание. В худшем случае привод может выйти из строя. При помощи защитных датчиков происходит остановка движения, но инерция сохраняется. По этой причине следует правильно выставлять значение усилия;
- Оборудование автоматических ворот обладает чувствительностью к перекосам. Если происходит неодинаковое открытие створок, защитная система будет воспринимать данное действие в качестве преграды и останавливать работу. По этой причине рекомендуется выбирать усиленные петли;
- Для значительной массы ворот применяется простой рычажный запор-задвижка механического типа. Такое решение будет гарантировать сохранность конструкции при раскачивании закрытых ворот;
- Выбирайте комплект, в котором присутствует блокировка приводной шестерни при отключении электричества, несрабатывании механизма и ручном режиме. Блокировка не позволит посторонним лицам открыть ворота. Питающая линия должна изолироваться при помощи труб и оснащаться резервными кабелями;
- Смазка необходимых элементов значительно продлит срок службы конструкции.
Видео о секционных воротах своими руками
Руководство по монтажу гаражных секционных ворот. На видео показан подробный процесс установки.
Установка секционных ворот для гаража. Видео поможет вам смонтировать такую конструкцию самостоятельно.
31.12.2014 в 17:00
Не так страшен черт, как его малюют. Для пенсионера главное поддержать комфорт, к которому он привык и заплатить минимальную цену за это. Почитал статью, предварительно наглядевшись на соседа, который свою бэху загоняет с шиком в самооткрывающиеся ворота. Посмотрел видео, проанализировал, прошел шаг за шагом (теоретически) все по пунктам и решился. Работы было не очень много. Розетку дополнительно провел. Сын немного помог при монтаже направляющих. Сосед, когда приехал после Мальдив, услышал ответ мой о цене запил с горя. Богатые тоже … Зато теперь у меня все тип топ. Хочу еще на въездные ворота поставить через полгодика.
Изготовление привода из автомобильных стеклоподъёмников
Лёгкие створки ворот реально привести в движение приводом из доработанных механизмов стеклоподъёмников. Преимущество такого метода в его относительной простоте и почти бесшумной работе привода. Недостаток заключается в ограниченном тяговом усилии, что обусловлено небольшим рабочим ходом механизма.
Имеется два типа конструкции стеклоподъёмников, пригодных для использования в качестве привода ворот:
- роль подвижного элемента играет зубчатая рейка;
- основан на работе зубчатого колеса.
В обоих случаях приводную часть монтируют на металлической площадке, имеющей жёсткое крепление к столбу или забору. При этом металлическая рейка должна двигаться параллельно плоскости ворот и выдвигаться в их сторону.
Механизм подъёмника требует доработки: установки удлинённой металлической тяги для рейки или коленного рычага для зубчатого колеса. Соединения тяги с приводом и воротами, а также двух частей коленного рычага должны быть выполнены в виде вилочного шарнира, по примеру дверного доводчика.
Вы можете обеспечить хорошую подвижность и отсутствие люфта, если одну сторону соединения выполните в виде двух сложенных пластин, зазор между которыми равен их толщине. В этот зазор войдёт пластина второй части шарнира. Оба элемента соединяются пальцем или болтом с самоконтрящейся гайкой.
Основная трудность в применении стеклоподъёмников — найти максимально выгодное положение привода, шарнира и места крепления тяги к воротам. Уверенно сделать это можно экспериментальным путём, сперва выставив ворота в открытом положении и, медленно их закрывая, следить за поведением приводной конструкции. Не забывайте, что после установки механизм нуждается в защитном кожухе.
Особенности монтажа автоматики своими руками
В продаже много готовых комплектов. В их составе, как правило, эл/привод, элементы схемы (датчики, концевые выключатели и тому подобное), пульт. Модификаций много. Цена самых дешевых – около 15 980 рублей. Например, «WINGO» серии 2024KCE, которая способна управлять открыванием створок весом до 400 кг при помощи двигателя на 24 В. При установке покупного оборудования следует руководствоваться рекомендациями производителя.
Главная проблема, с которой многие сталкиваются – отдельные пункты инструкции не совсем понятны. Это может быть вызвано как низким качеством перевода на русский язык, так и расчетом изготовителей на то, что монтаж если и будет делаться своими руками, то только профессионально подготовленным человеком. Далее – основные этапы работы, знание нюансов которых поможет при установке как готового, так и самостоятельно подобранного комплекта.
Подготовка створок
Перед монтажом элементов автоматики ворот своими руками нужно убедиться, что они легко, без усилий, открываются. В процессе эксплуатации нередко появляются перекосы створок. Причины разные – «повело» опору из-за низкого качества ее бетонирования, ослабились петли и тому подобное. Работу по установке системы автоматики следует начинать с того, что привести ворота в порядок (о том, как сделать распашные ворота, читайте здесь).
Подготовка мест крепления приводов
Их монтаж производится на столбах. Если они металлические, то особых проблем не возникнет. Достаточно приварить кронштейны, и вопрос с надежной фиксацией механизмов решен. А вот как быть с опорами из кирпича? Обустроить закладные, к которым сваркой прикрепить швеллер – лишь один из вариантов. В принципе, сообразить несложно. Например, сделать так.
Высота крепления механизмов управления воротами – немаловажный вопрос. Во-первых, они должны располагаться строго симметрично, на одном уровне относительно грунта. Во-вторых, линейные приводы выравниваются по нивелиру, так как их эффективная работа по открыванию ворот наружу возможна лишь при горизонтальной установке. Если створки тяжелые, то привода желательно крепить так, чтобы они находились по их центру (в вертикальной плоскости). В-четвертых, проем ворот после крепления механизмом несколько сузится, и это также необходимо принимать в расчет.
Подключение двигателя, как уже указывалось, желательно делать от понижающего трансформатора. В цепь питания следует включить тепловое реле. Данный элемент схемы предохранит обмотку от перегрева в критических ситуациях, особенно в зимний период. Например, при сильном оледенении створок ворот, что приведет к увеличению их веса.
Электропроводка
Она монтируется только в защитной «оболочке» – гофра, кабель-каналы. Для подключения рекомендуются кабеля с жилами от 1,5 «квадратов», причем к приводу их должно подводиться не менее 4-х (хотя бы 1 – как резерв на случай обрыва одной из линий). Если подходить к вопросу эл/монтажа рационально, то для каждого направления нужны индивидуальные расчеты, в первую очередь, в соответствии с потребляемой мощностью. Это касается случаев, когда обустройство системы автоматики производится из отдельных элементов.
Для готового комплекта все параметры цепи указаны в инструкции, следовательно, работа своими руками более простая.
Электроника
Понятно, что ее самостоятельным конструированием никто заниматься не станет. Разве что радиолюбители, но им подсказки не требуются. В специализированных магазинах продаются и блоки управления (от 2 680 рублей), и брелки (от 1 150 рублей). Для семьи последних достаточно в количестве 2 – 3 штук.
Основные рекомендации по монтажу автоматики своими руками, с учетом того, что ворота открываются наружу, автор дал, и довольно подробные. А в какой комплектации устанавливать систему, характеристики всех элементов (например, мощность двигателя) – это уже читателю придется определять самостоятельно. Многое зависит от веса створок, их габаритов, розы ветров в месте расположения объекта и ряда других факторов. Успехов!
Характеристики допустимых узлов
ACSTM 114R — беспроводной двухканальный комплект дистанционного управления
При установке автоматики, подходящей на откатные ворота и выполнении всех работ своими руками требуется учитывать технологические аспекты изделия.
Тип управления
Стандартное устройство для управления можно заменить на ACSTM 114R. Двухканальный модуль беспроводного типа открывает и закрывает створки по принципу «прыжков кода». В качестве механизма управления может применяться сигнализационный пульт машины. Он предотвратит перегрузку конструкции и устранит риски попадания посторонних объектов между створками.
Основа для механической части привода
Изготовление электропривода для раздвижных створок ворот собственноручно осуществляется на основе редуктора/мотора постоянного тока с питанием от 12-24 В. Подобная схема бесперебойно функционирует при плохой погоде и при засорениях. В качестве электродвигателя подойдут:
- стеклоочиститель машины ВАЗ-2110 с высоким крутящим моментом на выходе;
- стеклоочиститель МАЗ – элемент от грузовика рассчитан на 24 В и работает при высокой мощности;
- редуктор для створок от лифтовой двери;
- двигатель от вентилятора охлаждения радиатора ВАЗа – функционирует посредством червячного редуктора i-80.
Для исполнительного механизма понадобится пара шпилей 1 м в длину и 16-20 мм в диаметре.
Принцип работы устройства
Принцип устройства автоматических ворот
Электрический воротный привод работает посредством подачи импульса с шестеренки вала моторедуктора на ведомые шестеренки концов шпилек. Для этого задействуется крутящий момент и гипоидная передача.
На момент вращения в обратную сторону шестеренки на шпильке неподвижны. Двигается только гайка, соединенная с одним концом тяги. Второй конец соединяется с полотном сдвижной конструкции. Винт, вращаясь, перемещает гайку по ползунковой направляющей. Этот элемент толкает тягу на воротах.
Вторая часть привода зеркально отражает функционал первой. Винты вращаются друг навстречу другу, а гайки разъезжаются в зависимости от направления вращения. Для движения створок за гайками используются штанги.
Заводские латунные гайки отличаются неистираемой резьбой. Для прочности поверх элемента надевается кожух из стали, тяга крепится на шарнирах. Радиально-упорные подшипники обеспечивают оптимальное распределение нагрузки. Установка системы производится над швеллером поверх ворот, который соединен с опорными стойками.
Вариант сборки со звездочкой от велосипеда
Привод откатных ворот со звездочкой от велосипеда
Ведомую шестерню активирует редукторный мотор. Шестеренка протягивает цепь вдоль профильной направляющей трубы. По ней движутся каретки с тяговыми шарнирами.
Использование двух велосипедных звездочек со ступицей, а также велосипедной цепи или тросика из стали облегчает процесс регулировки. По себестоимости данная система дешевле, но доработка требует применения сверлильного или токарного оборудования. Подобные станки есть не у каждого домашнего мастера.
Работайте с готовыми узлами.
Автоматика
Стоит рассмотреть все особенности автоматики. Благодаря устройству открываются, а также закрываются ворота. При этом нет надобности в дополнительных движениях, достаточно нажать на одну кнопку.
Все чаще используют приводы, ведь именно они обеспечивают комфортные и удобные условия для владельца.
Комплект привода для ворот можно купить, или же самостоятельным образом сделать. Последний вариант станет оптимальным вариантом для владельцев таких приборов:
- понадобится для изготовления конструкции автомобильный домкрат. К двум реечным домкратам присоединяется мотор с редуктором. Для эффективной защиты винта домкрата следует его приделать. Для большего срока службы изделия следует обрести гофру, затем натянуть ее на винт. Для того чтобы управлять приводом для распашных ворот, следует использовать кнопку сигнализации;
- прикрутите мотор;
- в качестве поворотного механизма будет выступать антенна;
- наиболее простым способом сделать данное изобретение является актуатор с якорным мотором. Недостаток состоит в не синхронной работе устройства. От данного недостатка достаточно сложно избавиться.
Неприятности могут сопутствовать не только рабочий процесс, но и дальнейшее использование изделия.
Обратите внимание! Для продолжительного срока использования специалисты советуют покупать готовые приводы для откатных ворот, например. В этом случае их установку следует делать самостоятельно, что сэкономит вам денежные средства
Откатные ворота на винтовых сваях
Перед выбором определенного типа и конструкции ворот следует разобраться с техническими характеристиками. Основной составляющей сооружения является основание, если рассматривать силовую нагрузку. Его выполняют бетонным или свайным. В последнем случае в составе комплекта имеются детали, способные предотвратить раскачивание ворот.
Винтовые сваи имеют такие достоинства:
- Продолжительный срок службы. С течением лет несущая способность изделий не уменьшается.
- За невысокую стоимость можно получить изделия высокого качества.
- Повышенная точность монтажа опор.
- Установку выполняют, не проводя земляные работы. Это позволяет работать в стесненных условиях.
- Время возведения ворот сведено к минимуму.
- Монтаж свай можно выполнять при любой погоде.
- При повреждении опор ремонт можно провести самостоятельно.
- Винтовые сваи можно использовать повторно.
Откатные ворота на свайных опорах надежны и устойчивы. Оборудовать ограждение можно в кратчайшие сроки. На практике сооружение сдвижных конструкций на сваях является выгодным решением. Оно позволяет создать долговечные ворота, которые прослужат не одно десятилетие.
Установка свай для откатных ворот
Фундамента на свайных опорах рассчитывают в соответствии с гидрогеологическими характеристиками грунтов. Именно наличие подземных вод определяет глубину установки стволов свай. Она может равняться 1-2,5 метрам. Показатель отличается в зависимости от местности.
Важно! Монтаж откатных ворот на сваях следует выполнять согласно инструкции. При точном следовании указанным производителем правил можно добиться качественного результата
При установке свай под откатные ворота порядок действий должен быть следующим:
Обозначить место установки свай
Важно учесть расположение роликовых элементов. Разметить опоры
В определенных местах выполнить углубления в полметра. Ямка будет лишь давать направление движению ствола сваи. Ввинтить опоры. В определенный момент сваи «отказывают»
Поэтому их следует устанавливать на разную высоту. Чтобы выровнять верхушки используют болгарку. Полость трубы заполняют бетоном. Затем наварить оголовки. Установить швеллер Закрепить роликовые механизмы.
Ввинчивание свай можно выполнить своими силами. Однако если грунт прочный, понадобится помощь. По мере ввинчивания опоры необходимо следить за вертикальностью ее расположения. В этом случае конструкция окажется максимально прочной.
После полной установки опорной основы следует переходить к сборке откатных ворот. Удобство применения свай для откатных конструкций позволяет получить надежную систему, способную исправно служить много десятилетий.
Профилактика и уход за механизмом ворот
Правильная установка автоматики позволяет долгое время не вмешиваться в работу воротной системы, но профилактика значительно продлит этот срок. Рекомендуется проверять:
- Приблизительно раз в месяц следует включать систему для проверки качества движения створок, и устранять все отклонения от нормы, выявлять возникшие неполадки и в механизме движения во всех креплениях, а также в электронике системы управления.
- Зимой следует создать дополнительную защиту от снега. Укрыть элементы гидравлики полиэтиленом или обильно покрыть моторным маслом, что защитит их от коррозии.
Автоматическая система для распахивающихся ворот рассчитана на долгие годы эксплуатации.
Основные типы автоматических ворот
Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот
Распашные створки
Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.
Монтажная схема выглядит следующим образом:
С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.
Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.
Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.
Откатные системы
Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.
Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.
На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.
Подъемные механизмы секционного типа
Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.
Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.
Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым
Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.
Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.
Выбор двигателя и редуктора для ворот
Если на участок подведено трехфазное напряжение, используйте трехфазный мотор с соединением обмоток в «звезду». Это устранит возможные проблемы при пуске и позволит использовать максимум мощности двигателя.
Если трехфазное напряжение недоступно, придется использовать однофазный конденсаторный двигатель.
Примечание: такой выбор может обернуться серьезным недостатком пускового момента.
Выбирайте привод в диапазоне мощности 1,2–2,5 кВт, в зависимости от массы полотна ворот.
Частота вращения приводного колеса, в зависимости от его диаметра, должна составлять 80–100 оборотов в минуту. Эту величину следует принимать в качестве выходного крутящего момента редуктора. Входной вращающий момент должен быть равен частоте вращения двигателя. Для данной кинетической схемы рекомендуются одноступенчатые редукторы с червячной передачей. Средняя стоимость такого механизма составляет 3 500–5 000 руб.
Виды конструкций
Всего существует несколько видов конструкций:
- Подвесной тип пользуется популярностью за счет отличных характеристик, гарантирующих прочность и надежность конструкции. В данном случае полотно на роликовых тележках крепят к верхней горизонтальной опоре, располагающейся на пятиметровой высоте.
- Консольные откатные системы предназначены для установки в регионах со сложными климатическими условиями. Установка верхней балки здесь не требуется, фундамент служит точкой опоры и надежно удерживает вес конструкции. Воротам этого типа не страшны снежные заносы, сильный ветер и прочие неблагоприятные природные явления.
- Монтаж ворот на винтовых сваях занимает больше всего времени и сил. Сваи выступают в качестве несущих элементов, надежно удерживающих конструкцию.
- Эксплуатация механических ворот осуществляется ручным способом. Простые в установке, они не требуют больших финансовых вложений.
- Автоматические ворота оснащаются электрическим приводом и пультом ДУ. Автоматика идеально подходит, если пользоваться воротами приходиться часто.
Любой из вышеперечисленных типов конструкции отличается надежностью и долгим сроком эксплуатации.

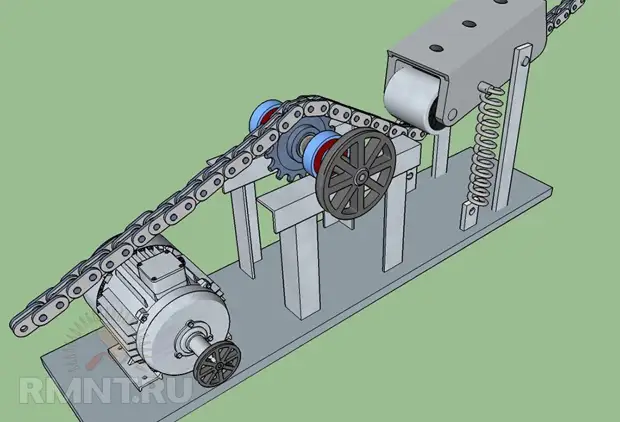

Сборка привода с реечной передачей
Крепление двигателя и механизма передачи
Для сооружения рамы, к которой будут крепиться двигатель и механизм передачи, разумнее всего использовать угловую сталь с шириной полки 50 мм. Рама должна быть жестко прикреплена к бетонному основанию.
При выборе двигателя и редуктора обратите внимание на такой параметр, как высота оси вращения. Если она неодинакова, то основание под оборудование нужно будет делать двухуровневым
Двигатель с редуктором крепятся болтами с самоконтрящейся гайкой к ровной и жесткой металлической опоре. Отверстия в основании должны быть продолговатыми, чтобы была возможность правильно отрегулировать положение.
Крепление цепи к воротам
Самым очевидным местом для крепления тяговой рейки или цепи может показаться рельсовая направляющая. Это распространенная ошибка, ведь при таком расположении механическая передача подвержена сильному загрязнению, не говоря уже о проблеме накопления снега. Лучше установить дополнительную приводную балку на полотне ворот, соблюдая высоту от дорожного покрытия в 60–100 см. Снизу к этой балке прикрепите цепь или зубчатую рейку, защищенную боковым кожухом из резины или пластика. Крепление концов цепи к воротам выполняется сваркой.
Устранение некоторых проблем цепной передачи
Такой способ передачи сопряжен с рядом трудностей. Например, цепь имеет свойство растягиваться, особенно при столь значительных нагрузках. Этот эффект можно устранить, если приварить к последнему звену цепи шпильки и пропустить их через закрепленные на раме ворот проушины. Такой натяжитель позволяет периодически выбирать «слабое звено» и натягивать цепь. Также можно разместить на раме привода ролик-успокоитель с жесткой пружиной, который не только будет компенсировать провисание цепи, но и предотвратит ее соскакивание со звезды из-за так называемой “пляски”.
Всех этих сложностей можно избежать, если вместо цепи использовать рейку с зубьями. Изготовить такую своими руками вряд ли получится, потребуются услуги слесарной мастерской.
Установка приводов
Принципиально монтаж приводов на разные типы ворот не имеет существенных отличий, то есть производится крепление привода и его подключение. Разберем схему выполнения монтажных работ на примере распашных ворот.
Работы по установке устройства производятся в следующем порядке:
- на первом этапе, как и в большинстве случаев, определяется место установки привода и размечается область его крепления. Привод необходимо установить так, чтобы он не мешал работе другой фурнитуры (ручки, замки, петли и так далее) и имелась возможность его подключения к электропитанию;
- подготавливаются отверстия для крепления удерживающих кронштейнов. В случае с монтажом линейного привода можно зафиксировать привод непосредственно на столбе забора, а в случае с установкой рычажного устройства потребуются дополнительные закладные, которые можно изготовить самостоятельно, например, из профильных труб;
- производится фиксация привода;

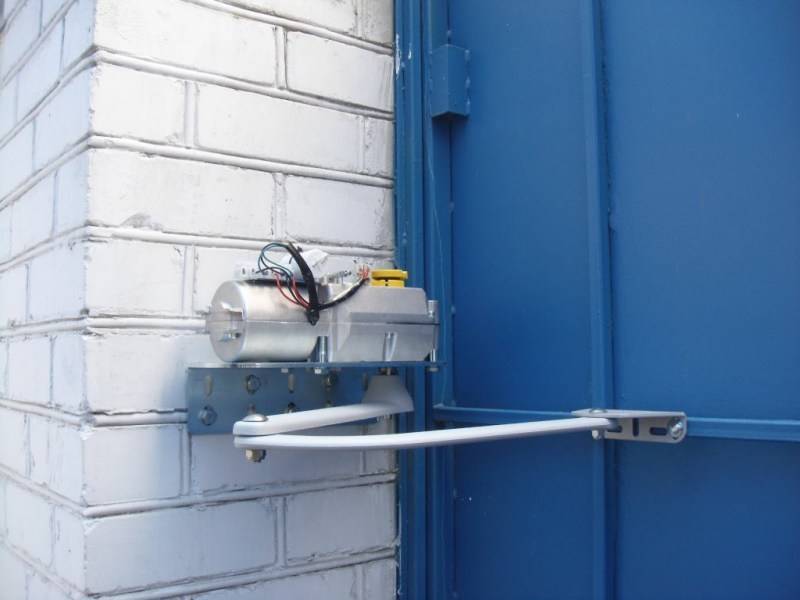

Фиксация привода к столбу забора
В большинстве случаев крепежные элементы поставляются в комплекте с приводом или кронштейнами, но целесообразнее проверить комплектность перед установкой.
- подведение электрокабеля. Для сохранности и долговечности кабель рекомендуется прокладывать в пластиковых трубах, которые защищают от воздействия влаги, солнечных лучей и механических повреждений;
- подключение электропривода. Для безопасной работы электроприбора подключение рекомендуется выполнять специальными зажимами, одновременно обеспечивающими и достаточный уровень изоляции. Схема подключения поставляется вместе с устройством;
Подключение электропитания привода и дополнительных элементов
- установка по аналогичной схеме дополнительных элементов (заглушек, концевых уловителей, блока питания и так далее);
- окончательная настройка оборудования (выполняется в соответствии с рекомендациями производителя);
- проверка работоспособности и при необходимости устранение ошибок.
Процесс установки представлен на видео.
Установка привода позволяет пользоваться воротами в автоматическом режиме, что обеспечивает максимальное удобство.
Типы приводов
Линейный привод
Данный привод является самым простым по конструкции и использованию. Внутри привода происходит вращение винта электродвигателем внутри редуктора, после чего происходит механическая энергия, которая толкает ворота. Чем плавнее происходит движение открывания, тем дольше срок службы механизма. Является электромеханическим приводом распашных ворот.
Гидравлический привод
Очень надежный, но дорогой привод для распашных ворот. К работе механизмов приводит гидравлика, в которую насос закачивает и выкачивает раствор. За безопасную работу отвечают специальные датчики.
Рычажный привод
С двигателя энергия передается с помощью механических поршней. Привод работает благодаря работе двигателя. Энергия с двигателя проходит через редуктор на поршень. Привод открывает ворота дольше всех, но очень практичен.
Положительные моменты электропривода
Электропривод, сделанный своими руками, прослужит долгие годы. Время открытия ворот будет составлять 14-16 секунд, что на 10 секунд меньше, чем у заводских ворот. Обычно при самостоятельной установке автоматических ворот забывают про установку датчиков, которые следят за тем, чтобы на траектории открытия ворот не было преград. Если электропривод встретит какую-нибудь преграду на своем пути, то это может привести к заеданию привода и вывода из строя главного модуля.
При монтаже своими руками обычно используется специальная спутниковая антенна, которая потребляет во много раз меньше электроэнергии, чем заводской. То есть самодельный привод более экономичен и потребляет 34 В, а магазинный привод работает от 220 В.
Перед тем как начать делать привод, следует рассчитать массу ворот и силу привода, которая будет действовать на воротину. Также необходимо приобрести дистанционный пульт с радиусом действия 30-40 метров. К тому же нужно подумать о безопасности
Главной мелкой, но очень важной деталью является токовое реле, без которого автоматика может перегреться и выйти из строя
