Как работают инфракрасные теплые полы, и каковы их основные плюсы
Большая часть систем отопления работает по принципу простого теплообмена. То есть, к примеру, обычные радиаторы отдают тепло воздуху, после чего оно благодаря естественной конвекции расходится по помещению. Инфракрасного излучения в данном случае практически не наблюдается.
По схожему принципу работает и водяное или электрическое отопление для пола. Разница лишь в том, что подогреву поддается не сам радиатор, а вся стяжка, в которой проходят трубы или греющий кабель. Лишь после того, как прогреется стяжка, тепло потихоньку начинает передаваться напольному покрытию, а уже потом прогревается и сам воздух в помещении.
Такой метод обогрева требует значительных энергоресурсов на предварительный разогрев пола, однако и остывание в данном случае проходит значительно дольше.
Если уложить инфракрасную пленку под ламинат – теплый пол в таком случае будет работать совсем по другому принципу. В данном случае между слоями прозрачного полиэстера наносят карбоновую пасту в виде параллельных полос. С обеих сторон они подключаются к медной шине, которая находится под напряжением. Проходя через нагревательный элемент, переменный ток преобразуется в инфракрасное излучение с длиной волны около 5-20 мкм. Такие лучи прогревают все предметы и поверхности, расположенные на их пути. В результате, энергия не передается на расстояние, а аккумулируется. Аналогичным образом воздействуют солнечные лучи – они прогревают все предметы, на которые попадают.
Использование для обогрева помещений настенных, потолочных и навесных приспособлений, генерирующих инфракрасное излучение, стало довольно популярным. И не зря, ведь такое оборудование является весьма эффективным.
Вот почему потребители все чаще отдают предпочтение монтажу инфракрасного пленочного теплого пола под ламинат, чтобы сделать атмосферу в комнате уютной и сэкономить на обогреве.
Среди преимуществ пленочных теплых полов можно назвать:
Малая толщина пленки – около 0,5 мм, позволяет разместить теплый пол под любым напольным покрытием. Перед тем, как укладывать пленочный теплый пол, не требуются работы по заливке стяжки или размещению слоя термоизоляции
Кроме того, такая пленка не поднимает уровень пола, что очень важно для квартир в многоэтажных домах.
Инфракрасный теплый пол обеспечивает равномерный прогрев поверхности. Это особенно актуально, если был произведен монтаж теплого пола под ламинат
Дело в том, что это напольное покрытие чувствительно к перепадам температур и может рассыхаться или вспучиваться. Пленочный пол позволяет избежать таких последствий, поскольку не прогревается более 40 ℃, что приемлемо для ламината.
В многоквартирных домах заливать дополнительную стяжку под теплый пол подчас бывает невозможно, чтобы не утяжелять конструкцию. Установка теплого пола под ламинат не нуждается в заливке стяжки.
Излучение инфракрасного пленочного пола проходит сквозь ламинат, прогревая его, и параллельно передает тепловую энергию прочим объектам, расположенным на его поверхности. Благодаря этому в помещении создаются комфортные условия.
Обогрев помещения инфракрасными теплыми полами позволяет избежать пересушивания воздуха. Согласно некоторым исследованиям они ионизируют воздух, делая его полезным для людей с хроническими заболеваниями дыхательных путей.
Излучение инфракрасных тепловых волн начинается практически сразу же после включения оборудования. В связи с этим, температура воздуха достигает нужных показателей очень быстро. Если ваше жилье оборудовано современной системой «умный дом», управление инфракрасным теплым полом можно интегрировать в его программу. Запрограммировать такую систему заранее, задав режим и время прогрева, либо произвести дистанционное включение посредством интернета или мобильной связи.
Какие материалы нужно подготовить
Потребуется нагревательная пленка, а также провода нужного метража для соединения полос теплого пола, изоляция, зажимы, теплоотражающая подложка. Последний материал рассчитывается по площади комнаты. Монтаж будет выполняться с применение скотча, причем потребуется как односторонний, так и двусторонний вариант.
Не является обязательным, но рекомендуется использовать жидкую теплоизоляцию. Если планируется укладка теплого пола под ламинированное покрытие, задействуют полиэтиленовую пленку. Нужно предварительно купить датчик температуры и терморегулятор.
Все необходимое для монтажа
Комплектация пленочных теплых полов
Инфракрасный пленочный теплый пол поставляется в точке продажи в полной комплектации, в которую входят:
Инфракрасные пленочные маты со стандартной шириной в 50 или 100 см. Длина таких полос может варьироваться, однако не должна выходить за пределы 8 м. Обрезать полотнище под нужный размер можно по полосам разметки. Как правило, пунктирная линия с изображением ножниц проходит через каждые 25 см. Обрезку производят только по разметке, поскольку на этих участках размещают небольшие площадки с серебряным покрытием, которыми пленочный теплый пол подключают к питающим кабелям.
Клеммы, которыми производится подключение нагревательных элементов к кабелю питания. В некоторых случаях питающие кабели поставляются в комплекте с теплым полом. Кроме того, обычно в комплект входит битумная лента, которая служит изоляционным материалом
Приобретая пленочный пол, обратите внимание на наличие такой изоляции.
Термодатчик с кабелем нужной длины также входит в комплект. Он нужен для регулирования температуры нагрева.
Терморегулятор, то есть блок управления системой теплого пола
По типу регулирования он может быть электромеханическим или электронным. Вне зависимости от типа индикаторов, дизайна или схемы регулирования, подключение терморегулятора к термодатчику, нагревательным элементам и сети питания будет одинаковым.
Перед тем как уложить пленочный теплый пол, нужно правильно выбрать его удельную мощность. Стандартными показателями считаются 150 и 220 Вт/м2, иногда в продаже можно встретить и более мощные приборы – 440 Вт/м2. Однако в условиях городской квартиры достаточным показателем будет 150 Вт, поскольку в противном случае поверхность пленки будет нагреваться более 40 ℃, что пагубно влияет на состояние ламината.
Технология монтажа
Монтаж инфракрасного теплого пола под ламинат начинается с предварительного составления схемы, по которой будет выполняться укладка. На чертежах указываются места, где предполагается разместить регулятор температуры и термодатчики. Наружная часть электрических кабелей, подсоединяемая терморегулятору, может быть оставлена снаружи или скрыта в штробе в стене. В первом случае ее рекомендуется прикрыть и замаскировать защитным коробом.
Подготовка пола
Основание подготавливается с учетом требований, предъявляемых к настилу ламината. Его нужно отремонтировать, выровнять, прогрунтовать, обработать специальными составами и убрать с поверхности мусор.
После этого укладывается фольгированный термоотражающий материал. Полосы закрепляются двусторонним скотчем, а швы соединяются клеевой лентой. Этот слой имеет толщину 2-3 мм.
Нужно учитывать, что при укладке теплоотражающего материала фольгированная поверхность должна оставаться снаружи. Использование такой подложки позволяет скрыть клеммы и коммуникационные кабели и предотвращает риск их выхода за уровень покрытия из ламинирующих панелей.
Укладка пленки
Нагревательная пленка раскраивается в соответствии с предварительно разработанной схемой
При ее разрезании нужно проявлять осторожность, чтобы избежать риска повреждения токопроводящих сегментов. В противном случае бракованный участок необходимо изъять
На следующем этапе осуществляется изоляция оголенных контактов. Данная операция повышает безопасность эксплуатации, поскольку эти провода не будут использоваться для подключения. Для изолирования проводки в комплектации предусмотрено наличие битумной ленты.
Нагревательные элементы устанавливаются медными проводниками вниз. Для фиксации можно использовать скотч. Клеммы продеваются через разрезы на пленке и обжимаются плоскогубцами. Выступающие части необходимо утопить в подложке.
Датчик температуры размещается под термопленкой и устанавливается в центре уложенного полотна. Рабочий элемент устройства должен быть направлен на излучающую полосу.
Пробный запуск
После завершения монтажа осуществляется подключение установленной системы обогрева к электрической сети. Для проверки ее работоспособности производится тестовый запуск.
Кабели питания протягивают к располагающемуся в стене регулятору температуры. Не допускается скручивание проводов, поскольку это может ухудшить качество коммутации или вызвать искрение и перегрев электропроводки. Если у вас нет достаточных знаний и навыков работы с подобным электрооборудованием, подключение рекомендуется выполнять в присутствии специалиста.
Укладка ламината
В случае исправного функционирования системы можно переходить к укладке финишного напольного покрытия. Сначала на пленочный пол укладывается гидроизоляционный слой в виде плотного полиэтилена или подложки. Настил осуществляется внахлест, а отрезы проклеиваются скотчем. Это обеспечит защиту от повышенной влажности, предотвратит вероятность повреждений и повысит уровень безопасности.
Укладка ламината выполняется в соответствии с инструкциями изготовителя и нюансами монтажа ламинированных панелей. По окончании всех работ выставляется необходимый температурный режим. Необходимо учитывать, что для лучшей адаптации напольного покрытия специалисты не советуют запускать подогрев на полную мощность. При первом запуске достаточно задать температуру 15-20оС и ежедневно поднимать ее, постепенно доводя до комфортного эксплуатационного уровня.
Процесс укладки теплого пола под ламинат вы можете увидеть на этом видео:
Технология укладки ИК пола под ламинат
Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:
- Составление чертежа и схемы укладки;
- Подготовка основания;
- Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
- Подключение и пробный пуск системы;
- Укладка ламината.
Чертеж и схема укладки
Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

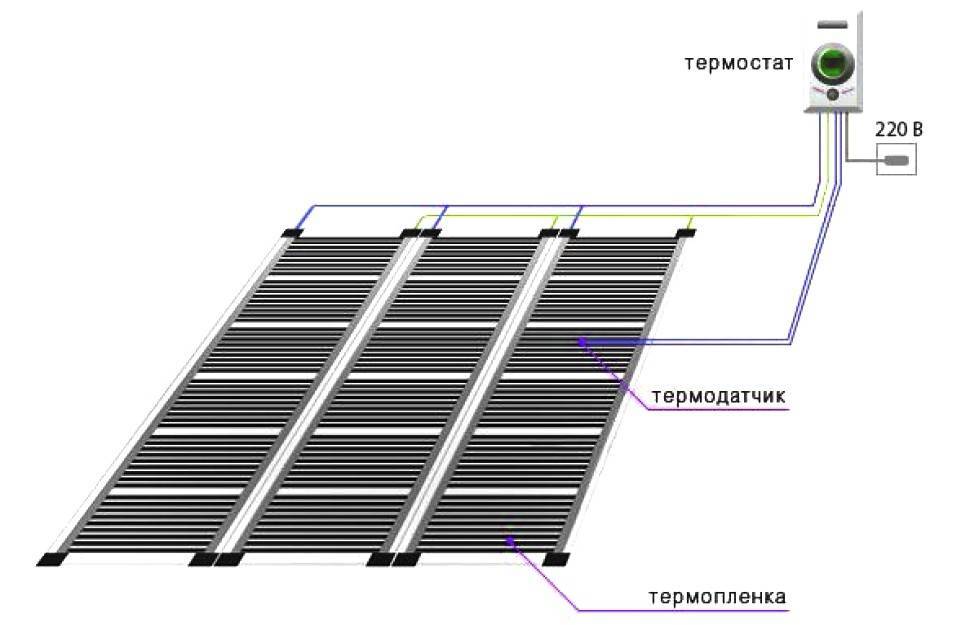

Один из вариантов реализации схемы укладки
Подготовка основания пола
Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:
- Удалить мусор и пыль;
- Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
- Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
- В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.
Памятка об использовании фольгированной теплооотражающей подложки
Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:
- Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
- Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
- Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
- Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;
- Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
- Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
- Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.
Подключение и пробный пуск системы
После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:
- Провода подвести к блоку терморегуляции;
- При необходимости использовать штатные соединители;
- Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.
Подключение к терморегулятору
После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.
Укладка ламината
После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.
Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.
Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.
После изучения рекомендованной инструкции по монтажу своими руками пленочного теплого пола, можно сказать, что все работы вполне можно выполнить самостоятельно. При этом инфракрасный теплый пол под ламинат станет отличной альтернативой другим видам таких полов, и будет хорошим дополнением к отопительной системе.
Уважаемый читатель, не оставайся безучастным, поделись своим мнением о статье или расскажи о своем опыте эксплуатации описанной системы обогрева.
Материалы По Теме:
Все о кабеле для теплого пола – виды, характеристики, правила выбора и монтажа
Все об устройстве электрического теплого пола в вашем доме – от выбора системы до монтажа
Монтаж электрических теплых полов – технология укладки
Нужна пленка под ламинат или нет
При укладке пленочного теплого пола под ламинат часто рекомендуют на инфракрасную пленку уложить сверху обычную полиэтиленовую. Ее рассматривают как паро- и гидро- изоляционный материал. Нужна эта пленка или нет? В схемах укладки, которые предлагают производители, ее нет. На практике ее кладут очень часто. Из тех соображений, что лучше перестраховаться и защитить себя и подогрев пола от вероятных протечек. Производители не возражают, но и в рекомендации не включают. Так что это на ваше усмотрение.
Слой пароизоляции поверх пленочного нагревателя — необязательный элемент
Если уж решили уложить пленку, берите плотную. Не менее 300-350 г/м². И укладывайте не разрезая, а как есть, рукавом. Ширина рукава обычно — 150-200 см, чего редко хватает на всю ширину комнаты. Если склеиваете полосы, делайте заход одной полосы на другую на 15-20 см. И проклеивайте стык дважды двусторонним скотчем. И скотч надо хороший, с высокой клеящей способностью липкого слоя. Вам надо обеспечить герметичность соединения.
Пленку поверх ИК пола можно увидеть часто
И заводите края пленки на стены, там закрепите тоже на двусторонний скотч. Но на этот раз скотч должен быть малярным, чтобы не повредить отделку стен. Когда уложите покрытие, излишки пленки обрежете на одном уровне с покрытием. Вся эта «красота» затем закроется плинтусом. Его, кстати, надо крепить к стене, а не к полу, чтобы ламинат мог расширяться и сжиматься в зависимости от температуры и влажности.
Только при таких условиях укладка пленки на ИК пол имеет смысл. И еще надо будет при монтаже использовать мягкую обувь, чтобы не повредить пленку.
Взаимодействие инфракрасного тёплого пола и ламината
Использование тёплых полов с ламинатом требует тщательного подбора отопительной системы и вида ламината. Далеко не под каждый вид ламината можно использовать пленочный теплый пол для отопления.
Главная проблема некоторых видов ламината в том, что в их составе имеются вредные составляющие – формальдегидные смолы, которые используются как связующее для основы ламели. В обычном состоянии они безвредны и содержатся в минимальных, безопасных концентрациях.
Однако при нагреве такое покрытие может выделять вредные для человека вещества. Поэтому в первую очередь следует убедиться, что ламинат может взаимодействовать с системой тёплого пола.
Второй проблемой является непосредственная деформация ламината. Тонкие ламели могут терять форму, выгибаться и деформироваться при постоянном тепловом воздействии.
Для ламината взаимодействие с системой тёплого пола возможно только при наличии определенных характеристик:
- Класс безопасности ламината – не менее E0 либо E1. Это гарантирует отсутствие выделение формальдегида при нагреве до 30 градусов.
- Класс износоустойчивости – выше 31. Такой показатель гарантирует отсутствие деформации ламината при тепловом воздействии. Меньший класс ламината не имеет достаточных характеристик для взаимодействия с постоянной подогревающейся поверхностью.
- Обязательное наличие маркировки «Тёплый пол» (похожа на изогнутую трубу под напольной поверхностью).
- Преимущество за замковым соединением. При использовании клея для соединения ламелей, создаётся жёсткая сплошная поверхность. При колебаниях температур часто происходят разрывы, плёнка покрывается сеткой, что негативно сказывается на визуальных качествах покрытия.
Стоит отметить, что эти характеристики верны в первую очередь для МДФ-ламината. Похожие характеристики будут и для ПВХ-ламината, но для него нет опасности выделения формальдегида, поскольку состоит он из пластика. Однако он тоже обязан иметь соответствующую маркировку для применения с тёплыми полами.
Советы по монтажу плёночного пола
Специалисты советуют проводить укладку плёночного пола придерживаясь ряда правил:
- не подключать к сети пленку, свернутую в рулон;
- монтаж тёплого пола делать при влажности не больше 60% и положительной температуре;
- при обнаружении повреждения на графитовой поверхности плёнки, отверстие нужно изолировать с обеих сторон;
- делать монтаж плёночного пола под ламинат нельзя на влажную поверхность;
- при затоплении тёплого пола, требуется быстро выключить из сети и дать просохнуть естественным путём;
- термодатчик устанавливать в свободном доступе, чтобы при необходимости было несложно поменять;
- сохранять схему укладки плёночного пола.
Инфракрасный плёночный полсегодня имеет большую популярность, так как способен обогреть как квартиру, так и дом. Придерживаясь, правил монтажа, можно легко и быстро установить данную систему обогрева своими руками. Кроме того, при правильном её настрое, обходиться она будет финансово не накладно.
Выбор ламината для теплых полов
Для того чтобы эксплуатация теплый электрический пол под ламинат не привел к нежелательным последствиям и разочарованию, необходимо знать, что далеко не любое напольное покрытие можно совмещать теплыми полами. Даже если неправильно выбранное покрытие не деформируется под воздействием температур, то это еще не гарантирует, что оно не будет пропускать тепло или очень медленно нагреваться.
Для того чтобы свести подобные риски к минимуму, производителями были разработаны такие технологии изготовления ламината, которые позволяют эксплуатировать его в комплексе с современными системами обогрева полов. Усовершенствованный материал был отмечен специальной маркировкой, которую можно найти в инструкции или на внешней стороне упаковки изделия.
Рядом также указывается разрешенный температурный предел, при котором позволена эксплуатация покрытия. Кроме того, отмечается и тип системы обогрева, с которой можно совмещать данный материал. Например, под ламинат, который предназначен для водяного пола, категорически запрещается устанавливать электрическую систему.
Важным показателем в характеристиках ламината является коэффициент теплового сопротивления. Чем он выше, тем более высокими теплоизоляционными свойствами обладает материал. Коэффициент сопротивления напрямую зависит не только от толщины изделия, но и от его плотности. Для теплого пола лучше приобретать ламинат с минимальной плотностью, толщина которого должна быть в пределах 8-10 мм.
При более высоких показателях коэффициента сопротивления существует риск внезапного перегрева не только нижней поверхности покрытия, но и самой конструкции теплого пола. В конечном итоге это может привести к таким плачевным последствиям, как деформация ламината или выход системы обогрева из строя.
Линолеум для теплого пола обычно обозначается такими значками
Износостойкость ламината определяется его классом. Материал, используемый в комплексе с системой обогрева, постоянно подвержен тепловым нагрузкам, то есть эксплуатируется в экстремальных условиях. Обычно такие изделия имеют класс прочности 32 или 33.
Выбор ламината для теплых полов зависит еще и от помещения, в котором его предстоит использовать:
кухня является тем местом, где происходит постоянное передвижение людей и существует высокая вероятность проливания жидкости на поверхность напольного покрытия. Поэтому здесь на теплый электрический пол рекомендуется стелить влагостойкий материал, обработанный специальным водоотталкивающим составом. Кроме того, межпанельные стыки должны быть надежно защищены при помощи специального герметика;
чаще всего системы подогрева полов устанавливают в санузлах. Однако необходимо помнить, что при использовании ламината не рекомендуется нагревать покрытие до температуры, превышающей 29 градусов
Важно также исключить резкие тепловые перепады, от которых материал может деформироваться. Большинство ламинированных напольных покрытий, существующих сегодня в продаже, не рассчитаны на постоянный контакт с водой
Но выход есть – специальный «аква-ламинат», который был разработан именно для ванных комнат;
в прихожей, спальне или детской комнате может быть использовано ламинированное покрытие с матовой поверхностью. Такие материалы имеют множество цветовых оттенков, позволяющих гармонично украсить практически любой интерьер. Пленочный теплый пол в таких помещениях, по отзывам, создает ощущение комфорта и защищает детишек от простудных заболеваний.
Особенности монтажа
Ламинат можно считать самым популярным покрытием при установке полов. Благодаря долгому сроку службы, эстетичному виду и доступной цене. Но нельзя забывать о качестве подогрева помещения. Если уложить ламинат просто на бетонную стяжку, то зимой вряд ли квартира будет тёплой. Поэтому специалисты рекомендуют между бетонным полом и ламинатом устанавливать инфракрасную плёнку для обогрева.
Установка инфракрасной системы тёплого пола под ламинат не требует особых знаний и навыков работы. Если ознакомится с пошаговой инструкцией, то можно это сделать своими руками. Для правильного монтажа необходимы следующие инструменты и комплектующий материал:
- Приобрести термоплёнку в рулоне.
- Теплоотражающий материал и защитную полиэтиленовую плёнку.
- Скотч и ножницы.
- Битумная изоляция (комплект) и контактные зажимы.
- Электрическая проводка, термореголятор, степлер, пассатижи, отвёртка.
Подготовительные работы для укладки осуществляются при помощи разных способов. К примеру, производить выравнивание пола принято с использованием самоневилирущейся смеси. После достаточного высыхания можно приступить к укладке пленочных полов.
Подготовительные работы
Сначала необходимо определить размер площади для укладки термоплёнки. Необходимо учитывать места, где будет установлена мебель, так как там укладка не производится
Необходимо обратить внимание на первичное основание пола, оно должно быть ровным, чтобы избежать повреждения плёнки
Следующий шаг — это выбор места для установки терморегулятора. Затем производится укладка теплоотражающего материала по всей площади пола. Если поверхность деревянная, необходимо закрепить материал при помощи степлера. Если перекрытие из бетона можно применит двусторонний скотч. После крепления необходимо зафиксировать полосы теплоотражающего материала между собой скотчем. Использование теплоотражающего материала на основе фольги запрещается.
Далее раскатываем пленочный теплый пол мерной полосой вниз. Нарезать полосы нужного размера. Расстояние от края стен должно быть не менее 10 сантиметров. Зафиксировать полосы плёнки между собой. Необходимо заметить, что укладывать термоплёнку внахлёст, строго запрещается. Плёнка укладывается медной полосой вниз.
Подключение и изоляция
После укладки инфракрасного пленочного пола необходимо заизолировать битумной изоляцией места разреза медной шины. Изоляция должна закрывать всю прилегающую поверхность медного основания соединения нагревательных карбоновых полос. Затем крепим контактные соединители, захватывая при этом обратную сторону плёнки и медную полосу. Плотно зажимаем пассатижами контактный зажим.
Вложите и зафиксируйте провода в контактные зажимы. Заизолируйте все места подключения при помощи отрезков битумной изоляции. Необходимо проследить, чтобы серебряные концы зажимов были полностью заизолированы от соприкосновения с полом. После тщательно проверить все соединения и контакты.
Далее необходимо провести подключение. Датчик температуры пола входит в комплект с терморегулятором. Крепится к плёнке на чёрную полосу нагревателя при помощи битумной изоляции. В отражающем напольном материале сделайте вырезы для датчиков, проводов и других вспомогательных компонентов. Это необходимо для соблюдения ровной поверхности пола при укладке ламината.
Подключите провода к терморегулятору согласно инструкции изготовителя. Если система будет иметь мощность более 2 кВт необходимо подключить терморегулятор через автомат. Тестирование производится при заданной температуре 30 градусов. Необходимо проверить нагрев всех участков плёнки, отсутствие искрения и нагревания мест соединения.
После можно осуществлять установку ламината непосредственно на полиэтиленовую поверхность полового покрытия. Укладка ламината на инфракрасный пленочный пол не представляют особой сложности. Нет необходимости укладки дополнительных средств, для промежуточной подложки. Соблюдая технологию установки ламината, можно производить набор пола прямо на поверхности полиэтиленовой плёнки.
