Производство ремонта электрического теплого пола

Разновидности

Прежде чем рассмотреть, как выполнить монтаж инфракрасного теплого пола своими руками, следует разобраться, каких видов данная конструкция может быть. Существуют инфракрасные пленочные и стержневые нагревательные полы.

ИК пленочный пол

В пленочных вариантах чаще всего применяют карбон. Его размещают между двумя слоями пленки из полимера. По краям пленки с двух сторон проходит медная токоведущая шина. Именно по ней к карбоновой пасте и попадает электрический ток. Который в свою очередь вызывает выделение тепловой энергии. Как правило, чаще всего используются полосатые карбоновые пленки. Ширина полос карбона может быть разной. Но независимо от этого все полосы собраны в блоки. Встречаются и инфракрасные пленочные варианты со сплошным напылением карбона.

ИК стержневой пол

Существует и стержневой инфракрасный теплый пол, который представлен множеством стержней, подключенных параллельно с помощью соединительных гибких проводов. В стержнях содержится медь, карбон и серебро. Ток, попадая на карбон, начинает интенсивно вырабатывать тепло. Главным преимуществом пола данного вида является то, что конструкция обладает способностью саморегуляции. Так, если на пол что-то поставили, и он нагрелся из-за плохой теплоотдачи, тепла он начнет вырабатывать меньше. Соответственно, температура понизится.

Но это не означает, что регулятор температуры не нужен. Так терморегулятор для пленочного инфракрасного теплого пола является просто необходимым элементом. Но и в системе с греющими стержнями данный элемент играет важную роль – защищает от перегрева. Поэтому без терморегулятора и датчика температуры не обойтись, независимо от разновидности инфракрасного пола.

Основным недостатком системы является то, что стоимость инфракрасного теплого пола стержневого типа достаточно высокая. Гораздо выше, нежели у пленочных аналогов, которые также дешевыми назвать нельзя. Некоторые пользователи также отмечают сложности, возникающие с подключением устройства.

Напольные покрытия для пленочного пола

Поверх инфракрасного теплого пола можно укладывать самые разные чистовые покрытия. Чаще всего для этих целей используется ковролин, ламинат или линолеум. Иногда поверх пленки кладут фанерный лист, но в таком случае часть тепла уходит на его прогрев, поэтому гораздо целесообразнее будет уложить материалы в обратном порядке – сначала фанера, а уже сверху инфракрасная пленка.

Заключение

Инфракрасный подогрев пола – это хорошее решение, позволяющее прогреть любое помещение и хорошо дополняющая основную отопительную систему в межсезонье или в очень холодных условиях. Соблюдая технологию монтажа инфракрасного отопления, можно в полной мере воспользоваться предоставляемыми системой возможностями.

Как укладывать ИК теплый пол

Отопление помещения с помощью ИК полов происходит посредством инфракрасного излучения. Под воздействием электричества нагреваются карбоновые проводники. ИК лучи образовывает пленка, в которую запаяны нагревательные элементы.

Чтобы выполнить самостоятельную укладку полов, необходимо следовать следующей пошаговой инструкцией по монтажу.

  1. Основание – поверхность очищается от жирных пятен, неровностей. К основанию предъявляются высокие требования. Укладка возможна только на идеально ровное основание. При необходимости изготавливается бетонная стяжка, либо поверхность пола заливается нивелирующей смесью.Если принимается решение уложить пленку на магнезитовые плиты или фанеру, можно выровнять пол с их помощью. Перед тем как монтировать пол на первом этаже или в деревянном доме, лучше всего простелить гидроизоляцию.

Терморегулятор – подключают на этом этапе. Пол без терморегулятора не сможет проработать длительное время. Постоянный перегрев поверхности приводит к выходу из строя нагревательных элементов.

Теплоизоляция – предназначена для предотвращения потери тепла. Минимальная толщина 3-5 мм. В качестве теплоизоляционного материала можно использовать любой утеплитель.Если планируется стелить линолеум, оптимальным решением будет выбор пенотерма или изолона, для плитки используется техническая пробка. Стыки между листами проклеиваются специальным скотчем. Под подложку под ИК теплый пол, можно простелить специальное фольгированное покрытие.

Укладка пленки – кладут инфракрасный теплый пол необходимо карбоновыми нагревателями вниз. От стен потребуется отступить не менее 10 см. От радиаторов отопления или конвекторов, метр. Пленка разрезается по светлым, специально обозначенным местам.Технология укладки инфракрасного теплого пола исключает наложения пленки друг на друга. Между стыками необходимо сделать отступ от 1 до 2 см. Зазор не должен быть больше, во избежание появления холодных зон.

Защитный слой – чтобы смонтировать ИК пол под плитку, сверху укладывается слой клеевого состава. Во избежание растрескивания стяжки, прокладывают армирующую сетку.

Финишное покрытие – порядок монтажа зависит от выбранного отделочного материала. Под ламинат и паркетную доску требуется дополнительно простелить подложку.

Подробное описание монтажа также приводится в инструкции по эксплуатации, прилагаемой заводом производителем.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.

Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.

Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор

Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля

По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Топ 5 статтей

  1. Обзор стоимости теплых полов за м2, стоимость монтажа
  2. Монтаж электрического и водяного теплого пола своими руками
  3. Какой теплый пол лучше
  4. Какое напольное покрытие можно использовать для теплого пола?!
  5. Во сколько обойдется отопление теплым полом в месяц

Поставьте лайк, поблагодарите автора за его труд!

  • Популярные
  • Хиты продаж

Нагревательный мат теплого пола DEVI

874.00 грн. Наиболее распространённая поломка кабеля возникает при монтаже, неправильной укладке или же механического повреждения самого кабеля. Что бы застраховать себя после монтажа, перед заливкой стяжки, нужно проверить теплый пол мультиметром на сопротивление, оно должно быть в пределе, который указан заводом изготовителем +-10%, это же следует сделать после заливки. Причины возникновения поломки в нагревательном кабеле также возможны в следующих случаях:

Узнайте как правильно сделать электрический теплый пол своими руками

  1. Отсутствие поступления электропитания.
  2. Поломка самого блока управления (терморегулятора). Возможна также причина в дачнике теплого пола. (так как он уложен в гофре, не составит проблем сделать замену)

Что общего в обогреваемых полах и в чем различия

Оба вида теплого пола хорошо отапливают помещение. Приятное ощущение тепла дарит каждый теплый пол. Оба имеют долгий срок службы при правильном использовании. При грамотном распределении обеспечивают равномерный нагрев. На этом общие их качества заканчиваются.

Какой тип нагревающегося пола выбрать? Затраты – решающая составляющая при выборе. Сама установка электрического теплого пола в несколько раз дешевле, чем водяного.

Монтируется электрический быстро и просто, нагревательный элемент можно укладывать на любую поверхность, даже на неровные, в то время когда водяной требует обязательной гидроизоляции и идеально ровной поверхности. Монтаж электрических теплых полов занимает максимум пару дней, а водяного – несколько недель.

Важным преимуществом электрического пола над водяным является то, что он:

  • Удобный.
  • Прочный.
  • Не занимает полезного пространства.
  • Быстро нагревает.
  • Устанавливается просто.
  • Система стоит недорого.

В то же время водяной пол:

  • Недорогой в использовании.
  • Надолго сохраняет пол в доме теплым.
  • Установка дорогая.
  • В случае трещины в трубе существует риск затопления дома водой.

Электрический пол, используемый для дополнительного обогрева, обеспечивающий комфортное пребывание на поверхности детям, устанавливается небольшой мощностью – 100-150 Ватт. Но если использовать систему как основной и единственный метод обогрева помещения, тогда мощность конструкции должна составлять не менее170 Ватт. А это значит большое потребление электроэнергии. Высокие эксплуатационные расходы, являются самым большим недостатком электрического теплого пола. Отопление дорогое, особенно в холодную зиму.

Также из недостатков — есть риск замерзнуть, используя только электрический тип пола при отключении электричества. Любая неполадка с электроэнергией превратят уютный дом в ледяной замок.

Теплый пол от электричества — лучшее решение, когда дом периодически заселяется. Например, дача, когда владелец приезжает только по выходным, то не имеет смысла отапливать помещение всю неделю.

Когда пол с подогревом воды будет лучше? Водяные теплые полы стоит устанавливать, когда дом постоянно заселен, а источником тепла является газовый котел. Нельзя допускать, чтобы система водяного теплого пола переохладилась и дала течь. Замена такого покрытия будет очень дорогостоящим. Поэтому зимой нельзя долго оставлять помещение без отопления.

Скорость отопления у водяного пола гораздо ниже, чем у электрического. Вода в трубах нагревается не так быстро, как дорожки в электрических матах или кабелях, но и долго сохраняют тепло за счет того, что шланги залиты бетоном, прогрев поверхности осуществляется равномерно. Равномерный прогрев обеспечивается и пленочным электрическим полом, но вот кабельный может греть поверхность островками – в местах прохождения электрокабеля.

При этом регулировать температуру водяной системы тяжелее, так как невозможно точно угадать, когда горячая вода оптимальным образом прогреет бетон и напольное покрытие. Вследствие чего поверхность можно перегреть, а находится на горячей поверхности не совсем приятно.

Какой пол выбрать – дело каждого владельца дома. В квартирах устанавливаются электрические теплые полы. В своем доме можно установить любой вид обогрева.

По экономичности в использовании всегда будут лидировать водяные системы, так как работают от воды, нагреваемой котлом. Но по времени электрические быстрее нагревают поверхность, проще регулируются, можно установить систему Умный дом и постоянно поддерживать температуру полов на желаемом уровне.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

  • термоплёнку с набором зажимов;
  • электропровод;
  • температурный регулятор;
  • изоляционный битумный материал;
  • теплоизоляцию;
  • армирующее изделие;
  • полиэтиленовую плёнку;
  • сухую самовыравнивающуюся смесь;
  • плиточный клей;
  • строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

Профилактика поломок

Чтобы продлить срок службы теплых полов и избежать преждевременных повреждений, рекомендовано:

  • серьёзно относится к замерам и расчётам мощности;
  • производить качественную теплоизоляцию;
  • помещать датчик температуры в гофрированную трубу;
  • не включать систему до полного затвердевания стяжки;
  • подбирать сечение кабеля по размерам помещения;
  • разрезать инфракрасную плёнку или стержневой пол по специальным линиям.

После монтажа тёплого пола, обязательно нужно сохранить схему укладки нагревательного элемента. В случаи поломки, ремонтировать систему с её помощью будет легче.

Если у вас вышел из строя пол с обогревом, и вы не уверены, что сможете самостоятельно починить отопительное устройство, то проще и надёжней вызвать специалиста, хотя конечно, это более затратный вариант.

Ремонт пленочного нагревателя теплого пола

Из всех перечисленных вариантов проще и быстрее всего ремонтируются теплые полы на основе графитизированной пленки. Конструктивно такая система состоит из трех элементов:

  • Датчика температуры поверхности пола;
  • Блока автоматики-терморегуляции процесса обогрева помещения;
  • Длинных пленочных лент, соединенных между собой коммутирующей проводкой по параллельной схеме.

Если один из греющих сегментов выйдет из строя, то остальная часть теплого пола все равно сохранит работоспособность и будет обогревать помещение. Чаще всего это происходит при неправильной укладке ламината или продавливании напольного покрытия ножками тяжелой мебели. Для ремонта нужно будет определить, где находится не прогревающаяся часть пола, разобрать ламинат и полностью заменить вышедшую из строя графитовую ленту.

В том случае, если произошел обрыв подводящего провода, нужно будет разобрать покрытие и запаять провод, как в случае с кабельным подогревом пола.

Неисправности в системе обогрева пола – почему не работает

Случается, что после того, как завершен монтаж и все подключено, теплый пол не работает – как проверить почему? Если отсутствует нагрев, значит, в процессе установки была совершена ошибка или было использовано непригодное оборудование.

Прежде, как проверить исправность теплого пола, не помешает узнать об основных погрешностях, которые происходят в его элементах:

  1. Терморегулятор. Возникают неисправности терморегулятора теплого пола в результате выхода из строя конденсатора или реле. Поскольку его ремонт стоит дорого, гораздо проще поменять прибор на новое изделие. Главное выяснить, какой фирмой он изготовлен. И термодатчик, и терморегулятор должны быть от единого производителя. Иногда непонятно, почему теплый пол плохо греет, а в результате оказывается, что просто терморегулятор неправильно настроен или он работает неправильно.
  2. Термодатчик. При необходимости он легко подлежит замене. Этот прибор в зависимости от качества может работать как продолжительное, так и короткое время. На срок эксплуатации влияет правильность установки. Чтобы убедиться в его работоспособности, нужно знать, как проверить датчик температуры теплого пола. Этот прибор необходимо помещать внутрь гофрированной трубки и устанавливать в определенном месте и под конкретным углом по отношению к проводам.
  3. Кабель. Он портится лишь при неправильном монтаже. Его наиболее уязвимой частью является соединительная муфта.

Лучшая ремонтопригодность

В качестве одного из главных преимуществ системы выставляется ее хорошая ремонтопригодность. При выходе из строя кабеля его без особых проблем можно заменить, просто вытянув из трубки старый и затянув туда новый.

С греющим кабелем, напрямую замурованным в стяжку, такой фокус не пройдет. В реальных условиях лучшая ремонтопригодность системы “немножко” отличается.

Спросите любого электрика, сможет ли он заменить кабель, проложенный в гофре под штукатуркой?

Первый вопрос, который он вам задаст – “А сколько будет поворотов и под каким углом?”.

Если там более трех изгибов, то сделать это будет уже не реально. А теперь вспомните змейку, которой укладываются теплые полы.

Сколько вы насчитаете закруглений и поворотов на площади хотя бы в 10м2, не говоря уже о гораздо больших величинах?

При наличии эксклюзивной спецмашинки с насосом (она меняет кабель в трубе за счет циркуляции жидкости под давлением) это еще можно сделать.

А вот самостоятельная замена на сухую, без специнструмента вам не светит. Также возникнут проблемы при наличии дырки в трубе.

Вот так выглядит труба, прожженная сгоревшим кабелем. Нагнетаемая жидкость попросту будет уходить через нее.

Кроме того, при коротком замыкании на обычном греющем кабеле, можно найти это место повреждения, локально вскрыть пол и установить там ремонтную муфту.

Кабель, замурованный в трубе с жидкостью, локально уже не отремонтируешь. Придется менять целиком и платить за него целиком.

Повредился в каком-то конкретном месте контур длиной 84 метра? Будь добр купи эти 84 метра заново!

Прибавьте сюда вероятность повреждения самой трубки, отдельно от кабеля (случайно просверлили или вбили гвоздь). В итоге появляются дополнительные разъемные соединения в стяжке.

Как думаете, это нормально для дальнейшей эксплуатации системы?

Вот и получается, что надежность из-за всех этих факторов заметно снижается.

Даже хваленая ремонтопригодность труб при их нагреве феном не спасает. Как гласит реклама, при изломе любого участка, достаточно его нагреть феном, и стенка трубки вернется в изначальное состояние.

На самом деле на всех картинках при таком ремонте разогревается пустая труба, без теплоносителя. А значит у вас появляется еще одна головная боль.

Как слить и залить антифриз, сохранив при этом заводскую надежность герметизации всего отопления?

Кроме того, как “восстановилась” стенка трубки мы можем визуально проконтролировать только снаружи. Что происходит с ней внутри, никто не знает.

Приличный производитель не даст вам никакой гарантии после такого залома.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

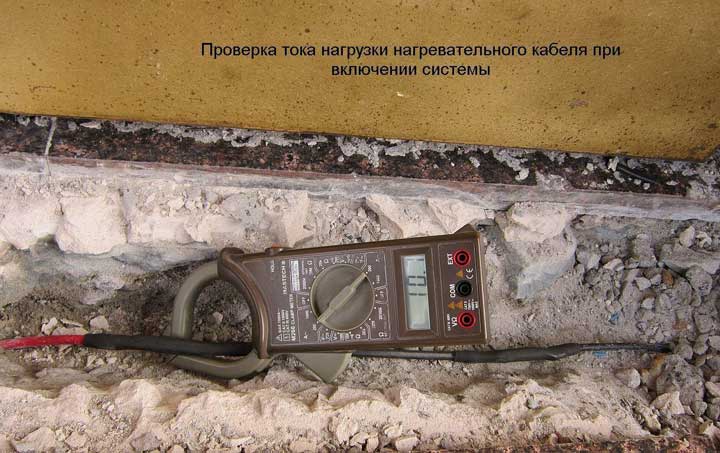

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Теплый пол можно ли обрезать

01.03.2019


Ошибка в определении длины греющего кабеля (в том числе и электрического мата – а мат это тоже греющий кабель, только на сетке) достаточна распространена. Часто путается погонная длина и площадь, например, мата, не учитываются особенности помещения со сложной конфигурацией, просто допускается арифметическая ошибка и т.д. Как результат – после того как уложена часть греющего кабеля, выясняется, что осталось много лишнего. Что делать в этом случае?

Обменять кабель

Вернуть назад кабель со следами монтажа, скорее всего, не удастся, ведь подобный товар можно сдать только в случае, если вы поняли ошибку еще до начала монтажа. Если ошибся, например, ваш прораб или электрик, то он может взять слишком длинный кабель себе для следующих объектов, где он подойдет больше, а для вас купить кабель или мат нужного размера. Это одно из решений проблемы.

Уменьшить шаг укладки

Для греющих матов и кабелей возможно просто уменьшить шаг укладки в пределах, оговоренных производителем, т.е. уменьшая расстояние между витками кабеля. Например, сетка греющих матов разрезается и уменьшается расстояние между петлями. Все произведенные изменения должны быть задокументированы. Рекомендуем сделать фотографии, а также не забыть нарисовать схему укладки.

Уложить теплый пол под мебель или ванну

Можно ли уложить теплый пол под мебель, ванную, стиральную машину и т.д.?

Конечно, в подогреве площади под ванной или мебелью обычно нет смысла, в то же время если остается немного кабеля, то в некоторых случаях, это допустимо. Многие из производителей указывают на такую возможность, оговаривая, к примеру, наличие ножек у мебели – 10-15 см для теплоотвода. Если теплый пол сделать, например, под стиральной машиной или габаритной мебелью с маленькими ножками или вообще без них, то кабель в этом месте будет перегреваться, что снизит срок его службы и в конечном итоге может привести к тому, что кабель перегорит.

Можно ли на плиту осб клеить плитку на

У ванны требуемые ножки есть. Но что делать, если вы запланировали фартук, например из гипрока с плиткой? В этом случае трудно определенно сказать, будет ли осуществляться должный отвод тепла и не будет ли перегрева. При этом и ремонт кабеля, если он выйдет из строя, весьма затруднителен, т.к. придется разбирать всю конструкцию и вынимать ванну. При наличии подобного фартука, как правило, предусматриваются лишь технологическое отверстие, закрываемое панелью на магнитах, например, для сантехника.

Уложить остаток кабеля в смежное помещение или на стене

Одно из решений, к которым прибегают в подобных случаях – это уложить часть кабеля на пол в смежном помещении (например, в коридоре или прихожей) или даже на стене.

Укоротить кабель

Укоротить греющий кабель, как правило, можно. Но не более, чем на 10% его длины. Понадобятся специальные инструменты и материалы, да и сама работа должна выполняться специалистом.Зарубежные греющие кабели рассчитаны на зарубежное напряжение 230-240 В. Наше напряжение 220 В. При грамотной заделке остающегося конца, характеристики кабеля существенно не изменятся. Но эта заделка должна осуществляться компетентным мастером. Стоимость работы – 2-3 тыс. рублей (уровень цен 2014 года). Уточнить стоимость приезда мастера и установки муфты можно в разделе Ремонт теплых полов. При заделке используются специальные обжимные гильзы, термоусадочные муфты и строительный фен. Не стоит пытаться сделать это самостоятельно при помощи универсальных средств и инструментов, т.к. в этом случае есть большая вероятность, что вам придется ремонтировать это место снова, а для этого уже понадобится снимать плитку и вскрывать пол.

В любом случае, перед тем, как предпринять какие-либо необратимые действия, рекомендуем оценить возможные варианты и проконсультироваться со специалистами. Можете просто позвонить нам.

Source: teplo-svetlo.ru

Керамическая плитка для обогрева

Конструкция ИК плёночного пола

Инфракрасный пленочный пол устроен несложно. В его конструкции можно выделить 3 главных элемента:

  1. Нагревательная пленка. Ее задача – генерировать ИК-излучение и обогревать пол. Состоит из нескольких слоев: пленка-основа, медная шина, серебряная шина, карбоновое волокно, ламинирующая пленка ПЭТ.

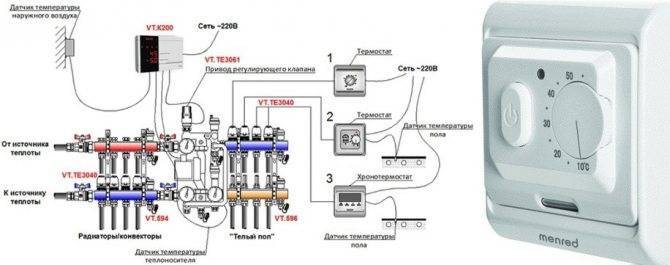

  1. Терморегулятор

С помощью терморегулятора можно устанавливать необходимые параметры обогрева. Он будет строго выдерживать заданные значения. Терморегуляторы бывают разной сложности. Самые простые отключат устройство при перегреве. Работу более сложных моделей можно запрограммировать.

  1. Температурный датчик

Необходим для контроля за температурой нагрева. Его основная функция – не дать перегреться полу выше заданных температур.

Достоинства и недостатки

  1. Основное преимущество инфракрасных полов — это их быстрая установка за счет отсутствия дополнительных работ. Подобные системы обогрева можно устанавливать на любое напольное покрытие, без стяжки и подготовки основания.
  2. Применение терморегулятора дает возможность правильно отрегулировать комнатную температуру, а способность пленки мгновенно прогреваться дает возможность быстро нагреть комнату.
  3. При нагреве, при помощи ИК-излучения не меняется влажность окружающего воздуха и температура у пола выше, чем на уровне потолка.
  4. Инфракрасный пол оказывает на организм человека лечебный эффект и способствует профилактике некоторых заболеваний.

К недостаткам этих полов относятся:

  1. Их можно легко повредить механическим способом.
  2. Значительная стоимость пола.
  3. При неправильной эксплуатации или повреждении пленка может загореться.

Как укоротить кабель теплого полаХвойные

Теплый пол – это уже не роскошь, а часто вынужденная необходимость многих людей, потому как зимы у нас холодные, а застройщики редко беспокоились о том, чтобы всем было тепло.

 Так что лучше всего, чтобы еще до монтажа теплого пола его длина была учтена, потому как укорачивать кабель стоит только в крайних случаях. Так что заранее учитывайте, что обогревается только та часть, на которой нет мебели, и старательно измеряйте все параметры комнаты.

 Но если все же случилась какая-то ошибка и не все было учтено, то порой нужно укорачивать кабель теплого пола.

 Но, перед тем, как это осуществлять, вы должны узнать, что производители не поддерживают такую идею и настоятельно не рекомендуют самостоятельно укорачивать кабель теплого пола. Так что если у вас была действующая гарантия на такой пол, то ее действие автоматически заканчивается, когда вы решаете укорачивать кабель теплого пола.

 Не стоит об этом забывать.

 Что же до самого процесса, то постарайтесь сделать его не самостоятельно, а все же довериться рукам профессионала. Найдите хорошего мастера, который поможет правильно обрезать кабель, чтобы потом не произошло замыкания, и чтобы вся конструкция не сгорела.

 Но все же, если вы решили сделать это самостоятельно, то, после того, как обрезали сам провод, поставьте в месте разреза резистор, который будет ограничивать ток.

 Нужно это обязательно сделать, потому, как когда кабель обрезается, сопротивление у него значительно уменьшается, ввиду чего ток увеличивается.

 Также очень важно правильно подобрать резистор, потому как если его номинал не будет соответствовать сопротивлению, которое было присуще куску провода, что отрезали, то снова-таки могут возникнуть проблемы, из-за чего менять придется уже всю конструкцию. Варианты внутренней отделки бани. Варианты внутренней отделки бани

Варианты внутренней отделки бани

Мультизональные кондиционеры

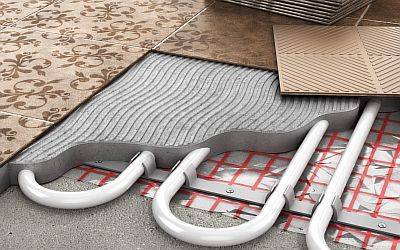

Водяной тёплый пол

Водяной пол — конструкция из труб, которые уложены по определённой схеме (змейка или улитка). Такое устройство имеет продолжительный срок службы — более 50 лет, при условии использования качественного материала и соблюдении правил обслуживания тёплого пола.

Помимо трубопровода, по которому движется нагретая жидкость, гидропол оснащён:

  • байпасом;
  • циркуляционным насосом;
  • коллектором и электроприводом — они необходимы для регулировки водяных потоков;
  • балансировочным клапаном — он предназначен для смешивания холодного и горячего теплоносителя;
  • термостатом и терморегулятором — они отвечают за уровень нагрева.

Как сделать теплый пол своими руками. Монтаж теплого пола — Ремонт

Итак, пол выбрали и купили, настала очередь монтажа. Производитель уверяет, что маты можно укладывать в плиточный клей сразу под плитку, но это для нас слишком простой вариант :)Кроме укладки теплого пола, у нас была еще одна важная задача- поднять уровень самого пола на 2,5 см, чтобы плитка хорошо стыковалась с будущим паркетом.

Считаем сколько чего: толщина керамогранита — 8 мм, плиточный клей — 4 мм, остается 13 мм — именно на эту высоту нужно поднять пол. Далее использованы фото с сайте производителя теплого пола и наши собственные фото, сделанные в процессе ремонта.

1. Перво-наперво нужно разметить место датчика и регулятора теплого пола, проштробить углубление для датчика:

Теплый пол нельзя устанавливать под кухонным гарнитуром, потому имейте это ввиду, рассчитывая и размечая пол. Мы отступили от двух стен по 60 см — глубина шкафчиков. От стены с батареей — порядка 20 см. Там нам пол греть не нужно тоже.

2. Наш пол уже залит строительной стяжкой. Очищаем ее от пыли, подметаем и пылесосим, затем покрываем слоем грунтовки. Размечаем где будет лежать наш теплый пол.

3. Устанавливаем гофру для датчика и прихватываем ее гипсом:

На картинках производителя установлены специальные ленты для монтажа провода. Мы же используем маты.

4. Раскатываем маты, подрезая полотно мата и поворачивая его в нужном направлении

Важно помнить, что провода резать нельзя! Только сетку.У нас здесь два отдельных блока матов — 5 квадратов и 1,5 квадрата. Они присоединяются к одному регулятору.Маты приклеиваем по углам к полу гипсом, чтобы они не двигались и не вздыбливались. 5

Поверх матов устанавливаем металлические маячки на нужном нам уровне. Для этого разводится любая строительная смесь — плиточный клей, штукатурка, клей для блоков — что угодно. Формируются горки нужной высоты, на которые укладываются маячки. Строительным уровнем проверяем ровность

5. Поверх матов устанавливаем металлические маячки на нужном нам уровне. Для этого разводится любая строительная смесь — плиточный клей, штукатурка, клей для блоков — что угодно. Формируются горки нужной высоты, на которые укладываются маячки. Строительным уровнем проверяем ровность.

6. Заливаем раствор-стяжку поверх матов, между маяками, выравниваем стяжку правИлом. Стяжка должна быть довольно жидкой, чтобы хорошо растекаться и заполнять все пустоты. Нам пришлось установить дополнительное ограждение в виде доски, чтобы получить ровный край с одной стороны.В сухую строительную смесь для стяжки мы добавляем воду и добавку-пластификатор для телпого пола. Мы брали польский — Plaston. Этого можно и не делать, но все-таки рекомендуют, по крайней мере, это небольшая страховка от того, что стяжка может «гульнуть» и испортить нам провод.

После того, как стяжка высохнет, нужно будет достать все маяки, заделать образовавшиеся углубления той же стяжкой, а поверх можно будет укладывать плитку. В установленную нами гофру опустится датчик, а выведенные провода теплого пола будем подключать к регулятору. Стяжка в 13 мм как у нас, будет сохнуть примерно неделю. Это полное высыхание и отвердение. Реально же через 36 часов по ней можно уже аккуратно ходить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
