Жесткое сопряжение
Без него редко обходятся бетонные и деревянные здания, а также сооружения из бруса. Ввиду того что как каркасные, так и древесные дома отличаются заметной усадкой, при отсутствии возможности одновременного смещения коробки здания и крыши есть вероятность появления значительного напряжения, вызывающего повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски с длиной в пределах 1 метра, закрепляемые на стропильных ногах, гвозди и стальные уголки. Стропильная балка с брусом должна упираться в конструкцию мауэрлата в соответствии с линией давления. Это позволяет предотвратить перпендикулярные смещения. Уголки и гвозди устраняют поперечное смещение, при этом последние должны вбиваться под углом с обеих сторон, так, чтобы они пересекались в брусе. Через балку вбивается третий гвоздь, который должен иметь вертикальное направление.
Способы фиксации мауэрлата к стене из газобетона
Существует несколько вариантов, как крепить крышу к газоблоку. Опорный брус устанавливают по заранее выбранной схеме. Прикрепить брус можно не только механическим, но адгезионным способом. В углах постройки элемент фиксируют с помощью уголков, металлических пластин, кованых скоб.
Стальная проволока
Для фиксации мауэрлата используют проволочные хомуты из отожженной стальной проволоки сечением от 4 до 6 мм. Этот метод подходит для стен с армированным поясом или без. Если армопояс есть, то проволоку крепят к продольным арматурным стержням. Если армопояса нет, то хомуты располагают в кладке. Шаг расположения элементов по периметру строения составляет 500 – 700 мм. При этом проволока должна выступать над опорным брусом не меньше чем на 300 – 500 мм. Когда мауэрлат уложен, проволоку увязывают между собой, используя лом или монтировку для вращения концов петель. Затем их плотно прижимают к брусу.
На металлические стержни (шпильки)
Металлической шпилькой является стержень из стали диаметром от 10 до 16 мм с метрической резьбой. Закладные элементы при монтаже двухскатной крыши устанавливают при помощи сварки, когда происходит сварка каркаса. Также арматурные стержни соединяют с закладными деталями, используя вязальную проволоку.
Если монолитный пояс при установке мауэрлата отсутствует, то на нижнюю часть элемента приваривают пластину из металла размером 10 х 10 см и толщиной от 1,8 до 3 мм. Деталь помещается внутрь кладки на глубину от 40 до 60 мм. В результате верхушка стержня должна выступать над поверхностью бруса на высоту 30 – 50 мм.
На поверхности бруса намечают отверстия, опустив его на выступающие стержни и слегка надавив, чтобы они оставили отметки на древесине. Затем по разметке высверливают отверстия, и брус насаживают на металлические шпильки. Сверху элемент фиксируют с помощью шайб и гаек. Соединения затягивают после того как проверено расположение элемента. При монтаже мауэрлата таким способом учитывают, что число шпилек должно равняться количеству стропильных ног.
Адгезионный монтаж
Альтернатива механического способа крепления мауэрлата – адгезионный монтаж. В состав такого анкера входят композиты, металлический стержень, оснащенный резьбой, шайба, гайка.
В армированном поясе сначала необходимо высверлить отверстие конической или цилиндрической формы. После этого внутрь отверстий нагнетают раствор, с помощью специального устройства и укладывают брус. Затем сквозь него погружают металлические стержни.
Когда клеевой состав отвердеет, в среднем должно пройти 30 – 40 минут, брус можно плотно закрепить с помощью шайб и гаек.
Механическим анкером
При соединении бруса с основанием при помощи анкерных болтов обеспечивается надежное жесткое соединение. Исключается смещение элемента по горизонтали, поэтому распорные усилия стропил на стены передаются равномерно.
Применение химических анкеров
Под химическим анкером подразумевается жидкая инжекционная масса, изготовленная на основе полимерной смолы, которая быстро застывает и прочно фиксирует металлические стержни в толще мауэрлата.
Преимуществом данного материала является отсутствие распирающего напряжения, поэтому хрупкий газобетон не разрушается. Если механические анкеры фиксируют детали за счет распирания дюбеля, то клеевой состав химического анкера заполняет поры газобетона и удерживает стержень неподвижно.
Процесс крепления жидких дюбелей выглядит так:
- В газоблоке высверливают углубление для анкера. Размер углубления должен быть больше, чем под обычный анкерный болт.
- Из ямки удаляют пыль и мусор, например, пылесосом.
- В отверстие заливают клеевой состав.
- Далее в клей вставляют металлический стержень с резьбой – шпилька М 12-14 или кусок арматуры.
- Полная кристаллизация полимерного состава происходит за 1/3 часа, если температура среды выше 20 ℃.
- Как только клей застынет, шпилька будет надежно зафиксирована. Примечательно, что такой крепеж прочнее, чем механический.
Установка мауэрлата для крыши на стену из газобетона с помощью жидких дюбелей имеет ряд несомненных преимуществ:
- Крепление не утрачивает прочности в течение более 50 лет.
- Благодаря полимерной структуре клея такой способ фиксации широко используется на краях стен, где есть риск раскалывания газоблока.
- Химический анкер отличается хорошей химической устойчивостью.
- Даже сырая погода и влажная поверхность стыкуемых элементов не препятствует монтажу данных креплений.
- Установку мауэрлата крыши на газобетонные блоки можно осуществлять без заливки армопояса, так как надежность крепления химического анкера намного выше, чем у механического.
- Химический состав анкера идеально сочетается с пористой структурой газоблоков.
- Для установки жидких дюбелей требуются отверстия меньшей глубины, чем в случае с механическими анкерами – там глубина составляет 2-3 ряда.
Тем не менее, на установленных данным методом анкерах нельзя проводить сварочные работы – перегрев металлического стержня приведет к нарушениям в полимерной структуре материала, от чего он утратит прочность.
Междуэтажный армированный пояс
Этот вид конструкции выполняется для плитных или балочных перекрытий. К главным назначениям перекрытий, относится восприятие и передача нагрузки собственного веса, интерьера, людей на стены, деление внутреннего пространства зданий на этажи, перекрытие пролетов. Это несущая конструкция, опирающаяся на наружные и внутренние стены по всему периметру.
Основой для заливки армопояса служит опорная поверхность несущих стен, воспринимающая всю массу бедующего строения. Общие требования:
- установка производится на всем периметре будущего здания, с учетом внутренних стен;
- для наружных несущих стен используются блоки с плотностью не ниже D-500;
- высота, делается по высоте газобетона, или допускается меньше (200-400 мм);
- ширина пояса – 500 мм (возможно уменьшение на100-150 мм);
- рекомендуется делать армопояс квадратным (в сечении), такая форма более стойка, хорошо держит механические нагрузки;
- арматурный каркас ложится на подставки (кирпич, куски блоков, пластиковые фиксаторы) высота 3 см, чтобы не касался стен, таким образом, создается так называемый защитный бетонный слой;
- для заливки используется бетон не ниже марки B-15.
Опалубка для заливки бетонного раствора с армирующей сеткой Источник parki48.ru
Армопояс для газобетона под балки перекрытия, заливается в заранее приготовленную опалубку. Такой каркас делается из:
- Пластика.
- Алюминия.
- Железа.
- Фанеры.
- Дерева.
- Блоков газобетона.

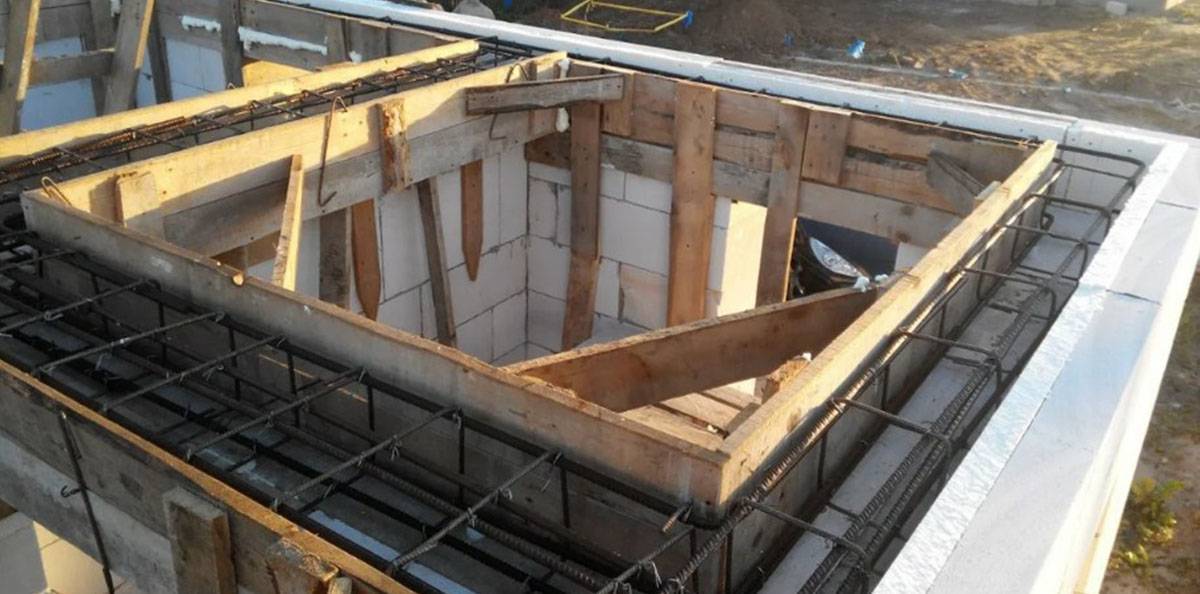

Опалубка из дерева
Этот вид опалубки, используется чаще всего. Это наиболее дешевый и востребованный вариант. Устанавливая двухсторонний съемный деревянный каркас (шиты из дерева), его крепят саморезами по обеим сторонам стены (к блокам газобетона). Верхняя часть стягивается деревянными перемычками (шаг 800-1000мм). Это нужно, что бы при заливке бетон не раздвигал конструкцию.
Опалубка из дерева наиболее распространенный вариант из-за своей доступности Источник two-room.ru
Арматурный каркас (диаметр арматуры 8-14 мм), выполненный в форме «лесенки» (соединение перемычками с шагом 5-7см), укладывается в подготовленное пространство. Прутья вяжется между собой, используя вязальную проволоку (каждые полметра), формирую квадратную форму. Использовать сварку не рекомендуется, из-за ржавления мест сварочных швов в бетоне. Для балочных перекрытий (при не высокой нагрузке), вполне хватает каркаса из двух прутьев, с высотой монолита – 30 см. Для перекрытия плитами, используется армопояс с повышенной надежностью (4 прута и монолит – 40 см).
После снятия опалубки, наружная стена утепляется вместе с армопоясом. Если при отделке наружные стены только штукатурятся, то для удаления «мостика холода», опалубка сдвигается вглубь стены. А в образовавшуюся нишу, потом устанавливается утеплитель.
Можно использовать одностороннюю съемную опалубку. В этом случае наружную функцию выполняют газобетонные блоки (10 см толщиной). Они укладываются на нижний ряд, с помощью клея. С внутренней стороны крепится деревянный каркас. После чего укладывается утеплитель (5 см) и арматура. Верх, так же стягивается перемычками.
Химические анкеры
Еще десятилетие назад о таком способе установки несущего бруса на стену без армопояса было мало кому известно. Сегодня химические анкеры может купить каждый. Однако стоимость их все еще высока. Нередко при постройке дома из газосиликата вместо химических анкеров используют эпоксидку с отвердителем. После этого в отверстие помещают крепеж. Спустя сутки, крепление получается максимально прочное соединение.
Каждый знает про эпоксидный клей – его тоже можно считать химическим анкером. Однако время, в течение которого застывает состав, довольно продолжительное. Различают несколько видов химических анкеров. Одним из них является ампульная компоновка. В отверстие вставляют ампулу, содержащую клеевой состав. Он может содержать один или два компонента, и довольно быстро отвердевает при контакте с воздухом. После монтажа ампулы в отверстие помещают непосредственно шпильку и забивают ее на нужную глубину.
В процессе забивания ампула разрушается, а вытекающие состав заполняет канал. Он попадает и между витками резьбы крепежного элемента, что обеспечивает высокую надежность соединения. При плюсовой температуре уже через полчаса состав полностью затвердевает. В этом случае анкер будет держаться даже под высокой нагрузкой.
Еще одним типом химических анкеров являются тубы с полимером, реализуемые вместе с пистолетом. Это устройство похоже на те, что обычно используют при работе с жидкими гвоздями.
Преимущества химических анкеров при установке мауэрлата:
- Крепление прослужит много десятилетий – до 50 лет.
- Полимер не подвержен воздействию химических веществ, атмосферных явлений и биологических факторов.
- При монтаже подобных анкеров не возникает распирающих нагрузок внутри стеновых элементов.
- Поскольку композит заполняет поры материала, мауэрлат получается установить максимально прочно и надежно.
Такой крепеж отличается и несколькими недостатками:
- Химические дюбели стоят довольно дорого, поэтому установка мауэрлата окажется весьма затратной.
- Химические анкеры не очень устойчивы к высоким температурам. Однако этот минус можно поставить под сомнение – брус вряд ли будет подвергаться нагреву до 100 градусов.
- Достоверных сведений о сроках службы химического крепежа нет.
Существует и другой способ крепления мауэрлата на стены дома без армопояса – посредством вмурованных шпилек. Их помещают в просверленные в газобетоне отверстия, заполненные кладочным раствором.
Что еще почитать по теме?
Саморез и дюбель гвоздь
Для прочности метизы из высокотехнологичной стали покрывают разными защитными слоями, это зависит от дальнейшего применения саморезов. Серебристые оцинкованные считаются универсальными, их используют при любых разновидностях работ. Золотистые оцинкованные используются чаще внутри здания. Черные, покрытые оксидом, применяются только при внутренних работах.
Саморезы подбираются и по цвету, который подходит к цветовым решениям. На расходники золотистого цвета чаще всего крепятся всевозможные элементы (картины, подсвечники, кашпо и другие предметы декора). Производители предлагают для этих целей саморезы по газобетону с разноцветными шляпками, покрытыми антикоррозийным напылением. Для того чтобы скрыть цвет и объемы головки, предлагается специальная маскирующая фурнитура.
Саморезы классифицируются по следующим параметрам:
- диаметр головки;
- шаг (ширина) резьбы;
- длина самореза.
Варианты устройства армопояса, конструктивные схемы

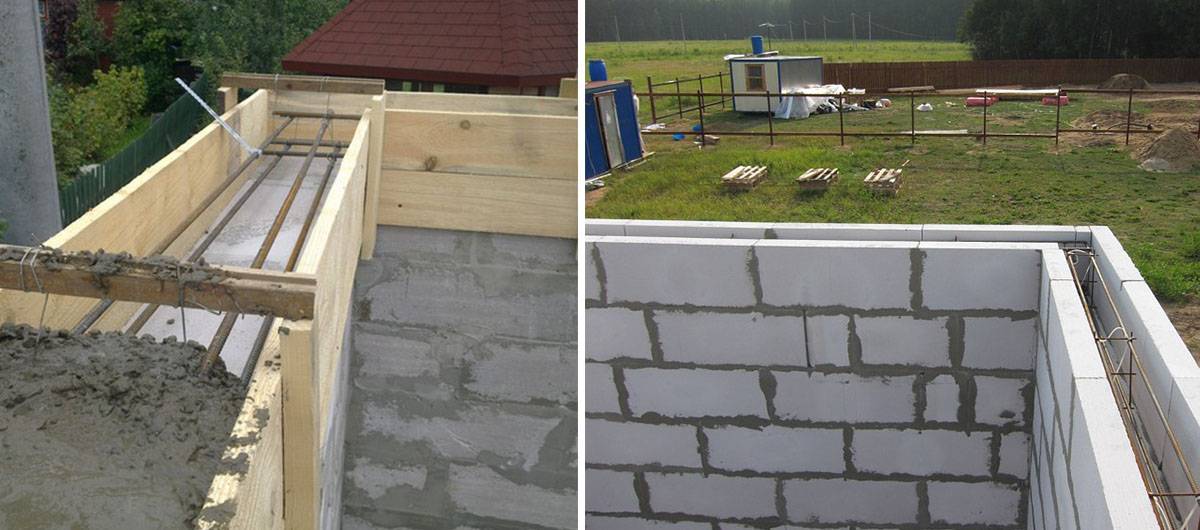

При монтаже железобетонного пояса применяется два вида опалубки:
- съёмная,
- несъёмная.
К первому виду относится опалубка из досок или ДСП. При этом ширина железобетонного пояса равна толщине стены, высота по чертежам проекта, не менее 0.25 м. Применяется для перекрытия плитами.
Опалубка второго вида изготовляется из готовых U-профилей, доборных или перегородочных газобетонных блоков по внутреннему, наружному периметру стен каркаса. Иногда внутренняя стенка опалубки делается из фанеры или ДСП.

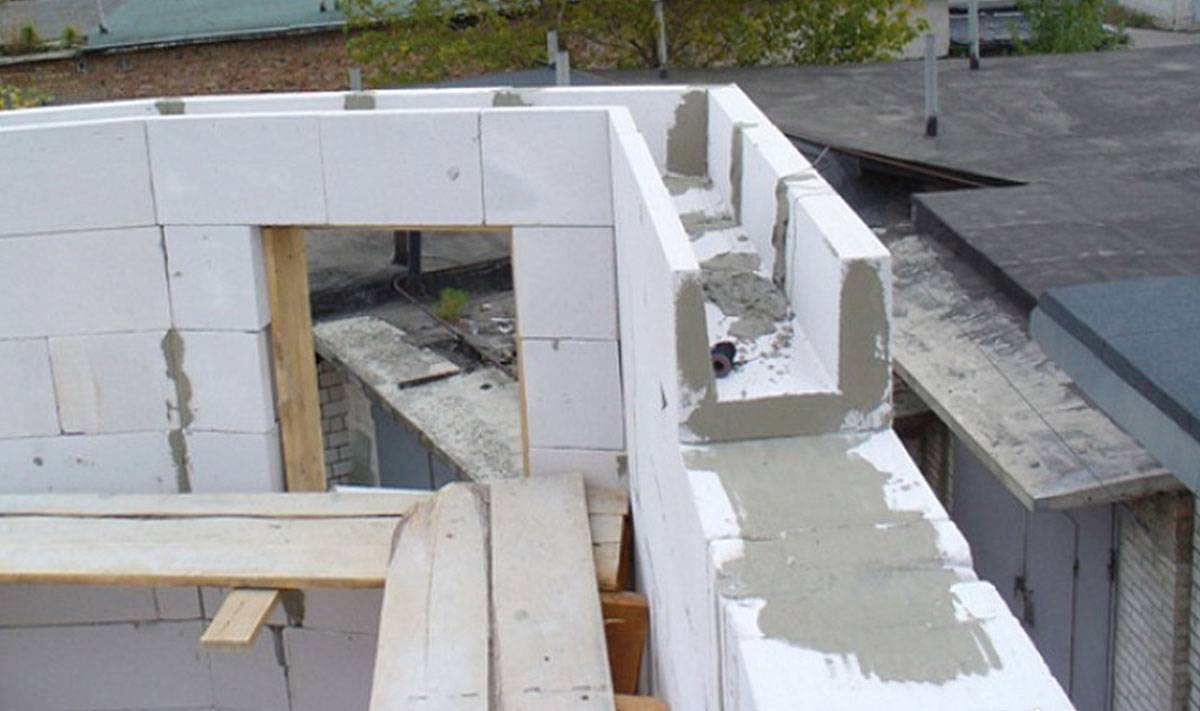

Использование готовых блоков
Преимущества U-блоков из газобетона перед съёмной опалубкой:
- Геометрические размеры выпускаемых промышленностью профильных блоков стандартизированы.
- Сокращается время изготовления железобетонной балки.
- Простота устройства междуэтажного армопояса газобетонного дома, небольшой вес элементов.
- Внутри полости возможна установка дополнительных утепляющих вкладышей из жёсткой минваты или пенополистирола.
Богатый ассортимент типоразмеров позволяет выбрать U-профиль под любой газоблок по ширине (от 20 см), высоте. Монтируются профили толстой стороной наружу. Дополнительные утепляющие вставки крепятся внутри к толстой стороне.
Стандартные геометрические размеры выпускаемых U-профилей:
- длина одинакова для всех элементов одного производителя: 0.5-0.625 м;
- высота 0.2-0.25 м;
- ширина 0.2-0.4 м;
- утолщение 7.0 или 14.5 см, выбирается в зависимости от толщины стены из газоблока.
Арматура устанавливается внутри лотка. Применяются пластиковые прокладки или специальные пластины с отверстиями под прутки. Это позволяет обеспечить неподвижность конструкции арматуры в проектном положении, сохранить необходимый защитный слой.
Использование доборных блоков
Доборные элементы применяются, когда длина стены не кратна целым блокам. Они не производятся промышленностью, а пилятся на строительной площадке под нужный размер.
Иногда доборными служат газоблоки для устройства перегородок. Они выпускаются толщиной 75, 100, 150 мм.
Монтаж опалубки армопояса для газобетона под деревянные балки перекрытия допускается делать из перегородочных или доборных элементов.
Делается это так:
- С наружной стороны стены устанавливается на клей газобетонный перегородочный элемент толщиной 75, 100 мм. На него изнутри приклеивают базальтовую минвату или пенополистирол 5 см.
- Выпиливается доборный элемент толщиной 5 см, устанавливается на клей с внутренней стороны стены.
- Монтируется арматура между элементами опалубки. Допускается установка 2 стержней, если ширина не позволяет конструктивно применить 4 стержня. Применяются пластиковые подставки для крепления каркаса, сохранения предохраняющего бетонного слоя.
- Аккуратно заливается смесь, чтобы не повредить опалубку, уплотняется штыкованием арматурой, мастерком.
- После схватывания монтируются балки с опорой на бетон.
Два стержня арматуры допускается потому, что деревянное перекрытие легче бетонных плит.
Применение двухсторонней опалубки
Под перекрытие из железобетонных плит необходимо устраивать усиленный армопояс с шириной, равной толщине стены, высотой 25-30 см, каркасом из 4 стержней горизонтальной арматуры.
Опалубка под такую балку устанавливается из досок на брусках по внутреннему, наружному периметру стен. Крепятся бруски понизу к газобетонным элементам второго, третьего ряда от верха механическими анкерами. Сверху устанавливаются распорки после монтажа арматуры. Внутри досок наружного периметра устанавливается утеплитель.
Армирующий пояс под мауэрлат
Для крепления стропил, передачи возникающих статических, растягивающих усилий от веса крыши служит мауэрлат. Этот элемент распределяет точечные нагрузки равномерно по площади верха стен.
При отсутствии железобетонной балки мауэрлат крепится проволокой, механическими или химическими анкерами ко вторым от верха блокам. Строительными нормами рекомендуется монтировать под него армопояс с анкерами. Это позволит жёстко закрепить, не опирая элемент непосредственно на газоблоки.
Шпильки под крепления мауэрлата устанавливаются равномерно. Необходимо просверлить в газобетонном блоке отверстия, снизу шпильки накрутить гайку, забить её до проектной высоты. После заливки бетона получатся анкера, на которые крепится мауэрлат.
Допускается уменьшение высоты до 150-200 мм. Ширину оставляют прежнюю, чтобы возникающие точечные и распирающие нагрузки от стропил крыши эффективно распределялись на стены.
Подготовка деревянных брусьев перед установкой
Как уже упоминалось, брусья перед монтажом мауэрлата на газобетон следует обработать антисептиками. Они будут предотвращать гнилостные процессы древесины. Бревна брать с сечением 100 на 100 мм, а лучше выбирать более прочные 150 на 150 мм. Обернуть их гидроизолирующим материалом, например, битумно-полимерным. Рубероид в этих целях не используется.
Прочную конструкцию способны создавать только качественные материалы, сучков в бревнах не должно быть. Особого внимания заслуживает влажность древесины – она должна отвечать нормативным показателям. Если используется влажный материал (имеется в виду брусья), тогда нужно обеспечить регулировку гайки анкера.
Подтяжку гайки следует выполнять единожды в год на протяжении 5 лет. Это нужно потому, что в первые несколько лет древесина подвержена интенсивной усадке. И по мере высыхании материала гайку нужно все время подтягивать. После 5 лет эту процедуру придется делать все реже и реже. Крепится мауэрлат специальными анкерами с гайкой и шайбой. Они должны иметь Г- или Т-образную форму с величиной резьбы М12 либо М14.
Выбор материала
Так как, мауэрлат является важным элементом, обеспечивающим долговечность и надежность конструкции крыши, необходимо внимательно выбирать материал его изготовления. Это должна быть хорошо просушенная древесина с влажностью не более 8%. На поверхности бруса исключены неровности, сучки, трещины, дефекты биологического происхождения, искривления. Лучше всего выбрать брус из отборной лиственной древесины или изделия из сосны. При этом не стоит экономить на качестве материала.
Сечение бруса зависит от количества этажей, габаритов строения, конфигурации крыши, материала кровли, климатических особенностей региона строительства.
Вес мауэрлата должен учитывать рекомендуемые нагрузки, чтобы не перегружать фундамент строения. По длине брус выбирают так, чтобы при его укладке по одной стене образовывалось минимальное количество стыков. При выборе высоты мауэрлата учитывают то, что стропила крепятся к нему методом врубки, при котором задействуется не менее половины высоты элемента.
Методика крепления конструкции с наличием армопояса
Выбирая газобетон для возведения стен нужно понимать, что коробка дома из него не справится с возложенной на нее тяжестью кровли. Возведение армированного пояса поможет ей справиться с этой проблемой.
Габариты армопояса и его предназначение
Армопояс – это железобетонная замкнутая конструкция, которая обволакивает постройку периметрически (то есть вокруг всего здания). Задачи, выдвигаемые к нему:
- защита от деформирования стен;
- дополнительная жесткость газобетонной постройке;
- регулировка нагрузки на все поверхности стен равномерно.
Армопояс – это некий фундамент, предназначенный для крыши здания. Его габариты выбираются в соответствии с шириной стенок и равняются приблизительно 25 см. крайний ряд должен выкладываться блоками наподобие английской буквы U. Они же впоследствии будут выполнять задачу опалубки при заливке бетона.
Установка армопояса
Пошаговая технология производства армопояса следующая:
- Вначале следует соорудить по периметру дома опалубку.
- Следом производится армопояс из монолитных блоков.
- Потом собирается каркас из арматурных прутьев.
- Устанавливаются шпильки для крепления.
- Теперь все надо залить бетонным раствором.
- Когда он застынет, опалубку надо снять.
После завершения возведения армопояса и снятия опалубки можно будет приступить к установке мауэрлата.
Как правильно установить и зафиксировать мауэрлат
Этот элемент и стропильная система должны состоять из одинаковых материалов.
Перед тем,как установить на газобетоне мауэрлат, нужно не забыть обработать его антисептическими веществами. Затем обернуть пластом гидроизоляционного материала типа: гидроизол, стекломастэластоизол.
Мауэрлат фиксируется к стеночной конструкции шпильками, железной проволокой либо анкерами. Если он произведен из дерева, то зафиксировать его можно специальными металлическими скобами.
После этого необходимо будет скрепить мауэрлат стропилу. Соединение осуществляется методом врезки, врубки или запила не больше чем на 25% толщины. Фиксируется болтами, саморезами, специальными уголками, стальными пластинами.
Технология установки без армопояса
В требованиях СНиП говорится, что установка мауэрлата на газобетонный дом без армированного пояса в принципе недопустима. Разрешается это делать лишь редких случаях. Это можно пояснить тем, что газобетонное строение не в силах справиться с распорной снеговой нагрузкой, динамической и ветровой. Армопояс служит существенной защитой от деформации. В качестве исключения мауэрлат разрешается крепить на строение без армопояса.
Этот вариант возведения ускорит и удешевит процесс строительства. Но в этом случае следует придерживаться нижеприведенных требований:
- для основы выбирается легкий, но более крупный брус, имеющий сечение как минимум 20 см;
- его следует усилить стальными элементами: металлическим профилем, гвоздями либо замками;
- климат, где осуществляется строительство не суровый и снеговые или ветровые нагрузки бывают, но незначительной силы.
- Мауэрлат следует расположить в отношении наружной кромки в несущих стенках на дистанции 0,5 — 1 см. Фиксируется мауэрлат химическими анкерами, проволокой из стали или специальными шпильками.
Очень важно перед установкой мауэрлата на газобетон,
точно подсчитать количество крепежей, а также расстояние между двумя соседствующими крепежами
Нужно понимать, что эксплуатационный срок кровли напрямую и во многом зависит от прочности и правильной установки мауэрлата. А по сему нельзя допускать погрешностей даже, на первый взгляд, незначительные. Только так кровля не станет причиной деформации дома, а будет служить надежной защитой от внешних и погодных факторов. Доверять эту работу нужно опытным застройщикам и кровельщикам.
Как закрепить мауэрлат к газобетону без армопояса?
На сайтах производителей встречаются противоречивые заявления относительно необходимости при возведении постройки из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие, напротив, предлагают подстраховаться. Однако все производители и строители уверены в том, что пористые материалы отрицательно реагируют на точечную нагрузку. Поэтому необходимо её равномерно распределять. Если по какой-либо причине устройство армопояса не представляется возможным, необходимо использовать . Это продлит срок службы строения.
Мауэрлат чаще всего изготавливают из того же материала, что и стропила, — металл (швеллер, двутавр) или древесина (брус)
Мауэрлат – определение
Мауэрлат – элемент конструкции здания, связывающий воедино все элементы стропильной системы кровли между собой и со стенами здания. Основные функции мауэрлата:
- удерживает крышу от смещения по отношению к стене;
- равномерно распределяет и передает на стены нагрузку, сосредоточенную в точках опирания стропил.
Мауэрлат укладывается и закрепляется вдоль всего периметра верхней части наружной стены здания с небольшим отступом от внешнего края. Каждый элемент мауэрлата прочно соединяется с двумя соседними.
Совместно со стропильной системой создает надежную, устойчивую пространственную конструкцию кровельной системы. Обеспечивает прочное соединение кровельной системы со стенами здания, равномерно распределяет нагрузку от кровли по всему периметру стены.
Материалы и расчеты
От того насколько надежно прикреплен мауэрлат к газобетону зависит прочность и надежность кровли. Поэтому рассчитывать все нужно правильно. Минимальные габариты сечения древесных брусьев должно должны быть не меньше 10?10см. опытные мастера и конструкторы рекомендуют использовать более высокие показатели.
Что касается породы древесины, лучше выбирать лиственные. Предварительно перед монтажом обязательно обработать антисептиком. Брусья расположить так, чтобы они равномерно покрывали всю верхнюю часть стенок. Скреплять соседствующие детали прямым замком, усилять гвоздями.
В конечном итоге должна образоваться цельная конструкция с высокими показателями жесткости и надежная опора для стропильной конструкции.
Методы крепления к газобетону
Стоит отметить, что выполнить укладку мауэрлата на газобетон гораздо сложнее, чем, скажем, на кирпичную стену. Обычно его укладывают с отступом от внешнего края стены на 5 см.
Для укладки и фиксации мауэрлата могут быть использованы такие элементы:
- проволока из стали;
- анкерные болты;
- химические анкеры;
- шпильки из стали.
Фиксацию мауэрлата на армирующем поясе или на кирпичной стене выполняют с помощью анкерных болтов.
После того, как брус будет установлен, к нему притягивают стропильную ногу и приматывают ее стальной скрученной проволокой сечением 3 мм. В 6 см ниже бруса нужно установить коротыш, на котором будет закреплен остаток проволоки. Как вариант, для надежной фиксации проволоку можно обернуть вокруг плит перекрытия.
Если речь идет о крыше сложной конструкции, то крепление мауэрлатного бруса к газобетону рекомендуют выполнять все-таки на пояс из армированного бетона. Он обеспечит не только большую надежность конструкции, но и позволит равномерно распределить нагрузку.
Между собой брусья из мауэрлата закрепляют с помощью косого прируба с дальнейшей фиксацией на гвоздях или болтах. Скобы или стальные пластины придают угловым соединениям дополнительную жесткость.
Методы кладки газобетона без армопояса
Перед тем как крепить мауэрлат к стенам, необходимо выбрать средство для создания гидробарьера между газобетоном и распределителем нагрузок. Для этих целей подходит рубероид, полиэтиленовая пленка или другие современные дорогостоящие средства. Это мероприятия обязательное, в противном случае из-за разности материалов под влиянием перепада температур между стенами и мауэрлатом начнет собираться конденсат, который будет разрушать и бетонную основу и деревянный или металлический стабилизирующий элемент.
Кладка на анкеры и дюбели
Для размещения металлического каркаса применяются U-подобные блоки, которые формируют желоб.
Крепление мауэрлата к газобетону таким способом предусматривает создание особой версии армопояса. Для этого используются U-подобные блоки из железобетона, из которых укладывают верхний ряд стен. Таким образом формируется углубление в виде желоба, в который помещается металлические элементы металлокаркаса. Далее из проволоки изготавливаются анкеры, которые аккуратно и ровно монтируются перпендикулярно плоскости переходника из дерева или металла. Контролируется размещение крепежей при помощи бечевки.
Потом выполняется заливка армирующего пояса раствором бетона. Операцию следует выполнить за один заход. Выставлять можно анкеры в любом количестве, но оно должно быть не меньшим числу стропил. При этом элементы кровли не должны прикрывать крепежи, поэтому перед установкой конструкции метят место закрепления анкеров. После того как бетонный раствор созрел, а крепеж прочно зафиксирован, крепится мауэрлат. В балке заранее готовят отверстия под дюбели, для этого деревянную конструкцию укладывают на анкеры и стучат тяжелым предметом. В полученных таким образом вмятинах сверлят дыры. Монтаж выполняют гайками с шайбами.
Когда крыша строится для небольшого сооружения, масса кровельного материала незначительная, то можно использовать в качестве крепежа дюбеля. Эти элементы выполнены из стали и имеют вид болта с квадратным основанием, ширина которого 50 мм. При укладке газобетона в нем фиксируются крепежи с накрученными гайками. Далее выполняется работа по алгоритму для анкеров. Можно использовать вариант с созданием армирующего слоя и с бетонированием.
На проволоку
Зафиксированная в стене проволока может служить фиксатором для переходника между стенами и крышей.
Когда выкладываются последние 2—3 уровня из газобетонных блоков, монтируется между материалом металлическая проволока. Она должна надежно закрепиться в стене, а ее длины должно хватать для фиксирования переходника между стенами и крышей. В мауэрлате делаются отверстия, через которые он монтируется к несущей конструкции. В этом варианте не используется армирующий пояс.
На химические анкеры
Технологичный способ монтажа мауэрлата. Для этих целей покупают специальное средство глубокого проникновения в капсульной расфасовке. Вещество прочно монтирует деревянный брус к бетонной основе
Реагент не разрушает и не деформирует внутреннюю структуру монолитного материала, что важно для крайних стенных элементов. Химические анкеры — клеящая смесь, которая состоит из синтетических составных
Раствор надежно закрепляет конструкцию для монтажа кровли сооружения.
Крепление мауэрлата к газобетону проволокой
Для того чтобы закрепить мауэрлат на стенах из газобетона, не потребуется каких-либо дорогостоящих материалов или специальных инструментов. Достаточно иметь под рукой электродрель с длинным сверлом с насадкой, ножницы для нарезки проволоки и строительную катанку диаметром 5 мм. Иногда дополнительно используют проволоку толщиной 2 мм для перевязки арматуры.
Совет! Если стены из газобетона были уложены другими мастерами, и расположение арматуры неизвестно, то будет полезным также использовать ручной прибор для поиска скрытой проводки.
Преимуществом данного способа является исключительная простота процесса. Для того чтобы закрепить брус мауэрлата на стене, достаточно связать проволочную петлю и притянуть древесину к опорной поверхности, как на видео
Перед тем как приступать к монтажу, нужно будет решить две проблемы. Во-первых, потребуется сразу установить толстый и очень тяжелый брус на стены и срастить отдельные детали мауэрлата в один прогон.
Во-вторых, нужно будет выбрать линию и места сверления сквозных отверстий. Лучшим вариантом считается просверлить отверстия ниже уровня укладки последнего арматурного слоя. Однозначно не подойдут участки стен над оконными и дверными проемами.
Перед тем как закрепить мауэрлат, проволоку нарезают и отжигают, чтобы сделать ее более мягкой и пластичной. Материал пропускают в отверстие и заворачивают на угловой кромке мауэрлата с помощью монтировки, оставшиеся усы отрезают ножницами.
Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.
Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали. То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки
То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.
