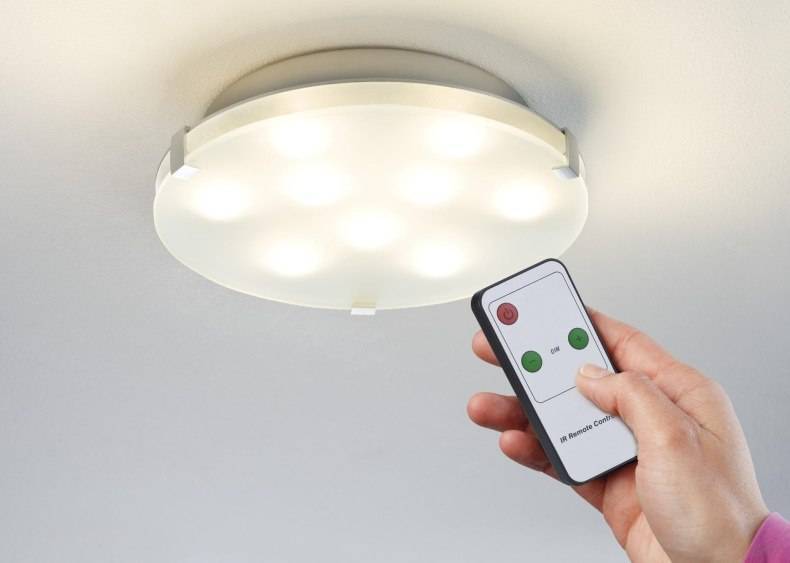

Конструкционные особенности светильников с ПДУ
Внешне осветительные приборы с пультом ничем не отчаются от обычных вариаций. Все особенности заключаются в доступном функционале, который накладывает отпечаток на внутреннее устройство изделий такого типа.
В конструкцию подобного светильника обычно дополнительно включены:
- Радиоуправляемый блок. Он выполняет функцию беспроводного выключателя.
- ПДУ. Это непосредственно манипулятор, который воздействует на «начинку» светильника дистанционно.
- Контроллер. Деталь обеспечивает возможность выполнения прибором дополнительных функций.
В зависимости от необходимости в приборе может присутствовать датчик движения, понижающий трансформатор. Это обеспечит лёгкую регуляцию включения, выключения, изменения уровня освещённости, а также подстраивание под напряжение сети.
Полезный дополнительный функционал ламп на ПДУ управлении
Главной задачей любого светильника на ПДУ управлении является лёгкое маневрирование. Воздействовать на прибор можно с расстояния, не используя стационарный выключатель. Это существенно облегчает процесс использования устройства.
На пульте управления могут быть выполнены как потолочные люстры, так и накладные светильники для стен, а также точечная подсветка.
Помимо внешнего вида важность может представлять:
- Регулировка яркости освещения;
- Настройка расцветки свечения;
- Возможность выбора режимов света;
- Звуковое сопровождение.
Иногда управление прибором можно осуществлять не только ПДУ, но и голосом или жестом. Набор опций зависит от конкретной модели, что определяет производитель в модификации устройства.
Преимущества и недостатки люстры на дистанционном управлении
Любые потолочные светильники с пультом, как и другие вариации осветительных приборов на дистанционном управлении, невероятно удобны в использовании. Воздействовать на освещение можно, не вставая со своего места.
Это удобно не только для ленивых, но и чрезмерно занятых, ограниченных в физических возможностях людей. С помощью пульта можно включить, выключить, сделать ярче или приглушённее свет. За счёт блока управления световые потоки легко регулировать по зонам и комнатам. В считанные секунды можно изменить всю обстановку.
Это все положительные черты конструкции. Среди недостатков можно назвать усложнение системы. Корректировка вносится в базовую схему, способ установки и обслуживания. Чем сложнее конструкция, тем выше вероятность возникновения различных неполадок.
Как выбрать люстру светодиодную за 5 шагов: простая инструкция
Каждый светильник следует подбирать под конкретные задачи помещения с учетом его технических возможностей. Светодиодное освещение в квартире необходимо создавать не по внешним личным ощущениям, а на основе точного научного подхода.
Шаг №1: подготовка рабочих зон по степеням освещения
Для расчета освещенности рабочих зон помещения можно обратиться к разным технологиям.
Я рекомендую Вам потребуется измерить габариты своей комнаты и высоту стен от потолка до рабочего места и пола, ввести необходимые данные и нажать кнопку «Рассчитать».
Все остальное он сделает сам.
Шаг №2: учет возможных повреждений при эксплуатации
Поскольку я всегда стараюсь ставить вопросы безопасности на первые места, то особенно заостряю на них ваше внимание здесь. Электрические светильники должны располагаться на безопасной высоте, надежно закреплены
Стеклянные части осветительных приборов следует оберегать от случайного механического воздействия
Электрические светильники должны располагаться на безопасной высоте, надежно закреплены. Стеклянные части осветительных приборов следует оберегать от случайного механического воздействия.
Шаг №3: оценка внешнего вида светильника под дизайн и интерьер комнаты
У каждого человека свои пристрастия и вкусы. Однако не забудьте обсудить свой выбор с ближайшим окружением. Вам лучше выбрать оптимальный вариант, устраивающий все стороны.
Шаг №4: анализ технических характеристик источника света
Безопасность и привлекательность рабочего места обеспечат минимум 4 параметра:
выбор правильного угла рассеивания;
яркость лампы и ее удаленность;
выбор цвета спектра по влиянию на организм;
цветовая температура.
Шаг №5: особенности технологии монтажа и подключения
Этот вопрос я объясняю чуть ниже потому, что он тесно переплетается с конструкцией светодиодного светильника. Значит, потребуется знать его устройство.
Особенности люстры с пультом
Внешне лампа с дистанционным управлением не отличается от осветительного прибора привычного формата. Это такой же светильник или люстра, но обладает неоспоримыми преимуществами.
- Нередко изделие с пультом имеет более декоративный вид, располагает дополнительным функционалом.
- Управлять включением и выключением света, интенсивностью потока лучей можно как привычным способом, так и с помощью удалённого дистанционного манипулятора.
В разных моделях дальность действия пульта может отличаться. В комплект к устройству может входить целый блок управления светом, предназначенный для разных приборов в комнате или целой квартире.
Как установить люстру на потолок правильно и надежно
Обычные легкие светильники крепятся к бетонной плите перекрытия специальными переходными планками, входящими в комплект осветительного прибора. Они бывают одиночными или сдвоенными в форме креста.
Для их установки потребуется выполнить три операции:
- Пробить перфоратором отверстия в бетоне по заранее сделанной разметке.
- Вставить в них пластиковые дюбеля и через планку завинтить шурупы-саморезы.
- Подготовить провода к подключению на клемную колодку.
Корпус светильника надевается на выступающие шпильки и фиксируется декоративными гайками с шайбами.
Для тяжелых светильников промышленность выпускает крепления подвесов и крюки с поворотными или стационарными упорами различных видов.
В случае использования подвесного или натяжного потолка крепление люстр выполняют к бетонной плите через монтажные переходники, которые при предварительной подготовке закрепляют в базовом основании.
После выставления нижнего уровня натяжного потолка на его высоте стандартным образом окончательно монтируется корпус светильника.
Конструкция монтажного переходника может быть любой: от специальных металлических пластин с отверстиями или подвижными и стационарными скобами до обыкновенного деревянного бруска.
Не забывайте проверить надежность установки осветительного прибора на строительной конструкции. Для этого попробуйте усилием руки выдернуть его из места крепления. Проверку выполняйте до подачи напряжения.
Схема люстры с пультом управления светодиодной простыми словами
Для начала покажу устройство и расположение светящихся элементов, которые использует моя люстра бабочка. Они разделены на три категории:
- 4 светодиодные лампы, вкрученные в стеклянные плафоны по концам крыльев;
- 3 гирлянды из светодиодов;
- 5 светильников дополнительных эффектов.
Эти модули из трех категорий питаются по отдельным каналам: А, В и C, которые сформированы на контроллере и пульте управления.
Также имеется дополнительный канал D, осуществляющий общее включение и отключение всех светильников одновременно.
Схема люстры с пультом управления светодиодной работает дистанционно от ПДУ или при манипуляциях клавишей выключателя. Принципы этих взаимодействий я постарался показать упрощенной блок-схемой.

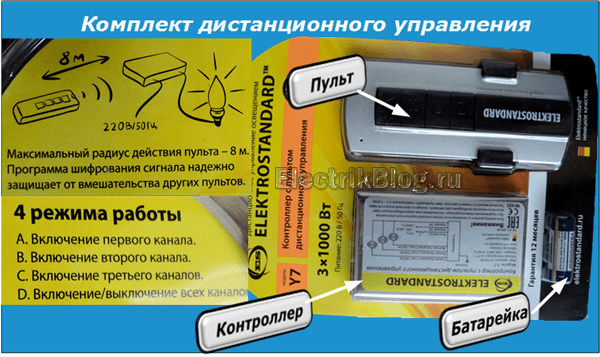

Когда мне пришлось заниматься ремонтом контроллера, то все эти функции увидел на упаковке комплекта, который пришлось докупать в магазине.
Эта же схема показана прямо на корпусе электронного модуля.
Обратите внимание на разрешенную мощность переключения нагрузки контактного ключа: ее величина на 1000 ватт более чем достаточна для подключения не только для светодиодных источников, но и ламп накаливания
Сложности в работе механизма
Как большие люстры, так и точечные светильники с пультом являются конструктивно сложным устройством.
Дополнительная «начинка» не только обеспечивает расширение возможностей, удобство использования.
- Сложная электроника становится причиной различных неисправностей, которые возникают чаще, чем в обычных осветительных приборах, требуют более квалифицированного вмешательства.
- Лампы с ПДУ обычно рассчитаны на определённое количество включений и выключений. Они плохо переносят высокие нагрузки, перегрев. Конструкция таких приборов считается несовершенной, требует регулярного контроля технического состояния, обслуживания или ремонта.
Как подключить светодиодную люстру с пультом управления к выключателю своими руками
Вспомним, как выглядит схема подключения самого простого выключателя к обычной лампочке накаливания.
Выработанные многолетней практикой правила безопасности гласят:
- Рабочий ноль необходимо вести без разрывов от квартирного щитка на ближний контакт электрического патрона.
- Потенциал фазы требуется коммутировать выключателем и заводить на самый дальний контакт цоколя.
- Ре проводник одной общей магистралью приходит на корпус.
Схема электроснабжения по системе TN-C не использует Ре проводник, поэтому его в старой проводке и не применяют.
Современная светодиодная люстра с пультом подключается к сети напряжения 220 вольт точно по этим же принципам. На ее клеммной колодке имеются контакты для соединения с каждым из потенциалов: L, N, Pe.
Внутренняя разводка уже сделана на заводе внутри корпуса и сразу при подаче напряжения должна работать.
Заводские специалисты проводят предпродажную подготовку, испытывая продукцию качественно. Однако до конечного потребителя она доходит после транспортировки на большие расстояния и хранение в складских условиях, что снижает надежность.
Поэтому я рекомендую оценивать работу приобретенного светодиодного прибора не после монтажа на потолке, а сразу после распаковки тары на столе: выполнить его внутренний осмотр и подать напряжение, проанализировать все световые режимы.
Сложные условия проверок на высоте намного проще выполнять за обычным столом.
Ремонт светодиодных люстр с пультом управления: личный опыт
Как и любое техническое устройство, осветительное оборудование не вечно и способно поломаться. К такому выводу я пришел после того, как у внука перестала работать люстра бабочка от пульта дистанционного управления.
Возникшую неисправность пришлось искать и устранять самому. Поскольку все получилось относительно просто, то делюсь приобретенным опытом.
Световые эффекты от выключателя работали. Поэтому я пришел к выводу, что неисправность возникла в пульте дистанционного управления. Разбирать его сразу не стал, а решил проконсультироваться у продавца.
Оказалось, что у него уже были подобные случаи и самый простой вариант — это полная замена пары: пульт и контроллер, что он и предложил. Вопрос цены меня вполне устроил. Я приобрел комплект дистанционного управления, показанный на картинке выше.
Здесь надо учитывать тот вопрос, что все пары пультов ПДУ с контроллерами к ним программируются на заводе индивидуально и не могут работать с другими модулями даже одной партии.
Это сделано для того, чтобы исключить управление вашим освещением от аналогичных пультов, которые имеются у ближайших соседей. Раньше такая ситуация встречалась периодически.
Согласитесь, что особенно неприятно, когда среди ночи вдруг загорается свет на полную мощность, да еще начинает работать светомузыка.
Дома мне пришлось снять, отказавшуюся работать бабочку с потолка, и закрепить ее на коленях сидя. Показываю фото внутренней полости, в которой расположен электрический монтаж проводки, электронного оборудования и светильников.
Мне потребовалось просто заменить старый заводской котроллер на новый купленный. Все его провода выполнены цветовой маркировкой. Но я для верности их еще сфотографировал. Так всегда проще восстанавливать монтаж, проводить сборку.
С контроллера пришлось снять крышку. Она на простых прижимах. А вот его корпус оказался просто приклеенным к нижнему основанию светильника. Никаких винтов крепления нет.
Пришлось подсовывать лезвие ножа и с помощью тонкой плоской отвертки расклинивать создаваемую щель.
Конструкцию электронной платы снятого контроллера показываю фотографией. На ней выделяются:
- радиоприемник с антенной в виде отрезка гибкого провода;
- три электронных ключа управления каналами;
- элементы встроенного блока питания.
Эти же элементы рекомендую посмотреть на обратной стороне платы. Основные контактные площадки пометил комментариями.
Как видите, все довольно понятно. Мне пришлось только сравнить конструкцию нового контроллера со старым. Практически больших различий я не увидел. Даже цветовая маркировка проводов совпала.
Я их подключил по старой схеме и подал напряжение для проверки. Все сразу заработало от выключателя и нового пульта. Осталось повторно обесточить схему, установить корпус на крепежную планку и подключить отсоединенные провода на клеммной колодке.
Единственное, что меня волновало, так это необходимость осторожной работы со всеми стекляшками: плафоны и хрусталики подсветки требуют дополнительной поддержки со стороны помощника. Одному человеку довольно сложно выполнять все эти операции на высоте
Хотя можно было сделать дополнительное монтажное крепление для фиксации хрупкого светильника на высоте. Поднятые вверх руки быстро устают
Одному человеку довольно сложно выполнять все эти операции на высоте. Хотя можно было сделать дополнительное монтажное крепление для фиксации хрупкого светильника на высоте. Поднятые вверх руки быстро устают.
Зато результат починки вновь доставил радость внукам и их гостям.
Вполне допускаю, что люстра светодиодная потолочная с пультом управления может выйти из строя и по другим причинам кроме неисправности контроллера или пульта.
Однако думаю, что на основе моих фотографий и их описания вы вполне сможете справиться с подобными вопросами. Если же будет нужна моя помощь, то специально для таких случаев сделан раздел комментариев. Спрашивайте в нем или делитесь своим опытом. А я всегда отвечу.
