Укладка покрытия теплого пола
В зависимости от выбранной системы дополнительного отопления пол укладывают разными способами:
Теплый электрический пол под плитку укладывают чаще всего, этот материал доступен и замечательно справляется с передачей тепла. В качестве нагревательного элемента используют преимущественно нагревательные маты, они очень просты в укладке и ремонту, что делает такую систему идеальным вариантом для укладки в городской квартире. Еще одним плюсом подобной системы становится отсутствия необходимости в цементной стяжке, что позволяет сохранить высоту комнаты. Нагревательные элементы укладываются на последних стадиях проведения ремонтных работ перед укладкой плитки. Их располагают на бетонном основании, заранее подготовленном к работе. Укладывать нагревательные элементы следует в слой плиточного клея.
Все нагревательные маты рассчитываются согласно их площади, нельзя укорачивать эти элементы.
При укладке такого пола не требуется использование отражающих материалов. площадь обогрева для устройства основной системы отопления посредством теплого пола должна составлять примерно 80% от площади всего жилого помещения.
Электрический теплый пол под ламинат представляет собой в большинстве случаев пленочный инфракрасный излучатель. Под ламинатом располагают специальные маты уменьшенной толщины. Это обуславливается близостью источника тепла к поверхности напольного покрытия, тонкие нагревательные маты позволяют избежать деформации напольного покрытия. Нагревательные маты представляют собой тонкий кабель, закрепленный на алюминиевой фольге. С лицевой и наружной стороны он покрывается вспененным пластиком. Эта мера необходима для обеспечения дополнительной звукоизоляции и более равномерного нагрева поверхности пола.
Теплый пол под ковролин укладывается весьма редко, ведь хозяева домов считают, что этот материал плохо проводит тепло и не позволяет ему обогревать комнату. Но вопреки такому мнения ковролин отлично ведет себя при укладке теплого пола. Материал будет отражать некоторую часть теплоэнергии и отводить ее в противоположную от квартиры комнату, но при этом значительная часть тепла распространится по жилым помещениям. Для использования с ковровыми покрытиями лучше всего подходит инфракрасная система, она равномерно нагревает поверхность и обеспечивает пожарную безопасность, чего нельзя сказать о кабельном отоплении пола.
Все варианты укладки имеют одно общее требование: нагревательные элементы не должны касаться легко воспламеняющихся элементов или даже находиться вблизи них.
Проверка правильности работы системы дополнительного отопления осуществляется до укладки цементно-песчаной стяжки. В случае некорректной работы теплого пола на этом этапе можно провести ремонтные работы и исправить ошибки.
После заливки пола цементной стяжкой использовать его можно не раньше чем через 28 дней после окончания работ. К этому моменту бетонная смесь наберет максимальную прочность, и не будет мешать работе элементов. При заливке бетона необходимо помнить, что материал должен набирать прочность во влажной среде. Работы следует проводить при влажности воздуха не менее 80%.
После укладки теплого пола без использования стяжки его можно включать сразу после высыхания раствора. Обычно на это уходит несколько суток.
После укладки цементной стяжки покрытие необходимо оставить в покое на минимум 72 часа, после этого времени уже можно ходить по полу и выполнять дальнейшие работы.
В комнате с теплым полом помимо устройства теплоизоляции напольного покрытия следует исключить возможность растраты теплоэнергии на обогрев улицы. Для этого хозяевам рекомендуют озаботиться устройством дополнительной теплоизоляции всех ограждающих конструкций. В помещении с теплым полом не должно быть постоянных сквозняков или других факторов, зря расходующих теплоэнергию.
Причины плохой совместимости паркетного пола и систем «теплого пола»
Причина первая – низкая теплопроводность древесины
Древесные материалы отличаются прекрасными теплосберегающими характеристиками, то есть они обладают низким коэффициентом теплопроводности
А для отопительной системы важно, чтобы большая часть тепловой энергии беспрепятственно поступала в помещение. Лучшим коэффициентом теплопроводности обладает керамическая напольная плитка
А вот натуральная древесина снижает эффективность работы отопительной системы, препятствуя попаданию тепла в помещение. К тому же, тепло, которому паркет мешает распространяться вверх, будет стремиться вниз, в грунт или перекрытие, расположенное снизу. В этом случае для предотвращения утечки тепла необходимы дополнительные теплоизоляционные мероприятия, что влечет дополнительные расходы и сокращает высоту комнаты.
Причина вторая – эстетические проблемы с напольным покрытием
Натуральная древесина – материал, который активно реагирует на перепады температуры и влажности изменениями размеров. Оптимальная влажность воздуха для паркетного пола составляет 40-65 %. В сезон работы отопительных приборов, если не используются увлажнители, влажность снижается до 20 %. Деревянные планки и доски в условиях сухого воздуха и обогрева снизу сжимаются, между ними образуются видимые зазоры. Чем выше температура отопительной системы, тем больше будут эти зазоры.
Паркетная доска вследствие неправильной укладки и эксплуатации

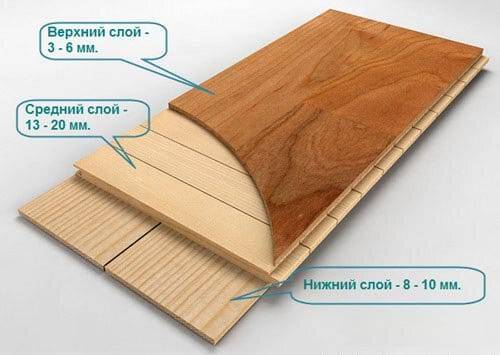

Немного стабильнее ведет себя паркетная доска благодаря тому, что она изготовлена из трех слоев древесины. Волокна слоев взаимно перпендикулярны. Но и в этом случае существуют жесткие ограничения по температуре нагрева из-за присутствия формальдегида в клеевом составе, с помощью которого соединяются слои древесины. До +26 °C формальдегид находится в связанном состоянии. Если эта температура превышается, вредные для здоровья формальдегидные пары начинают поступать в помещение. Стандартная температура напольного отопления – +40 °C.
Что нужно знать про системы «электрический пол»
Электрический теплый пол под паркет активно используется в помещениях, независимо от их назначения. Система реализуется по доступной цене, отличается высокой производительностью и относительной безопасностью.
В качестве основного нагревательного элемента выступает электрический кабель. По аналогии с пластиковыми трубами, монтируемыми в рамках устройства водяного пола, кабель укладывают под паркетную доску одним из способов: параллельным и спиральным.
Устройство электрического теплого пола
Сам кабель может быть запаянным в специальную пленку или отдельным. Первый вариант доступен для монтажа в помещениях с перепадами основания по высоте.
Монтаж кабеля в обязательном порядке подразумевает устройство изоляционного слоя с заливкой бетонной стяжки. В процессе работы кабель преобразует электроэнергию в тепло.
Основными достоинствами системы считаются простой монтаж, а также возможность сочетание с паркетной доской без негативного влияния на покрытие. Электрический пол отвечает за равномерный прогрев воздуха в помещении, является экологически чистым.
Почему деревянное покрытие не подходит для отапливаемых полов
Нет худшего покрытия для тёплых полов, чем натуральная древесина. С какой стороны ни глянь, у этого решения одни минусы. Рассмотрим проблему с двух точек зрения: отопления и отделки.
Проблема с отоплением
Вся конструкция тёплого пола в комнате: трубы с циркулирующим по ним теплоносителем, бетонная стяжка или заменяющая её реечная либо настильная система и покрытие — это один большой нагревательный прибор
Для отопительного прибора важно, чтобы максимально возможная часть тепловой энергии попадала в помещение, не встречая на своём пути препятствий. Чугунная батарея без проблем отдаёт тепло в окружающую среду
Также и тёплый пол, где трубы залиты слоем бетона толщиной около 4 см, а сверху уложена керамическая плитка, хорошо отдаёт тепловую энергию в помещение. Это потому, что металл, бетон и керамика обладают высокой теплопроводностью.
Водяной тёплый пол представляет собой единую конструкцию, один большой нагревательный прибор, где теплопередача в помещение осуществляется через покрытие
Можно провести эксперимент: зимой укутать радиатор, расположенный в комнате под окном, в тёплое одеяло. Через некоторое время мы почувствуем, что в помещении заметно похолодало. Одеяло препятствует теплопередаче, теплоноситель возвращается в систему почти той же температуры, что поступил в батарею. Если мы закутаем в одеяла все радиаторы в доме, в комнатах станет холодно, при этом котёл может перегреться.
Натуральная древесина обладает низкой теплопередачей и работает как одеяло, снижая эффективность отопления. К тому же тепловая энергия, встречая препятствие для своего распространения сверху, будет стремиться вниз, в перекрытие или грунтовое основание пола. Чтобы не терять значительную часть тепла, придётся дополнительно утеплить конструкцию пола снизу. А это финансовые расходы и уменьшение высоты помещения за счёт увеличения толщины утеплителя. Сказанное выше свидетельствует о том, что использовать покрытие из натуральной древесины для тёплых полов экономически нецелесообразно.
На схеме наглядно показано, насколько хуже происходит передача тепла в помещение от тёплого пола с деревянным покрытием по сравнению с плиточным и каменным. Разница в толщинах стрелочек пропорциональна различию теплопроводности материалов
Проблема с покрытием
Натуральная древесина — «живой» отделочный материал. Древесные волокна легко набирают и отдают влагу, при этом заметно изменяются геометрические размеры изделий. Влажная древесина набухает, при потере влаги она ссыхается, изменения особенно велики поперёк волокон. Относительная влажность воздуха в помещении летом — 40-65%, при этих значениях деревянная мебель и полы «чувствуют» себя хорошо. В отопительный сезон при радиаторном отоплении и отсутствии увлажнителей влажность может упасть до 20-35% и ниже. При этом деревянные полы рассыхаются: между паркетинами появляются щели и чем ближе к батареям, тем зазоры в полу шире. Представим, что весь пол — большой радиатор, постоянно нагревающий всю поверхность деревянного пола. Под действием тепла дерево высохнет, паркетины или доски уменьшатся в размерах и между ними появятся заметные щели по всей площади покрытия. Чем больше будет температура обогреваемого пола, тем сильнее за зиму рассохнется древесина.
Рассыхаясь, паркет коробится, между плашками появляются щели
Чуть более стабильно будет себя вести многослойная паркетная доска. За счёт того, что она состоит из нескольких слоёв древесины, волокна которых расположены перпендикулярно, влажностно-температурные деформации клееной паркетной доски не столь велики, как у массивного паркета и половой доски.
Паркетная доска меньше подвержена температурно-влажностным деформациям за счёт того, что представляет собой многослойную конструкцию, где слои расположены взаимно перпендикулярно
Но здесь потребителя подстерегает иная опасность. При изготовлении паркетной доски используют клей, содержащий формальдегид. До температуры 26 ºC он связан в составе клея и паркетная доска безопасна. При превышении указанной температуры вредные пары формальдегида начинают высвобождаться и поступать в воздух. В то же время рабочая температура теплоносителя в системе отапливаемого водяного пола, которую обеспечивает стандартное оборудование — 40ºC. Поверхность пола при этом может нагреваться до 35 ºC.
Последовательность и особенности укладки, подключения

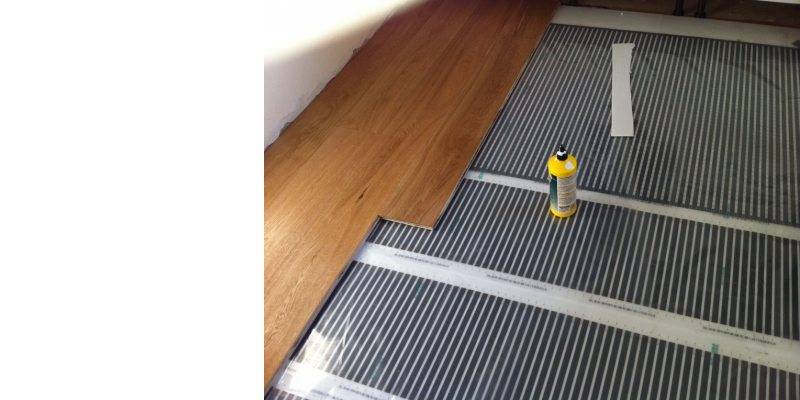

Положить инфракрасный теплый пленочный пол под ламинат своими руками совсем несложно, достаточно попросту следовать инструкции изготовителя и придерживаться рекомендаций опытных строителей.
Производитель максимально облегчил задачу, упростив процесс укладки до минимума. Кстати, все опытные строители придерживаются «золотого правила», строго, соблюдать поэтапную технологию укладки инфракрасного теплого пола под ламинат, которая распечатана и выдается, вместе, с технической документацией.
В частности, там указывается:
- Теплые ИК полы под ламинат укладываются строго на ровную поверхность, при этом материал основания практически не имеет значения, достаточно, чтобы он был сухим и не имел жирных пятен.
Перед монтажом необходимо составить и нанести на бумагу схему укладки плёночного пола. Это позволит избежать сложностей во время рабочего процесса.
Электрический ИК пол укладывается таким образом, чтобы после окончания работ не было стыков, находящих один на другой (без нахлёста). Пленка укладывается равномерно, без зазоров между пластами.
Пол с инфракрасной обогревающей пленкой подключается с помощью медных проводов к термостату. Отдельно необходимо провести заземление ИК пола. В регуляторе для этой цели специально предусмотрены разъемы. Также потребуется установить отдельный автомат и блок УЗО. Схема проводки инфракрасных теплых полов также указана в инструкции по эксплуатации.
Перед укладкой финишного покрытия необходимо проверить работоспособность ИК обогрева пола. Для этого подводят напряжение и проверяют, нагреваются ли все части пленки. Если одна из пленок не греется, дополнительно уплотняют клеммы. Часть пленки, которая по-прежнему не нагревается, вырезают и на ее место укладывают новую.
Подключение ИК плёночного пола считается законченным после того, как все части проверены на работоспособность. Теперь можно начинать монтаж винилового или коммерческого ламината, паркета или доски.
Технология укладки теплого пола
Данная технология состоит из слоев, образующих конструкцию наподобие «пирога». От того, какое будет у пола основание, зависит состав слоев.
Если основанием служит бетонная плита, то «пирог» будет состоять из таких слоев:
- Слой гидроизоляции (допускается использование обычной полиэтиленовой пленки);
- Оклейка демпферной лентой по периметру (можно купить готовую, с клеящейся основой или сделать самостоятельно из теплоизоляции, нарезая полоски толщиной 1-2 см );
- Слой утеплителя (его самая важная задача – не давать теплу уходить вниз, а направлять его вверх);
- Арматурная сетка;
- Собственно, сама труба завершает все стяжки.
Если же в вашем случае основой станут полы по грунту, тогда вам потребуются:
- слой грунта толщиной около 15 см;
- слой щебня приблизительной толщины в 10 см;
- пятисантиметровый слой песка;
- черновая стяжка;
- слой с гидроизоляцией;
- оклейка периметра демпферной лентой;
- слой в 5 см из экструдированного пенополистирола;
- армированная стяжка с теплоносителями.
Большую часть необходимых материалов по выгодной цене вы можете приобрести здесь https://oventrop-home.ru/sistemy/production/
Способы укладки труб
Устройство водяного теплого пола осуществляется при соблюдении одного обязательного условия: от стен необходимо отступить на 10-15 см. Укладывать трубы можно разными способами, к примеру, змейкой или спиралью. У более холодных (наружных) стен следует делать шаг как можно чаще или провести вдоль них контур от подачи. Следует отдать предпочтение именно диаметру в 16 мм, так как с ним легче всего работать. Такие трубы можно гнуть вручную, не прибегая к использованию дополнительных инструментов. Для того чтобы на трубе сделать угол с маленьким радиусом, следует использовать метод перехвата рук (загиб в несколько заходов). Это позволит не допустить появление изломов, быть которых недолжно категорически. Трубы из полипропилена поддаются изгибанию проблематичнее, потому их нужно греть, а также приходится делать изгибы гораздо менее резкими.
Процесс подключения контуров
Для этого чаще всего используется распределительный узел. Он повышает давление в системе, регулирует температуру, позволяет равномерно подавать давление в несколько контуров, дает возможность теплые полы комбинировать с радиатором. С использованием зажимных фитингов (они же «евроконусы») осуществляется подключение труб к коллектору. Схема подключения к котлу подбирается индивидуально, в зависимости от пожеланий и требований.
Процесс опрессовки
После установки и подключения всех составляющих системы, нужно провести проверку на герметичность. С использованием компрессора проводится процесс опрессовки. В систему подается давление и доводится до уровня в 4 бар, и оставляется так до момента полноценного запуска. Советуют проводить испытания воздухом, а не водой. Так как молекулы воздуха в разы меньше, они помогут обнаружить даже минимальную разгерметизацию.
Заливка стяжки
Стяжка заливается после того, как произведено подключение всех частей и проведены гидравлические испытания. Наилучшим вариантом считается использование бетона марки 300 или 400, и щебеня с фракцией от 5 до 20 мм. Трубу должен покрывать слой не меньше 3 см, он требуется не только для прочности, но и для распределения тепла по всему периметру равномерно. Бетонная стяжка толщиной в 5 см весит в районе 125 кг на 1 кв.м. В том случае, когда заливается слой больше, чем на 15 см, а также в условиях высоких нагрузок, необходим дополнительный просчет теплового режима. Чем он толще, чем больше времени ему требуется для нагрева. Соответственно, чем хуже теплопроводность, тем выше придется делать температуру, что повлечет за собой дополнительные регулярные расходы.
Деформационные швы
Температурные зазоры являются одной из важнейших составляющих устройства водяного теплого пола. Неправильное размещение или полное их отсутствие становится причиной, по которой стяжка разрушается в 90% случаев.
- Закладывать швы нужно на площадях, превышающих 30 квадратов.
- Если стена длиной больше, чем 8 м.
- Когда одна из сторон длиннее другой в два и более раз.
- В случае, когда помещение по периметру имеет изгибы.
В процессе используют демпферную ленту, которая укладывается по периметру швов. В местах, где трубы проходят сквозь такие швы в стяжке, трубу следует укладывать в гофре.
Виды паркета
Если рассматривать паркет из традиционной для наших широт древесины, то самой универсальной будет доска из дуба. Бук уже немного «капризничает»: буковая паркетная доска под теплый водяной пол в течение двух недель деформируется на 2%, тогда как дубовому аналогу для этого понадобится 1,5 месяца.
В результате мы получаем щели – меньшие – дубовые, и более заметные – буковые. Кленовый вариант также не подойдет для теплого пола, поскольку его параметры ближе к буковым, нежели к дубовым.
Обращать внимание следует на маркировку. Там указана информация, касающаяся породы, размеров, категории по распилу. Способ распила – очень важный фактор
Способов два – радиальный и тангенциальный. Первый будет более дорогим – такие паркетные доски отличаются стабильностью. Распознать его легко – по годовым кольцам. Такой материал засчитывают к высшему сорту, он отличается ровной текстурой. Полностью отсутствуют механические повреждения или разного рода пороки
Способ распила – очень важный фактор. Способов два – радиальный и тангенциальный. Первый будет более дорогим – такие паркетные доски отличаются стабильностью. Распознать его легко – по годовым кольцам. Такой материал засчитывают к высшему сорту, он отличается ровной текстурой. Полностью отсутствуют механические повреждения или разного рода пороки.
Разновидности
Мы выше упоминали о полярности мнений о паркете. Действительно, по-разному оценивается паркетная доска на теплый водяной пол: отзывы многих убедят в том, что дерево абсолютно нормально подходит под обогрев; других – в том, что от этой идеи лучше отказаться. Но дело здесь в том, чтобы правильно выбрать разновидность паркета.
Разновидности паркета предусматривают четыре варианты.
Речь идет о:
- массивной доске;
- паркетной доске;
- щитовом паркете;
- штучном варианте.
Последний вариант состоит из плашек и клепок. Размеры колеблется в диапазоне 45-200 мм (длина)х40-70мм (ширина)х14-22мм (толщина). В данном случае долговечность материала будет напрямую зависеть от параметров т.н. «рабочего» слоя. Речь идет о расстоянии между шипами и лицевой поверхностью паркета.
Габариты массивной доски – 2000-2500мм (длина)х120-200мм (ширина)х18-22 мм(толщина). Помимо ряда достоинств, стабильностью поведения массив не очень может похвастать.
Напротив щитовой паркет, состоящий из слоев, как раз может похвастать стабильностью. Конструкция здесь такова: подложка (преимущественно – из хвойных пород) и лицевой слой – из ценных пород. Данный материал зачастую встречается в квадратной форме. Его габаритные показатели: 400-800мм (длина)х20-40мм (толщина). Что касается рабочего слоя, то он составляет 5-15 мм.
Толщина, вернее – тонкость верхнего слоя паркета не должна вас отпугивать. Напротив, его минимальность сопряжена с минимумом нагрузки при колебаниях влажности. Кроме того, тонкое верхнее покрытие – это залог отличного проведения тепла.
Дабы уменьшить из перекрытия влияние влаги для изготовления подложки используют пенопласт.
Наконец, паркетная доска. Здесь мы увидим конструкцию идентичную щиту, но иными будут размеры – 2000-2500мм (длина)х180-200мм (ширина)х14-20мм (толщина).
Паркетная доска будет оптимальным вариантом, который лучше иных справляется с перепадами температур и влагой.
Пол из паркета – это всегда изысканность ваших помещений.
Укладка его на теплый водяной пол сопряжена с рядом рисков, а потому весь процесс укладки лучше поручить специалистам.
Получить испорченный паркет из-за неправильного монтажа и эксплуатации не хочется никому. Ведь если вы планируете, чтобы у вас в комнате была уложена качественная паркетная доска для теплого водяного пола, цена которой, естественно, немалая, придется существенно потратиться. Понести потери – это печально. Поэтому проявляйте благоразумность и терпение в данном вопросе.
Паркетная доска под водяной тёплый пол
Нагревательная водяная система — конструкция из пластиковых и металлических труб, по которым движется вода, прогретая до нужной температуры. Плюс данной модели, что при выходе из строя паркет не загорится, однако при протечке, деревянные доски могут деформироваться.
Наиболее подходящей на водяной тёплый пол считается паркетная доска с влажностью не больше 6 — 7%. Желательно, чтобы ширина планки была поменьше. Кроме того, изделие должно быть изготовлено из древесины, обладающей повышенной устойчивостью к деформации.
Правила укладки паркета на водяную конструкцию
Сам процесс монтажа водяной системы под паркет не отличается от укладки данной модели тёплого пола под любое половое покрытие. Отличие только в подготовке основания для укладки паркетных плит.
Основные правила, которые следует соблюдать при оборудовании паркетного пола:
- При установке полового покрытия воздух в квартире должен быть максимально сухим, и желательно наличие работающего вентилятора.
- Монтаж плит производится только «плавающим» способом, это сведёт к минимуму процесс сжатия и расширения древесины. Метод представляет собой сцепление досок друг с другом металлическими скобами, при этом, они не крепятся к основанию. Это способ удобен ещё и тем, что при поломке, для проведения ремонта, нет необходимости вскрывать всё покрытие, можно демонтировать плиты на участке повреждения системы.
- После монтажа паркета, обогрев включается постепенно, прибавлять следует каждый день по 5°С.
Монтаж паркетных плит
Паркетные доски до момента монтажа, следует хранить в сухом помещении, в горизонтальном виде. Прежде, чем стелить покрытие, необходимо выбрать направление укладки досок. Рекомендовано располагать плашки в соответствии с направлением дневного света, который падает в помещение. В больших комнатах, следует производить укладку досок продольно, а в помещениях со сложной геометрической формой — по диагонали.
Кроме того, заранее следует подготовить инструмент, который понадобится в работе – пила, молоток, нож, угольник, дрель, стамеска и рулетка, подбойник, шпатель и монтажная лапа.
Сам монтаж паркетной доски на водяной пол выглядят следующим образом:
- Измеряется площадь помещения, и определяется количество рядов – предлагаем воспользоваться онлайн калькулятором. В случае если место для последнего ряда остаётся недостаточно для размещения доски, необходимо обрезать плашку переднего ряда.
- На стяжку нагревательной конструкции кладётся тонкий слой утеплителя.
- На утеплитель устанавливаются листы фанеры в качестве настила, так как особенность укладки паркета — наличие ровной поверхности. Крепятся они на саморезы, делать это нужно аккуратно, чтобы не повредить нагревательные элементы. Возможно, производить фиксацию листов при помощи специального клея.
- Кладётся половое покрытие от стены, на расстояние не менее 8 мм. В дальнейшем, эти промежутки закроются плинтусом.
- Укладку следует начинать слева на право, от сплошной стены. Промежуток в 10 мм между плиткой и стеной регулируется при помощи клиньев.
- Следующее изделие прикладывается маленькой стороной к установленному элементу, и крепится путём вставления шипа одной доски в паз другой.
По такому принципу происходит укладка всего паркета.
