Свайно-ленточный фундамент – этапы строительства

Пошаговое возведение фундамента

В основе создания свайно-ленточного основания лежит пошаговая инструкция:

Первоначально производится разметка. Она аналогична разметке под ленточный фундамент. По периметру строения убирается травянистый слой.

В углах будущего здания вбиваются прутья, между которыми натягивают шнур. Им отмечены границы внутреннего и внешнего контура будущего основания.
После этого определяются места под сваи. Расчет количества опор под ростверк производится исходя из нагрузки на одну штуку. Этот вес варьирует в диапазоне 800 – 1600 кг, в зависимости от почвы на участке под строительство. Расчет общей нагрузки производится с запасом на 30 %.
Далее пошаговая инструкция предусматривает проведение земляных работ в виде рытья котлована под ленту. Глубина его зависит от особенности почвы на участке. Когда котлован вырыт, на его дне, в местах расположения свай, готовят отверстия. Их глубина должна быть на полметра больше зоны промерзания, что придаст фундаменту наибольшую надежность, несмотря на то-что он мелкозаглубленный.
Под сваи используют металлические трубы. Вместо них можно применить асбоцементные. В отверстия, предназначенные для опор, насыпают песок. Слой его составляет около 30 сантиметров. Стены отверстий гидроизолируют рубероидом

Песок на дне является важной составляющей. Благодаря ему, фундамент будет надежно защищен от влаги.

Следующий этап – армирование внутренней части сваи

Рифленые пруты, не менее 3 штук на каждую опору, вставляются внутрь трубы. Их концы должны возвышаться над траншеей на расстоянии около 20 сантиметров. Для большей надежности некоторые мастера применяют дополнительное армирование, которое делается каркасным образом. Для этого арматура сгибается кольцами по диаметру трубы. Кольца связываются между собой проволокой. Между ними выдерживается расстояние около 1 метра. К кольцам привязывают 3 длинных рифленых прута. После этого полученный каркас помещают внутрь трубы.

Затем пошаговая инструкция предусматривает заливку подвижным бетоном в пропорции 1:6 внутренней части опоры. После заполнения трубы на 30 см, ее приподнимают на 20 см, чтобы раствор под опорой вытек и образовал подушку. В процессе дальнейшей заливки опоры, длинным шомполом бетон протыкают, чтобы выпустить из него весь воздух. Впоследствии заливка ленты производится таким же бетоном. Чтобы исключить пустоты из раствора, в него добавляют пластификатор;

Армирование ростверка производят прутом, диаметр которого не менее 8 мм. Учитывая расчет нагрузки, его укладка проходит в трех направлениях. Тем самым образуется трехмерная сетка. Там, где арматура пересекается между собой, ее связывают проволокой. Обязательным является соединение прутьев ростверка и опор. Такое армирование способствует большей прочности конструкции. В этом его плюсы.

Подготовительными работами для создания ленты является возведение опалубки. Если почва неустойчива, опалубку монтируют прямо в траншее. На твердом грунте деревянный каркас устанавливают на край траншеи. Для обустройства опалубки используют брус, гвозди и проволоку. Брус набивается на несколько досок. После того как щиты смонтированы в опалубку, их стягивают проволокой. Для придания гладкости внешней стороне фундамента, и для того чтобы вода не впитывалась в деревянные щиты, изнутри их обтягивают полиэтиленом. Высота опалубки должна немного превышать уровень будущего цоколя.

Благоразумным будет в заливочный раствор добавить гравий. Смесь для ленты принято заливать с трамбовкой. Если есть возможность, раствор уплотняют вибратором. Заливка должна быть разбита на этапы: необходимо лить раствор слоями в 20 сантиметров. По окончании верх основания выравнивается.

После полного затвердевания бетона, опалубку снимают, приступая к гидроизоляции фундамента и его утеплению. Для жилья из пеноблоков или газобетона это важно, поскольку намокший бетон может разрушить основание здания. Технология предусматривает применение битумных, полимерных мастик, рулонных материалов (рубероид, пленки). Перед этим поверхность фундамента грунтуется специальным раствором, затем покрывается антисептиком.
Утепление основания постройки из газобетона позволит создать стабильный теплый микроклимат. Различные виды современных материалов, а также современные технологии позволяют поддерживать в подвальном помещении плюсовую температуру даже в лютые морозы.

Такие материалы, как полистирол помогают решить проблему утепления. Плиты из него крепятся специальным клеем.

Конструкция фундамента

Конструкция основания состоит из двух элементов: фундаментной ленты, которая расположена по периметру всего здания и под всеми его стенами (перегородками), а также свай, которые дают возможность укрепить конструкцию и сделать ее значительно прочнее, особенно во время сезонных и внесезонных подвижек грунта.
Как правило, сваи и сама лента фундамента всегда усиливаются арматурой, однако сваи могут быть различного типа. Так их могут выполнять буронабивным способом или же сделать из асбестоцементных труб, которые потом заливают бетоном. Однако следует отметить, что на сегодняшний день наиболее популярными являются винтовые сваи из металла, на концах которых имеется винтовая лопасть, что позволяет без особых усилий вкручивать их в землю.

Как сделать СЛФ (краткое описание основных процессов)

Подготовка площадки под стройку

Территория участка очищается и проводится разметка будущего основания. Для этого втыкаются колышки по углам, с отступом ≈ 50 см от края. По колышкам натягивается нить, сориентированная по центру основания, а также внешней и внутренней границе будущего фундамента*.

*Более подробная инструкция описана в одной из недавних статей. После чего делается разметка точек установки свай. Она начинается с углов фундамента. Сваи располагают на расстоянии 120 — 200 см друг от друга.

Подготовка грунта и виды свай

Ленточную траншею копают до нужной глубины и отсыпают песком (или гравием). По углам в размеченных местах, бурят скважины с глубиной заложения на 30-50 см ниже уровня промерзания почвы*.

*только для буронабивного типа свай.

Сваи, которые используют для СЛФ, различаются на винтовые и буронабивные. Рассмотрим оба типа, хотя для мелкозаглубленного фундамента, практичный выбор – буронабивные.

Винтовые

Изготавливаются из металлической трубы с лопастями похожими на винт (отсюда и название). Идеология напоминает шуруп большого размера, диаметром от 57 до 133 мм и длиной от 1200 до 3500 мм. Такая свая ввинчивается в грунт с помощью ручных приспособлений (или спецтехникой). Предварительно грунтуется. Некоторые разновидности на фото:

Буронабивные

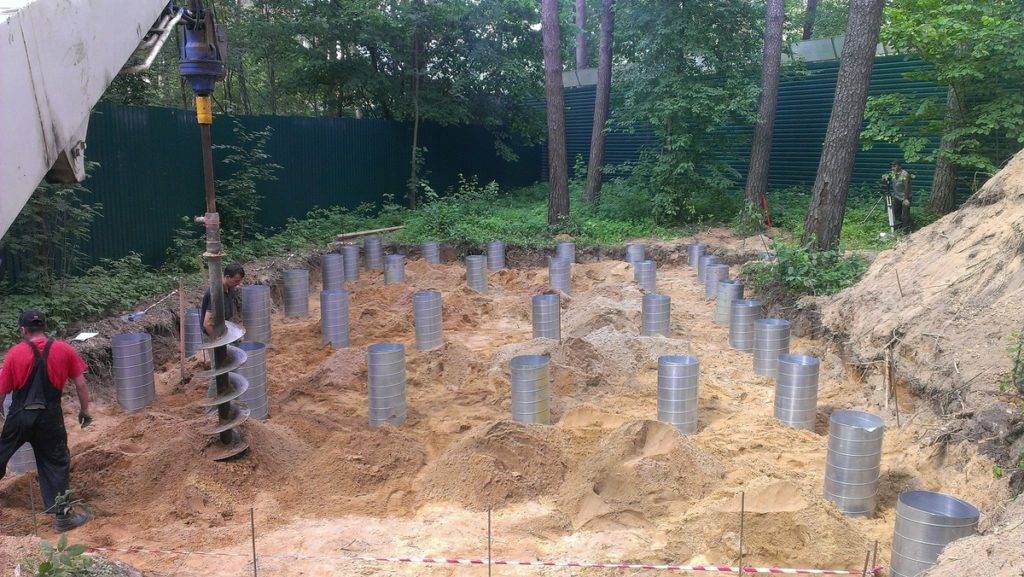

Буронабивные сваи, изготавливают на месте, они дешевле покупных (винтовых или бетонных). Пример бюджетной технологии строительства буронабивных свай.

В пробуренные скважины, на 300 мм засыпают песок, который поливают водой и плотно трамбуют. В отверстия, до самого дна утрамбованной песчаной подушки помещается опалубка в виде свёрнутого трубочкой рубероида, выступающего на 100-150 мм выше уровня грунта. Для прочности «рубероидного стакана», его в 2-4 местах скрепляют скотчем.

«Вместо рубероида, для опалубки можно использовать трубы из других материалов, в том числе: асбоцементные, картонные, пластиковые, металлические».

В скважину аккуратно помещают предварительно связанный арматурный каркас. Для его устройства используют арматуру ø10-12 мм, скреплённую вязальной проволокой. Высота каркаса должна выходить из опалубки и доходить почти до верхней отметки ленты фундамента.

«Предварительно арматуру стараются очистить от ржавчины».

Затем выполняется заливка* (в первую очередь свай, а затем ленточной опалубки) и поверхность утрамбовывается.

*Для этого используется бетон марки М-100. А в зимнее время, обязательна добавка морозоустойчивых пластификаторов. Через 7-8 дней, бетонные оголовки покрывают битумом (для гидроизоляции).

Есть заглубленная и самая ходовая – мелкозаглубленная лента. А вот незаглубленный и поверхностный вариант (обустраиваемый выше 0-й отметки), относят к свайно-ростверковым*. Такой тип фундамента (находящийся выше уровня грунта), используют на пучинистых и сильнопучинистых почвах. Он набирает популярность. В частности, у застройщиков возводящих дома каркасного типа (так называемые финские, канадские и пр.).

*Ростверк – это несущие балки или плиты, связывающие между собой оголовки свай выше поверхности земли. Кстати, такой вариант конструкция — практически идеален при строительстве традиционных русских бань, возводимых по технологии СИП. Вот примеры свайно-ростверковых фундаментов, использующих разные связующие материалы:

На этой схеме показана вся вышеописанная «идеология» СЛФ:

1. Сваи;
2. Ленточный пояс;
3. Песчаная подушка;
4. Арматурный каркас;
5. Труба (опалубка)

Как видите, арматурный каркас ленты и свай обязательно увязывается. Это залог прочности. В завершение добавлю: имеется пять вариантов расстановки свай. Перечислим подробно:

• Одиночный (каждая свая имеет свою опору);
• Ленточный (опоры равномерно размещены по периметру здания);
• Полосный (сваи бурят в два и более ряда. Обычно он для крупных домов);
• Кустами (ставят только в местах повышенной нагрузки и под тяжёлыми конструкциями);
• Полями (расположение в рядном или шахматном порядке).

Вот Вам несколько фото свайно-ростверкового фундамента под баню:

« Рацуха!» — фундамент из покрышек! Но не советую. Если строить, то надо делать серьёзно…

На этом буду заканчивать. Надеюсь, статья позволит получить понимание для чего и что представляет собой свайно-ленточный фундамент. Подписывайтесь в блоге на обновления. Будет интересно и полезно! Успехов Вам и удачной стройки!!!

Цитата мудрости: Человек умирает тогда, когда перестаёт меняться. Похороны – лишь формальность (Г. Форд).

Виды ленточно-свайного фундамента:

• с использованием винтовых свай, имеющих поверхности с резьбой, которые закручиваются в грунт на нужную глубину согласно предварительным расчетам. Этот способ увеличивает надежность конструкции, так как жесткость сцепления свай с грунтом возрастает.
• с использованием буронабивных свай. Такой вид фундамента является самым востребованным видом, ввиду того, что он подходит для большинства строений, которые не нуждаются в усиленной опоре по всей площади. Для буронабивных свай готовится скважина, размеры которой зависят от состава и особенностей почвы. Также при монтаже необходимо учитывать толщину песчаного слоя и другие требования по технологии. Скважина заливается бетоном, а если почва осыпается, то осуществляется так называемая обсадка, когда в скважину помещается стальная труба.
• с использованием забивных свай, которые опускаются в землю при помощи специальной техники.

Оптимальный вариант выбирается на основании произведенных расчетов, которые объединяют показатели практичности и надежности постройки с техническими возможностями, а также с учетом климата и геодезических особенностей местности.

Описание винтовых свай.

Основным элементом фундамента является металлическая винтовая свая. Она представляет собой обычную стальную трубу. При этом толщина металла должна быть не меньше 4 мм.

На остром конце винтовой сваи находится режущая лопасть. Благодаря ей происходит ввинчивание в грунт. Из-за идеальной формы лопастей их можно просто ввинчивать на нужную глубину благодаря силе 3–4 строителей.

Для объектов, имеющих перепады в высоте или при наличии иных боковых нагрузок, используются сваи, на остром конце которых имеются две лопасти. Это придает дополнительную надежность практически любому строению.

Диаметр лопастей колеблется в пределах 200–850 мм. По внешнему виду свая напоминает громадный саморез. Она имеет диаметр от 50 до 350 мм. Ее длина составляет 2–11 м. Самые маленькие сваи используются для установки заборов, рекламных щитов, навесов. В продаже встречаются полые и цельные сваи.

Установка винтовых свай, видео:

Благодаря перпендикулярному расположению лопастей, винт не разрыхляет грунт. Несущая способность данных свай колеблется в пределах 5-25 т. Бывают разные варианты проектов фундаментов. Они зависят от типа будущего строения и грунта. Самые популярные из них:

• одиночные сваи (поддерживают отдельные элементы) нередко применяются в том случае, когда необходимо пристроить что-то к уже имеющемуся зданию;
• стандартный фундамент – используется под колонны и основные элементы строения;
• свайные ленты – располагаются под стенами строения;
• свайное поле – используется для тяжелых конструкций.

Для деревянного дома выбирают крепкие и долговечные сваи с литыми наконечниками.

Особое внимание необходимо уделить защитному покрытию этого строительного материала. Для проверки его качества можно попросить у продавца сделать тестовое закручивание

Если металл сильно оголится, то винтовые сваи покрыты плохой защитой.

Самое лучшее покрытие производится на основе высококачественной полиуретановой смолы. Не менее надежные и оцинкованные сваи. Их обрабатывают с помощью горячей оцинковки. Они покрыты защитой как снаружи, так и внутри.

Достоинства данных свай:

• Возможность их повторного использования. Это обусловлено тем, что они демонтируются без каких-либо повреждений.
• Отпадает необходимость в выполнении большого объема земляных работ. Возведение свайно-винтового фундамента возможно на обводненных и подвижных участках.
• Монтаж данного фундамента осуществляют за 1–3 дня. Работы, производимые вручную, более продолжительные, чем с применением специальной техники.
• Строительство дома начинают сразу же после монтажа оголовка.
• Они идеальны для возведения различных пристроек к строению.
• Срок службы свайно-винтового фундамента составляет 150 лет. После дополнительной обработки винтовые сваи могут прослужить без замены более 200 лет.
• Себестоимость возведения данного фундамента почти втрое ниже, чем ленточного.
• После возведения фундамента на участке не скапливается строительный мусор.

Недостатки винтовых свай немногочисленны:

• их нельзя использовать на крупнообломочных и скальных грунтах;
• проседание грунта, при плохо проведенном обследовании участка;
• деформация фундамента, происходящая при нарушении технологии (она возможна в случае, если при вкручивании свай не фиксировали их положение, их устанавливали в заранее выкопанные ямы или забивали, сделали неправильную обвязку свай);
• коррозия свай из-за отсутствия или плохой антикоррозийной обработки;
• ограничение строительства легкими и небольшими домами, например, из арболита или полистеролбетона.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке – не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Достоинства и недостатки свайного типа фундамента

Основные преимущества свайного фундамента:

• возможность применения при нестабильном грунте;
• надежность строения, возведенного на склоне;
• проведение монтажа в любые условия погоды;
• осадка строения сведена к минимуму;
• относительно низкая цена возведения;
• большая надежность при правильном расчете и возведении.

Основные недостатки свайного фундамента:

• Для возведения данной конструкции понадобиться специальная техника;
• такую конструкцию не рекомендуют применять при горизонтально-подвижном грунте;
• осложнения при возведении цокольного этажа или гаража под землей;
• невозможность вычисления повреждения сваи;
• необходимость применения тяжелой техники.

Сваи при строительстве

Технология возведения

Порядок действий:

• Подготовка. Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
• Подготовка скважин. На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
• Заливка бетона. Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
• Сборка опалубки. Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
• Арматурный пояс. Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
• Заливка ростверка. После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки. По окончании срока выдержки приступают к дальнейшим работам.

Разновидности свай

Такой фундамент устраивают на сваях винтового и буронабивного типа. К первой группе относят изделия, выполненные из металлической трубы. На конце свай имеются лопасти, предназначенные для вкручивания в грунт. По принципу действий эти элементы можно сравнить с шурупами. Лопасти придают винтовой свае жесткости. Они погружаются в твердый слой грунта.

Сваи изготавливают разного диаметра – от 57 до 133 мм. Для малоэтажных строений выбирают трубы длиной от 165 до 350 см. Такие сваи ввинчивают в землю, используя специальное оборудование. Можно применять ручные устройства. Чтобы продлить срок эксплуатации свай, их покрывают грунтовкой и слоем краски.

Сваи буронабивного типа изготавливают своими руками. Сначала бурят скважину до ее погружения в твердый слой грунта на 60 см. Дно следует засыпать песком на 30 см. Затем подушка тщательно утрамбовывается. Скважину армируют стальными прутьями. Затем ее заливают бетоном. Для опалубки сваи выбирают трубы из асбестоцемента, картона или пластмассы. Работа не требует специальных навыков или знаний.

Свайно-винтовой фундамент, в отличие от свайного, имеет железобетонный ростверк. Ленточные основания выполняют заглубленными, мелкозаглубленнымии незаглубленными. В некоторых случаях создают ростверки из бетона, находящиеся выше нулевой отметки.

Ленточный фундамент со сваями при самостоятельном возведении обычно делают мелкозаглубленным. Монолитная железобетонная лента заглубляется в землю на 20-40 см. Ее помещают на подушку из гравия и песка глубиной 30 см и сваи. Эти фундаменты заливают на слабо-пучинистом и непучинистом грунте. Если почва пучинистая, делают ленту навесного типа.

Любое строительство своими силами требует вдумчивого подхода, поэтому лучшим помощником будет сделанная своими руками пошаговая инструкция для работы со свайно-ленточным фундаментом. Заранее продуманные этапы позволят избежать грубых ошибок. Например, перед тем как планировать постройку с ленточно свайным фундаментом своими руками, как на видео- необходимо в первую очередь выполнить дренаж на участке. В противном случае дождь и верховодные воды сведут на нет все усилия по изготовлению скважин и отливке свайно–ленточного фундамента:

Основное назначение и виды свайных фундаментов.

Свайный фундамент используется при строительстве промышленных и жилых объектов, его можно использовать при строительстве многоэтажных домов даже на мягких грунтах.

Такой фундамент позволяет значительно сократить процесс обустройства подвальных помещений или полностью исключить эти строительные работы из сметы затрат.

Основные причины возведения свайного фундамента следующие:

• Слабый верхний слой почвы. Такие почвы могут содержать перегной, примеси торфа, песок, глину.
• Наличие большого количества воды в почве делает ее зыбучим песком.Такие природные условия создают необходимость переноса нагрузки конструкции на более плотные и глубокие почвы; устройство свайного фундамента с ростверком, повышенная плотность почвы.
• Используя свайный фундамент, можно сократить объем земельных работ. Также снизятся затраты на подготовку: рытье котлована, аренда грузовика, вывозка выкопанного грунта, засыпка, покупка бетона и многое другое.

Свайный фундамент бывает нескольких разновидностей:

Cвайно-ростверковый, свайно-винтовой, свайно-ленточный. У каждого типа есть достоинства и недостатки, мы рассмотрим их подробнее.

Отрицательные черты

Не нужно забывать о недостатках, присущих свайно-ленточной конструкции:

• При том, что собственноручный монтаж базиса достаточно прост, исследования, проводимые на участке, обязательно нужно поручить профессионалу. Все расчеты и проектирование здания также следует доверить специалистам;
• Из-за особого строения фундамента устройство подвального помещения или цокольного этажа выполнить невозможно;
• Открытый участок под домом предполагает дополнительную теплоизоляцию пола и обязательную установку цоколя;
• Данный тип основания не способен выдержать чересчур массивные здания, поэтому на нем запрещается возводить высотные строения. Но дом на два или три этажа свайно-ленточный базис удержит с легкостью.

Минусы базиса являются определенными ограничениями, с которыми необходимо ознакомиться заранее во избежание неприятных неожиданностей во время строительных мероприятий и при эксплуатации готового здания.

Не следует думать, что данный тип основы является универсальным. Он идеален для участков, отличающихся слабыми нестабильными грунтами, высоким пролеганием почвенных вод, а также для земли, склонной к сезонному вспучиванию и для территорий с непростым рельефом. В остальных случаях его устройство не запрещено, но нецелесообразно.

  Мнение о свайно-ленточном фундаменте от людей с опытом в следующих видео:

Рассмотрим подробно основные моменты устройства трех типов свайных фундаментов.

Этот тип фундамента имеет характерную бетонную фундаментную конструкцию. К нему крепится балка, залитая бетоном и армированная армированными элементами. Это уникальная система, состоящая из опор (свай) и сетки. Опорную функцию выполняют столбы круглой или прямоугольной формы. Столбы погружаются на специально рассчитанную глубину. Именно на них держится вся весовая составляющая постройки.

Ростверк представляет собой монолит, объединяющий все установленные сваи.Свайно-ростверковый фундамент можно возводить самостоятельно, ведь снимать грунт не нужно. Для того, чтобы вбить опоры в землю, используются специальные прижимные устройства. После окончательной установки свай их обрезают на одном уровне. Затем производится общее соединение ростверком, обеспечивающим равномерную нагрузку на каждую отдельную опору.

Пошаговая инструкция по монтажу фундамента

Работы начинают с анализа грунта, проектирования здания (вес постройки используется при подборе сечения свай и ширины ленты). Еще до начала составляется схема фундамента и определяется число и длина опор, габариты ростверка, исходя из этих данных рассчитывается необходимое количество стройматериалов. Требуемое оборудование: бур и бетоносмеситель. Типовая пошаговая инструкция при бетонировании скважин включает следующие этапы:

1. Разметку: по аналогии с ленточным фундаментом выверяются и обозначаются кольями внешние и внутренние углы, натягивается шнур, после чего отмечаются места для бурения свай.

2. Копку котлована для заглубления ленты (до 30 см + высота подушки). В случае висячего ростверка в траншее удаляется часть верхнего покрова и корни растений.

3. Бурение отверстий под опоры на глубину не менее 50 см свыше линии промерзания грунта

Важно заранее подобрать ручной бур нужной длины

4. Засыпку на дно скважин слоя песка толщиной в 30 см. Проще всего это сделать с помощью труб.

5. Гидроизоляцию вертикальных стенок рубероидом, сшитым леской.

6. Установку опалубки по краям скважин (подойдет плотный картон или фанера, обвязанные проволокой).

7. Подготовку каркаса – от 4 прутов вертикальной арматуры сечением не менее 10-12 мм, связанные проволокой с продольными стержнями длиной на 30-40% меньше диаметра самого отверстия. Рекомендуемый шаг по вертикали – не более 1 м. Такую работу сложно провести самому, иногда металл втыкают в скважину произвольно. Вне зависимости от способа армирования вертикальные стержни выступают выше нулевой отметки для обвязки с каркасом ростверка.

8. Заливка скважин бетоном (марка выбирается в зависимости от типа грунта, но не ниже М250, избегают использования крупнофракционного наполнителя), с обязательной выгонкой излишков воздуха длинным прутом или шомполом.

9. Привязка продольных прутьев арматуры к выступающим из скважины с помощью проволоки – через 10 дней.

10. Монтаж опалубки для ростверка.

11. Приготовления и заливка бетона, по аналогии с ленточным фундаментом – послойно при высоте ростверка свыше 20 см, с трамбовкой и тщательным распределением раствора, выравниванием верхнего слоя мастерком и влажностным уходом в течение первой недели.

12. Снятие опалубки, при необходимости – гидроизоляция ростверка.

Ленты, заглубленные в землю, обходятся дороже, но с ними меньше организационных проблем

При обустройстве висячих ростверков важно достичь одинакового уровня по плоскости всех свай, винтовые или готовые трубы просто обрезаются, бетонные желательно выровнять еще в процессе заливки. Опалубка в данном случае имеет низ, альтернативой является засыпка на дно песка или подкладка кусков пенопласта, по окончании работ эти материалы убирают

Все снимаемые опалубочные конструкции смазываются маслом, это упрощает их снятие и улучшает поверхность бетонного монолита.

Частые ошибки при закладке основания

К нарушениям технологии при выполнении работ самостоятельно относят:

• Недостаточную длину свай: закладку выше уровня промерзания или не доходя до устойчивых пластов.
• Ошибки при выборе сечения опор, числе или интервале расположения.
• Отсутствие вентиляционного зазора между ростверком свайного фундамента и нулевой отметкой при строительстве на дисперсных грунтах (слабо связанных частиц, накапливающих, но не выводящих влагу).
• Недостаточную или не сплошную гидроизоляцию.
• Слабое армирование, отсутствие связки между каркасом ростверка и опор.
• Незаполненные внутренние полости винтовых свай или асбестоцементных труб.
• Неправильно проведенное бетонирование: использование бетона низких марок, нарушение пропорций, плохой уход при созревании, заливка раствора в опалубку при неподходящей погоде.

Сколько будет стоить свайно-ленточный фундамент под ключ

Тип сваи	Сечение ростверка (высота× ширина), мм	Размеры верхней ленты, м	Цена, рубли
Буронабивные, заливаемые бетоном ниже глубины замерзания (но не выше 2,5 м), диаметр – 30 см	300×300	6×6	160000
8×8	180000
10×10	215000
12×12	255000
То же при сечении опор 40 см	400×400	6×6	170000
8×8	210000
10×10	250000
12×12	290000

Стоимость указана для стандартного набора услуг: осмотра участка, составления плана, земляных и буровых работ, гидроизоляции скважин, засыпки дренажной подушки, армирования и бетонирования. Утепление фундамента в данный перечень не входит, его цена оговаривается отдельно. Расценки при монтаже винтовых свай зависят от условий грунта, веса постройки и длины опор, минимальная стоимость с ростверком для легкого дома 6×6 составляет 100000 рублей. Выполнение работ своими силами позволяет сэкономить до 35 % от общей величины бюджета.

Почему следует утеплять фундамент

Вода является для фундамента главной угрозой. Грунтовые воды подвергают основы сооружений высоким нагрузкам в результате постоянных процессов оттаивания и замерзания из-за перепадов температуры в зимнее время и межсезонье. Придет время, когда под действием влаги в фундаменте, который не прошел гидроизоляцию и утепление снаружи, начнут появляться трещины.

Набухание замершего грунта зимой также оказывает пагубное влияние на бетонное основание лома, которое непосредственно связано с избытком влаги в нем летнее и осеннее время. Влага, превращающаяся в лед зимой, воздействует на строение с давлением до 10 тысяч кг на один квадратный метр. Проседание почвы в результате появления весенней оттепели с последующим оттаиванием влаги, лишь усиливает проблемы. Даже довольно толстый дренажный слой не приносит положительного эффекта. Как последствия образовываются трещины, изменяется геометрия строения, искривляются двери и оконные рамы.

Таким образом, чтобы избежать промерзания фундамента и тем самым существенно повысить срок эксплуатации строения, нужно утеплять фундамент.

Как видно, свайно-ленточный фундамент выполнить не так и сложно, но все работы нужно совершать тщательно, избегая ошибок, которые могут в дальнейшем принести огромные убытки. Основание дома — это серьезное дело, требующее основательного и профессионального подхода.

Фундамент для сауны или бани

На участке, где есть дом из пеноблоков (газобетона) целесообразно построить баню. Возведение которой также начинается с обустройства основания. Различные виды фундамента – свайный, ленточный, монолитный – дают повод все рассчитать, предусмотреть возможные минусы и выбрать подходящий вариант.

Предварительно следует учесть материал для постройки бани. Если конструкция будет тяжеловесной, то необходим заглубленный фундамент. Выполнить его устройство можно одной плитой. Минусы такого основания заключаются в большом расходе материалов.

В расчет следует взять и характер грунта под укладку. Неплохим решением будет возвести свайно-ленточное основание своими руками. Технология его укладки аналогична возведению фундамента для жилья из пеноблоков.

Прежде чем браться за его устройство, следует сделать приблизительный расчет всех строительных материалов. Причем расчет нужно делать с небольшим запасом. Чрезмерно большие излишки ударят по семейному бюджету, а нехватка материала может затормозить стройку в самый нежелательный момент.

Подведем итоги

Когда строится здание с буронабивным свайным основанием, расстояние от одной опоры до следующей принимается из условий:

• Не меньше 1 м;
• От 3 до 6 диаметров сваи;
• На основании расчета. Нормы относятся к требованиям, а не к рекомендациям;
• Для нужного значения можно изменить в расчете параметры бетонного столба -площадь основания или боковой поверхности (глубину прохождения грунта);
• Результат практических исследований отличается от табличных данных;
• Застройщик, имеющий опыт работы на этом участке, сокращает затраты на подготовительные исследования и минимизирует вероятность просчета.
