Устройство септика и технология очистки
Емкость септика разделена на четыре независимых резервуара, и каждый выполняет особую функцию.
Между собой камеры связаны таким образом, что при интенсивном поступлении стоков процесс очищения ускоряется, а при небольшом — становится более эффективным за счет многоразовой перегонки отходов. Так как в домашних хозяйствах приток сточных вод нерегулярный, эта особенность очень важна для качественной и бесперебойной работы станции.
Производительность септика выбирают исходя из числа постоянно проживающих в доме и нормы расхода воды. Большее количество человек станция очистки может обслужить лишь краткосрочно (+)
Работа в режиме непрерывного тока жидкости
В случае непрерывного поступления стоков, технологический процесс происходит таким образом:
- По подводящей трубе (1) стоки поступают в первую приемную камеру (А) (или, как ее еще называют уравнительный резервуар). Там они смешиваются с поступившими ранее отходами, происходит оседание крупных частиц. Как только стоки достигают определенного уровня, срабатывает датчик.
- Автоматика включает эрлифт (3), который перекачивает стоки через фильтр, выполняющий грубую очистку (2) и уловитель волос во вторую камеру (Б). Также включается и компрессор (7), подающий воздух.
- В аэротенке (второй камере Б) стоки с помощью биологически активного ила проходят биологическую очистку: крупные частицы расщепляются на более мелкие, происходит переработка органики аэробами. Пузырьки нагнетаемого сюда кислорода заодно обеспечивают перемешивание стоков с активным илом, и тот выступает адсорбером, связывая взвешенные частицы.
- Бурлящая смесь ила и стоков попадает в третий отсек — вторичный отстойник (В), перекачивает их эрлифт рециркуляции (4) через емкость в виде перевернутой пирамиды. Здесь происходит отделение очищенной воды от активного ила.
- Отделенный от жидкой составляющей ил поступает в отсек стабилизации (Г), а осветленные воды сбрасываются за пределы станции через выходную трубу устройства (9).
Станция, за исключением плановых осмотров и очистки, не требует участия пользователя — все процессы протекают в автоматическом режиме. Очищенную воду можно сливать в грунт, поглотительный колодец, сточную канаву, использовать для полива.
Галерея изображений
Фото из

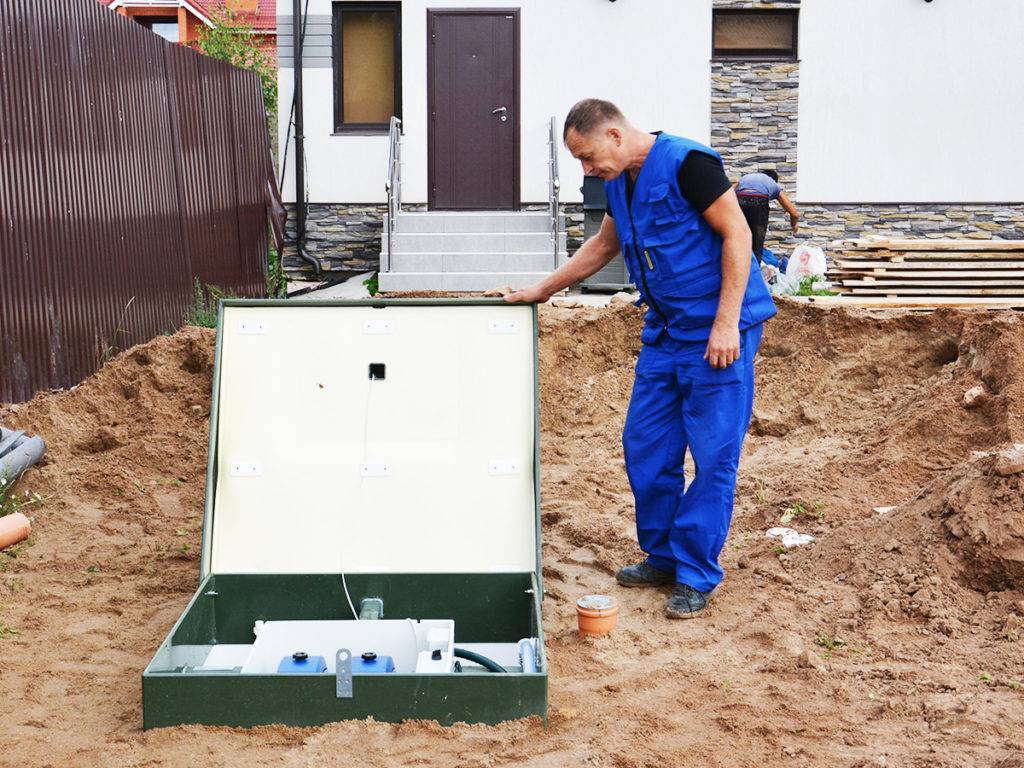

Визуальный осмотр и оценка технического состояния канализационной станции должно проводиться один раз в неделю
Один раз в квартал, период, равный трем месяцам, для обеспечения нормальной работы септика производится очистка насосов эрлифтов и тщательная промывка форсунок
Согласно срокам эксплуатации мембран компрессорных агрегатов, их замена производится раз в два года
Нерастворимый минеральный осадок, оседающий на дно приемной камеры и аэротенка очищают раз в пять лет

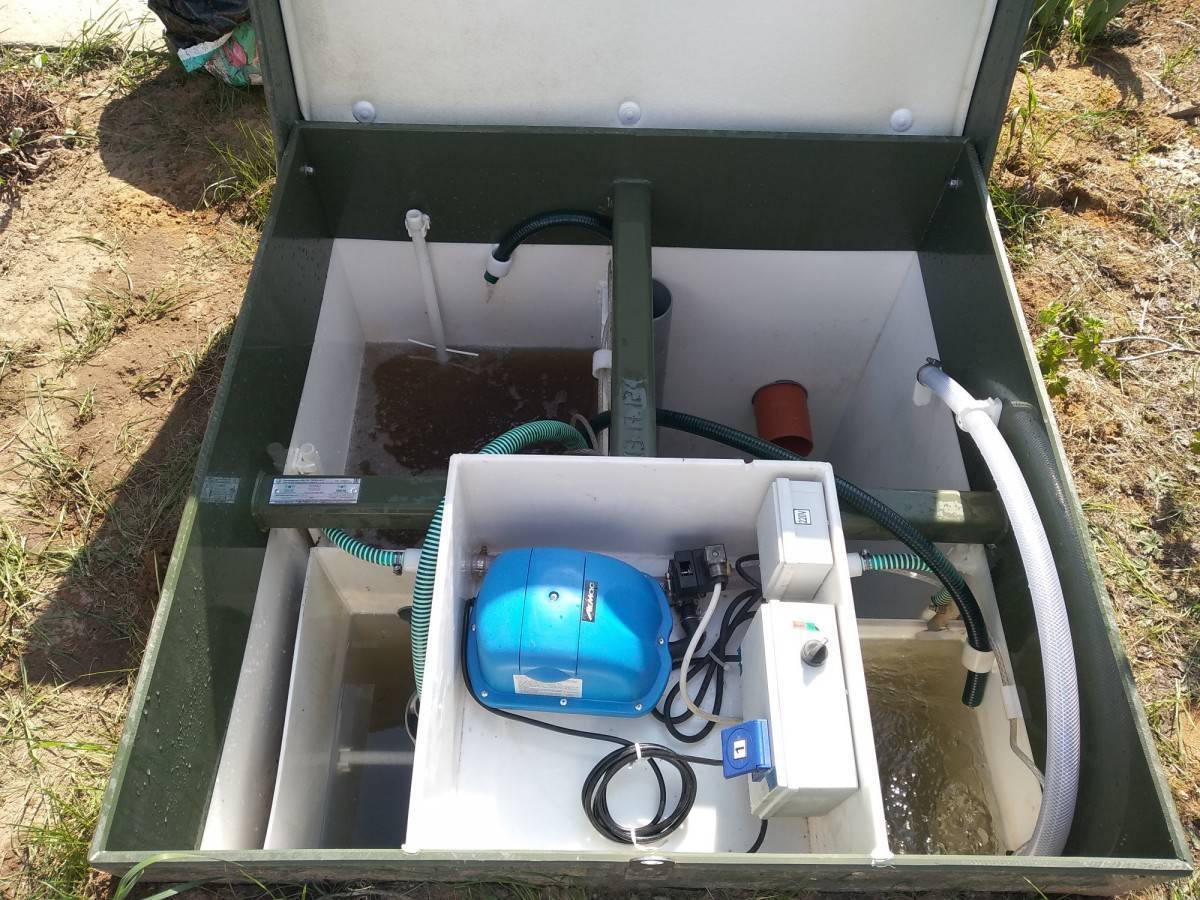

Визуальный осмотр станции
Очистка эрлифтов и промывка форсунок
Компрессор септика и запасные части
Дренажный насос для откачки осадка
Фаза обратного цикла (рециркуляция)
Если в систему поступает недостаточное количество стоков для ее непрерывной работы, то установка работает в режиме рециркуляции. Как только уровень в первом отсеке (А) достигает установленного минимального значения, срабатывает переключатель-поплавок (10). Переключатель действует на электромагнитный клапан, и стоки повторно проходят весь процесс очистки.
Режим рециркуляции происходит в такой последовательности:
- В приемном резервуаре (А) проходит аэрация стоков.
- После аэротенка (Б) стоки перекачиваются в отсек стабилизации активного ила (Г). Там осадок разделяется на фракции.
- Старый и тяжелый ил опускается на дно камеры (Г), а легкий, вместе с осветленными стоками направляется обратно в первую камеру (А).
Как только зеркало воды в уравнительном резервуаре (А) достигает максимума, система переключается в режим прямой непрерывной очистки.
Считается нормой, если на протяжении суток жидкие отходы проходят 5 циклов очистки. Чтобы установка могла работать в режиме рециркуляции не следует ее перегружать
Как понять, что УОСВ «Топас» исправно?
Правильно работающее устройство очистки сточных вод дает на выходе воду, которая чиста на вид и не издает резких неприятных запахов.
Если из Вашей очистной станции выходит мутная вода, это значит, что:
- Она недостаточно очищена. Вероятно, Вы недавно приобрели УОСВ «Топас», и оно еще не накопило достаточно ила, чтобы осуществлять полноценную очистку. При обслуживании минимального количества людей, оно накопит весь нужный для работы ил примерно за месяц.
- Что-то не так со сточными водами, попавшими в устройство. Например, у них снижен показатель кислотности, они подверглись резкому падению температуры или загрязнению химическими бытовыми веществами (стиральным порошком, хлорным отбеливателем, средством для мытья посуды). В этой ситуации проблема мутных стоков быстро разрешится сама.
- Если Вы постоянно наблюдаете мутные стоки на выходе, это означает, что УОСВ хронически перегружено, либо что туда было разово сброшено слишком большое количество стоков, либо что произошла разгерметизация воздушной сети или поломка компрессоров, в результате чего в септике не хватает кислорода.
Для дополнительной проверки работы септика можно взять пробу очищенной воды, выходящей из него.
Топас не работает, ничего не бурлит
Решение Проверьте наличие электроэнергии в доме, удостоверьтесь, что автоматический выключатель, отвечающий за септик, находится во включенном состоянии. Если септик у вас подключен в розетку – проверьте подключение и работоспособность розетки.
Проверьте наличие напряжения на входе в блок управления, возможно поврежден кабель, идущий от дома до очистной станции. Осмотрите клеммную колодку в блоке управления на предмет окислов, незатянутых контактов. Проверьте работу кнопки включения с помощью мультиметра. «Прозвоните» розетки компрессоров. При работе соблюдайте технику безопасности.
В чем заключается обслуживание септика?
Канализационная система Топас, как и другие устройства, нуждается в регулярном контроле, иначе сточные воды будут с трудом проходить через фильтры, их очищение станет недостаточным. В худшем случае может возникнуть аварийная ситуация, и тогда понадобится ремонт системы. Чтобы избежать негативных последствий, рекомендуется выполнять следующее:
- Каждые 3 месяца устранять излишки ила, прочищать форсунки, эрлифты и фильтры от загрязнений крупных фракций, а также избавляться от мусора, который не перерабатывается септиком.
- Очищать воздухофильтры компрессора 1 раз в год.
- 2 раза в год заменять фильтры в компрессоре.
- Примерно 1 раз в 5 лет очищать дно приемной камеры и аэротенка.
- Заменять аэраторы 1 раз в 15 лет.
Если нет желания самостоятельно выполнять очистные работы автономной канализации, то можно обратиться в специализированную компанию, которая занимается обслуживанием септиков Топас. С ней можно заключить договор и без напоминания специалисты будут приезжать на участок для плановых мероприятий
Важно отметить, что большинство компаний, которые продают автономные канализации, дополнительно предлагают оформить договор для регулярного обслуживания септика
Чистка септика топас своими руками
Чтобы почистить очистительное устройство от загрязнений, не обязательно вызывать специалистов, работой можно справиться самостоятельно, сэкономив на профессиональном обслуживании.
Подробнее о процессе расскажут опытные мастера.
Перед чисткой нужно отключить электропитание компрессора и подождать, пока ил осядет на дно.
Чтобы убрать основные загрязнения из стабилизатора, нужно открыть крышку септика, завести на дно шланг, второй конец направить в сточную канаву или другой приемник. Удалять излишки ила можно не более, чем на половину от объема, иначе система не сможет функционировать. После этого откаченный объем заполняют чистой водой и производят запуск компрессора.
Чтобы очистить фильтры септика, нужно отключить электрическое питание, затем отсоединить шланги аэролифтов от форсунок. Аэролифты извлекают из колодца и промывают струей воды под давлением. Таким же образом поступают с приемником твёрдых отходов. Затем соединяют шланги в обратной последовательности и запускают механизмы.
Принцип действия септика «Топас»
Процесс работы аппарата не сложный. Приемная камера принимает воду из канализации. Здесь происходит удаление крупных частиц. С помощью струйного насоса (эрлифта) вода помещается в резервуар (аэротенк), где находятся активные бактерии. Они и уничтожают загрязнения, которые не отфильтровала приемная камера. Роль фильтра выполняет ил, он всасывает в себя всю грязь из воды. Ил с водой попадает в пирамиду, где оседает на дно, а чистая вода двигается дальше. Он может работать конкретный срок действия, и его нужно периодически менять. Бывший в употреблении ил – прекрасное удобрение для огорода.
Особенности установки септика «Топас»
Монтаж системы не отличается сложностью, но от правильной установки зависит долговечность работы септика. Потому эту работу лучше доверить профессионалам. Таким образом, вы сэкономите время и получите гарантию на обслуживание и ремонт. При проведении монтажных работ необходимо строго придерживаться инструкции. Учитывайте, что вырытый котлован должен быть больше своих размеров на 20 см. В местах изгиба желательно вмонтировать колодцы для ревизии системы на случай засора труб. Их можно легко прочистить. Расстояние от дома до системы – не ближе 5 м. Это делается в целях предотвращения повреждений фундамента. Используйте материалы с низкой теплопроводимостью, такие как стекловата, пенопласт, керамзит. Позаботьтесь о надежной герметизации соединений труб. Правильный монтаж – гарантия бесперебойной работы септика «Топас».
Рекомендовано к прочтению: Как сделать биосептик своими руками
Если вы выбираете септик для дачного участка, то учите, что стоков будет немного, и потому лучше поставить накопительную систему из пластика, полиэтилена или стеклопластика. Когда возникнет необходимость откачки септика, то специальный датчик заранее подаст сигнал. Если вы правильно выберете объем, то сведете к минимуму обслуживание емкости для накопления. Во избежание образования твердых осадков, можно добавлять специальные биопрепараты. Для владельцев домов с большими земельными участками подойдет септик «Топас» с анаэробным сбраживанием. Это резервуары с тремя рабочими камерами, внутри которых отстаиваются стоки, осадок подвергается брожению и впоследствии разлагается. При желании сократить время очистки, можно использовать бактерии.
Для густонаселенных районов с небольшими участками земли необходимы станции глубокой биологической очистки. Почти все модели септика «Топас» компактны, имеют большую производительность при относительно небольшом весе.
Ремонт и обслуживание: полезные советы
Любая конструкция требует систематического обслуживания, и септик «Топас» – не исключение. Уход за системой отличается простотой и доступен даже неопытному пользователю. При разработке проекта септика «Топас» учитывалось, что владелец сможет самостоятельно:
- осмотреть работу системы;
- визуально оценить чистоту воды;
- удалить ненужный ил из приемной камеры с помощью эрлифта или дренажного насоса;
- заменить мембрану на компрессоре;
- очистить резервуар сбора непереработанных частиц.
Все эти манипуляции необходимо проводить 3-4 раза в год. Извлекать и очищать фильтры нужно 1 раз в месяц, а заменять аэрационные элементы 1 раз в 12 лет.
Для ухода за системой септик «Топас» необязательно вызывать ассенизационную машину. можно проводить обслуживание самостоятельно. Чтобы удалить ил из очистного сооружения, нужно удалить шланг откачки, ослабить крепление, снять заглушку, и только тогда откачать его в соответствующую емкость. Затем нужно долить воды в отстойник до нормального состояния.
Рекомендовано к прочтению: Установка септика в частном доме
- Во избежание переполнения приемной камеры септика при отключении электричества уменьшите сброс воды.
- Не применяйте средства с другими антисептиками, это приведет к отмиранию бактерий и потере работоспособности системы «Топас».
- Вовремя откачивайте переработанный ил, иначе он загустеет и нарушит работу установки.
- В случае выполнения всех требований инструкции по эксплуатации септика «Топас», система очистки будет служить вам долго, качественно выполняя свои функции.
Способы водоотведения
Для правильного выбора автономной канализации все модели септика «Топас» дополнительно разделены на две большие категории по способу водоотведения:
- Самотечный способ.
- Принудительный способ.
Самотечный способ предполагает выброс очищенных стоков из отводящей магистрали свободно по проложенной под уклоном трубе:
- в дренажный или поглощающий колодцы;
- на рельеф (в придорожную канаву, кювет, на грунт);
- в коллектор ливневой канализации.
А – высота станции (стандартная станция с самотечным водоотведением – 2,5 м, с принудительным водоотведением – 2,6 м. Станции лонг – 3,1 м),
В – глубина заложения подводящей трубы от уровня земли до низа трубы (для стандартной станции с самотечным водоотведением от 45 до 85 см, с принудительным водоотведением от 55 до 95 см. Существует возможность нарастить горловину станции на 0,2 м без перехода на лонг. Диапазон врезки в этом случае от 65 до 105 см. Станции лонг от 105 до 145 см).
Принудительный способ необходим, если очищенные стоки из станции не могут сбрасываться самотеком по причине контруклонов. В этом случае очищенная вода выбрасывается с помощью дренажного насоса, смонтированного в специальную накопительную емкость внутри септика. В маркировке станции присутствуют буквы Пр, что означает «принудительно».
Порядок действий для заказа (выезд инженера на место, эскизный проект, монтаж)
В простых случаях техническое задание для составления сметы можно сформулировать по телефону, если:
- расстояние от дома до точки сброса очищенной воды небольшое;
- очевидны уклоны участка;
- известен характер грунтов;
- известен уровень грунтовых вод;
- известна глубина вывода канализационной трубы из дома.
В этом варианте, возможно, составить смету за 5-10 минут в пределах одного телефонного общения. Удобнее, если Вы сформулируете Вашу задачу в виде небольшого запроса по электронной почте с указанием перечисленных данных.
В более сложных ситуациях, если не известны способ водоотведения очищенных стоков, местоположение очистного сооружения, уровень грунтовых вод, глубина заложения коммуникаций и установки дополнительного оборудования (при технической необходимости), то для расчета итоговой стоимости канализационной станции необходим предварительный выезд специалиста на участок.
Если у вас остались вопросы или сомнения при выборе очистного сооружения для загородного дома, то вам поможет наш инженер, который приедет в удобное для вас время. Наш специалист поможет определить нужную модель оборудования, ответит на все интересующие вопросы по монтажу и дальнейшей эксплуатации оборудования.
Операции по обслуживанию
Разберемся, как своими руками произвести обслуживание установки. Выполнять эту операцию рекомендуется каждые три месяца. Если не производить своевременную откачку, то излишки ила со временем начнут забивать трубки воздушных насосов, что приведет к остановке станции. Для восстановления работы потребуется серьезный ремонт.
Откачка с использованием штатного насоса
Для проведения очистки отстойника можно использовать встроенный воздушный насос, работа проходит так:
- необходимо на некоторое время прекратить поступление жидкости в септик, чтобы дать возможность жидкости отстояться;
- снимается крышка с установки;
- шланг, закрепленный вверху камеры стабилизатора ила, необходимо снять с фиксирующей клипсы. Со шланга нужно снять заглушку и опустить шланг в ведро или иную подходящую емкость;
- активируется насос, теперь осталось только ждать, когда будет откачена большая часть осадка.
Если обслуживание станции проводится нерегулярно, донный осадок может спрессоваться, что затрудняет очистку. В этом случае, до начала откачки необходимо постараться приподнять осадок, скопившийся в нижней части камер и измельчить его. Сделать это можно при помощи достаточно длинной палки.
После завершения очистки необходимо заполнить камеры обычной водой, после чего закрывается крышка и оборудование включается в сеть.
Очистка фильтров
При проведении откачки нужно обязательно очистить фильтр, установленный между камерами для задержания крупных включений. Установлен этот фильтр в приемнике и внешне напоминает полую трубку, в нижней части которой расположено несколько рядов отверстий.
Засорение этих отверстий приводит к снижению скорости фильтрации, поэтому очистку нужно проводить каждые три месяца. Процесс выполнения работы своими руками:
- отключить питание и подождать немного, чтобы вода отстоялась;
- открыть крышку, пометить шланги воздушных насосов цветными маркерами, чтобы впоследствии не перепутать;
- снять шланги, если не получается их снять легко, нужно прогреть место стыка строительным феном;
- вынуть фильтр, установленный в приемной камере, и трубки, идущие от компрессора;
- очистить их от загрязнений;
- выполнить сборку и включить установку.
Промывка камер
Со временем на стенках камер септика образуется налет из жира и грязи. Периодически стоит удалять эти отложения, чтобы не снижалось качество очистки. Данную операцию, как правило, совмещают с откачкой излишков осадка. Порядок выполнения этой работы своими руками следующий:
- отключить септик;
- используя фекальный насос откачать содержимое из отсека-приемника;
- извлечь фильтр, задерживающий крупные включения (его тоже нужно будет промыть);
- внутренние стенки камеры обрабатывают, подавая воду струей под давлением (удобно использовать автомойку);
- производится установка демонтированных ранее деталей, камера наполняется водой;
- септик запускается в работу.
Чтобы аэробный септик работал без сбоев, необходимо регулярно проводить обслуживание Топас. Мероприятия заключается в откачке излишков биологического осадка, промывке фильтров и трубок воздушных насосов. Все операции можно проводит самостоятельно, без привлечения специалистов, ничего сложного в этой работе нет.

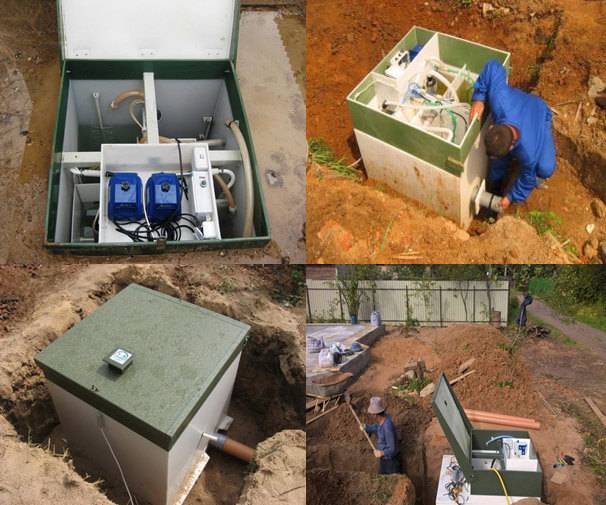

Установка септика
Монтаж септика можно разделить на шесть основных стадий, которые мы рассмотрим подробнее на примере модели Топас 5.
Стадия 1: подготовка места
Септик Топас инструкция предусматривает устанавливать на расстоянии не менее 5 метров от фундамента дома. Эта рекомендация продиктована нормами СЭС. После того, как место определено вырывается котлован. Его размеры определяются в зависимости от модели септика. Топас 5 имеет размеры 1000х1200х1400 и для него котлован должен быть 1800х1800х2400. После того, как он вырыт, требуется сделать опалубку.
Подготовка котлована
Стадия 2: установка септика
Далее в котловане необходимо организовать песчаную подушку. Для этого его дно засыпают песком на 15 см. Таким образом, после установки септик будет подниматься над поверхностью грунта также на 15 см. Это требуется для удобства эксплуатации очистительной системы в весенний сезон и предотвращения её повреждения. В противном случае, если септик установлен на одном уровне с грунтом, весной во время таяния снега аэрационная станция может быть затоплена. Как правило, вода попадет внутрь через вентиляционные отдушины или верхнюю крышку. В этом случае компрессоры, а иногда и вся система в целом, могут перестать функционировать.
Спуск станции в котлован
Совет от профессионала:
Выбирать модель очистительной станции необходимо с учётом уровня залегания грунтовых вод. Если он сильно приближен к поверхности, то предпочтение следует отдавать разновидностям с маркировкой ПР. В таких системах предусмотрен принудительный отвод очищенных вод, который осуществляется посредством встроенного насоса.
Септики для загородного дома Топас (5 и 8), можно установить в котлован вручную. Никакой спецтехники при этом не требуется, в отличие от других моделей данных систем. Через специальные отверстия, которые расположены на рёбрах жёсткости, продевается канат, и станцию опускают в котлован.
Стадия 3: организация канализационной системы
Для монтажа канализационной системы используются трубы ПНД, диаметр 110 мм. Глубина уровня врезки трубы в септическую установку – 70-80 см относительно верхнего уровня земли. Для станций модели Long глубина варьируется от 120 до 140 см. Уклон канализационных труб зависит от диаметра трубы:
- при 100 мм – 1-2 см на метр;
- при 50 мм – 3 см.
Подключение отводящих и подводящих магистралей
Если врезка трубы делалась на удалении 70 см относительно верха, то на расстоянии от дома 10 м высота выходящей из дома трубы должна составлять 50 см от земли.
Стадия 4: герметизация установки
Во внешнем корпусе станции необходимо просверлить отверстия для канализационной трубы. Для этого рекомендуется использовать регулируемую коронку (диаметр 103-100 мм). При этом регулировка должна составлять 105-108 мм. Выполнять герметизацию желательно руководствуясь инструкцией.
В комплектацию станции входит специальный полипропиленовый шнур, при помощи которого патрубок, помещенный в отверстие, припаивается к нему. Для этого используют строительный фен с соответствующей насадкой. После того, как патрубок надёжно прикреплён, к нему подсоединяется канализационная труба.
Выравнивание очистной станции
Совет от профессионала:
Перед герметизацией стоит выровнять установку при помощи строительного уровня.
Стадия 5: обеспечение источника питания
Поскольку система функционирует от электричества, то монтаж септика Топас предусматривает проведение к нему электропитания. Для этого применяют кабель ПВС (сечение 3х1,5). Его располагают в гофрированной трубе, предназначенной для земляных работ, и кладут около канализационной трубы.
Кабель подводится к установке через специальный вход и подсоединяется к клеммам. В доме он подключается к распределительному щитку посредством обособленного автомата 6-16 А.
Стадия 6: нормализация давления
Заключительный этап – выравнивание давления на внешние поверхности станции при её обсыпке. Это необходимо с целью компенсировать давление на её корпус. Наполнение установки водой и обсыпка осуществляются одновременно и в одинаковых количествах. Станция заполняется водой на треть и аналогично на треть засыпается. Процесс повторяется до тех пор, пока станция не будет погружена в грунт до требуемого уровня.
Обсыпка станции и наполнение водой осуществляются равномерно
Ответы на вопросы
Как часто надо чистить септик «Топас» 4 при постоянном проживании двух пользователей?
Независимо от количества жильцов устройство подлежит ежеквартальному обслуживанию штатными средствами (предусмотрены комплектом поставки) или ежегодной очистке дренажным насосом. Объем активного ила для «Топас» 5 составит 30-60л. Биомасса не имеет запаха, служит отличным удобрением для садово-огородных культур.
Нужно ли покупать бактерии после обслуживания септика «Топас»?
Нет, бактерии докупать не нужно. Микроорганизмы содержатся в воздухе, насыщаемом очищаемую воду. Процесс самостоятельного возобновления колоний микроорганизмов занимает 10-12 дней.
Сколько стоит обслуживание септика «Топас»?
Обслуживание септиков «Топас» бывает годовым, сезонным, разовым. Первый вариант включает ежеквартальное проведение полного комплекса мероприятий, сезонный – 2 раза в год. Стоимость обслуживания устройства определяется объемом станции, диапазон цен 6000-35000 рублей. Разовый сервис оценивается, согласно акту выполненных работ.
Правила эксплуатации
Чаще всего, причиной аварийной остановки станции является нарушение правил эксплуатации. Чтобы впоследствии не пришлось проводить внеплановый ремонт, необходимо, чтобы все члены семьи знали правила пользования канализацией.
Какие же действия могут привести к тому, что придется производить внеплановый ремонт станции? Чаще всего, проблемы возникают в том случае, если в септик попадают предметы, которые не могут быть переработаны или могут повлиять на работу оборудования. Запрещено сбрасывать:
- едкие вещества – кислоты, растворители и пр.;
- вещества, которые могут привести к гибели бактерий – большое количество хлорки, раствор марганцовки, антибактериальные средства (лекарства);
- предметы, которые не могут быть переработаны в септике – ткани, полимерные материалы, резиновые изделия и пр.;
- очистки грибов, овощей, остатки готовой пищи;
- острые предметы – осколки стекол, кусочки проволоки и пр. Эти вещества могут повредить шланги воздушных насосов и станции потребуется срочный ремонт.
