Бутовый фундамент своими руками: пошаговая инструкция

Арматура для фундамента с бутовым камнем

После укладки первого ряда камней начинается установка арматурного каркаса, аналогичного каркасу в бетонных фундаментах: арматура вяжется в два слоя на протяжении всего фундамента, внахлест до 50 см. На углах желательно вязать согнутую Г-образно арматуру. Диаметр арматуры нужно выбирать в зависимости от высоты будущей постройки. Для одно-двухэтажного дома достаточно диаметра 10 мм. Арматура вяжется на вертикально устанавливаемые пруты. Расстояние вертикальных арматурин (стоек) друг от друга не должно превышать двух метров. Если арматура будет мешать стоять камнекладчику в траншее, то ее нужно будет вязать поэтапно: сперва уложив камнями траншею до середины, затем нужно будет привязать новые две арматурины на все стойки и продолжить укладку камня почти до верха траншеи. Затем арматура вяжется последний раз — верхние две арматурины на все стойки. Таким образом, в целом получается, как минимум, три горизонтальных ряда по две арматурины в каждом. При виде сверху каждые две арматурины бутового фундамента любого ряда образуют в целом два слоя — передний и задний (или фронтальный и тыльный).

Все укладываемые камни должны осаживаться кувалдочкой до полного утопления их в растворе и упирания в нижележащие камни. При этом не следует забывать о правилах перевязки камней. То есть, по возможности все вертикальные швы ниже уложенных камней должны перекрываться вышележащими камнями.

Бутовый фундамент своими руками

Технология строительства бутового фундамента своими руками без специалистов и дополнительной техники является следующей.

Обустройство траншеи

Первым этапом на местности обозначьте контуры будущей траншеи. Делайте это при помощи деревянных колышков и натянутых между ними веревок. Ширина траншеи должна быть шире будущих стен на пятнадцать сантиметров. Приступив к процессу копки траншеи, понаблюдайте и определите степень рыхлости почвы, её состав. В случае значительного осыпания грунта со стен траншеи, соорудите временную опалубку из досок либо иных подручных материалов.

Для начала выкапываем траншею и по необходимости выставляем опулубку

После осуществления заливки эти доски можно будет удалить. В зависимости от климатической зоны глубина траншеи может быть различной. Однако она должна превышать уровень промерзания грунта, а потому, как правило, глубина траншеи составляет не менее полутора метров. Возможно, в некоторых конкретных ситуациях для проведения землеройных работ потребуется привлечь экскаватор.

Подготовка подушки

В подготовленной траншее первым слоем окажется песчаная подушка. Уложите песок на дно траншеи в два слоя, высотой примерно тридцать сантиметров. Затем сверху толщиной в несколько сантиметров просыпьте мелкий щебень. Далее пролейте сверху водой и утрамбуйте подушку.

Для более качественного результата рекомендуется увлажнять и утрамбовывать каждый слой отдельно.

Фундамент из бута не требует произведения монтажа гидроизоляционного слоя, но при желании можете использовать листы рубероида или его аналоги.

На дно траншеи укладываем и трамбуем песчаную подушку

Укладка

Природные булыжники с максимально плоскими горизонтальными поверхностями уложите в первые ряды. Они должны стать прочной опорой, куда уложатся последующие камни для основания, а затем и стены здания.

Укладка камня в траншею

Ровные камни первых слоёв с силой вдавливайте в песчаную подушку до тех пор, пока они не станут неподвижными, т. е. перестанут качаться и поддаваться. Это также означает, что подушка плотно спресована, лишена пустот, проёмов и иных нежелательных образований, которые ухудшают прочностные качества всей конструкции и основания.

Камни направляйте вдоль земляной выемки для лучшего распределения нагрузки. Ни в коем случае не укладывайте камни поперек, это крайне не рекомендуется делать. В случае, когда в партии строительных материалов нет подходящих экземпляров, используйте молоток, кирку и зубило. При помощи этих инструментов и примерив на себя роль камнетеса, скорректируйте имеющиеся экземпляры для достижения необходимой формы.

Далее в процессе укладки камней так или иначе начнут образовываться различные дефекты в виде углублений, проёмов, пустот и т. д. В таком случае поработайте трамбовкой, а также добавляйте больше мелкой гальки и щебня для ликвидации нежелательных пустот. Дополнительно воспользуйтесь кувалдой для достижения наилучшего результата. Завершающим действием на данном этапе, осуществите заливку слоя бетонного раствора, который приготовили в классических пропорциях.

Заливка бутобетонного фундамента

Укладка следующих рядов

Как уже упоминалось в предыдущем пункте, осуществите заливку первого слоя на уровень тридцать-сорок сантиметров от дна траншеи. По подобному принципу осуществляйте укладку и заливку каждого ряда. При этом, все последующие слои монтируйте непосредственно в ещё не застывший раствор предыдущего ряда. Периодически осуществляйте перевязку швов.

Армирование. Дополнительная стабилизация и усиление бутового фундамента, никогда не будут лишними, особенно для конструкции большой высоты

Для этой цели используйте арматуру либо проволоку, особенное внимание уделяйте последним слоям конструкции

Как сделать бутовый фундамент своими руками

Работы по возведению делятся на несколько циклов, каждому из которых нужно подойти с ответственностью:

• отрывка котлована и уплотнение основания;
• кладка ниже уровня земли;
• кладка выше уровня земли;
• гидроизоляция и засыпка фундаментов.

Каждый этап имеет свои особенности.

Земляные работы

Избежать данного этапа позволяет лишь устройство здания на винтовых сваях.

Перед началом работ на местность выносят разметку осей или расположения ленты фундамента.

При наличии в здании подвала котлован устраивают под всю площадь здания. Если подвал не предусмотрен, вырывают траншеи под стены. Ширина траншеи принимается больше, чем ширина фундамента по обрезу, так как бутовая конструкция имеет трапециевидную форму в разрезе, то есть утолщается снизу.

Для определения глубины отрывки котлована необходимо знать глубину промерзания грунта. Она приводится в нормативных документах для каждого типа местности.Грунт вынимают на 20-30 сантиметров ниже промерзания. На этой дополнительной глубине укладывают подушку из крупнозернистого песка, которая образует ровное основание и играет роль дренажа.

Удаленный грунт оставляют неподалеку, он понадобится на завершающем этапе работ.

Необходимые инструменты и материалы:

• экскаватор или специальные машины для разработки грунта, при большой глубине залегания фундаментов;
• лопата для доработки грунта;
• доски для укрепления стенок котлована или траншеи;
• песок крупнозернистый для песчаной подушки;
• вода для проливки песка при уплотнении;
• полиэтиленовая пленка, укладываемая поверх песчаной подушки для предотвращения попадания влаги в фундамент.

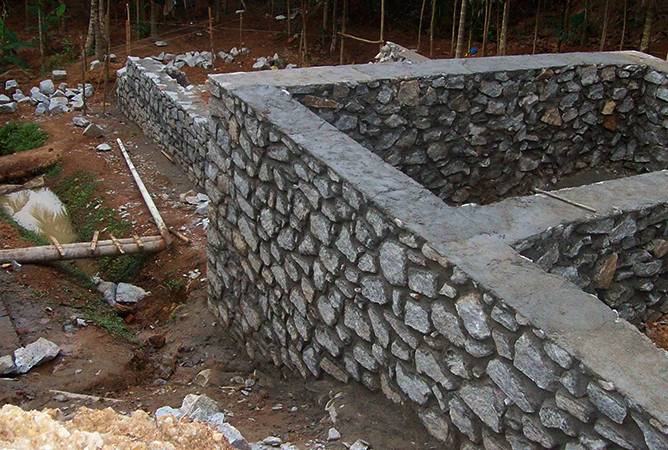

Кладка стен фундамента

Снизу укладывают самые крупные камни. Второй ряд кладется с обеспечением перевязки, то есть верхний камень опирается на два нижних. Перевязку обеспечивают как в продольном, так и в поперечном направлении.

В качестве связующего состава для камней используют цементно-песчаную смесь. При приготовлении на три части песка используют одну часть цемента. Пустоты между камнями заполняют щебнем с «тощим» бетоном жидкой консистенции.

Кладка выше уровня земли выполняется из самых ровных камней. Обычно высота цоколя составляет 50-60 сантиметров. Необходимо такое же обеспечение перевязки, как и при укладке нижних слоев.

Инструменты и материалы для выполнения работ и их примерная стоимость:

• бут – от 500 рублей за тонну;
• цементно-песчаный раствор – от 2800 рублей за кубометр;
• щебень и бетон марки М100. Цена за щебень составит от 300 рублей за метр кубический, а на бетон от;
• кельма и растворная лопата. В сумме обойдутся в 200-300 рублей;
• отвес, шнур-причалка и строительный уровень для контроля вертикальности и горизонтальности кладки. Отвес можно сделать самостоятельно. Цены на строительный уровень начинаются от 1300 рублей;
• прямоугольная и остроносая кувалды для разбивки и сколки камней, обе можно приобрести за 1000 рублей. Существуют двухкомпонентные кувалды, способные заменить сразу и прямоугольную, и остроносую, цена от 500 рублей.

Рассчитать необходимый вес бутового камня несложно: достаточно объем умножить на плотность. Нужный объем определяют, перемножив длину стен фундамента на их толщину и на глубину залегания. Плотность камня от 1800 килограмм на метр кубический.

Расход раствора составляет 0,3-0,4 кубометра на 1 метр кубический кладки.

Закончив кладку, засыпают пазухи грунтом, оставшимся после отрывки котлована. Работу производят послойно, тщательно уплотняя каждый слой. Поверх засыпанного грунта устраивают отмостку на влагостойком основании. Она устраивается вдоль всего периметра здания и может быть выполнена из бетона, асфальта, брусчатки или тротуарной плитки.

После засыпки пазух выполняют гидроизоляцию стен. В отличие от всех остальных ленточных фундаментов, бутовый камень не требует вертикальной защиты, что уменьшает трудоемкость и снижает затраты на материалы.

От попадания излишней атмосферной влаги фундамент защищает отмостка. Для защиты материала наружных стен по обрезу конструкции выполняют горизонтальную гидроизоляцию. Для этого применяются рубероид, гидроизол или линокром, уложенные в два слоя. Эти материалы представляют собой основание, пропитанное вяжущим веществом. Самым дешевым вариантом станет рубероид, это кровельный картон с битумом. Линокром и гидроизол более современные материалы.

Рулон рубероида площадью 15 квадратных метров будет стоить от 300 рублей, цены на гидроизол начинаются от 35 рублей за метр квадратный, а на линокром от 55 рублей.

Качественно выполненные фундаментные работы способны обеспечить очень большой срок эксплуатации бутового фундамента, который прослужит нескольким поколениям.

Особенности скального грунта

Скальные грунты состоят из различных пород, которые имеют свои характерные особенности:

• Гранит. Этот популярный материал широко используют в строительстве и отделке различных сооружений. Обладает очень высокой прочностью и долговечностью.
• Песчаник. Порода представляет собой обмолочные зерна, которые связаны между собой минеральными веществами (преимущественно цементом). Имеет высокую пористость и широко используется в качестве стенового материала.
• Известняк. Порода, которая состоит из кальцита. Противостоит размыванию и деформациям.

Помимо этого, на стены фундамента, построенного на таком грунте, не действуют силы пучения. Это предотвращают движение фундамента и разрушение строения, которое в дальнейшем возникает при этом.

Конечно, несмотря на все это, скальные грунты обладают некоторыми недостатками. Профессионалы выделяют следующие минусы скальных грунтов:

• При строительстве понадобится использование специальной техники, что несколько повысит стоимость строительства.
• На таких грунтах невозможно соорудить строения с цокольным этажом и подвалом.
• Возможны проблемы при устройстве дренажной системы и прокладки коммуникаций.

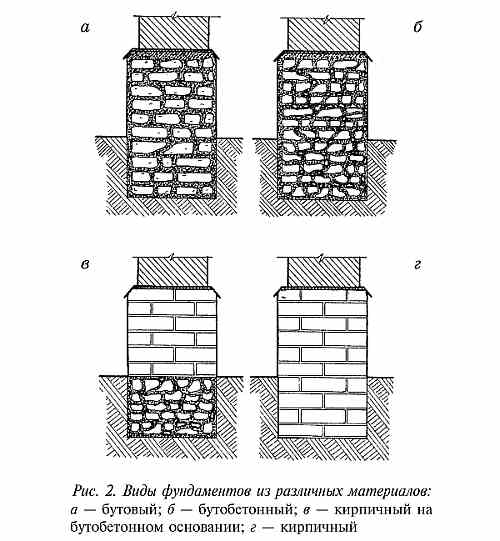

Как сделать бутовый или бутобетонный фундамент

При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.

Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.

Как сделать бутовый фундамент своими руками?

Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.

На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.

В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.

Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Устройство бутобетонного фундамента

Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.

Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.

Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:

Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.

Особенности строительства бутового фундамента

Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.

Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.

Цифрами обозначены: 1 — изоляция, 2 — бутовый камень, 3 — кирпичная кладка .

Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.

Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.

Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.

Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных. Они изготавливаются из различных материалов, поэтому не составит Читать.

Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.

Достоинства такой конструкции

Перед началом строительства, лучше всего познакомиться с положительными характеристиками. Из такого натурального материала можно возвести хороший прочный фундамент, а также он прекрасно подходит для частных застроек с огромной площадью. Среди главных достоинств отмечается:

• Экологичность. Такие камни считаются натуральными.
• Основание будет с долгим сроком использования и надежным, благодаря хорошей прочности.
• Фундамент износоустойчив и подойдет для построек любого размера. Про усиление здесь думать не стоит.
• Устойчивость к воздействию воды. Очень часто грунт может подтапливаться грунтовыми или талыми водами. Но это не страшно, потому что надо конструкция выдержит абсолютно всё.
• Камень обладает интересными характеристиками в структуре и поэтому не нужно дополнительно отделывать будущий элемент.
• Часто такие изделия есть возможность комбинировать с различными другими. Например, на поверхности используется кирпич, а под ней будет сделана конструкция из булыжников. Благодаря этому, вы сможете сэкономить на проведении всего процесса.
• Бутонабивной фундамент обладает хорошей прочностью и может стоять очень долго без ремонта. Тут отмечается ещё и хорошая морозостойкость, благодаря изначальному качеству такого камня.

Как правильно подобрать

Для выбора бутового камня следует обращать внимание на его прочность. Материал с высокой прочностью (40 МПа и выше) предпочтительнее низкопрочных вариантов (менее 10 МПа), потому как последние могут скалываться и дробиться. Приобретать следует камень без примесей: глины, хрупких горных пород и других материалов

Дополнительные компоненты снижают его прочностные характеристики

Приобретать следует камень без примесей: глины, хрупких горных пород и других материалов. Дополнительные компоненты снижают его прочностные характеристики.

Для фундамента подходит песчаник (ростовский с разводами). Он отличается от остальных разновидностей бутового камня своей плитовидной формой черного, серого или коричневого цветов. Такой вид камня предпочтительнее использовать для возведения фундамента, ведь из него будет проще соорудить любую конструкцию.

Размер бутовых камней для строительства варьируется от 20 до 50 см. Материал большего или меньшего размера усложнит процесс работ. Небольшие камни усложняют процесс кладки тем, что придется дольше подбирать и состыковать элементы конструкции. А бут большого размера придется передвигать с применением специальной техники.

При закупке бутового камня должны предоставляться сертификаты качества с необходимой документацией, в которой указаны технические характеристики материала и его порода.

Некоторые особенности строительства бутобетонного фундамента

Довольно трудно в процессе строительства будет происходить поиск бутового камня для строительства фундамента. Рекомендуем вам планировать постройку бутобетонного фундамента в том случае, если вблизи вашего участка строительства имеется каменное месторождение, от которого вы сможете без проблем доставить строительный материал.

При строительстве бутобетонного фундамента постарайтесь рационально организоваться расположение строительных материалов на стройплощадке. Переноска больших масс бутового камня с места на место вряд ли добавит вам удовольствия от строительства. Целесообразно раскладывать бутовый камень для строительства вдоль траншеи для фундамента.

Но не стоит размещать запас стройматериала непосредственно на обрезе траншеи. Такой подход может привести к возможным травмам. Разумно расположить запасы камня небольшими кучками примерно в 20 сантиметрах от обреза траншеи.

Также бутобетонные фундаменты являются довольно чувствительными к морозным зимам.

Камень в фундаменте может потрескаться и вызвать повреждение фундамента. Для предотвращения таких явлений бутобетонный фундамент необходимо тщательно утеплять и гидроизолировать. Такой подход также позволит вас создать полноценное обитаемое помещение внутри бутобетонной ленты фундаментного основания.

Застройщики, которые любят воплощать свои идеи самостоятельно, просто обожают бутобетон за то, что он имеет приемлемую цену и легок в использовании. Ниже мы приготовили для вас описание поэтапного строительства бутобетонного фундамента своими руками.

Как сделать бутовый фундамент своими руками?

Какого бы типа основание для возводимой постройки вы не выбрали в зависимости от грунтовых условий и ее веса, сделать его можно из различных материалов. На сегодняшний день для этого широко используются железобетонных блоки, монолитные жесткие железобетонные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, основания из кирпича, а также столбчатые конструкции из предварительно обработанных деревянных столбов, передающих вес сооружения на грунты основания.В слабых грунтах довольно часто возводят фундамент из бутового камня – так называемые бутобетонные фундаменты.Они выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.

Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором, заполняющим пустоты в кладке.

Первый (нижний) ряд кладется слоем 15-25 см с тщательным трамбованием кувалдой или трамбовкой с последующей заливкой всех пустот раствором.

Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.

Совет! Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.

Подготовительные и первичные работы

От плюсов и минусов переходим к непосредственно работам. Перед тем, как создавать фундамент из бута, его необходимо промыть. Здесь нужно запастись как временем, так и терпением. Можно только представить, как долго придётся отмывать каждый камень. Но без этого никак, ведь иначе бетонная смесь не свяжется с бутом так, как надо, а это может привести к разрушению основания.

Камни для будущего фундамента весом более 30 кг нуждаются ещё и в «плинтовании», то есть расколе на более мелкие части. Делается это так:

1. Карандашом метится линия раскола.
2. берётся капроновая верёвка и вдавливается в кусок мела.
3. намеленная верёвка протягивается над намеченной линией и резко опускается на камень. Так на поверхности остаётся чётко прочерченная линия.
4. На линию ставится зубило, загоняется молотком с помощью локтевых ударов. Далее инструмент ставится каждый раз под углом по отметке; бить по нему следует плечевыми ударами.

Ещё лучше, если по камню проходит шов, в который можно вставить зубило. Тогда бут раскалывается по трещине. Теперь переходим к созданию самого основания. Создание бутовых (как и любых других) фундаментов начинается с рытья траншеи или котлована (строго по правильно созданному плану, иначе усилия, которые и так немалые, могут оказаться напрасными). Чтобы потом всё совпало, нужно сначала сделать разметку на поверхности, и только потом делать выемку грунта.

Из природного камня можно создать не один тип основания. Мы же расскажем, как строится бутовый ленточный фундамент, поскольку такая конструкция популярнее остальных. Поэтому на данном этапе у нас произведено рытьё именно траншеи. Теперь на её дне нужно создать песчаную подушку. Засыпка песка осуществляется послойно, каждый слой тщательно утрамбовывается.

Не забудем упомянуть и о растворе. Для этого нужно взять свежий цемент М — 500 и в три раза больше песка. Консистенция должна напоминать сметану — тогда раствор хорошо проникает в швы.

Ленточный фундамент из бута: устройство и расчет

Глубину закладки основания рассчитывают с учетом максимальных минусовых показателей и особенностей рельефа территории. Чем ниже температура зимой, тем сильнее и глубже промерзает почва, тем, соответственно, глубже нужно закладывать бутовый фундамент.

Для одноэтажного дома из легких материалов (каркасные, деревянные дома) достаточно закладывать основание на глубину в 50 сантиметров, для 2-3-этажных зданий – до 1 метра, тяжеловесные постройки требуют фундамента глубиной 1.5-2 метра.

Ленточный фундамент делают на 20 сантиметров шире внешней стены и на 50 сантиметров шире стены внутренней. В соответствии с периметром будущего здания, шириной стен, глубиной закладки рассчитывают нужный объем камня. Если основание строят на сухой почве, глиняный раствор замешивают в пропорции 1:5, для влажного грунта понадобится цементно-глиняная смесь, приготовленная в пропорции 1:1:9 (цемент : глина : песок).

Преимущества

Положительные качества ленточного фундамента заключаются в следующих его параметрах:

• этот вариант наиболее просто изготавливать;
• при сооружении легких строений, оказывающих незначительную нагрузку на почву, лента является наиболее экономичным способом подготовки основания;
• такой тип конструкции без проблем удается утеплить, изолировать от насыщения влагой;
• эту конструкцию удобно выполнять из железобетонных блоков, максимально сокращая время строительства;
• ленточный фундамент прекрасно выдерживает значительные температурные перепады;
• основание доступно для самостоятельного изготовления, оно не требует привлечения посторонних мастеров;
• при монтаже ленты внутри грунта не требуется сооружать опалубку.
