Фундамент ТИСЭ: основные особенности и технология установки

Самостоятельное изготовление бура ТИСЭ

Аренда или приобретение фирменного инструмента для установки заборов ТИСЭ приводит к значительным финансовым затратам. Потому при частном строительстве застройщики зачастую пытаются сэкономить определенную часть бюджета.


Бур

Во время сооружения фундамента для забора по технологии ТИСЭ можно самому сделать бур для установки свай. Существуют две конструкции. С помощью первой буром ТИСЭ делается основная скважина, вторая требуется для увеличения подошвы.

Конструкция бура ТИСЭ имеет следующие основные части:

  • раздвижную штангу;
  • ручку;
  • грунтоприемник;
  • откидную лопату для увеличения подошвы.

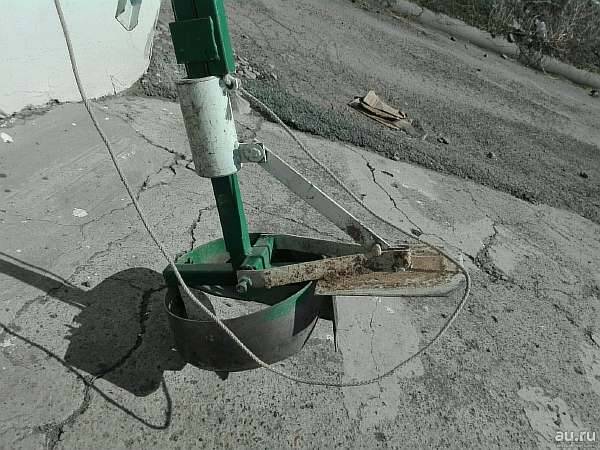

На фото изображен бур для фундамента ТИСЭ.


Бурение своими руками

Первый вариант бура

Чтобы сделать первую конструкцию бура ТИСЭ, будет необходим отрезок водопроводной трубы. Он должен быть приблизительно 20 см длиной и диаметром 25 см. На одной части отрезка трубы делают фаску, на второй к концу с помощью сварки закрепляется специальное дно.

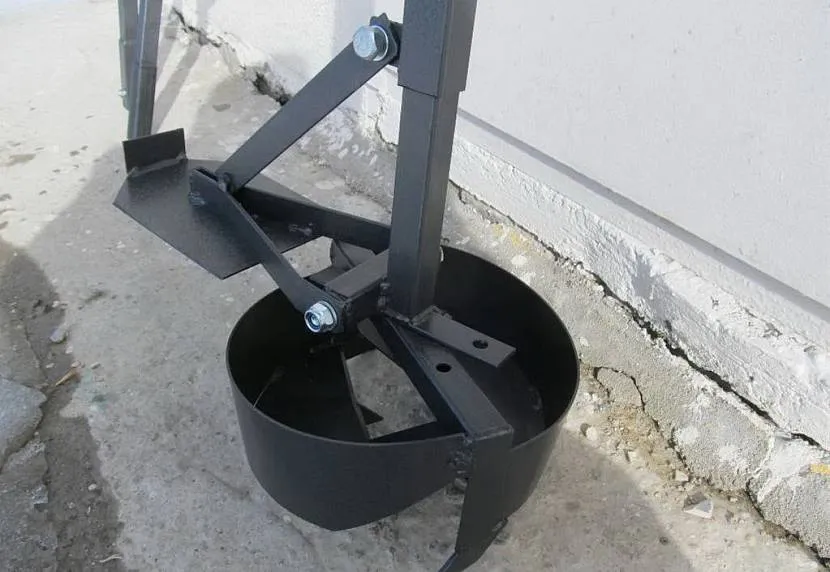

Нижняя часть бура ТИСЭ

Чтобы сделать дно, старый металлический круг от циркулярной пилы разрезается пополам на 2 части. Каждую часть выгибают в виде пропеллера и вырезают зубья высотой приблизительно 20 мм.

Слишком большой размер делать не советуют, так осложняется вращение бура. Зубья нужно заточить. На окончание трубы приваривается сверло большого диаметра, а также шнек из шайбы.


Вид сбоку

Для изготовления конструкции раздвижной штанги используются профильные трубы сечением 15х15 и 20х20 мм. Для усиления можно внутрь дополнительно установить трубу диаметром 12 мм.

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

  • отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
  • автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
  • снижение затрачиваемого времени на работы;
  • фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
  • возможность развести коммуникации даже в уже построенном доме;
  • Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

  • невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
  • сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
  • некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
  • фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

  • веса здания;
  • его эксплуатационной нагрузки;
  • нагрузки снежного слоя;
  • несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Буры

Для устройства буронабивной сваи применяют специальные ручные буры типа ТИСЭ-3Ф. Конструкция таких инструментов очень простая.

Телескопическая штанга длиной 1.4 метра. Наверх штанги устанавливается ручка. Дополнительно в комплекте идёт удлинитель 1.0 м. Для расширения низа скважины, между штангой и буром крепится на подвижном кронштейне плуг. Его отпускают на той глубине, где должно начаться расширение. К низу штанги крепится сам бур. У него 4 резца для разных направлений работы. Сам корпус бура является контейнером для сбора и выноса грунта. После разметки расположения свай, в месте бурения снимается дёрн. Затем, точно по центру будущей сваи, лопатой или специальным приспособлением (входит в комплект) выкапывается круглая ямка глубиной 0.15 м по диаметру бура. Снимаем со штанги плуг и сверху устанавливаем ручку. Выставляем начальную длину штанги. В её теле просверлено 3 отверстия для постепенного удлинения по мере увеличения глубины скважины. Если надо использовать удлинитель, то снимаете ручку, добавляете на штангу удлинитель и опять надеваете ручку. При бурении, по мере накопления грунта в контейнере, его поднимают, высвобождают и продолжают процесс

Во время работы особое внимание обращайте на вертикальность бурения, постоянно проверяйте по уровню. Диаметр сваи будет небольшой, а бетон на изгибающие нагрузки работает плохо. Свая может просто сломаться! Когда достигнете проектной отметки, приступайте к расширению низа скважины

Выкрутите на контейнере два болта. Установите и закрепите плуг. Здесь надо отметить, что плуг можно установить в три разные позиции. Для расширения низа на 400, 500 и 600 мм (смотрите в инструкции). Прикрутите к кронштейну верёвку и поднимите плуг в транспортное положение. Осталось опустить плуг в скважину, освободить верёвку и, проворачивая против часовой стрелки, расширить низ. Работать желательно вдвоём

Свая может просто сломаться! Когда достигнете проектной отметки, приступайте к расширению низа скважины. Выкрутите на контейнере два болта. Установите и закрепите плуг. Здесь надо отметить, что плуг можно установить в три разные позиции. Для расширения низа на 400, 500 и 600 мм (смотрите в инструкции). Прикрутите к кронштейну верёвку и поднимите плуг в транспортное положение. Осталось опустить плуг в скважину, освободить верёвку и, проворачивая против часовой стрелки, расширить низ. Работать желательно вдвоём.

Особенности технологии

Аббревиатура ТИСЭ расшифровывается как «технология индивидуального строительства и экология». Данная строительная методика была разработана и запатентована инженером Р.Н. Яковлевым, который, кроме самой технологии, создал также и специальный рабочий инструментарий – ручной бур с ножом особой формы.

Сваи-столбы

Данная методика является по своей сути гибридной, вобравшей в себя плюсы столбчатых и свайных технологий. Чисто технически она относится к буронабивным, так как возведение фундамента ТИСЭ производится при помощи заливки бетона в заранее пробуренную скважину.

Отличительной особенностью сваи ТИСЭ является то, что она имеет своеобразную конструкцию с расширением в её нижней части. Подобного расширения не имеют другие сваи, предназначенные как для забивки, закрутки, так отливаемые по буронабивной методике. Данное расширение-подошва играет роль опорного основания и сближает сваю Яковлева с опорой столбчатого фундамента. Оно увеличивает площадь опоры каждого столба, уменьшая тем самым показатели удельного давления постройки на грунт.

Устройство фундамента ТИСЭ

Из-за того, что устройство опор производится исключительно с помощью мускульной силы человека, они обладают ограниченной несущей способностью. На нём не рекомендуется устанавливать чересчур массивные постройки – кирпичные дома или здания из монолитного железобетона.

Отлично подходит фундамент ТИСЭ для каркасного дома, также на нём можно установить гараж, баню или иное не слишком массивное строение. Помимо распределения давления веса здания на грунт, подошва сваи играет также роль своеобразного якоря.

Область применения

Строительство фундамента ТИСЭ

Данные преимущества свайного фундамента ТИСЭ и определяют область его использования. Это слабые болотистые почвы, а также глинистые, суглинистые и супесчаные грунты с высоким уровнем насыщения влагой. Именно такие почвы наиболее подвержены зимнему вспучиванию.

Обычно при строительстве домов на водонасыщенных грунтах для борьбы с эффектом вспучивания применяются различные дорогостоящие технологии.

  1. Устройство эффективной дренажной системы. Дренаж предназначается для отвода грунтовых вод от основания здания. Работы связаны с проведением обширных земельных работ, выемкой грунта, укладкой отводных труб, заполнением траншей крупнофракционным материалом и т.д. Минус устройства дренажа – большие затраты времени и сил, а также высокие финансовые расходы.
  2. Использование в качестве несущей опоры для дома монолитной плиты. Мелкозаглублённый фундамент-плита заливается поверх песчано-гравийной подушки, смягчающей давление мёрзлого грунта. Отсутствие жёсткой сцепки основания с почвой дают ему возможность «плавать» – подниматься и опускаться вместе с грунтом, избегая деформаций и разрушения. Недостатки фундамента-плиты: он предназначается для небольших строений с малой массой. Если же необходимо возведение габаритных построек, например, двухэтажного жилого дома, то расходы на заливку плиты основания возрастают в геометрической прогрессии.
  3. Применение свай в качестве несущих опор. В данном случае свайная технология является наиболее предпочтительной. Сваи заглубляются ниже уровня промерзания почвы, что уменьшает силы пучения, воздействующие на основание здания. Заглублённые сваи позволяют оптимизировать процесс строительства на сложных грунтах, ускоряя и удешевляя работу благодаря отсутствию дорогостоящих землеройных работ. Но данная технология также имеет свои недостатки: в отдельных случаях сваи могут выталкиваться промёрзшим грунтом. Происходит это от того, что, замерзая, расширившийся грунт схватывает верхнюю часть сваи и увлекает её за собой вверх.

Технология ТИСЭ позволяет избежать возможного выдавливания сваи. Расположенное внизу расширение упирается в лежащие выше слои почвы, и мёрзлый грунт, поднимаясь вверх, просто скользит по поверхности сваи. Основное условие: ТИСЭ фундамент должен быть заглублён ниже уровня промерзания почвы, иначе опора будет попросту выдавлена снизу.

Фундамент ТИСЭ под дом

Данный показатель может иметь разные значения для каждого региона. Узнать уровень промерзания для определённого города можно из сводных таблиц СНиП.

Строительство фундамента по технологии ТИСЭ

Первоначально участок размечают маркировочным шнуром и колышками. Столбы/сваи располагают под углами дома, а также на промежуточных участках под несущими фасадными и внутренними стенами с проектным шагом. Заглубление ниже промерзания грунта.

Порядок установки фундамента:

  1. Пробурить скважины на нужную глубину без плуга.
  2. Надеть плуг. Опустить бур в яму, выдвинуть плуг. При вращении стержня под скважиной будет получаться яма большей ширины.
  3. Убрать плуг, вынуть конструкцию из скважины.
  4. Опалубку для фундамента ТИСЭ изготавливают из свернутого в трубки рубероида, асбоцементных или полых металлических труб, опускают в готовые скважины.
  5. Поместить в трубы арматурные прутья.
  6. Залить небольшой объем бетона (достаточный для «пятки»). Приподнять трубу, чтобы раствор полностью вытек и заполнил «пятку».
  7. Залить опалубку бетоном до верха. По мере заливки бетон уплотняют и следят, чтобы труба не сползала вниз.
  8. Дожидаются затвердевания бетона.
  9. Сбивают из доски или фанеры опалубку для ростверка. Снизу насыпают щебень, грунт или устанавливают деревянные подпорки.
  10. Прокладывают опалубку изнутри пленкой, чтобы бетон не утекал через щели наружу.
  11. Устанавливают арматурный каркас.
  12. Заливают ростверк, уплотняют и спускают металлическим прутом воздух.
  13. Закрывают ленту полиэтиленом для защиты от быстрой дегидратации и от размыва дождем.
  14. После затвердевания снимают опалубку и выполняют гидроизоляцию.
  15. Если забирка и отмостка не планируются, следует как можно лучше утеплить перекрытие пола дома.

Высота ростверка ТИСЭ над землей должна быть достаточно большой. В процессе морозного пучения грунт поднимается, а сваи остаются на прежней глубине благодаря «пяткам». Если ростверк соприкоснется с грунтом, его может оторвать от опор.

Обновлено: 17.10.2016

Технология строительства

Технология строительства фундамента по технологии ТИСЭ в принципе ничем не отличается от технологии сооружения обычного свайного фундамента, но имеет ряд особенностей. Поэтому следует подробнее рассмотреть, как сделать свайное фундаментное основание ТИСЭ.

Верхние части опор соединяются между собой общим бетонным ростверком. Он служит для придания жёсткости свайной конструкции и одновременно – для опоры несущих стен дома. Перед началом работ нужно произвести планировку – выравнивание участка, и удаление верхнего органического слоя почвы.


Конструкция фундамента ТИСЭ

Разметка

Первым шагом производится разметка участка в соответствии с проектом строительства. Для этого следует натянуть по три осевых линии из шпагата или проволоки для каждой стены. Центральный шпагат служит для обозначения мест установки свай, а два крайних – границы опалубки ростверков. Натягиваются осевые линии при помощи стоек-обносок, которые представляют собой горизонтальные доски с двумя стойками, заглубляемыми в грунт.

Расстояние между опорами обычно принимается за 1 – 1,5 м, но при строительстве небольших по массе строений вполне возможно увеличить этот шаг вплоть до устройства опор только по углам строения. В местах бурения при помощи штыковой лопаты намечаются лидер-лунки, в которые будет заглубляться бур.

Бурение

Следующий этап – устройство скважин по системе Яковлева. В соответствии с показателями промерзания грунта устанавливается необходимая длина штанги бура. В итоге её длина должна быть больше этого показателя как минимум на 0,5 м. Инструмент вставляется в лидер-лунки и начинает заглубляться вращательным движением по часовой стрелки. Время от времени его следует поднимать наружу, чтобы удалить из скважины грунт.

После достижения нужной глубины высвобождается откидной плуг, и бурение продолжается. При устройстве расширяющейся пяты плуг также следует время от времени складывать, а инструмент поднимать и освобождать накопитель. Глубина расширения должна составлять от 40 до 50 см. Таким образом, в нижней части скважины образуется цилиндрическая выемка диаметром 60 см и высотой полметра.


Принцип работы бура Яковлева

Армирование и заливка

Перед заливкой бетона производится армирование скважины. Для большей жёсткости он должен быть объёмным – состоять из 3 или 4 стержней, соединённых между собой перемычками. Для армирования можно использовать как стальные, так и стеклопластиковые прутки толщиной 10 – 16 мм. Верхняя часть каркаса должна возвышаться над уровнем заливки – к ней в дальнейшем будет крепиться каркас ростверка.

По установке каркаса следует приступить непосредственно к заливке бетонного раствора в скважину. Для этого нужно использовать бетон марки не менее М-400. Бетон более низких показателей прочности применять для свайных опор не рекомендуется.

Каждая свая непосредственно после заливки должна быть тщательно провибрирована. Это даст возможность удалить из толщи бетона пузырьки воздуха и уплотнить раствор. В результате состав заполняет всё пространство скважины и становится более прочным.

После застывания свайных опор поверх них устанавливается опалубка под ростверки. Ростверк представляет собой монолитную бетонную балку, соединяющую между собой все сваи каждой стены. Внутри опалубки ростверка также монтируют объёмный каркас и соединяют его посредством сварки с армированием опор. Последним шагом производится заливка бетоном ростверка.

Соблюдая описанные технологии, каждый индивидуальный застройщик может своими руками соорудить свайный фундамент по технологии ТИСЭ. Это позволит с минимумом финансовых и временных затрат построить надёжное несущее основание на самых сложных грунтах.

Особенности фундамента ТИСЭ

В основе технологии лежит идея использования свайного способа возведения конструкции своими руками. Отличием от традиционной методики является то, что в строительстве используется специальный бур, который по достижении заданной глубины способен формировать расширяющийся контур на дне скважины. При последующей заливке бетоном там образуется своеобразная подушка, которая увеличивает площадь опоры. Ранее такая технология не использовалась. Расширять опорную площадь можно было только при помощи проведения полноценных земляных работ. Данный способ позволяет при бурении формировать нужную конфигурацию скважины, тем самым повышая устойчивость, прочность и надежность установленной в ней сваи

Как в любом деле, имеются свои плюсы и минусы, но фундамент ТИСЭ, технология его монтажа определенно заслуживают внимание


Применение бура ТИСЭ Источник kamtehnopark.ru

Преимущества

Несомненным достижением при разработке технологии стало то, что при небольших затратах на приобретение оборудования пользователь получает отличный инструмент по созданию своими руками качественного основания для дома, избегая значительных трат. Отпадает необходимость нести следующие расходы:

  1. Покупать лишний материал.
  2. Привлекать дорогостоящую спецтехнику для выполнения отдельных операций.
  3. Оплачивать труд специалистов по устройству фундамента.

Оборудование может быть поставлено в оптимальной комплектации, необходимой для конкретного случая. Все операции можно делать своими руками без специальных навыков строительных работ. Затраты на приобретение инструмента с лихвой окупаются. Отмечается и высокая скорость выполнения работ. Уникальная технология позволяет существенно экономить материал. Утолщается только опорное основание заливной сваи. Несущая же ее часть по основной длине проектируется согласно требованиям СНиПа. Соотношение затрат к результатам считается самым выгодным. Возведение фундамента по технологии ТИСЭ признано наиболее экономичным способом подготовить основание под строительство дома. Имеет фундамент ТИСЭ и недостатки. Однако преимущества метода не дают основание утверждать, что они критичны.


Бур ТИСЭ Источник sadovij-pomoshnik.ru

Недостатки

Перспективы технологии налицо. Достоинства перекрывают недостатки, но в ряде случаев возникают причины, по которым есть основания не применять в строительстве определенного дома фундамент ТИСЭ. Недостатки чаще всего отмечаются следующие:

  1. Невозможность применить технологию на участках с высоким уровнем грунтовых вод. Там, где почва илистая, слишком каменистая, с плотными скальными слоями.
  2. Трудоемкость. Простой, дешевый бур имеет механический привод. Необходимо проявить недюжинные физические способности, особенно при тяжелых грунтах на стадии раскрытия ножа для подрезки конусного основания. Производители сегодня предлагают оборудовать ручное устройство дополнительным приводом. Цена оборудования при этом повышается в несколько раз.
  3. Остановить застройщика может отсутствие возможности оборудовать полноценный подвал под домом. Его строительство может обойтись в данном случае даже дороже, чем при возведении дома по традиционным технологиям.
  4. Во избежание критического увлажнения опорной конструкции рекомендуется делать отмостку достаточной ширины для защиты фундамента.

Все ограничения, так или иначе, касаются качества грунта, но, имея такой участок, собственник наверняка потратит больше средств и при возведении фундамента обычным способом

Если же почва под строительство удовлетворительного качества, то имеет смысл обратить внимание на фундамент по технологии ТИСЭ. Преимущества явно перевешивают недостатки


Возведение фундамента по технологии ТИСЭ Источник house-help.info

Расчет фундамента

Вычисления заключаются в подборе оптимального сечения, шага опор и глубины опирания. Для выполнения потребуется подготовить исходные данные:

  • тип грунтов на участке;
  • нагрузки от здания.

Расчет выполняют так же, как и для других буронабивных типов. Чтобы понять, какие почвы расположены на территории строительства, придется выполнить геологические изыскания. Для этого проводят ручное бурение или отрывают шурфы — глубокие ямы. Устройство фундамента ТИСЭ предполагает изучение почвы на глубину, которая на 50 см превышает предполагаемую отметку подошвы.

Для расчетов нужен не только тот слой, на который происходит опирание, но и все вышележащие. Свайный фундамент рассчитывается с учетом опоры на основание в нижней точке и с включением бокового трения.

Для сбора нагрузок от здания потребуется сложить массу всех его конструкций:

  • фундаментов (предполагаемую);
  • стен;
  • перекрытий;
  • перегородок;
  • кровли.

Также сюда включают полезную нагрузку на перекрытия от мебели, оборудования и людей, а также снег на крыше. Все значения умножают на коэффициент надежности, который составляет от 1,05 до 1,4 в зависимости от типа нагружения. Основной нормативный документ, которым пользуются при вычислении массы дома — СП «Нагрузки и воздействия».

Фундамент ТИСЭ: порядок работ

В самой методике ТИСЭ есть некоторые рекомендации:

  1. Сваи заглублять примерно на 20 см ниже уровня промерзания для региона.
  2. Для армирования сваи используют четыре прута ребристой арматуры диаметром 10-12 мм. Располагать прутья нужно не ближе, чем 4 см от края.
  3. Если уклон участка больше 10%, выпуск арматуры необходимо связать с ростверком.
  4. Ростверк использовать или высокий — приподнятый на 150 мм над грунтом, или делать свайно-ленточный фундамент с мелкозаглубленной лентой. Второй вариант используют для тяжелых зданий, передать вес которых посредством свай невозможно, тогда делают ленту, которая увеличивает площадь передачи.

    Схема армирования свайно-ростверкового фундамента с железобетонным ростверком (свайно-ленточного)

  5. Не стоит делать на дне скважины песчаную подсыпку: она не будет иметь нормальной плотности и работать не будет.
  6. Чтобы опора была надежной, применяйте вибраторы для бетона. Ручное вибрирование при помощи стержня арматуры неэффективно. Если в хозяйстве такого устройства нет, возьмите в аренду на время заливки фундамента: прочность повышается значительно.
  7. Опалубку для сваи делаете из толя, рубероида или пергамина, свернутого в трубку. Лучше чтобы она имела несколько слоев (2-3). Их скреплять ничем не нужно: скрутили чуть меньше, чем диаметр, вставили. Высота этой опалубки — на 15 см выше уровня грунта независимо от того есть уклон на участке или нет. Этот торчащий кусок желательно присыпать песком или грунтом, и уплотнить его вокруг. Это не даст развалить толь при заливке бетона.

Фундамента ТИСЭ — подвид свайно-ростверкового фундамента. И технолоигя его изготовления ничем не отличается. Вся разница в процессе бурения. Других нет. Порядок работ и технология изготовления свайно-росветкового фундамента описаны тут. А в этой статье лучше дадим несколько практических советов.

Сложности при бурении

Если грунт сильно сыпучий — мелкий песок — стенки скважины могут осыпаться. Чтобы этого не произошло, налейте воды. Песок уплотнится и будет держать форму. Вода поможет и в том случае, если грунт очень сухой и плотный. Пробурив несколько десятков сантиметров, залейте в скважину воду. Она размягчит грунт, его можно будет порубить лопатой или другим приспособлением, а потом вынуть при помощи бура.

Пробурить скважины под фундамент ТИСЭ своими руками нелегко, но возможно даже в одиночку

Сложности создают мощные корни деревьев и кустов. Их нужно порубить. Для этого топорище приваривают (прикрепляют) к рукоятке. Резко опуская его в лунку, измельчают корни.

Как формировать расширение

После достижения проектной глубины скважины к буру прикрепляют плуг. Он может фиксироваться в двух положениях: для формирования пятки в 50 или 60 см. Плуг привязывается к веревке.

Это плуг, за счет которого формируется куполообразное расширение

Опускаете бур вниз, веревка натянута, плуг прижат. Веревку отпустили, он под собственным весом опускается вниз. Начинаете вращать (идет тяжело — режущая поверхность большая), лезвие разрезает грунт, формируя утолщение.

Вращать можно и по часовой стрелке и против. Если по часовой, то старайтесь вниз не давить: углубляться не нужно. При вращении против часовой происходит только разрезание грунта без углубления, но возникает другая проблема: грунт ссыпается под бур, выталкивая его вверх.

Оптимально порядок работ такой: прокрутили несколько раз против часовой стрелки. Как почувствовали, что лезвие уперлось в свод, делаете несколько обороть по часовой стрелке, набирая в корпус бура срезанный грунт. Вытаскиваете бур, высыпаете грунт. Повторяете несколько раз, пока не сформуется расширение (грунт перестанет набираться).

На твердых грунтах работа с раскрытым плугом может быть проблематичной. Тогда можно формировать расширение поэтапно. Сначала выставить плуг на самое маленькое расстояние, потом его увеличить до нужного размера.

Заполнение бетоном

Если уровень грунтовых вод невысокий, никаких проблем не возникает: заливаете, обрабатываете вибратором. Все.

Если уровень грунтовых вод высокий, пятку можно заливать сразу после того, как ее сформировали. Нужно будет только вставить арматуру. Ее тогда вяжете до начала бурения. Заливку основной части скважины можно оставить «на потом».

Выставив арматуру и опалубку начинают заливать бетон

Если воды много и прибывает она быстро, понадобится большой мешок из плотной пленки с дыркой внизу. Вставляете его в скважину и льете бетон. Так как он плотнее, он вытесняет воду. Залив пятку, вытаскиваете мешок. Он пригодится для следующих свай.

В видео ниже продемонстрирована технология строительства фундамента со сваями ТИСЭ и высоким ростверком.
