Ленточный фундамент — разновидности, способы обустройства

Ленточная фундаментная конструкция

Название ленточный фундамент говорит о конфигурации этого вида несущего основания. Фундамент имеет вид непрерывной ленты, расположенной по периметру для опирания наружных и внутренних несущих стен здания. Ленточный вид опорной конструкции может выполняться в виде бетонного монолитного массива или в виде сборных железобетонных или легкобетонных элементов. Так как строительный сезон охватывает короткий весенне-летний период, за который желательно выполнить возведение всего здания, то для сокращения сроков лучшим вариантом будет применение сборного ленточного фундамента.

Технология выполнения

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности

Перед тем, как правильно залить ленточный фундамент, необходимо подготовить земельный участок и выполнить разбивку будущего сооружения на местности. Для этого территория строительства очищается от мусора и ненужных зелёных насаждений. Далее выполняется разбивка осей будущего сооружения и их привязка от границ участка. После определения места расположения одного из углов дома под прямым углом к нему натягивается шнур. От него размечаются следующие углы здания и забиваются колышки. По колышкам натягивается шнур. От него отмеряют ширину фундамента и натягивают второй шнур.

Как выполняется дальнейшее строительство мелкозаглублённого фундамента, расскажет наша пошаговая инструкция и видео в конце статьи:

  1. Копаем траншею при помощи лопаты или строительной техники. Дно траншеи выравниваем по уровню.На дне необходимо выполнить песчаную подушку высотой 200 мм. Песок после укладки заливается водой и трамбуется.
  2. Затем укладывается слой изоляции. Для этого можно использовать плотную плёнку, бетонную прослойку высотой 10 см или рубероид. Применять геотекстиль в данном случае не стоит, поскольку он только снизит прочность основания.
  3. Теперь приступаем к возведению опалубки. Для этого можно использовать доски, влагостойкую фанеру, OSB или специальные щиты. Внутреннюю поверхность деревянной опалубки лучше закрыть плёнкой. Так вам будет проще снимать доски после застывания бетона, а также они меньше загрязнятся, и их можно будет использовать в дальнейшем.
  1. Теперь выполняется устройство арматурного каркаса. Для этих целей изготавливаем пространственный каркас из арматуры диаметром 1-1,2 см. Шаг поперечных прутков 20 см. Каркас устанавливаем в опалубку так, чтобы после заливки бетоном от края бетонной поверхности до арматуры было не меньше 50 мм тела фундамента. Это позволит надёжно защитить каркас от коррозии.
  2. Не забывайте установить и привязать к каркасу трубы (гильзы), через которые в дом будут заводиться инженерные коммуникации. Также стоит заложить трубы для вентиляции пространства под домом. Чтобы в них не попал бетон при заливке, туда насыпается песок.

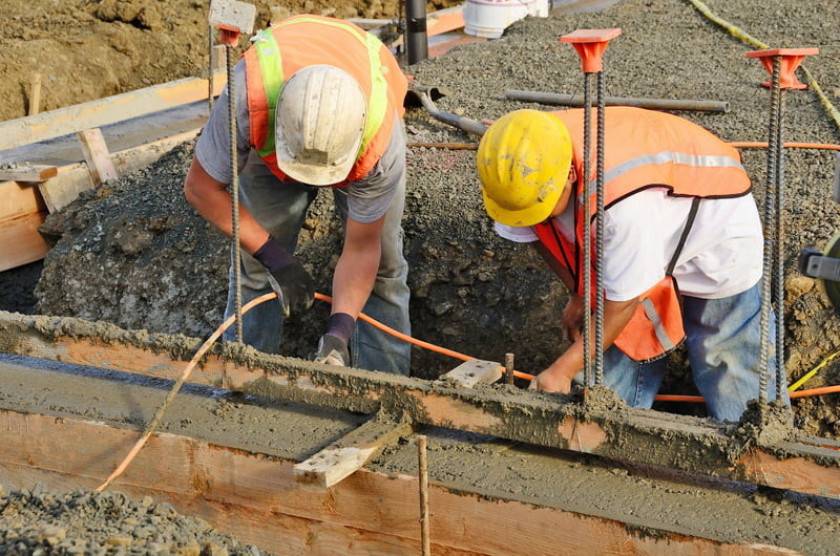

После приготовления или покупки бетонной смеси можно приступать к заливке

  1. 6.После приготовления или покупки бетонной смеси можно приступать к заливке. Как правило, заливку производят послойно. В каждом слое удаляются пузырьки воздуха при помощи глубинного вибратора. Так конструкция будет прочнее. При заливке бетона не стоит его лить с высоты более 1,5 м, чтобы не вызвать снижения прочности конструкции.
  2. 7.После заливки бетонная лента накрывается полиэтиленовой плёнкой для равномерного испарения влаги. Кроме этого, летом необходимо первую неделю смачивать бетон для защиты от пересыхания. Через неделю плёнку можно убирать.
  3. 8.Опалубку можно снимать при набирании бетоном первоначальной прочности. Обычно это происходит через две недели. Полное застывание наступает через 28 суток.
  4. 9.Стенки фундамента защищаются от влаги при помощи битумной мастики, которая наносится в два слоя.
  5. 10. Выполняется утепление основания. Для этого лучше всего использовать экструдированный пенополистирол. Он крепится к внешней поверхности до точки промерзания грунта. Особенно важна теплоизоляция фундамента в доме с подвалом.
  6. 11. Теперь можно производить обратную засыпку котлована или траншеи. Для этого лучше использовать смесь песка, глины и гравия, которая тщательно трамбуется.
  7. 12. Для защиты фундамента от атмосферных осадков выполняется отмостка.

Ещё один вариант выполнения ленточного фундамента вы можете найти в предложенном видео:

Устройство – основные принципы

Ленточный фундамент, заливаемый не в заглубленную опалубку, а прямо в траншею называется щелевым

При строительстве основания, согласно действующей технологии, необходимо учитывать следующее:

  • ширина стенок конструкции не должна быть уже ширины стенок возводимого объекта. Это позволяет избежать чрезмерных нагрузок;
  • для максимально устойчивого положения ширина ленты должна быть больше ширины стен минимум на 10 см;
  • более крепкие здания возводятся тогда, когда лента фундамента расширяется к основанию, когда поперечное сечение напоминает трапецию;
  • в частном домостроении основание часто имеет поперечное сечение в виде прямоугольника;
  • чтобы избежать поперечных нагрузок, высота ленты должна быть больше её ширины, не менее, чем в два раза;

Виды ленточных фундаментов

Перед работами по обустройству основания под дом, разбираются в разновидностях и особенностях конструкции. Это дает возможность правильно и качественно выполнить все необходимые расчеты и работы.

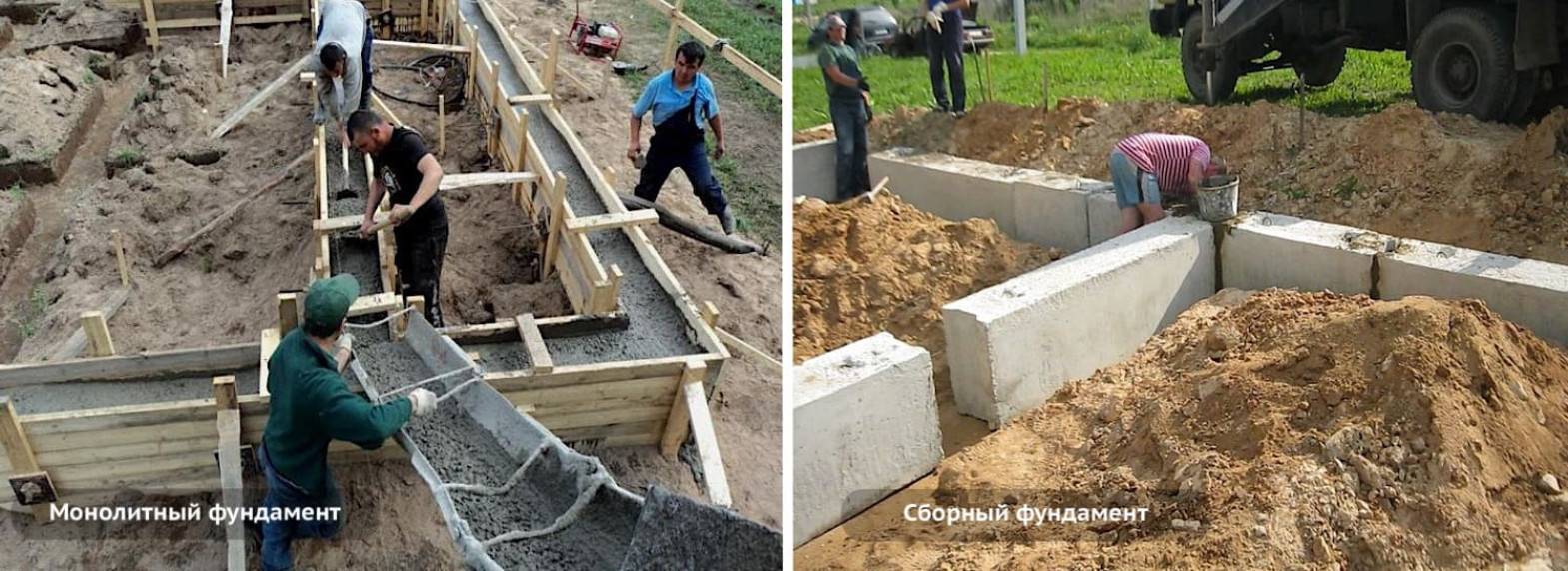

Существует два основных вида ленточного фундамента:

  1. Монолитный;
  2. Cборный.

Первый тип основания сооружают на месте строительства. Вначале подготавливают опалубку, в нее по длине укладывают армированный пояс, а затем заливают бетоном. Железобетонная конструкция замкнутая, с монолитным контуром. Поэтому возможно создать цельный каркас, который подходит и для пучинистого грунта. Такой фундамент достаточно прост в возведении, имеет различную форму, но его масса достаточно большая, что и является недостатком.

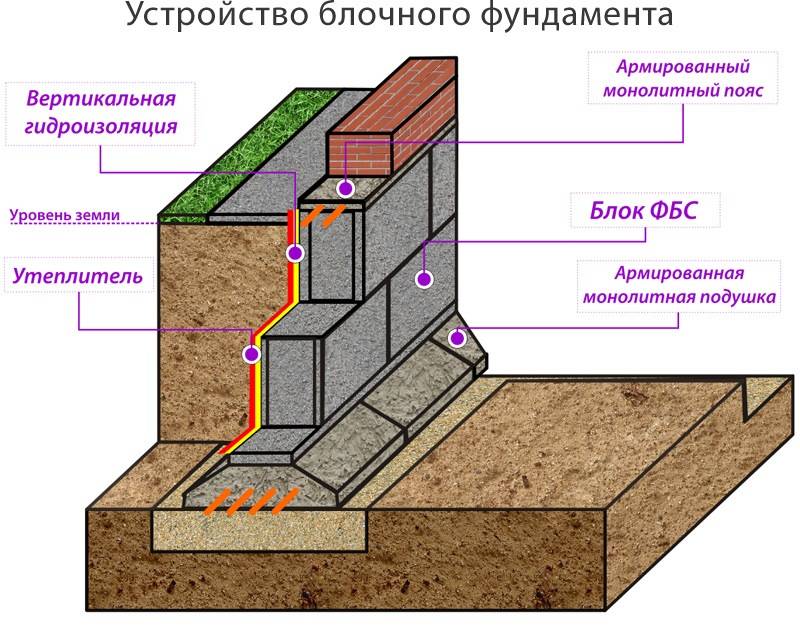

Сооружая сборный вид, используют готовые блоки, которыми выкладывают нужную форму и скрепляют цементом. Достоинствами конструкции считают простоту сборки, а недостатком — нецельную структуру и необходимость использования тяжелой строительной техники.

По глубине залегания фундаменты различают:

Мелкозаглубленный фундамент. Используют для возведения мелкой постройки из бревен или бруса

Такие конструкции строят и на пучинистом грунте, с условием, что особое внимание уделяют гидроизоляционным и утеплительным работам, а залегание в почву предполагается на глубину от 20 до 70 см. Среди достоинств такого вида фундамента выделяют не нужность в земляных работах и малую стоимость строения

Среди «минусов» — невозможность использования на любом типе грунта (только на крупнообломочном, среднем и крупных песках), и строительстве тяжелых сооружений.

Фундамент глубокого залегания. Предполагает обустройство ниже уровня промерзания почвы (от 1,7 до 2,2 м). Такое основание подходит для возведения многоэтажного дома с большим весом. Есть возможность обустройства подвального помещения. А нагрузка от строения распределена на весь устойчивый слой грунта.

Незаглубленный тип фундамента. Используют только для вспомогательных или дополнительных построек. Например, при возведении террасы или веранды пристроенной к дому, навеса, гаража или дачной беседки.

Материалы для обустройства ленточного фундамента

Для качественного изготовления такого основания необходимы различные материалы. Но все зависит от вида основания.

Чтобы соорудить сборную конструкцию используют:

  • плиты или бетонные блоки;
  • гидроизоляционные и утепляющие материалы;
  • цементный раствор для заделывания стыков и др.

Фундаментные блоки – удобные по размеру, но иногда из-за их массивности без крана не обойтись (надо доставить этот материал на территорию строительства, разгрузить и уложить в траншеи).

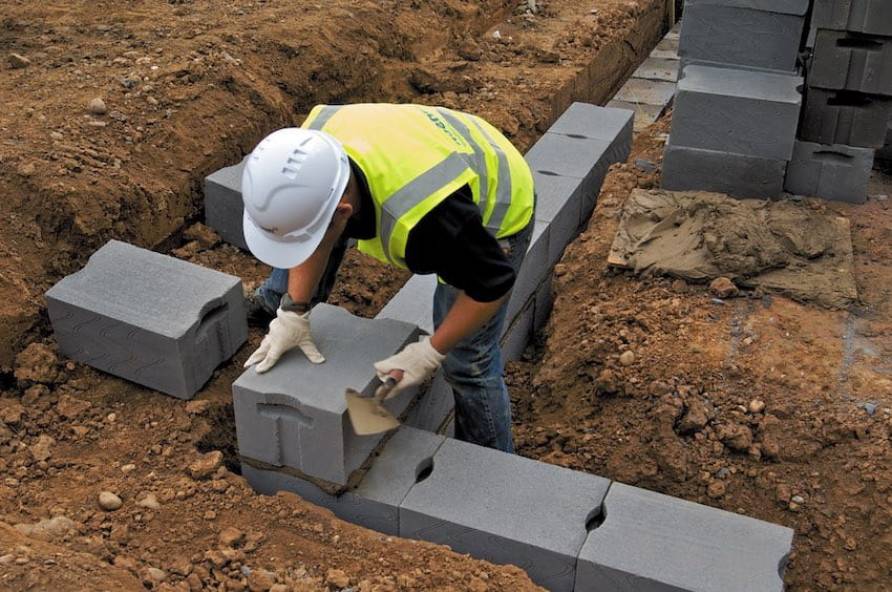

Установка блоков в траншею производится с особой точностью

Для монолитного фундамента необходимы следующие материалы:

  • пенополистирол или доски для опалубки;
  • арматура (для пояса и элементов соединения);
  • бетон;
  • гидро- и теплоизоляция и др.

Важно! Во время проведения работ необходимо обустроить подушку. Для нее необходим песок, щебень и гидроизоляция

При проектировании ленточного фундамента определяют следующие показатели

  1. Тип почвы на участке и его расчетное сопротивление;
  2. Линейные нагрузки и глубину залегания;
  3. Ширину подошвы и особенности армирования;
  4. Обустройство дренажа.

Многие люде не знают, как залить ленточный фундамент своими руками, так как не обладают определенными навыками в данном деле. В этом случае чтобы не наделать ошибок эту работу лучше доверить специалистам.

Устройство ленточного фундамента

Основными частями основания здания являются:

Подсыпка под фундамент толщиной 15 – 20 см. Применяется речной песок или песчано – гравийная смесь (ПГС). Слой необходимо тщательно разровнять, притрамбовать и залить водой для окончательного уплотнения.
Гидроизоляция – обычно применяется рубероид, укладываемый в один слой. Ее назначение – препятствовать впитыванию воды при заливе бетона. При недостаточном ее количестве отвердение бетона будет некачественным.
Армирование – производится прутками арматурной стали диаметром порядка 12 мм в периодическом исполнении. Нижний ряд прутков укладывается на расстоянии порядка 5см от уровня подсыпки. Крепить можно к воткнутым в грунт обрезкам прутков сваркой (для прутков низкоуглеродистой стали – ст.3, ст.6) или вязальной проволокой (для прутков из легированной стали – 35ГС). Нужно учитывать, что ширина подушки должна быть вдвое больше планируемой толщины основных балок. Второй ряд прутков установит на расстоянии порядка 15 – 20 см выше первого. Шаг прутков по горизонтали 15 – 20 см.
Заливка основания бетоном. Целесообразно использовать керамзитобетон ввиду его низкой теплопроводности.
Устройство опалубки для литья основных балок. Для нее применяется доска толщиной порядка 40 мм, строганная с одной стороны. Доски набиваются обработанной стороной внутрь (к фундаменту). Пролеты опалубки нужно оснащать контрфорсами (подпорками) с наружной стороны для предотвращения прогиба досок.
Заливка балок производится послойно, толщина каждого слоя до 30 см, армирование производится в том же порядке, что и для основания

Важно не делать бетон чрезмерно жидким, в противном случае он расслоится. Марка бетона не ниже М200, что предполагает использование цемента М300 с соблюдением рецептуры состава.
Залитому фундаменту нужно выстояться порядка 30 дней

При этом его нужно ежедневно сбрызгивать водой для компенсации испарившейся влаги. Вода в бетоне нужна для его кристаллизации, недостаток влаги ведет к растрескиванию бетона и потере его прочностных качеств. В жаркое время года сооружение лучше укрывать пленкой.
По готовности – снять опалубку.
Влагозащита стенок фундамента производится с применением битумных мастик на водной основе. Вначале наносится грунтовка, затем основной слой мастики и слой рубероида, который приклеивается мастикой к бетону.
Теплоизолирующий слой лучше всего выполнять плитами пенопласта или экструдированного пеноплекса, причем толщина слоя набирается двумя слоями с перекрытием стыков одного слоя плитами другого.
Фундамент засыпать грунтом до нужного уровня, устроить отмостки.
Поверх бетона проложить гидроизоляцию из рубероида и выложить 2 – 3 ряда кирпичной кладки для выравнивания поверхности.

Расчет размеров фундамента

Он возможен в нескольких вариантах:

  • расчет с учетом несущих способностей грунта
  • расчет на деформирование грунта

Целесообразно воспользоваться первой методикой, поскольку она не требует специальных знаний и доступна любому человеку.

Суть расчета состоит в определении удельной нагрузки на подошву фундамента и сравнение этой величины с величиной несущей способность грунтов. При этом учитывается:

  1. Вес конструкции здания.
  2. Определение размеров фундамента.
  3. Корректировка размеров фундамента, принятых первоначально.

Определение веса конструкции строения

В него включается вес следующих элементов:

  • фундамента — определяется объемом уложенного бетона, умноженный на его плотность (удельный вес бетона легко найти в интернете). Конструктивно разрез фундамента представляет собой Т-образный профили, легко поддающийся расчету
  • коробки здания – объем материалов стен, умноженный на их вес
  • верхнего строения здания, включая стропильную систему и кровельный пирог
  • отделочных материалов стен и потолков
  • перекрытий, полов и лестниц
  • крепежа
  • столярных изделий – окон и дверей
  • планируемой к установке мебели и оборудования
  • материалов отопительной системы, включая вес теплоносителя
  • максимально возможное одновременное присутствие людей в доме из расчета веса одного человека 83 кг

Вес стандартных изделий можно найти в технической документации на них.

Определения площади опоры строения

Чтобы получить этот показатель, нужно ширину подошвы умножить на общую длину ленты опорной конструкции. Если отдельные части имеют различную ширину, они рассчитываются отдельно. Результаты расчета отдельных частей суммируются.

Расчет удельной нагрузки на грунт

В подготовительных расчетных операциях получены все данные для завершающего этапа расчета. Имеется вес строения (Рстр) и общая площадь опоры (S). Расчет удельной нагрузки (N) производится из соотношения:

N = Pстр. : S (кг/см2)

Полученный результат нужно сравнить с предельно допустимыми нагрузками для характерного грунта под строением.

Корректировка размеров фундамента

Эта операция производится в тех случаях, когда величина расчетной нагрузки существенно отличается от допустимой нагрузки на грунт. Рассмотрим возможные варианты:

  1. Расчетная величина меньше допустимой. Корректировку можно произвести путем увеличения площади опорной поверхности, чего можно добиться увеличением ширины подошвы. Уменьшение нагрузки за счет уменьшения веса строения приведет к кардинальному изменению проекта в целом, что вряд ли приемлемо.
  2. Расчетная величина больше, чем в 1,5 – 2,0 раза допустимой. Этот результат практически обеспечивает достаточную прочность фундамента для безопасной эксплуатации здания.
  3. Расчетная величина значительно превышает допустимую. Корректировка нужна в сторону уменьшения площади опорной поверхности основания, что дает экономию в материальных и трудовых затратах на возведение фундамента.

Виды

Существуют различные типы ленты.

По конструкции бывают:

  • Сборные виды. Строятся из кирпича, шлакоблоков, камня или (чаще всего) из специализированных железобетонных блоков ФБС. Рабочие характеристики у сборных лент слабее, чем у монолитных, но время строительства существенно сокращено и отсутствует привязка к температурным условиям.
  • Монолитная лента. Обладает максимальной жесткостью и прочностью, устойчива ко всем внешним проявлениям — весу дома, воздействиям сил морозного пучения и т.д. Недостатком является длительный срок застывания бетона — полный цикл от момента заливки длится 28 дней. Кроме того, заливать материал можно только в соответствующих температурных условиях, что ограничивает возможности строительства весенне-летним периодом.

Также ленты различают по глубине погружения в грунт:

  • Незаглубленные. Лента полностью строится на дневной поверхности грунта. Вариант, возможный только на скальных или очень плотных типах почв, с глубоким залеганием грунтовых вод. Встречается относительно редко, так как условия большинства регионов России резко отличаются.
  • Мелкозаглубленные. Лента погружена в грунт на относительно небольшую глубину, в среднем — на 0,6-1,5 м (учитывая толщину слоя песчаной подушки). Основание подвергается нагрузкам морозного пучения, поэтому необходимо тщательно обследовать гидрогеологические условия участка, избегая пучинистые грунты (с большим содержанием или частыми прослойками глины).
  • Заглубленные. Этот вид ленты обладает наибольшими несущими возможностями. Глубина погружения превышает уровень зимнего промерзания почвы. Это — основное условие строительства заглубленных ленточных оснований. Оно обеспечивает отсутствие нагрузок пучения, направленных снизу, хотя боковые воздействия при этом остаются. Поскольку заглубленная лента обладает развитой боковой поверхностью, суммарная величина этих воздействий велика и требует принятия соответствующих мер. В основном, выходом из положения является расширение траншеи и увеличение толщины слоя засыпки пазух.

ВАЖНО!

Кроме этих видов имеется свайно-ленточный фундамент, представляющий собой комбинацию из свайного поля, обвязанного бетонной лентой. Нагрузка от веса здания распределяется между ними поровну, позволяя получить все преимущества ленты (экономный расход стройматериалов, возможность создания подвала) и прочную опору на твердые грунтовые слои, которую обеспечивают сваи.

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще, технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, для придания фундаменту формы

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности, результат спрогнозировать невозможно. Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня. В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — большой риск

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам, но рекомендовать такой фундамент можно только под забор или сарай.

Укладка контура

Подробно рассмотрев все сильные и слабые стороны ленточного фундамента, каждый проектировщик без сомнений и колебаний примет решение о том, насколько оправданным будет монтаж несущего контура для реализации конкретного девелоперского или инфраструктурного замысла.

  • Нельзя упускать из внимания тот факт, что такой тип основания считается вовсе не дешевым.
  • Именно по этой причине при постройке палаточных городков, торговых павильонов и прочих легких конструкций применяют практически незаглубленные модицификации ленты или же вообще отказываются от нее в пользу более доступных по стоимости фундаментов.

Опалубка для фундамента

На дно готовой траншеи укладываем слой щебня (15 — 20 см) и слой песка (15-20 см). Слои трамбуем и выравниваем единый горизонтальный уровень. На эти подушки будем ставить опалубку.

  • Изготавливаем опалубку из досок 5 см толщины.
  • Сначала делаем щиты. Размер щитов увеличиваем на ширину цоколя ( смотрим свой проект). Собранные щиты собираем в опалубку.
  • Опалубку нужно укрепить. Для этого, забиваем колы по периметру опалубки и прочно подпираем опалубку досками для дополнительной прочности.
  • Высота опалубки должна быть выше расчетной на 30 мм. Это запас на усадку бетона.

Важно! Верхний край опалубки лучше выставить по уровню и использовать, как направляющие при заливке бетона
