Опалубка для свайного фундамента: виды, материалы, монтаж

Пошаговое выполнение работ

Возведение фундаментной основы – дело ответственное. Рабочий процесс состоит из определенных этапов.

Земляные работы

Первый этап – бурение. Такая работа выполняется ручным либо электрическим буром. При этом соблюдаются определенные требования:

диаметр скважины и глубина бурения определяются в проектном решении;
глубина закладки сваи должна превысить уровень залегания слабых грунтовых слоев и точки замерзания как минимум на пятьдесят сантиметров;

ширину делают тоже по проекту и при этом учитывают дополнительное расстояние, чтобы вокруг свайного столба устроить подушку из песка.

Монтаж опалубки

Как только подготовка скважин завершена, в них монтируют опалубки. Используются формы из стали, пластика или картона. Вокруг вставленных заготовок засыпается песчаная прослойка, толщина которой достигает десяти сантиметров.

Армирование

Для усиления прочности будущей фундаментной конструкции выполняют армирование. Для каждой сваи готовится три – четыре металлических прута, диаметр которых составляет 0.8 см. Перед установкой стержни между собой соединяются в каркас проволочными креплениями, размещенными с интервалом в пятьдесят сантиметров.

Арматурный каркас должен возвышаться над поверхностью опалубочной заготовки на три сантиметра. Конструкция устанавливается таким образом, чтобы зазорные участки между металлом и стенами опалубки был не менее двадцати миллиметров. Такая особенность полностью исключает развитие коррозии металла.

Заливка бетоном

Переходим к заключительному этапу – бетонированию. Растворная масса заливается слоями, высота которых варьируется в пределах 0.5 метра. Каждый залитый слой подвергается уплотнению. Выполняется это штыкованием либо с помощью вибратора. Чтобы конструкция получилась монолитной. Очередной слой заливается сразу, пока предыдущий не начал схватываться.

Опалубка для ростверка

Так называется часть фундаментной основы, объединяющая сваи в единую конструкцию. Чтобы устроить полностью или частично заглубленный ростверок, оголовки свай соединяются траншеей не только по периметру строящегося объекта, но и под несущими внутренними стенками. Дно траншеи утрамбовывается, насыпается подушка из песка и цемента. Подсыпка выполняется примерно по уровню свайного верха.

Настилается рубероидный материал, монтируется опалубка. Щиты выставляются плотно, укрепляются, подпираются, чтобы исключить их выдавливание бетонным раствором. После этого закладывается каркас из арматуры, выполняется его соединение с выпущенными каркасными элементами каждой свайной опоры. Теперь заливается бетонный раствор.

Ростверки незаглубленного типа устраиваются аналогичным способом, только траншея не выкапывается. Опалубка выставляется непосредственно на поверхность строительной площадки, вниз засыпается песок, все остальные действия аналогичны предыдущему варианту.

Промежуток, оставшийся между поверхностью почвы и ростверка, прикрывается отмосткой либо обсыпается. Это позволит защитить пространство под объектом от сквозняков.

Что нужно знать при выборе материала для опалубки

Формирующие конструкции, используемые для заливки фундамента, можно собирать из разных материалов. На выбор типа опалубки оказывают влияние такие критерии: разновидность фундамента, его ширина, протяженность и т. п. Для сборки формы чаще всего используются следующие материалы:

дерево;
пенополистирол;
металл;
железобетон.

Дерево. Как уже говорилось выше, формы для фундамента из данного материала встречаются чаще всего. Щиты для опалубки в этом случае могут отличаться по своей конструкции. Наиболее распространено использование листовой фанеры, которая фиксируется на распорки, изготовленные из деревянной доски.

Преимуществом деревянной конструкции является ее доступность. А также стоит отметить, что стоимость такой формы довольно низкая. Деревянные элементы монтируются сравнительно легко. Все, что для этого нужно, – знать технологию работ и придерживаться ее. Для установки такой конструкции не употребляются сложные специализированные инструменты.

Опалубка из пенополистирола стала очень популярной благодаря своей практичности и функциональности

Основным недостатком опалубки для бетона, изготавливаемой из древесины, является необходимость использования дополнительных элементов. Это нужно для того, чтобы усилить конструкцию. Чаще всего такая потребность обусловлена габаритными отличиями отдельных деталей формы. Организация данной опалубки требует обязательного предварительного расчета материалов.

Пенополистирол. Второй по популярности материал. Из него изготавливаются составляющие элементы несъемной конструкции. Помимо выполнения формирующей функции, он является хорошим утеплителем, защищая фундамент здания от низкой температуры, ветра и воды. Такая конструкция легко монтируется, однако ее стоимость не слишком доступная. Проблемы могут возникнуть и при подборе отдельных составляющих элементов.

Железобетон. Люди, задающиеся вопросом о том, из чего сделать опалубку, нередко выбирают и другие, менее популярные материалы. В качестве примера можно привести железобетон. В частном строительстве такой способ практически не используется, так как окончательная стоимость работ слишком высокая. А также стоит отметить трудоемкость организации такой опалубки.

Железобетонная конструкция собирается из отдельных плит. Основным преимуществом такой опалубки является то, что ее монтаж позволяет уменьшить толщину самого фундамента.

Металл. Металлическая форма является отличным вариантом в том случае, когда необходимо построить ленточный фундамент. Она также используется для монолитных конструкций. Неоспоримым достоинством этого способа является то, что при желании арматуру, укрепляющую бетон, можно приварить непосредственно к металлическим щитам опалубки. Такая конструкция отличается высокой прочностью и надежностью.

Металлические конструкции для опалубки имеют один недостаток — высокая стоимость

Еще одним преимуществом металла считается его универсальность. Такие листы можно гнуть, меняя их форму по необходимости. Недостатком такого варианта является высокая стоимость конструкции.

Опалубка для фундамента своими руками из подручных материалов

Для сборки опалубки применяются не только специализированные материалы. Например, небольшую форму для фундамента можно выполнить из подручных средств. Это могут быть старые двери, части мебели, доски, шифер и т. д. Основным преимуществом этого способа является его дешевизна.

Стоит отметить, что сконструировать такую форму достаточно сложно, так как довольно трудно подобрать нужные детали. Добиться герметичности опалубки, изготовленной из подручных средств, очень нелегко. Именно поэтому данный метод не пользуется популярностью. Его можно применять при постройке бетонного забора. Форма для ограждения, выполненная по такой технологии, требует учета возможных проблем, которые иногда возникают во время работы.

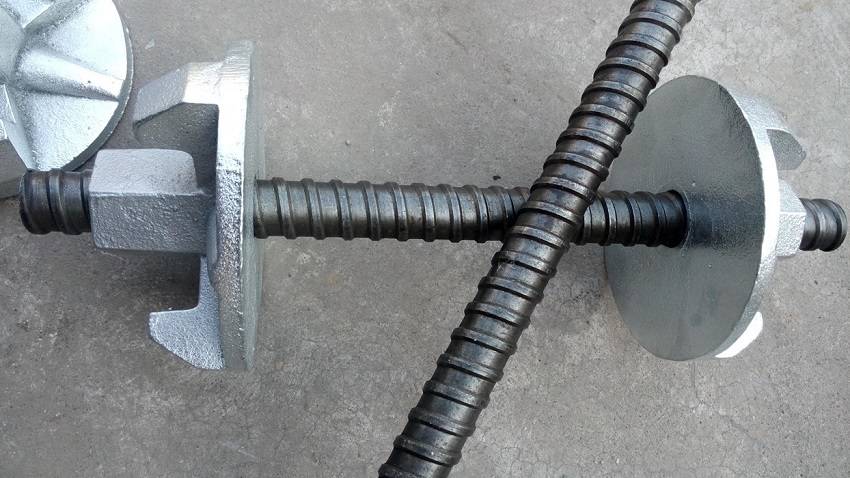

Для стягивания стенок опалубки используют специальные шпильки

При использовании любых материалов рекомендуется применять специальные шпильки для опалубки. Они необходимы для стягивания стенок конструкции. Жесткость произвольной опалубки гораздо ниже, чем данный показатель форм, собранных из специализированных деталей. При организации такого варианта повышается риск возникновения утечки раствора.

Рекомендуется учесть, что в этом случае не обойтись без дополнительных крепежных элементов. Чтобы обеспечить хорошую жесткость и устойчивость конструкции, необходимо выставить специальные расклинки и опоры. Следует помнить, что такой метод категорически нельзя использовать при организации фундамента для жилых зданий.

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!
Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

Выравнивание

Важный момент в возведении опалубки — ее выравнивание по уровню. Рекомендация от строителей: не нужно стремиться выровнять верхние плоскости каркаса «под ноль». Напротив, стенки опалубки лучше сделать выше запланированной высоты фундамента на несколько сантиметров. А на внутренней части щитов нанести маркером метки, проведя горизонтальные линии, соответствующие требуемой плоскости заливаемого фундамента.

Основная сложность заключается в том, чтобы правильно провести эти линии. Залить и выровнять по ним бетон не трудно. Для выполнения поставленной задачи можно использовать водяной уровень.

Есть и другая точка зрения на выравнивание: стенки каркаса должны быть выровнены «под ноль». В этих целях на этапе разметки определяют высоту фундамента указанным выше способом и на этом уровне натягивают веревки или леску. Щиты монтируют, ориентируясь на эти приспособления.

Второй способ выравнивания стен опалубки заключается в спиливании щитов по прорисованным вдоль лески или веревки линиям. Бетон при заливке уплотняют прутком арматуры и выравнивают правилом, которое в этом случае должно опираться на стенки опалубки.

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Отличия свайно-ленточной схемы фундамента

К недостаткам данной системы можно отнести следующее:

Многие работы приходится выполнять вручную. Пробитые скважины не позволяют использовать строительную технику для рытья траншей.
При связке арматуры с опорами требуются некоторые навыки постройки горизонтального каркаса. От вывода высоты свай и правильности обвязки зависит надежность постройки.
Предварительно рекомендуется ознакомиться с несущей способностью почвы. На основании этих данных происходит расчет нагрузки на поверхность.

Чаще всего глубина заложения составляет 35-42 см ниже нулевой отметки. Предварительные работы по созданию котлована предусматривают удаление верхнего пласта почвы до несущего уровня. После этого делается углубление на высоту отсыпной подушки. Периметр заливается сцепляющим составом (минимальная высота составляет 20 см над поверхностью грунта).

Общая высота определяется с учетом тяжести постройки и несущей способности почвы. Конструкция получается частично заглубленной. Данная модель представляет собой ростверк, связанный с грунтом.

В условиях сильно пучинистой почвы есть вероятность выдавливания основания наружным слоем земли. При наихудшем развитии событий бетонные опоры выскакивают из скважин (или обрываются на оголовках).

Такие случаи происходят при несоблюдении правил строительства. Во избежание подобных ситуаций устанавливается отмостка, используются более устойчивые опоры либо переделывается фундамент (на ростверковый).

Укрепление склона под фундамент

Общие требования к любому виду цоколя на территории с уклоном, это надёжное закрепление грунта. Основные угрозы составляют: во-первых, потоки дождевой и талой воды, которые подмывают почву вокруг дома и скапливаются в верхней части фундамента, постепенно разрушая его; во-вторых, возможные осыпания и смещения грунта.

Для безопасности строений на таком своеобразном участке необходимо обязательное проведение ряда мероприятий:

Обязательное устройство дренажной системы с каналами, отводящими ливневые потоки от фундамента;
Устройство дренажа вокруг дома
Подпорные плиты, террасы, посадки деревьев и кустарников с мощной разветвлённой корневой системой – это не только дизайнерские приёмы, а методы укрепления грунта и предотвращение его смещения;
Особо подвержен осыпанию грунт под площадкой, на установленных сваях. В этом месте нет посадок, не растёт трава и кустарники. Такие площади особо ограждаются от попадания дождевой воды. Талые и подземные воды нужно отводить из-под свай с помощью дренажных устройств.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Особенности расчета свайного фундамента

Чтобы правильно произвести расчет свайного фундамента, нужно учесть множество параметров, к важнейшим из которых относятся нагрузки кровли (зависят от типа используемого материала).

Для того, чтобы произвести правильный расчет, нужно дополнительно учесть все типы эксплуатационных нагрузок, которые будут равномерно распределяться по несущим конструкциям коттеджа.

Нужно определиться с тем, какие нагрузки смогут выдержать опорные конструкции при различных видах грунта.

Монтаж свайного фундамента должен происходить с учетом всех вышеперечисленных параметров. Правильно произведенные расчеты свайного фундамента и всех нагрузок будут служить гарантией долговечности любого здания.

Необходимые материалы

Итак, зная особенности и конструкцию, прежде всего, нужно подготовить необходимые материалы и инструменты. Для него потребуются следующие материалы:

Песок.
Гравий.
Бетонный раствор.
Арматура.
Гидроизоляция.
Грунтовка.
Антисептик.
Утеплитель.
Асбестоцементные или металлические трубы.
Деревянные щиты или доски для опалубки.
Гвозди и саморезы для опалубки.

Что касаемо инструментов, то потребуются следующие:

Лопата.
Бур.
Уровень.
Рулетка.
Бетономешалка для создания бетона, если бетон планируется делать самостоятельно.
Вязальный крючок и проволока для арматуры, либо сварочный аппарат.

Технология устройства железобетонного монолитного ростверка

в опалубку укладывают рулонную гидроизоляцию. На поверхность сваи гидроизоляция не укладывается;
устанавливается опалубка в верхней части сваи. Поскольку опалубка монтируется на высоте, под нее устанавливаются U-образные несущие элементы из бруса. Элементы монтируются между сваями;
в нижней части опалубки вырезаются посадочные гнезда под сваи. Гнезда – это отверстия, через которые пройдет часть сваи и окажется помещённой в опалубку;
поверх гидроизоляции монтируют арматурный каркас. Нижний ряд арматуры возвышается над гидроизоляцией на высоту 40-50 мм. Арматурный пояс также не должен касаться гидроизоляции. Ведь при выходе металла за пределы бетона он будет подвержен ускоренной коррозии;

Примечание. При формировании углов ленты не допускается перекрестная стыковка.

деревянная опалубка смачивается водой, чтобы исключить проникновения в древесину воды из раствора. Некоторые пользователи укладывают пленку на стенки опалубки.
выполняется заливка опалубки бетоном. Бетон также заливается поэтапно. Толщина слоя 200-250 мм. Во избежание образования пустот бетон протыкается куском арматуры;

Примечание. В зимнее время в бетон следует добавить пластификатор для изменения его свойств, а опалубку утеплить, чтобы обеспечить равномерное застывание бетона.

расстояние от опалубки до почвы закрывается отсыпкой. Она позволит исключить продувание пространства ветром и попадание туда мусора.

Отметим, что период выжидания составляет 20-30 дней и зависит от толщины ростверка и температуры окружающей среды. После того, как бетон наберет окончательную прочность, можно продолжать работы по строительству дома.

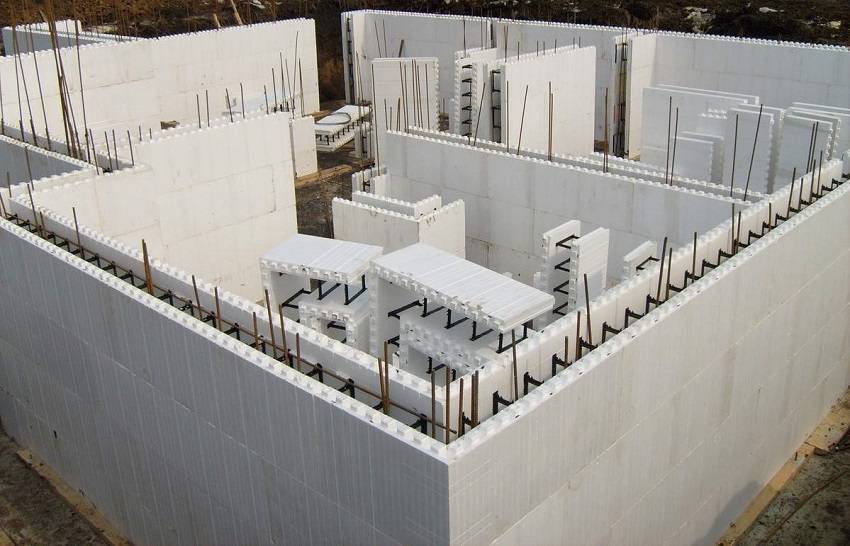

Роль несъемной опалубки для ленточного фундамента

Несъемная опалубка для ленточного основания

Это щиты, сделанные из пенополистирола, соединяются между собой пазами в форме конструктора, поэтому ее часто делают своими руками по готовым чертежам. Внутри устанавливается арматурный каркас, затем заливается бетоном. Благодаря наличию пенополистирола, одновременно на поверхностях ленты формируется теплоизоляционный и гидроизоляционный слои. Данный вид используется, когда ограничена площадь застройки или высокий уровень залегания грунтовых вод. Преимущества очевидны:

ее можно быстро собрать прямо на строительной площадке, не занимает много места;
она поставляется в заводской конфигурации, не нужно проводить расчет параметров щитов, их достаточно просто обрезать, чего нельзя сделать с деревянной опалубкой;
все внешние и внутренние поверхности ленты остаются утепленными;
получается максимально гладкая внешняя поверхность, готовая к обустройству и стойкая к морозному пучению.

Ключевой недостаток – это стоимость несъемной опалубки, так как ее производят в заводских условиях из дорогих материалов и ее нельзя снимать. При каждом индивидуальном строительстве приходится делать повторный расчет размеров плит.

Обвязка ростверком

Ростверк — это пояс обвязки, соединяющий отдельные опоры в единую систему. Он нужен для принятия веса стен или прочих элементов конструкции дома, равномерного распределения нагрузки по всему свайному полю.

Существуют разные способы монтажа ростверка, обусловленные материалом изготовления:

Деревянный

Используется деревянный брус минимальной толщиной 150 : 150 мм. Как вариант, можно применить пачки из досок толщиной 50 мм и шириной 200 мм, соединенные в единый пакет размером 150 : 200 мм. Используется качественный сухой пиломатериал 1 или 2 сорта.

Поверхность дерева покрывается антисептическим и антипиреновым составом (в настоящее время существует пропитка, выполняющая обе функции). Соединение брусьев производится вполдерева и только над оголовком сваи.

Стыки, расположенные в пролете, не допускаются. Между металлом и деревом во всех местах прокладывают двойной слой рубероида (гидроизоляция). Установка выполняется так, чтобы свая располагалась точно по продольной оси бруса.

Металлический

Используются различные виды металлопроката:

Швеллер.
Двутавр.
Труба прямоугольного сечения.

При использовании швеллера не нужны оголовки, хотя для трубы или двутавра их присутствие обязательно. Для швеллера используются специальные закладные детали, установленные в трубу при заливке бетона.

Появляется возможность обойтись без гидроизоляции между оголовками и обвязкой, но между металлом и стеной она применяется в любом случае. Соединение деталей производится сварным способом с обязательным усилением болтами.

При повышенной прочности металлического ростверка, возникает большой металлический элемент конструкции, который требует обслуживания — периодической покраски защитными составами.

Железобетонный

Это самый трудоемкий и долгий вариант создания ростверка, но и самый прочный и надежный, не подверженный коррозии или гниению. Для его создания необходимо изготовить опалубку, установленную поверх оголовков.

Внутрь помещают арматурный каркас, после чего приступают к заливке бетона.

Опалубка изнутри устилается слоем рубероида или полиэтилена для исключения утечек влаги. Иногда ростверк заливают ниже уровня оголовков, приваривая арматурный каркас непосредственно к стволам. Чаще всего такое производится при достаточной высоте на уровнем грунта.

В таких случаях подрезку по горизонтали выполняют после затвердения бетона (28 дней), а заполнение стволов производят после подрезки.

Определение параметров фундамента

Фундамент из 4-х свайных опор

Требования к фундаменту для той или иной конструкции могут быть получены в его описании или у любого специалиста, имеющего строительное или архитектурное образование. Как правило, они касаются минимального количества свайных опор на единице площади и глубины залегания фундамента.

Глубина фундамента должна быть не меньше глубины промерзания грунта

Количество свайных опор определяется, исходя из веса конструкции и площади строения. Глубина фундамента зависит от максимальной глубины промерзания грунта.

Информация о глубинах промерзания грунтов:

для территории Белоруссии, Украины, Молдавии, Прибалтики, Краснодарского края, Ростовской и Астраханской областей России глубина составляет от 80 до 100 см
на территории европейской части РФ до Урала эта глубина равномерно меняется от 100 до 200 см
в Западной Сибири (условно, линия Новая Земля – Омск) и на юге Восточной Сибири (Омск – Нерюнгри) – достигает 240 см
районы, расположенные дальше на северо-восток, находятся в зоне многолетней мерзлоты

Не менее важное требование – минимально необходимая высота фундамента над уровнем грунта

Располагать фундамент необходимо ниже уровня максимального промерзания, чтобы обеспечить прочность конструкции и её неуязвимость к ежегодным циклам таяния/замерзания грунта.

Действие №1 Подготовка опалубки для приготовления свай

Разметка трубы

После того, ка будет определены размеры фундамента, подготавливают опалубку. В качестве таковой можно воспользоваться специальными пластиковыми трубами диаметром 15, 20, 25 и 30 см. Минимальная длина трубы состоит из суммы следующих составляющих:

глубины промерзания для данной местности
минимальной высоты фундамента над землей
дополнительного заглубления ниже уровня промерзания (от 20 до 30 см)
высоты подушки (не более 15 см)

Обрезка трубы при помощи пилы

Подушка – это слой камней, на который будет опираться каждая свая фундамента, чтобы не проваливаться. После того, как высота будет определена, отрезается труба необходимой длины.

Действие №2 Бурение скважин под сваи

Специальный инструмент для копания скважин

Когда параметры фундамента выбраны, приступают к его изготовлению. Оптимальной формой свай считается цилиндрическая, поэтому необходимо подготовить цилиндрические отверстия под них.

После того, как будет вырыта скважина необходимой глубины, в неё засыпают подушку

Эти отверстия могут быть сделаны различными способами. Например, вырыты автоматическим или ручным буром. В крайнем случае, можно воспользоваться специальной лопаткой для копания глубоких ям.

Подушку утрамбовывают при помощи деревянного бруса или доски

Толщина слоя подушки в общем случае зависит от диаметра свай.

Действие №3 Установка опалубки

Установка опалубки в скважину

В подготовленные скважины следует установить опалубку, правильно выровняв её.

Выравнивание опалубки при помощи уровня

Действие №4 Заливка бетона в опалубку

Приготовление бетона для заливки фундамента

После того, как опалубка будет установлена, приступают к изготовлению бетона.

Для этого лучше всего воспользоваться бетономешалкой. Стандартная смесь для фундаментов малых конструкций может выполняться на основе цемента марки 300. Состав смеси в частях по объёму:

цемент – 1
песок – 3.5
наполнитель (щебень, гравий, отвальный шлак, граншлак) – 5.5

Для тех, кому не хочется приготавливать смеси самостоятельно, они уже есть в продаже, достаточно просто засыпать их в бетономешалку и добавить воды.

При помощи лопаты бетоном наполняют опалубку

После того, как бетон будет приготовлен, его выливают из бетономешалки в отдельную ёмкость.

По мере наполнения опалубки бетон периодически утрамбовывают при помощи отрезка арматуры

Трамбовка позволяет избавиться от пустот и неразрушенных частей наполнителя в толще бетона.

Действие №5 Установка крепежа в фундамент

Выравнивание бетона мастерком

После того, как опалубка будет залита бетоном под верхний уровень, следует окончательно утрамбовать и выровнять бетон при помощи мастерка.

Установка металлического крепежа

И сразу же после этой процедуры, пока бетон ещё не застыл, установить в верхушку фундамента металлический крепёж, который будет использоваться для присоединения конструкций к фундаменту (если таковой понадобится).

После установки поверхность бетона дополнительно выравнивается мастерком

Работы по установке строения на полученный фундамент можно будет начинать через неделю после его изготовления.

How to Build Deck Footings with QUIKRETE

Как залить свайный фундамент своими руками: пошаговая инструкция

9.5
Общий балл

Свайный фундамент своими руками

Раскрытие темы

Рейтинг пользователей: 5 (1 Голос)

Устройство

Основная часть работ по созданию свайного фундамента сводится к погружению стволов в грунт.

Это самый сложный и ответственный этап, определяющий прочность и устойчивость всей системы.

Если во время погружения происходит отказ, срыв или возникают иные проблемы, это ставит под угрозу способность всего основания выполнять свои функции. Любые отклонения в ходе работ свидетельствуют о несоблюдении технологии, недобросовестном геологическом обследовании участка или о низком качестве свай.

Вторым этапом является создание ростверка. Он выполняет не менее важные функции и должен отвечать всем существующим требованиям.

Технология создания напрямую зависит от типа свай, материала изготовления и параметров будущего дома.

Для легких построек ростверк может быть изготовлен из древесины (брус или пачка, набранная из обрезной доски до получения нужной толщины).

При использовании металлических свай принято и ростверк создавать из металла — швеллера, двутавра или профилированной трубы.

Для Ж/Б свай ростверк отливают из бетона, используя технологию, напоминающую изготовление ленточного фундамента.

ОБРАТИТЕ ВНИМАНИЕ!
Оба этапа создания свайного фундамента должны выполняться опытными строителями или, как минимум, под наблюдением грамотного специалиста. Возможны нарушения технологии или отклонения от расчетных параметров, которые должны быть вовремя замечены и исправлены, что не всегда удается неподготовленным людям.

Правила установки опалубки для свайного фундамента
